Как заменить топливный фильтр на Калине самому

Рекомендации

При фиксации топливных шлангов на штуцерах фильтра необходимо плотно надевать шланги до момента, пока не сработают защелки.
Перед запуском мотора после замены фильтра необходимо включить зажигание и выждать 10-15 сек, чтобы бензонасос поднял давление в системе питания.
После успешного запуска двигателя необходимо убедиться, что в области топливного фильтра нет потеков горючего

Успешная замена фильтра топливного Калина предполагает полную герметичность.
В процессе установки нового фильтра важно, чтобы корпус фильтра расположился строго между упорами, которые не позволяют фильтру перемещаться в кронштейне.
В рамках подбора нового фильтра важно приобрести качественное оригинальное изделие. Дело в том, что среди дешевых топливных фильтров имеется большое количество подделок известных и популярных производителей (Лада Калина топливный фильтр Male, Knecht, Mann, Bosch и т.д.).

В ряде случаев решить проблему позволяет замена или чистка еще одного фильтра топлива — сеточки бензонасоса. Такой сетчатый фильтр стоит на корпусе бензонасоса и погружен прямо в бензобак. Чистка или замена сетчатого фильтра также может быть выполнена своими руками при такой необходимости.

Устройство автомобильного бензобака и материалы изготовления. Заливная горловина, система вентиляции бензобака, контроль уровня топлива и топливопроводы.

Виды и типы автомобильных топливных фильтров: какие фильтры очистки топлива стоят на бензиновых и дизельных авто. Замена фильтра топлива, выбор фильтров.

Тюнинг топливной системы атмосферного и турбо двигателя. Производительность и энергопотребление бензонасоса, выбор топливных форсунок, регуляторы давления.

Механический и электрический бензонасос, конструкция и принцип действия устройства, виды насосов и основные неисправности, особенности эксплуатации

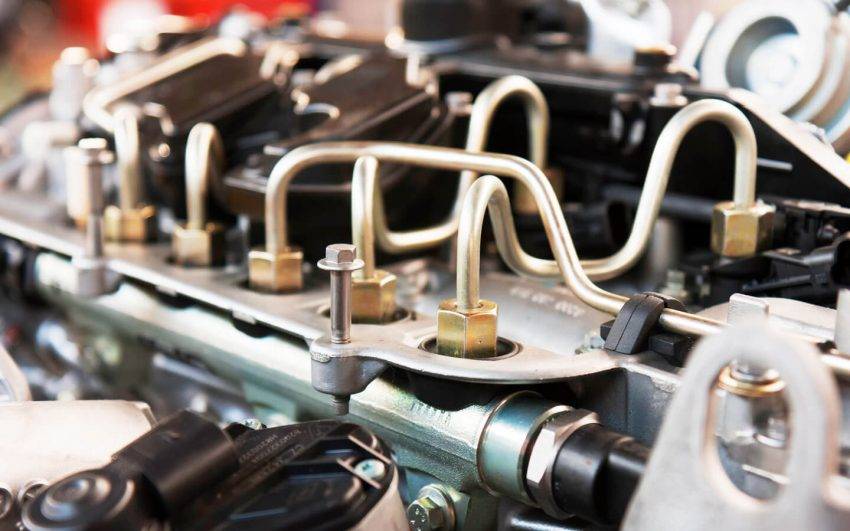

Назначение топливного насоса высокого давления в системе топливного впрыска дизельного двигателя. Виды ТНВД, конструктивные особенности насосов.

Какие системы топливного впрыска устанавливаются на дизельные ДВС. Схема с механическим ТНВД, насос-форсунки, Common Rail. Устройство, плюсы и минусы.

Как работает система улавливания бензиновых паров Lada Kalina

Система EVAP, о которой идет речь, создана с целью предотвращения выброса вредных паров бензина в окружающую атмосферу, образующихся вследствие испарения топлива, в ее состав входит:

  • клапан отсечки топливоподачи;
  • адсорбер;
  • электромагнитный клапан для продувки абсорбирующего элемента;
  • соединяющие трубопроводы.

Самым главным компонентом в системе является адсорбер (его еще называют угольным фильтром), основу которого составляет активированный непищевой уголь, заключенный в пластмассовый корпус. Образовавшиеся бензиновые пары поглощаются углем абсорбирующего элемента, постепенно в нем скапливаясь. В момент запуска двигателя включается клапан продувки адсорбера (КПА), и за счет разрежения все скопившиеся пары поступают во впускной коллектор, а затем сгорают.

На Ладе Калине адсорбер расположен в районе бензобака, и добраться до него очень непросто. Чтобы демонтировать этот элемент EVAP, необходимо снимать топливный бак, а вот КПА находится в доступном месте – клапан размещается в моторном отсеке, в непосредственной близости от аккумулятора, на задней стенке корпуса воздушного фильтра. Следует отметить, что у турбированных моторов во впускном коллекторе разрежение не создается, и чтобы направить принудительно пары в нужном направлении, в схему включен дополнительный двухходовой клапан.

Замена топливного фильтра Лада Калина

Для тех, кто во всём полагается на себя, подробная инструкция по самостоятельной замене топливных фильтров.

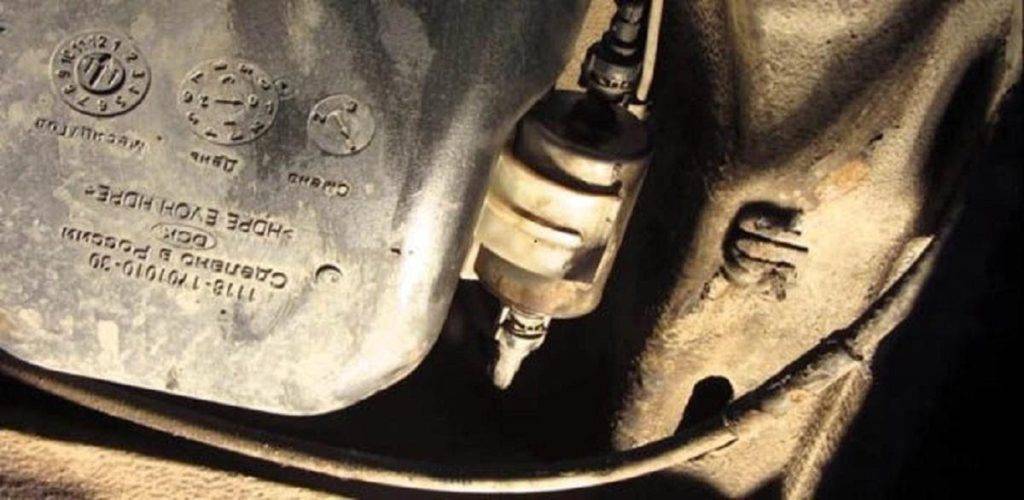

Где находится топливный фильтр

Перед тем, как приступить к работе, нужно знать точно, где топливный фильтр стоит на автомобиле, точнее два фильтра. Сетка подсоединена к бензонасосу, чтобы её поменять, нужно будет снимать этот самый бензонасос.

Топливный фильтр, ответственный за тонкую очистку без смотровой ямы вряд ли вам удастся достать. Если поднять автомобиль справа на домкратах, то можно подлезть. Находится фильтр рядом с бензобаком, возле правого порога автомобиля.

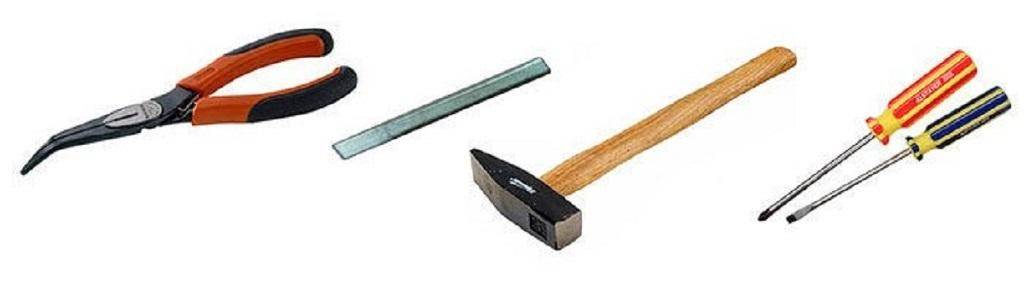

Необходимые инструменты для работы

Инструменты для работы нужны стандартные – отвёртки простая и крестовая, набор рожковых ключей. Для снятия бензонасоса и замены сетки вам дополнительно понадобится небольшое зубило или отвертка простая широкая и мощная, ну и молоток.

Снятие фильтра тонкой очистки

Начнём с замены бочкообразного фильтра тонкой очистки, который меняется по регламенту чаще. Сначала настоятельно рекомендуется убрать давление в топливной системе, дабы бензин не брызгал в разные стороны. Некоторые этого не делают, и при снятии топливо брызнет в стороны, лично видел, как мастеру на СТО бензин так попал в глаза. Если при снятии фильтра не на бензонасосе это не критично, то при снятии шлангов бензонасоса бензином можно забрызгать салон.

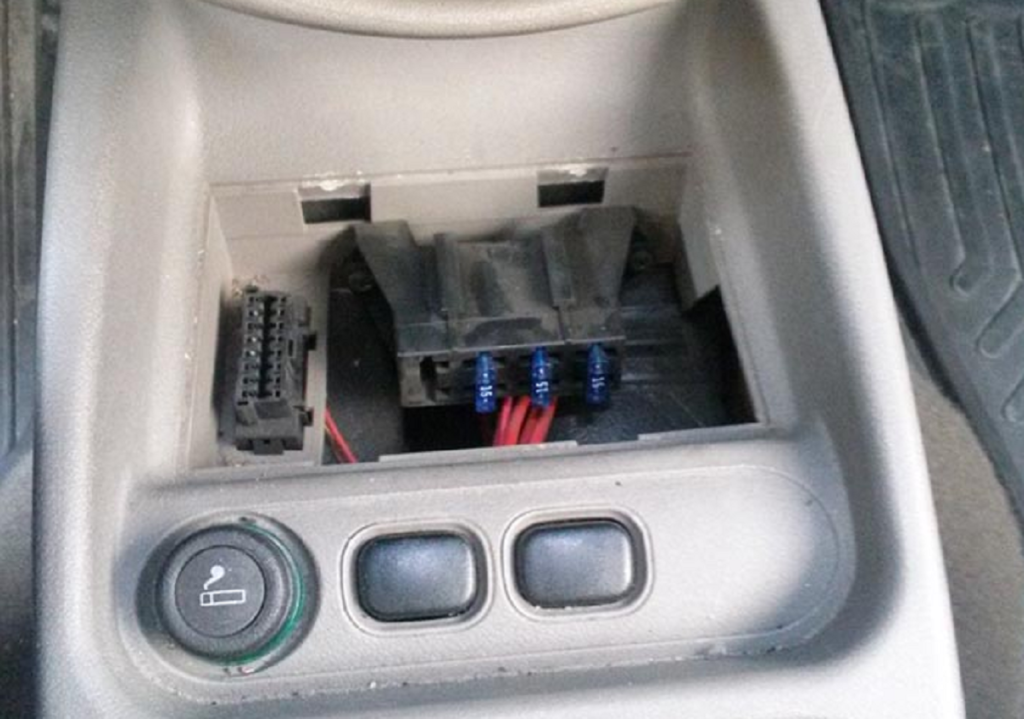

Стравливается давление двумя способами. Первый способ – достать предохранитель бензонасоса, который на 15 ампер, вот он на фото ниже.

Поднимаем крышечку, достаём предохранитель. Потом заводим автомобиль и ждём, пока он не заглохнет. При необходимости заводимся ещё пару раз, если заведётесь, конечно. После этого давление в топливной рампе будет сброшено.

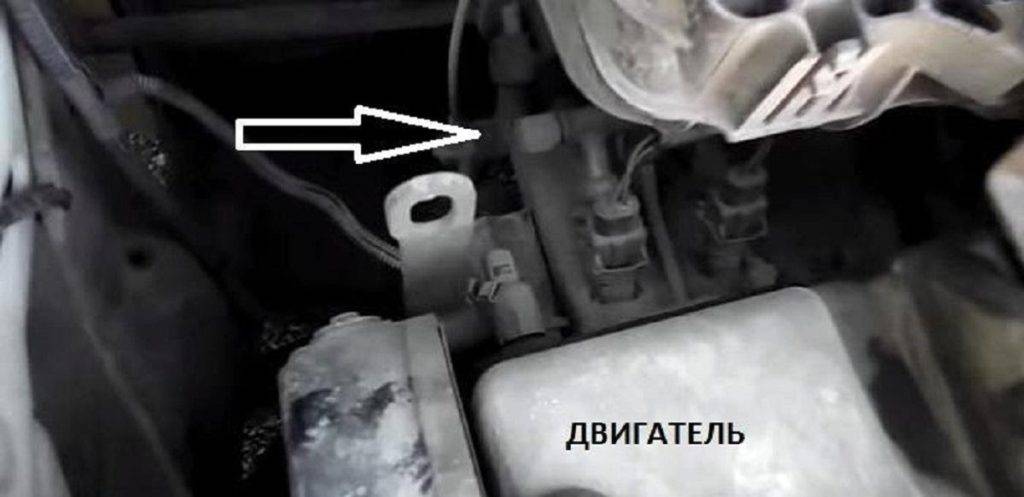

Второй способ – это сбрасывание давления через клапан топливной системы. Клапан находится под капотом, под ресивером. Вот на фото для наглядности можно всё увидеть.

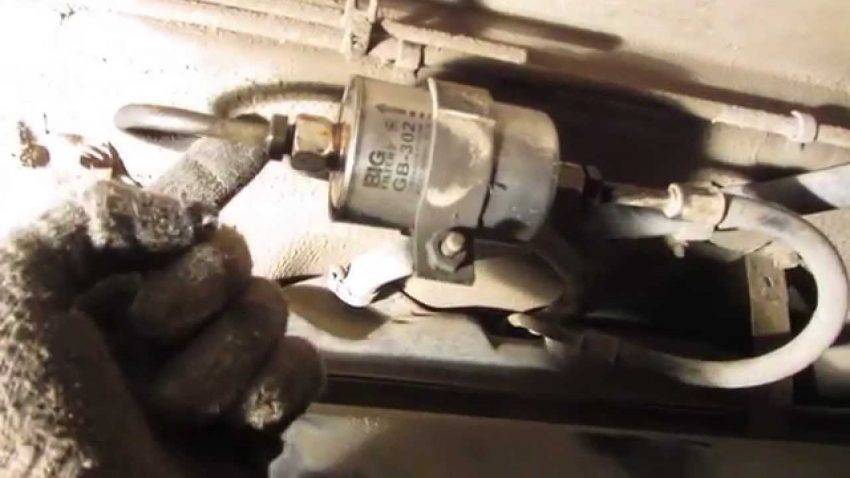

Теперь достаём топливный фильтр тонкой очистки. Бензиновые шланги отсоединяются голыми руками, без всяких инструментов – достаточно нажать на фиксаторы.

Сам фильтр может быть закреплён или пластиковым зажимом, или крепёжным хомутом. В случае с пластиковым зажимом, фильтр просто достаётся, нужно поддеть его отвёрткой. Хомут откручивается, там болт стоит обычно на 10.

Снятие фильтра грубой очистки

Сетку бензонасоса менять значительно сложнее. Интервал замены у неё почти в два раза больше, чем у фильтра тонкой очистки. Если качество топлива в вашем регионе низкое, то рекомендуется менять два фильтра одновременно. Если сетка-фильтр забьётся, то бензонасос может выйти из строя, да и топливо начнёт подаваться неравномерно.

Снимаем заднее сиденье, находим откидывающийся клапан обшивки, поднимаем его, и видим лючок, под которым находится колба с бензонасосом.

Лючок откручиваем, там 4 винта под крестовую отвёртку, снимаем лючок. Если вы до этого не отключили аккумулятор автомобиля, сделайте это перед снятием клеммы питания с бензонасоса. Потом снимаем патрубки, там пластиковые фиксаторы и одна металлическая скоба.

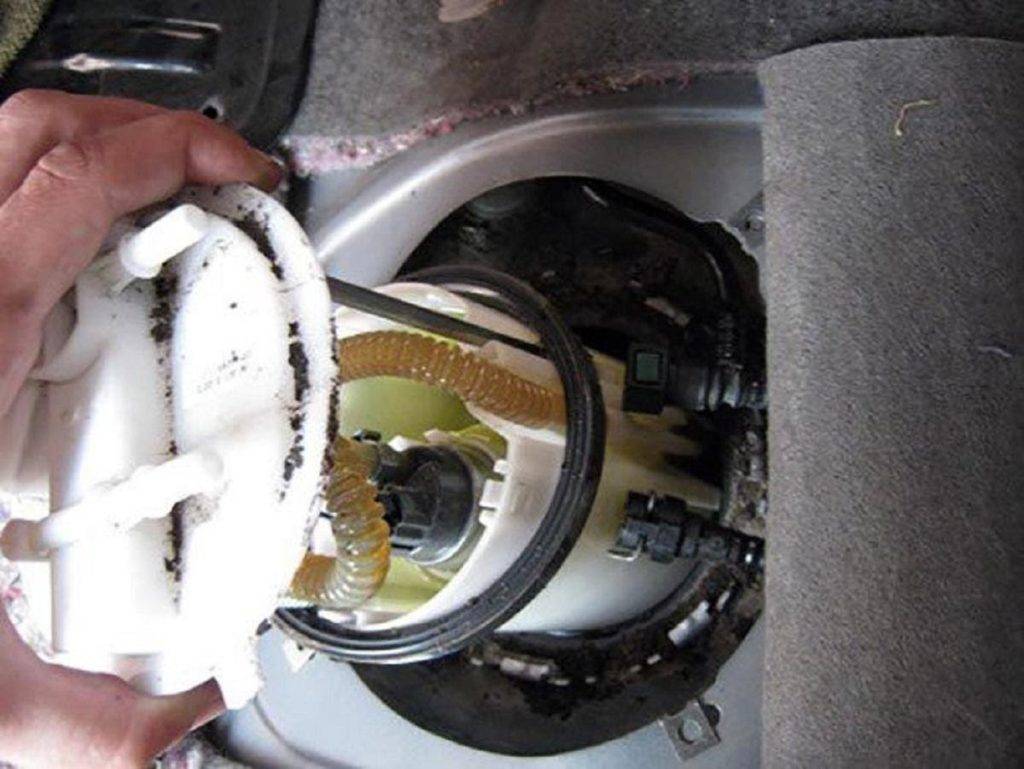

Чтобы достать колбу бензонасоса, нужно открутить большую стопорную шайбу. Часто именно на этом моменте возникают трудности. Шайба откручивается против часовой стрелки, но откручивать её нужно небольшим зубилом, ударяя по нему молотком. Не переусердствуйте с силой ударов, шайба пластиковая, хоть и крепкая. После откручивания стопорной шайбы колбу можно извлекать из бака.

Остаётся достать бензонасос из корпуса колбы, предварительно отключив разъём насоса. Иначе его можно оторвать, у меня он раз оторвался. Чтобы достать бензонасос, нужно свести вместе пластиковые защёлки, после чего бензонасос извлекают.

Фильтр на бензонасосе, грубой очистки, снимается голой рукой (в перчатке, если желаете) со штуцера бензонасоса. Оценить состояние сеточки можно визуально или продув её. Но раз уже вы сюда залезли, то лучше сразу поменять, несмотря на состояние.

Установка новых фильтров

Проблем с установкой новых фильтров обычно не возникает. Процесс установки проходит в последовательности, обратной снятию фильтров. Фильтр устанавливается стрелочкой по направлению движения топлива к двигателю, стрелка нанесена на корпус фильтра.

Сетку на бензонасосе нужно надеть на штуцер бензонасоса и жать до тех пор, пока не услышите щелчок фиксатора. После этого останется защёлкнуть топливный насос в колбе. Далее устанавливаем колбу на своё законное место в автомобиле.

Как часто нужно менять топливный фильтр


Согласно сервисной документации завода изготовителя замена фильтрующего элемента тонкой очистки осуществляется каждые 20000 км пробега. Для сетки межсервисный интервал составляет 70000 километров, отмотанных приборкой. Однако в реальной эксплуатации, когда требуется сменить элемент, скажет сам ДВС. При возникновении проблем, силовая установка выдает такие симптомы:

  • теряет мощность;
  • периодически мотор не заводится;
  • загорается чек на приборной доске;
  • плавают обороты или образуются провалы при разгоне.

Все эти признаки говорят о критическом засоре сеточек. В отдельных случаях, обслуживание требуется после заливки суррогатного горючего. Некоторые заправки мешают бензин с недопустимыми веществами, что негативно сказывается на чувствительных сеточках.

Подготовка автомобиля к смене «расходника»

Любые манипуляции с элементами топливопровода производятся после сравнивания давления в магистрали с атмосферным. После остановки двигателя топливо в магистрали все еще находится под давлением. Его стравливание можно произвести только после обесточивания цепи электропитания модуля бензонасоса. Производится данная процедура следующим образом:

  • выключить зажигание;
  • снять с применением плоской отвертки крышку облицовки центрального тоннеля (формирует дно ниши для мелочей возле прикуривателя);
  • вынуть из расположенного под снятой крышкой блока предохранителей системы питания и управления двигателем предохранитель на 15 А, отвечающий за электропитание бензонасоса (второй по счету справа налево);
  • включить зажигание (привычного жужжания из-под заднего сидения не будет) и пустить двигатель;
  • после самопроизвольной остановки мотора провернуть стартер в течение 5 сек.

Подготовить топливную систему Калины к замене фильтра можно альтернативным способом:

  • снять (на седане) или откинуть (хетчбэк и универсал) заднее сидение;
  • демонтировать лючок бензонасоса, крепящийся к днищу двумя саморезами;
  • отсоединить колодку проводов от модуля бензонасоса при выключенном зажигании;
  • пустить двигатель;
  • после выработки топлива провернуть стартер в течение 5сек.

Lada Kalina sedan › Logbook › Фильтр грубой очистки Калина 1118 — замена

Как купил машину 2 года назад поменял фильтр тонкой очистки что под машиной у бензобака (меняется раз в 30 тыс-скоро опять менять).Год назад менял датчик уровня топлива (дорожки уж совсем износились и начал тупить) сеточку (фильтр грубой очистки (далее ФГО)) в то время, не думал менять, не было под рукой сеточки новой, а пешком до магаза влом было идти. В баке не грязно было.Некоторое время спустя при повороте ключа, в момент когда насос создает давление-накачивает 1-й раз, появился свист. Да и при работе ДВС в районе бака слышен был свист. Раньше тоже был свист но не такой-этот блин прям отчетливый.Сегодня-спустя год решил заменить все таки сеточку (ФГО).

Снял предохранитель что по середине F2 и запустил ДВС, но он не запустился. (Год назад на 5 сек ДВС запускался и заглох) тем самым мы сбрасываем давление в топливной системе. Можно просто колодку проводов от бензонасоса отсоединить-то же самое будет.

Поднимать сидения так

Сняв фиксаторы был удивлен в предыдущий раз немало бенза вытекло, в этот раз 2 капли прям! Молотком и зубилом или трубкой поочередно бьем по выступам дабы не заклинить фиксирующее кольцо. Первый раз (год назад) когда снимал намучился-боялся что-нить сломать. Но фишка в том что надо выбить кольцо из фиксирующих выступов и постом легче пойдет. Ну и поочередно бить, а не только по одному выступу.

Вытащил насос. В баке так же как и год назад (Лукойлом заправлялся)

Отсоединил с 2-х фиксаторов датчик уровня топлива, отсоединил один штекер, второй штекер не стал снимать

Отжал 4 фиксатора и разобрал насос. Снял маму с проводка датчика давления (регулятор давления) и с ДУТ штекер один отсоединил. Не теряем пружину которая на одном из 2-х штырей. Внутри насос все такой же как оставил его год назад-ну чуток мусорка имеется конечно, а в целом чистоган

Виден мусорок на фильтре

Пытался поддеть отверткой-но в итоге руками снял

Снять мне показалось не так просто. Может второй раз будет проще))). Тянул вверх и сеточка снялась сначала у большого отверстия, а потом тянул тоже верх сеточку и вытащил со штыря. Фильтр фиксировало его колечко.

Старая сеточка вид 1

Старая сеточка вид 2

Установил новую сеточку. Тоже не просто залезла, пришлось приложить усилие в районе фиксирующего колечка. Штырь на который наделось колечко торчит слегка — это норм как понял

Поправляем резиновое кольцо на баке и собираем, до совмещения меток (пупырошек)

Собираем в обратной последовательности.

Втыкаем 2 фиксатора и колодку проводов в насос, вставляем предохранитель F2 (если снимали) и поворачиваемвыключаем ключ в замке зажигания раз 5 чтоб насос наполнился топливом и создал необходимое давление.

Запустив ДВС заглушил

Повернул ключ создал давление в системе и запустил ДВС еще раз, насос к моему удивлению крайне тихо накачал-СВИСТА нет! На запущенном двигателе закручивал крышку люка и обратил внимание что насос работает очень тихо, не как раньше со свистом. Опустив сидение вообще не слышно практически.После ночи поворачиваю ключ свист есть. Раз 5 накачал, завел заглушил опять поворачиваю свиста нет

При работе насоса свиста практически нет как раньше. Короче скоро насос менять придется наверно))) Буду до победного ждать

Раз 5 накачал, завел заглушил опять поворачиваю свиста нет. При работе насоса свиста практически нет как раньше. Короче скоро насос менять придется наверно))) Буду до победного ждать.

Price tag: 35 ₽ Mileage 54450 km

Рекомендации по самостоятельной диагностике топливного элемента на автомобиле Лада Калина

Независимо от модификации, на Лада Калина 1, Лада Калина 2 в кузовных вариациях седан, универсал, процесс диагностики идентичный.

На начальном этапе необходимо убедиться в наличии топлива в баке, исправности предохранителей монтажного блока, целостности магистрали подачи горючего.

Для этого необходимо:

  • Заглушить двигатель, открыть капот.
  • Осмотреть топливный контур, исключить дефекты, изъяны, механические повреждения.
  • В салоне машины, в нижней части центрального канала проверить исправность двух предохранителей (№№12, 14).
  • Поместить транспортное средство над смотровой ямой, проверить герметичность контура, исключить утечку топлива.

На втором этапе переходим к непосредственному осмотру ТФ. Для этого извлекаем предохранитель (центральный канал) на 5 секунд с посадочного места. Так называемый сброс давления в системе.

Далее снимаем заднее сиденье, отвинчиваем крышку диагностического люка, извлекаем топливный насос с сеткой. Очищаем оборудование, устанавливаем на штатное место.

Если после проведения работ двигатель не восстановился, тогда заменяем топливный фильтр новым. О том, как это сделать своими руками на Лада Калина, рассмотрим ниже.

Замена топливного фильтра на калине

Добро пожаловать! Топливный фильтр — он отсеивает воду которая добавляется в бензин (Это некачественный бензин), а так же благодаря нему все частички грязи которые находятся бензину, останавливаются и не идут дальше в двигатель автомобиля, но так как бензин у нас в России не везде качественный, то соответственно и фильтр по чащё забивается грязью и приходится его постоянно менять, а иначе из-за забитого фильтра автомобиль будет ехать хуже и рывки при его разгоне так же будут наблюдаться.

Примечание! Для того чтобы произвести замену фильтра, нужны будут: Отвёртки (Возможно даже она и не понадобиться), а так же набор гаечных ключей и перчатки, потому что сам фильтр находится под днищем автомобиля и когда до него добираешься он бывает слишком сильно загрязнён, а с голыми руками с ним работать не очень то и приятно!

Где находится топливный фильтр? Он находится рядом с бензобаком автомобиля, а бензобак на всех инжекторных автомобилях Российского производства, располагается под днищем автомобиля, соответственно и сам фильтр там находится, поэтому при работе с ним и при его замене вам придётся искать смотровую яму или прямо так подлезать под автомобиль, более подробное местонахождение фильтра вы можете увидеть на фото ниже, на котором он красной стрелкой указан.

Когда нужно менять топливный фильтр? Вообще завод рекомендует его менять после прохождения 30.000 тыс. км. автомобиля, по сути это только лишь рекомендация которой можно будет придерживаться, но вить и через 15.000 и через 20.000 тыс. км. фильтр уже может выйти из строя, поэтому тут уже нужно учитывать некоторые факторы и в зависимости от них и производить замену, а именно если вы постоянно заправляетесь на дешёвых заправках где качество бензина оставляет желать лучшего, а так же если вы заправляетесь не 95 (Как говорит завод изготовителя) а 92 или же вообще 80, то у вас больше вероятность того что фильтр выйдет из строя и автомобиль начнёт тупить, то есть машина постепенно начнёт всё хуже и хуже разгоняться, постепенно будут у неё появляться рывки при разгоне, в начале рывки будут происходить только после того как вы нажали педаль газа до упора и едете на автомобиле на больших оборотах, а потом они будут чувствоваться и при малых оборотах двигателя при езде на малых скоростях, поэтому учитывайте все эти признаки и своевременно производите замену фильтра на своём автомобиле.

Расположение топливных фильтров «Калины»

Каждая деталь агрегата расположена на своем месте, высчитанном для достижения предельного эффекта и возможности нормального обслуживания.

Первая линия обороны расположена непосредственно на бензонасосе. Грубая сетка задерживает крупные соринки и мусор, способный повредить крыльчатку помпы.

Основной фильтр поставлен под топливным баком с правой стороны. Устройство представляет собой металлическую колбу с нарисованной стрелкой.

Последняя линия защиты находится в подкапотном пространстве и монтируется непосредственно перед инжектором самостоятельно. Модуль очистки выглядит как колба из прозрачного пластика, к которой подходят шланги.

Замена топливного фильтра Лада Калина своими руками. Ремонт бензонасоса

Если двигатель вашего автомобиля плохо , дергается или глохнет, в первую очередь нужно проверить топливный фильтр. Производитель рекомендует менять топливный фильтр через каждые 30 тыс.

км пробега, но, принимая во внимание качество бензина на некоторых заправках, делать это желательно чаще. Неисправный топливный фильтр или бензонасос приведут к большой потери мощности и существенному перерасходу топлива, а также к тому, что двигатель просто перестанет заводиться

Неисправный топливный фильтр или бензонасос приведут к большой потери мощности и существенному перерасходу топлива, а также к тому, что двигатель просто перестанет заводиться.

Если такое случится, будет два варианта: либо проводить дорогостоящий ремонт, либо купить новый автомобиль. От старого можно будет избавиться с помощью компаний, выкупающих автомобили. Например, такой, как эта: https://alias-auto.ru/pushkino/

Однако лучше всё же не доводить до греха и заменить фильтр. В автомобиле лада калина замена топливного фильтра это довольно не сложная процедура, выполнить которую можно самостоятельно.

В первую очередь необходимо купить новый топливный фильтр и бензонасос. Из инструментов понадобится плоская отвертка и ключ на «10».

Работа по замене топливного фильтра на автомобиле Лада Калина проходит в несколько этапов

Снять черную резинку с сеточки бензонасоса.
Снять задние сиденья для получения доступа к крышке, под которой располагается бензонасос. Открутить четыре крепежных болта.

Пылесосом или влажной тряпкой тщательно очистить поверхность крышки от пыли для того, чтобы в бак ни в коем случае не попали пыль, грязь или песок.

Далее необходимо будет снять топливные шланги насоса

Для этого надавить одной отверткой на фиксатор, а второй поддеть топливный шланг, после чего очень осторожно и аккуратно снять его.
Протереть бензонасос от пыли.

Открутить и снять стопорное кольцо (золотистого цвета). Здесь может понадобиться приложение усилий с использованием молотка и отвертки.

Очень аккуратно извлечь топливный насос, предварительно подстелив тряпку во избежание случайного пролива бензина в салон автомобиля.

Работа по разборке топливного насоса на автомобиле лада калина проходит в несколько этапов

  1. Разборка топливного насоса начинается со снятия проводов и датчика уровня топлива. Скинуть заборную трубку, предварительно поддев ее.
  2. Отогнуть четыре фиксатора и снять нижний стакан.
  3. Далее демонтировать при помощи отвертки фильтр грубой очистки (сеточку), которая наверняка будет выглядеть устрашающе.
  4. Тщательно вытереть от грязи стакан и все детали топливного насоса. Обязательно почистить растворителем датчик уровня топлива.

  5. Собрать бензонасос в обратном порядке, не забыв поменять старую сеточку на новую, и установить его обратно в бак.

После того как закончили ремонт бензонасоса с заменой сеточки, приступить к замене топливного фильтра, который находится в Ладе Калине под днищем в районе заднего правого колеса. Замену желательно производить, установив автомобиль на яме или эстакаде.

Работа по заменt топливного фильтра Лада Калина проходит в несколько этапов

  1. Для удобства снять шланги с топливного насоса.
  2. Нажав на фиксаторы, при помощи ключа на «10» снять топливный фильтр с хомутов.
  3. Установить в кронштейн новый фильтр, который должен стоять таким же образом, как старый – стрелка на корпусе должна указывать на направление движения топлива. Присоединить топливные шланги.

Многие автолюбители интересуются содержимым старых фильтров разбирая их. Таким образом, можно сравнить пробег автомобиля с засоренностью фильтра и сориентироваться с периодичностью его замены.

Таким образом, замена топливного фильтра в домашних условиях собственными руками не предполагает возникновения существенных трудностей. Даже не имея определенных навыков, работа займет не более 30 минут.

Проведя весь комплекс работ по замене топливного фильтра и бензонасоса, сделаны выводы:

  • Замену топливного насоса, топливного фильтра и промывку бензобака желательно делать одновременно.
  • Замена сеточки топливного насоса обязательна при ремонте и замене топливного фильтра.

Для длительной и надежной работы топливного фильтра приобретайте бензин для своего автомобиля только на проверенных автозаправках. При покупке нового фильтра желательно отдать предпочтение хорошему производителю.

Как заменить сетку бензонасоса на ВАЗ 1117-ВАЗ 1119?

Снятие: 1) Прежде чем её снимать и менять на новую, топливный насос нужно будет вытащить, делается это очень быстро и проблем возникнуть не должно будет, только обязательно прочтите нашу инструкцию по его снятию, чтобы проблем действительно никаких не возникло, более подробно о том как снять бензонасос с машины, читайте в статье: «Замена бензонасоса на автомобилях».

2) Теперь когда бензонасос снят, преступайте к его разборке, в начале отсоедините колодку проводов от промежуточного разъёма (см. большое фото), а затем по кругу отожмите четыре защёлки, которые крепят корпус модуля к корпусу топливного насоса и после чего, снимите корпус бензонасоса с автомобиля, подняв его вверх, но только полностью снять его вы не сможете, потому что трубки мешать будут (Отсоединять их не нужно, вам хватит того что корпус бензонасоса выйдет немного из корпуса модуля бензонасоса и вы замените сеточку на новую).

Примечание! Когда корпус снимать будете, осторожно от корпуса модуля отсоедините отвёрткой сливную трубку (см. маленькое фото), а вот когда корпус бензонасоса будет уже вытащен, промойте хорошенько (Лучше всего жидкостью для очистки карбюратора, она в баллончике продаётся) внутреннюю часть корпуса модуля, в ней хранится бензин, а в каждом бензине есть частички грязи и данная грязь, скапливается в корпусе модуля и чтобы она новую сеточку сразу же после установки не засорила, рекомендуется корпус промывать чем ни будь, от всей грязи!. Установка: Новая сеточка ставится посредством защёлкивания, старая же снимается очень легко рукой или можно отвёрткой воспользоваться, чтобы поддеть сеточку и снять её с бензонасоса

Установка: Новая сеточка ставится посредством защёлкивания, старая же снимается очень легко рукой или можно отвёрткой воспользоваться, чтобы поддеть сеточку и снять её с бензонасоса.

Дополнительный видео-ролик: Более подробно увидеть инструкцию по замене сетки бензонасоса, вы можете в видео-ролике, который размещён на нашем сайте но только чуточку ниже:

Как часто нужно менять топливный фильтр


Согласно сервисной документации завода изготовителя замена фильтрующего элемента тонкой очистки осуществляется каждые 20000 км пробега. Для сетки межсервисный интервал составляет 70000 километров, отмотанных приборкой. Однако в реальной эксплуатации, когда требуется сменить элемент, скажет сам ДВС. При возникновении проблем, силовая установка выдает такие симптомы:

  • теряет мощность;
  • периодически мотор не заводится;
  • загорается чек на приборной доске;
  • плавают обороты или образуются провалы при разгоне.

Все эти признаки говорят о критическом засоре сеточек. В отдельных случаях, обслуживание требуется после заливки суррогатного горючего. Некоторые заправки мешают бензин с недопустимыми веществами, что негативно сказывается на чувствительных сеточках.

Понятие и принцип действия ↑

Фильтр представляет собой сборный элемент, состоящий из металлической или пластиковой оболочки с бумажной начинкой внутри. С обеих сторон изделие имеет входной и выходной штуцеры. Бензин поступает под давлением от бензонасоса, проходя через гофрокартон, очищается, и следует в камеру сгорания. Производителей «очистных» сооружений много. Каждый старается завлечь покупателя всевозможными «заманушками». Последние тренды моды:

  • вместо бумаги используют полимерную сетку с мелким сечением;
  • корпус абсорбента делают полностью прозрачным. Скорее маркетинговый ход, нежели прибавление эффективности;
  • различные формы под конструкции авто: прямые, с изгибом.

В итоге, вода, конденсат, ржавчина, металлическая стружка, всё это оседает в специальном отсеке абсорбента. Удобно и просто. При сильном загрязнении, необходимо заменить фильтрующий элемент на новый.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Меняем фильтр для тонкой очистки

Сам процесс замены этого компонента в Лада Калина является весьма простым действием и также включен в регламент технического обслуживания. Наиболее весомым условием является обеспечение доступа под днище авто, туда, где находится сам фильтр, для чего может потребоваться подъемник, эстакада или яма.

Как снять старый фильтр? В качестве инструмента можно вооружиться обычной отверткой. На выполнение данной операции понадобится максимум минут сорок.

1. В самом начале нашей «операции» сбрасываем давление, присутствующее в топливном контуре. Для этой цели размыкаем цепь питания насоса. Осуществить это действие можно двумя методами:

  • вынимаем предохранитель с номером «F21», располагающийся под крышкой тоннеля поблизости рычага КПП (для извлечения крышки потребуется отвертка с плоским «жалом»);
  • отсоединяем разъем самого насоса топливоподачи, который размещен под подушкой заднего посадочного ряда; здесь понадобится открутить 4 винта крышки и после ее снятия доступ к разъему будет обеспечен.

После отключения насоса запускаем мотор Лада Калина и дожидаемся выработки топлива из магистрали, после чего наблюдаем естественную остановку двигателя.

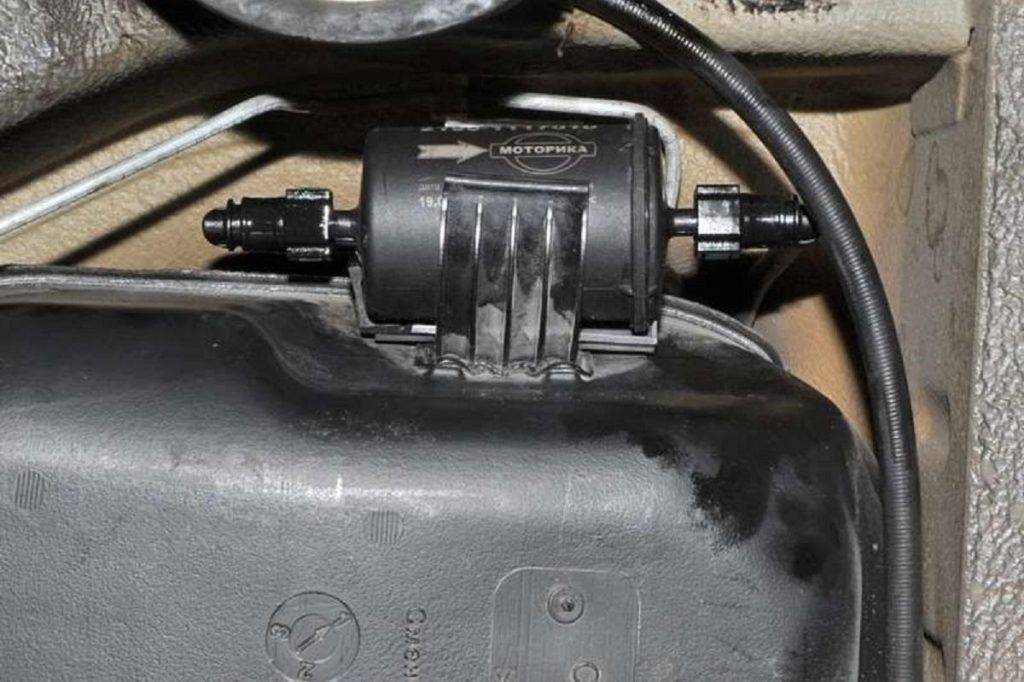

2. Сам фильтр располагается под баком и в большинстве версий закреплен посредством пластикового фиксатора.

3. Перед демонтажем фильтра потребуется отсоединение топливных патрубков, также закрепленных фиксаторами. Их следует отсоединить, после чего фильтр можно свободно извлечь.

4. Установку нового элемента (его каталожный код – «2190-1117010») на авто LADA Kalina осуществляем между предусмотренными упорами и следуя обратному демонтажу алгоритму.

5. Ранее снятые топливные патрубки надеваем на соответствующие штуцеры до момента ощущения характерного щелчка фиксаторов.

6. Убеждаемся в надежности фиксации указанных крепежных элементов и возвращаем на прежнее место предохранитель с маркировкой «F21» (или подсоединяем кабельный жгут к колодке насоса и устанавливаем крышку).

7. Запускаем мотор. Здесь потребуется несколько корректных действий:

  • включить и сразу выключить зажигание несколько раз подряд;
  • выждать паузу для возможности насосу накачать магистраль топливом;
  • окончательно запустить мотор.

Теперь вы знаете как поменять топливный фильтр в машине.

Когда полноценного запуска агрегата с первой попытки не происходит, проделываем указанную процедуру повторно. Это необходимо для достижения давления в системе топливоподачи своего рабочего значения.

Как часто производится замена

Производителем автомобилей «Лада Калина» установлен чёткий регламент замены расходных материалов, к которым относятся и топливные фильтры. Согласно требованиям инструкции по эксплуатации машины, их необходимо менять каждые 30 тыс. км пробега. Но учитывая разное качество топлива на заправочных станциях и условия эксплуатации авто, опытные автомеханики рекомендуют сократить максимальный интервал до таких значений:

  • для фильтра тонкой очистки — 20 тыс. км;
  • для сетки грубой очистки — 70 тыс. км;
  • при эксплуатации в северных регионах срок службы сокращается вдвое от регламента, то есть, составляет 15 и 35 тыс. км соответственно.

Некоторые автомобилисты, бережно ухаживающие за своей «Калиной», предлагают собственную периодичность замен. Принцип следующий: все расходники обновляются одновременно, вместе с заливкой свежего масла. При подобной схеме интервал уменьшается до 7—15 тыс. км в зависимости от качества моторной смазки.

По сравнению с предшественниками «Лада Калина» имеет более современное и сложное устройство. Но схема фильтрования бензина, доставшаяся в наследство от «десятого» семейства ВАЗ, осталась неизменной. Благодаря этому сохранилась возможность самостоятельно менять элементы очистки и не платить деньги за услуги автосервиса.

О причинах отказа системы топливоподачи

Как отмечалось, в модели Лада Калина топливный насос наделен электрическим приводом. Это предоставляет ряд определенных и важных преимуществ. Здесь в приоритете простота в конструктивном плане и надежность, позволяющая устройству иметь внушительный ресурс. Также отметим высокую безопасность, когда при остановке мотора система топливоподачи прекращает свое функционирование. Чтобы насос «долго жил», ему требуется качественный бензин, также выполняющий функцию охладителя устройства.

Итак, подробнее о главных причинах:

  • Топливо с несоответствующими нормам кондициями качества. Это приводит к постепенному засорению фильтра и некорректной работе узла подачи бензина.
  • Обрыв в электрической цепи питания насоса. Здесь виновником может быть не только предохранитель бензонасоса, который, кстати, следует проверять в первоочередном порядке, но и реле бензонасоса. Также среди причин могут иметь место окислившиеся контакты колодки питания насоса или обрыв подводящих проводов, что случается значительно реже.

В любом случае, если насос не работает, то потребуется тщательное диагностирование всего контура топливоподачи, обязательно нужно проверить предохранитель насоса, а также реле бензонасоса.

Симптомы необходимости замены

  • Снижение чувствительности при нажатии на педаль газа. Возникает ощущение, что автомобиль что-то держит. Динамика может появляться, но происходит это периодически.
  • Плавающие обороты двигателя на холостом ходу.
  • При сильно забитом фильтре машина может глохнуть на нейтральной передаче.
  • Возникновение периодических провалов.
  • Увеличение расхода топлива.

Принцип фильтрования топлива Ладе Калине достался «по наследству» от «десятого» семейства. Этот принцип позволяет выполнить работы по замене элементов самостоятельно.

На фото видно, насколько сильно может быть загрязнена сетка топливного насоса.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
