Момент затяжки коренных и шатунных вкладышей двигателя
Проверка зазора в коренных подшипниках
При проверке зазора ни в коем случае не поворачивайте коленчатый вал.
— Удалите остатки масла с коренных шеек и опор блока цилиндров.
— Установите коленчатый вал и упорные полукольца коленчатого вала на 3-й опоре (канавками к щекам коленчатого вала).
— Отрежьте несколько кусочков калиброванной пластиковой проволоки от мотка (см. 1, рис.9).
— Положите проволоку по оси коренных шеек коленчатого вала (вне зоны отверстий для смазки опор).
— Установите на штатные места крышки коренных подшипников коленчатого вала (см. рис. 10).
— Штатно затяните болты крышек коренных подшипников коленчатого вала в указанном порядке. При этом пластиковая проволока будет раздавлена — она займет весь зазор между вкладышем и шейкой коленчатого вала.
— Снимите крышки коренных подшипников и выньте коленчатый вал из постели.
— По ширине сплющенной калиброванной проволоки, с помощью штатного шаблона, определите зазор между вкладышами и коренными шейками (2) (см. Рис. 10).
— Проверьте величину зазора, которая должна составлять 0,027—0,054 мм.
— Очистите коленчатый вал, и вкладыши коренных подшипников от остатков калиброванной проволоки.
Проверка осевого зазора коленчатого вала
— Смажьте моторным маслом вкладыши Коренных подшипников коленчатого вала. Смазывается только поверхность, направленная к шейке вала.
— установите коленчатый вал.
— Проверьте наличие упорных полуколец на 3-й опоре (канавки полуколец должны быть направлены к щекам коленчатого вала).
Посадочные поверхности опоры блока цилиндров и крышки коренного подшипника № 1 должны быть чистыми, сухими, без следов масла.
Избыток герметика будет выдавлен при затяжке деталей.
Попадание капель застывшего герметика в масло или охлаждающую жидкость может закупорить некоторые узлы и агрегаты (двигатель, радиатор и т.д.).
— Нанесите состав RHODORSEAL 5661 полосками шириной 1 мм (см. по стрелке, рис. 11).
— Установите крышки коренных подшипников коленчатого вала, установив крышку №1 со стороны маховика (см. рис. 10).
— Затяните болты крышек коренных подшипников коленчатого вала в указанном порядке.
— Проверьте осевое перемещение коленчатого вала, которое должно составлять:
— новые полукольца, мм. 0,045—0,252;
— старые полукольца, мм. 0,045—0,852.
— Проверьте легкость вращения коленчатого вала.
Установка вкладышей шатунных подшипников
Двигатель оснащен гладкими вкладышами без направляющих усиков (см. 4, рис. 12).
Вкладыши устанавливаются с помощью приспособления Mot. 1492.
-Выберите оправку (1) в соответствии с моделью двигателя (модель двигателя см. метки (2)).
— Установите оправку в паз корпуса (3).
— Установите шатун на приспособление Mot. 1492.
— Наденьте верхнюю головку шатуна к опорному штифту и прижмите шатун по стрелке (а).
— Установите вкладыш на оправку.
— Подайте оправку с вкладышем в нижнюю головку шатуна (b).
— Извлеките оправку из головки шатуна и повторите операции с остальными шатунами.
— Установите крышку шатуна на штифты корпуса.
— Установите шатунный вкладыш на оправку (с).
— Подайте оправку с вкладышем в крышку шатуна (d).
— Извлеките оправку из крышки шатуна и аналогично соберите остальные крышки шатунов.
Сборка шатунов с поршнями и установка колец, рассмотрена в статье — «Сборка ШПГ»
Моменты затяжки крепежных соединений
Узел
Момент
затяжки, Нм
Болты крепления крышек коренных подшипников коленвала
Как и с каким усилием производится затяжка коренных и шатунных вкладышей?
Произвести затяжку коренных и шатунных вкладышей с требуемым усилием можно специальным динамометрическим ключом. Ключ может быть как с трещоткой, так и со стрелочкой. На обоих ключах имеются нанесенные на него размеры, требующиеся для затягивания гаек и болтов с любым усилием. Для настройки от вас потребуется выставить необходимое значение на ключе, и после этого можно сразу приступать к затяжке.
При этом помните, что для усилия менее 5 кг нет необходимости одевать на ключ трубу, чтобы создать дополнительной рычаг. Это можно сделать одной рукой, чтобы избежать срыва резьбы болта.
Момент затяжки коренных и шатунных вкладышей
Перед установкой вкладышей первым делом необходимо удалить с них смазку консервант и нанести небольшой слой масла. Далее устанавливаем коренные подшипники в постели коренных шеек, не забывая при этом, что средний вкладыш отличается от других.
Следующим действием будет постановка крышек постелей и их затягивание. Причем момент затяжки должен применяться согласно нормам, которые иногда указаны в правилах эксплуатации транспортного средства. Но чаще всего бывают случаи, когда в техническом руководстве для автомобиля не указан момент затяжки коренных и шатунных вкладышей. В таких случаях рекомендуется поискать данную информацию в специальной литературе по ремонту конкретного двигателя. Например, для автомобилей «Лада Приора» момент затяжки крышки постелей составляет от 64 Н*м (6,97 кгс*м), до 81 Н*м (8,61 кгс*м).
Далее приступаем к установке шатунных вкладышей
При этом следует обратить внимание на правильность установок крышек, каждая из них промаркирована, поэтому не перепутайте их местами. Момент затяжки у них гораздо меньше чем у коренных. К примеру, если взять туже модель «Лада Приора», момент затяжки вкладышей шатунов будет начинаться примерно с 43 Н*м (4,42 кгс*м), до 53 Н*м (5,46 кгс*м)
К примеру, если взять туже модель «Лада Приора», момент затяжки вкладышей шатунов будет начинаться примерно с 43 Н*м (4,42 кгс*м), до 53 Н*м (5,46 кгс*м).
Следует обратить внимание на то, что указанные для примера данные предполагают применение для ремонта новых вкладышей, а не б/у деталей. В противном случае при использовании прежних вкладышей момент затяжки следует выбирать, отталкиваясь от верхнего предела рекомендуемого момента из документации для данного двигателя. Делается это по причине возможного наличия некоторой выработки на старых деталях
Иногда игнорирование этого факта может привести к существенным отклонениям от рекомендуемой нормы
Делается это по причине возможного наличия некоторой выработки на старых деталях. Иногда игнорирование этого факта может привести к существенным отклонениям от рекомендуемой нормы.
Когда первый раз все болты будут затянуты, желательно произвести прокрутку вала. Для этого на коленвале сбоку есть место под гаечный ключ, спокойно его прокручиваем по часовой стрелке. Если лопнуло кольцо или имеется какая-либо другая неисправность, то это сразу будет видно. Далее убедившись, что никаких проблем нет, проверяем еще раз все болты ключом на момент затяжки.
Следует помнить тот факт, что от того насколько правильно будет выполнен этот процесс зависит плотность прилегания подшипников скольжения к коленчатому валу и соответственно эффективность работы самого двигателя. Поскольку если не до конца затянуть болт, то будет избыток масла, нарушится весь цикл смазки, может также привести к разбиванию вкладыша. Если перетянем, то вкладыш станет перегреваться, смазки будет уже не хватать. В конечном итоге вкладыш может и вовсе расплавить и провернуть, что приведет к капитальному ремонту двигателя.
Двигатель ВАЗ-21127 особенности
Двигатель ВАЗ-21127 — одна из последних разработок Волжского автомобильного завода. Сегодня мы расскажем о его основных отличиях от других двигателей ВАЗ, а также поделимся впечатлениями от поездки на автомобиле с данным двигателем.
Двигатель ВАЗ-21127 создан на базе «приоровского» 16-клапанного двигателя ВАЗ-21126 , однако имеет от него следующие отличия:
- максимальная мощность увеличена до 106 л.с. (у ВАЗ-21126 — 98 л.с.)
- крутящий момент вырос со 145 до 148 Нм
- вместо датчика массового расхода воздуха (ДМРВ) установлены датчик абсолютного давления (ДАД) и датчик температуры воздуха (ДТВ)
Характеристики двигателя ВАЗ — 21127
Рабочий объем — 1596 куб.см.
Максимальная мощность — 78/5800 кВт/об.мин.
Максимальный крутящий момент — 148/4000 Нм/об.мин.
Максимальная мощность двигателя — 106 л.с.
Изменения в двигателе ВАЗ-21127
Основное изменение в двигателе ВАЗ-21127 — появление системы регулируемого впуска воздуха.
Она представляет собой новый ресивер, в котором установлены управляемые заслонки, регулирующие его объем в зависимости от оборотов двигателя. На низких оборотах воздух в двигатель поступает по длинному каналу, на высоких — по короткому, что должно улучшать показатели эластичности двигателя. По сути, это обычная система инерционного наддува.
Впечатления от работы двигателя ВАЗ-21127
Впервые двигатель ВАЗ-21127 начал устанавливаться весной 2013 года. На данный момент он устанавливается на автомобили Калина, Гранта и Приора.
Мы протестировали данный двигатель в паре с механической коробкой передач на новой Лада Калина, а также с роботизированной трансмиссией на Лада Приора.
Что можно сказать о данном двигателе? Действительно, двигатель более охотно ускоряет автомобиль. Особенно это заметно на низких оборотах, до 2,5 тыс. Там, где 98-сильный двигатель разгоняется достаточно вяло, 106-сильный позволяет поддерживать хороший темп разгона. А вот на высоких оборотах, свыше 4 тыс., различия уже не так ощутимы.
Кстати, после отказа от ДМРВ, практически исчезла проблема плавающих оборотов на холостом ходу, с которой мучались многие владельцы отечественных автомобилей.
Плюсы и минусы двигателя ВАЗ-21127
Резюмируя вышесказанное, выделим основные плюсы и минусы данного двигателя.
- улучшенная эластичность двигателя
- решение проблемы плавающих оборотов на холостом ходу
- Резко вырастает стоимость транспортного налога, т.к. двигатель мощнее 100 л.с.
- При обрыве ремня ГРМ двигатель по-прежнему гнет клапаны
- Автомобиль с данным двигателем стоит дороже
Источник
Подшипники скольжения, их виды и роль в работе ДВС.
Коренные и шатунные вкладыши – это две разновидности подшипников скольжения. Производятся они по одной технологии и отличаются друг от друга лишь внутренним диаметром (у вкладышей шатунов этот диаметр меньше).
Главная задача вкладышей – преобразование поступательных движений (вверх-вниз) во вращательные и обеспечение бесперебойной работы коленчатого вала, чтобы тот не износился раньше срока. Именно для этих целей вкладыши устанавливаются под строго определенным зазором, в котором поддерживается строго заданное давление масла.
Если зазор этот увеличивается, давление моторного масла в нем становится меньше, а значит, шейки газораспределительного механизма, коленчатого вала и пр. важных узлов изнашиваются намного быстрее. Стоит ли говорить, что слишком сильное давление (уменьшенный зазор) также не несет в себе ничего положительного, так как создает дополнительные препятствия в работе коленчатого вала, он может начать подклинивать
Вот почему так важно контролировать данный зазор, что невозможно без использования в ремонтных работах динамометрического ключа, знания необходимых параметров, которые прописываются производителем в технической литературе по ремонту двигателя, а также соблюдения момента затяжки коренных и шатунных вкладышей. К слову, усилие (момент) затяжки болтов крышек шатунных и коренных вкладышей различен
Обращаем ваше внимание, что приводимые нормативы актуальны только при применении новых комплектов деталей, так как сборка/разборка бывшего в работе узла за счет его выработки не может гарантировать соблюдении необходимых зазоров. Как вариант, в данной ситуации при затяжке болтов можно ориентироваться на верхнюю границу рекомендуемого момента, либо можно использовать специальные ремонтные вкладышами с четырьмя разными размерами, отличающимися друг от друга на 0,25 мм, при условии шлифовки коленвала до тех пор, пока минимальный зазор между трущимися элементами не станет составлять 0,025/0,05/0,075/0,1/0,125 (в зависимости от имеющегося зазора и используемого ремонтного изделия)
Примеры конкретных моментов затяжки болтов крышек шатунных и коренных вкладышей для некоторых автомобилей семейства ВАЗ.
Регулировка момента затяжки болтов
Для того чтобы выполнить все правильно и избежать ошибок нужно строго придерживаться определенных правил и соблюдать порядок выполнения.
Подтяжку нужно проводить только специальным динамометрическим ключом, который позволяет осуществлять контроль за моментом подтяжки.
Динамометрический ключ
Сначала, при помощи динамометрического ключа, ставим держатель в нулевое положение. Это означает, что данные устройства, равны моменту исходной позиции. Затем, нужно посмотреть на показатель прибора при старте крепежа. Вращая держатель, следим за показателями. Если момент не изменился, то это означает, что крепеж может поддаваться растяжению и это нормально, так и должно быть. Если момент быстро возрос, необходимо достичь движения болта. Этот говорит о малом растяжении держателя. Значит, нужна стабилизация.
Во время работы автомобиля, болты, которыми закреплена головка блока цилиндров, все время испытывают различные воздействия. Постоянно происходит их нагрев и остывание, что со временем приводит к разрушению структуры крепежей.
Для всех силовых агрегатов имеются конкретные правила, которых необходимо придерживаться при работе:
- Строго следуйте тем данным, которые указаны в практическом руководстве к ВАЗ 2109.
- Регулировка проводится только динамометрическим ключом. Применение иного приспособления не позволит выполнить правильно эту работу.
- Используйте, лишь исправные болты.
Комплект болтов для замены
Начиная работать, обязательно проверьте, в каком состоянии находятся держатели.
Строго придерживайтесь показателей момента затяжки, рекомендованных изготовителем.
Наиважнейшие данные касающиеся регулировки, есть в аннотации к каждому конкретному авто. Вследствие этого, надо внимательно изучить и придерживаться того, что в нем написано. Во время эксплуатации транспортного средства, нужно строго соблюдать все требования производителя и систематически диагностировать авто. Правильная и отлаженная работа силового агрегата ВАЗ 2109, предотвращает надобность в регулировании держателей головки блоков цилиндров.
Так как, головка блока цилиндров ВАЗ 2109 непростой узел, то необходимо проводить ремонтные работы лишь при абсолютной уверенности в своих действиях. Строго соблюдая порядок выполнения работ. В случае обнаружения отклонения в работе мотора, немедленно проведите его диагностику. Это позволит избежать более дорогостоящих ремонтных работ.
динамометрический ключ;
штангенциркуль или линейка.
Схема затяжки
Схема затяжки ГБЦ такая же, как и на традиционных моделях и начинать нужно с центра. Проходит в четыре приёма.
Схема по которой должна проходить протяжка ВАЗ 2109
- затяжка моментом 2,0 кгс/м
- затяжка моментом 7,5 – 8,5 кгс/м
- доворачиваем на 90 градусов.
- повторно доворачиваем на 90 градусов.
Чтобы было понятней опишем подробней этой процесс:
- С помощью динамометрического ключа затягиваем болты в указанной на рисунке последовательности до 2,0 кг/см.
- Потом проходимся по второму кругу и дотягиваем до 8 кгс*м.
- Далее докручиваем на 90 градусов.
- Проходим по второму кругу, докручивая еще на 90 градусов.
Правильная подтяжка Внимание! На 16-ти кл силовых агрегатах болты можно использовать повторно, но если их длина не более 95 миллиметров. В ином случае он меняется
Длина меряется вместе с шайбой. Не пытайтесь заменить динамометрический ключ иным приспособлением иначе, последствия могут быть непредсказуемыми
В ином случае он меняется. Длина меряется вместе с шайбой. Не пытайтесь заменить динамометрический ключ иным приспособлением иначе, последствия могут быть непредсказуемыми.
Двигатели ЗМЗ–402 и ЗМЗ–4021
Болт крепления крышки распределительных шестерен 11-16 (1,1-1,6)Гайка крепления крышки распределительных шестерен 12-18 (1,2-1,8)Гайка крепления крышки коробки толкателей 12-18 (1,2-1,8)Гайка крепления головки блока цилиндров 85-90 (8,5-9,0)Болт крепления задней крышки головки блока цилиндров 11-16 (1,1-1,6)Гайка болта крепления крышки шатуна 68-75 (6,8-7,5)Гайка крепления маховика 78-83 (7,8-8,3)Болт крепления шкива коленчатого вала 11-16 (1,1-1,6)Стяжной болт коленчатого вала (храповик) 170-220 (17-22)Болт крепления упорного фланца распределительного вала 11-16 (1,1-1,6)Болт крепления зубчатого колеса распределительного вала 55-60 (5,5-6,0)Гайка крепления стойки оси коромысел 35-40 (3,5-4,0)Болт крепления крышки коромысел 4,5-8,0 (0,45-0,8)Гайка крепления выпускного коллектора к впускной трубе 44-56 (4,4-5,6)Гайка крепления впускной трубы и выпускного коллектора к головке блока 40-56 (4,0-5,6)Гайка крепления масляного картера 12-15 (1,2-1,5)Гайка крепления масляного насоса 18-25 (1,8-2,5)Болт крепления привода распределителя зажигания 6,0-8,0 (0,6-0,8)Гайка крепления крышки коренного подшипника 100-110 (10-11)Гайка крепления масляного фильтра 12-18 (1,2-1,8)Болт крепления топливного насоса 12-18 (1,2-1,8)Гайка крепления фильтра тонкой очистки топлива 12-18 (1,2-1,8)Гайка крепления водяного насоса 18-25 (1,8-2,5)Болт крепления шкива водяного насоса 12-18 (1,2-1,8)Болт крепления картера сцепления 28-36 (2,8-3,6)Гайка крепления картера сцепления 40-56 (4,0-5,6)Болт крепления нажимного диска сцепления 20-25 (2,0-2,5)Гайка крепления кронштейна генератора 44-62 (4,4-6,2)
Гайка крепления генератора 44-56 (4,4-5,6)Свеча зажигания 30-40 (3,0-4,0)Болт крепления вентилятора 14-18 (1,4-1,8)

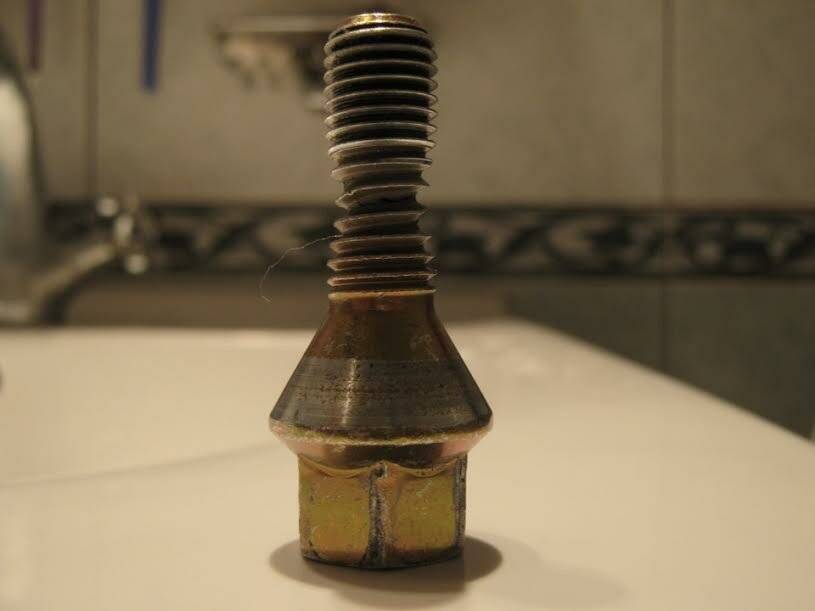

А это перетянутый болт)
Провернуло вкладыши: что это значит и почему их проворачивает?
Проворачивание вкладышей двигателя — это изменение их положения относительно шейки коленвала или блока. Как и говорилось выше, это вызывается колоссальными нагрузками, которым подвержены детали. Сдвиг подшипников со своего места сразу же отрицательно сказывается на поступлении масла. Давление его ухудшается, начинается голодание и силовой агрегат разрушается. А всё потому, что полукольца оснащаются отверстиями, которые должны чётко совпадать с каналами для прохода смазки.
Основные причины проворота
Известно несколько причин, вызывающих проворот элементов:
Ну и конечно, это возникает из-за нарушения расчётных условий работы самих подшипников скольжения. Другими словами, по причине большой и неравномерной нагрузки. Особенно часто такое случается с полукольцами со слабым натягом.
Проворот деталей скольжения грозит большими неприятностями, поэтому требует срочного вмешательства. Наиболее опасен сдвиг коренных подшипников. В этом случае силовому агрегату однозначно понадобится дорогостоящий капремонт.
Примечательно, что когда проворачивается шатунное полукольцо, его просто обновляют. Однако делать так неправильно — потому что ресурс сопряжённой пары шатун-шейка в этом случае сокращается практически на 70%. Поэтому надо заменять и сам шатун, в котором часто можно обнаружить поломанный замок. А наиболее оптимальным способом ремонта считается расточка коленвала и замена вкладышей в комплекте, вместе с шатунами.
Что такое подшипники скольжения
Для лучшего понимания того, почему вкладыши в двигателе нужно затягивать с определенным моментом, давайте взглянем на функции и назначение указанных элементов. Начнем с того, что указанные подшипники скольжения взаимодействуют с одной из самых важных деталей любого ДВС — коленчатым валом. Если коротко, возвратно-поступательное движение поршня в цилиндре преобразуется во вращательное движение именно благодаря шатунам и коленвалу. В результате появляется крутящий момент, который в итоге передается на колеса автомашины.
Коленчатый вал вращается постоянно, имеет сложную форму, испытывает значительные нагрузки и является дорогостоящей деталью. Для максимального увеличения срока службы элемента в конструкции КШМ применяются шатунные и коренные вкладыши. С учетом того, что коленвал вращается, а также ряда других особенностей, для данной детали создаются такие условия, которые минимизируют износ.
Другими словами, инженеры отказались от решения установить обычные шариковые подшипники или подшипники роликового типа в данном случае, заменив их на коренные и шатунные подшипники скольжения. Коренные подшипники используются для коренных шеек коленчатого вала. Вкладыши шатунов устанавливаются в месте сопряжения шатуна с шейкой коленвала. Зачастую коренные и шатунные подшипники скольжения выполнены по одинаковому принципу и отличаются только внутренним диаметром.
Для изготовления вкладышей используются более мягкие материалы по сравнению с теми, из которых изготовлен сам коленвал. Также вкладыши дополнительно покрывают антифрикционным слоем. В место, где вкладыш сопряжен с шейкой коленвала, под давлением подается смазочный материал (моторное масло). Указанное давление обеспечивает маслонасос системы смазки двигателя
При этом особенно важно, чтобы между шейкой коленвала и подшипником скольжения был необходимый зазор. От величины зазора будет зависеть качество смазывания трущейся пары, а также показатель давления моторного масла в смазочной системе двигателя. Если зазор будет увеличен, тогда происходит снижение давления смазки
В результате происходит быстрый износ шеек коленвала, а также страдают другие нагруженные узлы в устройстве ДВС. Параллельно с этим в двигателе появляется стук
Если зазор будет увеличен, тогда происходит снижение давления смазки. В результате происходит быстрый износ шеек коленвала, а также страдают другие нагруженные узлы в устройстве ДВС. Параллельно с этим в двигателе появляется стук.
Добавим, что низкий показатель давления масла (в случае отсутствия других причин) является признаком того, что нужно шлифовать коленвал, а сами вкладыши двигателя необходимо менять с учетом ремонтного размера. Для ремонтных вкладышей предусмотрено увеличение толщины на величину 0.25 мм. Как правило, ремонтных размеров 4. Это значит, что диаметр ремонтного вкладыша в последнем размере будет на 1 мм. меньше по сравнению со стандартным.
Сами подшипники скольжения состоят из двух половин, в которых выполнены специальные замки для правильной установки. Главной задачей является то, чтобы между шейкой вала и вкладышем образовался зазор, который рекомендуется изготовителем двигателя.
Как правило, для замеров шейки используется микрометр, внутренний диаметр шатунных вкладышей промеряется нутромером после сборки на шатуне. Также для замеров можно использовать контрольные полосы бумаги, используется медная фольга или контрольная пластиковая проволока. Зазор на минимальной отметке для трущихся пар должен быть 0. 025 мм. Увеличение зазора до показателя 0.08 мм является поводом к тому, чтобы расточить коленвал до следующего ремонтного размера
Отметим, что в некоторых случаях вкладыши просто меняются на новые без расточки шеек коленвала. Другими словами, удается обойтись только заменой вкладышей и получить нужный зазор без шлифовки
Обратите внимание, опытные специалисты не рекомендуют такой вид ремонта. Дело в том, что ресурс деталей в месте сопряжения сильно сокращается даже при учете того, что зазор в трущейся паре соответствует норме. Причиной считаются микродефекты, которые все равно остаются на поверхности шейки вала в случае отказа от шлифовки
Причиной считаются микродефекты, которые все равно остаются на поверхности шейки вала в случае отказа от шлифовки.
Подведем итоги
Хотя момент затяжки крышек коренных и шатунных подшипников является важным параметром, достаточно часто в общем техническом руководстве по эксплуатации конкретного ТС величина момента не указывается. По этой причине следует отдельно искать необходимые данные в спецлитературе по ремонту и обслуживанию того или иного типа ДВС. Это нужно сделать перед установкой, что позволит выполнить ремонтные работы правильно, а также избежать возможных последствий.
По этой причине затяжка производится при помощи динамометрического ключа и с учетом точно определенного усилия. Не стоит забывать и о том, что момент затяжки болтов крышек шатунных и коренных вкладышей несколько отличается.
