ГБО третьего поколения, особенности конструкции, установка и подключение

Подключение и магистраль

После установки редуктор подключают к расходной газовой магистрали проходящей под кузовом автомобиля. Выбор материала для расходной магистрали на усмотрение заказчика, но преимущественно за термопластиковой трубкой(обычно на карбюраторный легковой автомобиль используют 6 мм магистраль).

Магистраль прокладывают вдали от горячих и подверженных постоянному движению частей. Для монтажа используются скобы с саморезами и пластиковые одноразовые стяжки (скобы и саморезы желательно чтоб были оцинкованные, а лучше нержавеющими, а стяжки устойчивыми к атмосферным влияниям и озоностойкими).

Виды ГБО на автомобиль

В зависимости от системы питания, на автомобиль могут устанавливаться разные поколения газобаллонного оборудования. Между 2-м и 6-м поколением ГБО конструктивно лежит такая же пропасть, как между карбюратором и инжектором мотором с непосредственным впрыском топлива.

2-го поколения

Самый простой вариант. Используется в автомобилях с карбюраторной и моноинжекторной системой питания. Хотя встречается и на инжекторных автомобилях, но это не самый лучший вариант.

Принцип работы газового оборудования второго поколения максимально прост. Газ, прошедший через редуктор-испаритель, подаётся в специальный смеситель, установленный до дроссельной заслонки. Двигатель всасывает газ вместе с воздухом: чем больше открывается дроссельная заслонка, тем больше смеси попадает в цилиндры.

Преимущества и недостатки

дешевизна;
простота настройки и обслуживания.

неточность регулировок;
хлопки и небольшие взрывы газа, скопившегося во впускном коллекторе (в основном на инжекторных автомобилях);
долгий процесс переключения с бензина на газ.

Регулировки постоянно нужно корректировать, а мощность двигателя заметно ниже.

3-го поколения

Переходной вариант, редко встречается на автомобилях. Основное отличие — наличие форсунок для впрыска газа непосредственно во впускной коллектор и шагового электромотора, который регулирует количество подаваемого газа.

Управление системой происходит на основании показаний кислородного датчика и датчика положения дроссельной заслонки. Поэтому на карбюраторных автомобилях 3 поколение ГБО не используется.

Схема устройства ГБО 3-го поколения

Недостатки этого типа оборудования:

  • сложность регулировки;
  • медленная реакция на изменение режимов работы двигателя.

Машина становится более вялой, мощность и приёмистость падают.

4-го поколения

Самое распространённый тип газового оборудования, который идеально подходит для автомобилей с инжектором. Газ под давлением впрыскивается непосредственно во впускной коллектор с помощью отдельных форсунок.

Управляет процессом отдельный блок. Он подсоединяется к штатной проводке ЭБУ. При переходе с бензина на газ бензиновые форсунки отключаются, вместо них начинают работать газовые. Переход с одного топлива на другое происходит мгновенно, практически не заметно для водителя.

Блок управления газовым оборудованием полностью опирается на показания тех же датчиков, что и штатный, бензиновый ЭБУ. Поэтому коррекция подачи газа происходит максимально точно и быстро, значит, расход газа и потери динамики минимальны.

Конструкция ГБО 4-го поколения

Из-за сложной конструкции 4 поколение ГБО дороже в покупке и установке. Но для инжекторных автомобилей с распределённым впрыском — это самый подходящий вариант.

5-го поколения

Используется только на автомобилях с современными системами непосредственного впрыска топлива в камеру сгорания. Технология относительно новая, поэтому таких автомобилей с ГБО довольно мало. Форсунки устанавливаются, как и бензиновые, не во впускной коллектор, а в головку блока цилиндров.

Газовый редуктор применяется. Для впрыска газа нужно большее давление, порядка 15-16 атмосфер. Чтобы обеспечивать постоянную величину давления, внутри баллона устанавливается электрический насос, подобный бензиновому. Газ не испаряется, а впрыскивается в жидкой фазе.

Устройство ГБО 5-го поколения

На автомобили с непосредственным впрыском топлива невозможно установить ГБО предыдущих поколений. Пятое поколение — дорогостоящее и требовательное к качеству топлива. Особенной чувствительностью отличается бензонасос, устанавливаемый в газовом баллоне.

6-го поколения

Шестое поколение — это эволюция пятого. Здесь из системы исключены отдельные газовые форсунки. Вместо них подача газа происходит сразу через бензиновые. Для этого под капотом устанавливается специальный согласующий модуль. Его задача — перекрывать подачу бензина, открывая газ, и наоборот. Он словно сводит две топливные магистрали в одну, попеременно их переключая.

Схема ГБО 6-го поколения

Поколения ГБО

ГБО является технической системой, которая развивается и модернизируется. Поэтому на сегодня существуют 6 поколений газобаллонного оборудования. Они отличаются принципом подачи газа и способом отключения подачи бензина.

На заметку: по большому счёту, все системы ГБО можно разделить на 3 основные группы и промежуточные гибридные типы между ними. Три основных системы ГБО — это:

  • для карбюраторного (механического) впрыскивания топлива;
  • для инжекторного распределённого впрыскивания;
  • для непосредственного впрыскивания топлива в двигатель.

Опишем шесть поколений оборудования — их действие и отличия.

  • ГБО-1 — система с механическими блоками, которые устанавливают исключительно на карбюраторные двигатели. Их редуктор впрыскивает газ через форсунки при низком давлении внутри смесителя. Поэтому получил название «вакуумного». Эта система имеет много недостатков и нареканий, не редки возгорания;
  • ГБО-2 — система для карбюраторных и простых инжекторных двигателей, но модернизирована электромагнитным редуктором. Это позволило организовать подачу газа, он при различных значениях давления в смесителе, сделало более лёгким запуск двигателя, возможным «холодный» старт. Электромагнитный редуктор также дал возможность руководить выбором топлива кнопкой из салона авто;
  • ГБО-3 — система для инжекторных двигателей, в которых редуктор оснащён контроллерами и работает в полностью автоматическом режиме. Он считывает показания датчика кислорода в выхлопных газах и по ним регулирует состав газовой смеси. Также редуктор имеет датчик температуры, который позволяет ему включаться только после прогрева. Ещё одно усовершенствование ГБО-3 — это эмуляторы форсунок. Они имитируют работу бензиновых форсунок, чтобы электронный блок не перевёл двигатель в аварийный режим. Эмуляторы форсунок убрали необходимость встраивать в систему отдельный бензиновый клапан.

Системы газового оборудования первых поколений считаются устаревшими. Среди трёх других наибольшую популярность получило ГБО-4, благодаря оптимальному сочетанию цены и качества его работы. Именно его предпочитают устанавливать большинство водителей.

ГБО-4 — система для инжекторных двигателей. Усовершенствованием ГБО-4 являются газовые форсунки. Они берут на себя функцию впрыскивания газа в смеситель-коллектор. И избавляют редуктор от необходимости нагнетать давление для впрыскивания газа в смеситель. Количество форсунок соответствует количеству поршней-цилиндров. На каждой форсунке установлен контроллер, который руководит её работой — определяет количество впрыскиваемого газа и частоту впрыскивания. Здесь нет эмуляторов бензина, их функцию выполняет сам электронный блок. Он, блок управления, приостанавливает работу бензиновых форсунок и запускает газовые. При этом бензиновый блок продолжает работать без впрыскиваний бензина.

Рекомендуем: Неисправности двигателя, их причины и способы устранения

ГБО четвёртого и последующих поколений являются системами периодической (циклической, фазовой) подачи топлива (газа). Такая подача позволила снизить расход сжиженного топлива.

ГБО последующих поколений, 5-го и 6-го, не работают на газообразном метане, поскольку используют исключительно сжиженный газ. В их конструкции сжиженное топливо поступает в камеру сгорания в жидком виде, минуя фазу парообразования.

  • ГБО-5 — газ впрыскивается в виде жидкости, что получило название «жидкого впрыска». Его подают в камеру встроенные в баллон топливные насосы (аналогично системе подачи бензина). Для подачи жидкого топлива насос нагнетает давление до 5 атм. Для постоянного нагнетания давления в системе работает редуктор давления. Небольшое повышение давления предупреждает испарение жидкого газа при нагреве от работающего двигателя. Эта система легко заводится без бензина, без необходимости прогревать двигатель на бензине. Они также отличаются сниженным расходом газа и увеличенной мощностью. Редуктора-испарителя в ГБО-5 нет;
  • ГБО-6 ставят на двигатели с непосредственным впрыском. Использует сжиженный газ. Система ГБО-6 состоит из бака, который подключается к магистрали подачи бензинового топлива.

ГБО-5 и 6 — самые дорогие варианты установки газового оборудования на авто.

Выбор жиклеров

Существует ошибочное мнение, что жиклеры находятся на конце шланга и установлены в коллектор, на самом деле жиклеры установлены непосредственно в газовые форсунки.

Где найти жиклеры ГБО Lovato?

Убедитесь, что у вас правильно выбраны жиклеры. Вот таблица диаметров, в зависимости от мощности одного цилиндра.

Мощность на 1 цилиндр, л.с.Диаметр, мм
13-201,6
20-261,8
26-292,0
29-342,2
34-392,4
39-452,6

При необходимости, рассверлите жиклеры.

Использование газовых систем в машинах — оправданный шаг в экономии средств. Стоимость газа (используется смесь пропан а и бутана) чуть ли не в половину меньше стоимости бензина, а итоговый результат практически одинаковый. Монтирование газобаллонных систем на автомобили бюджетного и среднего классов не вызовет серьезных затруднений у опытного автолюбителя, свободно владеющего лобзиком и болгаркой.

ГБО 2 поколения

Данная система механического типа, дополненная электронными дозирующими устройствами. У последних, главный принцип работы – обратная связь с датчиком содержания кислорода. Монтаж реализуется на автомобили, снабжённые карбюраторными двигателями. Лямбда-зонд присутствует, как и каталитический нейтрализатор отработавших газов, который ещё называют катализатором. Устройства традиционных разновидностей, со смесителем газа. Дополнительно оснащены специальными дозаторами.

У ГБО 2 поколения – лямбда-контроль системы. Лямбда-контроллеры используют специальные сигналы от штатного зонда, которым снабжён автомобиль. Дополнительно используется сигнал, связанный с положением дроссельных заслонок, датчика оборотов двигателя. Результат такой слаженной работы – оптимизация топливно-воздушной смеси, особенно – на переходных этапах работы двигателя.

Евро 1- стандарт по экологическим требованиям, которым соответствуют устройства, относящиеся ко второму поколению. У некоторых систем лямбда-контроля есть две регулировки, поэтому допустимо поддерживать требования Евро-2. Но в настоящее время первое и второе поколения практически не используются из-за слишком низких характеристик.

Токсичность отработанных газов остаётся на уровне требований Евро-1. Лишь в отдельных случаях показатели приближаются к нормам Евро-2. В связи с этим и были разработаны установки, относящиеся к третьему и четвёртому поколению.

ТОП 5 мифов и небылиц о пятом поколении ГБО

Миф первый: 5 поколение ГБО.

Некоторые автомобилисты ошибочно полагают, что устанавливая ГБО с автоподстройкой параметров по CAN-шине (протокол OBD), они устанавливают ГБО 5. На самом деле это не так! Это все то же ГБО 4 поколения, просто оснащенное корректировкой параметров для распределенного впрыска. Кроме того, как выяснилось в процессе эксплуатации, корректировка по OBD не всегда дает требуемый результат, в некоторых случаях от нее нет проку, а иногда и вовсе после установки такой “приблуды” ГБО начинает работать хуже. Как я уже говорил выше, ГБО пятого поколения это принципиально новая система, которая лишена газового редуктора, а впрыск газа происходит в жидкой фазе, под высоким давлением.

Миф второй: Газобаллонное оборудование пятого поколения ненадежно и дорогое в обслуживании.

Часто на форумах или в “курилках” можно услышать от “понимающих” о том, что 5 поколение очень “ломучее” да и к тому же ремонтировать его дорого и негде… На самом деле это было раньше и лишь отчасти правда. Сегодня, когда во всем мире полным ходом устанавливается ГБО 5, проблем с комплектующими или ремонтом — нет. Более того, при правильной эксплуатации и заправке качественного топлива, никаких проблем не возникает.

Также раньше была актуальна проблема отсутствия знаний, поскольку большинство производителей ГБО не хотели сотрудничать или раскрывать “карты” до тех пор, пока установщик не получит сертификат соответствия, а персонал не пройдет квалифицированное обучение. По началу это было проблемой, однако, когда популярность ГБО пятого поколения начала расти, большинство солидных компаний нашли возможность обучить своих спецов и получить все необходимые для ремонта и установки бумаги. Так что сегодня ремонт ГБО 5 поколения не является проблемой, равно как и его диагностика.

Миф третий: грязный газ.

Даже если вам не повезет, и вы действительно заправитесь некачественным газом, в ГБО пятого поколения в системе предусмотрена многоступенчатая система очистки топлива. Она включает в себя: фильтр тонкой очистки, который устанавливается в ВЗУ и отвечает за очистку топлива еще на стадии заправки, а также дополнительный фильтр очистки топлива от примесей, расположенный в насосе. Ко всему прочему газовый насос имеет конструкцию, не позволяющую пропускать частицы крупнее 0,7 мм, следовательно, как вы понимаете, грязь и песок никак не можете пройти сквозь такой фильтр.

Миф четвертый: расход газового топлива.

Бытует мнение, что на пятом поколении ГБО, расход газа такой же, как и расход бензина. Если коротко, то — это не так! Среди установщиков есть такие, которые специально или по причине собственной некомпетентности распространяют ложную информацию о том, что расход газа на ГБО 5 такой же как на бензине, так как газ подается на форсунки в жидком состоянии. Однако правда в том, что расход на самом деле всегда будет выше примерно на 10-15%. Те, у кого действительно расход газа равен расходу бензина, скорее всего, стали жертвами неправильной или некорректной настройки газового оборудования, смесь, скорее всего, обедненная или бедная. Езда с такой настройкой закончится тем, что в один день ваш мотор просто придется “капиталить”.

Миф пятый: окупаемость.

Все вы знаете, что такое окупаемость и, скорее всего, каждый перед тем как установить ГБО подумал о том, через какое время он получит обратно потраченные деньги в виде существенной экономии, которую дает газовое топливо. Так вот, действительно цена установки 5-го поколения ГБО на порядок выше по сравнению с 4-м поколением. Однако если вы постоянно за рулем и эксплуатируете свой автомобиль не только для поездок в магазин, ГБО 5 поколения окупится довольно быстро. Здесь сложно что-либо сказать о сроках, т. к. все по большому счету индивидуально. Также нельзя не упомянуть тот факт, что в отличие от четвертого поколения, в пятом нет необходимости регулярно менять фильтры, а также устанавливать ремкомплекты газового редуктора, а это как не крути расходы, да еще какие…

На этом, дорогие друзья, буду заканчивать свое повествование, надеюсь было интересно и большинство из этих мифов мне все же удалось развеять. Напишите в комментах о том, какие мифы о ГБО 5 вы слышали, а также о том, что вы думаете по поводу пятого поколения, стоит ли его ставить и есть ли у него будущее.

Если статья пришлась вам по душе, в качестве благодарности автору вы можете поделиться этой статьей в соц. сетях со своими близкими, тем самым вы поможете нам в развитии нашего проекта. Заранее спасибо и до новых встреч на gboshnik.ru!

Из чего состоит и как работает оборудование

ГБО 2 поколения (пропановое или метановое) применяется в автомобилях с моторами инжекторного и карбюраторного типа. Такое оборудование лучше всего подходит на машины до 3-го экологического класса (Евро 0,1,2). Начиная с евро 3 рациональнее устанавливать 4-ое поколение ГБО.

Устройство на карбюраторе


Комплектация ГБО 2 для карбюратора Комплект второго поколения включает:

  • клапан заправочный;
  • газовый баллон с мультиклапаном и датчиком уровня;
  • заправочная, расходная магистрали;
  • редуктор с фильтром грубой очистки (бывает выносной фильтр с электромагнитным клапан подачи газа);
  • кнопка выбора типа топлива;
  • дозатор газовой смеси (регистр мощности);
  • устройство смешивания газа с воздухом (смеситель);
  • электромагнитный клапан, перекрывающий доступ бензина в силовой агрегат при переводе его на газ.

Принцип работы оборудования 2-го поколения на карбюраторном двигателе следующий:

Запуск и прогрев двигателя происходит на бензине. Далее клавиша переводится в нейтральное положение для выработки топлива из поплавковой камеры карбюратора. Тем самым, в работу включается электромагнитный клапан, который перекрывает подачу бензина.

После чего переключатель ставится в положение подачи газа, активировав газовый клапан. Так газ, находящийся в баллоне в жидком состоянии, через мультиклапан и магистральный трубопровод поступает к редуктору. На этой стадии смесь проходит предварительную грубую очистку.

При прогреве редуктора от охлаждающей жидкости ДВС, сжиженный газ преобразуется в пар. В парообразной фазе топливо, проходя через регистр мощности, смешивается с воздухом в карбюраторе.

Затем готовая газовая смесь, попадая через впускной коллектор и клапаны ГБЦ, воспламеняется посредством искры в камере сгорания цилиндра двигателя.

Для обратного перехода к базовому топливу кнопка ГБО переводится в положение работы на бензине, минуя нейтральную позицию.

Схема на двигателях с инжектором

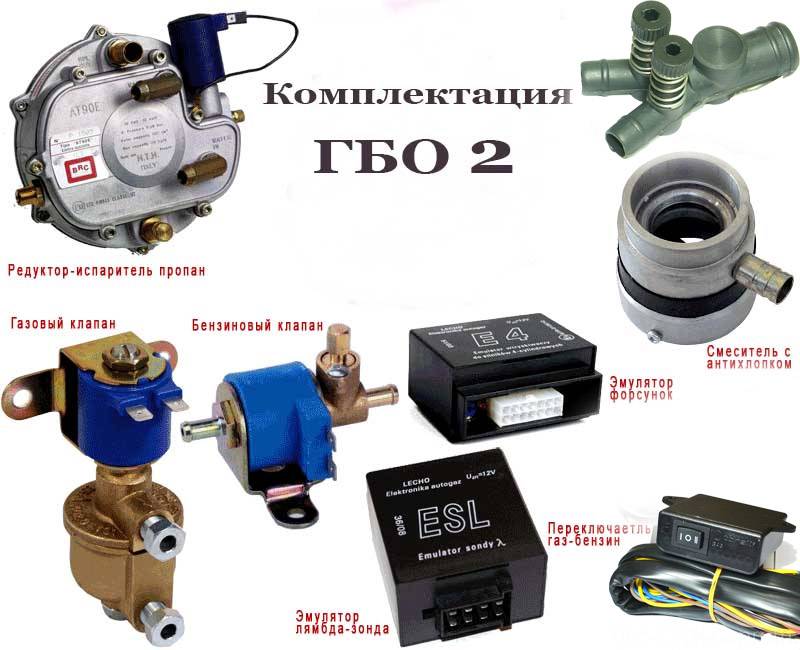

Комплект ГБО второго поколения для инжекторного ДВС

Здесь комплектация отличается несколькими составными элементами:

  1. кнопка именно для инжекторной системы, но бывают и универсальные;
  2. перед дроссельной заслонкой ставится смеситель с механизмом против хлопков;
  3. эмулятор бензиновых форсунок;
  4. эмулятор лямбда-зонда (требуется установка не на всех машинах).

Радикальных отличий в принципах работы обеих схем газового оборудования нет. Основные изменения внесены в конструкцию ГБО, по причине наличия в автомобиле с инжектором форсунок для подачи топлива (или моно инжектор – одна форсунка на все цилиндры). Которые контролируются штатным блоком управления двигателя (ЭБУ).

Переход двигателя на газ может осуществляться в полуавтоматическом режиме (среднее положение тумблера). Пока двигатель не наберет заданного количества об/мин (1500-2000), в камеру сгорания подается бензин. Затем автоматически происходит переключение на газ.

Эмулятор форсунок нужен для отключения бензиновых инжекторов, также он подаёт сигнал контроллеру (ЭБУ) имитируя их работу. За счёт этого блок управления, не выводит ошибку («check engine») о неработающих форсунках, путём сигнализации на панели приборов.

Эмулятор лямбда-зонда (датчик кислорода) блокирует вывод блоком управления ДВС ложной ошибки о бедной смеси топлива. Преимущества датчика:

  • облегчает настройку ГБО за счёт вывода индикации качества смеси (бедная зелёный цвет, богатая красный);
  • уменьшает расход газа в среднем на 7-10%;
  • позволяет обнаружить реальные ошибки в работе двигателя.

Из-за возможных неисправностей в системе зажигания (пропуски искры) или газораспределительном механизме, в двигателе происходят хлопки. Причиной тому является воспламенение топлива во впускном коллекторе, это может привести к его разрыву.

ГБО второго поколения оснащается «антихлопковым» клапаном, который установлен в смесителе газа или может быть ещё дополнительный в корпусе воздушного фильтра.

Недостатки ГБО 5-го поколения

Главным недостатком газобаллонного оборудования 5-го поколения считается его топливный насос, который быстро выходит из строя ввиду наличия примесей в газе. Стоимость насоса составляет две трети стоимости всей системы.

Еще одни недостаток — высокая цена, в 3 раза больше чем у 4-го поколения. Стоимость установки ГБО 5 с баллонами, работой и подкапотной частью начинается от 80000 руб. за 4-х цилиндровый автомобиль, и от 100000 руб. за шести и восьми цилиндровые моторы.

Другой важный минус — низкая популярность ГБО 5 в России по сравнению с предыдущими поколениями. На сегодняшний день ГБО 4 является самым распространенным в нашей стране. Для тех, у кого автомобиль постарше, отличным решением станет установка ГБО 2.

Несовместимость с метаном — одна из самых слабых сторона ГБО 5. Газобаллонное оборудование 5-го поколения может работать только на жидком топливе, а именно с пропан-бутаном. В свою очередь, спрос на ГБО под метан в России с каждым годом растет, особенно после постановления нашего правительства о переводе 50% транспорта на газовое топливо. Еще неясно разовьется ли ГБО 5 в России или нет. Но до тех пор, пока сохранится высокая стоимость и низкая доступность комплектующих, спрос на установку ГБО 5 будет невысок.

Ищем альтернативу бензину

Газ значительно дешевле бензина и достаточно установить на авто специальное газобаллонное оборудование и затраты на заправку снизятся.

Попытки использовать газ в качестве топлива для авто делались практически с момента появления автомобиля.

Но значительно позже появился комплект оснащения, при помощи которого можно было переоборудовать любое авто под газ.

На легковых авто используется оборудование, работающее на сжиженном газе (пропан-бутан). Сжатый газ применять на таких авто не целесообразно из-за большого веса баллонов.

Выпускается несколько поколений этого оборудования, в соответствии с конструктивными особенностями авто и нормами токсичности Евро:

  1. ГБО 1 поколение. Токсичность ниже Евро, использовалось на карбюраторных авто, так и на авто с моноинжектором;
  2. ГБО 2 поколения. Токсичность до Евро-2, устанавливается также на карбюраторные и инжекторные авто;
  3. ГБО 3 поколения. Токсичность до Евро-3, используется на инжекторных авто;
  4. ГБО 4 поколения. Токсичность – Евро-4, применяется на инжекторных авто;
  5. ГБО 5 поколения. Обеспечивает точнейший контроль жидкостного впрыска газа. Принцип работы на 100% аналогичен работе бензиновой системы;
  6. ГБО 6 поколения. Отличается от 5-го наличием блока замещения топлива — FSU, к которому одновременно подходит газ и бензин. Принцип работы всех систем будет рассмотрены в следующих статьях.

Достоинства и недочёты ГБО 2

Несмотря на некоторые несовершенства, газовое оборудование 2 поколения имеет свои плюсы:

подходит для двигателей с инжекторным впрыском топлива и для автомобилей с карбюраторами;
конструкция газобаллонного оборудования второго поколения простая и надёжная;
лёгкая схема подключения и монтаж ГБО;
несложно настраивать и регулировать систему;
важное преимущество — можно штатно запускать двигатель на газу при температуре окружающей среды выше 10 градусов тепла.

К достоинствам газобаллонного оборудования второго поколения следует отнести невысокую стоимость ремкомплектов.

Недостатки:

  1. Нет обратной связи с двигателем автомобиля, что приводит к нестабильной работе при некоторых режимах (преждевременно выходят из строя элементы мотора из-за неверных настроек качества смеси либо угла опережения зажигания).
  2. Расход газа повышенный.
  3. Есть опасность возникновения обратной вспышки газовой смеси во впускном коллекторе.
  4. Выброс отработанного горючего в ГБО 2 поколения не соответствует нормам евро-3 и выше.
  5. Замедленная реакция на нажатие педали акселератора.
  6. Необходимость постоянной регулировки клапанного зазора, чтобы исключить неравномерную работу двигателя при больших нагрузках.

При эксплуатации ГБО 2 следует иметь в виду, что попадание воды на подсос воздуха влияет на количество оборотов.

Бизнес на 2-м поколении ГБО сегодня не сделаешь, так как вышли новые версии газового оборудования, в которых учтены многие недочёты.

Регулировка

После окончания проверок начинаем регулировку системы.

  • Переключив тумблер на кнопке выбора вида топлива, на котором работает автомобиль, в положение «Бензин» заводим двигатель автомобиля в обычном режиме и прогреваем его на бензине до рабочей температуры (80-90°С).
  • Пока двигатель прогревается до рабочей температуры на дозаторе выкручивают винт/винты для полного открытия канала поступления газовой смеси к смесителю.
  • Винт подачи смеси во 2 камеру закручиваем до упора.

На редукторе испарите есть 2 винта:

  • 1-й – винт холостого хода им регулируют количество пропан-бутановой смеси, которая будет подаваться в двигатель при закрытой мембране редуктора.
  • 2-й винт чувствительности, которым регулируется момент открытия мембраны и давление газа при нажатии на дроссель.

  1. Перед началом регулировок винт 1 заворачиваем до упора, потом откручиваем на 1 оборот, винт 2 заворачиваем до упора и откручиваем на 3 оборота.
  2. При достижении двигателем рабочей температуры (80-90°С) переводим переключатель положения вида топлива в нейтральной положение (для двигателей оснащенных карбюратором) для вырабатывания бензина из поплавковой камеры.
  3. После полной выработки остатка бензина из поплавковой камеры (двигатель пытается заглохнуть) переводим тумблер кнопки выбора режимов топлива в положение «ГАЗ».
  4. Винтом 1 стараемся выставить обороты холостого хода порядка 750-850 об/мин. Не давая двигателю заглохнуть с помощью дроссельной заслонки.
  5. После выставления устойчивого холостого хода начинаем аккуратно заворачивать винт 2 и искать момент, когда автомобиль начнет менять свою работу, пытаясь заглохнуть.
  6. Далее открытием дроссельной заслонки доводим обороты двигателя до 3000 -3500, поддерживаем их, и начинаем закручивать винт подачи на смесителе (при 2 камерах закручиваем винт подачи «I» 1-й камеры)пока не услышим что двигатель становится «вялым» — это переходной момент.
  7. После обнаружения такого поведения двигателя винт подачи на смесителе откручиваем на 0,5 – 0,75 оборота и так оставляем.
  8. Заново винтом 1 на редукторе выставляем устойчивые обороты холостого хода порядка 750-850 оборотов. Откручиваем на 1 оборот винт подачи смеси на смесителе «II» во 2 камеру. Проверяем настройку редуктора и дозатора автомобиля в движении, при необходимости подкорректируем настройку.

При необходимости увеличения или уменьшения оборотов, при которых инжекторный двигатель сам переходит на работу на пропано-бутановой смеси, необходимо:

путем проворачивания регулировочного сопротивления на кнопке переключателе добиться необходимого значения нужного параметра.

Для карбюраторного автомобиля время задержки автоматического отключения газа при пуске двигателя на газовой смеси регулируется аналогично путем проворачивания регулировочного сопротивления на кнопке переключателе по часовой стрелке (уменьшает), против часовой — увеличивает.

На этом регулировка ГБО 2 поколения заканчивается.

Установка ГБО своими руками

Несмотря на то, что технологии мира автомобилей не стоят на месте, постоянно развиваются и уже некоторые автовладельци могут похвастаться установленным ГБО 6-го поколения, преобладающее большинство водителей остаются верными старому, проверенному ГБО 2. И сейчас разберемся, как же правильно необходимо его настраивать.

  • Двигатель не уверенно работает на холостом ходу
  • Разгон стал не таким динамичным, двигатель с трудом набирает обороты
  • Увеличился расход газа

Проводить настройку нужно на полностью прогретом двигателе и редукторе соответственно.

Монтирование редуктора, дозатора и пульта управления

Установка газового редуктора

Следующим шагом будет монтаж газового редуктора. Лучше всего его установить возле карбюратора. Газовый редуктор следует установить вертикально, так как при другом положении его диафрагма не сможет полноценно обеспечить подачу газа. Лучшим вариантом будет подключить редуктор к патрубкам, которые идут к печке.

Для этого нужно будет врезаться в подводящий и отводящий патрубки печки при помощи двух тройников. Причем последовательное подключение редуктора к одному из патрубков может нарушить работу системы при тех или иных условиях, поэтому подводящий патрубок редуктора врезается в подводящий трубопровод печки, а патрубок отвода – в отводящий трубопровод.

Читайте только на vse-provse.com Шумоизоляция автомобиля своими руками

К самому редуктору подводится газопровод, идущий от газового запорного клапана.

Установка дозатора газовой смеси

Остается последний шаг работы под капотом. Дозатор газовой смеси устанавливается между редуктором и смесителем. Его лучше установить ближе к карбюратору. К дозатору проводим газопровод, идущий от редуктора, а из него уже выводим газопровод к смесителю.

Все элементы ГБО должны быть хорошо зафиксированы между собой хомутами. Но лучше проверить герметичность, после заправки баллона газом.

Пульт управления

Наконец дошли до завершающего этапа — это установка пульта управления ГБО.

В основном в комплекте с оборудованием, должна быть схема подключения. С помощью этой инструкции, вы сможете установить и подключить пульт. Вот собственно и все, установка закончена и можно ехать заправлять свой автомобиль.

Установка газового оборудования на карбюратор не сложный процесс если вы разбирайтесь в автомобилях. Если нет, то конечно лучше обратиться к мастеру.

(7 : 5,00 5)

Устройство и принцип работы системы

Газовое оборудование 3 поколения включает такие же базовые комплектующие, что и его предшественники:

  • заправочный клапан;
  • газовый баллон с мультиклапаном;
  • заправочную и расходную магистрали;
  • редуктор-испаритель (с датчиком температуры);
  • кнопка переключения с одного топлива на другое;
  • электромагнитный газовый клапан с встроенным фильтром грубой очистки.

Газовый распределитель ГБО третьего поколения Основным отличием является наличие:

  • распределителя газовой смеси (дозатор) с шаговым мотором и электроклапаном;
  • микропроцессора или электронного блок управления (ЭБУ);
  • механических форсунок (клапанов нулевого давления); Механическая форсунка газового оборудования
  • реле для управления штатными бензиновыми инжекторами и дозатором;
  • диагностический разъём для считывания ошибок.


Схема монтажа ГБО 3

Принципиальная схема подключения ГБО 3 поколения на инжектор

Независимо от положения клавиши оборудования, пуск и прогрев ДВС производится на бензине. По достижении температуры охлаждающей жидкости мотора значений 20-30°C, система автоматически переходит на газ, при условии, если кнопка ГБО находится в соответствующей позиции.

Под управлением ЭБУ оборудования, отключаются бензиновые форсунки, и газовый клапан пропускает смесь, в сжиженном виде фильтруя ее, к редуктору испарителю. Топливо, проходя через 1 и 2 ступень редуктора, переходит в газообразное состояние с понижением давления, которое на выходе составляет 0,9-0,95 атмосфер.

Далее газ поступает на распределитель с шаговым моторчиком, который дозирует топливную смесь в определённом объёме к каждому цилиндру двигателя через клапаны-инжекторы (форсунки). Контроль, а также регулировка подачи происходит с помощью электронного микропроцессора ГБО, который принимает сигналы от:

  1. датчика положения дроссельной заслонки;
  2. МАР сенсора (давление во впускном тракте);
  3. датчика оборотов ДВС;
  4. лямбда-зонда;
  5. датчик температуры охлаждающей жидкости в испарителе.

В результате более точно распределяется количество газа, необходимое для оптимальной работы мотора в определенных условиях (разных режимах).

Форсунки врезаются во всасывающий коллектор мотора индивидуально к каждому цилиндру, максимально близко к впускным клапанам. Для минимизации риска взрыва («хлопка») топливовоздушной смеси.

Что в итоге

Как видно, регулировка газового оборудования на карбюраторном двигателе не является сложной процедурой (за исключением настройки давления в двухсекционном дозаторе ГБО 2 поколения). Отметим, что грамотно проведенная процедура позволяет добиться устойчивой работы мотора на всех режимах, двигатель хорошо реагирует на педаль акселератора, не происходит потери мощности и т.д. Расход газа также остается в пределах нормы для того или иного карбюраторного ДВС.

Добавим, что для проверки качества всех регулировок и финальной подстройки следует резко нажать на педаль газа, после чего винт чувствительности постепенно закручивается на ¼ от полного оборота за один шаг. Делать это нужно до того момента, пока не появится «провал» при наборе оборотов.

После того, как положение винта, при котором появляется провал, было найдено, нужно отпустить указанный винт на половину оборота. Уловить изменения оборотов можно по слуху, анализируя изменения в работе мотора. Также настройки дозатора при необходимости нужно провести повторно.

Дело в том, что при минимальной подаче газа силовой агрегат будет работать на обедненной смеси. При этом значительно сэкономить на горючем не получится, однако для двигателя ущерб может быть очень большим. Работа на переобедненной смеси приводит к перегревам, детонации, прогару клапанов, появлению трещин в блоке и ГБЦ и другим серьезным последствиям.

Как установка ГБО и переход на газ влияет на двигатель и моторесурс. Особенности настройки газового оборудования, подбор масла и обслуживание ДВС на газу.

Преимущества и недостатки использования газобалонного оборудования. Обслуживание и эксплуатация ГБО, польза и вред газа для двигателя и штатных систем.

Перевод дизельного двигателя на газ: принци работы газодизеля, особенности установки ГБО на дизельный мотор. Преимущества и недостатки ГБО на дизеле.

Газобалонное оборудование. Классификация, принципы работы и конструкция. Различные поколения газовых систем, ГБО для моторов с непосредственным впрыском.

Принцип работы и отличительные особенности газовых форсунок. Основные парметры при выборе форсунок для ГБО 4. Какие газовые форсунки лучше купить.

Особенности установки ГБО на мотор с турбонаддувом. Какое газобалонное оборудование лучше ставить на двигатели с турбиной. Советы и рекомендации.

Как настроить ГБО Ловато 4-го поколения?

Решился я на установку газового оборудования на свой авто, обратился в специализированную конторку. Мне поставили оборудование Ловато, но правильно настроить так и не смогли. Город у меня не большой и другие фирмы, которые я смог найти, не занимались установкой и обслуживанием Lovato.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
