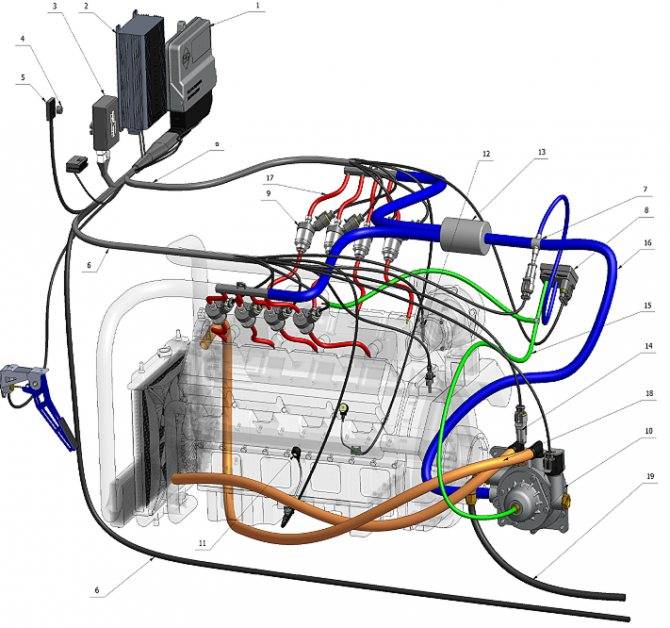

Схема подключения ГБО 4 поколения на инжектор, установка и настройка

Плюсы и минусы ГБО Ловато

Почему автолюбители выбирают этот итальянский бренд?

Преимущества следующие:

  1. Умеренная цена плюс высочайшее качество. Компания с начала своего пути (с 1922) ориентируется на массового потребителя.
  2. Большая сеть импортёров по всему миру, продукцию Ловато можно приобрести в любом городе. Замена ремкомплекта не представляет сложности.
  3. Мастера автосервисов берутся за монтаж оборудования итальянского бренда, так инструкция по установке, руководство по эксплуатации, диагностика несложные, доступны для автомастеров.
  4. На всё оборудование Ловато имеется гарантия производителя до трёх лет (примерно 250 тыс. километров пробега, что является великолепным показателем для ГБО 4-го поколения).
  5. Не представляет сложностей вопрос обслуживания автомашины с ГБО Ловато 4 поколения, инструкция по настройке ЭБУ не сложная.
  6. Компания производит абсолютно все комплектующие ГБО, то есть является монобрендом, что очень удобно для потребителей.
  7. Оборудование Ловато не занимает много места. Компактную рампу форсунок LOVATO JLP4 EP на 4 цилиндра не сложно установить таким образом, чтобы она не мешала проводке и газовым магистралям.
  8. Редукторы Ловато являются эталонами по мощности и стабильности давления.
  9. Монтаж производится очень быстро (за полдня).
  10. Газового резервуара в 45 л. достаточно для пробега от 400 до 500 километров.
  11. В литрах расход газа выше, чем расход бензина, но разность цен показывает, что перевод на газ гораздо выгоднее.
  12. У поршневой группы ресурс увеличивается в связи с тем, что газовое топливо выше по качеству. Его невозможно «разбавить» (видно по маслу, отработанному на газу, которое светлее обычного).
  13. Если подключение ГБО Ловато 4 проведено нормально, то оно окупается за шесть месяцев.
  14. Чёткое переключение с одного вида топлива на другое.
  15. Автовладельцы отмечают, что мотор на газовом горючем работает наиболее плавно.
  16. Диагностика ГБО Ловато 4 поколения своими руками доступна, инструкция понятна новичку.
  17. «Продвинутый» микропроцессор с новейшими опциями управления газовыми и бензиновыми форсунками позволяет эффективно управлять системой.
  18. Электронные мозги Ловато оснащены функцией диагностики для каждого составляющего ГБО, это упрощает нахождение ошибок до того, как они принесут проблемы двигателю, и тем самым облегчает обслуживание автомобиля.

Недостатки, которые выявляются при установке ГБО:

  • небольшие показатели по уменьшению мощности мотора при переходе на газ, в среднем 5%;
  • есть потеря в динамике, увеличение времени разгона;
  • при дальних поездках может стать вопрос с поиском газовых АЗС (в основном метановыми);
  • уменьшается подкапотное пространство;
  • много площади отдается в багажном отсеке под газовый резервуар;
  • вероятность возникновение самопроизвольных хлопков в инжекторе (пробой свечей зажигания), вопрос решается установкой компьютера.

Данные недостатки присущи любому газовому оборудованию. Что касается уменьшение ресурса работы мотора. Это утверждение связывают с температурой горения газовой смеси. Но в последних разработках 4-го поколения впрыск горючего в форсунки происходит одинаково, как на бензине, так и на газу.

Ресурс силовой установки зависит больше всего от качественных характеристик горючего и от того, насколько профессионально выполнено подсоединение оборудования. Категорически не рекомендуется делать это своими руками, а только в проверенных центрах.

Читайте далее:

ГБО Ловато: классика на рынке ГБО

Газовый редуктор Ловато: классика ГБО

Клапан газовый Lovato: назначение, устройство и принцип работы

ГБО Политрон: учитывая реалии эксплуатации машин

Газовое оборудование LpgTech

Принцип работы ГБО 4 поколения

Газобаллонное автомобильное оборудование стало популярным благодаря тому, что оно способно нагнетать топливо комбинировано, то есть газ+бензин. Также, по желанию водителя, он может переключить с комбинированного способа только на газовую подачу или же, только на бензиновую подачу в систему ДВС. Также, переключение режимов может происходить автоматически. Панель управления четвертого ГБО маленькая. Она подсвечивается светодиодным индикатором показатель количества газа в баллоне и, на котором есть переключатель режимов подачи топлива.

В основном, панель управления газового оборудования устанавливают с левой стороны под рулевой колонкой, рядом с кнопками регулировки фарами.

Индикаторы топлива

На панели управления ГБО 4 есть 5 светодиодных информационных индикаторов: 4 зеленых и 1 красный. Они расположены в один ряд.

  1. Если горит 1 зеленый сигнал светодиода — это значит, что осталось в баллоне 10 литров газообразного топлива. 10 литров газа достаточно для прохождения пути на расстоянии до 200 км.
  2. Если включилась красная светодиодная лампочка, значит, что осталось минимального количество топлива. Аварийного количества газа хватает, чтобы проехать от 50 до 80 км. При включении красного индикатора, требуется заехать на заправку.

Панель управления газобаллонного оборудования

Есть еще красный индикатор на пульте, сверху в углу. Он работает в мигающем режиме. Когда замигал, значит, что двигатель пока работает на бензине, но вскоре произойдет переключение на газ. Красная лампочка на пульте управления мигает всякий раз, когда автомобиль только что завелся. После того, как мотор наберет рабочую температуру, система ГБО переведет на газ.

Способность ГБО системы работать в комбинированном режиме повышает надежность стабильной работы ДВС машины. Также, одна заправка позволяет проехать большее расстояние. Особенно, это удобно в малонаселенных местностях, где расстояния до заправок большие или, если топливо не качественное. Кроме вышеперечисленных плюсов, можно легко сделать автомобиль не угоняемым. Чтобы включить противоугонку авто, достаточно снять коммутатор, без которого ни бензиновое, ни газовое топливо поступать в инжекторную систему ДВС не будет.

Если в автомобиле установлен двигатель с дорогой системой впрыска топлива с катализатором, который очищает выхлопные газы, то установленная система ГБО 4 поколения понизит расход топлива и продлит ресурс самого катализатора.

Такое оборудование назначается для двигателей, которые соответствуют требованиям экологических норм по вредным веществам ЕВРО 3 и выше. В этом оборудовании есть импульсный впрыск топливо-воздушной смеси, который выполняет команды контроллера отдельного блока управления с микропроцессором. Блок управления (БУ) считывает и генерирует данные микропроцессора и дает сигналы управления, которые открывают электромагнитные форсунки впрыска газового топлива и, которые блокируют форсунки подачи бензина.

Данные, по которым система создает нужную концентрацию для подачи в систему двигателя:

  1. Давление газа.
  2. Температура редуктора.
  3. Температура газа.

При возникновении случая, когда давление поступающего газа уменьшается и становится ниже предельно допустимого, система ГБО 4 выключает газовые форсунки и включает бензиновые форсунки. Таким образом, осуществляется перевод работы ДВС с газа на бензин.

Список необходимых инструментов и оборудования

Установка гбо 4 поколения своими руками – задача не сложная. Прежде чем самостоятельно осуществлять монтаж, необходимо обзавестись определенным набором инструментов.

Никакого специализированного инструмента для проведения работ, связанных с газовой системой не потребуется.

В наличии необходимо иметь:

  • стандартный набор торцевых бит и головок;
  • плоскогубцы;
  • WD-40;
  • электрическая дрель;
  • набор сверел по металлу;
  • метчик резьбы (под резьбу форсунок);
  • герметик и фиксатор резьбы;
  • набор отверток (включая отвертки типа torx);
  • динамометрический ключ (желательно);
  • запасные болты, гайки и гровер-шайбы (желательно).

Выбор ГБО

Простейший вариант — выбрать брендовое оборудование под определенную марку авто. Зачастую такие комплекты имеют уже все требующиеся компоненты:

  • редукторы;
  • форсунки;
  • клапаны;
  • особые электронные модули, которые не надо программировать или устанавливать дополнительные настройки.

Модельное газовое оборудование на автомобиль – система, стандартизированная под определенную марку или модель ТС, а также платформу, где происходит сборка автомашины. Такие системы оборудованы нужным крепежом, стандартизованным по посадочным местам и рассчитан на распределение главных узлов на тех участках авто, которые не представляют опасности.

Электроника оборудования предварительно калибруется на заводе под определенную модель ТС. Такой подход значительно упрощает монтаж ГБО, его настройку и соединение с ЭБУ.

Часто во время установки газобаллонного оборудования модельного типа у экспертов авто не теряет гарантии на обслуживание.

Внимание!

Этот пункт работает только, если, чтобы поставить ГБО вы обратились в сервисный центр, предоставляющий гарантию и ведущих работу с дилерами.

Но выбрать можно и универсальный комплект установки, если не хочется покупать по завышенной цене брендовые товары. Основное преимущество такого решения – возможность выбрать отдельный элемент. Стандартизированные комплекты более привлекательны благодаря возможности купить комплектующие для газового оборудования по отдельности. В основном несложно установить его самостоятельно, но определенные навыки все же необходимы.

Кнопка ГБО для инжекторного двигателя

Кнопка переключения гбо 2 поколения на инжектор имеет индекс «W» и несколько измененную проводку.

Переключатель вида топлива ГБО имеет 3 положения:

  • Только бензин (при этом режиме работе двигатель работает исключительно на бензине, световой индикатор при этом не светится или светится красным цветом);
  • Только газ (этот аварийный режим предназначен для запуска двигателя на газу без предварительного прогрева на бензине, световые индикаторы при таком режиме работы будут мигать)
  • Автомат (при выборе этого режима работы автомобиль заводится в штатном режиме на бензине, а при достижении заданного количества оборотов переключается на газ. Индикация при этом показывает уровень газа в баллоне).

Настройка кнопки ГБО 2 поколения для инжектора

Функционал переключателя для инжекторного ДВС включает в себя:

  • Индикацию,
  • Встроенный эмулятор с задержкой времени,
  • Возможность регулирования количества оборотов, при которых происходит автоматическое переключение двигателя с бензина на газ.

Для автоматической работы автомобиля следует правильно настроить кнопку ГБО, в частности выставить необходимое количество оборотов, при которых будет происходить смена режима работы двигателя.

Регулировка происходит с помощью вращения по часовой или против часовой стрелки потенциометра, который расположен непосредственно на самом устройстве. Оптимальным считаются обороты от 1500 до 2500.

В зависимости от времени года и погодных условий количество оборотов можно менять:

  • устанавливать более низкие обороты для летнего периода времени
  • более высокие для зимы, чтобы переключение на газ не происходило при непрогретом двигателе.

В комплекте с кнопкой поставляются:

  • Набор проводов для подключения к ГБО.
  • Пластиковая крепежная скоба для крепления устройства к торпеде автомобиля или в другое удобное место.
  • Монтажные клеммы для подключения питающих приборов (клапан редуктора, эмулятор и т.д.).
  • Предохранитель и провод питания.

Подключать переключатель вида топлива к питанию без предохранителя категорически не рекомендуется. После подключения в обязательном порядке должна присутствовать защита от короткого замыкания.

Регулировка впрыска топлива

Регулировка впрыска — это вторая важнейшая фаза в настройке ГБО 4 поколения своими руками.

Для начала разогреваем автомобиль до рабочей температуры редуктора. Переключаемся на бензин и в течение пяти минут наблюдаем за показателями впрыска бензиновых форсунок. Снова включаем газ, но продолжаем наблюдать за бензиновыми показателями. Если число увеличилось, это означает бедную смесь, если уменьшилось — обогащённую.

Изменить это состояние можно с помощью корректировки оранжевой линии графика: если смесь бедная — поднимаем линию на два щелчка, если смесь чрезмерно обогащается — опускаем.

Настройка газобаллонного оборудования на авто закончена. Если система ГБО работает без перебоев: переключение между форсунками происходит вовремя и плавно, двигатель не троит, имеет хорошую динамику — это значит, что настройки были проведены верно. После некоторого времени эксплуатации можно повторно провести диагностику.

Lovato Easy Fast

Lovato Easy Fast — это официальный софт для настройки ГБО Lovato. Для запуска софта не нужен лицензионный ключ, а работать он может как с оригинальным, так и с самодельным кабелем. Странно, что производитель не распространяет свой продукт на официальном сайте.

Я использовал Lovato Easy Fast 1.7.4, гуглится и скачивается без труда.


Lovato Easy Fast — главное меню

Основные параметры раздела «Конфигурация»

Вкладка «Конфигурация»

В этой вкладке располагаются характеристики вашего двигателя и газовой системы. Убедитесь, что все параметры соответствуют действительности.

Переключение


Lovato Easy Fast — раздел «Переключение»

  • Разрешить прогрев форсунок — в этом режиме, при морозе сначала будут включаться форсунки, работать некоторое время и только потом будет подаваться газ. Этот параметр увеличит расход бензина.
  • Холостой ход какая топливная система будет обеспечивать холостой ход. Смело ставим газ.
  • Переключение два варианта: при замедлении, что соответствует уменьшению нажатия на педаль газа и при ускорении, что соответствует увеличению нажатия на педаль газа. Чаще всего переключение происходит и без этих действий, но иногда для переключения авто на газ требуется выполнить это условия.
  • Температура редуктора для переключения пока редуктор не прогреется до заданной температуры, система не переключится на газ. Если редуктор исправен, ставим как можно меньше.
  • Заводка на газе при нагретом двигателе после поворота ключа зажигания, если двигатель теплее указанной температуры, произойдет автоматическое переключение на газ.
  • Задержка переключения при горячем двигателе если двигатель горячее редуктора, но не горячее температуры запуска на газу, то работает это правило.
  • Работа при высоких оборотах.
    1. Газв этом меню можно настроить добавку бензина, когда уже газовые форсунки не справляются.
  • Добавка бензина это более подробная настройка опции «Газ».
  • Бензин тут все просто, превысили обороты отключили газ, включили бензин.

Карта


Lovato Easy Fast — раздел «Карта»

  • таблица Время/Обороты самая интересная часть, тут и будет производиться настройка
  • Чувствительность доп.впрыск добавление бензина в газовоздушную смесь при резких ускорения.

Основные параметры раздела «Самонастройка»


Lovato Easy Fast — раздел «Cамонастройка»

  • Время Газ время открытия газовых форсунок
  • Время Бенз. время открытия бензиновых форсунок
  • Д.Газ давление газа
  • Кнопка самонастройка автоматическая настройка холостого хода

Регулировка впрыска топлива

Регулировка впрыска — это вторая важнейшая фаза в настройке ГБО 4 поколения своими руками.

Для начала разогреваем автомобиль до рабочей температуры редуктора. Переключаемся на бензин и в течение пяти минут наблюдаем за показателями впрыска бензиновых форсунок. Снова включаем газ, но продолжаем наблюдать за бензиновыми показателями. Если число увеличилось, это означает бедную смесь, если уменьшилось — обогащённую.

Изменить это состояние можно с помощью корректировки оранжевой линии графика: если смесь бедная — поднимаем линию на два щелчка, если смесь чрезмерно обогащается — опускаем.

Настройка газобаллонного оборудования на авто закончена. Если система ГБО работает без перебоев: переключение между форсунками происходит вовремя и плавно, двигатель не троит, имеет хорошую динамику — это значит, что настройки были проведены верно. После некоторого времени эксплуатации можно повторно провести диагностику.

Регулировка и ремонт газового редуктора Lovato

В газобаллонном оборудовании редуктору отведена наибольшая значимость среди всех узлов. Его задача: предоставить возможность водителю понизить давление, которое поступает из баллона. Ремонт, а именно регулировка, на редукторе автомобиля предусматривает работу с одним или двумя регуляторами: в этоми заключается главное отличие.

В принципе газовый редуктор примитивный регулятор давления, устроенный с целью поддерживать стандартное значение давления от расхода топлива автономно. Как показывает практика, устройство поддерживает его с незначительным коллебанием. Давление немного снижается с повышением расхода газа. Это не очень существенный момент, но требующий внимания.

Предложение от производителя

Редуктора Lovato

Устройство редуктора Lovato характеризуется универсальностью, простотой и надежностью. Для турецких полукустарных производителей изготовитель является образцом для подражания. Практически все поколения турецких редукторов переняли дизайн сплюснутого «барабана», на торцах которого две штампованные крышки. принадлежит к предприятию семейного типа которое было основано в послевоенное время в условиях острой нехватки горючего. В современных условиях компания Lovato– один из лидеров мирового рынка газобаллонной системы. Ремонт, а именно регулировка, аналогов Lovato зависит от следующих факторов:

  • поколения механизма;
  • количества регуляторов;
  • топливной системы.

Товарный ряд производителя:

  • Редуктор пропановый Lovato вакуумный на 90 и 140 kW. Устройство предназначено для систем 1-го поколения ГБО на авто карбюраторного типа с мощностью до 123 лошадиных сил. Редуктор предназначен исключительно для переоборудования на пропан.
  • Пропановый редуктор Lovato электронный 90, 140, 170 kW. Устройство предназначено для систем ГБО 1, 2 и 3-го поколения на авто инжекторного, моноинжекторного и карбюраторного типа с мощностью двигателя до 123 лошадиных сил. Редуктор предназначен для пропан-бутана.
  • Редуктор Lovato метановый. Устройство 2-го поколения применяется для переоборудования на метановое топливо автомобилей и автобусов.

Настройки редуктора

Ремонт, а именно регулировка, редуктора предусматривает ориентацию в его настройках. Пропановые аналоги в основном имеют два регулятора, но и встречаются с одним. Редуктора метанового типа почти всегда характеризуются одним регулятором. В их управлении эти настройки являются наиболее проблемными.

Ремонт для газового поколения редукторов с одной уникальной настройкой предусматривает манипуляции исключительно с давлением передаваемого газа. Владельцы автотранспорта с особым энтузиазмом предпочитают «подкручивать» давление самостоятельно

Задав единственное верное и что немало важно, истинное значение давления, один лишь топливный редуктор даст возможность ограничить потребление газа в режимных мощностях за счёт элемента, именуемого винтом жадности

Ремонт обладает некоторыми сложностями в случае, когда винт находится в положении «закрыто». Для сохранения холостого хода в этом случае требуется нарастить давление, процесс которого предусматривает:

  • Проверку редуктора перед настройкой, а именно, открыт ли «винт жадности».
  • После реализации предыдущего этапа можно приступить к регулировочным работам.

Устройство редуктора Lovato

Процесс регулировки

Непосредственно газовый регулятор ловато представлен в виде винта, сжимающего пружину. Для того чтобы его установить, следует учесть:

  • при закручивании подача газа будет сбавляться редуктором;
  • при выкручивании – наростать.

Иногда винты встречаются с левой резьбой, чаще всего она правая. Этот момент зависит от дизайнерской фантазии производителя. Чтобы слегка упростить эту задачу необходимо учесть: при любом вращении ему свойственны вышеперечисленные характеристики изменения давления газа.

Регулировка холостого хода на автотранспорте объясняется степенью тряски мотора. Его спокойная работа свидетельствует о том, что ремонт редуктора выполнен грамотно и качественно.

Итак, запускаем мотор и удерживаем открытой дроссельную заслонку. Затем плавно отпускаем её и сбавляем обороты до тех пор, пока силовой агрегат заглохнет. В тоже время не забывайте условие: газовый редуктор двигателя автомобиля должен продолжать работать. Для «чайников» пояснение: двигателю не заглохнет полностью, если начать кручение регулятора дроссельной заслонкой в произвольном направлении. Если просматривается худшая работа мотора, придётся изменить курс вращения редуктора и восстановить его стабильную деятельность.

Основные требования безопасности

Любое газовое оборудование марки Lovato, независимо от модификации и особенностей, требует исключительно квалифицированного подхода, а поэтому доверять работу по монтажу и регулировке оборудования следует профессионалам. Неграмотные действия или же некомпетентный подход могут привести к выходу из строя дорогостоящего оборудования, а также к серьезным поломкам.

  • отсутствуют обратные хлопки
  • удобная автоматизация системы
  • отличная экономичность в сочетании с долговечностью
  • сохранение динамики двигателя

Вместе с тем, даже если человек постоянно ездит на газе, в топливном баке обязательно должен быть бензин в объеме не менее 10-15 л, чтобы воздушная пробка не повредила бензонасос.

Цены на установку ГБО LOVATO

Сравнение технических данных основных узлов ГБО Lovato

Форсунки

В составе ГБО Lovato они бывают четырех типов. Минимальное время открытия каждой из форсунок составляет (мс):

  • EP – 3,0 (медленные);
  • LP – 2,7 – 3,0 (среднескоростные);
  • KP – 2,0 (премиум — скоростные);
  • DP – 1,8 (для автомобилей с непосредственным впрыском топлива).

Редукторы

Lovato RDJ – 3,2: мощность 140 лошадиных сил. Применяется для автомобилей с мощностью мотора от 90 до 140 лс (70 – 105 кВт).

Редуктор – RDJ UHP: мощность 350 лошадиных сил (220 – 260 кВт). Применяется для автомобилей, имеющих двигатель мощностью до 354 лс (до 260 кВт).

Электронные блоки управления

ЭБУ Lovato Smart Easy Fast C-OBD II отличается от бюджетных блоков управления. Кроме их функций он имеет расширенные настройки. Способен снимать и обрабатывать данные с диагностического разъема автомобиля. Анализирует их и имеет постоянную обратную связь с бензиновым блоком управления. Это позволяет ЭБУ Smart Easy Fast C-OBD II постоянно оптимизировать настройки управления подачей газа.

Установка ГБО своими руками: пошаговая инструкция

Если же владелец автомобиля решился на этот шаг, то каждый этап необходимо выполнять вдумчиво, использовать несколько источников для сравнения инструкций и консультироваться с квалифицированными специалистами. Именно это занимает больше всего времени. При этом установка ГБО на карбюратор своими руками – это возможность повысить уровень знаний и умений.

Начать работу стоит с закупки всех запчастей оборудования. В стандартный комплект газобаллонного оборудования 4 поколения входят:

  1. Комплект ГБО. В его состав могут входить различные элементы, в зависимости от марки автомобиля. Эту информацию лучше уточнять у специалистов. Владельцы производят закупку жгутов, «мозгов», клапана, шлангов, форсунок, датчиков, кнопки и редуктора.
  2. Баллон. Выбирать этот элемент стоит, исходя из конструкции автомобиля. Существуют различные исполнения: в виде тора, прямые и т. д.
  3. Мультиклапан. Желательно, чтобы он был укомплектован выносной системой для заправки.
  4. Сенсор уровня газа.
  5. Программатор, необходимый для настройки блока управления.
  6. Диск, на котором есть инструкция, схемы и прошивка.
  7. Жгут форсунок.
  8. Медные шланги 1,5 и 8 метров, диаметр 8 и 6 соответственно.

Как показывает практика, стоимость всех запчастей находится в районе 20 тыс. руб.

Чаще всего этого оборудования достаточно. Размер затрат может быть различным. Здесь многое зависит от комплекта и стоимости самого баллона. В среднем, общие расходы составляют около 25тысяч рублей.

Очередность выполнения операций:

  • установка баллона;
  • монтаж мультиклапана;
  • монтаж датчика уровня;
  • установка электромагнитного запорного клапана;
  • монтаж магистралей и заправочного устройства;
  • проверка системы на герметичность;
  • монтаж редуктора;
  • врезание и монтаж форсунок в коллектор;
  • сбор магистрали низкого давления;
  • заправка бака и опрессовка;
  • установка «мозгов»;
  • настройка системы и проверка работоспособности.

При установке баллона необходимо учесть, что отверстие под мультиклапан должно располагаться с той стороны, где и заливное отверстие топлива. Мультиклапан устанавливается на баллон при помощи болтов. Процесс установки датчика уровня на мультиклапан может различаться в зависимости от выбранной модели.

Больше всего времени может занять монтаж магистралей и заправочного устройства. В газовом оборудовании 4 поколения имеется две магистрали. Одна используется в качестве основной магистрали, а другая – в качестве заправочной. Для соединения медных трубок используются медные болты и бочонки.

Для того чтобы определить герметичность монтируемой системы, необходимо использовать компрессор. Достаточно будет пропустить через магистрали 5-6 атмосфер, чтобы понять, пропускают ли они воздух.

Редуктор монтируется в подкапотное пространство. Как правило, лучше всего расположить его недалеко от радиатора

Это не так важно, как расположение выходного отверстия. Оно должно быть сверху, и направляться по движению автомобиля

Еще одно условие – это нахождение ниже уровня охлаждающей жидкости.

При фиксации и монтаже форсунок важно, чтобы трубки от них не отличались длиной. Лучше, если они будут короткими

После того, как вся система будет укомплектована, необходимо производить ее настройку.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
