Если АКБ не заряжается:  почему нет зарядки аккумулятора автомобиля и что делать

Причины неисправности генератора на ВАЗ-2107 (инжектор)

Специалисты подсказывают, что на ВАЗ-2107 с инжектором стандартно стоит генератор 5142.3771 (восьмерочный). У него есть одна очень важная особенность: он выдает больше тока – не 55А в час, как другие генераторы, а около 80-90 А. Это связано со свойствами инжектора, которому требуется электроэнергии больше (но и удельная мощность у него выше). Проверять генератор на неисправности специалисты советуют в таком порядке:

  • осмотреть диоды, которые подводят электричество к обмотке возбуждения генератора (если они перегорели, их следует заменить новыми);
  • замерить прибором-тестером уровень напряжения в токопроводящей цепи (если его показатель менее 12 В, то возможно наличие короткого замыкания, значит, проводка перегревается).

Если самому автолюбителю затруднительно провести подобную диагностику, он может обратиться в ближайший автосервис за помощью к квалифицированным специалистам.

Норма для основных свойств аккумулятора

Каким минимальным это значение должно быть, чтобы можно было запустить двигатель? Точного показателя здесь нет. В стандартном состоянии это свойство у полностью заряженной батареи должно составлять в среднем 12,6-12,7 вольт.

Зависимо от конкретных условий этот показатель может незначительно изменяться, и в этом нет ничего плохого. Так например, некоторые производители, заверяют что у их продукции напряжение около 13 – 13,2 В, это допустимо, однако сразу хочу вас предупредить.

Но оно может гулять и в другую сторону, когда падает ниже 12 вольт – это свидетельствует о том, АКБ разряжена на 50%.

В таком случае устройству понадобиться срочная зарядка, поскольку ее эксплуатация в таком состоянии гарантировано приводит к сульфатации пластин свинца. Это снижает и работоспособность АКБ, и продолжительность ее эксплуатации.

Но даже в случае такого низкого напряжения запустить мотор легкового транспорта вполне возможно. Если аккумулятор находится в рабочем состоянии, ему не требуется ремонт и генератор при работе двигателя обеспечивает зарядку батареи, устройство даже в таком состоянии можно смело использовать.

В том же случае, когда данный электрический параметр аккумулятора надает ниже 11,6 В, батарея практически полностью разряженная, дальнейшее ее использование в таком состоянии без подзарядки и проверки на работоспособность невозможно.

Однако на практике это встречается очень редко. Чаще всего для легковых автомашин составляет 12,2-12,49 вольта, что свидетельствует о неполном заряде.

Но в этом нет ничего плохого: снижение работоспособности и качество устройства начинается в том случае, если происходит снижение до 11,9 вольт или ниже.

Какой заряд должна получать АКБ

С напряжением с генератора на автомобильный аккумулятор примерно всё понятно. Но всё равно автомобилисту следует провести более тщательную и комплексную проверку работоспособности.

Главный вопрос в том, какая должна быть нормальная зарядка со стороны генератора для заряжаемого аккумулятора.

Теперь касательно того, какую зарядку в норме должен выдавать генератор на автомобильный аккумулятор. Чтобы автомобиль нормально запускался, причём даже в холодную погоду, зарядный ток от генерирующего устройства должен составлять около 10% от номинальной ёмкости АКБ. К примеру, если батарея имеет ёмкость 70 Ач, то ток заряда должен быть 7 А.

Но это условные характеристики, поскольку также дополнительно учитывается количество дополнительных потребителей. Ведь генератор работает не только на зарядку АКБ, но также питает все остальные потребители в машине во время движения и при запущенном двигателе.

Потому следует внимательнее изучить характеристики, чтобы понять, сколько зарядки для аккумулятора обычно выдаёт генератор легкового автомобиля и как проверить те или иные параметры.

Общие причины постоянного горения лампы АКБ

К ним относятся такие случаи:

  • приводной ремень генератора ослаб, износился или порвался;
  • перегорел предохранитель на участке цепи от замка зажигания до контрольной лампочки (в этом случае зарядка есть);
  • нарушен контакт в разъёмных колодках монтажного блока;
  • неисправность реле-регулятора;
  • неисправность диодного моста;
  • неисправность в цепи дополнительных диодов;
  • обрыв в цепи подвода тока к электромагнитам ротора;
  • нарушение контакта на клеммах аккумуляторной батареи;
  • отсутствие питающего тока на выходе из генератора;
  • износились щётки генератора;
  • нет массы на отрицательном проводе.

Источник многих неисправностей системы зарядки аккумулятора — реле-регулятор напряжения генератора

Лампочка иногда может загореться при включении сигнала поворота

Наиболее частая причина заключается в неполадках диодного моста, плохого контакта в предохранителях поворотов, слабого контакта в массовом проводе щитка приборов. Надо делать ревизию контактов всех колодок на проводах, идущих от генератора. Устранить неисправность обязательно нужно. Ведь в случае неполадки генератора (обрыв в одном из трёх диодов) аккумулятор перестанет получать полную зарядку и через какое-то время будет разряжаться полностью при каждом включении и/или выключении поворотников.

Лампочка тухнет и горит в полнакала

Еле горящая в половину накала лампочка АКБ при работающем двигателе сообщает о неисправности генератора: пробит диодный мост или изоляция в одной из обмоток статора. Реже бывает проблема с замком зажигания. Ключ не может повернуться до упора из-за накопившейся грязи. Ситуацию разрядят несколько капель «жидкого ключа» WD-40 в отверстие для ключа замка зажигания. Иногда может потребоваться ремонт электропроводки автомобиля и своевременная диагностика понижения сигнала на индикаторы.

Лампочка горит при увеличении оборотов

Это сигнал о прекращении зарядки при нажатии на педаль газа. Чаще всего причиной данной неисправности бывает износ токосъёмных колец на валу генератора. Случаются проблемы с ремнём, щётками или подшипниками генератора. Неисправность обязательно нужно найти и устранить. В противном случае от пропажи зарядки аккумулятор может выйти из строя в самый неподходящий момент.

Лампочка загорается на холостом ходу

Лампочка загорается, как только заводится машина. Иногда причина банальна. При работающем на холостых оборотах двигателе включены мощные потребители тока: кондиционер, фары, стеклоочистители. Нагрузка на генератор резко возрастает и аккумулятору элементарно не хватает зарядки. Лампочка начинает периодически вспыхивать. Если ремень генератора слабо натянут, то при включении фар или кондиционера слышится визг буксующего ремня. Но горящая на малых оборотах лампочка АКБ может сигнализировать также о неисправности реле-регулятора или выпрямительного моста. В любом случае неисправность нужно найти и устранить.

Лампочка периодически мигает при работе холодного двигателя

Мигающая лампочка АКБ требует обратить особое внимание на генератор. Возможно, у него износились щётки или медные токосъёмные кольца на валу якоря. Возможно, появился плохой контакт в одной из фаз диодного моста

Часто причина этой неисправности заключается в ослаблении гаек крепления контактов диодного моста или окисления замыкающих поверхностей контактов

Возможно, появился плохой контакт в одной из фаз диодного моста. Часто причина этой неисправности заключается в ослаблении гаек крепления контактов диодного моста или окисления замыкающих поверхностей контактов.

Загорается лампа контроля зарядки АКБ при включении фар

Лампочка загорается при включении фар

Это и есть причина, почему генератор не может выдавать номинальное напряжение при повышении нагрузки. Нужно проверять источник переменного тока на предмет выявления обрыва одной из фаз диодного моста, износ коллекторных колец или щёток.

Лампочка продолжает гореть при выключенном зажигании

В этом случае ток к лампочке может подойти только со стороны системы зажигания. С наибольшей доли вероятности можно предположить проблемы с замком зажигания, включённом контакте реле разгрузки зажигания или сигнализации автомобиля.

И лампочка горит, и зарядка идёт

В этом случае можно предположить пропадание тока в цепи лампы АКБ или на контакте от генератора, или на контакте от замка зажигания. Причины могут быть разные: провод перебит или слетел с разъёма, окислились или заржавели контакты в соединительных колодках. Очень редко причиной может стать реле-регулятор.

Неисправности генератора

Если утечки тока нет, и поездки довольно длительные, значит аккумулятор недозаряжается

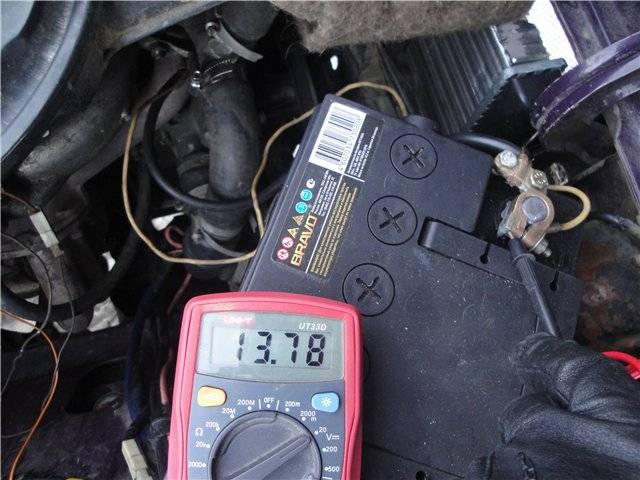

Важно знать какую зарядку должен давать исправный генератор. При заведенном двигателе, нужно проверить напряжение на клеммах аккумулятора

Без включения дополнительных электроприборов, вольтметр должен показывать значения в 13.5 — 14 вольт, именно такой заряд должен выдавать исправный генератор. Если на вольтметре низкое напряжение (меньше 13 вольт), то следует приступить к выявлению причин, почему система не выдает полную зарядку.

Схема зарядки аккумулятора от генератора проста, зачастую он напрямую подключён к главному выходу генератора, посредством толстого кабеля, а иногда даже двух.

При наличии должных знаний, выявить неисправности генератора несложно, для этого потребуется минимум инструментов. Проверку лучше проводить всё по тому же принципу исключения возможных причин от простых и дешевых к сложным и дорогим.

Натяжка ремня

Если приводной ремень порвался или растянулся со временем, генератор будет «пробуксовывать» под нагрузкой. О необходимости подтяжки свидетельствует свист, исчезающий при прогазовке.


Решение — натянуть ремень, в зависимости от конструкции крепления генератора эта процедура может отличаться. Есть три вида натяжителя: пружинный самозатягивающийся, с червячным натяжителем, натяжка при помощи рычага. Без должной натяжки ремня всё чаще будет повторяться ситуация, когда автомобиль работает но не заряжает аккумулятор.

Подшипники

Ротор генератора крутится на подшипниках. Если они заклинили или рассыпались, генератор работать не будет. При замене или натяжке ремня стоит раскрутить и пошатать шкив, люфтов, заеданий и посторонних стуков или гула быть не должно.

Для замены подшипников генератор придется полностью разобрать, потребуется слесарный инструмент, тиски и сьемники.

Если подшипник рассыпался, якорь задевает за обмотки статора, и получается короткое замыкание. Как правило, такой генератор подлежит замене.

Проверка возбуждения

В большинстве автомобилей для начала выработки электрического тока к генератору приходит отдельный провод под напряжением.

Это называется «возбуждение». Чтобы прибор не сгорел и не потреблял электричество при выключенном зажигании, ток подается через сопротивление — лампочку на приборной панели. Если при включении зажигания лампочка не горит, то ток на аккумулятор не подается.

Порядок диагностики:

  1. При включенном зажигании контрольной лампочкой проверяем, есть ли напряжение на клемме «30» генератора. Как правило, к нему подходит синий провод небольшого сечения.
  2. Если напряжения нет, проверяем предохранители.
  3. Предохранители в порядке, проверяем лампочку на приборной панели.
  4. Если лампочка в порядке, проверяем электрическую цепь: предохранители — замок зажигания — приборная панель — генератор. Устраняем обрыв или перетертость изоляции провода.

Щетки генератора

Угольные токосъемники со временем изнашиваются.

Снимаем регулятор напряжения (в обиходе автолюбителей называется «шоколадка»), проверяем длину угольных щеток. Короткие или застрявшие в корпусе щетки могут не прилегать плотно. Они перепаиваются или заменяются вместе с регулятором.

При замене щеток стоит оценить состояние токосьемных медных дорожек ротора. В случае, если щетки прогрызли глубокие канавки, потребуется разборка и замена дорожек. Эта операция возможна только в специализированной мастерской — дорожки привариваются или припаиваются, напрессовываются на вал «на горячую».

Диодный мост

В темное время суток может наблюдаться следующий эффект: фары горят ярче при повышении оборотов двигателя. Это свидетельствует о повреждении регулятора или диодного моста. Что может служить причиной, почему генератор не дает зарядку.

Возможные проблемы

Аккумулятор автомобиля не заряжается от генератора, хотя машина используется регулярно? Поводов для этого немало. Рассмотрим подробнее те из них, с которыми наиболее часто сталкиваются автомобилисты.

Генератор работает, но не заряжает аккумулятор

Значок аккумулятора, светящийся красным цветом на приборной доске при движении автомобиля, сигнализирует о том, что из-за стечения каких-то обстоятельств АКБ перестала получать энергию от генерирующего устройства. То есть генератор работает, но почему-то не заряжает аккумулятор. Первопричина может прятаться как в самом генерирующем устройстве, так и в АКБ. Изначально следует определить повод для утечки тока, а вдобавок измерить напряжение на клеммах, проверить уровень и плотность электролита, что в большинстве своём позволит установить виновника неисправности. Обычно причина заключается в следующем:

  1. Сгоревший предохранитель. Когда это происходит в цепи АКБ, то зарядка не пойдёт непосредственно на батарею, остальные электропотребители авто будут действовать в штатном режиме. Кроме того, вольтметр покажет наличие напряжения в бортовой сети.
  2. Обрыв ремня генератора или ослабление его натяжки. В такой ситуации под нагрузкой генерирующее устройство будет «пробуксовывать»: ремень проскальзывает на шкиве, издавая свистящие звуки. При включении фар индикатор на панели, сигнализирующий о разряде аккумулятора, будет гореть. Устраняют причину неисправности заменой ремня, отрегулировав его натяжку.
  3. Повреждение контактов или проводки. Окислившиеся контактные клеммы АКБ способствуют утечке тока и не позволяют принимать заряд от генератора. Состояние контактов следует проверить не только на самой батарее, но и на генерирующем устройстве, а также на массе автомобиля. Окись удаляют путём чистки или специальным смазывающим составом. Генератор связан с аккумулятором напрямую толстым проводом. При его повреждении или наличии заводских дефектов заряд на батарею поступать не будет.

«Прыгает» зарядка

Иногда величина тока зарядки генератора может колебаться в широком диапазоне. Это отражается не только на полноценном поступлении энергии к АКБ, но и на других потребителях: тусклый свет фар, мигает лампочка освещения салона, магнитола работает с перебоями. Основные причины нестабильности величины поступающей зарядки:

  1. Регулятор генератора неисправен. Прибор, представляющий собой реле, должен обеспечить величину напряжения бортовой сети в допустимых пределах независимо от нагрузки, температурного режима, частоты вращения вала. Устройство датчика – это не что иное, как обычная электронная схема, имеющая выходы к графитным щеткам. Причиной неисправности оборудования может послужить:
    • слабый контакт между проводами или обрыв в электрической цепи;
    • некорректная регулировка;
    • замыкание между контактами;
    • спекание контактов, поломка пружины якоря. Повреждения прибора обычно проявляются в регулярном недостатке заряда аккумулятора или, наоборот, его переизбытке. Проверить устройство на работоспособность можно, используя тестер, переведённый в режим вольтметра.
  2. Выход из строя диодного моста. Конструктивный элемент генератора выполняет функции коллектора, придя ему на смену. Мостовая схема необходима для выравнивания пульсаций переменного тока и преобразования его в постоянный. Основные факторы, приводящие к поломке:
    • неполадки с АКБ – низкая плотность электролита или замыкание между собой его банок;
    • неверно выполненное «прикуривание» от другого авто;
    • грязь или влага, проникшие внутрь корпуса генератора.

Признаки неисправности:

  • мгновенная разрядка полностью заряженного аккумулятора;
  • появление свистящих звуков из-под капота при запуске двигателя или во время движения;
  • на табло высвечивается неисправность рулевого управления, перестаёт действовать усилитель руля;
  • быстро тускнеют фары при движении;
  • выключаются автомагнитола и кондиционер.

Кроме того, есть несколько ситуаций, когда АКБ будет разряжаться интенсивно, но это не связано с неисправностями в системе генератор – аккумулятор:

  1. Срок эксплуатации батареи, установленный заводом-изготовителем, подходит к концу.
  2. Редкие поездки на небольшие расстояния при полной электронагрузке – включено максимальное количество потребителей: фары, магнитола, кондиционер и так далее.
  3. Простаивание в многочасовых пробках при работающем двигателе.

Количество ампер от генератора на АКБ

Также многих интересует вопрос, сколько же ампер в норме выдаёт автомобильный генератор на штатный аккумулятор

Тут важно понимать, что для каждой электросистемы машины сила тока индивидуальная. Она напрямую связана с тем, сколько потребителей энергии в авто, и сколько её нужно для полноценной работы

Дополнительно силы тока должно хватать для зарядки АКБ.

Амперы появляются лишь при условии, что в электросистеме образуется нагрузка и идёт зарядка АКБ. Когда был совершён пуск двигателя, сила тока составляет в среднем от 6 до 10 Ампер. Но постепенно этот показатель будет падать, поскольку протекает процесс зарядки АКБ, которая берёт на себя основное энергопотребление. Если включить фары, аудиосистему, подогрев кресел или зеркал, тогда параметры зарядного тока начнут увеличиваться.

Батарея не заряжается от зарядного устройства

Случается и так, что аккумулятор не берет зарядку, и это тоже становится проблемой, причины которой следует выяснить.

Самая простая причина — аккумулятор полностью разрядился и не может «раскачаться» в режиме зарядки малыми токами. Это происходит, когда батарея долго не использовалась — например, длительное время лежала без применения в магазине, либо на складе. В данном случае можно увеличить ток и попробовать восстановить разрядившийся аккумулятор более экстремальным способом. Во многих случаях данный способ срабатывает, и он, будучи заряженным более сильными токами, частично восстанавливает свои рабочие показатели.

При попытке зарядить аккумулятор от ЗУ, которое неисправно, батарея тоже не будет никак реагировать. Тогда пригодится информация о том, как произвести ремонт зарядного устройства для автомобильного аккумулятора.

Проще всего — подсоединить ее к другому ЗУ и, если процесс пойдет нормально, будет ясно, отчего АКБ не заряжается. Если же батарея не берет зарядку снова, значит, неисправность имеется внутри нее.

В любом случае, если такая проблема возникает во время плановой зарядки АКБ, причина кроется либо в зарядниках, либо в самих аккумуляторах

Важно помнить о том, что автомобильную батарею нужно всегда беречь и проверять ее состояние. Во время зарядки аккумулятор нельзя оставлять без присмотра, особенно если возникает необходимость зарядить его большими токами, или ближе к концу процесса, во время кипения электролита

При проявлении небрежности со стороны владельца может произойти не только то, что «не идет зарядка на аккумулятор», но и взрыв АКБ, и отравление вредными химическими веществами. О том, как правильно заряжать аккумулятор автомобиля зарядным устройством, читайте здесь →

Как видите, существует много причин того, почему аккумулятор может «не брать» зарядку. В некоторых случаях проблему можно решить самостоятельно: все зависит от логики водителя и от его личных навыков в автомобильном деле. Безусловно, всегда следует исходить из своих реальных способностей и, в случае невозможности самостоятельного устранения неисправности, лучше не предпринимать никаких рискованных действий, а обратиться за помощью к грамотному специалисту.

Обрывы в обмотке

Если есть обрыв в обмотке возбуждения, то генератор не дает зарядки. Определяется это просто. Достаточно потрогать генератор рукой. При обрыве обмотки устройство будет нагреваться. Чтобы продиагностировать более точно, от щетки отсоединяют конец обмотки возбуждения и подключают к клемме на генераторе. Замер производят через мультиметр от аккумулятора.

При обрывах мультиметр ничего не покажет. Если вместо прибора используется сигнальная лампа, то она не загорится. Для того чтобы найти проблемную катушку, к каждой их них по очереди подключают провода от АКБ. Если обрыв внутри, катушку меняют. Внешние обрывы устраняют с помощью паяльника.

Устранение неисправностей

Неисправная система индикации давления масла может привести к весьма серьёзным последствиям. Поэтому проблемы такого рода следует решать немедленно.

Необходимые инструменты и приборы

Для проведения ремонтных работ потребуются:

  • новой проводкой;
  • лампочкой;
  • комплект отвёрток;
  • манометр;
  • мультиметр;
  • новый датчик давления масла.

    В ряде случаев потребуется замена датчика давления масла

В список обязательных работ входит замена лампочки в панели приборов, проверка ДДМ, измерение давления и уровня масла в системе.

Замена лампочки

Часто бывает неисправна сама лампочка. Её замена на приборной панели автомобиля ВАЗ 2109 производится следующим образом.

  1. С помощью отвёртки с широким лезвием из торпедо извлекаются кнопки габаритов, ближнего света и аварийных сигналов. От кнопок отсоединяются разъёмы.
  2. Крестообразной отвёрткой откручиваются саморезы крепления накладки консоли приборов.

    Саморезы крепления накладки консоли приборов выкручиваются крестообразной отвёрткой

  3. Вытаскивается автомагнитола, от неё отсоединяются все разъёмы.
  4. По периметру козырька отжимаются металлические защёлки, и козырёк вытаскивается.
  5. Отгибается или полностью снимается сама панель.
  6. Лампочка давления масла заменяется на новую.

    Лампочка давления масла на щитке под номером 21

Диагностика и замена датчика давления масла

Датчик давления масла обычно находится с тыльной стороны блока цилиндров двигателя. Более точно место его расположения можно найти в руководстве по эксплуатации автомобиля. При диагностике ДДМ сначала рекомендуется провести его внешний осмотр — проверить целостность корпуса и контактов. Затем от него отсоединяется и после чистки вновь подключается разъём. Часто этого хватает, чтобы датчик заработал.

На разъёме ДДМ некоторых автомобилей имеется защитный резиновый колпачок, который в процессе длительной эксплуатации расширяется от тепла. Часто именно этим объясняется беспричинное моргание и загорание лампочки.

Обрывы в обмотке

Если есть обрыв в обмотке возбуждения, то генератор не дает зарядки. Определяется это просто. Достаточно потрогать генератор рукой. При обрыве обмотки устройство будет нагреваться. Чтобы продиагностировать более точно, от щетки отсоединяют конец обмотки возбуждения и подключают к клемме на генераторе. Замер производят через мультиметр от аккумулятора.

При обрывах мультиметр ничего не покажет. Если вместо прибора используется сигнальная лампа, то она не загорится. Для того чтобы найти проблемную катушку, к каждой их них по очереди подключают провода от АКБ. Если обрыв внутри, катушку меняют. Внешние обрывы устраняют с помощью паяльника.

Неисправности аккумулятора и их устранение

Вначале уже говорилось о сульфатации. Но есть и другие неисправности непосредственно аккумулятора. Это последнее, что проверяют, если аккумулятор не берет зарядку. Что делать в этой ситуации? Нужно ликвидировать неисправность. Для устранения засульфатированности пластин рекомендуется промыть батарею дистиллированной водой. Предварительно АКБ внутри очищают от мусора. Затем батарее дают полностью высохнуть, после чего ее заряжают, если это возможно.

Плотность электролита доводят до 1,2885 г/см3. Для этого подойдет жидкость, плотность которой составляет 1,4 г/см3. Не стоит допускать закипания и нагревания электролитической жидкости. Процесс зарядки продолжают до тех пор, пока на каждой секции заряд не будет составлять 1,3-1,4 В. Далее ток уменьшают вдвое, но зарядка должна продолжиться. Если через два часа напряжение и плотность не будут меняться, процесс прекращают. В батарею доливают воду и электролит. Напряжение на каждой секции снижают до 1,7 В при помощи лампочки.

Заключение

Итак, мы выяснили, почему в автомобиле генератор не выдает зарядку. Если обнаружены проблемы, связанные с утечкой тока, нужно сразу же приступать к поиску поломки и устранению ее. Генератор является главной частью электрической системы автомобиля. Как и сердце человека, он обеспечивает энергии все приборы и устройства. К генератору необходимо относиться бережно — устанавливать нештатные приборы и акустику с умом. А если возникли неполадки, ремонт лучше не откладывать «на потом». Теперь начинающие автолюбители знают, как проверить генератор – дает зарядку или нет. Это поможет в самостоятельном ремонте.

Если по утрам разряжается аккумулятор, на ходу тускнеет свет фар, с трудом начинают работать дворники — надо обратить внимание на исправность генератора и всей электрической сети. При наличии свободного времени и желания со многими неисправностями можно разобраться своими силами

По возможности лучше обратиться в специализированную мастерскую, так как исправление серьезных поломок требует опыта и наличия специального оборудования.
