Газовая установка 4 поколения, устройство, принцип работы, схема установки

Принцип работы и отличия кнопок

Кнопка 1-2 поколения на карбюраторе имеет два рабочих положения и одно нейтральное.

  • I – двигатель запускается и работает только на бензине (газовый клапан закрыт, горит красная лампочка).
  • II – ДВС переходит на газ, при этом бензиновый электроклапан закрывается и загорается зелёная лампа.
  • 0 (Нейтраль) – служит для выжигания бензина из поплавковой камеры карбюратора.

Изменение вида топлива должно происходить только через нейтральное положение. Если включить сразу газ, в камеры сгорания поступит два вида топлива и мотор, скорее всего, заглохнет.

У некоторых экземпляров имеется индикация уровня топлива в баллоне, а также дополнительная кнопка для предпусковой подачи порции газа, которая нужна для обогащения смеси при пуске прогретого мотора на газу (к примеру, кнопки Lovato, Logo для вакуумного редуктора).

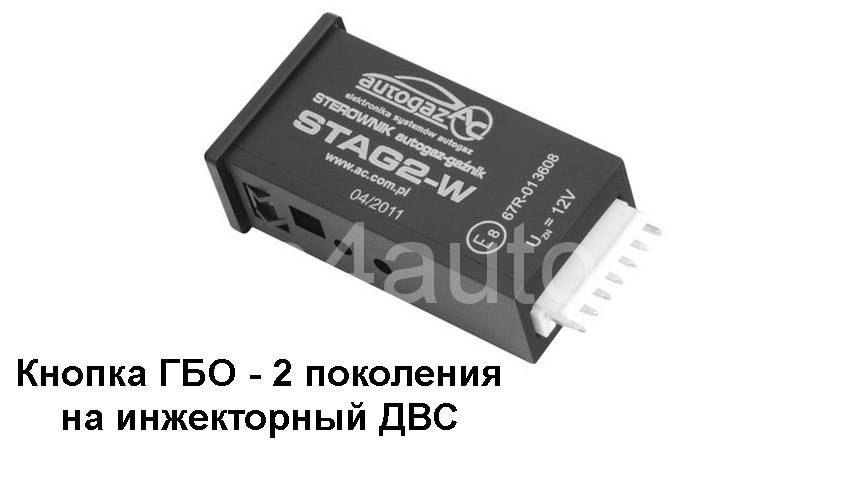

В инжекторном исполнении вместо среднего положения находится автоматический режим (на некоторых видах как, например Стаг 2-W оно может быть крайним). При этой позиции запуск двигателя происходит на бензине, а по достижению определённых оборотов ДВС автоматом включается подача газа.

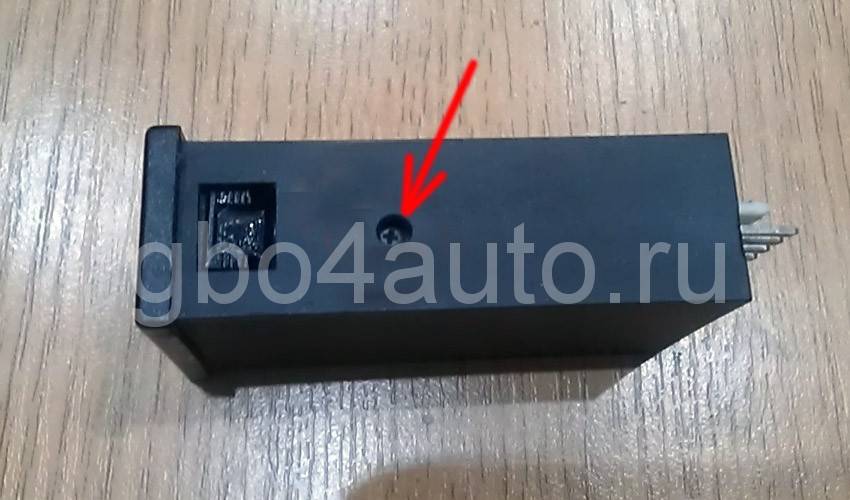

Обороты перехода регулируются с помощью потенциометра на боковой поверхности корпуса. Эта клавиша тоже может идти с индикацией уровня.

Универсальный вариант подразумевает монтаж тумблера, как на инжектор, так и на карбюратор. Переход между режимами осуществляется при помощи перемычки/джампера на корпусе (пример переключатель SVG).

Типичные неисправности и симптомы

Газовое оборудование для автомобилей достаточно надежное. Тем не менее иногда возникают неполадки.

Самые частые из неисправностей:

  • Неработающий указатель газа – изначально имеет малую точность. Можно ремонтировать, можно оставить как есть.
  • Дергается автомобиль – на первом и втором поколении может означать закончившийся газ в баллоне. На более старших версиях необходимо тестировать оборудование на СТО.
  • Проблемы с системой охлаждения двигателя – редуктор ГБО подключается к штатной магистрали охлаждающей жидкости. Из-за этого может возникнуть воздушная пробка или другие проблемы.
  • Значительное падение мощности или большой расход газа – неправильная настройка ГБО.
  • Запах газа – утечка в системе или проблемы с выхлопной системой. В любом случае требуется диагностика и ремонт.
  • Плохо работает мотор на высоких оборотах – возможно, требуется замена фильтров грубой (небольшой фильтр в редукторе) и тонкой очистки (фильтр похож на бензиновый и стоит на газовой трубке после редуктора).

Установка ГБО своими руками: пошаговая инструкция

Если же владелец автомобиля решился на этот шаг, то каждый этап необходимо выполнять вдумчиво, использовать несколько источников для сравнения инструкций и консультироваться с квалифицированными специалистами. Именно это занимает больше всего времени. При этом установка ГБО на карбюратор своими руками – это возможность повысить уровень знаний и умений.

Начать работу стоит с закупки всех запчастей оборудования. В стандартный комплект газобаллонного оборудования 4 поколения входят:

  1. Комплект ГБО. В его состав могут входить различные элементы, в зависимости от марки автомобиля. Эту информацию лучше уточнять у специалистов. Владельцы производят закупку жгутов, «мозгов», клапана, шлангов, форсунок, датчиков, кнопки и редуктора.
  2. Баллон. Выбирать этот элемент стоит, исходя из конструкции автомобиля. Существуют различные исполнения: в виде тора, прямые и т. д.
  3. Мультиклапан. Желательно, чтобы он был укомплектован выносной системой для заправки.
  4. Сенсор уровня газа.
  5. Программатор, необходимый для настройки блока управления.
  6. Диск, на котором есть инструкция, схемы и прошивка.
  7. Жгут форсунок.
  8. Медные шланги 1,5 и 8 метров, диаметр 8 и 6 соответственно.

Как показывает практика, стоимость всех запчастей находится в районе 20 тыс. руб.

Чаще всего этого оборудования достаточно. Размер затрат может быть различным. Здесь многое зависит от комплекта и стоимости самого баллона. В среднем, общие расходы составляют около 25тысяч рублей.

Очередность выполнения операций:

  • установка баллона;
  • монтаж мультиклапана;
  • монтаж датчика уровня;
  • установка электромагнитного запорного клапана;
  • монтаж магистралей и заправочного устройства;
  • проверка системы на герметичность;
  • монтаж редуктора;
  • врезание и монтаж форсунок в коллектор;
  • сбор магистрали низкого давления;
  • заправка бака и опрессовка;
  • установка «мозгов»;
  • настройка системы и проверка работоспособности.

При установке баллона необходимо учесть, что отверстие под мультиклапан должно располагаться с той стороны, где и заливное отверстие топлива. Мультиклапан устанавливается на баллон при помощи болтов. Процесс установки датчика уровня на мультиклапан может различаться в зависимости от выбранной модели.

Больше всего времени может занять монтаж магистралей и заправочного устройства. В газовом оборудовании 4 поколения имеется две магистрали. Одна используется в качестве основной магистрали, а другая – в качестве заправочной. Для соединения медных трубок используются медные болты и бочонки.

Для того чтобы определить герметичность монтируемой системы, необходимо использовать компрессор. Достаточно будет пропустить через магистрали 5-6 атмосфер, чтобы понять, пропускают ли они воздух.

Редуктор монтируется в подкапотное пространство. Как правило, лучше всего расположить его недалеко от радиатора

Это не так важно, как расположение выходного отверстия. Оно должно быть сверху, и направляться по движению автомобиля

Еще одно условие – это нахождение ниже уровня охлаждающей жидкости.

При фиксации и монтаже форсунок важно, чтобы трубки от них не отличались длиной. Лучше, если они будут короткими

После того, как вся система будет укомплектована, необходимо производить ее настройку.

Выбор комплекта гбо

Самый простой способ — выбрать брендовое оборудование под конкретную марку автомобиля.

В составе комплектов от этих брендов присутствуют все необходимые элементы. Начиная от редукторов, форсунок, клапанов и заканчивая специальными электронными модулями, не требующими программирования и дополнительной настройки.

Модельное газовое оснащение автомобиля представляет собой систему, унифицированную под конкретную марку/модель автомобиля или платформу, на которой собирается автомобиль.

Такие системы оснащены всем необходимым крепежом, который унифицирован по посадочным местам и рассчитан на распределение основных узлов в безопасных местах в автомобиле.

Электронная часть модельного оборудования заранее калибруется на заводе под определенную модель машины, а это значительно упрощает настройку и сопряжение ГБО со штатной системой ЭБУ.

Брендовое модельное ГБО имеет ряд преимуществ и недостатков.

Плюсы модельного газового оборудования:

  • не требует сверления большого количества отверстий и монтажа дополнительных фиксаторов и креплений, модельные комплекты подходят «по месту» и отлично устанавливаются на предусмотренные производителем места;
  • не требует вмешательства в электронный блок управления автомобиля;
  • надежность;
  • сохранение дилерской гарантии (только при обращении в специализированные сервисы).

Минусы модельного газового оборудования:

  • высокая стоимость;
  • отсутствие выбора (только ограниченный список брендов и модификаций);
  • большие финансовые затраты на установку в специализированном сервисе.

В случае, если у автолюбителя нет желания и средств тратиться на приобретение брендовых ГБО, то можно пойти другим путем и выбрать универсальный комплект оборудования. Подобные универсальные комплекты в изобилии представлены в ассортиментах многих автомобильных магазинов.

Возможность выбора и приобретения деталей по отдельности делает унифицированные комплекты газобаллонного оборудования весьма привлекательными для покупки. Как правило, установка гбо своими руками, собранного из различных комплектующих не вызывает серьезных трудностей, но требует знания определенных навыков.

Унифицированные комплекты газового оснащения варьируются по своим характеристикам (мощность, количество цилиндров, тип впрыска топлива, наличие турбонагнетателя и т.п).

Ограничивающими факторами в этом случае будут только мощность двигателя и заправочный резервуар. От мощности двигателя будет завесить то, какой именно редуктор и форсунки нужно будет устанавливать, а место расположения заправочного резервуара на всех автомобилях разное, поэтому этот момент стоит учитывать.

Преимущества универсальных газовых систем:

  • низкая стоимость;
  • широкая доступность;
  • совместимость с большим количеством марок и моделей автомобилей;
  • возможность индивидуального подбора комплектующих под определенные условия эксплуатации машины.

Недостатки универсальных газовых систем:

  • есть риск нарваться на брак или подделку;
  • требует проведения дополнительных работ по монтажу и подготовке навесного оборудования;
  • лишение дилерской гарантии (в случае, если авто стоит на заводской гарантии, а установка производится не в сертифицированном сервисе);
  • требует настройки электронного блока управления.

Принцип работы ГБО 4 поколения

Газобаллонное автомобильное оборудование стало популярным благодаря тому, что оно способно нагнетать топливо комбинировано, то есть газ+бензин. Также, по желанию водителя, он может переключить с комбинированного способа только на газовую подачу или же, только на бензиновую подачу в систему ДВС. Также, переключение режимов может происходить автоматически. Панель управления четвертого ГБО маленькая. Она подсвечивается светодиодным индикатором показатель количества газа в баллоне и, на котором есть переключатель режимов подачи топлива.

В основном, панель управления газового оборудования устанавливают с левой стороны под рулевой колонкой, рядом с кнопками регулировки фарами.

Индикаторы топлива

На панели управления ГБО 4 есть 5 светодиодных информационных индикаторов: 4 зеленых и 1 красный. Они расположены в один ряд.

  1. Если горит 1 зеленый сигнал светодиода — это значит, что осталось в баллоне 10 литров газообразного топлива. 10 литров газа достаточно для прохождения пути на расстоянии до 200 км.
  2. Если включилась красная светодиодная лампочка, значит, что осталось минимального количество топлива. Аварийного количества газа хватает, чтобы проехать от 50 до 80 км. При включении красного индикатора, требуется заехать на заправку.

Панель управления газобаллонного оборудования

Есть еще красный индикатор на пульте, сверху в углу. Он работает в мигающем режиме. Когда замигал, значит, что двигатель пока работает на бензине, но вскоре произойдет переключение на газ. Красная лампочка на пульте управления мигает всякий раз, когда автомобиль только что завелся. После того, как мотор наберет рабочую температуру, система ГБО переведет на газ.

Способность ГБО системы работать в комбинированном режиме повышает надежность стабильной работы ДВС машины. Также, одна заправка позволяет проехать большее расстояние. Особенно, это удобно в малонаселенных местностях, где расстояния до заправок большие или, если топливо не качественное. Кроме вышеперечисленных плюсов, можно легко сделать автомобиль не угоняемым. Чтобы включить противоугонку авто, достаточно снять коммутатор, без которого ни бензиновое, ни газовое топливо поступать в инжекторную систему ДВС не будет.

Если в автомобиле установлен двигатель с дорогой системой впрыска топлива с катализатором, который очищает выхлопные газы, то установленная система ГБО 4 поколения понизит расход топлива и продлит ресурс самого катализатора.

Такое оборудование назначается для двигателей, которые соответствуют требованиям экологических норм по вредным веществам ЕВРО 3 и выше. В этом оборудовании есть импульсный впрыск топливо-воздушной смеси, который выполняет команды контроллера отдельного блока управления с микропроцессором. Блок управления (БУ) считывает и генерирует данные микропроцессора и дает сигналы управления, которые открывают электромагнитные форсунки впрыска газового топлива и, которые блокируют форсунки подачи бензина.

Данные, по которым система создает нужную концентрацию для подачи в систему двигателя:

  1. Давление газа.
  2. Температура редуктора.
  3. Температура газа.

При возникновении случая, когда давление поступающего газа уменьшается и становится ниже предельно допустимого, система ГБО 4 выключает газовые форсунки и включает бензиновые форсунки. Таким образом, осуществляется перевод работы ДВС с газа на бензин.

Необходимые материалы и инструменты

Чтобы правильно подойти к делу, нужно заранее запастись необходимыми деталями:

  • USB адаптер/микросхема;
  • кабель;
  • разъём (колодка для подключения);
  • паяльник и материалы для пайки;
  • термоусадочная трубка разного диаметра;
  • изолента;
  • мультиметр или контрольная лампочка;
  • бокорезы (кусачки).

Если в наличии имеется ненужный шнур, например от старого мобильного телефона, на котором присутствует плата с маркировкой PL2303, можно из него соорудить данный шнурок.


Шнур от телефона

Но мы сделаем проще, в интернет магазинах уже есть практически готовое решение за приемлемую цену. В частности на Aliexpress (Алиэкспресс), можно купить адаптер для ГБО 4 поколения (TTL модуль PL2303) и все необходимые элементы для сборки шнура.


USB TO TTL конвертер с платой PL2303, кабель 4 pin RS232, влагозащищённый разъём

Здесь стоит отметить, что такой провод (китайского производства) не предусмотрен для слишком частого применения. К тому же из-за длинны (1 метр) не на всех автомобилях его будет удобно использовать. Но в частном пользовании он будет неплохо работать.

Лучше всего докупить медный с тремя жилами, мягкий, экранированный провод в любом электротехническом магазине. Длинны в 2-2,5 м. вполне хватит для удобной настройки ГБО прямо из салона авто.

Фишка подойдёт от бензонасоса ВАЗ-2110.

Видео

В этом видео показывается и рассказывается о видах газобаллонного оборудования для автомобилей. Полезное видео, даже показывается отрывок, как с 9 этажа бросают полный газовый баллон и он не взорвался.

В этом видео автомобиль Сузуки Гранд Витара с ГБО 4 поколения. Так как расход топлива у Suzuki Grand Vitara очень большой, его выгодно перевести на газовое оборудование.

В этом видео показаны последствия взрыва автомобиля на газу.

В этом видео испытываются газовые баллоны на прочность. Для тех, кто думает, ставить или не ставить ГБО в авто.

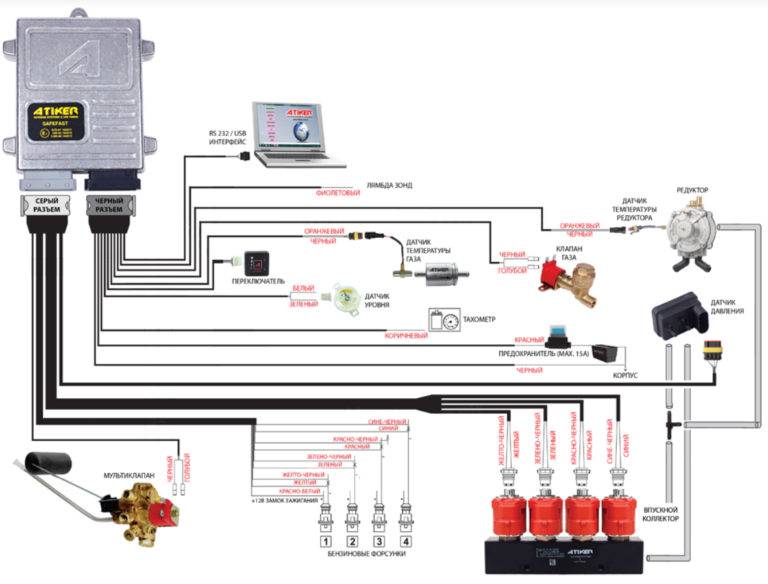

Устройство и схема работы ГБО 4

Устройство ГБО:

  1. Баллон для газообразного топлива.
  2. Мультиклапан.
  3. Узел подготавливающий, распределяющий и впрыскивающий газовое топливо в систему ДВС автомобиля.

Устройство мультиклапан монтируется на горловину газового баллона. Он служит для возможности заправки баллона, для нормированного экономного расходования газа, когда мотор работает и потребляет газ.

Устройство мультиклапана:

  • Клапан входной или заправочный.
  • Клапан выходной или расходный.
  • Клапан аварийный или скоростной.
  • Стрелка заправки баллона.
  • Патрубок забора топлива.

Аварийный или скоростной клапан устанавливается для своевременного перекрытия расходного канала в случае, когда расход газа резко увеличился, например, при повреждение трубки от баллона до ДВС.

Устройство системы подготовки и распределения газа:

  1. Редуктор одноступенчатый, если в баллоне — пропан. Редуктор двухступенчатый, если в баллоне — метан. Функция редуктора в том, что он переводит топливо из жидкого состояния в газообразное. Двухступенчатый редуктор (когда в баллоне метан) еще может понижать давление.
  2. Форсуночная рампа с жиклерами.
  3. Фильтры для очистки газа.

При работе, система газового баллонного оборудования 4 поколения не допускает того, чтобы в канале впуска появлялись хлопки, которые могут быть в оборудовании с плохо синхронизируемыми системами подачи механическим путем. Благодаря этому, ГБО четвертого поколения без опаски можно устанавливать на двигатели, имеющими пластиковые коллекторы и регулируемыми геометрией подачи газовоздушной смеси.

После установки газового оборудования в автомобиль, требуется настроить момент зажигания. Зажигание корректируется потому, что время сгорания газа больше, чем у бензина и октановое число выше. Газовая система требует раннего зажигания, то есть угол опережения должен быть больше.

Для улучшения работы ДВС на газу специально изготавливаются свечи зажигания. Но и обычные свечи зажигания обеспечивают хорошую бесперебойную работу двигателя авто. Зажигание настраивают посредством электронного вариатора.

Как и в случае с ДВС без ГБО, мотор с газобаллонным оборудованием 4 поколения можно тюнинговать, то есть производить чип-тюнинг ДВС. В результате чего улучшаться номинальные технические характеристики мотора и изменится температура, при достижении которой будет происходить автопереключение режима подачи вида топлива.

Регулировка

После окончания проверок начинаем регулировку системы.

  • Переключив тумблер на кнопке выбора вида топлива, на котором работает автомобиль, в положение «Бензин» заводим двигатель автомобиля в обычном режиме и прогреваем его на бензине до рабочей температуры (80-90°С).
  • Пока двигатель прогревается до рабочей температуры на дозаторе выкручивают винт/винты для полного открытия канала поступления газовой смеси к смесителю.
  • Винт подачи смеси во 2 камеру закручиваем до упора.

На редукторе испарите есть 2 винта:

  • 1-й – винт холостого хода им регулируют количество пропан-бутановой смеси, которая будет подаваться в двигатель при закрытой мембране редуктора.
  • 2-й винт чувствительности, которым регулируется момент открытия мембраны и давление газа при нажатии на дроссель.
  1. Перед началом регулировок винт 1 заворачиваем до упора, потом откручиваем на  1 оборот, винт 2 заворачиваем до упора и откручиваем на 3 оборота.
  2. При достижении двигателем рабочей температуры (80-90°С) переводим переключатель положения вида топлива в нейтральной положение (для двигателей  оснащенных карбюратором) для вырабатывания бензина из поплавковой камеры.
  3. После полной выработки остатка бензина из поплавковой камеры (двигатель пытается заглохнуть) переводим тумблер кнопки выбора режимов топлива в положение «ГАЗ».
  4. Винтом 1 стараемся выставить обороты холостого хода порядка 750-850 об/мин. Не давая двигателю заглохнуть с помощью дроссельной заслонки.
  5. После выставления устойчивого холостого хода начинаем аккуратно заворачивать винт 2 и искать момент, когда автомобиль начнет менять свою работу, пытаясь заглохнуть.
  6. Далее открытием дроссельной заслонки доводим обороты двигателя до 3000 -3500, поддерживаем их,  и начинаем закручивать винт подачи на смесителе (при 2 камерах закручиваем винт подачи «I» 1-й камеры)пока не услышим что двигатель становится «вялым» — это переходной момент.
  7. После обнаружения такого поведения двигателя винт подачи на смесителе откручиваем на 0,5 – 0,75 оборота и так оставляем.
  8. Заново винтом 1 на редукторе выставляем устойчивые обороты холостого хода порядка 750-850 оборотов. Откручиваем на 1 оборот винт подачи смеси на смесителе «II» во 2 камеру. Проверяем настройку редуктора и дозатора автомобиля в движении, при необходимости подкорректируем настройку.

При необходимости увеличения или уменьшения оборотов, при которых инжекторный двигатель сам переходит на работу на пропано-бутановой смеси, необходимо:

путем проворачивания регулировочного сопротивления на кнопке переключателе добиться необходимого значения нужного параметра.

Для карбюраторного автомобиля время задержки автоматического отключения газа при пуске двигателя на газовой смеси регулируется аналогично путем проворачивания регулировочного сопротивления на кнопке переключателе по часовой стрелке (уменьшает), против часовой  — увеличивает.

На этом регулировка ГБО 2 поколения заканчивается.

https://youtube.com/watch?v=5lSKDD-DrH4

Последнее обновление — 12 октября 2019 в 04:41

После того как газовое оборудование установлено на автомобиль, необходимо правильно откорректировать его работу. Также в ходе эксплуатации транспорта на газу или после ремонта, может потребоваться диагностика, а затем калибровка/регулировка ГБО.

В данной статье мы расскажем, как выполняется настройка ГБО 4 поколения своими руками.

«Играем» с подачей бензина

Четвертое поколение ГБО очень «хитрое» и в него встроены интересные алгоритмы добавки бензина. Таким образом, одновременно в камере сгорания могут оказаться газ

ибензин .

Как известно, «на газу» автомобиль ведет себе не так динамично, как на бензине. Инженеры Lovato хорошо прочувствовали эту проблему и создали режим довпрыска бензина

при резких ускорениях. В итоге мы получаем увеличение скорости сгорания газа за счет присутствия бензина и следовательно повышение мощности. Различия в мощности между бензином и газо-бензином практически отсутствуют. На больших ровных участках, когда не нужно быстро разгоняться подается только газ. Преимущественно городской режим и довпрыск бензина не создадут хорошей экономии и если вам не нужно, что бы авто был таким же «прытким», как и на бензине, то добавку бензина можно отключить, делается это в программе Lovato Easy Fast в меню «Конфигурация», на вкладке «Карта», ползунком чувствительности.


Lovato Easy Fast — дополнительный впрыск бензина

Можно так же настроить добавку бензина в тяжелых условия

, например, при определенных высоких оборотах или помочь газовым форсункам, когда те открыты полностью. Эта помощь возможна, когда время бензиновых форсунок не превышает 16 мс. Программа Lovato Easy Fast в меню «Конфигурация», на вкладке «Переключение», пункты «Холостой ход» и «Работа на высоких оборотах».

Сравнение технических данных основных узлов ГБО Lovato

Форсунки

В составе ГБО Lovato они бывают четырех типов. Минимальное время открытия каждой из форсунок составляет (мс):

  • EP – 3,0 (медленные);
  • LP – 2,7 – 3,0 (среднескоростные);
  • KP – 2,0 (премиум — скоростные);
  • DP – 1,8 (для автомобилей с непосредственным впрыском топлива).

Редукторы

Lovato RDJ – 3,2: мощность 140 лошадиных сил. Применяется для автомобилей с мощностью мотора от 90 до 140 лс (70 – 105 кВт).

Редуктор – RDJ UHP: мощность 350 лошадиных сил (220 – 260 кВт). Применяется для автомобилей, имеющих двигатель мощностью до 354 лс (до 260 кВт).

Электронные блоки управления

ЭБУ Lovato Smart Easy Fast C-OBD II отличается от бюджетных блоков управления. Кроме их функций он имеет расширенные настройки. Способен снимать и обрабатывать данные с диагностического разъема автомобиля. Анализирует их и имеет постоянную обратную связь с бензиновым блоком управления. Это позволяет ЭБУ Smart Easy Fast C-OBD II постоянно оптимизировать настройки управления подачей газа.

Преимущества ГБО четвёртого поколения

ГБО 4-ого поколения по сравнению со своими старшими предшественниками имеет ряд несомненных достоинств. К ним относятся:

  • Максимальная экономичность двигателя за счёт точности образования необходимой газовой смеси для каждого его режима работы.
  • Мягкая работа силового агрегата, полное отсутствие характерных для ранних типов ГБО «хлопков».
  • Высокая степень экологичности двигателя, отвечающая требованиям Евро-3/4, за счёт полного и качественного сгорания топлива. При этом реальное снижение мощности мотора получается не более 2%.
  • Универсальность оборудования, позволяющая устанавливать его практически на всех марках современных авто за счёт программной и аппаратной совместимости с системой самодиагностики EOBD.
  • Унифицированные разъёмы блоков, исключающие ошибки монтажа оборудования по невнимательности персонала и снижающие его трудоёмкость.
  • Высокая надёжность работы оборудования и доступная цена, получаемые за счёт применения современных технологий производства.

Основные проблемные вопросы, связанные с эксплуатацией ГБО

В период эксплуатации автомобиля с ГБО 4-ого поколения может наблюдаться ухудшение его динамических характеристик. Причинами такого явления могут быть:

  • неисправность редуктора или его некорректная настройка, в том числе и дозатора;
  • засорение фильтра;
  • пониженная температура газовоздушной смеси (характерно для зимнего периода эксплуатации);
  • чрезмерное обогащение смеси из-за пониженной температуры редуктора.

Ещё кое-что полезное для Вас:

Если автомобиль долго заводится, причиной этого может быть:

Видео: ГБО 4-ого поколения на Suzuki Grand Vitara new

  • неисправность диафрагмы редуктора или его неправильная настройка;
  • дефект расходного электромагнитного клапана (механическое заедание якоря или наличие короткого замыкания витков);
  • отказ электронного блока, выраженный в отсутствии разрешающего сигнала на подачу газа или в выработке некорректного сигнала несоответствующего необходимому количеству топлива;
  • неисправность стартера, который «сажает» напряжение аккумулятора при запуске, в результате которого электромагнитные клапаны не срабатывают;
  • износ поршневых и цилиндрических поверхностей двигателя, приводящих к снижению давления в цилиндрических головках;
  • если используется вакуумный редуктор, то дополнительной причиной плохого запуска может быть то, что во входном коллекторе создаётся недостаточное разрежение из-за необходимости подсоса. В таких случаях может выручить отдельный электромагнитный насос, обеспечивающий принудительную подачу топлива.

Профилактические мероприятия

Уход и обслуживание системы ГБО включает в себя следующие мероприятия:

Необходимо регулярно осматривать ГБО на предмет её герметичности, чтобы исключить утечку газа. У пропана и метана характерный запах. Почувствовав неладное, конкретное место протечки можно обнаружить, намылив предполагаемые стыки, трещины и соединения, выполненные с помощью хомутов, мыльным раствором. В первую очередь проверяют уплотнители на гайках на предмет изношенности, соединения резиновых трубок со штуцерами.
Чистят или меняют газовый фильтр через 10 тыс. пробега либо при очередной замене масла в двигателе. В большинстве систем не нужно отсоединять трубку, достаточно перекрыть кран мультиклапана на баллоне.
Примерно раз в два года следует снимать и делать профилактическую очистку газового редуктора

Делают это осторожно, нужно следить за тем, чтобы не порвалась мембрана. После окончания работ выполняют проверку на предмет утечек газа

От этого зависит безопасность эксплуатации ГБО.
Масло в газовом двигателе автомобиля загрязняется гораздо меньше, однако менять его следует с периодичностью, указанному автопроизводителями.

После монтажа ГБО обязательно выполняют корректировку угла зажигания, так как время сгорания и октановое число у газового горючего большее. Требуется более раннее зажигание, то есть больший угол опережения. Корректировку угла зажигания (УОЗ) производят при помощи электронного вариатора.

Для качественного техобслуживания автомобиля лучше становиться на регулярные осмотры в техцентр.

Сколько можно сэкономить?

Наконец, самое главное и интересное – подсчет денег. Ни один из редукторов, которые достались бесплатно, пригодным к эксплуатации признан не был. Сэкономить позволил баллон с уже установленным мультиклапаном – итоговая стоимость за весь комплект и работу составила 320 долларов, или 812 рублей. Еще в 50 рублей обошлось переосвидетельствование баллона.

Первые пройденные 293 км в загородном режиме от заправки до заправки определенно порадовали: поездка обошлась в 20,30 рубля. Путем нехитрых подсчетов расход получился на уровне 6,8 л на 100 км. Тот же отрезок пути, пройденный на бензине, обошелся бы в 36 руб. с учетом расхода топлива около 6,2 л на «сотню» (установка производилась при стоимости АИ-95 1,94 руб. за 1 л). Через сколько же все это окупится?

Как правило, на пропане расход увеличивается в среднем на 10-15%, но за точку отсчета возьмем именно 15%. С текущими ценами на газ и АИ-95 об окупаемости можно будет говорить примерно после пробега 12.000 км: в городском цикле этот километраж обойдется в 2116 руб. на бензине или в 1266 руб. на пропане. Разница составит 849 руб., но это в частном случае при помощи изначально бесплатного баллона. В среднем же при стоимости ГБО «под ключ» около 1000 руб. говорить об окупаемости можно будет спустя 15.000 км, опять же если речь о поездках в городе с расходом бензина около 9 л/100 км.

Конечно, на деле все это займет немного больше времени и километров, поскольку автомобиль заводится и прогревается до определенных температур на бензине. Однако, даже с учетом этого фактора, выгода все равно очевидна. Если уж совсем упрощать, то на «чистую» экономию с ГБО можно будет рассчитывать примерно через год. Вполне вероятно, что ускорить этот процесс поможет как раз повышение цен на топливо. В январе 2021 года разница в стоимости между АИ-95 и ПБА составляла 80 коп., на текущий момент она равняется уже 94 копейкам.

Впрочем, к этой теме мы вернемся позже, а заодно поделимся и реальным опытом эксплуатации. Стоило оно того в принципе и как сильно ГБО влияет на привычки в эксплуатации авто?

Кнопка ГБО для инжекторного двигателя

Кнопка переключения гбо 2 поколения на инжектор имеет индекс «W» и несколько измененную проводку.

Переключатель вида топлива ГБО имеет 3 положения:

  • Только бензин (при этом режиме работе двигатель работает исключительно на бензине, световой индикатор при этом не светится или светится красным цветом);
  • Только газ (этот аварийный режим предназначен для запуска двигателя на газу без предварительного прогрева на бензине, световые индикаторы при таком режиме работы будут мигать)
  • Автомат (при выборе этого режима работы автомобиль заводится в штатном режиме на бензине, а при достижении заданного количества оборотов переключается на газ. Индикация при этом показывает уровень газа в баллоне).

Настройка кнопки ГБО 2 поколения для инжектора

Функционал переключателя для инжекторного ДВС включает в себя:

  • Индикацию,
  • Встроенный эмулятор с задержкой времени,
  • Возможность регулирования количества оборотов, при которых происходит автоматическое переключение двигателя с бензина на газ.

Для автоматической работы автомобиля следует правильно настроить кнопку ГБО, в частности выставить необходимое количество оборотов, при которых будет происходить смена режима работы двигателя.

Регулировка происходит с помощью вращения по часовой или против часовой стрелки потенциометра, который расположен непосредственно на самом устройстве. Оптимальным считаются обороты от 1500 до 2500.

В зависимости от времени года и погодных условий количество оборотов можно менять:

  • устанавливать более низкие обороты для летнего периода времени
  • более высокие для зимы, чтобы переключение на газ не происходило при непрогретом двигателе.

В комплекте с кнопкой поставляются:

  • Набор проводов для подключения к ГБО.
  • Пластиковая крепежная скоба для крепления устройства к торпеде автомобиля или в другое удобное место.
  • Монтажные клеммы для подключения питающих приборов (клапан редуктора, эмулятор и т.д.).
  • Предохранитель и провод питания.

Подключать переключатель вида топлива к питанию без предохранителя категорически не рекомендуется. После подключения в обязательном порядке должна присутствовать защита от короткого замыкания.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
