Устанавливаем ГБО 4 поколения своими руками

Инструкция по демонтажу

Если решение демонтировать газовое оборудование принято, весь процесс можно разделить на несколько частей.

Но независимо от того какая будет последовательность в первую очередь надо принять меры безопасности. В частности:

1. израсходовать газ в баллоне или стравить его (как сделать это правильно, можно узнать из этой статьи);
2. перекрыть подачу топлива из баллона, закрутив вентиль мультиклапана;
3. спустить остатки газа, открутив расходную магистраль от редуктора-испарителя либо мультиклапана;
4. выпустить газ из подающего шланга, сняв его со штуцера рампы газовых инжекторов или редуктора.

Затем найти подъёмник или смотровую яму. Обязательно снять клемму/ы АКБ.

Электрическая часть

Если вы понятия не имеете, кто и как ставил оборудование, для начала необходимо ознакомиться с электросхемой по установке ГБО 4. В 99% случаев плюс/минус она будет совпадать. Базовые принципы одни и те же, но бывают и исключения. Также лучше иметь представление об устройстве ГБО 4.

Итак, первым делом необходимо снять разъёмы со следующих деталей:

• катушка электроклапана блока запорной арматуры на баллоне и датчик уровня топлива (при наличии);
• бензиновые и газовые форсунки;
• мап-сенсор;
• газовый клапан редуктора (может быть выносной);
• вариатор УОЗ (если имеется);
• ЭБУ оборудования (электронный блок управления);
• датчик температуры газа на редукторе.

Далее нужно отключить сигнальный провод (часто он коричневого цвета) от катушки зажигания, также он может быть соединён с датчиком положения распредвала.

Убедившись, что лямбда регулирование задействовано в работе ГБО, аккуратно снять изоляцию в месте разрыва провода (чёрного цвета) датчика кислорода. Отрезать провод (как правило, коричнево-фиолетовый) и заизолировать соединение в обратном порядке.

Сигнальный провод датчика кислорода

Также отсоединить плюсовой (красный) провод от замка зажигания или он может быть припаян к питающему проводу первой бензиновой форсунки.

Самая важная часть при демонтаже – это отключение проводки от бензиновых форсунок. Здесь есть два способа:

1. снять старую «косу» и на её место установить новую;
2. оставить родной жгут.

При выборе второго способа, нужно также обратиться к схеме подключения. Тут необходимо отрезать по два провода на каждой форсунке, припаянных в разрыв сигнального штатного. Один однотонный направлен к блоку управления двигателем, второй с полоской идёт к газовому контроллеру.

После чего спаиваем сигнальный провод бензиновой форсунки. Изолируем места пайки и одеваем фишки на инжекторы.

В салоне автомобиля снимаем разъём и демонтируем кнопку выбора топлива и зуммер.

Теперь можно аккуратно снять все кабеля, заранее освободив их от стяжек и хомутов. Также демонтировать контроллер газового оборудования и вариатор.

Механическая часть

В этой части, следует обратить внимание на демонтаж редуктора-испарителя. Так как его обогрев подключен к радиатору отопителя салона, чтобы минимизировать потери охлаждающей жидкости, лучше всего пережать подающий патрубок печки зажимами, перед тройником и после

Демонтаж тройника и патрубков редуктора

Затем открутить хомуты, вынуть тройник и на его место установить трубку/переходник подходящего диаметра (желательно металлический). При этом нужно подставить ёмкость, т.к из шлангов испарителя выльются остатки тосола/антифриза. Ту же процедуру произвести с обраткой.

Далее следует снять с автомобиля:

• трубку с фильтром тонкой очистки и мап сенсором;
• вакуумную трубку от сенсора к впускному коллектору;
• редуктор и шланги;
• газовую рейку с форсунками;
• расходную магистраль (под днищем автомобиля);
• заправочную трубку;
• ВЗУ с кронштейном (заправочный клапан);
• газовый баллон.

После чего надо аккуратно выкрутить штуцера из впускного коллектора и заглушить отверстия. Заглушки можно изготовить из болтов с подходящей резьбой. При этом обрезать их до минимальной длины, чтобы не перекрыть впускной тракт. На резьбу желательно нанести герметизирующий фиксатор.

Если вакуумная трубка подключена путём врезки, следует поступить аналогичным способом.

Основные требования безопасности

Любое газовое оборудование марки Lovato, независимо от модификации и особенностей, требует исключительно квалифицированного подхода, а поэтому доверять работу по монтажу и регулировке оборудования следует профессионалам. Неграмотные действия или же некомпетентный подход могут привести к выходу из строя дорогостоящего оборудования, а также к серьезным поломкам.

• отсутствуют обратные хлопки
• удобная автоматизация системы
• отличная экономичность в сочетании с долговечностью
• сохранение динамики двигателя

Вместе с тем, даже если человек постоянно ездит на газе, в топливном баке обязательно должен быть бензин в объеме не менее 10-15 л, чтобы воздушная пробка не повредила бензонасос.

Цены на установку ГБО LOVATO

Выбор комплекта гбо

Самый простой способ — выбрать брендовое оборудование под конкретную марку автомобиля.

В составе комплектов от этих брендов присутствуют все необходимые элементы. Начиная от редукторов, форсунок, клапанов и заканчивая специальными электронными модулями, не требующими программирования и дополнительной настройки.

Модельное газовое оснащение автомобиля представляет собой систему, унифицированную под конкретную марку/модель автомобиля или платформу, на которой собирается автомобиль.

Такие системы оснащены всем необходимым крепежом, который унифицирован по посадочным местам и рассчитан на распределение основных узлов в безопасных местах в автомобиле.

Электронная часть модельного оборудования заранее калибруется на заводе под определенную модель машины, а это значительно упрощает настройку и сопряжение ГБО со штатной системой ЭБУ.

Брендовое модельное ГБО имеет ряд преимуществ и недостатков.

Плюсы модельного газового оборудования:

• не требует сверления большого количества отверстий и монтажа дополнительных фиксаторов и креплений, модельные комплекты подходят «по месту» и отлично устанавливаются на предусмотренные производителем места;
• не требует вмешательства в электронный блок управления автомобиля;
• надежность;
• сохранение дилерской гарантии (только при обращении в специализированные сервисы).

Минусы модельного газового оборудования:

• высокая стоимость;
• отсутствие выбора (только ограниченный список брендов и модификаций);
• большие финансовые затраты на установку в специализированном сервисе.

В случае, если у автолюбителя нет желания и средств тратиться на приобретение брендовых ГБО, то можно пойти другим путем и выбрать универсальный комплект оборудования. Подобные универсальные комплекты в изобилии представлены в ассортиментах многих автомобильных магазинов.

Возможность выбора и приобретения деталей по отдельности делает унифицированные комплекты газобаллонного оборудования весьма привлекательными для покупки. Как правило, установка гбо своими руками, собранного из различных комплектующих не вызывает серьезных трудностей, но требует знания определенных навыков.

Унифицированные комплекты газового оснащения варьируются по своим характеристикам (мощность, количество цилиндров, тип впрыска топлива, наличие турбонагнетателя и т.п).

Ограничивающими факторами в этом случае будут только мощность двигателя и заправочный резервуар. От мощности двигателя будет завесить то, какой именно редуктор и форсунки нужно будет устанавливать, а место расположения заправочного резервуара на всех автомобилях разное, поэтому этот момент стоит учитывать.

Преимущества универсальных газовых систем:

• низкая стоимость;
• широкая доступность;
• совместимость с большим количеством марок и моделей автомобилей;
• возможность индивидуального подбора комплектующих под определенные условия эксплуатации машины.

Недостатки универсальных газовых систем:

• есть риск нарваться на брак или подделку;
• требует проведения дополнительных работ по монтажу и подготовке навесного оборудования;
• лишение дилерской гарантии (в случае, если авто стоит на заводской гарантии, а установка производится не в сертифицированном сервисе);
• требует настройки электронного блока управления.

Сколько можно сэкономить?

Наконец, самое главное и интересное – подсчет денег. Ни один из редукторов, которые достались бесплатно, пригодным к эксплуатации признан не был. Сэкономить позволил баллон с уже установленным мультиклапаном – итоговая стоимость за весь комплект и работу составила 320 долларов, или 812 рублей. Еще в 50 рублей обошлось переосвидетельствование баллона.

Первые пройденные 293 км в загородном режиме от заправки до заправки определенно порадовали: поездка обошлась в 20,30 рубля. Путем нехитрых подсчетов расход получился на уровне 6,8 л на 100 км. Тот же отрезок пути, пройденный на бензине, обошелся бы в 36 руб. с учетом расхода топлива около 6,2 л на «сотню» (установка производилась при стоимости АИ-95 1,94 руб. за 1 л). Через сколько же все это окупится?

Как правило, на пропане расход увеличивается в среднем на 10-15%, но за точку отсчета возьмем именно 15%. С текущими ценами на газ и АИ-95 об окупаемости можно будет говорить примерно после пробега 12.000 км: в городском цикле этот километраж обойдется в 2116 руб. на бензине или в 1266 руб. на пропане. Разница составит 849 руб., но это в частном случае при помощи изначально бесплатного баллона. В среднем же при стоимости ГБО «под ключ» около 1000 руб. говорить об окупаемости можно будет спустя 15.000 км, опять же если речь о поездках в городе с расходом бензина около 9 л/100 км.

Конечно, на деле все это займет немного больше времени и километров, поскольку автомобиль заводится и прогревается до определенных температур на бензине. Однако, даже с учетом этого фактора, выгода все равно очевидна. Если уж совсем упрощать, то на «чистую» экономию с ГБО можно будет рассчитывать примерно через год. Вполне вероятно, что ускорить этот процесс поможет как раз повышение цен на топливо. В январе 2021 года разница в стоимости между АИ-95 и ПБА составляла 80 коп., на текущий момент она равняется уже 94 копейкам.

Впрочем, к этой теме мы вернемся позже, а заодно поделимся и реальным опытом эксплуатации. Стоило оно того в принципе и как сильно ГБО влияет на привычки в эксплуатации авто?

Датчик массового расхода воздуха

Начать обсуждение того, какие элементы необходимо использовать в системе ГБО 2 поколения на ВАЗ, стоит с самого дорогостоящего элемента — датчика воздуха, проходящего через фильтрующий элемент к дроссельной заслонке. Блок управления двигателем внутреннего сгорания использует показания этого датчика, чтобы управлять работой системы впрыска. Исходя из данных, полученных от ДМРВ, электронная система управления считает количество топлива, которое необходимо подать для правильного смесеобразования.

Также вычисляется наиболее оптимальный угол опережения зажигания. Монтаж датчика массового расхода воздуха производится только лишь после фильтрующего элемента. А если точнее, то он находится между фильтром и дроссельной заслонкой. Именно здесь проходит поток чистого воздуха, который расходуется двигателем. Стоит заметить, что это один из самых дорогих элементов электронной системы управления двигателем и ГБО 2 поколения, цена ДМРВ составляет порядка двух тысяч рублей.

Как установить смеситель и бензиновый клапан

Смеситель крепят между карбюратором и коллектором. Места соединения герметизируют резиновыми прокладками или силиконовым герметиком. Тщательная заделка стыков предохраняет баллонное оборудование от попадания воздуха в систему.

Бензиновый клапан ГБО

Бензиновый электроклапан врезают со стороны места соединения топливного трубопровода к бензонасосу.

Внимание! Бензиновый электроклапан устанавливают после бензонасоса. В противном случае бензонасос не сможет подавать топливо в карбюратор

Для установки клапана разрезается необходимая часть трубы на участке между бензонасосом и карбюратором. В полученный разрез вставляют клапан. Места соединения герметизируют и обжимают хомутами.

Затем приступают к монтажу газового клапана. Его устанавливают с противоположной стороны от бензинового электроклапана. К газовому клапану присоединяют выход топливопровода.

Какое ГБО выбрать для автомобиля

Для установки ГБО на автомобиль используется аппаратура четырех поколений.

Аппараты первого поколения использовались на этапе внедрения природного газа в качестве топлива. Такими устройствами оснащены первые двигатели на природном газе.

ГБО для автомобиля первого поколения

Системы второго поколения внедрялись на автомобилях с бензиновым двигателем. Широко используются на современных моделях с карбюраторным двигателем.

ГБО второго поколения

Аппаратура третьего поколения размещалась в период перехода от двигателей карбюраторного типа к технике с инжекторным зажиганием. Использование аппаратов этого поколения является экспериментальным направлением.

ГБО третьего поколения

Оборудование четвертого поколения используется на современных образцах с инжекторным зажиганием. Конструкция снабжена блоком автоматического управления. В связи со сложностью конструкции агрегаты монтируют в специальных технических центрах.

ГБО четвертого поколения

Краткая информация о бренде

Продукция Польской компании Digitronic — это мультибрендовое газобаллонное оборудование для любых автомобилей. Ключевыми поставщиками комплектующих, являются такие известные фирмы, как Стако (Stako), Вальтек (Valtek), Томасетто (Tomasetto), Стаг (AC), АЕБ (AEB), EMER Palladio (Эмер Палладио), Фагумит (Fagumit), чьё производство находится как в Европе, так и по всему миру.

На сегодняшний день на территории России в шестнадцати регионах работают сертифицированные установочные станции диджитроника. Кроме этого, компания имеет развитую дилерскую сеть во всех регионах страны.

Компания активно занимается популяризацией своего товара, что положительно влияет на его продвижение. Не считая розничных покупателей, только оптовые клиенты компании находится более чем в 200 городах РФ и СНГ, чья численность составляет около 1300.

Основные причины, по которым ГБО Диджитроник пользуется огромным спросом среди автолюбителей и фирм занимающихся эксплуатацией транспортных средств:

• индивидуальные предложения по подбору оборудования;
• оперативная техническая поддержка (регулировка онлайн);
• обучение персонала (для станций по установке оборудования);
• предоставление гарантии на работу и оборудование (с возможностью расширения);
• наличие полного ассортимента запасных частей на складах;
• быстрые поставки запчастей;
• гибкая ценовая политика;
• высокий уровень сервисного обслуживания.

К тому же, из-за широкого распространения газового оборудования этой марки во всем мире, рынок ГБО наводнили подделки. Особенно распространен «китайский digitronic», не имеющий никакого отношения к оригинальному производителю.

Отличия оригинала блока управления от подделки

Поэтому компанией был разработан ряд мер, по борьбе с контрафактом, одной, из которых является подтверждение подлинности продукции путем ее регистрации в собственной системе.

Изготовление кабеля ГБО

Что потребуется для настройки ГБО?

• кабель ГБО (его-то мы и будем делать)
• драйвер кабеля ГБО
• ноутбук с временем автономной работы около 2-х часов
• программа Lovato Easy Fast
• obd-адаптер
• мобильный телефон с bluetooth программой Torque или ODB Doctor
• прочитайте статью о сути настройки ГБО Ловато

Итак, на наше авто уже установлено ГБО 4 поколения, требуется произвести его настройку. Начнем с разъема, его можно найти неподалеку от блока ГБО. Он спрятан под черным колпачком и выглядит как показано ниже. Именно к нему мы и будем подключаться.

Распиновка разъёма Lovato

• GND (масса)
• Rx (прием данных)
• Tx (передача данных)
• +12 (питание, нам не пригодится)

Правильное подключение кабеля ГБО к разъёму:

В интернете приведено 2 вида распиновок этого кабеля и они противоречат друг другу. Если бы у меня тогда под рукой был вольтметр, пошел Ва-Банк:) Как оказалось, если перепутать и подключить массу кабеля ГБО на +12 разъема — ничего страшного не происходит, но лучше так не ошибаться. Rx и Tx можно путать местами. Rx и Тx адаптера должны быть подключены к Tx и Rx ГБО соответственно, т.е. перекрестно. Абсолютно понятно, что работать кабель будет, только после правильного подключения всех пинов.

Наш кабель	Разъём блока ГБО
GND	GND
Rx	Tx
Tx	Rx
нет	+12

Где взять преобразователь USB→UART?

Вы можете удивиться, но дата-кабель, ценой около 100$, можно изготовить самостоятельно за 3$. По факту, этот кабель не что иное, как USB→UART адаптер со специальными уровнями TTL. С этой задачей прекрасно справляется микросхема PL2303HX:

• Можно заказать преобразователь на чипе PL2303HX на AliExpress, ориентировочный ценник 0.85$.

Китайский преобразователь USB в UART.

Дата кабель от старого сотового телефона.

Для подключения к разъему ГБО Lovato очень удобно использовать DIP-штырьки, купить можно в любом магазине радиодеталей или заказать с AliExpress, их можно ломать и использовать по одному.

Планка пинов для DIP-монтажа.

Припаяйте провода к этим штырькам и вашему адаптеру. Рекомендую сделать провода достаточно длинными, что бы можно было конфигурировать ГБО из салона авто, это требуется для онлайн-настройки, об этом позже.

В итоге, у нас должен получится примерно такой кабель:

Самодельный кабель для ГБО.

Работает ли наш кабель? Последние тесты.

Для работы адаптера устанавливаем драйвер (скачать можно с сайта разработчика микросхемы Profilic PL2303HX). Если вы используете пиратскую версию микросхемы, драйвера установятся, но не будут работать, эта проблема реашается установкой драйвера более ранней версии(скачать можно в конце статьи). Проверить работоспособность свежесобранного кабеля можно программой Com Port Toolkit. Рабочая программа условно делится на две части: левая панель передача, правая прием.

Замкните между собой контакты Rx и Tx, таким образом, все что вы отправите через этот кабель, будет сразу же им принято. В левой панели Com Port Toolkit

попробуйте отправить несколько байт, если в правом окне отобразятся эти же байты, значит кабель исправен.

Установка баллона, магистралей и заправочного оборудования

Начинать установку ГБО следует с баллона. Если автомобиль имеет кузов седан, а багажник внушительных размеров, то лучше воспользоваться цилиндрическим баллоном с большей вместительностью. Крепить его нужно к задней части багажного отделения машины.

У хэтчбека багажники небольшого размера, поэтому лучше применять тороидальный баллон. Чтобы крепление баллона было надежным, необходимо использовать прорезиненные ленты. Для правильного закрепления баллона следует сделать замеры и обозначить точки для будущих отверстий. Также необходимо отметить места, в которых будет проходить магистраль высокого давления. Сделав разметку, следует в кузове просверлить отверстия в соответствующих местах и нанести антикоррозийную грунтовку.

При установке баллона нужно следить, чтобы специальный клапан размещался на верхней части баллона. После этого необходимо установить устройство для заправки. Его можно разместить в любом удобном месте, которое не слишком загрязняется при эксплуатации машины. Основное требование – это размещение магистрали от заправочного устройства к баллону в таком месте, которое недоступно для повреждений.

Магистраль изготовляется из латунных трубок. Для исключения повреждений следует размещать магистраль рядом с бензиновым трубопроводом.

Установка ГБО своими руками: пошаговая инструкция

Если же владелец автомобиля решился на этот шаг, то каждый этап необходимо выполнять вдумчиво, использовать несколько источников для сравнения инструкций и консультироваться с квалифицированными специалистами. Именно это занимает больше всего времени. При этом установка ГБО на карбюратор своими руками – это возможность повысить уровень знаний и умений.

Начать работу стоит с закупки всех запчастей оборудования. В стандартный комплект газобаллонного оборудования 4 поколения входят:

1. Комплект ГБО. В его состав могут входить различные элементы, в зависимости от марки автомобиля. Эту информацию лучше уточнять у специалистов. Владельцы производят закупку жгутов, «мозгов», клапана, шлангов, форсунок, датчиков, кнопки и редуктора.
2. Баллон. Выбирать этот элемент стоит, исходя из конструкции автомобиля. Существуют различные исполнения: в виде тора, прямые и т. д.
3. Мультиклапан. Желательно, чтобы он был укомплектован выносной системой для заправки.
4. Сенсор уровня газа.
5. Программатор, необходимый для настройки блока управления.
6. Диск, на котором есть инструкция, схемы и прошивка.
7. Жгут форсунок.
8. Медные шланги 1,5 и 8 метров, диаметр 8 и 6 соответственно.

Вам будет интересно >> Установка ГБО 4 поколения на Рав 4

Как показывает практика, стоимость всех запчастей находится в районе 20 тыс. руб.

Чаще всего этого оборудования достаточно. Размер затрат может быть различным. Здесь многое зависит от комплекта и стоимости самого баллона. В среднем, общие расходы составляют около 25тысяч рублей.

Очередность выполнения операций:

• установка баллона;
• монтаж мультиклапана;
• монтаж датчика уровня;
• установка электромагнитного запорного клапана;
• монтаж магистралей и заправочного устройства;
• проверка системы на герметичность;
• монтаж редуктора;
• врезание и монтаж форсунок в коллектор;
• сбор магистрали низкого давления;
• заправка бака и опрессовка;
• установка «мозгов»;
• настройка системы и проверка работоспособности.

При установке баллона необходимо учесть, что отверстие под мультиклапан должно располагаться с той стороны, где и заливное отверстие топлива. Мультиклапан устанавливается на баллон при помощи болтов. Процесс установки датчика уровня на мультиклапан может различаться в зависимости от выбранной модели.

Больше всего времени может занять монтаж магистралей и заправочного устройства. В газовом оборудовании 4 поколения имеется две магистрали. Одна используется в качестве основной магистрали, а другая – в качестве заправочной. Для соединения медных трубок используются медные болты и бочонки.

Для того чтобы определить герметичность монтируемой системы, необходимо использовать компрессор. Достаточно будет пропустить через магистрали 5-6 атмосфер, чтобы понять, пропускают ли они воздух.

Редуктор монтируется в подкапотное пространство. Как правило, лучше всего расположить его недалеко от радиатора

Это не так важно, как расположение выходного отверстия. Оно должно быть сверху, и направляться по движению автомобиля

Еще одно условие – это нахождение ниже уровня охлаждающей жидкости.

При фиксации и монтаже форсунок важно, чтобы трубки от них не отличались длиной. Лучше, если они будут короткими

После того, как вся система будет укомплектована, необходимо производить ее настройку.

4. Схема установки ГБО 4-го поколения

Как рассмотрено выше, принцип работы ГБО 4-го поколения полностью отличается от всех схем ГБО и требует немалых знаний и навыков для установки. И я бы рекомендовал установку этого оборудования делать у специалистов, на специальной станции, которая имеет все необходимое для этого оборудование.

Но, если вы хотите сделать это самостоятельно и не боитесь ошибиться (а ошибка может повлечь поломку вашего автомобиля, которую будет трудно устранить даже специалисту), то для начала работ, помимо того оборудования, которое у вас уже есть, понадобится некоторое дополнительное оборудование, а именно:

• ноутбук с программным обеспеченьем той системы ГБО, которую вы будете устанавливать;
• шнур (для данной системы);

для точной настройки, очень важно (обязательно) иметь сканер. Приведем пример установки системы ZENIT на LANOS (все другие АВТО оборудуются аналогично)

Приведем пример установки системы ZENIT на LANOS (все другие АВТО оборудуются аналогично).

Повторюсь, что установка редуктора, баллона, ВЗУ и магистралей ничем не отличается от обычной установки ГБО и описана выше.

Компоновка подкапотного оборудования может быть произвольной, размещение компонентов оборудования не играет роли и может меняться, это процесс творческий и зависит от мастера, важным условием является надежность и качество соединений как электрических, так и механических, плюс нужно учитывать некоторые нюансы установки.

Закончим установку механической части оборудования.

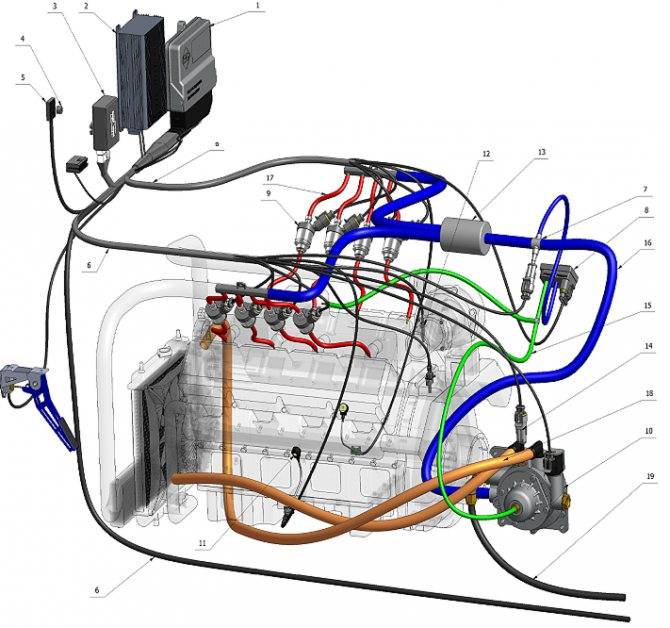

Монтажная схема механической части оборудования

Врезка штуцеров подачи газа

Огромное значение имеет врезка штуцеров подачи газа в коллектор. Эту операцию нужно выполнять на снятом впускном коллекторе. Штуцера врезаются под углом (30º – 45º) к направлению потока воздуха в коллекторе, максимально близко к впускным клапанам (или бензиновым форсункам), смотри фото № 55, 56.

Фото № 55

Фото № 56

Выводы

Почитав отзывы, и полистав сайт производителя, авторы статьи склоняются к мнению о том, что молодость бренда дает о себе знать. Возможно, по прошествии еще 5-10 лет качество, техническая поддержка и наличие квалифицированных кадров станут преимуществами систем ГБО Альфа. Пока же это огромный минус, который сдерживает многих от покупки продукции российского производителя.

Отдельным пунктом хочется отметить цену комплекта, которая, казалось бы, должна быть гораздо дешевле аналогов. Но и в этом пункте что-то не сложилось у производителя, и комплект ГБО Альфа не уступает ценой именитому Digitronic. Поэтому, приобретать или нет разработку отечественного производителя каждый для себя должен решить сам.

Источник
