Как правильно заглушить клапан егр на дизеле

Неучтённый воздух

Проблема неучтённого подсоса возникает из-за нарушения герметичности. Ошибкам EGR часто сопутствуют ошибки измерения воздушного потока воздуха датчиком расходомера MAF. В системах с вакуумным управлением старого образца встречаются ошибки по турбинному наддуву

К их диагностике следует относиться с особым вниманием

Поскольку причины возникновения неполадок во всех трёх случаях различаются, подходы к диагностике и ремонту тоже будут разными. Безусловно, во многом они определяются конструкцией силовой установки. Предположим, что неисправность обнаружена, её источники установлены точно и безошибочно. Теперь нужно найти пути решения проблемы.

Типы конструкций EGR

Хотя принцип работы всех систем одинаков, их конструктивное исполнение отличается большим разнообразием. В любой системе EGR главной деталью является клапан. Отличия состоят в способе управления его работой и, соответственно, составе элементов. Впервые EGR появились на американских автомобилях еще в начале 70-х годов прошлого века. Они были пневмомеханическими, то есть управлялись только разряжением впускного коллектора. Как и любая механическая система, она не отличалась высокой точностью работы. С внедрением электронных систем управления двигателем EGR стали электропневматическими (Euro-2 и -3), а в дальнейшем появились и полностью электронные (Euro-4 и -5).

Клапан EGR может устанавливаться на впускном коллекторе, во всасывающем тракте, или непосредственно на блок дроссельных заслонок. Так как в дизельных двигателях система EGR перепускает большее количество отработанных газов, то и клапаны в таких системах имеют перепускное отверстие большего диаметра по сравнению с бензиновыми. В некоторых дизелях, особенно турбированных, давление на впуске может превышать давление на выпуске, что делает невозможным рециркуляцию выхлопных газов. В таких случаях для создания необходимого пониженного давления во впускной трубопровод устанавливаются регулирующие (вихревые) заслонки.

В пневмомеханических системах клапан удерживается в закрытом состоянии пружиной. При подаче разрежения в вакуумную полость мембрана преодолевает сопротивление пружины и открывает клапан. Выхлопные газы по каналу проходят в задроссельную зону впускного коллектора. Патрубок клапана EGR подключается к впускному коллектору в области дроссельной заслонки. На холостых оборотах и при торможении дроссельная заслонка закрыта, разрежение над заслонкой практически отсутствует, клапан EGR закрыт. При средних нагрузках двигателя дроссельная заслонка приоткрыта, и так как под ней возникает разрежение, то клапан EGR открывается. При полной мощности дроссельная заслонка открыта, разрежение в области дроссельной заслонки слабое, клапан EGR будет закрыт.

EGR с MAP датчиком

EGR с DPFE датчиком

EGR с датчиком положения клапана

Электропневматическая EGR

EGR с датчиком температуры выхлопных газов

В электропневматических системах EGR работой клапана управляет контроллер двигателя на основании показаний датчиков. В зависимости от того, какой датчик является основным, различают четыре типа систем:

  • с датчиком противодавления выхлопных газов;
  • с датчиком температуры выхлопных газов;
  • с датчиком положения клапана EGR;
  • с датчиком давления на впуске МАР (либо датчиком массового расхода воздуха МАF) вместе с датчиком кислорода (лямбда – зондом).

Кроме того, используются и другие датчики системы управления двигателем, например: датчик положения дроссельной заслонки, температуры охлаждающей жидкости и др. На разных двигателях состав датчиков может меняться. ЭБУ в нужные моменты подает управляющие сигналы на электроклапан, который подключает или отключает источник разрежения к пневмоклапану EGR, Электроклапан имеет только два положения: открыт и закрыт. В более совершенных системах используется электропневматический преобразователь, который обеспечивает плавное регулирование степени рециркуляции. Для создания разряжения в некоторых конструкциях EGR может использоваться вакуумный насос.

В электронных системах EGR управление клапаном осуществляет непосредственно блок управления двигателем без использования вакуума. Существует две основные конструкции цифровых клапанов EGR: с тремя или двумя разновеликими отверстиями. Отверстия закрываются соленоидами в разных комбинациях. При трех отверстиях можно получить 7 различных уровней рециркуляции, при двух отверстиях – три уровня. Еще более совершенным является клапан, степень открытия которого определяет ЭБУ через шаговый электродвигатель. Таким образом, получается плавное регулирование потока выхлопных газов.

На некоторых двигателях в системе EGR применяется дополнительное охлаждение газов. Для этого клапан рециркуляции включается в штатную систему охлаждения. Такая мера позволяет еще больше снизить выброс оксидов азота.

Стоит ли глушить ЕГР на дизеле?

Достижения технического прогресса делают жизнь людей удобной и комфортной. Но за внешним благополучием, связанным с использованием новейших технологий, скрываются серьезные экологические проблемы. Особенно это актуально для жителей мегаполисов, которые ежедневно вынуждены дышать загрязненным воздухом. Чтобы как-то исправить ситуацию, инженеры разработали приспособление для уменьшения вредных выбросов в атмосферу.

EGR (Exhaust Gas Recirculation) – это система рециркуляции отработавших газов в двигателях внутреннего сгорания, способная сократить количество токсичных отходов.

Заменить клапан EGR или очистить,- Что лучше?

На некоторых двигателях клапан EGR легкодоступен. Но на многих автомобилях чтобы добраться до клапана ОГ, необходимо разобрать полмотора. В этом случае только один демонтаж клапана обойдется вам в кругленькую сумму. Особенно, если в клапане есть дефект и у вас нет ни какого выбора, кроме как демонтировать клапан с машины. Стоит здесь отметить, что если в вашей машине, для того чтобы добраться до клапана ОГ, придется демонтировать множество компонентов в подкапотном пространстве, то нет смысла проводить его очистку и т.п. работы. В этом случае целесообразнее будет установить просто новый клапан, поскольку при его очистке в будущем вам может снова понадобиться его демонтировать с машины, что опять будет связано с огромными денежными затратами.

Также обращаем ваше внимание на то, что при замене клапана EGR на новый во многих автомобилях может потребоваться заново прописать новый клапан в блоке управления двигателем при помощи компьютера. То есть по сути, нужно будет научить этот новый клапан работать именно так, как это было предусмотрено автопроизводителем

Как вы уже поняли друзья, для настройки работы нового клапана необходимо специальное диагностирующее оборудование (компьютерный автомобильный сканер). Если у вас нет такого устройства, то после замены клапана ОГ вам придется обратиться в технический автоцентр.

Последствия «глушения» ЕГР

Устанавливая вместо клапана заглушку, водителям стоит принимать во внимание, что такой ход имеет ряд положительных и отрицательных последствий. К первым можно отнести:

  • уменьшается вероятность образования нагара в коллекторе;
  • улучшается динамика транспортного средства;
  • исключается необходимость регулярной замены клапана;
  • незначительно увеличивается срок службы масла.

К неблагоприятным последствиям можно отнести:

  • ускоренный износ катализатора (при его наличии);
  • загорается лампочка Check Engine, из-за чего вы не сможете выявить другие неисправности при их регистрации системой);
  • увеличивается расхода топлива;
  • повышается износ клапанов.

Теперь вы ознакомлены со всеми последствиями отсутствия клапана EGR. Тратить деньги на его замену или установку заглушки – это личное решение каждого водителя.

Какие функции выполняет клапан ЕГР на дизеле

Главная деталь всей системы — это клапан. Он регулирует количество отработанных газов, которые повторно используются при сгорании топлива. Клапан может управляться с помощью:

  1. Электроники – датчик положения передаёт сигнал контроллеру.
  2. Электропневматики – управление осуществляется путём измерения давления на коллекторе и температуры воздуха на впуске.

Во время работы двигателя на холостом ходу клапан открывается на 50%. При увеличении нагрузки он начинает постепенно закрываться. Это обеспечивает необходимую мощность двигателя. Клапан также закрывается во время прогрева дизеля, до тех пор, пока температура силового агрегата не поднимется до необходимого значения.

Клапаны EGR могут быть вакуумными и цифровыми, их функцией является регулирование количества газов, что подаются в камеру сгорания

Зачем глушить клапан EGR

Начнем с того, что система EGR устанавливается на дизельный двигатель для соответствия ДВС жестким экологическим нормам и стандартам, которые действуют в развитых странах. EGR в основном призвана снизить уровень оксидов азота в отработавших газах двигателя.

Система осуществляет частичное перенаправление отработавших газов обратно во впускной коллектор, благодаря чему количество кислорода в топливно-воздушной смеси понижается, образование оксидов азота становится менее интенсивным и токсичность выхлопа укладывается в заданные нормы.

Клапан системы EGR открывается в нужное время, благодаря чему часть от общего объема отработавших газов попадает обратно во впуск для подачи в цилиндры двигателя. Как показывает практика, клапан рециркуляции отработавших газов часто забивается в процессе эксплуатации. Необходимость глушить егр возникает по причине того, что сажа и другие компоненты выхлопа быстро выводят указанный элемент из строя, забитая система препятствует подаче чистого воздуха для максимально эффективного сгорания дизтоплива.

На качественной европейской солярке чистка клапана егр может потребоваться один раз в 40 или даже 60 тыс. км. Езда на отечественном дизтопливе заставляет производить указанную процедуру каждые 20-30 тыс. км.

Сейчас читают:

Более того, актуальность оснащения двигателя такой системой ставится многими специалистами под сомнение. Отключение ЕГР закономерно приводит к тому, что происходит увеличение уровня выбросов оксидов азота. Параллельно с этим выбросы сажи, углекислого и угарного газа заметно понижаются. Также после отключения системы ЕГР происходит снижение расхода топлива, так как повышается количество кислорода во впуске и смесь сгорает в цилиндрах более эффективно.

Другими словами, польза от работы такой системы рециркуляции выхлопа сомнительна. Экологические показатели улучшаются незначительно по сравнению с потерей мощности двигателя, увеличенным расходом горючего и затратами на сервисное обслуживание EGR.

Также встречаются отдельные утверждения о том, что быстрое загрязнение клапана егр и подача выхлопа во впуск приводят к усиленному нагарообразованию и коксованию камеры сгорания. Неисправности системы EGR, которые зачастую связаны с некорректной работой клапана егр, приводят к неустойчивой работе двигателя и повышенному расходу топлива. В мотор попадает сажа и смолы, происходит процесс ускоренного окисления дизельного моторного масла, что сильно влияет на общий моторесурс дизельного двигателя.

Необходимость отключать систему ЕГР зачастую возникает на пробегах около 80-120 тыс.км. Дело в том, что после такого пробега двигатель немного изнашивается. Отработавшие газы, которые перенаправляются во впуск, имеют более высокую степень загрязнения.  Далее происходит их перемешивание с картерными газами, а результатом становится появление мощного слоя из смолистых отложений во впускном коллекторе, на клапане егр, а также на клапанах самого двигателя.

Пропускное сечение во впуске забивается отложениями, дизельный двигатель постепенно теряет мощность. Забитый клапан ЕГР приводит к появлению ошибок, автомобиль может неожиданно перейти в аварийный режим. Вполне очевидно, что в подобной ситуации необходим срочный ремонт системы рециркуляции отработавших газов или же ее отключение путем глушения клапана егр.

Как правильно заглушить клапан ЕГР на дизеле

Правильное отключение EGR на дизеле предполагает:

  1. Механический способ глушения клапана.
  2. Отключение при помощи блока управления.

На первом этапе устанавливают механическую заглушку клапана, после чего систему отключают на электронном оборудовании. Следует знать, что только физически заглушить клапан бывает достаточно лишь на некоторых автомобилях. После осуществления механического блокирования клапана требуется его программное отключение в ЭБУ, иначе на панели приборов будет гореть лампа «check» по причине ошибки системы рециркуляции, а двигатель задействует аварийный режим, при котором ограничивается отдаваемая мощность.

Самый простой вариант заглушки клапана осуществляется следующим образом:

Клапан, который чаще всего располагают возле впускного коллектора, снимают, открутив несколько болтов.
Если необходимо, демонтируют впускной коллектор и чистят его каналы от загрязнений.
Извлекают прокладку, расположенную на месте крепления клапана.
Снятая прокладка используется в роли шаблона, по которой вырезают из стального листа прокладку-заглушку, и проделывают в ней отверстия под болты. Нередко заглушку под некоторые модели автомобилей можно встретить в продаже.
Обратная установка клапана с применением прокладки и заглушки

Затяжка болтов производится с особой осторожностью из-за их хрупкости.
Отключают вакуумные шланги, так как они в системе открытия клапанов больше не задействуются.
Внесение изменения в прошивку ЭБУ, чтобы избавиться от ошибки EGR.

Отключение системы рециркуляции отработанных газов ЕГР/EGR

Отключение клапана ЕГР (от англ аббревиатуры EGR – Exhaust gasrecirculation, рециркуляция отработанных газов). В русскоязычном варианте эту систему так же называют АГР

Для чего нужна система ЕГР/АГР?

Данная система была разработана инженерами для улучшения экологических норм – снижения выбросов в атмосферу окисей азота, вредных для здоровья человека.

Топливная смесь, сжигаемая в цилиндрах, состоит из топлива (дизельное топливо, бензин или газ) и воздуха из атмосферы. Воздух, в свою очередь, содержит около 21% кислорода и 78% азота. При высоких температурах, которые достигаются при горении топливной смеси в цилиндрах двигателя, азот окисляется, образуя те самые вредные выбросы

Принцип работы

Система состоит из следующих основных компонентов: патрубков, забирающих из выпускного коллектора часть выхлопных газов, клапана ЕГР и его привода, патрубков, ведущих к впускному коллектору

Работа клапана ЕГР управляется и контролируется электронным блоком управления двигателем (ЭБУ/ECU). В программе (прошивке) ЭБУ определено, в каком отношении будет подаваться в цилиндры топлива, воздуха и отработанных газов для разных режимов работы

В режимах работы двигателя, требующих максимальной мощности, в цилиндры подается 100% воздуха и не подаются отработанные газы. В переходных режимах, где не нужна большая отдача мощности от двигателя, ЭБУ открывает клапан ЕГР, строго дозирует подачу отработанных газов и топливной смеси, контролируя эту работу

Отключение системы

Отключение системы рециркуляции отработанных газов заключается в отключении управления этой системой, её контроля и настройка топливной смеси на работу без отработанных газов.

Так как работа системы определена в ЭБУ, то необходимо его перепрограммировать: скачать программу, её изменить и записать обратно в ЭБУ. В зависимости от типа ЭБУ, возможно производить работы через диагностический разъем или его разбирать, если существует защита от программирования

Надо понимать, что при программном удалении ЕГР работа двигателя будет настроена на чистый воздух и необходимо обеспечивать физическую блокировку подвода отработанных газов во впускной коллектор. На заглушенном двигателе клапан находится в закрытом состоянии и при отключении системы он никогда уже не откроется – управление будет отключено. Если на клапане в большой степени присутствует нагар, то существует вероятность, что он не будет герметичным. В этом случае его необходимо будет снять и чистить или ставить заглушки

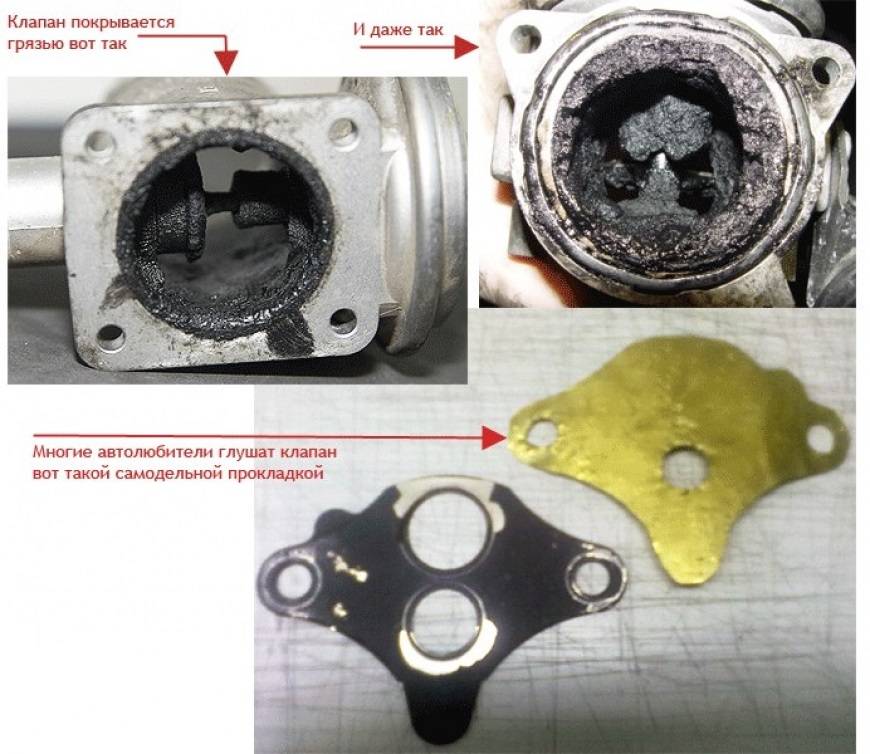

Вот некоторые примеры клапанов ЕГР с большим слоем нагара. ЕГР от BMW:

ЕГР от Mercedes

На фото не вооруженным глазом видны в большой степени отложения смолы и сажи

Плюсы и минусы отключения ЕГР

Если система рециркуляции отработанных газов вышла из строя, то в большинстве случаев ЭБУ двигателя включает специальный режим работы – аварийный режим: включается индикация «checkengine» на приборной панели, в память ЭБУ записывается код возникшей ошибки, ограничивается мощность двигателя (для турбированных – ограничиваются обороты, отключается турбина). На дизельных двигателях, удовлетворяющих евро 4 и установлен сажевый фильтр, неработающий клапан может привести к быстрому засорения сот фильтра (*)

При отключении этой системы можно навсегда решить её проблемы

Помимо решения проблем, так же улучшаются характеристики работы двигателя. Это связано с тем, что его работа настраивается на чистый воздух. Такими манипуляциями нельзя увеличить мощность при работе «газ в пол», так как ЕГР в этом случае закрыт (как было описано выше), но в переходных режимах работа улучшается

Так как выхлопные газы содержат частицы сажы и смолы, поступая обратно в цилиндры, они вызывают больший износ двигателя и ухудшают качество моторного масла, в конечном счете приводящее в выходу двигателя из строя

Из отрицательных сторон отключения можно лишь привести незначительно возросший уровень выброса в атмосферу вредных окисей азота

(*) Стоит отметить, что при наличии сажевого фильтра работы по удалению клапана ЕГР рекомендуется выполнять совместно с удалением сажевика

Контакты:

Остались вопросы? Звоните

Пишите:

Стоимость работ

Программное отключение ЕГР

 *от 5000 руб

Установка физических заглушек

 *от 1000 руб

*Точную стоимость работ уточняйте по телефону у наших менеджеров

Примеры

Вот несколько работ по удалению системы ЕГР. По интересующему Вас автомобилю можно посмотреть отчеты в соответствующем разделе

Решение проблем с EGR

Итак, устранить неисправность можно следующими способами:

  • замена клапана на новую оригинальную деталь;
  • использование китайских аналогов;
  • удаление EGR из системы с программным отключением;
  • программное закрытие клапана.

О первом способе мы уже говорили. Он не самый простой и дешевый, но вполне имеет право на существование. Главное помнить, что если система вышла из строя раньше положенного срока (тысячах на ста пробега или меньше), то, скорее всего, есть какая-то проблема в моторе. Ее нужно обязательно найти и устранить, иначе замена клапана может повториться в ближайшем будущем, и вы просто выкинете деньги на ветер.

О втором способе говорить не будем вообще. Тут без комментариев.

Наиболее дешевый и надежный – третий способ. Именно им обычно и пользуются при отключении EGR.

Итак, тут надо разделить механическую и программную часть работы. Что требуется сделать с механикой?

В общем-то, задача сводится к тому, чтобы перекрыть поток через клапан. Первое, что делают – ставят заглушку. Многие считают, что сделать это легко. Отчасти это так и есть. Но не надо пытаться ставить на пути горячих выхлопных газов заглушку из тоненького паронита или тонкой стали. Такие заглушки прогорают очень быстро, иногда они вообще держатся до первого хорошего нажатия на педаль газа. Заглушку надо делать из стали, лучше нержавейки, причем ее толщина должна быть минимум 2,5-3 мм.

Если с тем, чтобы заварить клапан или демонтировать его и поставить диффузор обычно нет сложностей, то демонтаж клапана с охладителем может быть сложным. Если у клапана есть свой охладитель, то на подающий и отводящий патрубки EGR просто ставят заглушки. Так, например, поступают в случае работы с моторами BMW М-серии. А вот, например, у моторов Volkswagen или BMW серии N автономного контура нет, тут систему охлаждения приходится «кольцевать».

Если с механической частью работы в большинстве сервисов все же справляются, то вот с программной частью ошибки встречаются регулярно. Итак, что нужно сделать с софтом?

Во-первых, запретить клапану открываться. Тут вроде бы все ясно, если программист знает, как найти в прошивке соответствующие карты EGR, но вот дальше все может быть гораздо сложнее: надо исключить ошибки по системе EGR, то есть полностью удалить ее из программы.

Вот тут некоторые программисты сильно перебарщивают и удаляют все, что попадется под руку. Часто их вмешательство затрагивает всю систему диагностики, после чего устранение последствий становится процессом долгим и сложным. И, как правило, дорогим (время – деньги, это очевидно).

Помимо этого следует отключить аварийный режим, в который отправляет нерабочий EGR. И, наконец, на некоторых автомобилях нужно перекалибровать карты по воздуху (поток воздуха через MAF), если софт не делает это автоматически. Иногда об этом тоже забывают, и ЭБУ сходит с ума, пытаясь понять, какой пришел воздух, откуда в нем столько кислорода, и что ему теперь делать с этой непонятной смесью.

А теперь последний способ – программно дать команду на закрытие клапана EGR. Этот метод можно использовать не всегда. Например, он оправдан, когда физический доступ к EGR затруднен из-за конструктивных особенностей автомобиля. И он совсем невозможен, если клапан уже заклинил: программа такой клапан с места не сдвинет. Тут выход один – разбирать и делать все по-человечески.

Надежность этого метода не всегда абсолютна. В первую очередь из-за того, что не всегда можно гарантировать, что клапан перекрыт полностью. Это может привести к попаданию сажи и прочих отходов горения в цилиндры, так и к неучтенному количеству воздуха, поступающего через неплотный клапан. Поэтому предпочтительнее все же глушить EGR полностью: одновременно механически и программно.

Признаки неисправности клапана ЕГР

Основные признаки неисправной работы и отказа работоспособности следующие:

  1. Засорение клапана может приводить к заклиниванию в процессе работы, а также увеличению времени срабатывания. Заклинивание способствует уменьшению мощности двигателя, нестабильным холостым оборотам, «черному дыму» в дизельных двигателях. Несвоевременное закрытие клапана способствует более «жесткой» работе, повышенному расходу топлива.

Постоянно приоткрытый клапан ЕГР приводит к заметному уменьшению мощности и, как следствие, снижению его приемистости.
Выход клапана из строя приводит к комплексной неисправности системы EGR, о чем обычно свидетельствует индикатор «CHECK ENGINE» на приборной панели и возможные признаки:

  • нестабильные холостые обороты;
  • повышенная дымность;
  • уменьшение / увеличение мощности;
  • повышенная шумность работы двигателя;
  • детонация.

В автомобилях с большим пробегом до 2000-го года выпуска отказ работы такого клапана может себя никак не проявлять, поэтому периодическими  (лучше перед очередным осенним/зимним и весенним/летним сезонами), а также перед прохождением техосмотра рекомендуется:

  • производить внешний осмотр электропроводки, разъемов, трубок, ведущих к клапану EGR;
  • проверять («прозванивать») обмотку электроклапана ЕГР;
  • выполнять компьютерную диагностику блока управления двигателя.

Видео — о признаках неисправности клапана ЕГР:

Компьютерная диагностика блока управления двигателем обычно контролирует следующие параметры системы EGR:

  • коэффициент рециркуляции;
  • коэффициент заполнения импульсов ШИМ (широтно-импульсной модуляции), если используется такой тип управления клапаном ЕГР;
  • состояние включение / выключение клапана при обычном импульсном управлении.

Заблуждения о ЕГР. Видео

А также вот видео о заблуждениях про работу клапана ЕГР и ответы на вопросы к видео о последствиях глушения клапана ЕГР

Мое почтение за Ваше чтение!

По моим субъективным наблюдениям, на вопрос: что такое ЕГР? — только процентов 10-15 дадут адекватный ответ. Остальные же считают, что ЕГР — это отвод выхлопных газов обратно в двигатель, чтобы они там догорели и не портили окружающую среду или, вообще, путают эту систему с системой вентиляции картера.

Поэтому большинство сразу пытаются заглушить ЕГР! А как же, конечно нужно глушить — ведь тот заглушил и тот заглушил, а тот, вообще, уже давно заглушил. А я ещё не заглушил! Нужно быстрее заглушить ЕГР — вон у них двигатель уже много кислорода получает, а мой какими-то выхлопными газами травится

И эта тенденция нарастает, как снежный ком. Чем больше заглушивших ЕГР, тем больше становится желающих стать попугаями и доработать своё авто по примеру остальных. Причём, на проблемы, возникшие у некоторых после заглушки ЕГР никто не обращает внимания. Ведь изначально цель была не разбираться в системе, а именно заглушить её.

Смотрю на некоторых — со всех щелей масло бежит, двигатель уже не видно из-за слоя грязи, датчиков вообще не найдёшь, а он ЕГР глушит, чтобы двигателю «легче» было

Ещё нужно воздушный фильтр нулевого сопротивления поставить, а лучше, вообще, его выкинуть — вот воздуха в цилиндры нагнать можно, что лошадей двадцать, а то и тридцать прибавится! Ведь на гоночных машинах их тоже не ставят и они вон как прут по трассе. Такой себе бюджетный тюнинг.

Каждый хочет услышать то, что хочет услышать. Поэтому, кто ярый фанат избавления от всего «лишнего», я Вам скажу — глушите клапан ЕГР обязательно, ведь так делают почти все, значит так нужно.

А всех, кто хочет подумать, прошу читать дальше.

Как устроена система ЕГР и причина поломок:

Если вы не приняли решение заглушить систему, то неисправности могут быть в следующих элементах:

  1. Главная составляющая — клапан ЕГР. Он перепускает газы из впускного в выпускной коллектор. Этот клапан постоянно взаимодействует с раскалённой средой, и это наиболее уязвимая часть всей системы. Главная неисправность – разгерметизация клапана. Система может работать как под управлением электрики (в основном автомобили GM) так и пневматики (большинство марок машин).

В том случае, когда клапан открывается при помощи электрики, то это происходит в результате показаний специального датчика, передающего сигнал непосредственно на двигатель. Следующий способ, который отвечает за работу клапана — электропневматический.

  1. Соленоид ЕГР. Он находится в системе, где управление клапаном происходит при помощи пневматики. Главная неисправность остаётся такой же – разгерметизация.
  2. Датчик положения открытия клапана ЕГР. Иногда происходит так, что они выходят из строя, но в этом случае только загорается лампа на панели приборов, сигнализирующая о неисправной работе двигателя. Других последствий нет.

Различные системы могут иметь разный набор составляющих элементов, но основной это клапан ЕГР. Давайте посмотрим, как все эти поломки могут сказаться на работе двигателя автомобиля.

Выше было сказано, что главная неисправность это разгерметизация, в результате чего происходит неконтролируемый подсос воздушных масс во впускной коллектор.

Как следствие, это может привести к тому, что:

  • Двигатель с расходомером воздуха – топливо становится беднее, из-за присутствия дополнительного кислорода.
  • Двигатель с датчиком давления – топливо будет дополнительно обогащено из-за того что увеличиться давление во впускном коллекторе.
  • Те двигатели, которые используют оба этих способа по контролю за уровнем кислорода, будут иметь резкое обогащение топливной смеси на холостых оборотах и обеднение при других режимах работы двигателя.

Во всех случаях, когда уровень кислорода становится меньше в воздухе, который поступает в двигатель, оказывается нарушено воспламенение топлива в цилиндрах двигателя. Можно сказать, что зависимость тут довольно сложная и, в виду этого, выход из строя системы ЕГР довольно сложный и на разных марках машин она может проявиться по-разному.

Теперь поговорим о том, как топливная система будет влиять на поломку клапана ЕГР, если вы не примите решение заглушить систему. У каждого блока управления существует специальное программное обеспечение, которое уравновешивает частоту холостых оборотов, и качество топлива в автомобиле. При этом уровень открытия или закрытия механизма, который регулирует холостой ход, а также длительность впрыска, имеют конкретный показатель. Когда блок управления уравновесит холостой ход на разных режимах работы, то с качеством топливной смеси он не совладает.

Это происходит от того, что когда водитель нажимает на педаль «газа», то возрастает давление в выпускном коллекторе отработанных газов, проникающих во впускной коллектор, увеличивается. Это может привести к ухудшению динамики разгона автомобиля и неустойчивой работе двигателя автомобиля. Затем картина поменяется. Когда раскалённые газы смешиваются с масляными испарениями в коллекторе, то это может привести к тому, что будет скапливаться больше нагара внутри коллектора, на впускных клапанах, загрязняются наружные части форсунок и появляется копоть на контактах свечей зажигания. Из-за этого станет более затруднительным пуск двигателя, плохая работа на холостых оборотах, будут проявляться дёрганье автомобиля и неровная работа двигателя. А если резко нажать на педаль «газа», то появятся вспышки во впускном коллекторе. Чтобы этого избежать – необходима своевременная чистка всех этих элементов, а в экстренном случае можно заглушить её.

Принцип работы ЕГР

В интернете ходит распространенное заблуждение о том, что клапан рециркуляции отработанных газов (ЕГР) предназначен для поддержания оптимальной температуры поршневой группы и его отключение вызовет перегрев двигателя и скорое разрушение.

Чтобы убедиться в ошибочности такого суждения достаточно рассмотреть принцип работы клапана рециркуляции ОГ и вспомнить как формируется топливная смесь для дизеля.

Клапан рециркуляции ОГ (ЕГР) предназначен для снижения выбросов оксидов азота в атмосферу. Его конструкция такова, что часть отработанных газов из выпускного коллектора отправляется во впускной. Разбавляя атмосферный воздух отработанными газами, ЕГР снижает концентрацию кислорода и азота, тем самым снижая выбросы NOx в атмосферу. Клапан имеет подвижную часть для регулировки количества отработанных газов, отправляемых на вторпереработку.

принцип работы ЕГР

Объем подаваемых отработанных газов обратно во впускной коллектор регулируется ЭБУ на основании показаний оборотов двигателя. ОГ не подаются на холостых оборотах, на средних и высоких оборотах. ЕГР открыт на невысоких оборотах, когда не требуется особой отдачи от двигателя. В пробках, во время проезда препятствия, при торможении двигателем — в это время ЕГР открыт.

Температура отработанных газов выше температуры воздуха на улице, даже в самую лютую жару. Температура ОГ сразу после коллектора значительно выше, чем на конце выхлопной трубы, но даже в конце выхлопа газы значительно теплее окружающего воздуха. Это легко проверить, просто поднеся ладонь к выхлопной трубе работающего дизельного автомобиля. Если добавить горячие ОГ к воздуху, то температура смеси повысится. Следовательно, температура в камере сгорания будет выше с открытым ЕГР, чем с закрытым. Температура горящей смеси с закрытым и открытым ЕГР не меняется.

Второй момент — клапан ЕГР закрыт всегда в тех режимах двигателя, где требуется мощность, когда высокие обороты и как раз тогда, когда перегрев наиболее вероятен. В режиме работы на мощность — клапан ЕГР всегда закрыт. Если бы требовалось охлаждение — клапан ЕГР открывался бы на средних и максимальных оборотах. Чего не наблюдается. Более того — в случае срабатывания защиты от перегрева ЭБУ закрывает ЕГР на всех режимах работы.

Как любой сложный инженерный продукт, ЕГР так же требует квалифицированного вмешательства. Никто не обращается к терапевту с просьбой вылечить больной зуб, поэтому не стоит обращаться к кустарным тюнинг-ателье ни для отключения ЕГР, ни для отключения сажевого фильтра — чревато последствиями. На репутации таких «умельцев» это никак не сказывается, да и не дорожат они ей особо.

Правильное программное отключение ЕГР состоит из трех этапов — исключение из программы обработки данных по ЕГР, корректировка топливных калибровок (двигатель будет всегда работать на чистом воздухе — это необходимо учитывать, но кустарям лень во всем этом разбираться). И последний шаг уже слесарный — установка заглушки. Заглушку тоже надо ставить правильную. Кусок жести от пивной банки не подходит категорически.

Наша компания устанавливает только проверенные и правильные прошивки от Лаборатории Скорости (со всеми необходимыми корректировками), всегда идет навстречу клиентам, дорожит своей репутацией и отвечает за свою работу.

Отключенный ЕГР не может быть причиной перегрева двигателя по следующим причинам:

  • В самых «горячих» режимах работы ДВС клапан закрыт
  • Когда ЕГР открыт — он повышает температуру двигателя

Вывод — отключение клапана ЕГР не может быть причиной перегрева.

Стоимость отключения клапана ЕГР в большинстве случаев на 30% дешевле стоимости прошивки на увеличение мощности.

Актуальные цены на чип-тюнинг можно посмотреть здесь.

Ссылки по теме:

Статья-обзор про клапан ЕГР

Пример наших работ по отключению ЕГР

P.S. В некоторых случаях, установка «тюнинг-бокса» (т.н. «коробочки») — запросто может служить причиной перегрева и других неприятностей.

Клапан EGR с электромотором и обратной связью

Самый совершенный и удобный привод клапана EGR – электромагнитом или электромотором при наличии датчика положения самого клапана. Непосредственно шток клапана приводится через редуктор.

Распознать такой клапан EGR можно по его электрическому разъему: в нем 5 пинов. 2 пина на питание электромотора/электромагнита, 2 пина на питание датчика, 1 пин на сигнал с датчика положения.

Питание электромотора приходит по двум проводам большего сечения. Расположение пинов в разъемах во многих случаях разное.

Выбрать и купить клапан ЕГР, а также радиатор системы ЕГР и трубки системы ЕГР вы можете в нашем каталоге контрактных запчастей.
