Назначение КПП: что нужно знать

Назначение МКПП

Механическая КПП предназначена для изменения крутящего момента. Своим названием она обязана механическому способу переключения скоростей (передач). Эта коробка по классификации относится к ступенчатым, так как изменения происходят по ступеням. А ступенью, в свою очередь, обозначается пара шестерней. Каждая такая пара имеет свое передаточное число.

Для механической коробки передач характерно следующее количество ступеней:

  • 4-ступенчатая МКПП
  • 5-ступенчатая МКПП
  • 6-ступенчатая МКПП
  • выше.

Широкое распространение получила 5-ступенчатая КПП, которая установлена почти на все ВАЗы, даже на тюнингованных ВАЗ 2109 также стоит механика. Каждая механическая КПП имеет свою конструкцию. Наиболее широко распространены двух- и трехвальная КПП. Последняя чаще всего используется в заднеприводных машинах, а первая – на переднеприводных коробках. Каждая из них имеет существенные отличия.

Устройство и принцип действия трехвальной МКПП

В своем составе такая МКПП имеет следующие составляющие. Это ведущий вал и его шестерня, промежуточный вал и его шестерни, ведомы вал и его шестерни, синхронизатор коробки передач, механизм для реализации переключения и корпус.

Эта коробка передач работает следующим образом. При нейтральном положении рычага передача крутящего момента не происходит. Как только рычаг начинают перемещать, то начинает двигаться и муфта синхронизатора. Синхронизатор КПП позволяет синхронизировать скорости ведомого вала и его шестерни. Как только достигается нужное значение, то зубцы муфты и шестерни сцепляются и замирают.

Начинается передача крутящего момента на двигатель, а затем от него на ведущие колеса авто. При этом передаточное число равно заданному числу. Такая коробка может также реализовывать задний ход. Это достигается путем использования промежуточного вала и его шестерни, движение которых происходит в обратную сторону. Эта шестерня имеет отдельную ось.

Устройство и принцип действия двухвальной МКПП

Данная коробка передач имеет следующую конструкцию. Она состоит из таких элементов, как ведущий вал и шестерня, ведомый вал и шестерня, муфта синхронизатора, дифференциал и главная передача, а также корпуса и механизма для реализации переключения.

Принцип работы механической коробки передач несложен и во многих чертах похож на работу трехвальной коробки передач. Отличительной же чертой является работа механизма по реализации переключения передач. Рычаг при такой коробке может двигаться вдоль и поперек. Когда рычаг начинает двигаться поперек, то усилие переходит на трос. А он передает действие на трос по выбору нужной передачи. Происходит поворот вокруг оси и выбор заданной передачи.

Если затем происходит движение рычага вдоль, то усилие переходит на трос передач и далее на рычаг передач. Этот рычаг перемещает шток по горизонтали, и соответствующая вилка перемещает нужную муфту синхронизатора. Муфта, в свою очередь, блокирует движение шестерней. Таким образом, происходит передача крутящего момента через двигатель на ведущие колеса автомобиля.

Двойное сцепление — устройство и принцип работы

В отличие от обычной коробки переключения передач (КПП), у коробок с двойным сцеплением два вала вместо одного, на которых располагаются шестерни. У каждого сцепления своя задача, одно передает крутящий момент на первый вал, а другое — передает его на второй вал. На каждом валу располагаются шестерни, то есть передачи, один вал содержит исключительно четные, а второй нечетные передачи. Для примера: на внутреннем валу 2-я, 4-я, и 6-я передачи, а на внешнем 1-я, 3-я, и 5-я. В принципе, вся КПП — это совокупность валов и шестеренок, которые взаимосвязаны между собой и включаются в работу тогда, когда вам это нужно.

Трансмиссия данного типа работает под руководством автоматики, которая в свою очередь управляет гидравлическими приводами (гидроприводами). Ошибочно полагать, что такая коробка — это простой всем нам знакомый «автомат», нет, есть разница, при чем большая. В коробке с двойным сцеплением отсутствует неотъемлемая составляющая каждой автоматической коробки — гидротрансформатор.

Модификации двойного сцепления

Существует два варианта исполнения данной коробки с «мокрым» и «сухим» сцеплением.

Мокрое сцеплении предусматривает расположение узлов коробки в масляной среде. За счет такого решения происходит охлаждение, снижается трение между рабочими поверхностями и соответственно сокращается износ деталей. Двойным сцеплением «мокрого» типа, как правило, оснащаются автомобили с большим крутящим моментом, то есть мощные спорткары и заряженные гоночные автомобили.

Сухое сцепление, как уже понятно из названия, работает «на сухую», в результате чего существенно проигрывает «мокрому» аналогу. Однако вместе с тем имеет ряд преимуществ, среди которых: простота и надежность за счет отсутствия масляного насоса. Последний, кстати, потребляет ресурс двигателя, а стало быть снижает его мощность со всеми вытекающими.

В двух словах об устройстве сухого сцепления. Сухой тип двойного сцепления имеет более простое устройство. Используется всего лишь один ведущий диск, соединенный с маховиком двухмассового типа, а на первичных валах установлены диски сцепления. Затем идут нажимные диски, рычаги, пружины, а также два нажимных подшипника. По умолчанию диски разомкнуты.

Мокрое сцепление предусматривает наличие двух пакетов дисков, расположенных внутри корпуса. Некоторые фрикционные диски соединены с корпусом жестко. Сам корпус сцепления соединен с валом двигателя при помощи ступицы. Другие фрикционы соединены с валами КПП через ступицы. По умолчанию сцепление разомкнуто, поскольку на диски воздействуют пружины. Как только возникает потребность в сцеплении в работу включается гидроцилиндр, подключенный к гидроэлектрическому модулю.

На переднеприводных автомобилях используются коробки с мокрым двойным сцеплением параллельного расположения за счет компактности концентрических муфт.

Коробка переключения передач автомобиля — зачем она нужна?

Коробка переключения передач автомобиля предназначена для изменения передаточного числа, проще говоря, чтобы при одних оборотах двигателя ведущие колеса автомобиля могли вращаться с разной скоростью.

Для чего это надо, если скорость автомобиля так же можно регулировать нажатием на педаль газа? Все дело в двух свойствах всех двигателей внутреннего сгорания – это малый диапазон рабочих частот и невысокая мощность агрегата.

Действительно, стандартный двигатель внутреннего сгорания работает в диапазоне 800 – 6000 оборотов в минуту, а вот при движении транспортного средства диапазон сужается еще больше — от 1500 до 4000. Если поддерживать обороты менее полутора тысяч, то агрегат довольно быстро выйдет из строя, так как давление масла в системе будет недостаточным для смазки. При работе на больших оборотах же происходит активный износ деталей, что тоже приводит к выходу двигателя из строя.

Если же соединить двигатель с колесами напрямую, то машина даже не сможет тронуться с места — это второе свойство ДВС – слишком низкая мощность.

Простой пример – попробуйте включить 4 передачу и тронуться с места, в большинстве случаев у Вас ничего не получится, так как во многих автомобилях 4 передача – прямая, то есть двигатель напрямую вращает ведущие колеса. Для этого и предназначена КПП – чтобы облегчить нагрузку на мотор, а так же позволить ему работать в узком диапазоне частот коленчатого вала.На первой или второй передаче машина обладает большой мощностью, но не может двигаться на большой скорости. Пониженные передачи предназначены для трогания автомобиля, подъема в гору, когда двигатель испытывает большую нагрузку, для перевозки тяжелых грузов.

А вот на следующих передачах скорость будет больше, а тягловая мощность меньше, к примеру, въехать на крутой склон на 4 скорости очень трудно – двигатель может попросту заглохнуть.

Помимо этого, коробка переключения передач автомобиля позволяет выбирать режим движения – вперед или назад. Некоторые неопытные автолюбители считают, что при движении назад, двигатель автомобиля вращается в обратную сторону, однако, это не так – коленчатый вал всегда вращается в одну сторону, движение задним ходом осуществляется лишь за счет дополнительной системы шестерней в КПП.

Обычно, задний ход имеет одну передачу, однако, на некоторых старых моделях автомобилей существовал рычаг «реверса», то есть, при его переключении водитель имел либо 4 передачи вперед, либо 4 передачи назад.

Нейтральное положение рычага коробки передач позволяет отсоединить двигатель от ведущих колес, фактически, КПП служит связующим звеном между двигателем и колесами. В автоматических трансмиссиях имеется и режим «парковка», который выполняет функцию «стояночного тормоза».

Теперь Вы знаете, для чего предназначена коробка переключения передач автомобиля.

Зачем нужна МКПП?

Первая причина ясна – надо как-то подключить вращающийся вал двигателя к приводам колес, чтобы тронуться с места. Есть и вторая: силовой агрегат развивает рабочую мощность (иначе – максимальный крутящий момент) при достижении определенного числа оборотов коленчатого вала. Для большинства бензиновых двигателей этот порог составляет 3000 об/мин, для дизельных – 2000 об/мин.

Для чайников, то бишь, новичков, желающих разобраться в работе автомобильных узлов, предлагается такое пояснение:

  1. Во время работы на месте (холостой ход) количество оборотов коленвала составляет 800-900 об/мин. Чтобы начать движение, развиваемой мощности недостаточно и нужно поднять ее за счет нажатия на газ и повышения оборотов до 2-3 тыс. в минуту. В этот момент и нужно подключить привод колес, что выполняется с помощью коробки передач.
  2. Без МКПП разгон автомобиля выйдет плавным и невероятно долгим, а если попадется подъем, то машина не разгонится никогда. Причина та же – нехватка мощности. Для повышения динамики нужен преобразователь усилия, способный замедлить вращение, но увеличить крутящий момент.
  3. Для разворота и парковки машине нужен задний ход, его также обеспечивает механическая коробка передач.


Если между колесным приводом и коленчатым валом поставить зубчатую передачу с шестеренками разного размера, то колеса станут вращаться медленнее. Но при этом на каждом колесе возрастет усилие (на жаргоне – тяга) и разгон автомобиля ускорится. А плавное подключение вращающихся элементов обеспечит другой узел МКПП – сцепление.

Недостатки АМТ

Есть недостатки и у столь популярной и востребованной АМТ: Перепрограммировать нельзя привыкнуть: запятую ставим сами. Если водитель имеет намерение изменить динамику автомобиля или сэкономить ресурсы машины путём перепрограммирования АМТ, его будет ждать разочарование. Перепрограммировать данный тип коробки передач невозможно. Выход один: не пытаясь подстроить АМТ под свой стиль вождения, подстроиться самому к некоторым особенностям её функционирования.Впрочем, здесь следует оговориться. После того, как гарантийный срок обслуживания автомобиля истекает, наши умельцы всё же умудряются перепрошивать электронный блок управления АМТ. Нельзя сказать, что эта процедура гарантировано приведёт к улучшениям динамики авто, но такие попытки предпринимаются отечественными автолюбителями регулярно.

Низкая скорость переключения. Те, кто привык управляться с автоматической коробкой передач, зачастую сетуют на то, что АМТ слишком «заторможенная». Данный недостаток – результат программных издержек, он присущ любым автоматическим коробкам передач. К сожалению, здесь приходится выбирать между наличием «автомата» и скоростью переключения; современный автопром, увы, ещё не придумал третьего варианта.

Наличие ручного режима. При движении в пробках или по пересечённой местности переключение на ручной режим для АМТ обязателен. В противном случае АМТ очень быстро выработает свой ресурс и придёт в негодность.Данный минус можно назвать минусом лишь условно: некоторые водителя, напротив, горячо приветствуют в АМТ наличие возможности вручную переключать передачу.

Рывки при переключении. Иногда в процессе переключения скоростей при движении автомобиля ощущаются рывки. Причина – не сброшенный на момент переключения газ

Это не совсем недостаток, а скорее особенность эксплуатации АМТ: важно научиться нажимать на педаль газа в этой ситуации не полностью. Плохая работа на крутых подъёмах

При движении по крутому подъёму в автомобилях, оснащённых АМТ, может размыкаться сцепление

Плохая работа на крутых подъёмах. При движении по крутому подъёму в автомобилях, оснащённых АМТ, может размыкаться сцепление

Это происходит в том случае, когда оно перегревается. Именно по этой причине в роботизированной коробке передач существует возможность ручного переключения. Опять же, это не недостаток, а особенность конструкции.

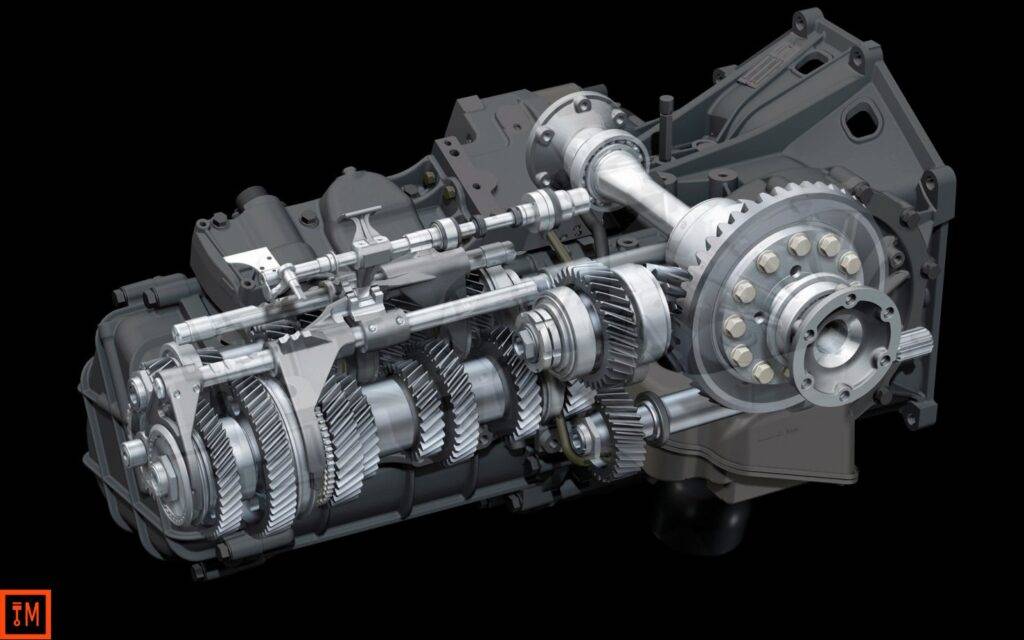

Двухвальная механическая коробка передач: устройство и принцип работы

Разобравшись с тем, из чего состоит коробка передач с тремя валами, перейдем к двухвальным коробкам. Данный тип КПП имеет в своем устройстве два вала: первичный и вторичный. Первичный вал является ведущим, вторичный ведомым. На валах закреплены шестерни и синхронизаторы. Также в картере коробки находится главная передача и дифференциал.

Ведущий вал отвечает за соединение со сцеплением, также на валу находится блок шестерен в жестком зацеплении с валом. Ведомый вал расположен параллельно ведущему, при этом шестерни ведомого вала в постоянном зацеплении с шестернями ведущего вала, а также свободно вращаются на самом валу.

Также на ведомом валу жестко закрепляется ведущая шестерня главной передачи, а между самими шестернями ведомого вала расположены муфты синхронизаторов. Добавим, чтобы уменьшить размеры КПП, а также увеличить количество передач, в современных коробках нередко вместо одного ведомого вала может быть установлено 2 или даже 3 вала.

На каждом таком валу жестко закреплена шестерня главной передачи, при этом такая шестерня имеет жесткое зацепление с ведомой шестерней. Получается, конструкция фактически реализует 3 главных передачи.

Сама главная передача, а также дифференциал в устройстве КПП осуществляют передачу крутящего момента от вторичного вала на ведущие колеса. При этом дифференциал также может обеспечить такое вращение колес, когда ведущие колеса вращаются с разными угловыми скоростями.

Что касается механизма переключения передач, на двухвальных КПП он вынесен отдельно, то есть за пределы корпуса. Коробка связана с механизмом переключения тросами или специальными тягами. Чаще встречается соединение при помощи тросов.

Сам механизм переключения 2-х вальной коробки имеет рычаг, который соединяется тросами с рычагом выбора и рычагом включения передачи. Указанные рычаги соединяются с центральным штоком переключения передач, который также имеет вилки.

Если говорить о принципе работы двухвальной механической коробки передач, он похож на принцип трехвальной КПП. Отличия состоят в том, как работает механизм переключения передач. В двух словах, рычаг может осуществлять как продольные, так и поперечные движения относительно оси автомобиля. Во время поперечного движения происходит выбор передачи, так как усилие идет на трос выбора передач, который оказывает воздействие на рычаг выбора передач.

Далее рычаг движется продольно, а усилие идет уже на трос переключения передач. Соответствующий рычаг горизонтально перемещает шток с вилками, вилка на штоке смещает синхронизатор, что и приводит к блокировке шестерни ведомого вала.

Напоследок отметим, что также механические коробки разных типов имеют дополнительные блокировочные устройства, которые препятствуют включению одновременно двух передач или же непредвиденному выключению передачи.

Характеристика механической КПП

Устройством МКПП предусмотрено ручное управление переключением передач, за счет перемещений рычага. Происходит ступенчатая передача крутящего момента. Механическая коробка подразумевает наличие передаточного числа. Показатель у пары определяется пропорцией количества зубьев действующих элементов трансмиссии.

Механические коробки разделяют по количеству ступеней. Самое большое распространение имеет пяти ступенчатая МКПП.

Отдельно механику разделяют по количеству внутренних валов: двухвальная и трехвальная МКПП. Первая больше предназначена для легковых переднеприводных транспортных средств, а последняя чаще используется для большого тяжелого транспорта и может быть применима для автомобилей с любым типом привода.

Устройство

Конструкция МКПП мало изменилась с тех пор, как были сделаны и запатентованы основные ее элементы. Механическая коробка переключения передач состоит из следующих деталей и узлов:

  • картер;
  • входной, выходной и промежуточный валы;
  • синхронизаторы;
  • ведущих и ведомых шестерней;
  • механизма переключения передач.

Собранные в едином корпусе детали взаимодействуют между собой, обеспечивая передачу крутящего момента. Устройство механической коробки передач зависит от особенностей конструкции и количества валов — по данному признаку они делятся на двух- и трех вальные. Последняя компоновка называется соосной и в технической литературе ее принято называть классической.

Валы и блоки шестерней

В такой конструкции ведущий и ведомый валы размещены картере коробки один за другим. В хвостовике первичного вала установлен подшипник, на который опирается конец вторичного. Отсутствие жесткой связи позволяет им вращаться независимо друг от друга с разной частотой и в разном направлении. Ниже под ними располагается промежуточный вал, передача усилия происходит через блоки шестерней установленных на указанные детали.

С целью снижения шумности редуктора, шестерни в нем делаются косозубые

При изготовлении данных деталей используется жесткая система допусков, и большое внимание уделяется качеству обработки сопрягаемых поверхностей

На ведущем валу классической механической коробки жестко закреплено несколько шестерней разного диаметра и соответственно с разным количеством зубьев. В отдельных случаях узел делается цельным, что обеспечивает ему максимальную прочность.

Шестерни на вторичном валу могут устанавливаться двумя способами:

  • подвижно на шлицах;
  • фиксировано на ступицах.

Соединение с ведущим валом в первом варианте происходит за счет продольного перемещения ведомой шестерни по шлицам до вхождения в зацепление в ведущей. Такая схема отличается простотой и надежностью и получила достаточно широкое распространение.

В другой конструкции продольное перемещение деталей исключается и соединение происходит при помощи скользящей муфты.

Видео — как происходит передача крутящего момента в МКПП:

Угловые скорости ведущего вала и ведомого уравниваются при помощи специального устройства, который называется синхронизатором. В коробках передач спортивных автомобилей или машин специального назначения вместо данных узлов могут использоваться кулачковые муфты.

Механизмы управления

За всю историю развития автотранспорта было разработано множество оригинальных конструкций. Наибольшее распространение получила компоновка, используемая в современных агрегатах.

Управление механической коробкой передач осуществляется специальной конструкцией, состоящей из следующих элементов:

  • рычага;
  • приводов;
  • ползунов;
  • вилки;
  • замка;
  • муфты переключения передач.

Изменения режимов работы агрегата производится водителем путем перемещения рычага из одного положения в другое. Через приводы задействуются ползуны. Защитой от одновременного включения является специальный блокирующий механизм – замок. В трехходовых коробках он делает невозможным перемещение двух ползунов при движении третьего.

Этот узел приводит в действие вилку переключения передач, которая вызывает смещение муфты. Данная деталь представляет собой толстостенное кольцо со шлицами на внутренней поверхности. Они находятся в постоянном зацеплении с зубчатым венцом ведомого вала, по которому муфта перемещается вдоль него. Аналогичные шлицы имеются и на боковой поверхности ведомой шестерни.

При переключении передач рычаг вначале переводится в нейтраль, из которой производится выбор нужного режима. За это время синхронизатор выравнивает угловые скорости, и шестерня блокируется муфтой. Крутящий момент с первичного вала передается на вторичный и далее через главный редуктор на ведущие колеса.

Синхронизатор обеспечивает безударное переключение, при этом время его срабатывания не превышает нескольких сотых долей секунды.

Видео — устройство сцепления и МКПП, наглядный рассказ от компании Тойота:

Мягкость работы механической коробки передачво многом зависит от общего состояния деталей и, в особенности, данного узла.

Синхронизатор представляет собой бронзовое кольцо с зубчатым венцом на внутренней стороне. При движении муфты она сначала прижимает деталь к конусной поверхности на боковине ведомой шестерни, возникшей при этом силы трения достаточно для выравнивания частоты вращения валов. После синхронизации происходит блокировка зубчатого колеса муфтой переключения.

Что такое коробка передач, роль, значение, принцип работы

После сцепления, основным узлом транспортного средства является коробка передач. В большинстве автомобилей она наделена зубчатыми шестеренками, а число передач варьируется около 4–6, без учета заднего хода. Процесс переключения передач происходит за счет сцепления шестерен между собой в определенном порядке, возможно при помощи синхронизаторов или блокировкой шестеренок вала. Синхронизаторы служат для выравнивания скорости вращения и фиксации валом работы одной из ведомых.

Преимущественная функция КПП – достижения оптимального показателя крутящего момента между двигателем и колесами. Основными ее составляющими являются:

  1. Картер. Включает в свою конструкцию все основные детали и узлы КПП. Установлен на картере сцепления, который контактирует с двигателем транспортного средства. Полость картера на 50% заполнена трансмиссионным, или в редких случаях моторным, маслом. Поскольку все шестерни подвергаются сильным нагрузкам и трениям, большое количество смазывающего материала помогает снять нагрузку с деталей и предотвратить их быстрый износ.
  2. Синхронизаторы AVTOKPP.KZ. Предназначены для плавного соединения шестерней, безударного переключения передач за счет уравнивания угловых скоростей движения шестеренок.
  3. Механизм переключения. Имеет рычаг в салоне автомобиля, который непосредственно служит управлением начала работы всей системы. Имеет замковый и блокировочный механизмы. Первый не позволяет включаться двум передачам одновременно, а второй, в свою очередь, препятствует произвольному выключению передачи.
  4. Валы. Первичный или ведущий, вторичный или ведомый и промежуточный. Выполняют вращение в подшипниках картера; имеют различное количество зубчатых шестерен. В зависимости от типа КПП может быть разное количество валов, которые предполагают разные конструкции для передачи крутящего момента.

Какие бывают виды коробок передач?

На сегодня автопроизводители предлагают следующие виды коробок передач для легковых автомобилей:

  • механическая коробка
  • автоматическая кпп
  • роботизированная кпп
  • бесступенчатая коробка (вариатор)

Так что представляет из себя механическая коробка передач?

Самый популярный тип коробки передач в автомобиле — механический. Посмотрим, как же на деле устроена МКПП

Задача коробки передач — передать крутящий момент от двигателя колесной базе.

Диск сцепления приобретает вращение от маховика двигателя. Также он соединен с поршнем трансмиссии. В момент нажатия на педаль сцепления диафрагменная пружина останавливает передачу крутящего момента. Это позволяет, не останавливая работу ДВС менять передачу.

Непосредственная передача механической энергии происходит с помощью входного, выходного и промежуточного валов. На каждом из них установлены зубчатые шестерни разных диаметров. Чем большее требуется усилие, тем больше диаметр шестерни. В момент переключения передачи муфта сцепления, которая имеет свободный ход, соединяет шестерню с синхронизатором. Таким образом, через рычаг переключения, установленный в салоне, мы выбираем подходящую шестерню. Вращение шестерни и вращение вала различно. Для приведения из скоростей в соответствие используется блокирующее кольцо. В момент выжима сцепления муфта включения прижимает блокирующее кольцо к валу, шестерня и вал начинают вращаться с одинаковой скоростью, сцепление можно отпускать.

Подробное видео о работе МКПП

Как правило, механические КПП имеют наибольший ресурс по надежности. Хотя во многом это зависит от условий эксплуатации транспортного средства.
