Как самому проверить реле бензонасоса

Ремонт бензонасоса

Для демонтажа электробензонасоса потребуются:

  • крестообразная и плоская отвёртки;
  • торцевой трубчатый ключ на 7.

Снятие электробензонасоса

Демонтаж электробензонасоса выполняется в такой последовательности:

  1. Отсоединяется минусовая клемма аккумулятора.Перед снятием электробензонасоса нужно отключить минусовую клемму АКБ
  2. Сбрасывается давление в системе. Для этого нужно снять колпачок на рампе и нажать на штуцер.После этого нужно сбросить давление в рампе
  3. Отсоединяются колодка проводов и шланги трубок насоса. Для удобства выполнения дальнейших работ топливный бак открепляется и отводится в сторону.Колодку проводов электробензонасоса нужно разъединить и бак отвести в сторону
  4. Ключом на 7 откручиваются 8 гаек крепления бензонасоса к баку (на фото крышка крепления указана красной стрелкой).8 гаек крепления безонасоса к баку нужно открутить ключом на 7
  5. Электробензонасос вместе с датчиком уровня топлива аккуратно извлекаются из бака.Электробензонасос вместе с датчиком уровня топлива аккуратно извлекаются из бака

Если нужно заменить или промыть фильтр грубой очистки, то необходимо поддеть отвёрткой и снять старую сетку. Новый фильтр устанавливается плотным прижатием.

Бензонасос устанавливается на место в обратном порядке.

Демонтаж механического топливного насоса

Для снятия механического бензонасоса необходимо подготовить крестообразную отвёртку и ключ на 13, после чего:

  1. Ослабить хомуты входного и выходного шлангов и снять шланги со штуцеров.
  2. Открутить две крепёжные гайки насоса ключом на 13.Две крепёжные гайки бензонасоса нужно открутить ключом на 13
  3. Снять бензонасос с посадочного места.

После этого нужно оценить состояние толкателя и в случае необходимости заменить его.

Разборка

Для разборки механического бензонасоса потребуются:

  • ключи на 10 и на 8;
  • крестообразная отвёртка.

Чтобы разобрать бензонасос такого типа, необходимо:

  1. Открутить верхний крепёжный болт.Разборку бензонасоса начинают с откручивания верхнего крепёжного болта
  2. Снять крышку и извлечь сетчатый фильтр.Далее нужно снять крышку и извлечь сетчатый фильтр
  3. Открутить 6 расположенных по периметру винтов.После этого необходимо открутить 6 расположенных по периметру винтов
  4. Отсоединить детали корпуса.
  5. Повернуть диафрагму на 90° и извлечь её из корпуса. Снять пружину.Следующий шаг — снятие диафрагмы и пружины
  6. Разобрать узел диафрагмы с помощью ключа на 8.Узел диафрагмы разбирают с помощью ключа на 8
  7. Снять все компоненты диафрагмы поочерёдно.После полной разборки нужно оценить состояние частей диафрагмы и, если нужно, заменить их

После этого нужно оценить состояние частей диафрагмы и сетчатого фильтра. В случае необходимости следует заменить изношенные, деформированные или повреждённые компоненты.

Механический ТН

Насос такого типа работает от распределительного вала двигателя. Вращение эксцентрика провоцирует нажатие рычага (толкателя). На фото представлена отечественная конструкция, состоящая из рычага и балансира. У зарубежных производителей более распространена схема с двуплечим рычагом (коромыслом).

Тяга насоса с диафрагмой при воздействии толкателя на балансир, преодолевая сопротивление пружины, опускается и засасывает топливо через впускной клапан. Как только эксцентрик ослабляет свое давление, пружина возвращает диафрагму, выталкивая топливо к карбюратору через выпускной клапан. При наполнении поплавковой камеры в пространстве над диафрагмой создается давление, которое пружина не может преодолеть. А поскольку балансир и тяга насоса не соединены между собой, то балансир может двигаться вхолостую. Как только давление в поплавковой камере падает, диафрагма выдавливает бензин – работа топливного насоса возобновляется.

Замена клапанов

Новые клапаны имеются в ремкомплекте бензонасоса. Для замены клапанов нужен надфиль и наставки для выпрессовки старых клапанов. Замена выполняется следующим образом:

  1. Надфилем стачиваются кернения.Для замены клапанов необходимо надфилем сточить кернения
  2. С помощью наставок извлекаются старые клапаны.
  3. Монтируются новые клапаны и кернится седло в трёх точках.Новые клапаны можно взять из ремкомплекта бензонасоса ВАЗ 2107

Аналогичные признаки, не связанные с бензонасосом

Симптомы, проявляющиеся из-за нехватки топлива в подающей магистрали, довольно типичны и очень схожи с неполадками других систем. Как методом исключения отсеять возможные проблемы:

  1. Выверните и осмотрите юбки свечей зажигания. Когда горючего не хватает, электроды остаются чистыми либо покрываются белым налетом. Это лишнее доказательство неисправности в системе питания.
  2. Замените свечи зажигания. В случае износа они создают похожий эффект – провалы, затрудненный пуск, падение мощности мотора.
  3. Проверьте работоспособность датчика положения дроссельной заслонки (ДПДЗ) и регулятора холостого хода.
  4. Измерьте компрессию во всех цилиндрах мотора. Из-за большого износа атмосферный двигатель неспособен создать нужное давление и разрежение, смесь плохо сгорает, отчего возникают идентичные симптомы.

В процессе поиска неполадок учитывайте один немаловажный фактор – срок службы бензонасоса, составляющий не менее 100 тыс. км пробега. Чем дольше период эксплуатации агрегата, тем меньшее давление топлива он создает на выходе. Причина – износ мембраны и других внутренних деталей. Если насос отслужил 150 тыс. км и более, стоит задуматься о покупке и установке новой запчасти.

Другие причины неисправностей бензонасоса

Достаточно часто непрофессиональная установка дополнительного электрооборудования или охранных противоугонных систем приводит к тому, что питание на бензонасос пропадает по причине перепутанных контактов или других ошибок подключения.

Также не следует исключать и возможность того, что в автосигнализации или охранном комплексе произошел сбой, после чего происходит блокировка питания бензонасоса. Другими словами, сигнализация блокирует запуск двигателя.

Напоследок добавим, что бензонасос в бензобаке погружается в бензин, в котором активно охлаждается. Привычка ездить с пустым баком может быстро вывести электромотор бензонасоса из строя, так как происходит его подгорание.

Неисправность бензонасоса: основные признаки и симптомы

С помощью этих признаков вы сможете определить, что не качает бензонасос:

  1. Самый распространённый из признаков неисправности бензонасоса — это прерывистое движение автомобиля. Автомобиль во время движения начинает то резко замедляться, то ускоряться. Равномерное движение автомобиля обеспечивается непрерывной подачей топлива.
  2. Вторым по распространенности признаком являются плавающие обороты двигателя на холостом ходу. Таким образом вы можете определить неисправность бензонасоса ещё до начала движения.
  3. Двигатель запускается с трудом или не заводится вообще. Довольно часто это происходит из-за того, что бензонасос полностью вышел из строя. Признак является не самым распространённым, так как причина того, что двигатель не заводится, может крыться в самых разных неисправностях.
  4. Ухудшается динамика автомобиля. Когда вы давите педаль газа до отказа «в пол», автомобиль дёргается или вообще не реагирует на перемещение педали. В этом случае неисправность может крыться далеко не в педали, а в бензонасосе.

Не стоит забывать, что все перечисленные выше признаки не являются стопроцентными. Такие неисправности могут быть вызваны выходом из строя других различных деталей двигателя. Обороты двигателя вполне могут плавать из-за неисправности датчика массового расхода воздуха или датчика положения дроссельной заслонки.

Если причина неисправности кроется в бензонасосе, то это не всегда означает, что он неисправен. Неисправность может находиться в одном из его агрегатов и деталей. Например, может перегореть предохранитель. Он расположен в блоке предохранителей, причём у каждого автомобиля его расположение может быть различно.

Бензонасос, как и любое другое устройство, со временем подвергается износу и выходит из строя. Если существует подозрение, что бензонасос неисправен, следует немедленно провести его диагностику.

Производительность электробензонасосов, которые являются обязательным элементом топливной системы инжекторных авто и крепятся внутри топливного бака, намного выше сравнительно с механическими бензонасосами. Механические насосы устанавливаются на карбюраторных двигателях и крепятся снаружи бензобака.

Также возможна схема реализации, когда присутствуют два бензонасоса: одно устройство задействуется в случае необходимости подачи малого количества топлива под более высоким давлением, в то время как второй насос работает с большим объемом горючего, подавая его под сниженным давлением.

В списке главных признаков, которые указывают на поломку бензонасоса или явное снижение его производительности, отмечены:

  • холодный или горячий двигатель не запускается;
  • наблюдается затрудненный пуск, нестабильная работа двигателя на холостом ходу, плавающие обороты;
  • присутствуют рывки и дергания автомобиля при нажатии на газ в движении при попытке ускорения;
  • машина глохнет на ходу;

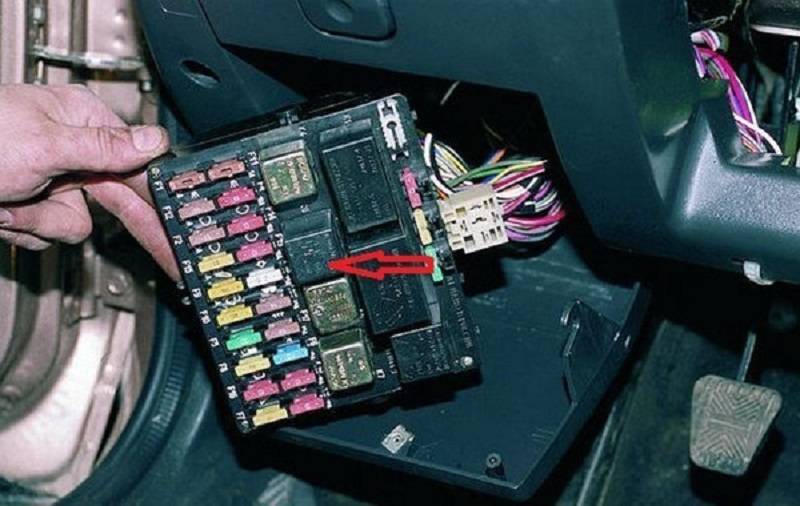

Где находится реле бензонасоса

Расположение зависит от конкретной марки и модели авто, но обычно эта деталь находится под капотом или рядом с блоком управления КЕ. Установлено целых три, они располагаются в блоке предохранителей. Верхнее является главным, среднее относится к электродвигателю охладительной системы, а нижнее подключено к бензонасосу. В автомобилях ВАЗ его можно найти в районе левой ноги сидящего рядом с водителем пассажира.

Возможные способы диагностики рассмотрены в таблице:

Способы диагностики реле бензонасоса

Цель проверки

Используемые инструменты и оборудованиеПризнаки неисправности

Особенности

Определение давления в топливной системе

Манометр с резиновой трубкойСтарт мотора — менее 3 атмосфер, меньше 2,5 на холостом ходу, с пережатой сливной трубкой — менее 7, со снятой трубкой с регулятора давления — менее 3,3.Проверка осуществляется в 4-х режимах работы.

Проверка напряжения силовых и управляющих выводов

Контрольная лампа 12 В

При подключении к контактам и срабатывании зажигания лампочка не загорается или светит тускло.

Подключение осуществляется к выводам 85 и 86.

Мультиметр в режиме Омметра и аккумулятор.Напряжение меньше заявленного в инструкции к реле автомобиля.

Аккумулятор подключают к контактам 85 и 86, а мультиметр к 87 и 30.

Как понять, что необходима проверка реле бензонасоса

Определить, что реле неисправно можно, обратив внимание на следующие аномалии при работе ТН:

  • Насос перестал выключаться, достигнув нужного давления, что проявляется неприятным гудением.
  • Отсутствует характерный звук при включении зажигания.
  • Не подается питание на данный узел.
  • Не включается двигатель, так как не подлючается к электропитанию ТН.
  • В некоторых моделях авто даже при превышении максимально допустимого количества оборотов мотора бензонасос включается. Но запуск может производить не с первого раза, двигатель глохнет на ходу, либо наблюдаются шумы, исходящие от работающего насоса.

Причины выхода бензонасоса из строя

Насос может выйти из строя по различным причинам:

  1. Для карбюраторных двигателей основным источником проблемы, как правило, является шток бензонасоса. В процессе эксплуатации он становится короче и насос перестаёт подавать нужное количество топлива в мотор.
  2. Устройство может перестать функционировать по причине износа входного клапана или его уплотнительного кольца.
  3. Инжекторные двигатели оснащены электрическими топливными насосами. В этом случае наиболее частой причиной выхода устройства из строя является некачественное горючее. Сетчатый фильтр на входе забивается грязью и ограничивает поступление топлива.
  4. Электрические насосы могут потерять работоспособность из-за неисправностей в системе проводов, реле, предохранителей или окисления клемм.

Предупредить часть указанных проблем можно, заправляясь качественным топливом на хорошо зарекомендовавших себя АЗС. Кроме этого, рекомендуется иногда чистить бензобак и менять этот и другие элементы топливной системы по истечении срока службы.

Проверка работоспособности реле

Реле топливного насоса — это устройство, осуществляющее или прекращающее подачу на бензонасос электрического питания. Если оно вышло из строя, то работа топливной системы остановится.

Проверка работоспособности реле и соответствующего осуществляется по следующей схеме:

Откройте капот и снимите крышку с блока предохранителей и реле.

Руками или специальными щипцами выньте реле и предохранитель, отвечающие за работу насоса.

Осмотрите реле и предохранитель и в случае обнаружения неисправности установите новые.

Проверьте, поступает ли ток на реле. Это можно сделать проводом с лампой напряжением 12 В, присоединив его к месту подключения.

Часто реле перестаёт работать после установки на автомобиль сигнализации. В этом случае следует сбросить все настройки с брелока сигнализации.

Видео: проверка работоспособности реле

Механизм работает, но не качает топливо

Иногда устройство характерно гудит, но бензин в двигатель не подаётся. Дело в том, что давление в топливной системе не должно превышать 3 атм. Его можно измерить, подключив к топливной рейке манометр. Если давления нет или оно очень низкое — элемент вышел из строя.

Может случиться, что на устройство просто не поступает напряжение. Для проверки этого следует включить зажигание и на слух определить, работает ли насос. Он должен издавать лёгкое жужжание. Если ничего не слышно — питание на насос не подаётся. Следует проверить реле, предохранители и проводку.

Видео: что делаеть, если насос не качает топливо

Не поддерживается давление в системе подачи топлива

Давление в топливной системе поддерживается не самим насосом, а его обратный клапаном. Топливо поступает через впускной клапан, который подаёт его под давлением по шлангам к двигателю, а обратный клапан не пускает бензин обратно.

По причине сильного износа обратный клапан может не срабатывать. Как следствие, механизм теряет способность поддерживать необходимое давление.

В зависимости от марки автомобиля, обратный клапан может находиться как внутри, так и снаружи корпуса устройства. Замена клапана — довольно сложная процедура. Поэтому удобнее заменить насос в комплекте.

Автомобиль «дёргается» на малой скорости

Если двигатель начинает издавать необычные звуки и «дёргаться» во время движения на малой скорости, вероятнее всего, забилась сетка фильтра. Насосу просто не хватает топлива для нормальной работы. Проблема исчезнет после очистки сетки.

Подобные симптомы могут быть обусловлены и некорректной работой клапанов устройства. Из-за износа они не могут пропускать бензин в обе стороны. В этом случае необходимо заменить механизм.

Как проверить реле бензонасоса

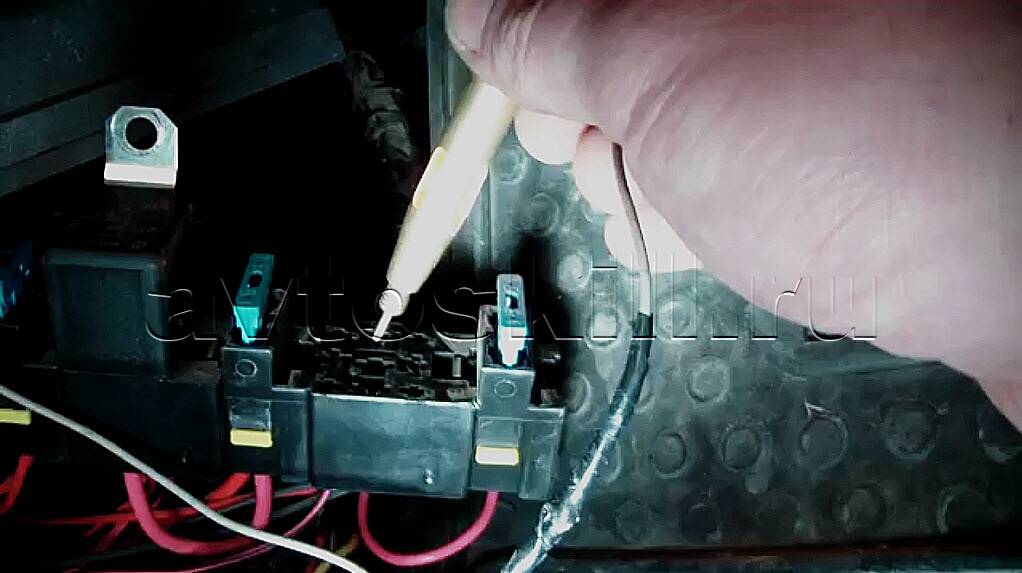

Вначале необходимо взять контрольную лампу и осмотреть предохранитель. Возможно, он просто перегорел, поэтому при ремонте достаточно произвести замену данного элемента. Возле предохранителя находится и реле топливного насоса. Необходимо проверить напряжение в области управляющих выводов, другим концом тестера касаясь массы. Если после поворота ключа бензонасос включился, значит причина поломки заключается в реле.

Проверку можно осуществить при помощи лампочки 12 Вольт с силой тока не более 0,25 Ампер. Большую мощность брать нельзя, в противном случае может сломаться блок управления.

Лампочка подключается между выходом 86 и 85. После того, как сработает зажигание, лампочка должна загореться. Если этого не произошло, значит реле неисправно.

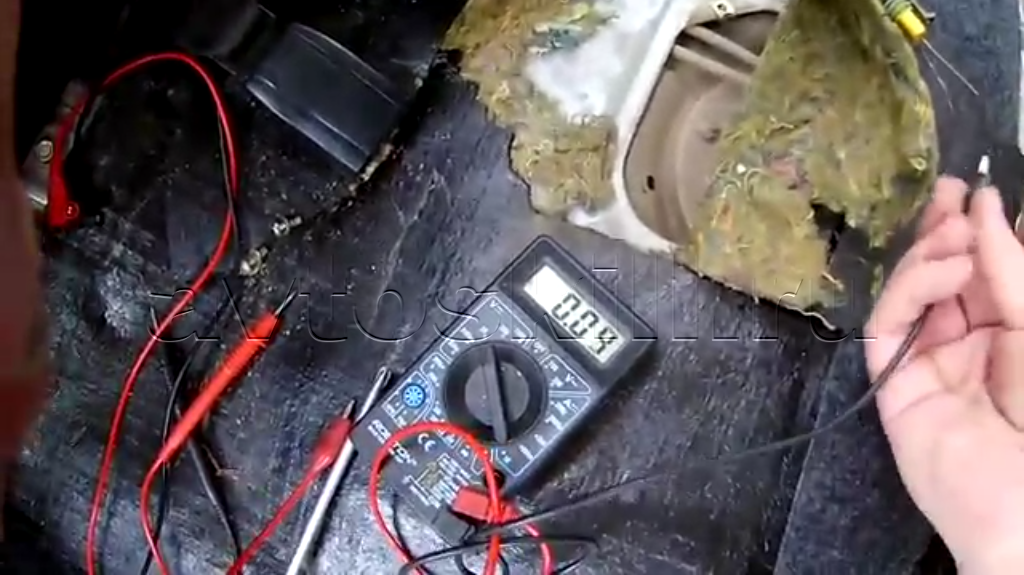

Операцию можно произвести при помощи цифрового мультиметра, который покажет, идет ли напряжение на бензонасос, предохранитель и провода. Как он выглядит, видно на картинке:

На тестере есть три разъема, к которым важно правильно подключить щупы:

Когда напряжение падает больше, чем на 1 В, это говорит о том, что провода или контакты окислились

Тогда важно убедиться, что не произошло короткое замыкание. Если с проводкой все в порядке, такой результат свидетельствует о выходе самого насоса из строя

Подробнее изучить последовательность действий можно на видео:

Можно убедиться, что бензонасос в порядке, для этого необходимо подключить контрольную лампу к его разъему. Затем включается зажигание, при этом должна загореться лампочка. Если этого не произошло, значит ТН сломан. В таком случае его можно отремонтировать, используя ремкомплект и не заменяя реле.

Особенности диагностики автомобилей ВАЗ и Subaru

Чтобы обследовать автомобиль ВАЗ 2110 при помощи тест-лампы, нужно вначале демонтировать заднее сиденье и снять крышку люка.

Теперь можно проверить питание, при этом важно правильно подключить провода. На управляющих выводах поочередно измеряют напряжение

Контрольной лампой измеряется, идет ли питание с электронного блока управления, включающего реле.

Необходимо параллельно фиксировать контакт на массу. Когда тест-лампа не загорается, это означает, что повреждена проводка или реле. Также не стоит исключать вероятность выхода из строя блока управления мотором.

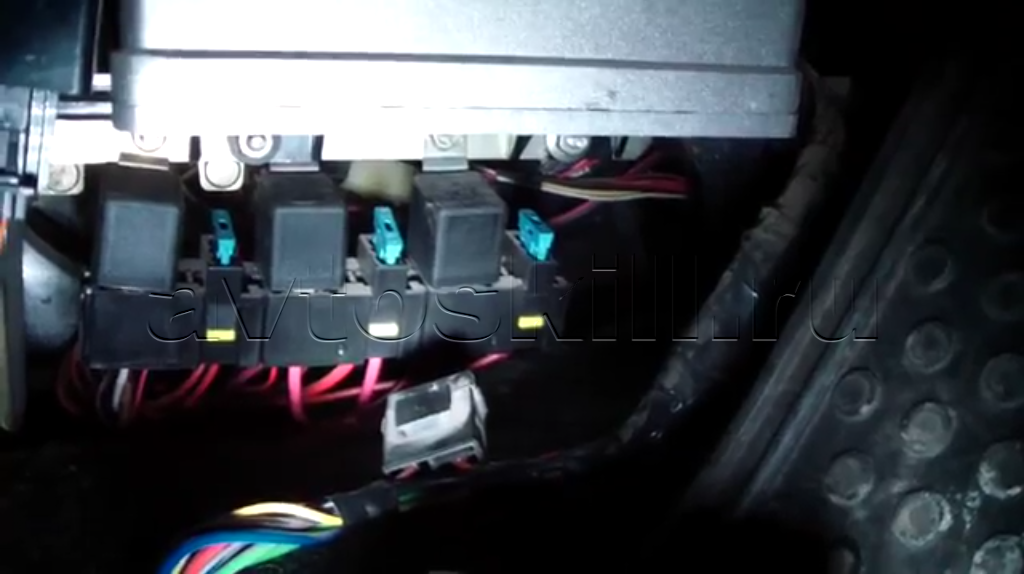

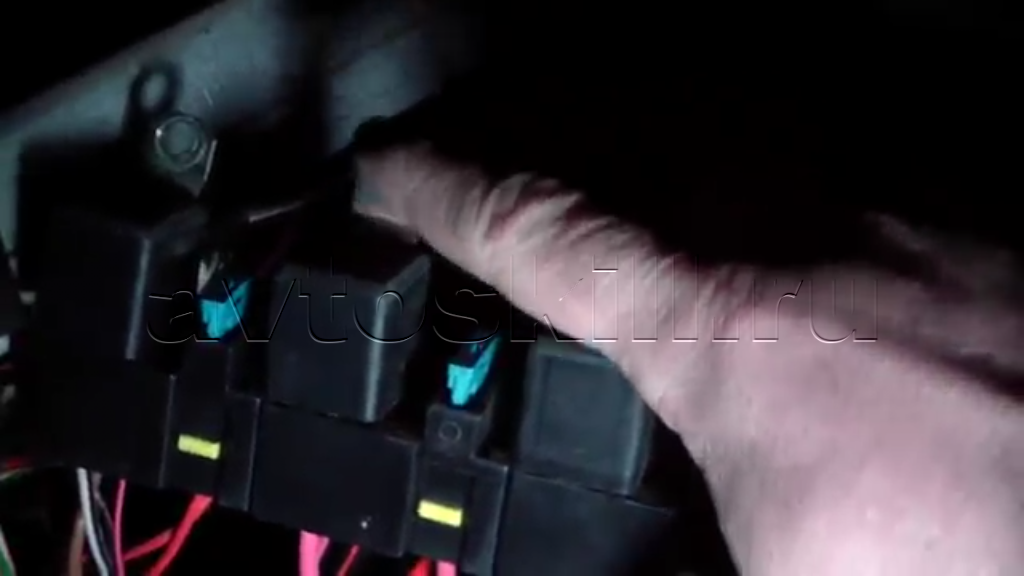

Теперь можно осмотреть реле, находящееся возле переднего пассажира под крышкой, в которую упираются ноги.

Необходимо произвести прозвон, предварительно открутив болты крепления реле при помощи головок на 8 и 10 мм.

На бензонасос нужно накинуть фишку и завести зажигание. Если насос срабатывает, реле исправно, но где-то отходит один из контактов. Когда бензонасос не работает, нужно проверить, проходит ли на подключенной фишке 12 Вольт.

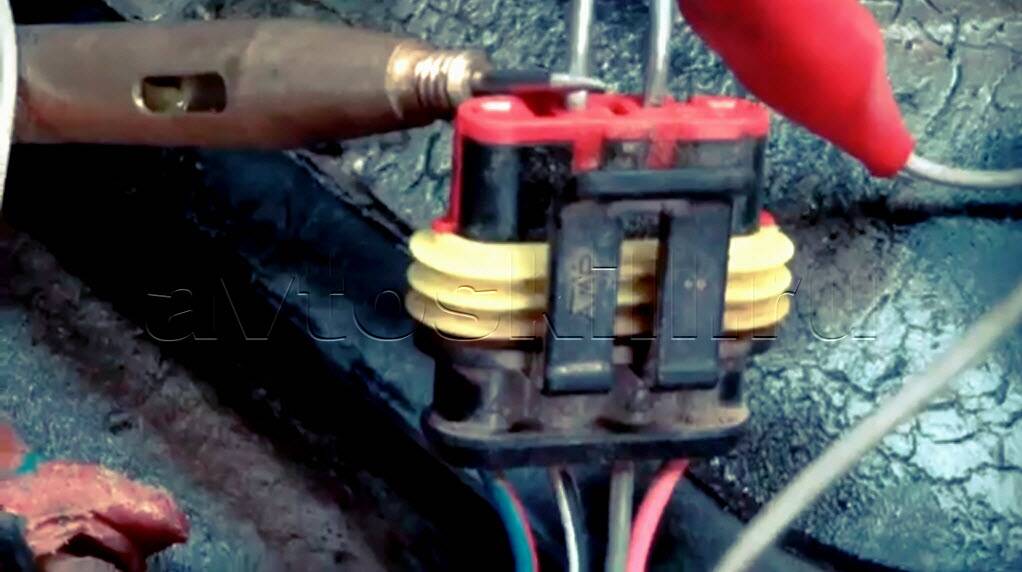

Теперь с бензонасоса снимают фишку, от которой идут четыре провода разных цветов. Обследовать нужно два средних провода – серый и черно-белый, между которыми есть разность потенциалов.

Для проверки бензонасоса напрямую потребуется аккумулятор, можно взять установленный в машине и протянуть от него провода. На средние контакты подается напряжение 12 Вольт, не больше. Если насос исправен, будет слышен его гул.

Когда представленный выше метод не подходит, между выходом 87 и тридцатым ставят перемычку. При включении зажигания бензонасос не должен срабатывать. Когда ТН включается, это указывает на проблемы с устройством управления.

Следующий, способ подойдет, если не хочется возиться с измерительным оборудованием. Вместо старого реле нужно поставить новое или снятое из монтажного блока, которое отвечает за стеклоподъемники (находится оно в монтажном блоке). Необходимо проверить, как оно будет работать при включенном зажигании.

Чтобы снять деталь, достаточно убрать центральный подлокотник и часть приборной панели, в которую встроен прикуриватель и пепельница.

Дальше снимается защита из пластика и раскручиваются гайки, прикрепляющие деталь к кузову.

Другое реле ставится в пазы, после чего производится сборка в обратном порядке. Подробный разбор неисправностей бензонасоса представлен в видеоролике:

На автомобилях Субару можно активировать для проверки тестовый режим, при включении которого ЭБУ будет подавать сигнал на все контрольные лампочки. Чтобы включить этот режим, потребуется замкнуть находящиеся под рулевой колонкой зеленые фишки. Затем нужно включить зажигание. Если не будет слышно щелчка при включении бензонасоса, значит, возникли проблемы с реле. Когда реле подает звуки, это указывает на проблемы во входных сигналах.

Не заводится Ланос (Lanos 1.5) часть 1: не гудит бензонасос

Однажды, вернувшись из двухнедельного отпуска, я обнаружил, что мой Ланос не хочет заводиться! «Нуу ёёёёёёёёёёё моё!» — подумал я и, вооружившись мультиметром, ринулся решать проблему — тащить машину в сервис не видел смысла, да и хороших авто-электриков у нас найти сложно. Первое что я проверил — заряжен ли аккумулятор. Аккумулятор оказался заряжен и стартер отлично крутился, но никак не хотел запускать двигатель.

Проблема оказалась не так проста, как я думал, и заставила прилично потратить время на изучение автомобильных форумов. В моем случае мне отчасти повезло, т.к. Ланос сломался и сломался конкретно. Некоторых форумчан такая проблема настигала в дороге и имела периодический характер:  то возникая, то исчезая.

Первое на что я обратил внимание после поворота ключа зажигания — не гудит бензонасос. Проблема усугублялась тем, что в баке было очень мало бензина, а так делать крайне не рекомендую, т.к

бензонасос может хапнуть воздуха, перегреться и сгореть — именно такого исхода дел я и боялся.. Я выделил две причины, из-за которых может не работать бензонасос на Ланосе, искать проблему лучше по мере возрастания сложности.

Бензонасос на Ланосе, особенно оригинальный — не дешевая деталь, по этому прежде чем приговаривать его, необходимо проверить цепи питания, идущие до него. Итак, предположение первое: насос жив и здоров, проблема в питании. Рассмотрим классическую очередность проверки бензонасоса на обрыв цепи питания.

Сейчас я расскажу вам один совет, который касается всех предохранителей в целом, и который может в будущем сэкономить кучу нервов и денег.

И вот мой совет —  не верьте своим глазам! Если у вас есть запасной предохранитель, то лучше установите его, и вот почему: бывает так, что предохранитель не сгорает, а просто трескается, когда вы достаете предохранитель — визуально он целый и даже прозванивается, но когда вы вставляете его обратно, ножки раздвигаются в стороны и контакт пропадает!

Что может случиться с реле в принципе, из-за чего оно перестанет коммутировать силовую цепь (от аккумулятора): могут обгореть контакты внутри реле из-за искрообразования, во-вторых: плохой контакт между клеммами и ножками реле и третье, что нужно будет проверить — уровень напряжения на управляющей цепи (напряжение, которое заставляет контакты реле притягиваться).  На картинке выше показан принцип работы реле, на картинке ниже показаны номера контактов реле и электрическая схема.

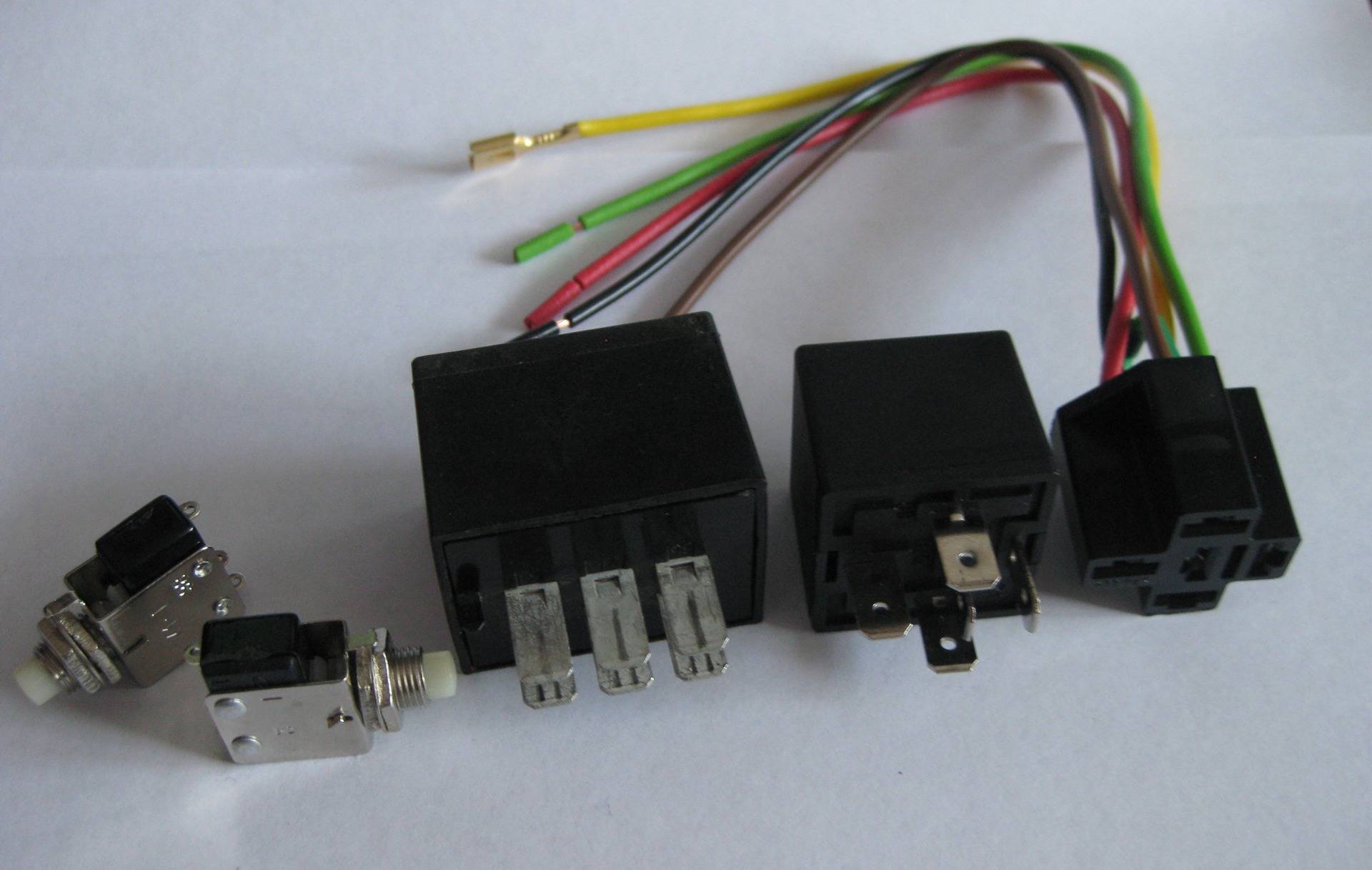

Проще всего найти в блоке реле такое же, например, реле включения вентилятора радиатора  и поменять местами, при этом предварительно осмотрев ножки реле и клеммы на предмет нагара, а также проверить, не расплавились ли посадочные места под клеммы.

После того, как поменяете реле местами, разумеется, нужно будет проверить, заработал ли бензонасос, повернув ключ в замке зажигания. Если результат отрицательный, нужно померить мультиметром величину управляющего напряжения: вынуть реле бензонасоса, повернуть ключ в замке зажигания и проверить напряжение между клеммами 85 и 86.

Если нет мультиметра, можно поступить проще: вставить перемычку между силовыми клеммами 30 и 87, тем самым исключить присутствие реле в принципе. После этого сесть в салон и повернуть ключ в замке зажигания. В моем случае бензонасос не заработал.. Тогда я приступил ко второму этапу проверки — к самому бензонасосу.

Изрядно помучившись, настало время помучиться еще больше.. Чтобы получить доступ к крышке бензонасоса, нужно «дернуть» задний диван: он крепится в двух местах к полу ( видно на фото сверху), примерно в тех местах и нужно дергать.

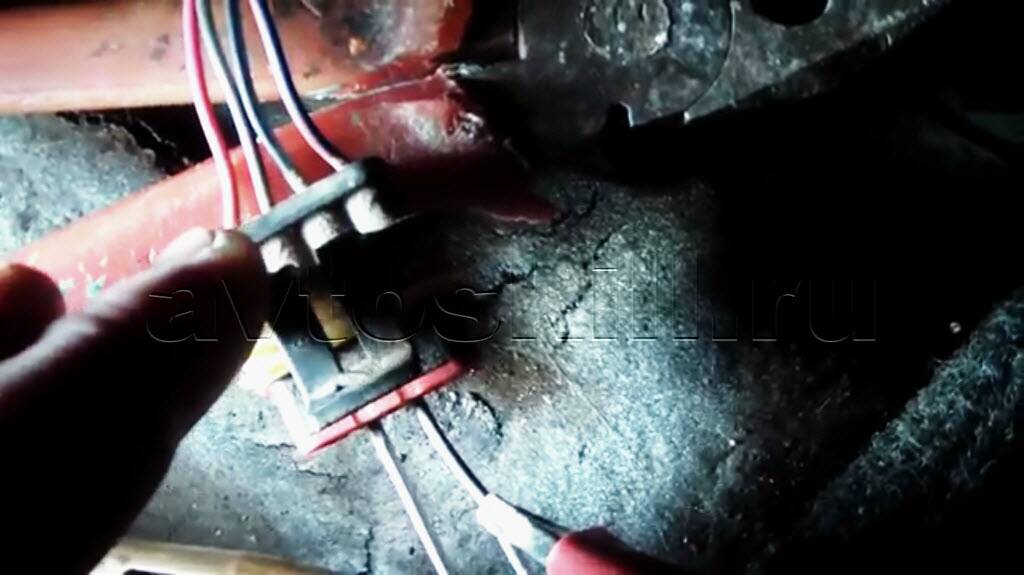

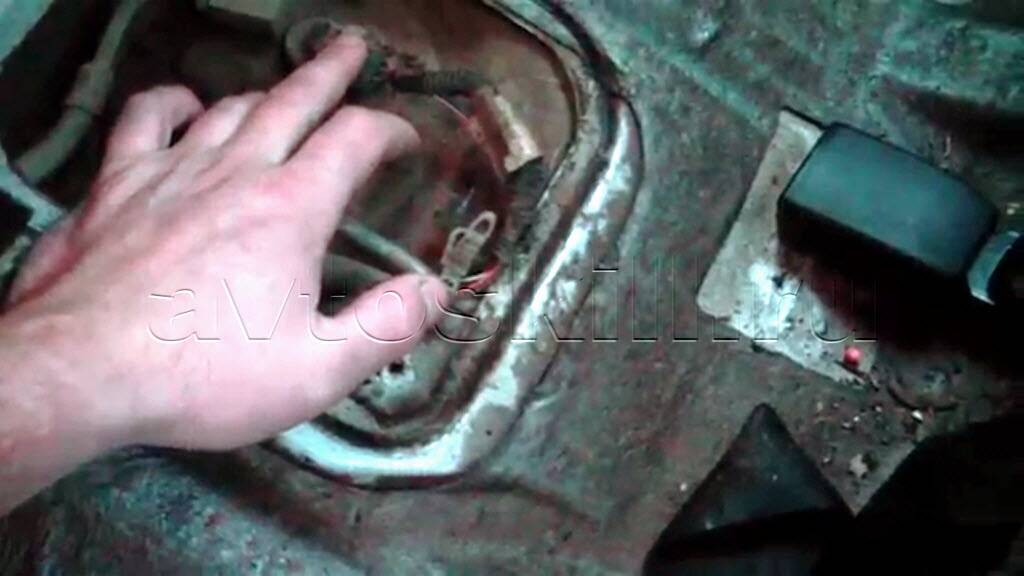

Сняли диван — отковыриваем отверткой крышку и видим разъем бензонасоса (на фото сверху справа). Чтобы проверить непосредственно бензонасос, исключая все остальные элементы электропроводки автомобиля, нужно подать на бензонасос напряжение сразу с аккумуляторной батареи.

Для этого нужно сперва найти, какие же контакты в разъеме С901 отвечают за питание бензонасоса.

Испытав некоторое недоумение в связи с полученной диагностической информацией (насос рабочий, предохранитель рабочий, реле рабочее — все очевидные участники цепи — рабочие!), я решил проверить тестером напряжение на второй половине разъема бензонасоса (С901), идущей из недр автомобиля. Напряжение на нем было! То есть, на бензонасос подавалось напряжение, бензонасос был рабочий, но не работал! Как же такое возможно, спросите вы?

Почему сложилась такая ситуация, и что такое переходное контактное сопротивление, я расскажу вам в следующей части моих приключений автолюбителя:  Не заводится Ланос (Lanos 1.5) часть 2: не горит «Чек», не гудит бензонасос или «разъем С301»

Какие инструменты потребуются

Для проверки берется тест-лампа, потребляемый ток у которой не должен превышать 0,25 А. Вместо нее можно использовать мультиметр – прибор, обладающий функциями вольтметра, амперметра и аппарат для измерения омических сопротивлений. Чтобы открутить колодки реле, потребуются гаечные ключи соответствующие диаметру болтов.

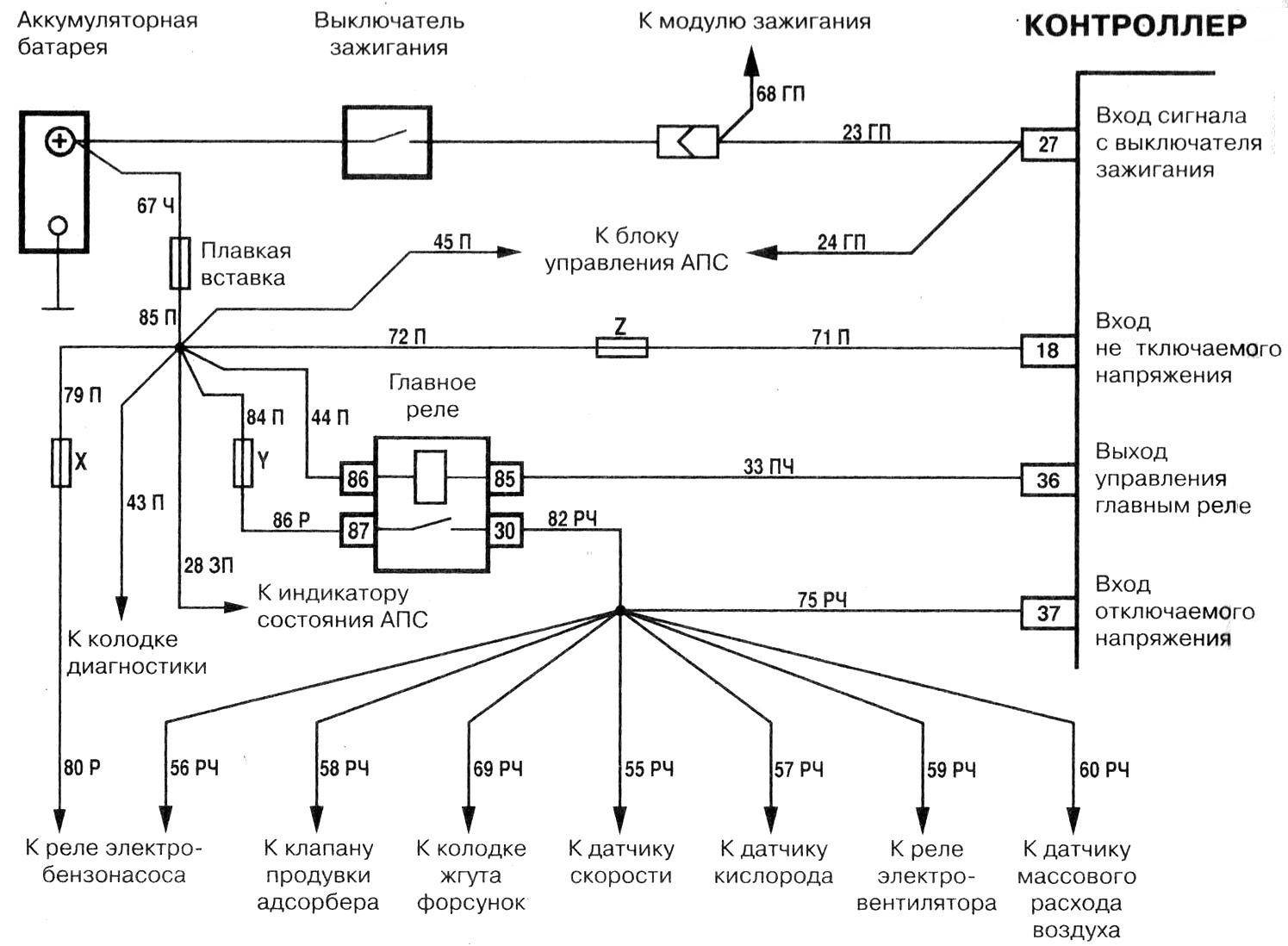

Желательно иметь при себе схему реле, основные характеристики и значения силы тока. Как правило, необходимые данные наносятся на корпус устройства. Обычно на большинстве моделей разъемы расположены по стандартной схеме. Но лучше знать точное расположение, чтобы потом проверить количество контактов. Стандартная схема расположения реле представлена ниже:
