Незнакомая боевая полуторка: легкие военизированные грузовики ГАЗ

Всё для фронта, всё для победы

В 1941 году на вооружении у Красной армии находились 272,6 тыс. автомобилей. В составе Вооруженных сил насчитывались 19 автомобильных полков, 37 отдельных автомобильных батальонов, отдельная автомобильная рота и 65 автомобильных депо. Практически сразу же было мобилизовано более 150 тыс. машин, задействованных в сельском хозяйстве. Несмотря на численное превосходство, советский транспорт уступал по качеству и технической оснащенности автопарку вермахта. Но уже спустя год Красная армия стала получать новый, адаптированный под реалии войны транспорт.

Первыми выйти на фронтовые дороги пришлось гражданским грузовикам: ГАЗ-АА, ЗИС-5 и пятитонкам ЯГ-6. Использовались и легковые эмки ГАЗ-М1, позднее на фронт начали поступать первые советские внедорожники ГАЗ-61, ГАЗ-64 и ГАЗ-67Б. На их базе были созданы различные боевые машины — бронеавтомобили, артиллерийский тягачи, штабные и машины разведки, автомобили связи и санитарный транспорт. Немалую роль сыграли и поставлявшиеся союзниками по ленд-лизу автомобили, прежде всего легендарный трехосный грузовик «Студебекер» модели US6, прозванный советскими шоферами студером.

Модификации

Модернизированный вариант «Полуторки» с более мощным двигателем мощностью 50 лошадиных сил, новым карданом, рулевым управлением и усиленной подвеской. Выпускался с 1938 по 1950 год.

Упрощенный вариант «Полуторки». Двери были заменены треугольными боковыми загородками и сворачиваемыми брезентовыми дверями, крылья были выполнены из кровельного железа методом простой гибки, отсутствовали тормоза на передних колёсах, оставлена только одна фара головного света, боковые борта не откидывались.

ГАЗ-ААА

Грузовой автомобиль повышенной проходимости с колесной формулой 6х4 и грузоподъемностью 2 тонны. Выпускался с 34 по 43 год. Было выпущено 37373 автомобилей, вот такое вот веселое число! На его базе выпускались как штабные автобусы, так и военная техника – бронеавтомобили, боевые химические машины и бронетранспортеры.

ГАЗ-410

Самосвал на шасси ГАЗ-АА с цельнометаллическим кузовом и меньшей грузоподъемностью – 1.2 тонны. Выпускался с 34 по 46 годы.

ГАЗ-42

Грузовой автомобиль, с газогенераторной установкой построенный на базе «Полуторки», работал на твердом топливе и в прямом смысле ездил на дровах. Мощность двигателя составляла 35-38 лошадиных сил, а грузоподъемность без дров 1 тонна, с полной загрузкой дровами чуть более 800 кг.

ГАЗ-43

Автомобиль, так же как и ГАЗ-42 работал на твердом топливе, но вместо дров использовался уголь. Газогенераторная установка была меньше по габаритам. Годы выпуска 1938 – 1941.

ГАЗ-44

Модификация с газобаллонной установкой, в качестве топлива использовался сжиженный нефтяной газ. Выпускалась в 1939 году.

ГАЗ-55

Выпущенный в количестве 12044 экземпляров, советский санитарный автобус на шасси ГАЗ-ММ. Серийное производство было организовано в 1938 году на Горьковском автосборочном заводе (с 1940 года — автобусный филиал ГАЗа). В 1942 году конструкцию машины значительно упростили. Передние крылья делали уже не методом глубокой штамповки, а также как на ГАЗ-ММ-В гнули из плоского листа, аналогично выполняли и задние брызговики, устанавливалась только левая фара, передние тормоза отсутствовали.

Производство ГАЗ-55 продолжалось и после войны. Снят с производства в конце 1950 года

ГАЗ-60

Полугусеничный грузовик повышенной проходимости. Выпускался с 1938 по 1943 годы малой партией. Всего было выпущено чуть более 1000 экземпляров ГАЗ-60 и его модификаций.

ГАЗ-65

Гусенично-колесная модификация ГАЗ-АА. На стандартные задние колеса накладывались гусеницы, эти задние колеса и приводили в движение автомобиль. В 1940 году была выпущена опытная партия, в количестве около 2000 экземпляров. Конструкция оказалась неудачной и впоследствии к ней уже не возвращались. Опыт проектирования, испытаний и эксплуатации таких автомобилей показал, что создание полугусеничников на базе стандартных автомобилей приводило к чрезвычайно низкой их долговечности, так как при установке гусеничного хода все остальные агрегаты оставались неизменными, и из-за увеличения несущей способности движителя они работали с большими перегрузками. Частые поломки и отказы конструкции были типичны для эксплуатации полугусеничных автомобилей.

ГАЗ-03-30

Гражданский автобус на шасси ГАЗ-АА рассчитанный на 17 пассажиров. Каркас кузова был деревянным с металлической обшивкой. Самая распространенная модель автобуса довоенного времени. Годы выпуска 1933-1950

ПМГ-1

Первые пожарные автомобили Горьковский автозавод выпускал на шасси АМО-Ф15 , еще в 1926 году. Для того чтобы из «Полуторки» получился пожарный автомобиль, первым делом из него извлекали карданный вал и си¬дение водителя. Сзади коробки передач устанавливали раздаточную, а в задке машины — центробежный насос Д-20. Нижний выходной хвостовик раздаточной коробки соединяли карданным валом с главной передачей, а верхний — с насосом.

На шасси ус¬танавливали деревянную надстройку с боковыми сидениями для пожарной команды. В ней располагали бак с водой для оказания первой помощи на пожаре. По бокам к спинкам сидений крепили катушки с выкидными рукавами. Сверху надстройки закрепляли трехколенную выдвижную лестницу, забирные рукава, запасное колесо и резиновые стволы, внутри надстройки — стендер и фо¬нарь «летучая мышь», а в ее ящиках — различные противопожар¬ные принадлежности (разветвитель-тройник, забирные сетки и прочее) и шанцевый инструмент. На передних крыльях закреплялись пеногенератор, разветвитель-двойник и два огнетушителя, а к задку автомобиля приделывались поворотные кронштейны, на которых подвешивали большую катушку с выкидными рукавами. Для управления машиной при подаче воды на пожаре помещали внутри надстройки соответствующие тяги, а в задней ее части ус¬танавливали ручки управления.

«Дорога жизни»

Об участии автомобиля ГАЗ-АА («полуторка») в войне 1941-1945 годов написано огромное количество книг. Но самым главным историческим маршрутом, по которому курсировала легендарная машина, была «дорога жизни», проложенная по льду Ладожского озера. Это был единственный путь, связывающий блокадный Ленинград с внешним миром.

По льду могли пройти только легкие ГАЗ-АА

Военная «полуторка» с затемненными фарами осторожно проходила дистанцию под огнем немецкой артиллерии, доставляя в осажденный город продовольствие. Много автомобилей ушло под лед, но все же город был спасен не в последнюю очередь благодаря самоотверженности легендарной «полуторки»

После начала ВОВ Горьковский автозавод приступил к выпуску военных грузовиков в упрощенном варианте. Сказывался дефицит холоднокатанного металла, а также недостаток целого ряда комплектующих изделий. У военной «полуторки» не было дверей — вместо них устанавливались брезентовые ширмы, передние крылья изготавливались из обычного кровельного железа. Тормоза были только на задних колесах, освещала дорогу одна фара. Боковые борта кузова не откидывались.

Ходовая часть

Конструкция задней подвески «полуторки» была оригинальной и необычной. Полуэллиптические рессоры располагались особым образом, впереди балки заднего моста так, что их амортизационное действие принимало рычажный характер. Благодаря такой конструкции задняя подвеска становилась компактной и намного более технологичной в сравнении с полными эллиптическими рессорами. Но у этой конструкции был один недостаток — при торможении рессорные блоки принимали на себя многократные нагрузки и часто выходили из строя. Стремянки расшатывались, и рессорные листы начинали сдвигаться относительно продольной оси.

Краткая история модели

Если бы не война, ГАЗ-51 был бы запущен в серийное производство уже в 1941-м году. Подготовка к тому велась с 1937-го года, и всё необходимое для этого уже было готово. Проектирование, разработка, испытания нового универсального народнохозяйственного грузовика, утверждение данной модели и её подготовка к запуску в «серию» были завершены. ГАЗ-51 из опытной партии летом 1940-го года экспонировался на Всесоюзной сельскохозяйственной выставке в Москве.

Этот грузовой автомобиль, пришедший на смену довоенным полуторкам ГАЗ-АА и ГАЗ-ММ, по уровню своего технического исполнения был практически несопоставим с предшественницами.

Конструкция ГАЗ-51 в последние годы войны была подвергнута тотальной ревизии и модернизации. Группа конструкторов, во главе с Александром Просвирниным, постарались учесть передовой опыт, полученный в ходе эксплуатации грузовой техники в военное время. В том числе и грузовиков, поставленных из США по договору ленд-лиза.

В соответствии с этим опытом, были усовершенствованы не только двигатель и обслуживающие его системы. В конструкцию был заложен новый на тот момент гидравлический тормозной привод; изменения коснулись и кабины, и облицовки.

Размер колёс решено было увеличить, грузоподъёмность довести до оптимальных 2,5 тонн. Была проведена серьёзная работа по обеспечению значительной (до 80 %) унификации с полноприводным, будущим базовым армейским вариантом грузовика – ГАЗ-63.

Опытная («установочная») партия из 20-ти грузовиков ГАЗ-51 была выпущена в 1945 году, а год 1946-й уже дал народному хозяйству разорённой войной и возрождающейся страны 3136 серийных грузовиков данной марки. Первые же годы эксплуатации показали, что ГАЗ-51 в значительной степени превзошёл своих предшественников (даже трёхтонник ЗИС-5) по всем статьям.

Он был быстроходен (по тем временам, конечно, скорость 75 км/ч), надёжен, экономичен, прочен и вынослив, а также удобен и лёгок в управлении. По сравнению с предшественниками, ГАЗ-51 обладал более мягкой подвеской с новыми эффективными амортизаторами. Значительно опережал всех он и по производительности, демонстрируя меньший расход топлива.

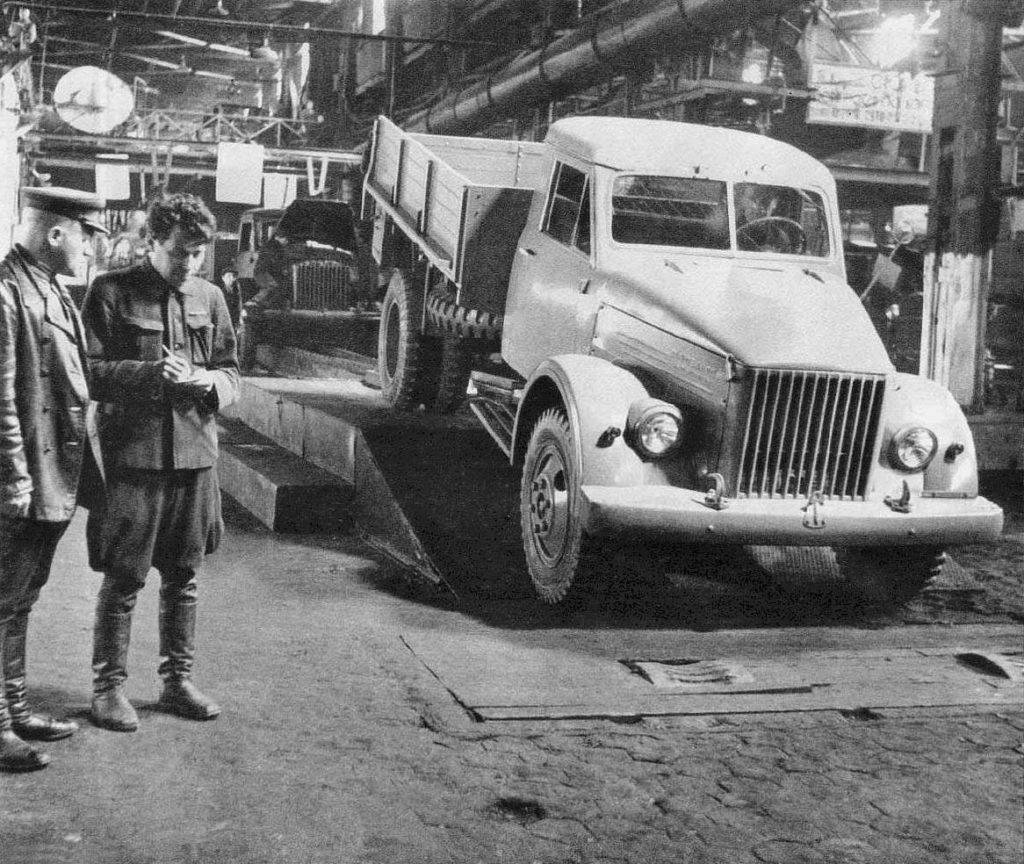

ГАЗ-51 в цеху Горьковского автозавода.

Осенью 1947 года был проведён контрольный автопробег ГАЗ-51 по 5500-километровому маршруту: из Горького в Москву, оттуда через Белоруссию и Украину – в Молдавию, и обратно в Горький. Грузовик показал себя безупречно.

Производство ГАЗ-51 постоянно наращивалось, достигнув своего максимума в 1958 году, когда за год было выпущено более 173 000 грузовиков данной марки. Дополнительно их производство было налажено на Одесском и Иркутском автосборочных заводах. Кроме того, Советский Союз помог наладить производство копий ГАЗ-51 в Польше (грузовик производился под названием «Люблин-51», в Северной Корее («Сынгри-58») и Китайской Народной Республике («Юэцзинь-130»).
Последний грузовик марки ГАЗ-51 сошёл с конвейера Горьковского автозавода 2 апреля 1975 года и отправился в музей предприятия.

ГАЗ-АА


Стеклоочиститель вакуумного типа приводился в действие от разряжения во впускном коллекторе. Стеклоочиститель вакуумного типа приводился в действие от разряжения во впускном коллекторе.

Стеклоочиститель вакуумного типа приводился в действие от разряжения во впускном коллекторе.

Передние крылья стали плоскими, их гнули на гибочном станке, а потом сваривали — это давало экономию дефицитной штамповочной стали и ускоряло процесс изготовления. Экономили сталь и на кабине: сначала она стала деревянной, а потом и вовсе лишилась твердой крыши — ее заменил матерчатый тент. Вместо привычных дверей появились тентовые «скатки». Все лишнее убрали — это касалось не только ненужных на фронте бамперов, но и передних тормозов, боковых откидных бортов (погрузка осуществлялась только через задний), а также глушителя. Все машины комплектовались только одной, левой, фарой — точно такие же ставили и на танки, и на самоходки, и на бронеавтомобили. Естественно, предприятия — поставщики фар работали на пределе своих возможностей и обеспечить грузовики двумя фарами уже не могли.

Почти миллион

В 1944 году довоенную комплектацию частично вернули: появились двери, а деревянная кабина стала деревянно-металлической и оставалась таковой до окончания производства, на свое место вернулись передние тормоза, откидные боковые борта и вторая фара. Последний ГАЗ-ММ покинул горьковский конвейер 10 октября 1949 года. Но и позже его собирали в Ульяновске — остро стоял вопрос о технике для восстановления разрушенной страны. Всего же выпустили почти миллион грузовиков.

Деревянная кабина

Полностью из комплектующих советского производства «полуторка» ГАЗ-АА собиралась с 1933 года. Кабины первых автомобилей изготавливались из дерева, а начиная с 1934 года на машину устанавливался металлический модуль с брезентовой крышей.

Технологичный грузовик ГАЗ-АА был сконструирован на шасси рамного типа, с рессорными подвесками. Полное отсутствие амортизаторов делало ход машины неустойчивым и жестким. Тем не менее, автомобиль успешно выполнял задачи по перевозке грузов и ломался редко. Моторы «ГАЗ-АА» отличались неприхотливостью и высокой ремонтопригодностью. Они могли работать на самых низкосортных нефтепродуктах, низкооктановом бензине и даже керосине в жаркое время года.

Плюсы и минусы

Плюсы машины

  • Качественный и надежный кузовной металл;
  • Хорошую высоту дорожного просвета;
  • Отличную проходимость автомобиля;
  • Небольшие габариты грузовика;
  • Есть стеклоочиститель лобового стекла (с водительской стороны);
  • Неприхотливость в топливе;
  • Понятное обслуживание;
  • Американские корни компании Ford;
  • Выдвигается лобовое стекло;
  • Можно транспортировать прицепы.

Минусы машины

  • Нет гидравлических усилителей рулевого колеса и тормозной системы машины;
  • Нет регулировок рулевого колеса и дивана;
  • Аскетичный вид интерьера;
  • Слабоватый силовой агрегат;
  • Простая и холодная кабина;
  • Зависимая подвеска;
  • Большой расход топлива;
  • Небольшой перевозимый вес;
  • Отсутствие хоть какого-то комфорта.

Пожарная «линейка»

С появлением «Полуторки» — недорогого массового грузовика, стала возможна моторизация пожарной службы. На Миусском заводе пожарных машин, основанном в Москве в 1919 году, на шасси ГАЗ-АА собиралась пожарная машина. Для переделки грузовики с конвейера КИМ перегонялись своим ходом. От базовой «тушилы» отличались наличием коробки отбора мощности, благодаря которой работал насос, качавший воду. Название «линейка» пошло от специального деревянного кузова, со скамьями для бойцов пожарной команды и баком для воды.


Монета России «Ленинград» с изображением полуторок, прорывающих блокаду через озеро. Фото: Commons.wikimedia.org

Еще немного истории

Уже в конце 1932 года (когда начался выпуск ГАЗ-АА) суточное производство достигло 60 машин. Надо сказать, что в оригинальную фордовскую конструкцию были внесены довольно существенные изменения. Так, крепче стал рулевой механизм, появился масляный фильтр. Кузов фактически спроектировали заново. В качестве основы применили рамное шасси на подрессоренной подвеске. Достаточно скоро обнаружилось, что эта конструкция изнашивается очень быстро и сильно. А если еще учесть повсеместно распространенную тогда перегрузку (редкая полуторка не грузилась постоянно больше нормы), частота поломок вполне объяснима.

Габаритные размеры грузовика ГАЗ АА

Так выглядит карбюратор Газ АА

В общем и целом к 1941 году полуторка никак не могла считаться современной и адекватной грузовой машиной. Однако наличие более чем 150 тысяч автомобилей такого типа (в различных модификациях) обуславливалось их нетребовательностью к топливу. В кузове могло помещаться 16 человек на 4 скамейках либо легкое артиллерийское орудие и его расчет.

Технические характеристики

Силовой агрегат

При всех своих простых качествах ГАЗ-АА был в техническом плане довольно совершенным. В качестве двигателя на нем было наличие четырехцилиндрового мотора, рабочий объем какого составлял 3.285 литра и какой выдавал около 42 лошадей. Именно такой же силовой агрегат устанавливали на легковую машину ГАЗ-А.

Трансмиссия

Крутящий момент двигатель передавал на ведущую ось посредством однодискового сцепления сухого трения и четырехступенчатой механической коробки переключения передач. Она представляется трехходовым механизмом и имеет четыре передачи впереди и одну назад. Коробка не была синхронизирована. Привод колес – задний.

Подвеска

Она была представлена зависимыми механизмами. Установленные впереди колеса были подвешены на одной поперечно установленной полуэллиптической рессоре, где были толкающие штанги, какие могли передавать нагрузку на раму.

Установленные сзади колеса крепились на паре продольных кантилеверных рессорах и были лишены любых амортизаторов. В качестве конструкционной особенности был механизм задней подвески вместе с трансмиссией, где в роли продольной тяги применяли карданный вал, который упирался в бронзовую втулку.

Тормозная система

У рабочего тормоза был механический привод. Тормоза были ножного типа с колодочными механизмами. На всех колесах стояли барабанные тормозные механизмы.

Рулевое управление

В рулевом механизме был червяк и двойной ролик, а передаточное число – 16.6.

Технические характеристики
Двигательбензиновый карбюраторный 4-тактный нижнеклапанный
Число цилиндров4
Рабочий объем3285 см³
Макс. мощность40/2200 л.с./об./мин.
Макс. крутящий момент15,5 (152) кгс*м (Нм)
Приводзадний
Коробка передачмеханическая, 4-ступенчатая, не синхронизированная
Передняя подвесказависимая, на поперечно расположенной полуэллиптической рессоре с толкающими штангами
Задняя подвесказависимая, на двух продольных кантилеверных рессорах, без амортизаторов
Тормоза передние/задниебарабанные
Максимальная скорость70 км/ч.
Длина5335 мм.
Ширина2040 мм.
Высота1970 мм.
Колесная база3340 мм.
Дорожный просвет200 мм.
Снаряженная масса1810 кг.
Шины6.50-20
Грузоподъемность1500 кг.
Расход топливасмешанный цикл 20.5
Емкость топливного бака40 л.

Обновление

В 1938 году «полуторка» ГАЗ-АА получила новый двигатель ГАЗ-ММ мощностью 50 л. с., который до этого устанавливался на авто «Молотовец-1» под обозначением ГАЗ-М1. Кроме модернизированного мотора «полуторка» оснащалась усовершенствованным рулевым механизмом и карданным валом на игольчатых подшипниках. Ходовая часть была рессорной, без амортизаторов.

Поскольку «полуторка» — машина технологичная, а ее выпуск наладили в короткий срок, модель стала незаменимой в народном хозяйстве СССР. В то время грузоподъемность автомобиля в пределах 1,5 тонны считалась вполне достаточной. Во время уборочной страды на поля выгонялись сотни машин, которые быстро вывозили урожай на обработку, а затем возвращались в свои автохозяйства. Автомобиль «полуторка» считался универсальным транспортным средством. Он был безотказным и неприхотливым.

Суровый период

После вступления СССР в войну тонкая сталь оказалась востребована в неимоверных количествах, на автомобиль ГАЗ ее уже не оставалось. Предприятие вынуждено было начать сборку ГАЗ-ММВ. Отличия этой машины очень значительны: вместо дверей — боковые перегородки (в некоторых случаях складывающиеся двери из брезента); крылья делались из кровельного листового железа. Передние колеса не были оборудованы тормозами. Оставили одну лишь фару головного света и сделали борта неоткидывающимися.
Только в 1944 году оказалось возможно вернуться к традиционному решению — деревянно-металлическому корпусу.
В 1947 году выпуск модификации ММ освоил УАЗ, который закончил производить эту машину, судя по сведениям из некоторых источников, только лишь в 1956 г. Если верны подсчеты, то общее количество выпущенных автомобилей ГАЗ-АА вместе со всеми модификациями и версиями приближается к миллиону единиц.

Как раз в военную пору полуторка раскрыла свой потенциал наиболее полно. Конечно, в сравнении с автомобилями иностранных армий, она была не слишком совершенной, неудобной в управлении, да и возможности перевозки грузов оказались ограничены. Но все эти недостатки оправдываются одним обстоятельством, а именно тем, что зарубежные грузовые автомобили не были пригодны к использованию в суровых климатических условиях.

Чертеж ходовой части Газ ММ

4-тактный бензиновый двигатель машины относился к нижнеклапанному типу и имел 4 рабочих цилиндра. Привод — задний, передняя подвеска — зависимая, коробка передач — несинхронизированная. Мотор развивает 2200 оборотов за минуту. Предельная скорость — 70 км/ч, расход топлива составляет около 20 л на 100 км, а емкости бака хватает примерно на 200 км без дозаправки.

«Небесные» крылья

Летом 1943-го Горьковский завод сильно пострадал от бомбардировок, и из-за нехватки материалов выпуск ГАЗ-АА был сильно упрощён. Грузовик комплектовался только одной левой фарой, только задними тормозами и только задним откидным бортом. Тонкие стальные листы шли на вооружение, в результате чего завод был вынужден отказаться от их использования в кабине «Полуторки». Но без крыльев по тогдашним дорогам машина ездить не могла, поэтому их стали делать из кровельного железа. Новый материал не имел пластичности и крылья получались квадратными.

Автомобиль ГАЗ-АА на открытии исторической выставки автомобилей марки ГАЗ «Герои своего времени» в столичном ГУМе. Фото: РИА Новости

Недостатки

Самым слабым местом «полуторки» был стартер и аккумулятор. Срок их службы едва доходил до полугода, затем агрегат выходил из строя, а аккумуляторную батарею приходилось ремонтировать. Обычно автомобиль заводили рукояткой.

Еще одной существенной проблемой в эксплуатации ГАЗ-АА была острая нехватка шин. Доходило до того, что задний мост автомобиля комплектовался не четырьмя колесами, как было положено по паспорту, а только двумя, из-за чего падала грузоподъемность машины.

И все же «полуторка» была самым массовым советским автомобилем в предвоенные и военные годы. Шасси ГАЗ-АА использовалось также для модифицированных разработок — это были машины скорой помощи, различные цистерны, световые и акустические установки, ремонтные мобильные «летучки», противохимические, гигиенические и санитарные автолаборатории, радиостанции и радиосистемы дальнего обнаружения, зарядно-осветительные станции и авиационно-пусковые агрегаты.

ГАЗ-АА

Каталог чертежей ГАЗ-АА

Каталог чертежей двигателя ГАЗ-ММ

На обширное семейство автомобилей типа Полуторка чертежи имеются лишь на базовый вариант 1938-1940 гг. и на модель ГАЗ-ММ образца 1947 года. Также имеются чертежи для постройки армейской модификации ГАЗ-99 с универсальным кузовом и с армейской версией с крыльями под запаску. Документацией на упрощенные модели НАЗ-АА (серия 1932 г.) и ГАЗ-ММ военного времени (1942-1943 гг.) архив не располагает.

Имеются чертежи автомобилей, базирующихся на шасси автомобиля ГАЗ-АА : самосвал ГАЗ-410 (полный комплект), газогенераторный автомобиль ГАЗ-42 (полный комплект), газобалонный автомобиль ГАЗ-44 (полный комплект), полугусеничный вездеход ГАЗ-60 (полный комплект).

Стандартные исполнения:

  • НАЗ-АА ‒ грузовик первого выпуска с временной, полностью деревянной кабиной, 1932 г.
  • ГАЗ-АА (82b-120) ‒ базовый автомобиль с металлической кабиной с двигателем ГАЗ-АА или ГАЗ-ММ, 1932-1942 гг.
  • ГАЗ-ММ (86-120А) ‒ базовый автомобиль с деревянной закрытой кабиной и деревянной платформой с глухими бортами, 1943-1945 гг.
  • ГАЗ-ММ (86А-120) ‒ базовый автомобиль с комбинированной кабиной (дерматиновой крышей, позже — брезентовой) и платформой довоенного образца, 1945-1951 гг.

Самосвалы

  • ГАЗ-С1 ‒ Самосвал на шасси ГАЗ-АА, 3216 шт. (1935-1940 гг.)
  • ГАЗ-ММ-410 ‒ Самосвал на шасси ГАЗ-ММ, 13149 шт. (1941-1950 гг.)

Военные исполнения:

  • ГАЗ-АА с запасками в передних крыльях и разделенным лобовым стеклом, 1939-1941 гг.
  • ГАЗ-АА (99) ‒ специальные армейская модификации с универсальным кузовом и дополнительными приспособлениями для перевозки личного состава, лошадей и раненых 1939-1941 гг.
  • ГАЗ-ММ (91-120А) ‒ упрощенный автомобиль, выпускавшийся в 1942 году, с брезентовой открытой кабиной и без дверей, платформа деревянная с глухими бортами.

Автомобили на газу:

  • ГАЗ-14 ‒ Газогенераторный автомобиль с дровяной установкой В-5, 45 шт. (1935-1936 гг.)
  • ГАЗ-41 ‒ Газогенераторный автомобиль с дровяной установкой НАТИ Г-14, 1664 шт. (1937-1938 гг.)
  • ГАЗ-42 ‒ Газогенераторный автомобиль с дровяной установкой ГАЗ-42, 31956 шт. (1939-1946 гг.)
  • ГАЗ-43 ‒ Газогенераторный автомобиль с древесно-угольной установкой НАТИ Г-21, 592 шт. (1939 г.)
  • ГАЗ-44 ‒ Газобаллонный автомобиль, работающий на сжатом газе, с 6-ю баллонами, 85 шт. (1939-1941 гг.)
  • ГАЗ-45 ‒ Газобаллонный автомобиль, работающий на сжиженном газе, с двумя баллонами, 45 шт. (1941 г.)

Вездеходы:

  • ГАЗ-60 — Автомобиль полугусеничный
  • ГАЗ-65 ‒ Стандартный автомобиль с гусеничным приспособлением, 1754 шт. (1940 г.)

Примечания[ | ]

  1. А. В. Карягин. Автомобили ГАЗ мод. А и АА. — издание десятое, переработанное и дополненное. — Ленинград: Гострансиздат-Москва, 1935. — 168 с. — 50 000 экз.
  2. Красная Армия (рус.) / авт.-сост. В. Н. Шунков. — Мн.: Харвест, 2016. — С. 165. — 352 с. — 1000 экз. — ISBN 978-985-18-3892-5.
  3. Военнослужащие общевойскового объединения ВВО приступили к реставрации легендарной «полуторки» в парке Победы в Чите (неопр.) . Министерство обороны Российской Федерации (19 мая 2020). Дата обращения: 6 октября 2021.
  4. Коломиец М. В. Броня на колёсах. История советского бронеавтомобиля 1925—1945 гг. — М.: Яуза, Стратегия КМ, Эксмо, 2007. — 384 с. — (Советские танки). — 6000 экз. — ISBN 978-5-699-21870-7.

Электрооборудование автомобиля ГАЗ-АА

Шестивольтовое оборудование ГАЗ-АА, с полярностью «плюс на массу» было типичным для того времени. Потребители запитывались от батареи 3СТ-80, ёмкостью 80 а.ч., или генератора ГБФ-4105, с отдачей 13А, и мощностью 80 вт. Так же оставалось и у всех машин ГАЗ-ММ.

Для сравнения укажем, что легковая машина ГАЗ-М1, фактически с тем же мотором,  сразу получила генератор ГМ-71, с отдачей 18 А и мощностью 100 вт. Казалось бы, всё вполне понятно – у чиновничьей «эмки», на целых четыре потребителя больше: второй звуковой сигнал, второй, задний правый фонарь, плафон освещения салона, и даже «закуриватель», (прикуриватель, по терминологии тех лет).

Но что принципиально мешало дать и полуторкам более мощный генератор и АКБ большей ёмкости, для более надёжных запусков моторов в холода? Ведь грузовики, как известно, относятся к категории средств производства…

Но стартёры инерционного типа, модели МАФ-4006, мощность. 0,9 л.с. на всех довоенных машинах ГАЗ, были всё же одинаковыми.

Как уже упоминалось выше, 4-х цилиндровые довоенные моторы автомобилей ГАЗ, имели три разновидности прерывателей-распределителей зажигания, и разумеется, полностью взаимозаменяемых по установке на двигатели.

На ГАЗ-АА применялся узел ИГЦ-4003, с ламельным, (с помощью контактных шин) распределением импульсов высокого напряжения по свечам. Он имел только ручную дистанционную регулировку опережения зажигания.

Почти такой же внешне прибор ИМ-91, получивший центробежный автомат опережения зажигания, устанавливался на двигателях легковых «эмок»

И наконец,  джипы ГАЗ-64 и ГАЗ- 67, получили узлы Р-15 и Р-30, не только с автоматами опережения зажигания, но, и в отличие от «эмок», с легкосъёмными крышками распределителей, и штекерным подсоединением привычных  сегодня, «мягких» высоковольтных проводов.

Пусть читателя не удивляют и не озадачивают совершенно бессистемные, не зависящие от реальности, буквенно-цифровые обозначения узлов и аппаратов довоенного автомобильного электрооборудования.. Возможно, по стандартам того времени, в них были зашифрованы не первые буквы функционального назначения изделий, а имена-фамилии конструкторов конкретных изделий. Во всяком случае, вразумительного объяснения такой «околесице», мы, увы, дать не можем…

А что же имели полуторки, хотя бы ГАЗ-ММ послевоенной сборки? А всё тот же «Вариант №1», что и ГАЗ-АА, начала 30-х годов… Суммируя всё вышесказанное о том, что «газоны» на заводе комплектовались по «остаточному принципу», создаётся впечатление того, что они в производственной программе ГАЗ, были, по сути дела, машинами-изгоями. Хотя это, автоматически, можно было отнести и к их шофёрам. А в приоритете были  «персоналки» для чиновников, и перспективные модели.

Как понял читатель, на полуторках применялись классические батарейные системы зажигания, хотя в 30-х годах существовали и системы зажигания от магнето — автономных генераторов импульсов высокого напряжения. Отечественной промышленностью выпускались магнето типа СС-4 и СС-6, соответственно, для 4- и 6- цилиндровых моторов. Но ни один из имеющихся в нашем распоряжении источников информации тех лет, не подтверждает того, чтобы магнето применялись и на моторах обычных бортовых полуторок.

Системы головного освещения довоенных горьковских грузовиков были более совершенными, чем у их ровесников – московских трёхтонок. Они уже тогда имели «ближний» и «дальний» свет, (у машин ЗИС – единственный режим), и отдельный переключатель только на освещение, ( у московских машин – общий выключатель на все цепи). У полуторок ближний  свет имел мощность ламп в 21 свечу, (21 вт.), а дальний – 32 свечи. Большего тогда вышеупомянутые «грузовые» генераторы не позволяли.

Унифицированный с другими грузовиками, единственный задний  круглый фонарь, имел две секции. Секция габаритного света закрывалась привычным красным стеклом, а секция «стоп»-сигнала – жёлтым. Впрочем, по стандартам того времени, и мощность ламп «стоп» сигнала, составляла 15 св.

На схеме электрооборудования читатель может увидеть указатель уровня  бензина. Но указатель этот был механическим, соединённым с поплавком в баке., располагавшемся за «торпедо» Просто расположение шкалы указателя было выбрано с учётом окна для неё  в общей комбинации приборов. Эта комбинация включала в себя так же амперметр и катушечный спидометр. Катушка спидометра, с нанесёнными цифрами величины скорости поворачивалась относительно неподвижной риски на стекле прибора.

Деревянная кабина

Полностью из комплектующих советского производства «полуторка» ГАЗ-АА собиралась с 1933 года. Кабины первых автомобилей изготавливались из дерева, а начиная с 1934 года на машину устанавливался металлический модуль с брезентовой крышей.

Технологичный грузовик ГАЗ-АА был сконструирован на шасси рамного типа, с рессорными подвесками. Полное отсутствие амортизаторов делало ход машины неустойчивым и жестким. Тем не менее, автомобиль успешно выполнял задачи по перевозке грузов и ломался редко. Моторы «ГАЗ-АА» отличались неприхотливостью и высокой ремонтопригодностью. Они могли работать на самых низкосортных нефтепродуктах, низкооктановом бензине и даже керосине в жаркое время года.

Модернизация

«Полуторка» ГАЗ-АА пошла в серийное производство в январе 1932 года, и сборочные цеха Горьковского автозавода сразу показали высокие темпы выпуска грузовика. В сутки с конвейера сходило 60 машин, и при этом еще оставался потенциал ускорения. Советская версия отличалась от американской модели по ряду параметров. Вместо жестяного был установлен литой картер сцепления, усилен червячный рулевой механизм, на карбюратор установили воздушный фильтр. Кузов сразу спроектировали заново, бортовой вариант изготавливался по отечественным чертежам. Позднее советские проектировщики разработали уникальный самосвальный вариант «полуторки», который отличался тем, что кузов не нужно было опрокидывать. Груз сползал под собственным весом по специально рассчитанному днищу кузова. Достаточно было открыть задний борт.

Модификации и варианты автомобиля

Помимо грузовика ГАЗ-ММ, ставшего естественным продолжением исходной модели, выпускались и другие модификации «полуторки»:

  1. ГАЗ-42 и ГАЗ-43 – газогенераторные версии грузовика, появившиеся одновременно с ГАЗ-ММ. Между собой эти два варианта отличались по типу топлива: ГАЗ-43 ездил на угле, а ГАЗ-42 – на самых обыкновенных дровах;
  2. ГАЗ-44. Этот автомобиль получил газобаллонное оборудование. Топливом мог быть метан, светильный газ или коксовый газ. Такие машины строились только в 1939-м;
  3. ГАЗ-60. Полугусеничный грузовик повышенной проходимости. Выпускался с 1938 по 1943 год;
  4. ГАЗ-ААА – трёхосная модификация. Две пары колес являлись ведущими, что увеличило проходимость машины. Повысилась и грузоподъемность (до двух тонн). Эти грузовики производились, начиная с 1934 и заканчивая 1943 годом.

Отдельно следует упомянуть об автомобиле ГАЗ-410, серийный выпуск которого начался в 1936 году. Первоначально его назвали ГАЗ-С1 – литера «С», как утверждают некоторые источники, обозначала «Свердлов».

Фактически эта машина, сделанная на базе ГАЗ-АА, является первым советским самосвалом. Механизма опрокидывания кузова у автомобиля не имелось – вместо этого использовалась сила тяжести. Водителю достаточно было повернуть стопорный рычаг и разблокировать грузовую платформу, которая после этого наклонялась назад. Пустой кузов, наоборот, под воздействием собственного веса возвращался в исходное положение.

Кроме того, на базе ГАЗ-АА изготавливались автобусы ГАЗ-03-30 (количество пассажиров — 17). Производство их выполнялось на том самом сборочном заводе, который исходно создавался для сборки американских машинокомплектов.


ГАЗ-55 – санитарная машина на базе «полуторки»

В армии «полуторка» освоила множество самых разных «профессий». Наиболее удачной военной модификацией стала санитарная машина М-55 (или ГАЗ-55). Этот автомобиль использовался в годы войны почти столь же широко, как и обычный грузовик. Применялась «полуторка» также в качестве передвижной радиостанции, противохимической лаборатории, мобильной электростанции и прожекторной установки.

Пожарная «линейка»

С появлением «Полуторки» — недорогого массового грузовика, стала возможна моторизация пожарной службы. На Миусском заводе пожарных машин, основанном в Москве в 1919 году, на шасси ГАЗ-АА собиралась пожарная машина. Для переделки грузовики с конвейера КИМ перегонялись своим ходом. От базовой «тушилы» отличались наличием коробки отбора мощности, благодаря которой работал насос, качавший воду. Название «линейка» пошло от специального деревянного кузова, со скамьями для бойцов пожарной команды и баком для воды.

Монета России «Ленинград» с изображением полуторок, прорывающих блокаду через озеро. Фото: Commons.wikimedia.org

Плюсы и минусы

Плюсы машины

  • Качественный и надежный кузовной металл;
  • Хорошую высоту дорожного просвета;
  • Отличную проходимость автомобиля;
  • Небольшие габариты грузовика;
  • Есть стеклоочиститель лобового стекла (с водительской стороны);
  • Неприхотливость в топливе;
  • Понятное обслуживание;
  • Американские корни компании Ford;
  • Выдвигается лобовое стекло;
  • Можно транспортировать прицепы.

Минусы машины

  • Нет гидравлических усилителей рулевого колеса и тормозной системы машины;
  • Нет регулировок рулевого колеса и дивана;
  • Аскетичный вид интерьера;
  • Слабоватый силовой агрегат;
  • Простая и холодная кабина;
  • Зависимая подвеска;
  • Большой расход топлива;
  • Небольшой перевозимый вес;
  • Отсутствие хоть какого-то комфорта.

«Небесные» крылья

Летом 1943-го Горьковский завод сильно пострадал от бомбардировок, и из-за нехватки материалов выпуск ГАЗ-АА был сильно упрощён. Грузовик комплектовался только одной левой фарой, только задними тормозами и только задним откидным бортом. Тонкие стальные листы шли на вооружение, в результате чего завод был вынужден отказаться от их использования в кабине «Полуторки». Но без крыльев по тогдашним дорогам машина ездить не могла, поэтому их стали делать из кровельного железа. Новый материал не имел пластичности и крылья получались квадратными.


Автомобиль ГАЗ-АА на открытии исторической выставки автомобилей марки ГАЗ «Герои своего времени» в столичном ГУМе. Фото: РИА Новости
