Порвался ремень ГРМ: последствия и причины обрыва

Что делать при обрыве ремня?

Если порвался ремень генератора, необходимо сделать так:

1. Машина ставится на ровную поверхность в гараже с ямой или на эстакаде, под колеса нужно подложить упоры. Поднимается стояночный тормоз, включается первая передача. Открывается моторный отсек машины, отключается аккумулятор.
2. Гаечным ключом ослабляется гайка регулировочной планки, установленная на ней (это позволит освободить генераторный узел). До конца гайка не выкручивается.
3. Затем ослабляется гайка, использующаяся для фиксации генераторного устройства сверху (до тех пор пока узел сможет свободно прокручиваться).
4. Затем генераторный узел отодвигается в сторону, производится снятие порванного ремня.
5. Производится установка нового изделия. Сначала ремень надо надеть на коленвал, а затем на шкив генераторной установки. Если автомобиль карбюраторный и оснащается задним приводом, в последнюю очередь приводное изделие надевается на помпу.
6. После установки необходимо подставить небольшой кусок трубы или гаечный (газовый) ключ, чтобы отогнуть узел от мотора. Это требуется сделать для того, чтобы натянуть изделие. Помощник в это время должен затягивать гайку, расположенную на регулировочной планке снизу генератора.
7. Затем обратно подключается аккумулятор, после чего моторный отсек закрывается.

Видео: замена ремня генератора

Канал «Делаем Сами TV!» в своем видеоролике показал процесс замены приводного ремня генератора на примере автомобиля Мазда 626

Сколько можно проехать?

Полезно знать

Не рекомендуется долго использовать транспортное средство, максимум — можно доехать до ближайшей станции техобслуживания или гаража.

Количество километров, которые может пройти автомобиль, зависит от двух факторов:

• степени заряда аккумулятора (пробег машины с заряженной батареей увеличивается до нескольких десятков км);
• количества подключенных во время движения электрических устройств и оборудования, способных разрядить аккумулятор.

Что делать, если автомобиль не заводится?

Если двигатель транспортного средства не запускается, нужно сделать так:

1. Зарядить аккумулятор. Поскольку пуск мотора зачастую невозможен в результате разряда батареи, подзарядка устройства позволит временно решить проблему.
2. Необходимо попробовать завести мотор с толкача.
3. Произвести замену приводного ремня и ехать дальше.
4. Если автомагазинов рядом нет, то можно установить вместо ремешка подручное изделие, которое позволит ненадолго заменить его функцию. К ним относятся прочные женские чулки, мужские ремни, галстуки, веревки, а также камеры от велосипедных колес.

Что происходит с двигателем при разрыве ремня

Во время работы автомобиля поршни двигателя движутся в определённом направлении. Поршень движется вниз при такте впуска, а во время такта выпуска поднимается. В момент нахождения блока цилиндров в верхней точке, каждый клапан должен быть закрыт.

Когда полотно ГРМ порвано, клапан перестаёт вращаться и останавливается. Однако коленвал вращается и к открытым клапанам направляются поршни. После их встречи детали гнутся и приходят в негодность. Независимо от того, находится ли автомобиль на холостом ходу или на передаче – вероятность того, что поршни будут стучать по клапанам и выгибать их достаточно велика.

Но все же чем выше обороты, тем хуже вероятные последствия. Кроме того, что клапаны будут испорчены, могут пострадать поршни, лопнуть направляющие втулки.

Если обрыв ГРМ произошёл на высоких скоростях, то будут повреждены все клапаны, а осколки втулок пробьют поршни. Починить механизм после подобных повреждений будет очень сложно и дорого. В некоторых моторах легче после этого поменять всю голову целиком.

Что делать если порвался ремень ГРМ во время движения автомобиля

Если полотно ГРМ порвалось во время движения не стоит впадать в панику.

При обрыве двигатель автомобиля перестанет работать или начнёт слишком легко вращаться. Необходимо отъехать на обочину, выставить знак аварийной остановки.

Первые действия при обрыве полотна ГРМ

• Откройте капот, оцените ситуацию.
• Если Вы видите порванный ремень, срочно звоните на СТО.
• Чтобы избежать обрыва детали необходимо своевременно проводить её замену. Машину можно отбуксировать в автосервис или вызвать эвакуатор.

Если так вышло, что запасного ремня у Вас нет, не стоит пытаться его «починить», ничего хорошего из этого не получится. На некоторых двигателях при наличии опыта можно заменить ремень на месте, имея под рукой запасной комплект. Но мы рекомендуем обращаться в сервис.

Стоимость замены ремня завит от модели автомобиля и даты его выпуска. Примерный ценовой диапазон от тысячи до десяти тысяч рублей. Чтобы не пришлось тратить лишние деньги и своё время проводите своевременную замену и плановый осмотр ремней ГРМ.

Чтобы автомобиль не пришлось ремонтировать, необходимо соблюдать ряд правил:

• Изучите инструкцию эксплуатации и следуйте ей.
• Периодически проверяйте исправность ГРМ.
• Купите запасную деталь и всегда возите с собой.
• Запишите телефон СТО.

На каких двигателях гнутся клапаны

Если порвалось полотно ГРМ, последствия могут быть разными. Кто-то отделается лёгкой заменой необходимой детали, а кому-то потребуется сложный ремонт.

Когда рвётся полотно ГРМ, основные потери понесут клапаны. После обрыва верхний вал перестаёт работать, клапаны застывают в одном положении. В этот момент коленчатый вал толкает поршень вверх, и он оказывает механическое воздействие на детали. Клапаны гнутся. Это приводит к очень дорогостоящему ремонту.

И также довольно серьёзные последствия после обрыва ремня появляются у дизельных двигателей. Это связано с конструкцией механизма, после поломки одной детали запускается цепная реакция, которая наносит непоправимые повреждения остальным элементам: распределительному валу, подшипникам, толкателям и т. д.

Иногда обрыв ремня приводит к поломке распредвала или деформации верхней части поршня. После это Вам придётся разбирать двигатель, проводить замену клапанов и т. д. В некоторых случаях такой ремонт будет стоить около тридцати тысяч рублей и более. А когда необходима замена поршней, сумма еще увеличивается.

Сложный ремонт понадобится не всем автомобилям. В некоторых моделях поршней предусмотрены специальные углубления и когда происходит обрыв ремня, поршень поднимется, а клапан остаётся неподвижным, поршень попадает в «ямку», клапан не деформируется. Водителю необходимо просто поставить новый ремень и двигатель заработает.

Не все механизмы оборудованы такими выемками, так как они снижают мощность двигателя. А производители известных брендов борются за неё как могут.

Вывод прост: производите своевременную замену деталей и никаких неприятностей не возникнет.

Варианты двигателей Рено Логан

Рассмотрим такой вариант, что вы собираетесь приобретать, всеми полюбившийся народный автомобиль Рено Логан. Конструкторы концерна Рено оснастили автомобили (кроме топовой комплектации) двумя типами двигателя, которые прошли всевозможные технические испытания и имеют индексы K7J, K7M, что говорит о моторах объемом 1.4 и 1.6 литра 8V (клапанов) соответственно. А автомобиль класса «ЛЮКС» имеет двигатель объёмом 1.6 литра, при 16 клапанной «голове» с индексом K4M. В каждом из них в виде привода газораспределительного механизма выступает ремень. А о том какой двигатель выбрать в материале: 8 или 16 клапанов на Рено Логан, что лучше?

Теперь рассмотрим каждый двигатель по отдельности и разберёмся, в каком из них при обрыве ремня ГРМ произойдёт загиб клапанов.

K7J – 8-ми клапанный двигатель объёмом 1.4 литра (клапана гнёт)

Самый популярный двигатель у отечественного потребителя клапана гнёт

Четырёхтактный четырёхцилиндровый бензиновый двигатель K7J, эволюционировал в наше время прямиком из 80-х годов XX века. Из-за того, что мотор представляет собой продолжение линейки двигателей прежнего поколения, у него имеется явно выделяющаяся особенность в виде устаревшей конструкции с повышенным расходом топлива. Однако это не мешает ему оставаться одним из самых ремонтопригодных двигателей в линейке.

На данном двигателе отсутствуют гидрокомпенсаторы, поэтому каждые 15-25 тыс. километров ему требуется процедура по регулировке клапанов. И периодически происходят течи масла у сальника коленвала.

Загнуло 3 клапана из 4

Некоторые «логановоды» этому двигателю предпочитают его более мощную версию K7M.

K7M – 8-ми клапанный двигатель объёмом 1.6 литра (клапана гнёт)

Менее популярный 8-ми клапанный двигатель объёмом 1.6 литра — K7M

Мотор K7M от компании Рено, конструктивно со своим предшественником K7J практически ничем не отличается. У него точно такой же ресурс, который по заявлению производителя равен 400 тыс. километров, такое же жидкостное охлаждение и комбинированная система смазки. Осталась та же проблема по протечке масла и отсутствию гидрокомпенсаторов – регулируем клапана.

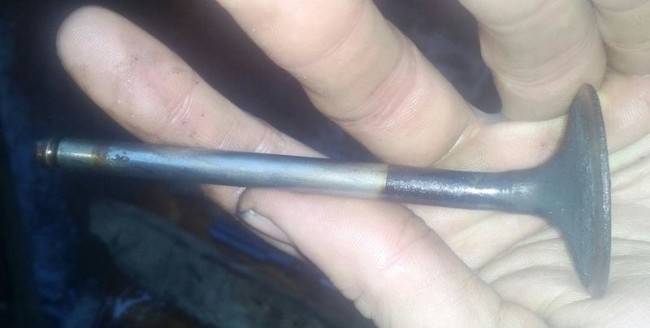

Загнутый клапан

Однако, если смотреть на технические характеристики, то этот двигатель обладает на 10.5 мм увеличенным ходом поршня (за счет того, что высота блока изменена), а также наибольшим объёмом двигателя и маховиком со сцеплением большего размера.

 K4M – 16-ти клапанный двигатель объёмом 1.6 литра (клапана гнёт)

Погнуло клапана на двигателе K4M

Отличительная черта этого «топового» двигателя от предыдущих – это два облегченных распределительных вала в головке блока цилиндров и новая поршневая система. От этого мощность по сравнению с K7M возросла на 20 л.с, одновременно увеличилась экономичность и стабильность в работе. На моторе K4M отсутствует проблема по регулировке клапанов через определённый промежуток пробега, так как там уже присутствуют вышеупомянутые гидрокомпенсаторы.

Что делать, если порвался ремень ГРМ

В этом случае нужно обязательно установить новый ремень, воспользовавшись следующим алгоритмом:

• Выполнить демонтаж защитной крышки, открутив несколько крепежных болтов.
• Демонтировать крепеж защиты картера.
• Снять ремень компрессора.
• Снять серворемень привода генератора.
• Снять клемму с АКБ.
• Открутить болты крепежа и демонтировать генератор, а также шкив водяного насоса.
• В некоторых моделях нужно снять одну из опор мотора.
• Демонтировать защитную крышку механизма ГРМ.

После вышеописанных действий надо извлечь остатки старого ремня (предварительно нужно снять крышку зубчатого шкива) и установить новый ремень ГРМ.

После того, как данная процедура завершена, нужно затянуть натяжитель. Не забудьте проверить состояние роликов и при необходимости выполнить их замену. Стоит отметить, что для каждой модификации мотора существуют свои особенности замены ремня газораспределительного механизма.

Один из важных вопросов ремонта после того, как порвался ремень ГРМ, –  как выставить метки? Это необходимо для корректной работы силового агрегата. Выставление меток – ответственная задача, так как если что-то сделать неправильно, двигатель не будет заводиться. Кроме того, нарушение технологии установки ремня ГРМ может стать причиной поломки мотора.

Перед тем как приступить к установке нового ремня, нужно убедиться, что ранее выставленные метки не были сбиты, иначе придется более глубоко разбираться в настройках системы газораспределения, и ремонт затянется на длительное время.

Установка нового ремня ГРМ должна выполняться таким образом, чтобы поршень 1-го цилиндра располагался в самой верхней точке 1-го цилиндра. Это положение соответствует максимальной удаленности поршня от коленвала, что указывает на правильное выставление меток.

Количество меток и расположение является индивидуальными характеристиками для каждой отдельной модификации силового агрегата. Чаще всего используются следующие их виды:

• Метка на маховике.
• Метка на шкиве.
• Метка на распредвале (для 16-тиклапанного двигателя их должно быть две).

Перед установкой нового ремня ГРМ следует убедиться в совпадении всех меток. Чтобы установить их в нужное положение, следует проворачивать коленвал за крепежный болт, которым крепится шкив. Не допускается проворачивание распредвала за шкив.

Установка привода ГРМ и затягивание натяжителя производится при точном совпадении всех меток. После завершения установки следует провернуть коленчатый вал двигателя на несколько оборотов, чтобы убедиться, не сбились ли метки риски. Если они сместились, нужно повторить регулировку.

Если на вашем авто порвался ремень ГРМ, ремонт должен выполняться опытными специалистами автосервиса. Попытки провести такое обслуживание самостоятельно могут привести к еще более значительным неисправностям.

Модификации ремней ГРМ

Со времени изобретения автомобиля разработчиками предлагались разные виды ГРМ. Ремни механизма в разное время производились из разных материалов и в разных вариациях:

• кожаное изделие;
• металлическая цепь;
• металлизированная модификация, имеющая резиновую основу, которая сегодня используется на автомобилях всех типов и различных производителей.

Ремень газораспределительного механизма

К бесспорным плюсам современных ремней ГРМ относится:

1. Простота использования.
2. Надёжность конструкции.
3. Приемлемая цена.

Металлическая цепь отличается высокой стоимостью и сложностью конструкции, а потому в бюджетных автомобилях ремень данного типа практически не используется. Образцы из кожи имеют небольшой период эксплуатации и, невзирая на минимальную стоимость, популярности у современных автомобилистов не имеют.

Что может служить причиной разрыва?

С тем, как определить, какие признаки указывают на проблему, мы уже ознакомились, теперь стоит понять, почему рвется полотно. Ведь не происходит же это ни с того ни с сего?! Да, у любого «технического недуга» имеется своя причина. И основная кроется как раз в недобросовестном отношении владельца к собственному автомобилю. Проявляется это в виде несвоевременном проведении замены изношенных деталей.

В среднем интервал замены привода находится в пределах 60 тысяч км пробега. И если впервые водители приезжают на СТО, то впоследствии могут просто забыть об этой процедуре. Также можно назвать и ряд других причин, почему рвется мягкое изделие. Приведем ниже еще несколько самых распространенных причин обрыва ремня ГРМ.

Качество

Надежность запасных частей во многом зависит от производителей. А поскольку привод обеспечивает правильное функционирование циклов работы двигателя, следовательно, на этой детали просто нельзя экономить! В противном случае, придется менять его чаще положенного срока. Здесь уместна народная мудрость про скупого, который всегда платит дважды.

Проблем с приобретением новой детали просто нет:

• В среднюю ценовую категорию входят изделия под марками:
  • Балаково.
  • Bosch.
  • Lemforder.

Тем, кто ценит надежность можно обратить внимание на более дорогие изделия:
Gates.
Contitech.
Dayco.

Неправильная операция

Как показывает практика, частые разрывы случаются спустя 1000 или 2000 км пробега, после предыдущей операции замены. Во много это объясняется банальным человеческим фактором – неправильная установка привода.

Доверять эту процедуру необходимо только опытным мастерам, после чего проверять состояние транспортного средства по завершению работ

Главное обратить внимание на звук, издаваемый мотором – изменился ли он в лучшую сторону, проверить состояние и положения полотна привода

Проблема с роликами натяжения

Ролики служат для натяжения привода ГРМ и не позволяют ему соскользнуть, а также проскальзывать. Это своего рода подшипник, имеющий специальное покрытие. Сила натяжения имеет значение:

• Если оно слабое привод проскальзывает, что отрицательно скажется на вспомогательных агрегатах.
• В случае чрезмерной затяжки, изделие просто лопается и тогда звук при этом будет резким, что явно указывает на его обрыв.

Инородные тела

Как это ни парадоксально, но это тоже является причиной того, почему гнет клапана при обрыве расходника. Защитная крышка крепления нуждается в регулярном контроле технического состояния. В некоторых случаях на изделия попадает масло, загрязнения, что приводит к заклиниванию распредвала либо коленвала. В случае необходимости крышку стоит заменить.

Не соблюдение регулярности замены

Самая основная причина разрыва – это естественное старение детали. В среднем изделие способно продержаться на протяжении 60 000 км пробега (ранее уже было об этом упомянуто). По крайней мере, это относится ко многим автомобилям отечественного производства. У иномарок эта отметка заметно выше – до 150 000 км. Соответственно риск того, что начнет гнуть клапана при обрыве ремня ГРМ заметно ниже.

Заклинивание помпы

Как показывает практика, в большинстве случаев данная поломка актуальна по отношении к отечественным транспортным средствам. А вот у автомобилей от зарубежных производителей такое случается крайне редко. Из-за заклинивания помпы рвется полотно привода, что требует срочной замены.

Результаты обрыва полотна ГРМ и вероятные расходы

Подробнее о вероятных последствиях

Начинающие автомобилисты обычно задаются вопросом: «А что будет если порвется ремень ГРМ?». Результаты разрыва полотна также, как и его причины, бывают разными.

Обычно разрыв полотна ГРМ влечет:

1. Капремонт мотора.
2. Ремонт/полную замену газораспределительного механизма.
3. Замену клапанов по причине их сгибания из-за некорректной работы ГРМ. Это случается, когда клапана опустились, выпуская газ/впрыскивая топливную смесь. В этот момент коленвал, инерционно вращаясь, ударяется о поршня. Именно поршня наносят серьезный удар. Хотя, такую проблему имеют, в основном, автомобили, в которых в камере сгорания сознательно уменьшены размеры, либо на поверхности поршней нет выборки. Чтобы определить уровень повреждений, целесообразно отогнать машину в сервис, поскольку может потребоваться демонтаж головки и диагностика мотора с использованием специального оборудования. В идеале, необходимо поменять полный клапанный комплект даже, если при обрыве мотор работал холостым ходом и повреждению подверглись не все клапаны.
4. Развал участников поршневой системы. Обычно этим «страдают» японские авто, а происходит это из-за удара значительной силы по головкам со стороны клапанов. Когда разрыв полотна происходит при больших скоростях/с высокими оборотами и клапана «полетели», втулка лопается и поршни пробиваются обломками. Тогда предстоит крайне дорогой ремонт со сменой головки.

Наиболее тяжелые последствия обрыва полотна газораспределительного механизма отмечаются у дизельных силовых агрегатов. Из-за конструкционных особенностей в них существуют «препятствия» движению клапанов, а потому при разрыве, когда клапана стоит в мертвой точке, одновременно может случиться:

• поломка распределительный вал;
• поломка головки цилиндров;
• деформирование шатунов;
• «загнутся» клапана.

Затраты при устранении результатов разрыва полотна ГРМ

Цена клапана, без учета сопутствующих трат, примерно 1000 рублей (плюс-минус). Довольно просто подсчитать, величину расходов, если потребуется поменять все 16 клапанов современного мотора. Сумма такой замены будет весьма серьезной.

Кроме того, необходимо будет приобрести некоторые «мелочи», например:

• Ремень либо полный комплект газораспределительного механизма, включающий все подшипники;
• прокладку на каждый из коллекторов (впускной/выпускной);
• прокладки на ГБЦ и клапанные заглушки;
• крепеж;
• не исключено, что потребуется приобрести помпу (водяной насос), когда подозревается её износ.

Кроме того, если вы предполагаете провести необходимые работы самостоятельно вам потребуются соответствующие ключи, отвертка, штифты, а иногда, и специальный инструмент.

Замена ремня ГРМ

Почему рвется ремень?

1) Все банально и просто. Ремень ГРМ достаточно прочное «звено» на иномарках он может прослужить достаточно долго, около 150 000 километров. Однако у всего есть предел! ЗА такой срок его просто «истирает», он становится тоньше и уже не в состоянии держать натяжение – поэтому и рвется. Это самая распространенная причина – просто не заменили вовремя.

Нужно отметить — что на наших ВАЗ, ремень ходит гораздо меньше, например от 30 до 50 000 километров. Лично у меня были случаи, когда он рвался уже после 15 000 км. Вот почему основные жалобы идут от владельцев «ПРИОР», «Калин» и прочих АвтоВАЗ. Если купили нашу машину, да еще и с рук, то я вам советую заменить ремень сразу же! Иначе могут быть проблемы.

2) Еще одна причина, это выход из строя роликов натяжения. Они предназначены для натяжения ремня, чтобы он не проскальзывал и не слетал с зубьев. По сути, ролики это подшипники со специальным слоем сверху, а как мы с вами знаем, у подшипников также есть срок службы. Ближе к концу эксплуатации они начинают шуметь, и ваш двигатель начинает «дизелить». Если не поменять – то их просто заклинит, что буквально за часы сотрет «полотно» ГРМ.

3) Иногда обрыва не происходит, а от большого износа ломает резиновые зубья, которые находятся в зацеплении с шестернями валов. Также приятного мало, вы смотрите — обрыва нет – но автомобиль не заводится, или заводится, но работает не правильно! Дело в том, что сбивается зажигание, опять нужна замена.

4) На наших авто, бывает заклинивает помпу. Она также может протереть полотно ГРМ, смотрите ниже в видео.

5) НУ и последняя причина – это не качественные запчасти. Такое часто бывает, опять же с нашими ВАЗ. Например, приехали вы на СТО, заменили «расходники» – проехали 5000 км, а он «БАХ» и оборвался. «Паленая деталь» – смерть для двигателя, какая бы она не была. Так что старайтесь брать такие узлы на проверенных СТО, пусть даже у официального дилера, на ГРМ не экономят.

В общем, произошел порыв, что дальше …

Причины повреждения изделия:

• низкое качество ремня;
• ошибки, допущенные в ходе монтажа или замены;
• выход из строя роликов натяжительного устройства;
• износ зубчиков ремня (зубья изнашиваются постоянно в ходе эксплуатации авто);
• заклинивание помпы;
• попадание инородных предметов в газораспределительный механизм.

Период эксплуатации современных новых изделий для распределительных механизмов зависит от марки автомобиля и составляет около 150 тысяч километров (на более старых авто этот показатель ниже — около 70 — 100 тыс/км). Если транспортное средство используется в условиях низких температур, ресурс эксплуатации ремня снижается до 60-100 тыс/км. В любом случае специалисты рекомендуют проводить диагностику состояния ремешка ГРМ не реже, чем каждые 15 тыс. км пробега.

Качество запчастей

Ошибки, допущенные при установке ремня ГРМ, приводят к несинхронному отпиранию и закрыванию клапанов, в результате чего мощность двигателя снижается. Причина обычно заключается в слишком слабой или очень высокой натяжке валов. Если замена изделия была выполнена с ошибками, его может разрывать уже через 1-2 тысячи километров пробега.

Характерные признаки неправильной замены:

• изделие съезжает вбок;
• появились или стали заметны трещины на его поверхности;
• раздается необычный звук во время работы двигателя.

Натяжительные ролики предназначаются для натяжки ремня на валах двигателя, благодаря чему он не соскакивает во время работы мотора. Если натяжение окажется слабым, ремешок начнет проскальзывать, что спровоцирует увеличение температуры и быстрый износ вспомогательных агрегатов. При чрезмерном натяжении, изделие может быстро лопнуть, при этом характерным симптомом будет резкий звук из-под капота.

Клин помпы

Если помпу заклинило, она может не реагировать на прокручивания, что приводит к сильному натяжению и разрыву ремня во время движения ТС. Такая проблема более актуальна для отечественных транспортных средств.

Инородные элементы

При попадании инородных элементов в распределительный механизм (это могут быть — грязь, мелкие камешки, моторное масло), возможно заклинивание распредвала или коленвала. Во избежание такой проблемы, необходимо периодически выполнять проверку защитной крышки и креплений.

Почему происходит разрыв ремня ГРМ

Как было сказано ранее основной функцией ремня ГРМ является обеспечение работы распределительного вала, который в свою очередь синхронизирует работу поршневой и клапанной систем транспортного средства. В момент обрыва ремня происходит рассинхронизация данного процесса.

Обрыв ремня ГРМ

Причины обрыва ремня ГРМ бывают различными, остановимся на некоторых из них.

Существующий предел

У современных ремней ГРМ отличные эксплуатационные характеристики, в том числе, и срок службы. К примеру, в автомобилях иностранного производства он может безупречно отработать до 150 тыс. км пробега. Но всё имеет предел! За такой продолжительный срок он элементарно «истирается» — уменьшается его толщина, снижается способность сохранять требуемое натяжение, утрачиваются другие эксплуатационные характеристики. И поэтому происходит разрыв ремня.

Именно износ остается наиболее распространенной причиной повреждения ремня, поэтому специалисты рекомендуют периодически проверят полотно на износ, а при необходимости производить замену. Заметим, что в российских Lada ремень может проходить гораздо меньше примерно 30-50 тыс. км, но иногда ремень рвется, проехав всего 15000. Поэтому часто звучат жалобы от владельцев «Priora», «Kalina» и других моделей этого завода.

Поломка роликов натяжения

Из названия деталей понятно, что ролики предназначаются для обеспечения натяжения ремня ГРМ. Это препятствует его проскальзыванию и соскакиванию с зубьев. Вообще, ролик — это подшипник, имеющий вверху специальный слой.

Как известно, подшипники тоже имеют определенный срок работы. Приближение окончания срока эксплуатации сопровождается характерным шумом. Если своевременно не произвести замену подшипников натяжения, то их «заклинивает», что, в буквальном смысле, за короткое время сотрёт полотно ремня.

Натяжение ремня ГРМ

Разрушение зубьев ремня ГРМ

Случается, что обрыва нет, но от сильного износа ломаются зубья, расположенные в месте сцепления с шестернями на валах.

В подобной ситуации тоже ничего положительного нет: разрыва полотна не видно, но машину завести не получается, либо она завелась, но работает неправильно…. А дело в том, что при таких условиях «сбивается» зажигание. И здесь опять-таки следует заменить ремень ГРМ.

«Клин» помпы

Особенно часто помпу «заклинивает» на машинах российских заводов, хотя и на любой иномарке это тоже может случиться.

Возникновение подобной проблемы тоже нередко ведет к разрыву полотна ГРМ и требует оперативного решения. Что, со своей стороны, избавит автовладельца от более серьезных денежных и временных затрат в случае, когда порвался ремень ГРМ и это спровоцировало поломку силового агрегата

Качество запчастей

И еще одна частая причина обрыва полотна ГРМ – это некачественные комплектующие. Это очень часто случается, опять-таки с отечественными Lada.

Допустим, после обращения в сервис и замены соответствующих «расходников» вы проехали всего 5 тыс. км, а ремень вдруг порвался.

Поэтому постарайтесь покупать комплектующие для ГРМ только в проверенных сервисах и магазинах, а лучше у официальных дилеров производителя, которых сегодня имеется предостаточно. Не разумно экономить на газораспределительном механизме и его комплектующих!

Газораспределительный механизм

На каких двигателях гнёт клапана: как узнать

По причине серьезности данной проблемы и высокой стоимости последующего ремонта многих автолюбителей беспокоит вопрос, как узнать, гнет или не гнет на моторе клапана при обрыве ремня ГРМ. Чтобы точнее узнать и определить, гнутся ли клапана на конкретном двигателе, можно воспользоваться следующими рекомендациями:

1. Подробно изучить техническую документацию на двигатель от производителя. Добавим, что проведение визуального осмотра, а также различные данные из таблиц все равно не дают 100% уверенности, что при обрыве приводного ремня клапана не гнутся. Также не рекомендуется слепо доверять утверждениям на профильных автофорумах или опираться на информацию из других более или менее авторитетных источников. Другими словами, достоверность любых данных необходимо ставить под сомнение и перепроверять.
2. Еще одним способом является так называемая «физическая» проверка, которая позволяет самому узнать, гнутся ли клапана. Данный способ позволяет определить вероятность загиба клапанов, то есть подтвердить или опровергнуть возможность контакта клапана с поршнем.

Что касается различной технической информации, которая приведена в таблицах, а также ссылаясь на опыт автомехаников и простых водителей, суммарные данные позволяют отметить:

• зачастую клапана не гнет на простых 8-клапанных моторах;
• обычно клапана гнутся на 16- клапанных и 20-клапанных двигателях;
• клапана гнёт практически на всех дизельных двигателях;
• загиб клапанов происходит на большинстве моторов в случае обрыва цепи ГРМ, то есть на двигателях с цепным приводом ГРМ;
• клапана обычно гнутся на двигателях малолитражных автомобилей с рабочим объемом от 1.1 до 1.4 литра;

Причины обрыва ремня ГРМ

Ремень ГРМ соединяет между собой коленчатый и распределительный вал. Кроме того, благодаря ему происходит своевременное открытие клапанов в двигателе, в результате чего в цилиндры поступает необходимое количество топливной смеси.

Поскольку порваться ремень ГРМ может только во время движения транспортного средства, то определить эту поломку легко. Двигатель автомобиля глохнет, в результате чего может потребоваться капитальный ремонт.

Рекомендуем

«Порвался ремень ГРМ: кто виноват и что делать?» Подробнее Причины, из-за которых может порваться ремень ГРМ:

• Износ. Поскольку данный элемент имеет огромное значение, для его изготовления используются только максимально прочные материалы. Срок его эксплуатации в данном случае составляет около 150 тысяч километров. Если не произвести замену своевременно, ремень ГРМ может порваться. Кроме того, стоит учитывать, что у российских транспортных средств срок годности меньше, поэтому диагностику желательно делать каждые 15 тысяч километров пробега. В среднем, производить замену необходимо каждые 80–140 тысяч километров. Однако при этом следует в первую очередь придерживаться рекомендаций производителя. К примеру, для «Лада Веста» замена делается через каждые 10 тысяч километров пробега, для Тойоты – при необходимости, после проверки его состояния, каждые 20 тысяч километров.

  Однако на практике, если агрегат исправен (в порядке генератор, шкивы, помпа), то ремень может прослужить около 100 тысяч километров. Но при этом не стоит забывать о том, что многое зависит от того, кто является производителем.

• Рассинхронизация натяжных роликов. Благодаря данным элементам происходит натяжение ремня, что не позволяет ему слетать с зубьев. Если их не поменять вовремя, то это приведет к преждевременному истиранию. Причиной может стать и заклинивание помпы.
• Некачественные запчасти. Производители, особенно когда речь идет о европейских, японских и американских брендах, осуществляют установку только качественных деталей. Поэтому если после износа вместо них использовать более дешевые аналоги, они могут быстро ломаться, став причиной повреждения ремня. Часто возникает ситуация, когда ремень ГРМ после 5 000 км пробега рвется. Как правило, экономия на покупке данного расходника приводит к весьма печальным последствиям. Если сравнить разницу в цене качественного и некачественного продукта с глобальными последствиями, которые могут возникнуть, то данное соотношения несоизмеримо.
• Неисправность шкивов, валов, натяжителей. При выходе из строя одного из этих узлов, происходит обрыв ремня ГРМ. Поэтому производители, как правило, рекомендуют вместе с ним менять и ролики натяжителя.
• Недостаточное или чрезмерное натяжение ремня. Неправильная регулировка натяжения приводит к тем же последствиям, что и неисправности агрегатов. К примеру, если натяжение слабое, происходит проскальзывание ремня ГРМ из-за недостаточного сцепления с рабочей поверхностью шкива, поэтому он перегревается, теряет эластичность и начинает разрушаться. В противном случае происходит растяжение и далее разрыв армирующих волокон. Понять, что с натяжением ремня ГРМ что-то не так, можно по характерному свисту. Чаще всего подобное происходит в сырую погоду.

Иногда ремень не рвется, а истираются зубья, в результате чего он перестает выполнять свои функции.
