Обслуживание и уход

Виды неисправностей механических трансмиссий

Прежде чем пытаться проводить диагностику КПП, нужно узнать, какие неисправности могут случиться с данным узлом. За счет строения механизма поломки имеют особенности. Они делятся на поломки коробки и на неисправности механизма переключения.

Чтобы быстро и без особых затрат восстановить работу КПП, нужно уметь вовремя обнаруживать поломки и знать основные способы устранения

Это особенно важно, если КПП поломалась где-то в пути на трассе

Сейчас существуют роботизированные коробки передач. Неисправностей данных коробок значительно больше, а диагностика КПП «робот» осуществляется при помощи встроенной диагностической системы или при помощи ПК со специальным софтом.

Течет масло между коробкой и мотором: почему так происходит

Для лучшего понимания и быстрого выявления проблемы начнем с особенностей смазочных жидкостей в КПП и ДВС. Дело в том, что условия работы трансмиссии и силового агрегата значительно отличаются. По этой причине в двигатель заливается моторное масло, а в коробку передач специальное трансмиссионное. Как для мотора, так и для КПП смазочный материал может иметь минеральную, синтетическую или полусинтетическую основу.

Однако на этом сходство заканчивается

Обратите внимание, указанные жидкости сильно отличаются по своим базовым свойствам (вязкость) и пакетам химических присадок. Это обусловлено тем, что в двигателе смазка подается к нагруженным узлам и деталям под давлением, к элементам с меньшими нагрузками поступает путем разбрызгивания

Параллельно моторное масло сильно нагревается, подвержено окислительным процессам и т.д. В большинстве коробок передач (кроме гидротрансформаторных АКПП) сопряженные детали смазываются посредством разбрызгивания смазочного материала во время вращения узлов, нагрузки на детали внутри трансмиссии намного меньше по сравнению с ДВС.

Такие особенности работы определяют и общий срок службы смазочных материалов в каждом узле (в среднем, 10 тыс. км. для моторного масла и 50-80 тыс. для трансмиссионного). Еще отметим, что для каждого узла производитель ТС определяет индивидуальные допуски по вязкости и другим параметрам смазки.

Не подходит вязкость моторного или трансмиссионного масла

Теперь вернемся к нашей основной проблеме. Вполне очевидно, что если течь между коробкой и двигателем появляется сразу после перехода с более «густого» по SAE масла на маловязкую смазку (например, была произведена замена минералки на жидкую синтетику), тогда высока вероятность банального несоответствия залитого материала рекомендуемым параметрам.

Если проще, использование маловязких смазок в КПП и ДВС может привести к появлению течей. Итак, что нам дает эта информация. Самое главное, если масло в моторе или коробке окажется неподходящим, тогда подтекание можно легко устранить путем замены смазочного материала на рекомендуемый.

Если же никаких других предпосылок для появления утечек не выявлено, тогда уместно говорить о неисправности. При этом анализ самого масла позволяет определить, откуда оно течет, из коробки или двигателя. Давайте остановимся на этом подробнее.

Возникла неисправность в ДВС или КПП: как точно определить

Если залитые в мотор и КПП жидкости соответствуют всем параметрам, тогда течь масла в месте соединения двигателя и коробки передач является результатом поломки одного из указанных агрегатов. Реже, но вполне возможно одновременное возникновение неполадок сразу в обоих узлах.

Как уже было сказано, смазка в КПП и ДВС отличается по консистенции, цвету и запаху, что позволяет сделать некоторые выводы

Для первичной диагностики это очень важно, так как можно точнее определить, какой агрегат дал течь и почему. Для этого нужно внимательно изучить потеки, цвет масла, пыль и грязь на нем

Теперь перейдем к проверке. Сразу отметим, что точно определить причину обычно мешает ограниченный доступ. Другими словами,  возможность визуального осмотра места соединения двигателя и коробки может отсутствовать. В такой ситуации самым простым способом определения, откуда течет жидкость, является проверка уровня масла в двигателе.

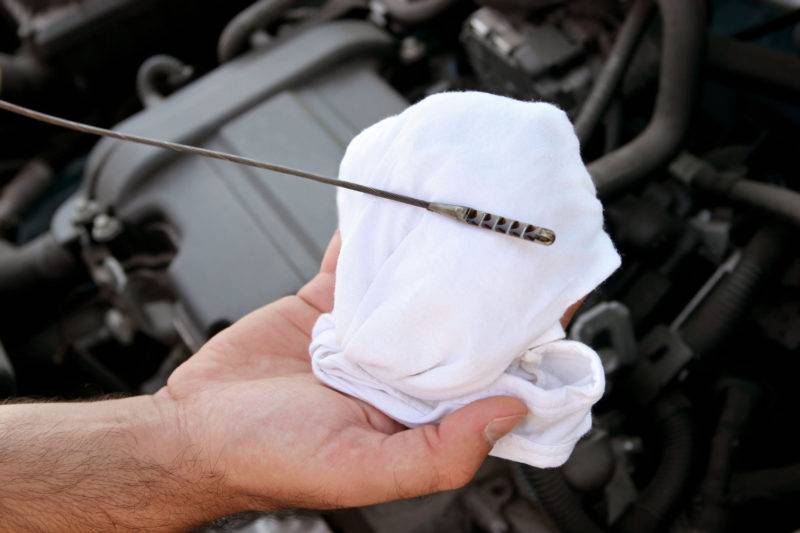

Для этого уровень оценивается по щупу, снижение показателя укажет на проблемы с мотором. Добавим, что КПП на некоторых автомобилях также может иметь свой масляный щуп. Однако такая проверка позволяет точно определить проблемный агрегат тогда, когда масло интенсивно вытекает наружу. В этом случае обычно можно также заметить масляные пятна под передней частью автомобиля.

Если же были обнаружены только потеки на поверхностях и деталях в месте соединения трансмиссии и силового агрегата, тогда уровень смазки не всегда сильно падает. В такой ситуации помогает дополнительная оценка подтекающей жидкости.

Моторное масло имеет более светлый рыжевато-янтарный оттенок, оно текучее, его подтеки условно «впитывают» в себя пыль и грязь. Трансмиссионное масло обычно темнее, может иметь красноватый оттенок (масло ATF). Такая смазка гуще, имеет характерный едкий запах, подтеки быстро обрастают толстым слоем пыли, накапливая загрязнения на своей поверхности в виде «шубы».

Отметим, что на практике также часто используется следующий способ. Часть вытекающей жидкости нужно собрать в емкость, в которую предварительно была залита вода. Моторное масло при попадании в воду сворачивается, сохраняя форму капли, после чего опускается вниз. Трансмиссионная жидкость на дно не опускается, расплываясь по поверхности пятном.

Что автолюбители говорят о ремонте АКПП «Хендай»

Почему может потребоваться ремонт АКПП «Хендай»?

«Когда машина катится на нейтральной передаче (никому не советую так делать), детали коробки-автомата вращаются, но без смазки. Не нужно думать, что в автомате все происходит так же, как и на механике, когда шестерни загребают смазку из картера, разбрызгивают масло на детали. В автомате элементы смазываются жидкостью из гидросистемы, которая подается насосным колесом. На нейтрали оно не крутится, значит, без смазки износ АКПП происходит максимальный».

Как отремонтировать коробку своими руками?

«Прежде всего подготовьте следующие инструменты: 3 домкрата: акцентовский ромбический (его преимущество в том, что у него небольшая стартовая высота подъема), гидравлический подкатной (миниатюрных размеров, не такой, какие используют на шиномонтажных станциях, а для бытового использования). Также потребуются под полудюймовый квадрат трещотки и Г-образная железная палка (40 см длиной), не знаю точное название, но на ее концах будут квадраты под 0,5-дюймовые головки. Понадобятся полудюймовые головки, на 10 (головка должна сужаться к концу), 12, 14, 17 (2 шт.), 19, 22 и 32.

Кроме того, потребуются удлинители полудюймовые пары размеров (один на 4-5 см, другой на 10 см). 100 см лом, монтажная лопата. Закупитесь пластиковыми стаканчиками, купите черный маркер. Подпишите стаканчики и с каждой детали метизы складывайте отдельно

В противном случае не сможете выполнить сборку правильно».

Как восстановить бублик?

«Моя рекомендация такая: прежде чем монтировать АКПП на «пепелац», расположите коробку вертикально, а затем, используя 2 болта, опустите бублик на вал.

Важно, чтобы он просел 2 раза. Если все сделать правильно, когда будете вращать на вертикально расположенной коробке, бублик может задевать края болтов масляного насоса

Затем в низ колокола в зазор между ним и бубликом следует забить пластиковый стопор. Это необходимо, чтобы бублик не вывалился с дальнего вала, когда вы будете монтировать коробку в моторный отсек. Будьте внимательны при выполнении этой сложной работы, потому что горизонтально бублик не получится установить».

Чтоб должен знать хозяин «Хендай».

«В инструкции по эксплуатации авто указано, что, если АКПП работает неисправно, следует проверить уровень масла
Это должен делать каждый автомобилист, наравне с проверкой уровня смазки в моторе, охлаждающей жидкости».

Обращайте внимание на нюансы.

«Откатал 150 000 км, коробка стала пробуксовывать, пинаться. Отправится в автосервис, мастера демонтировали АКПП, разобрали механизм
Выяснилось, что 3 болтика были отвинчены».

Шум при переключении

Здесь обычно выявляются деформации и повышенный износ блокирующих элементов, слабая устойчивость резьбовых соединений, износ синхронизаторов, неполный выжим сцепления. Диагностику КПП лучше всего начинать с проверки сцепления. Если имеется неполный выжим, тогда пробуют настроить узел либо меняют корзину и диск. Также стоит убедиться, что в картере КПП есть масло и уровень его в полном порядке. Если масла недостаточно, то его доливают. Если оно некачественное, то его меняют. Затем пробуют переключать передачи на заведенном двигателе.

Для более полной диагностики потребуется снимать КПП и разбирать механизм. Только так можно увидеть изношенные или сломанные детали. Если в ходе, например, диагностики КПП ВАЗ-2107 выяснилось, что неисправны синхронизаторы, то меняют зазор между шестеренками и блокирующими кольцами. Также нужно убедиться, что шестеренки не имеют никаких повреждений.

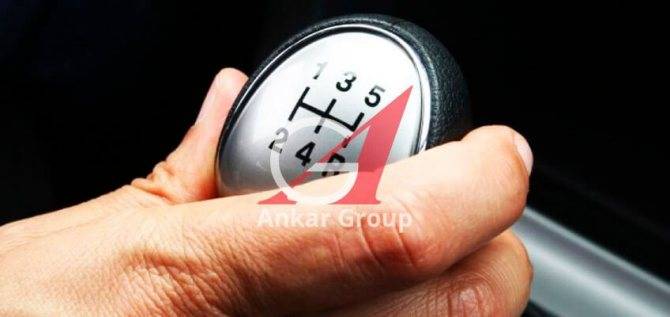

Почему тяжело включаются передачи на МКПП

Проблемы с переключением передач на механике чаще всего возникают по следующим причинам:

  • Наиболее распространенная проблема — неисправность сцепления. Задняя скорость в такой ситуации включается с треском. Происходит это из-за того, что шестерня накладывается на зубец. Задняя скорость — единственная передача в коробке, не имеющая синхронизаторов. По этой причине неисправность сцепления так очевидно на ней проявляется.
  • Вторая причина – дефект механизма, отвечающего за выбор передачи. Проявляется данная поломка, когда машина стоит, и Вы пытаетесь включить передачу.

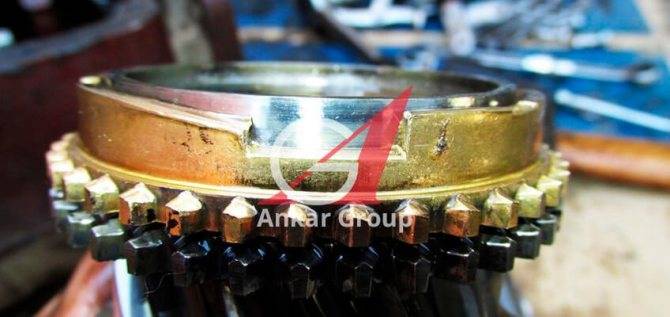

  • Третья – сильный износ синхронизаторов коробки. Преимущественно поломка встречается с теми, которые чаще всего используются. Это первая, вторая и третья передача. Сильный износ синхронизаторов проявляется только на переключении во время движения.

Чтобы предотвратить возможные неисправности КПП производите регулярное техническое обслуживание, меняйте масло вовремя, и при незначительных сбоях поспешите на диагностику. Так Вы сэкономите время и деньги в будущем.

Что не стоит делать с механической коробкой передач, смотрите в видео:

Как поступить, если тяжело включается задняя передача?

При возникновении затруднения с включением задней скорости выполните одно из следующих действий:

  1. Когда почувствовали, что передача не до конца дошла, то слегка отпускайте сцепление, и передача вставится до конца.
  2. Выжмите полностью сцепление и только спустя несколько секунд вставьте заднюю скорость.
  3. Выжмите сцепление, выставьте нейтральную передачу и отпустите сцепление. После этого выжмите и включите заднюю передачу.
  4. Включите заднюю скорость через другую. Например, сперва включите 4-ю, а затем переключите на заднюю.

Как правильно включить заднюю передачу на Hyundai Solaris смотрите видео:

Тяжело включается первая передача

Многие водители, которые сталкиваются с данной ситуацией пытаются силой протолкнуть селектор коробки, что включить 1-ю скорость. Но это в корне не верно и так делать не нужно.

В сложившейся ситуации необходимо применять способ перегазовки. Суть его в следующем:

  1. Двигаясь на второй передаче, выжмите сцепление и установите нейтральное положение и отпустите сцепление после этого.
  2. После этого необходимо нажать на педаль газа, увеличив обороты до 2.5 тыс.
  3. Следующим шагом Вам необходимо снова включить сцепление, нажав на педаль до упора, и включить первую скорость на коробке. Если по-прежнему возникают сложности с этим, то необходимо повторить, т.к. Вы слишком мало дали газу, было слишком мало оборотов.
  4. Если все действия будут выполнены верно, то первая скорость включиться без каких-либо трудностей и звуков.

Устройство и принцип работы механической коробки передач

  1. ведущий вал
  2. крышка подшипника
  3. выключатель света заднего хода
  4. манжета ведущего вала
  5. задний подшипник ведущего вала
  6. шестерня привода промежуточного вала
  7. сапун
  8. шестерня III передачи
  9. передний картер
  10. шестерня I передачи
  11. шестерня заднего хода
  12. штоки переключения передач
  13. шарик-фиксатор
  14. пружина
  15. рычаг переключения
  16. защитный уплотнитель
  17. колпак рычага
  18. корпус рычага переключения
  19. задний картер
  20. ведомый вал
  21. манжеты удлинителя заднего картера
  22. втулка
  23. шестерня привода спидометра
  24. привод спидометра
  25. задний подшипник промежуточного вала
  26. шестерня V передачи
  27. болты крепления оси промежуточной шестерни заднего хода
  28. промежуточная шестерня заднего хода
  29. промежуточный вал
  30. маслозаливная пробка

Механическая коробка передач предназначена для изменения крутящего момента и передачи его от двигателя к колесам. Она обеспечивает разобщение двигателя и ведущих колес, причем на неограниченный срок. Прежде чем разбираться с неисправностями, вкратце рассмотрим устройство коробки передач. Механическая коробка передач относится к ступенчатым коробкам, т.е. крутящий момент в ней изменяются ступенями. Ступенью (или передачей) называется пара взаимодействующих шестерен. Каждая из ступеней обеспечивает вращение с определенной угловой скоростью или, другими словами, имеет свое передаточное число.

И так, МКПП состоит из механизма переключения передач, который взаимодействует с первичным, ведущим и промежуточным валами. Каждый из валов имеет шестерни с разным количеством зубьев. В то время, когда водитель перемещает рычаг переключения скорости, шестерни перемещаются по валам и входят в зацепление, в зависимости, какая передача была выбрана. Из этого можно сделать вывод, что коробка передач состоит из механизма включения передач и собственно, из механизма привода в действие всей трансмиссии автомобиля. Следовательно, будем рассматривать в отдельности неисправности механизма включения скоростей и привода.

Способы продлить ресурс АКПП

Если вы хотите, чтобы АКПП работала исправно в течение долгого времени, важно уменьшить нагрузки на нее. Это значит, что нельзя долго передвигаться на большой скорости

Если машина застряла на заснеженной дороге или в грязи, не нужно буксовать, поскольку из-за этого коробка перегревается, происходит ее поломка.

Чтобы сохранить трансмиссию в идеальном состоянии, действуйте плавно и аккуратно при вождении авто. Не должно быть резких переключений передач, включать режим заднего хода можно, только когда машина полностью остановится. Нельзя также резко стартовать, поскольку в результате быстро износятся фрикционы блокировки.

На новых АКПП установлен режим N, зачастую автомобилисты неправильно пользуются им. На нейтрали допускается только перемещать машину на буксире. Не следует включать данный режим, если вы едете накатом, в результате АКПП может сломаться.

Чтобы продлить срок службы АКПП, следует регулярно менять смазку. Допускается заливать только высококачественное трансмиссионное масло, рекомендованное производителем авто. Нельзя использовать самые дешевые жидкости или, желая сэкономить, проводить замену реже положенного срока. Такое поведение водителя способствует тому, что автомат быстро выходит из строя. Затраты на капитальный ремонт коробки высоки.

Периодически следует заезжать на СТО, где специалисты проведут диагностику коробки АКПП, выполнят ремонтные работы. Например, заменят расходники: сальники, фрикционы, тефлоновые кольца. Затратив на проведение этой работы небольшую сумму, вы сэкономите на проведении дорогостоящего ремонта масляного насоса и гидравлического блока.

Зачем КПП вообще нужна смазка

Разберем наиболее массовый тип коробок передач – автоматические или гидротрансформаторные. В коробке АКПП смазка (так называемого масла или жидкости ATF) играет особую роль в работе всего механизма. Остановимся подробно на роли масла в КПП.

Гидротрансформаторная коробка включает в себя три составляющие: механическую, гидравлическую и электронную.

Немного теории

Гидравлическая часть под управлением электронного мозга влияет на механические компоненты, отвечающие за передаточные числа. Коленчатый вал ДВС воздействует на гидронасос, который активизирует давление в гидравлических каналах (магистралях). Потоки давления под управлением электроники распределяются по внутренним магистралям гидроблока. Давление жидкости ATF воздействует на компоненты, которые замыкают узлы планетарной передачи (планарной передачи).

Давление смазки заставляет фрикционные диски (ведущие и ведомые) выстраиваться в одно, в совокупную систему. Их движение происходит в масляной среде. Ведомый диск прочно присоединен к планетарной передаче, а присоединение ведущего диска заставляет двигаться планетарный редуктор. Таким образом, от мотора к приводным валам происходит передача крутящего момента.

Основные причины вспенивания масла

Существуют три основные причины вспенивания масла в коробе переключения передач. Мы рассмотрим каждый из трех случаев более подробно.

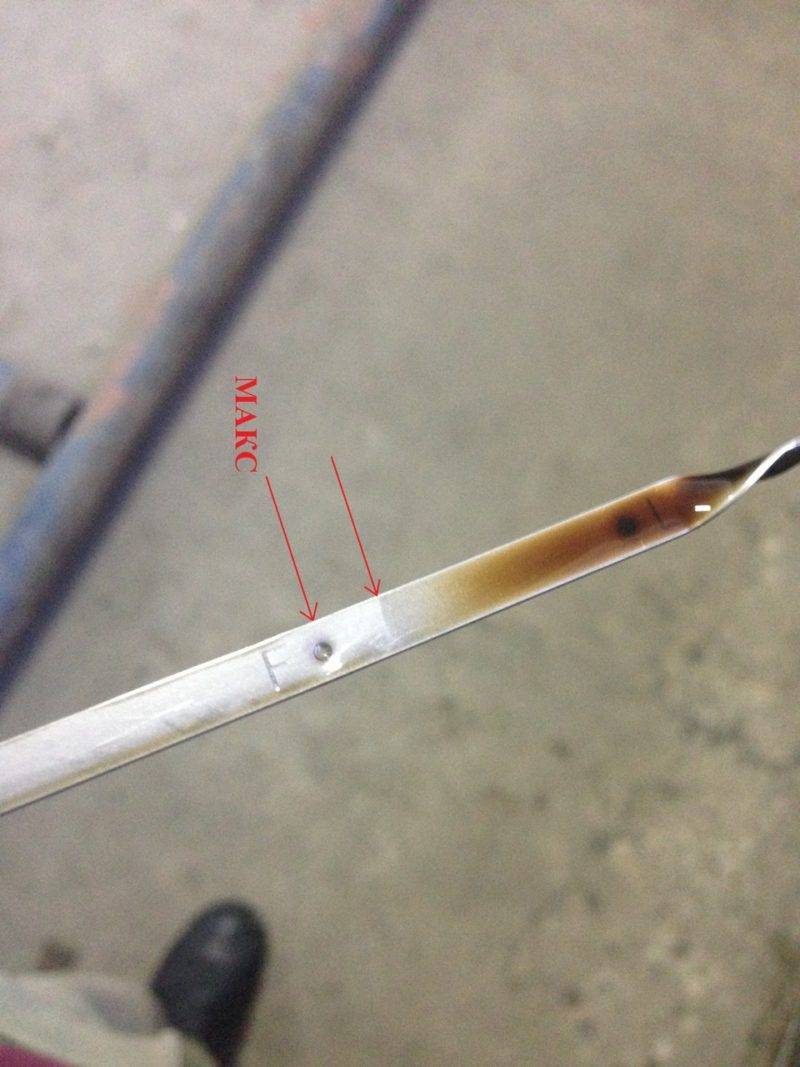

чрезмерно высокий уровень масла. Определяется по уровню масла выше отметки MAX. Проще говоря, это значит что при замене масла в КПП, объем заливаемой жидкости был превышен. Отсюда следует, что работа подвижных деталей в избыточном количестве масла подобно блендеру взбивает жидкость до образования пузырьковой массы.

Как высокий, так и низкий уровень масла в КПП могут стать причиной серьезных неполадок.

чрезмерно низкий уровень жидкости. Определяется по уровню масла ниже отметки MIN. В основном это затрагивает работу масляного насоса. Агрегат затягивает жидкость вперемешку с воздухом, и масло начинает прокачиваться по магистралям с пузырьками воздуха. Можно сказать, что смазывающая жидкость является обедненной.

смешивание жидкостей, отличных друг от друга степенью вязкости, составом или условиями эксплуатации. Внутри гидроблока начинают протекать химические реакции. На начальном этапе результат реакции проявляется слабо. После работы автомобиля, а также работы КПП проявляются проблемы с функционированием коробки. Из-за реакции разных масел происходит газообразование внутри системы.

В редких случаях причиной пенообразования является нарушение герметичности маслонагнетающей магистрали.

Также возможны трещины и повреждения в креплениях фильтрующих элементов и разгерметизация отдельных узлов.

Пена в масле из-за попадания воздуха

Вспенивание масла может происходить из-за попадания воздуха в КПП.

Обычно это происходит из-за повреждений:

  • уплотнителей;
  • сальников;
  • прокладок;
  • места соприкосновения в коробке (плита).

После обнаружения пены в составе масла (или пузырьков) нужно проверить систему гидроблока на повреждения. Несвоевременное выявление разгерметизации снижает качество смазки буквально каждый километр пути. После обнаружения трещин, обязательно следует заменить жидкость в коробке.

Можно привести в пример еще один случай вспенивания жидкости КПП.

Если автомобиль имеет двухконтурную систему охлаждения, трещины в радиаторе могут вызвать течь технической жидкости в нем.

Антифриз может смешаться в маслом в коробке, и вызвать вспенивание.

Игнорирование показания масляного щупа может вызвать поломку не только коробки, но и самого двигателя.

Пена в масле из-за превышения срока использования масла

Существует еще один фактор, который может стать причиной вспенивания масла – это истекший сервисный срок жидкости ATF.

Другими словами, у конкретного типа масла есть срок жизни в системе, а также сохранение своих смазывающих свойств.

Существуют негласные временные интервалы замены масла:

  1. АКПП, минералка — по прошествии 25000 километров.
  2. АКПП, синтетика — по прошествии 50000 километров.
  3. МКПП, минералка — по прошествии 30000 километров.
  4. МКПП, синтетика — по прошествии 70000 километров.
  5. вариатор, синтетика — по прошествии 30000 километров.

Допускается внесрочная замена масла в коробе, при частых простоях в пробках, езде на повышенных оборотах и присутствии буксировки с масляным клином.
