Эксплуатация и режимы вариатора: что нужно знать

Для чего и как прогревать вариатор

Вариатор состоит из десятков деталей из металла, пластика и резины, а также в нем имеется множество герметизирующих прокладок и сальников. При низких температурах синтетические материалы теряют эластичность и намного хуже выполняют свои функции.

Более того, при сильных нагрузках они могут вообще получить повреждения и выйти из строя. Металл имеет свойство сжиматься на холоде, от чего могут нарушаться регулировочные зазоры.

В том, как прогревать зимой вариатор, нет ничего сложного. Но единого мнения на этот счет нет как среди водителей, так и среди механиков. При этом существует два способа осуществить прогрев CVT.

Первый способ – стояночный. То есть, в то время, когда машина еще не двигалась с места. В зависимости от температуры воздуха, водителю потребуется от 5 до 20 минут свободного времени. Суть состоит в том, что нужно завести двигатель и просто подождать, пока все системы прогреются.

Второй способ – во время езды. Он применяется, когда надо быстрее покинуть место стоянки. Но при этом некоторое время ехать придется аккуратно, с минимальной нагрузкой. Как правило, для полного прогрева требуется проехать около 10-15 км. Суть немного меняется, так как вариатор в этом случае греется под нагрузкой и частично от двигателя.

Обратите внимание, опытные механики и специалисты по ремонту АКПП рекомендуют совместить оба способа. То есть, сначала нужно немного прогреться на стоянке, а затем начать плавное движение и окончательно прогреть коробку уже в движении

Принцип работы и конструкции вариатора

Проще всего принцип работы вариатора можно рассмотреть на примере самого распространенного типа устройства: клиноремённого.

На валу, который соединён с валом двигателя находится ведущий шкив, выполненный из двух половинок. Половинки могут передвигаться по валу (оси своего вращения). Аналогичный (состоящий из двух половинок) шкив расположен на другом валу, соединённом с приводами колес автомобиля. Этот шкив называют ведомым. Между собой ведущий и ведомый диски соединены ремнём, клиновидным в сечении.

На низких оборотах двигателя половинки ведущего шкива раздвинуты и ремень «провален» к оси вращения, а на ведомом шкиве наоборот: ремень «выдавлен» максимально далеко от оси вращения.

Таким образом, за счёт трения в месте контакта ремня с поверхностями половинок шкивов образуется ремённая передача, схематично изображённая на следующем рисунке.

То есть ведущий вал как бы аналогичен шестерёнке малого диаметра, а ведомый – большого. Соответственно, на малых оборотах угловая скорость ведущего шкива существенно выше, чем ведомого, к которому передаётся максимальное тяговое усилие (и минимальная угловая скорость).

Сдвигает половинки ведущего шкива торцевое усилие, формируемое в зависимости от конструкции вариатора инерционными силами (от роликов внутри одной половинки шкива, перемещающихся за счёт центробежных сил – простейший случай) или гидравликой, получающей команды от электронного блока управления (современные системы).

Помимо центробежных, системы передачи крутящего момента с электронным управлением могут быть электромагнитными или многодисковыми, но наибольшее распространение благодаря доведенности конструкции получили гидротрансформаторы.

На высоких оборотах картина обратная: «шестеренка» ведущего шкива становится большого диаметра (ремень выдавливается к периферии шкива) а у ведомого половинки раздвигаются и ремень «проваливается» к центру («шестерёнка» малого диаметра). Трение, необходимое для изменения расстояния между половинками ведомого шкива и натяжение ремня обеспечивает пружина.

По принципу действия помимо клиноременных существуют ещё торовые вариаторы.

В них роль составных шкивов выполняют конусообразные диски, а роль ремня – ролики грибовидной формы, имеющие возможность не только вращаться вокруг своей оси, но и перемещаться относительно оси вращения дисков. При различных положениях роликов они по различного диаметра окружностям соприкасаются с дисками, и за счёт этого меняется передаточное отношение между дисками. На практике торовые вариаторы встречаются существенно реже клиноременных.

Казалось бы, если всё так просто и принцип работы устройства хорошо известен, почему на автомобилях вариаторы стали применяться сравнительно недавно?

Дело в том, что материал ремня, используемый в вариаторах скутеров и снегоходов, не рассчитан на уровень нагрузок, которые возникают в автомобилях. И только современные технологии позволили разработать привод вариатора, выдерживающий высокие нагрузки.

Ремень современного автомобильного вариатора металлический, состоящий из двух металлических лент и вставленных в них набора упругих металлических звеньев.

От ведущего шкива наиболее зажатое в нем звено передаёт толкающее усилие к следующему звену и далее по цепочке. Получается, что такой наборный ремень не тянет, а толкает ведомый шкив и это позволяет передавать на него бо́льшие усилия, чем в обычной клиноремённой передаче. Именно такой тип привода получил максимальное распространение в современных вариаторах.

В некоторых марках автомобилей (прежде всего Audi) встречается привод в виде многозвенной цепи вместо ремня.

Такую передачу ещё называют клиноцепной. В отличие от металлического наборного ремня пятно контакта торцевых участков такой цепи с конусной поверхностью шкивов существенно меньше, и это обстоятельство предъявляет повышенные требования к материалу и сочленениям цепи. У цепной передачи самый высокий КПД передачи усилия от ведущего шкива к ведомому, неплохие показатели долговечности, достаточно простая замена в случае необходимости. Но при этом цепь – достаточно дорогой привод.

К особенностям конструкции вариатора ещё следует отнести необходимость встраивания в устройство механизма заднего хода – прямой реверс шкивов вариатора невозможен. Практически это решается так же, как и в автоматических коробках передач: в конструкции предусмотрен планетарный редуктор.

Отличия автомата от вариатора

Визуально отличить автомат от вариатора невозможно, так как разницы в размещении рычага нет. Он может быть расположен как у рулевого колеса, так и на привычном месте размещения коробки. Разницу можно почувствовать лишь при движении: на вариаторной коробке переключение трансмиссий происходит очень плавно, практически неощутимо, понять, что скорость переключена можно только по звуку работы двигателя. На автомате же скорость переключается посредством легкого рывка. На АКПП последнего поколения переключение происходит очень плавно, особенно если коробка оснащена двумя сцеплениями, например, АКПП DSG о компании Volkswagen.

Помимо звука работы и ощущения переключения вариаторная автоматическая коробки отличаются строением. Так, основой вариатора является механизм, позволяющий очень плавно менять скорость между ведущим и ведомым диском. Это происходит посредством ремня или цепи, которые соединяют диски между собой. Для вариаторов предусмотрено несколько разных типов приводов.

Автомобиль, имеющий вариатор как коробку переключения трансмиссии, имеет гораздо меньшее время разгона, при этом ускорение происходит очень плавно и практически неощутимо. Такие КПП вошли в промышленное производство относительно недавно. Также конструкция имеет меньший вес и считается очень надежной. Чтобы вы наглядно увидели, как работает вариатор, предлагаем просмотреть видео:

Что касается строения автомата, то оно несколько отличается от вариатора. Действие автомата обеспечивают шестеренки, за работу которых отвечает редуктор. Из-за сцепления этих шестеренок как раз и ощущается легкий рывок при переключении трансмиссий. Также коробки отличаются по строению. Опытный водитель сможет с первого раза отличить вариатор от автомата, посмотрев только на их строение. На видео вы можете увидеть, как работает АКПП:

Итак, отличить вариатор от автомата можно по следующим признакам:

  • маркировка на двигателе и описание в документах. Как правило, АКПП обозначают А или АТ, а вариаторную коробку передач — CVT;
  • толчки при переключении скорости. На автомате они есть, на вариаторе — нет;
  • разгон. Машина, у которой установлена вариаторная коробка, при резком нажатии на педаль акселератора, ускоряется плавно, не дергаясь. Автомат же немного подастся вперед, и вы почувствуете ускорение;
  • подъем. Если на машине АКПП, то при подъеме, если вы нажали на педаль газа, а потом отпустили, машина не покатится назад, чего нельзя сказать о вариаторной КПП.

Важно!
Если вы все же не разобрались, просмотрите документы и проверьте маркировку на двигателе, она должна совпадать с документами. Важно учитывать, что за работу как вариатора, так и автомата отвечает электроника. Поэтому осуществлять перепрошивку двигателя крайне не рекомендуется, иначе вся электроника может заработать некорректно или вовсе стереться

Даже, если вы планируете прошивать у профессионала, лучше этого не делать, так как ремонт будет стоить очень дорого

Поэтому осуществлять перепрошивку двигателя крайне не рекомендуется, иначе вся электроника может заработать некорректно или вовсе стереться. Даже, если вы планируете прошивать у профессионала, лучше этого не делать, так как ремонт будет стоить очень дорого

Важно учитывать, что за работу как вариатора, так и автомата отвечает электроника. Поэтому осуществлять перепрошивку двигателя крайне не рекомендуется, иначе вся электроника может заработать некорректно или вовсе стереться. Даже, если вы планируете прошивать у профессионала, лучше этого не делать, так как ремонт будет стоить очень дорого

Даже, если вы планируете прошивать у профессионала, лучше этого не делать, так как ремонт будет стоить очень дорого.

А если бережно обращаться?

Этот вариатор стал следующим звеном за очень надежными агрегатами первого поколения (RE0F06A), которых мы не увидели — конечно, за исключением тех, кто привозил праворульные машины из Японии. Его потомка, JF016, сейчас устанавливают на многие автомобили, и он считается более капризным и ненадежным.

При правильной эксплуатации вариатор Jatco JF011 ходит долго: известны беспроблемные пробеги до 180 000 км.

Главное — не перегружать вариатор, менять рабочую жидкость каждые 45 000 км и обращаться к специалистам при первых признаках неисправности. Ремонт вариатора — операция недешевая. Но обычно починить его обходится не дороже, чем гидромеханический автомат.

Как правильно пользоваться вариатором

Принцип управления вариатором такой же, как автоматической коробкой передачи. Обе коробки имеют по две педали (газ и тормоз ). При управлении автомобилем с вариатором, вы не услышите и не почувствуете переключение передач — оно просто повышает и понижает частоту вращения двигателя по мере необходимости, вызывая более высокие скорости вращения двигателя для лучшего ускорения и более низкие обороты для лучшей экономии топлива во время режима «круиз». Многие автомобилисты первый раз сев за руль автомобиля с вариатором в глаза первым бросается то, что автомобиль звучит совсем по другому. Когда вы резко нажимаете на педаль газа, двигатель работает так же, как и на скользящей муфте или неисправной автоматической коробке передач. Это нормально — вариатор регулирует частоту вращения двигателя, чтобы обеспечить оптимальную мощность для ускорения. Некоторые вариаторы запрограммированы на поэтапное изменение соотношений, чтобы они больше походили на обычную автоматическую коробку передач. В управлении автомобилем в вариативной трансмиссией нет никаких отличий от управления автомобилем с автоматической коробкой передач.

Типичные проблемы с вариатором

При эксплуатации вариатора JF011E возникают нарушения работы из-за перегрева агрегата. Повышенная температура негативно влияет на электрический привод регулировки передаточного отношения. Дополнительной проблемой является засорение клапана масляного насоса, происходящее из-за несвоевременной замены рабочей жидкости и фильтрующих элементов. Вариатор не предназначен для длительной работы на высоких скоростях и резких ускорений, поэтому у водителей с агрессивным стилем вождения коробка выходит из строя раньше положенного срока.

Перегрев

Для охлаждения коробки не предусмотрен дополнительный радиатор. При нормальных условиях эксплуатации картер и детали охлаждаются потоком воздуха, проходящего через моторный отсек. Но при движении со скоростью выше 140 км/ч в летнее время трансмиссия перегревается, что вызывает разрушение силового привода конусов и компонентов подачи масла.

Поломка редукционного клапана масляного насоса


Редукционный клапан jf011e cvt.

Масляная помпа высокого давления роторного типа оснащается редукционным клапаном, который заклинивает в промежуточном положении из-за попадания продуктов износа. Падение давления в системе приводит к ускоренному истиранию рабочих поверхностей конусов и элементов пластинчатого ремня. Владелец автомашины замечает неисправность по рывкам и подергиваниям, возникающим в процессе равномерного движения или разгона.

Поломка степ-мотора

При поломке электрического шагового мотора коробка работает с постоянным передаточным отношением, не реагируя на нажатие педали газа. Причиной выхода из строя элемента является перегрев или естественный износ компонентов (ресурс детали не более 150 тыс. км). Запрещается проверять работоспособность узла подачей напряжения на контакты, мотор работает от переменных импульсов тока, генерируемых блоком управления коробкой. Вместо изношенного степ-мотора ставится новый узел или двигатель, прошедший восстановительный ремонт (версия ребилд).

Неисправности с подшипниками

В конструкции коробки применены радиальные шариковые и роликовые подшипники качения. Роликовые элементы используются в наиболее нагруженных точках, поскольку выдерживают повышенные динамические и статические нагрузки. Износ тел качения и беговых дорожек происходит в силу естественных причин и из-за попадания продуктов разрушения ремня и конусов.

Преимущества вариатора Lineartronic CVT

Разберемся, какие сильные стороны у этой трансмиссии, почему производитель сделал выбор именно в ее пользу. Вот основные преимущества:

  • динамичность;
  • экономия топлива;
  • ремонтопригодность;
  • простота обслуживания;
  • плавный ход;
  • тихая работа;
  • возможность раскрыть ресурсы двигателя;
  • комфорт;
  • компактность.

Даже самый современный автомат по экономичности пока не приближается к вариатору, а что уж говорить о механике! Надежность классических АКПП также намного ниже, чем бесступенчатой трансмиссии. Именно поэтому Субару выбирает для своих автомобилей Lineartronic CVT собственного производства.

Буксировка

В случае необходимости буксировать другой автомобиль стоит серьезно задуматься. Ведь вариаторный автомобиль не предназначен для этого вообще. В этой ситуации можно нажить серьезные поломки. Это же касается пробуксовывания.

Изучив инструкцию по эксплуатации транспортного средства, можно найти подходящий способ буксировки. Нужно тщательно следовать указаниям и помнить, что даже в этом случае есть риск. Особенно это касается машин с пробегом.

Говоря о пробуксовке, можно отметить следующее. Если машина застряла, лучше звать на помощь, и не пытаться решить проблему своими силами. Иначе шлицевые соединения могут выйти из строя из-за износа. Также это ударит по ресурсу шестеренок. В результате опять же будет грозить дорогостоящий ремонт.

Режимы вариатора

Сначала разберем основные режимы работы вариаторной коробки автомат.

Движение вперед

На вариаторной трансмиссии движение вперед обозначается символом D. Этот режим считается основным в работе коробки передач, для его активации селектор переводится в положение D. Вариаторная трансмиссия во время езды автоматически изменяет передаточное число, основываясь на оборотах силового агрегата. Управляющий модуль коробки передач будет производить мониторинг работы агрегата и мотора машины для обеспечения максимальной эффективности работы устройств.

Движение задним ходом

Для активации этого режима селектор коробки передач переводится в положение R. Конструктивные особенности трансмиссионного агрегата: в КПП отсутствует задний ход ведомого вала, который передает вращение на колеса автомобиля. Поэтому агрегат оборудуется дополнительными узлами и механизмами, которые включаются в работу при активации режима R. Чтобы не допустить появления неисправностей, рычаг коробки передач допускается переводить в этом положение после того, как машина полностью остановится. В зависимости от типа авто, для переключения селектора в режим R необходимо дополнительно нажать на специальную кнопку. Сделать это можно только после полной остановки транспортного средства.

Вариаторная коробка передач

«Нейтралка»

Нейтральная передача обозначается буквой N. Если включить селектор коробки в этом положении, то двигатель автоматически отключается от КПП. Использование нейтральной скорости допускается при езде в условиях пробок и длительном простое автомобиля. Также режим нейтральной передачи применяется для запуска автомобильного двигателя, но включать нейтраль при кратковременной остановке нельзя.

Парковка

Режим паркинга на вариаторных КПП обозначается буквой P. Когда водитель переводит селектор в это положение, специальный штифт блокирует ведомый вал трансмиссии. Это позволяет предотвратить вероятность самопроизвольной езды машины. Использование режима парковки допускается при полной остановке машины, когда авто ставится на стоянку. В большинстве авто для активации положения паркинга надо нажать на педаль тормоза и поднять ручник. Это своеобразная защита. Чтобы отключить этот режим, надо выполнить аналогичные действия в обратной последовательности.

Ручное управление

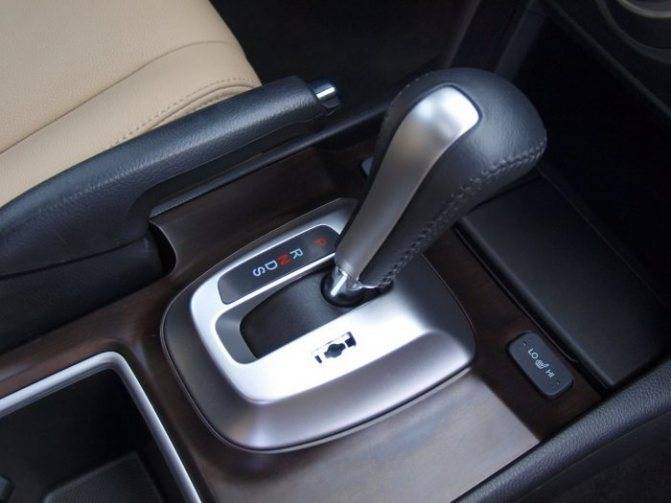

Для ручного переключения скоростей используется специальная выемка на корпусе коробки в салоне с символами «+» и «-». Как таковых передач в вариаторной трансмиссии не имеется, поэтому для удобства используется ручной режим. Вариаторная коробка передач самостоятельно изменяет передаточное число, что имитирует работу ступенчатой трансмиссии. Водитель может менять крутящий момент двигателя во время движения, переключая режимы, но по факту это только условное переключение скоростей.

Добиться полного соответствия функционирования вариаторной трансмиссии и механической коробки не получится, поскольку управляющий модуль следит за оборотами силового агрегата. Когда нужно, он самостоятельно меняет передаточное число. Это делается для предотвращения воздействия повышенных нагрузок на агрегат.

Схема изменения положения роликов при увеличении и уменьшении оборотов

Дополнительные режимы

Вариаторные коробки передач в большинстве современных автомобилей имеют дополнительные режимы работы трансмиссии:

  1. Спортивный режим (S). При его активации обеспечивается большая маневренность транспортного средства и более стремительный пуск, когда водитель жмет на газ. Такое положение актуально использовать при эксплуатации авто в интенсивном режиме работы. Но проблема в том, что вариаторные агрегаты изменяют передаточное число значительно медленнее. Благодаря этому обеспечивается хорошая тяга при повышении количества оборотов ДВС.
  2. Экономный режим (E). Такое положение — противоположность спортивному режиму. Управляющий модуль после активации настраивает коробку передач таким образом, что силовой агрегат начинает максимально взаимодействовать с КПП. Это обеспечивает минимальное потребление горючего машиной. Разумеется, по сравнению с механикой, вариаторные КПП работают менее экономично.
  3. Сложные условия использования (L). Если водитель включает рычаг КПП в это положение, то коробка обеспечивает наибольшее передаточное число, что способствует увеличению мощности ДВС. Использование этого режима актуально при езде по бездорожью, буксировке прицепа и т. д.

Плюсы и минусы вариатора

Сравнивать CVT мы будем с автоматической коробкой, поскольку робот, как было сказано выше, является механикой, а другие типы трансмиссии не так популярны.

Основные плюсы CVT:

  • Отсутствие толчков и рывков во время движения.
  • Двигатель работает с плавным изменением мощности в зависимости от ситуации.
  • Фактически бесконечное число передач, что позволяет оптимально расходовать топливо.
  • Низкий уровень шума при работе.
  • Высокая управляемость и отклик.
  • Грамотная оптимизация всех ходовых систем машины.

Теперь о недостатках. Самым главным из них является высокая стоимость ремонта, поскольку конструкция устройства состоит из множества дорогих элементов. Нельзя не сказать и о том, что в нашей стране очень мало сервисных центров, берущихся за такую работу.

Кроме того, в вариатор следует периодически заливать около десяти литров специального масла, необходимого для правильной работы трансмиссии. Такая жидкость стоит достаточно дорого и продается либо в представительствах компании, либо в специализированных салонах. Сами понимаете, что такие салоны есть далеко не в каждом городе. В некоторых случаях для сокращения затрат на ремонт и обслуживание, лучшим выбором будет приобрести контрактный вариатор.

Алгоритм проверки при покупке автомобиля

  1. Изучение сервисной книжки, заказ-нарядов с СТО. Ресурс современных вариаторных коробок уменьшается в разы, если пренебрегать регулярной заменой масла и фильтрующих элементов. Взвесь продуктов износов, смывающаяся с трущихся пар маслом, переносится в магистрали гидроблока, где засоряет каналы и способствует повреждению соленоидов, стенок каналов. Лучше отказаться от покупки автомобиля, если владелец пренебрегал регулярной заменой масла и фильтров в вариаторе.
  2. Проверьте уровень, запах и цвет масла.
  3. Тест-драйв. Перед покупкой проверять коробку передач следует во всех основных режимах работы.
  4. Визуальный осмотр трансмиссии, радиатора охлаждения вариатора. Если степень загрязнения корпуса КПП заметно отличается от остальных деталей подкапотного пространства, вполне вероятно, что вариатор недавно снимался для ремонта или замены. Обязательно проверьте степень загрязнения радиатора (если таковой предусмотрен конструкцией), так как CVT крайне чувствительны к перегреву. На многих моделях забитый радиатор, защита двигателя и КПП в режиме езды по пробкам, бездорожью – практически синоним перегрева.
  5. Расспросите владельца об условиях эксплуатации автомобиля. Многие автолюбители убивают трансмиссии, игнорируя правила прогрева АКПП в зимнее время года. Также ресурс CVT снижает неаккуратная езда по бездорожью, буксировка прицепа.

Состояние масла и соблюдение интервалов замены

Не все вариаторные коробки передач оборудуются щупом. На некоторых моделях для проверки состояния и уровня масла придется обращаться в дилерский центр, так как штатно отверстие под мерный щуп закрыто заглушкой. В таком случае процедурой можно пренебречь, если в сервисной книге имеются записи о регулярной замене, и на ходу работа вариатора не вызывает нареканий.

Производители трансмиссий рекомендуют менять жидкость CVT каждые 40 тыс. км. В случае эксплуатации автомобиля в тяжелых условиях, к которым относятся долгие простои в пробках, интервалы замены следует сократить до 30-35 тыс.км. Подробное рассмотрение проверки и замены рабочей жидкости вы можете найти в статье «Правильная замена масла в вариаторе».

Мутное масло с большим количеством взвеси фрикционной пыли говорит о том, что его давно не меняли. Запах гари, сгустки клеевого слоя – признак критического износа пакетов фрикционов сцепления. Подтверждением усталости пакетов фрикционов будет провальный результат сталл теста (Stall Test).

На что обращать внимание во время тест-драйва?

Основные признаки неисправности вариаторной коробки передач:

  • рывки, подергивания при ускорении;
  • пинки, толчки, появляющиеся после прогрева;
  • удары при смене положения селектора CVT;
  • вой, гул, доносящийся при движении со стороны трансмиссии.

Вариатор перед покупкой автомобиля следует проверять в режимах: поддержания постоянной скорости, плавного и резкого набора скорости. При этом на авто, устройство вариатора которых предполагает наличие гидротрансформатора, наиболее важна именно проверка разгона с едва нажатой педалью акселератора.

При движении с минимальным ускорением развиваемый двигателем крутящий момент лишь немного превосходит силу сопротивления качению колес и сопротивление набегающего потока воздуха. При проверке в таких условиях разница угловой скорости вращения турбинного и насосного колеса минимальна (вы сможете понять, что такое пробуксовка ГТ, если знакомы с устройством и принципом работы АКПП гидротрансформаторного типа).

В случае некорректной работы фрикционов, подклинивания управляющих соленоидов в гидроплите, теряется плавность смены передаточных чисел. Когда разница угловых скоростей вращения турбинного и насосного колес минимальна, ГТ не успевает рассеивать резкую смену передаточных чисел. В итоге при проверке перед покупкой вы отчетливей ощутите рывки, пинки и подергивания. Если же заметно увеличить нагрузку (сильнее надавить педаль газа), ГТ начнет интенсивней проскальзывать и гасить недочеты в работе фрикционов, гидроблока.

Надёжна ли такая конструкция

Отзывы владельцев о вариаторах неоднозначны. Кто-то хвалит эту трансмиссию, отмечая ее долговечность и удобство использования. А кто-то наоборот высказывает нарекания на показатели надежности техники. Можно сказать, что на надежность вариаторов влияют, как особенности конструкции этого узла у конкретного автопроизводителей, так и непосредственно стиль вождения автовладельца, который неправильным использованием техники может просто убить этот узел, и в итоге буквально через 50 000 километров после покупки нового автомобиля трансмиссия потребует дорогостоящего ремонта.

Устройство

Конструкция коробки вариаторного типа довольно сложная. Вариатор является ее составной частью.

Потому можно сказать, что эти КПП состоят из:


Тюнинг Паджеро 4: как сделать своими руками, фото

  • маховика;
  • демпфера крутильных колебаний;
  • фрикциона заднего хода;
  • промежуточной передачи;
  • вариатора;
  • электронного блока управления;
  • гидравлического блока;
  • фрикциона для переднего хода;
  • планетарного механизма.

В настоящее время можно встретить разные виды вариаторов. Но все же статистика наглядно показывает, что впереди планеты всей тороидный и клиноременной тип.

У клиноременного преимуществ больше, а потому он заметно популярнее. Но про тороидный тип все равно сказать стоит. Вообще вариаторы являются бесступенчатыми КПП. Суть заключается в том, что коэффициенты передачи на ведомые и ведущие диски изменяются очень плавно с помощью силы трения промежуточных тел. Ими выступают ролики или ремни, к примеру.

Особенности тороидного вариатора в том, что здесь ролик сжимается парой колес, имеющих тороидную, то есть сферическую поверхность. Одно колесо ведущее, а второе выступает ведомым. Главными специалистами по таким КПП выступает компания Ниссан. Потому если и брать машину с таким CVT, то именно от этого японского автопроизводителя.

У клиноременного типа все несколько иначе. Здесь механизм включает в себя ремень, входные и выходные специальные шкивы, рабочие механизмы для изменения диаметра коробочного шкива в рабочей области ремня. Изначально использовали резиновые не особо прочные ремни. Но опыт показал, что они крайне ненадежные. Потому автопроизводители перешли на металлические элементы и цепи. Крутящий момент в клиномеренных устройствах передается с помощью пары трения боковой части рабочего ремня. Это и есть рабочая поверхность коробочного шкива.

Цепь же специально контактирует с конусными рабочими внутренними поверхностями шкивов через свою торцевую часть.

Цепные CVT более гибкие и характеризуются меньшими механическими потерями при трении. Чтобы сами конусы не изнашивались, при их изготовлении обязательно используются высокопрочные сплавы.

Стоит обсудить еще некоторые важные моменты относительно вариаторных коробок передач.

Принципы вождения автомобиля с вариатором

Если обратиться к опыту адекватных, то есть объективных, а не фанатичных владельцев авто с вариаторной трансмиссией, то можно сделать вывод, что коробки существенно разняться между собой. Ряд вариаторов на автомобилях может эксплуатироваться, в том числе и при возникновении нештатных ситуаций (нештатные в этом случае не означают экстремальные), другие же, напротив, демонстрируют нежный и капризный характер.

Однако существуют общие условия и требования к езде на авто с вариатором. Риск поломки трансмиссии повышается в случае неправильной эксплуатации, а также при достижении автомобилем определенного пробега.

Оффроуд – без оптимизма.

Эта тактика вождения впервые увидела свет в кроссоверах. Бесступенчатая коробка на внедорожных автомобилях действительно ограничивает потенциал оффроудного режима, поскольку повышенные нагрузки и жесткая эксплуатация отрицательно сказывается на вариаторе. Разумеется, это актуально для различных узлов и агрегатов любого транспортного средства, однако для вариаторов имеет наиболее существенное значение.

Буксовать – вредно.

Пробуксовка, подъем в крутую гору, езда по пересеченной местности если и не выведут вариатор из строя, то существенно скажутся на его работоспособности. Поскольку подобные действия приводят к нагреву шкивов и ремня. Внезапное появление «зацепа» в результате бесплодных попыток покинуть снежную, грязевую или песчаную ловушку также может негативно отразиться на коробке – проскакивая из-за резкого рывка, ремень или цепь могут образовывать задиры на поверхности шкивов, о которые автомобиль будет спотыкаться при ускорении.

Опасность представляют и нагрузки, которые возникают в случае ударов колесами о препятствия или потере «мозгами» сигнала от вышедшего из строя датчика скорости. Такая ситуация грозит переходом трансмиссии на работу в аварийном режиме, при котором шкивы резко занимают промежуточное положение, крайне отрицательно сказываясь на ремне.

Резким стартам – отказать!

Негативно сказываются на работоспособности вариатора и резкое ускорение с места. На механизм одинаково отрицательно влияют как длительная езда на большой скорости, при которой возникает перегрев деталей, так и продолжительное медленное движение в натяг, например, при буксировке прицепа или при преодолении участка пересеченной местности.

Разбираясь с тем, что такое вариатор на автомобиле, учтите, что этот тип трансмиссии не допускает начала движения без предварительного прогрева. Если температура масла не будет приближена к рабочей, то вероятность повреждения внутренних частей трансмиссии очень велика, поскольку в этом случаем ремень или цепь будут пробуксовывать, повреждая шкивы.

Чистота и правильная буксировка.

Для вариатора имеют значение температурные режимы, оказывающие влияние на состоянии его деталей

До наступления летнего зноя очень важно проверить, не зарос ли войлоком радиатор охлаждения

Обратите внимание на то, в каком состоянии находится масло, его лучше менять через каждые 30–40 тысяч километров пробега. Это требование аналогично тем, что предъявляются к автомобилям, оснащенным гидромеханическим автоматом, эксплуатируемым в городских условиях

Заключение

Выводы, не требующие особых обоснований:

  1. «Лихачить» с вариатором нельзя. Поломки и сокращение периода эксплуатации неизбежны.
  2. Ограничить поездки городской чертой, где преимущества бесступенчатой трансмиссии раскроются полностью.
  3. Не начинать движения при «холодном» масле.
  4. Отслеживать уровень жидкости и работоспособность контролирующих устройств.

Манера езды водителя и общее состояние дорог региона, где живёт автовладелец — важные факторы, влияющие на окончательное решение при покупке машины с CVT.

Автоматическая коробка передач в последнее время получила широкое распространение не только в США, но и по всему миру. При этом отсутствие педали сцепления еще не означает, что все автоматы одинаковые. Автоматические трансмиссии на автомобилях можно условно разделить на три большие группы:

  • гидромеханические АКПП, которые появились раньше всех и называются «классическим» автоматом;
  • вариаторы CVT, которые вполне можно считать отдельным типом автоматических коробок;
  • роботизированные механические коробки передач (РКПП);

Другими словами, нужно знать, как обслуживать и как ездить правильно на вариаторе, автомате или роботе, чтобы коробка работала долго и безотказно. В этой статье отдельно поговорим о вариаторах.

Читайте в этой статье
