Планетарная КПП: что это такое и как работает планетарная трансмиссия

Обслуживание и ремонт

Сложность рассматриваемого механизма определяет то, что возникает необходимость в своевременном обслуживании и проведении ремонта

Для начала уделим внимание тому, каким образом проводится расчет планетарного редуктора. Среди особенностей этого процесса отметим следующие моменты:

Определяется требуемое число передаточных ступеней. Для этого применяются специальные формулы.
Определяется число зубьев и расчет сателлитов. Зубчатые колеса могут иметь самое различное число зубьев

В рассматриваемом случае их число довольно много, что является определяющим фактором.
Уделяется внимание выбору наиболее подходящего материала, так как от его свойств зависят и основные эксплуатационные характеристики устройства.
Определяется показатель межосевого расстояния.
Делается проверочный расчет. Он позволяет исключить вероятность допущения ошибок на первоначальном этапе проектирования.
Выбираются подшипники

Они предназначены для обеспечения плавного вращения основных элементов. При выборе подшипника уделяется внимание тому, на какую нагрузку они рассчитаны. Кроме этого, не рекомендуется использовать этот элемент без смазки, так как это приводит к существенному износу.
Определяется оптимальная толщина колеса. Слишком большой показатель становится причиной увеличения веса конструкции, а также расходов.
Проводится вычисление того, где именно должны быть расположены оси шестерен. Это проводится с учетом размеров зубчатых колес и некоторых других моментов. Как правило, в качестве основы применяется чертеж, который можно скачать из интернета. Самостоятельно разработать проект по изготовления планетарного редуктора достаточно сложно, так как нужно обладать навыками инженера для проведения соответствующих расчетов и проектирования.

Изготовить самостоятельно рассматриваемую конструкцию достаточно сложно, как и провести ремонт планетарных редукторов. Среди особенностей этой процедуры отметим следующее:

  1. Процедура достаточно сложна, так как механизм состоит из большого количества различных элементов. Примером можно назвать то, что сразу после разбора все иголки могут высыпаться практически моментально.
  2. Многие специалисты рекомендуют доверять рассматриваемую работу исключительно профессионалам, так как допущенные ошибки становятся причиной быстрого износа и выхода из строя механизма.
  3. Ремонт зачастую предусматривает замену шестерен, которые со временем изнашиваются. Примером можно истирание зубьев, изменение размеров посадочного гнезда и многие другие дефекты. Самостоятельно изготовить подобные изделия практически невозможно, так как для этого требуется специальное оборудование.

Чаще всего обслуживание предусматривает добавление масла. Смазка планетарного редуктора позволяет существенно продлить срок службы конструкции, так как соприкосновение и трение металла становится причиной его истирания. Рекомендуется смазывать механизм периодически, так как масло выступает еще в качестве охлаждения. В продаже встречаются специальные смазывающие вещества, которые характеризуются определенными эксплуатационными качествами.

Сегодня ремонтом редукторов занимаются компании, которые специализируются на предоставлении соответствующих услуг. Признаком того, что механизм начинает выходить из строя становится появление сильного шума, вибрации, рывков, нагрев и многое другое. Со временем процесс износа существенно ускоряется, так как металл, находящийся в масле попадает в зацепление шестерен. В большинстве случаев ремонт предусматривает замену всех элементов на новые.

В заключение отметим, что планетарный редуктор характеризуется весьма привлекательными свойствами. Примером можно назвать отсутствие большого количества крепежных элементов, а также равномерное распространение нагрузки. Как ранее было отмечено, редуктор применяется при создании различных узлов транспортных средств.

Планетарная коробка передач для велосипеда

В традиционном понимании отсутствует коробка передач и у велосипедного транспорта, обеспеченного планетарными механизмами. Это втулки с той же солнечной шестерней, которая жестко крепится к задним колесам на их оси. Также для фиксации применяется водило, определяющее направление движения сателлитов и не позволяющее им разъезжаться и сцепляться между собой. И самый ответственный элемент планетарной «коробки» велосипеда представлен эпициклической шестерней, вращение которой происходит за счет кручения педалей. В момент изменения передачи исполнительный механизм втулки (шлицевой привод) меняет показатели динамики водила, что и дает эффект регулировки скорости.

То есть можно вновь заключить, что планетарная модель работает в качестве редуктора. В данной системе эпицикл выполняет функцию ведомого звена цепи, солнечная шестерня сохраняет неподвижное состояние, а водило замыкается на корпус. При этом рабочие схемы простых и многоскоростных втулок будут одинаковыми. Небольшая разница заключается лишь в том, что у каждого узла планетарной системы наблюдаются свои строго определенные показатели отношений передач.

Достоинства и недостатки планетарных передач

Планетарная передача выигрывает у простых зубчатых механизмов аналогичной мощности компактным размером и массой меньшей в 2 — 3 раза. Используя нескольких планетных шестерней, достигается зацепление зубьев на 80%. Нагрузочная способность механизма повышается, а давление на каждый зубец уменьшается.

Кинематическая характеристика планетарного механизма доходит до 1000 с малым числом зубчатых колёс без применения многорядных конструкций. Помимо передачи планетарная схема способна работать как дифференциал.

За счёт соосности валов планетарного механизма, компоновать машины проще, чем с другими редукторами.

Применение планетарного ряда в АКПП снижает уровень шума в салоне автомобиля. Сбалансированная система имеет высокую вибропрочность за счет демпфирования колебаний. Соответственно снижается вибрация кузова.

Недостатки планетарного механизма:

  • сложное производство и высокая точность сборки;
  • в сателлиты устанавливают подшипники, которые выходят из строят быстрее, чем шестерня;
  • при повышении передаточных отношений КПД падает, поэтому приходится усложнять конструкцию.

Читать

Назначение кнопки Shift Lock release на АКПП

Детальное описание устройств

Смешанные планетарные конструкции могут иметь разное количество колес, а также различные передачи, посредством которых они соединяются. Наличие таких деталей значительно расширяет возможности механизма.

Составные планетарные конструкции могут быть собраны так, чтобы вал несущей платформы двигался с высокой скоростью. В результате некоторые проблемы с редукцией, солнечной шестерней и прочими могут быть устранены в процессе усовершенствования устройства.

Таким образом, как видно из приведенной информации, планетарный механизм работает по принципу передачи вращения между звеньями, являющимися центральными и подвижными. При этом сложные системы более востребованы, чем простые.

Применение


Наиболее широкое применение принцип нашёл в планетарных редукторах, автомобильных дифференциалах, бортовых планетарных передачах ведущих мостов тяжёлых автомобилей, кроме того, используется в суммирующих звеньях кинематических схем металлорежущих станков, также в редукторах привода воздушных винтов турбовинтовых двигателей (ТВД) в авиации, также довольно распространены планетарные втулки для велосипедов.

В современных устройствах могут использоваться каскады из нескольких планетарных передач для получения большого диапазона передаточных чисел. На этом принципе работают многие автоматические коробки передач.

Часто планетарные передачи используются для суммирования двух потоков мощности (например, планетарные ряды двухпоточных трансмиссий некоторых танков и др. гусеничных машин), в этом случае неподвижно зафиксированных элементов нет. Например, два потока мощности могут подводиться к солнечной шестерне и эпициклу, а результирующий поток снимается с водила.

Планетарные передачи также используются в случаях, когда необходимо переменное передаточное отношение (может быть достигнуто торможением, например, водила).

Гидромеханическая трансмиссия автомобиля, назначение и устройство

Неотъемлемыми элементами конструкции классического устройства автомобиля служат сцепление с КПП. Но меняющийся образ жизни диктует создание оптимального комфорта для водителей. Это ведет к изменению стандартных узлов автомашины.
Их все чаще заменяет комбинированная гидромеханическая трансмиссия, в состав которой входит как механическая, так и гидравлическая трансмиссии. В устройствах этого типа передаточное число, крутящий момент меняются постепенно и плавно.

Трансмиссия

 Роль трансмиссии в машине

Для транспортного средства трансмиссией является все, что создает подачу крутящего момента от двигателя к колесам, например, КПП со сцеплением, как это в классических автомобилях. Сегодня в машинах их сменяют на АККП, когда управление облегчается, сцепление не предусмотрено, а переключения производятся автоматически.
Выполнение этих процессов обеспечивает гидромеханическая коробка передач. Для понимания процесса надо знать о двух главных моментах, возникающих при управлении автомобилем:

  • При переключении скоростей трансмиссия отключается от двигателя;
  • После смены дорожных условий выполняется изменение величины крутящего момента.

Это происходит после того, как выжато сцепление и переключена скорость коробкой передач (в обычных машинах). В транспортных средствах с АКПП эти процессы в большинстве случаев производит гидромеханическая коробка передач.

Гидротрансформатор;
Управляющие составляющие;
Механическая коробка скоростей.

 Гидротрансформатор

Гидротрансформатор
В современный автомат входит гидротрансформатор, выполняющий в автомобиле с КПП (подает вращающий момент) функции сцепления. Благодаря гидротрансформатору транспортное средство плавно трогается.
Снижение динамических нагрузок в трансмиссии приводит к повышению долговечности двигателя, а также остальных механизмов трансмиссии.
Уменьшение количества переключений передач уменьшает утомляемость водителя.
Применение гидротрансформатора значительно увеличивает проходимость автомобиля по песку и снегу.

Получается, что использование автоматических трансмиссий рекомендуется на внедорожниках. Гидротрансформатор имеет достаточно несложное устройство и объединяет три колеса:

  • Двигатель с гидротрансформатором связывает насосное;
  • Обеспечивает связь с первичным валом турбинное;
  • Усиливает крутящий момент реакторное.

Турбины на 3/4 помещены в масло и защищены специальным корпусом. Рабочий процесс гидромеханического привода основывается на том, что вращающий момент направляется от двигателя к насосному колесу, к турбинному колесу подается поток масла.
Оно раскручивает колесо, и усилие предается на вал коробки скоростей.
Весь процесс циркуляции масла проходит по особой траектории: с внешней стороны насосного кольца направляется на турбинное, а далее назад через центр механизма идет к насосному.
Турбина
Гидротрансформатор автоматически меняет крутящий момент по мере нагрузки, далее он передается к механической коробке, и передачи переключаются фрикционными устройствами.

Свою работу гидротрансформатор выполняет непосредственно с планетарной коробкой.

Планетарная коробка

В гидромеханической АКПП чаще применяется планетарный механизм. При его простейшем устройстве крутящий момент подается к солнечной шестерне. С нею постоянно сцеплены свободно вращающиеся шестерни-сателлиты. На них предусмотрено водило, связанное с валом.
Если коронная шестерня находится в заторможенном положении, то крутящий момент через водило направляется на ведомый вал. Если шестерня расторможена, тогда сателлиты подают на нее крутящий момент. Ведомый вал при этом неподвижен.

 Достоинства и недостатки автоматической коробки

Плюсы АКПП:

Отсутствие переключения передач вручную;
Осуществление равномерной подачи мощности.

Автомобили автоматическим переключением скоростей отличаются особой плавностью хода. Когда водителю нет необходимости переключаться вручную, то облегчается процесс вождения транспортного средства.
Недостатками считается более сложная конструкция трансмиссий и их большая масса. К недостаткам относится более низкий КПД, снижающий топливную экономичность автомашины.
Это простейший вариант гидромеханической трансмиссии, а сегодня на легковые автомобили устанавливаются более совершенные модели.

Назначение коробки передач

КПП – это связующее звено между двигателем и колесами. В двигателе внутреннего сгорания нельзя обойтись без коробки. На низких оборотах он имеет маленькую мощность, которой недостаточно для трогания с места и движения. Коробка передач нужна для увеличения крутящего момента и придания ускорения колесам.

ПОСМОТРЕТЬ ВИДЕО

Функции КПП:

  1. Передает вращение мотора на вращение ведущих колес.
  2. Распределяет усилия при разных условиях движения авто: в горку, с горки.
  3. Обеспечивает независимое поведение двигателя и ведущих колес (на нейтральной передаче).
  4. Обеспечивает движение задним ходом.

Сколько передач может быть в коробке

Ступенчатая коробка имеет определенное число ступеней для оптимальной передачи вращения. В ретро-автомобилях встречаются коробки с тремя-четырьмя передачами. Это связано с тем, что моторы имели маленькую мощность, и такого числа хватало для ее преобразования на колеса. На современных машинах встречаются пяти- и шестиступенчатые агрегаты

Для спортивных автомобилей производят семиступенчатые, так как их мощность больше, а в гонках важно точно изменять скорость

Пройдите тест на знание ПДД для велосипедиста!

Лимит времени:

из 15 заданий окончено

Вопросы:

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. 6
  7. 7
  8. 8
  9. 9
  10. 10
  11. 11
  12. 12
  13. 13
  14. 14
  15. 15

Информация

Чтобы иметь возможность получить права, нажмите пожалуйста Далее

Вы уже проходили тест ранее. Вы не можете запустить его снова.

Тест загружается…

Вы должны войти или зарегистрироваться для того, чтобы начать тест.

Вы должны закончить следующие тесты, чтобы начать этот:

Результаты

Правильных ответов: из 15

Ваше время:

Время вышло

Вы набрали из баллов () максимум из 15 баллов

МестоИмяЗаписаноБаллыРезультат
Таблица загружается
Нет данных

Ваш результат был записан в таблицу лидеров

Капча:

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. 6
  7. 7
  8. 8
  9. 9
  10. 10
  11. 11
  12. 12
  13. 13
  14. 14
  15. 15
  1. С ответом
  2. С отметкой о просмотре

Устройство и принцип работы

Рассматриваемый механизм представлен классическим сочетанием шестерен с различным диаметром, которые обеспечивают передачу вращения с изменением числа оборотов и передаваемого усилия. Особенности механизма определяют возможность применения в самых различных отраслях. Обеспечить работу можно только в случае присоединения вращающего вала к ведомой части.

Рассматривая чертеж классического устройства, следует отметить, что оно состоит из следующих элементов:

Основные элементы представлены зубчатыми и червячными парами.
Для установки и фиксации основных деталей проводится установка центрирующих подшипников.
Для смазывания трущихся деталей корпус заполняется специальным маслом

Исключить вероятность его вытекания можно за счет уплотнений.
Сальники также являются важной частью конструкции.
Корпус состоит из двух составных элементов, за счет которых есть возможность разобрать конструкция при обслуживании или ремонте.. Схема классического устройства выглядит следующим образом:

Схема классического устройства выглядит следующим образом:

  1. В качестве источника вращения устанавливается мотор.
  2. Другая часть представлена шестерней планетарного типа. Внутри расположены другие детали, крепление стакана редуктора к мотору проводится за счет фиксирующих элементов.
  3. Далее идет вал с подшипником.

Защита конструкции обеспечивается за счет крышки редуктора. Его фиксация проводится за счет болтов. В целом можно сказать, что устройство достаточно сложное, поэтому провести его ремонт и обслуживание не всегда просто.

Принцип действия агрегата во многом зависит от кинематической схемы привода. Расчет передаточного отношения проводится при применении специальных формул, которые можно встретить в технической литературе.

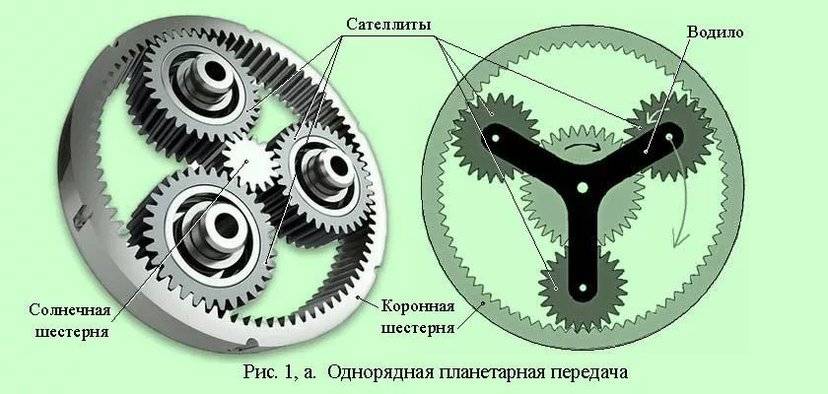

Основная часть конструкции состоит из следующих деталей:

  1. Коронной шестерни.
  2. Планетарная или сателлиты.
  3. Водило и солнечная шестерня.

Принцип действия рассчитывается следующим образом:

  1. Солнечная шестерня расположена в центральной части конструкции. Зачастую именно ей передается основное вращение, для чего элемент имеет посадочное отверстие под вал.
  2. Центральный элемент постоянно находится в зацеплении с другими подобными шестернями, оси которых расположены по окружности.
  3. Сателлиты находятся в зацеплении с коронной шестерней, которая представлена зубчатым колесом большого диаметра с внутренним расположением основных деталей.
  1. Водило требуется для жесткой фиксации всех деталей относительно друг друга.

Стоит учитывать, что для работы механизма одна из частей должна быть зафиксирована относительно других. В зависимости от выбора ведомого или ведущего элемента зависит показатель передаточного числа. Рассчитать число достаточно сложно, от этого показателя также зависит удельная мощность.

Конструктивные особенности рассматриваемого механизма определили то, что он может применяться для достижения самых различных целей.

Переключение передач в планетарной коробке

В планетарной коробке передач одни детали блока планетарных шестерен удерживаются на месте, другие с геометрическим замыканием (жестко) соединены с валом турбины гидротранс­форматора крутящего момента (выполняющим роль первичного вала механической планетарной передачи).

Удержание обеспечивается за счет тормозов, а соединение с геометрическим замыканием — за счет соединения многодисковых муфт.

Тормоза и многодисковые муфты в автома­тической коробке передач носят общее название органы переключения или элементы переключе­ния передач. Управление ими всегда осущест­вляется с помощью гидравлического давления.

Тормоза

При включении или затягивании тормозов в рамках переключения передачи солнечные ше­стерни, водило планетарной передачи или корон­ные шестерни блокируются (останавливаются), а при выключении или отпускании тормозов снова разблокируются и начинают движение,

В планетарных передачах могут использовать­ся ленточные или дисковые тормоза.

Ленточные тормоза

По окружности тормозного барабана располо­жена тормозная лента, имеющая с внутренней стороны фрикционную накладку.

У ленточного тормоза с одинарной обвивкой тормозной лентой тормозная лента обвита вокруг тормозного барабана один раз, а у ленточного тормоза с двойной обвивкой тормозной лен­той — два раза, благодаря чему усилие фиксации тормозного барабана при стягивании тормозной ленты в два раза выше, чем у ленточного тормоза с одинарной обвивкой. Ленточный тормоз авто­матической коробки передач Opel имеет двойную обвивку тормозной лентой. На рис. 21 «Ленточный тормоз с гидравлическим приводом механизма переключения передач автоматической коробки» изо­бражен ленточный тормоз с одинарной обвивкой тормозной лентой.

Дисковые тормоза

В современных автоматических коробках пере­дач используются только дисковые тормоза. На рис. 22 изображены основные детали дисково­го тормоза. Стальные диски (2) с наружными за­хватами вложены в стальную обойму (1) и имеют возможность перемещения в осевом направлении, фрикционные диски (3) с накладками соединены с блоком планетарных шестерен с помощью вну­треннего зубчатого венца. Стальная обойма жестко соединена с картером коробки передач (в ZF и Opel такой дисковый тормоз получил название «непод­вижной муфты»). По сравнению с ленточными тормозами дисковые тормоза могут передавать более высокие крутящие моменты и более точно регулироваться в отношении передачи усилия.

Муфты

Муфты автоматической коробки передач вы­полняют следующие функции:

  • Соединение вала турбины (первичный вал коробки передач) с определенными частями блока планетарных шестерен и отсоединение от них;
  • Передача усилия от частей одного блока пла­нетарных шестерен на части другого.

При установлении соединения с жестким гео­метрическим замыканием говорят, что муфта включается или соединяется. При разъединении соединения с геометриче­ским замыканием говорят, что муфта выключает­ся или разъединяется.

Как и дисковый тормоз (рис. 22) дисковая муфта состоит из стальных дисков с наружными захватами и фрикционных дисков с накладками и внутренним зубчатым венцом.

На рисунках 23 и 24 схематически изо­бражена муфта переднего хода автоматической коробки передач Audi и VW.

Название муфта переднего хода говорит о том, что эта муфта включается на всех передачах переднего хода. Только в нейтральном положе­нии и на передаче заднего хода муфта разъеди­нена.

Под системой автоматического переключения понимается гидравлический привод тормозов и муфт. Для затягивания и быстрого отпуска­ния ленточных тормозов используются круглые поршни в соответствующих цилиндрах (см. рису­нок 21).

Для обеспечения соединения дисковых тормо­зов и муфт поршни выполнены в виде колец, как показано на рисунках 23 и 24. Отпускание тормозов и разъединение муфт выполняется с помощью тарельчатых или спиральных пружин или с помощью нескольких небольших круглых витых пружин, расположенных по окружности муфты.

РЕКОМЕНДУЮ ЕЩЕ ПОЧИТАТЬ:

Общие сведения о планетарных передачах

Планетарными называют передачи, имеющие зубчатые колеса с подвижными осями. Отличительной особенностью механизмов, включающих планетарную передачу (или передачи), является наличие двух или более степеней свободы. При этом угловая скорость любого звена передачи определяется угловыми скоростями остальных звеньев.

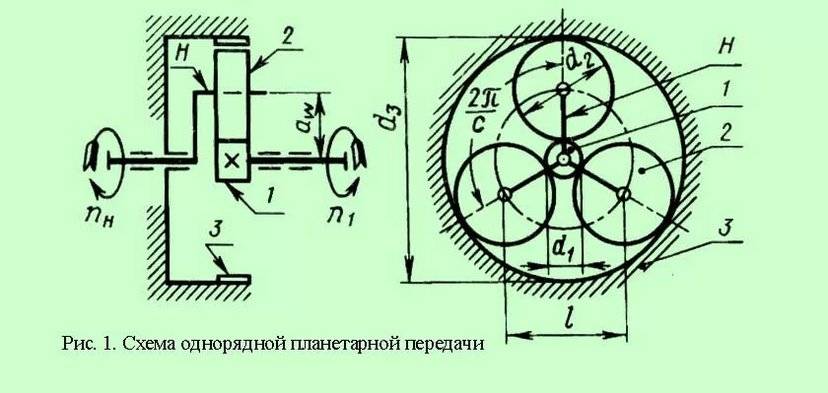

Наибольшее распространение получила простая одинарная планетарная передача (рис. 1), которая состоит из центрального колеса 1 с наружными зубьями, неподвижного центрального колеса 3 с внутренними зубьями; сателлитов 2 – колес с наружными зубьями, зацепляющихся одновременно с колесами 1 и 3 (на рис. 1 число сателлитов с = 3), и водила Н, на котором закреплены оси сателлитов. Водило соединено с тихоходным валом. В планетарной передаче одно колесо неподвижно (соединено с корпусом). Обычно внешнее центральное колесо с внутренними зубьями называют коронным (коронная шестерня или эпицикл), а внутреннее колесо с внешними зубьями – солнечным колесом (солнечная шестерня или солнце).

При неподвижном колесе 3 вращение колеса 1 вызывает вращение сателлитов 2 относительно собственных осей, а обкатывание сателлитов по колесу 3 перемещает их оси и вращает водило Н. Сателлиты таким образом совершают вращение относительно водила и вместе с водилом вокруг центральной оси, с. е. совершают движение, подобное движению планет. Поэтому такие передачи и называют планетарными.

При неподвижном колесе 3 движение передают чаще всего от колеса 1 к водилу Н, можно передавать движение от водила Н к колесу 1.

В планетарных передачах применяют не только цилиндрические, но и конические колеса с прямым или косым зубом.

Если в планетарной передаче сделать подвижными все звенья, т. е. оба колеса и водило, то такую передачу называют дифференциальной.С помощью дифференциального механизма можно суммировать движение двух звеньев на одном или раскладывать движение одного звена на два других. Например, в дифференциале заднего моста автомобиля движение от водила Н передают одновременно колесам 1 и 3, что позволяет при повороте одному колесу вращаться быстрее другого.

Область применения планетарных передач

Планетарные передачи применяют как редукторы в силовых передачах и приборах, в коробках передач автомобилей и другой самоходной техники, при этом передаточное число такой КПП может изменяться путем поочередного торможения различных звеньев (например, водила или одного из колес), в дифференциалах автомобилей, тракторов и т. п.

Широкое применение планетарные передачи нашли в автоматических коробках передач автомобилей благодаря удобству управления передаточными числами (переключением передач) и компактности. Можно встретить планетарные передачи и в механизмах привода ведущих колес современных велосипедов. Часто применяют планетарную передачу, совмещенную с электродвигателем (мотор-редуктор, мотор-колесо).

Планетарная передача: 1 – сателлит; 2 – водило; 3 – солнечная шестерня; 4 – кольцевая шестерня («корона»).

Передаточное отношение

Водило (зелёное) закреплено неподвижно, в то время как солнечная шестерня (жёлтая) вращается внешним источником. В данном случае передаточное отношение равно -24/16, или -3/2; каждая планетарная шестерня поворачивается на 3/2 оборота относительно солнечной шестерни, в противоположном направлении.

Передаточное отношение такой передачи визуально определить достаточно сложно, в основном, потому что система может приводиться во вращение несколькими разными способами. Основными элементами планетарной передачи можно считать следующие:

  • Солнечная шестерня : находится в центре;
  • Водило : жёстко фиксирует друг относительно друга оси несколькихпланетарных шестерён (сателлитов ) одинакового размера, находящихся в зацеплении с солнечной шестерней;
  • Кольцевая шестерня (эпицикл ): внешнее зубчатое колесо, имеющее внутреннее зацепление с планетарными шестернями.

При использовании планетарной передачи в качестве редуктора один из трёх её основных элементов фиксируется неподвижно, другой элемент используется как ведущий, а третий – в качестве ведомого. Таким образом, передаточное отношение будет зависеть от количества зубьев каждого компонента, а также того, какой элемент закреплён.

Часто планетарные передачи используются для суммирования двух потоков мощности (например, планетарные ряды двухпоточных трансмиссий некоторых танков и др. гусеничных машин), в этом случае неподвижно зафиксированных элементов нет. Например, два потока мощности могут подводиться к солнечной шестерне и эпициклу, а результирующий поток снимается с водила.

Рассмотрим случай, когда водило зафиксировано, а мощность подводится через солнечную шестерню. В этом случае планетарные шестерни вращаются на месте со скоростью, определяемой отношением числа их зубьев относительно солнечной шестерни. Например, если мы обозначим число зубьев солнечной шестерни как S

, а для планетарных шестерён примем это число какP , то передаточное отношение будет определяться формулой —S /P , то есть если у солнечной шестерни 24 зуба, а у планетарных по 16, то передаточное отношение будет -24/16, или -3/2, что означает поворот планетарных шестерён на 1,5 оборота в противоположном направлении относительно солнечной.

Далее вращение планетарных шестерён может передаваться кольцевой шестерне, с соответствующим передаточным числом. Если кольцевая шестерня имеет A

зубьев, то оно будет вращаться с соотношениемP /A относительно планетарных шестерён. (В данном случае перед дробью нет минуса, так как при внутреннем зацеплении шестерни вращаются в одну сторону). Например, если на кольцевой шестерне 64 зуба, то относительно приведённого выше примера это отношение будет равно 16/64, или 1/4. Таким образом, объединив оба примера, мы получим следующее:

  • Один оборот солнечной шестерни даёт —S /P оборотов планетарных шестерён;
  • Один оборот планетарной шестерни даёт P /A оборотов кольцевой.

В итоге, если водило заблокировано, общее передаточное отношение системы будет равно —S

/A .

В случае, если закреплена кольцевая шестерня, а мощность подводится к водилу, передаточное отношение на солнечную шестерню будет больше единицы и составит 1+A

/S .

Всё вышесказанное можно описать следующим выражением:

где n – это параметр передачи, равный , то есть отношению числа зубьев солнечной и планетарных шестерён.

Если закрепить кольцевую шестерню, а мощность подводить к солнечной шестерне, то мощность должна сниматься с водила. В этом случае передаточное отношение будет равно 1/(1+A

/S ). Это самое маленькое передаточное число, которое может быть получено в планетарной передаче. Такие передачи используются, например, в тракторах и строительной технике, где требуется большой крутящий момент на колёсах при невысокой скорости.

Планетарная передача и планетарный механизм [ править | править код ]

В русскоязычной инженерной терминологии термины планетарная передача (далее — ПП) и планетарный механизм (далее — ПМ) зачастую предполагаются как синонимы

Отличия в том, что термин ПП обычно используется в контексте принципиального понимания устройства той или иной передачи вращательного движения, особенно если устройство такой передачи не очевидно (скрыто корпусом/картером) или такая передача обладает определёнными уникальными свойствами, присущими только планетарной, и на этом надо акцентировать внимание. А термин ПМ используется для обозначения конкретного зубчато-рычажного механизма, причём существуют критерии, позволяющие чётко описать ПМ как сборочный узел в составе более крупного узла или агрегата и определить, сколько и каких именно использовано ПМ в конкретной передаче вращательного движения

Состав планетарного механизма

Конструкция ПП/ПМ основана на различных комбинациях из трёх основных и нескольких одинаковых вспомогательных звеньев. Три основные звена с одной общей осью вращения — два центральных зубчатых колеса и водило. Вспомогательные звенья — набор одинаковых зубчатых колёс на подвижных осях вращения и подшипники.

  • Малое центральное зубчатое колесо с внешними зубьями называется солнечной шестернёй илисолнцем .
  • Большое центральное зубчатое колесо с внутренними зубьями называется коронной, эпициклической шестернёй илиэпициклом (Э) .
  • Водило (В) является основой ПМ — это неотъемлемая деталь абсолютно любого ПМ и краеугольный камень всей идеи передачи вращения через планетарную систему с дифференциальной связью. Водило представляет собой рычажный механизм — обычно такую пространственную вилку, ось «основания» которой совпадает с осью самого ПМ, а оси «зубцов» с установленными на них сателлитами концентрически вращаются вокруг неё в плоскости/плоскостях расположения центральных зубчатых колёс. Оси «зубцов» — это и есть так называемые подвижные оси или оси сателлитов
  • Сателлиты ( Ш ) представляют собой зубчатые колёса (или группы колёс) с внешними зубьями. При этом сателлиты находятся в одновременном и постоянном зацеплении с обоими центральными зубчатыми колёсами ПМ. Количество сателлитов в ПМ обычно составляет от двух до шести (чаще всего — три, так как только при трёх сателлитах нет нужды в специальных уравновешивающих механизмах) и точного значения для функциональности ПМ не имеет. В различных ПМ применяются сателлиты одновенцовые (одно простое зубчатое колесо), двухвенцовые (два соосных зубчатых колеса с общей ступицей), трёхвенцовые и так далее. Также сателлиты могут быть парными — то есть, располагающимимся на осях одного водила и зацепленными в паре.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
