Преимущества и недостатки оппозитного мотора

Различия между оппозитным и рядным четырехцилиндровым двигателем

Сейчас мы будем говорить об общих чертах и отличительных особенностях рядных и оппозитных четырёхцилиндровых двигателях Boxer Four и Straight Four. А так же об их плюсах и минусах. Ниже короткое видео где подробно все описано.

Различия между оппозитным и рядным четырехцилиндровым двигателем. Видео

  1. Обе конструкции работают по принципу четырёхтактного цикла — пуск, сжатие, рабочий ход и выпуск.
  2. В обеих конструкциях рабочий ход происходит каждые 180 градусов поворота количества валов, но у них немного разный порядок зажигания.
  3. На каждом двигателе мы видим мы видим цилиндры под номерами 1, 2, 3, 4. Для оппозитных порядок зажигания 1, 3, 2, 4., а для рядной 1, 3, 4, 2. Так что порядок работы двух последних цилиндров поменян. Эта разница влияет на то как двигатель сбалансирован. У оппозитного двигателя пары цилиндров, наружу и во внутрь, двигаются вместе. Это значит, что сила инерции первого порядка, которая возникает, когда поршень достигает верхне или нижней мёртвой точки взаимокомпенсируются. С рядным четырёхтактном двигателем та же история — силы инерции первого порядка взаимокомпенсируют друг друга, что касается силы инерции второго порядка — здесь двигатели начинают отличаться. Силы инерции второго порядка создаются за счёт того, что поршень движется быстрее верхней части цилиндра, чем в нижней. Когда поршень достигает максимальной или минимальной мёртвой точки, силы инерции второго порядка направлены вверх или вниз от поршня. У оппозитного двигателя, поскольку поршни расположены напротив друг друга, эти силы инерции сбалансированы, что обеспечивает ровную работу двигателя. В рядный четырёхцилиндровой установке все силы направлены в одном направлении, из-за чего двигатель начинает вибрировать, если не использовать балансировочные валы.

Но всё-таки оппозитный двигатель не идеален, из-за того что поршни находятся не на одной линии друг с другом создаётся крутящий момент, который способствует вращению двигателя по вертикальной оси.

КСТАТИ ГОВОРЯ! Если добавить по два цилиндра к любой из конструкций, будь это оппозитная или рядная шестёрка, все силы инерции крутящего момента будут скомпенсированы.

Вы наверное подумали, что оппозитная шестёрка будет иметь вибрации из-за группы 3-х поршней, но каждая группа из трёх поршней балансирует вибрацию другой группы. Если сравнить размеры двигателей Subaru EJ20 2.0L Boxer-4 и Toyota 22R-E 2.0L Inline-4, то они практически одинаковые, с такой конфигурацией двигатели обычно не выполняют объёма более трёх литров, но раньше их выпускали гораздо большего объёма.

Самая большая современная рядная четвёрка — это бензиновый двигатель от автомобиля Toyota Tacoma, объёмом 2,7 литров.

Но это не значит, что рядная четвёрка не имеет своих преимуществ:

  1. Как правило, она более компактная, имеет только одну крышку цилиндров и не такая широкая. Что оставляет больше места для подвески и позволяет уменьшить радиус поворота, так как шины автомобиля имеют больше места для поворота.
  2. Что касается газораспределительного механизма, эта конкретная рядная четвёрка имеет один распредвал с верхним расположением, но чаще в современных автомобилях встречается два распредвала.
  3. Большим преимуществом рядной четвёрки является, то что она имеет только одну головку цилиндра, один впускной и один выпускной распредвал, меньше движущихся частей, меньше веса, а так же намного проще добраться до колодки цилиндра для обслуживания, будь это регулировка клапанов, или замена свеч с рядной конфигурацией — это сделать намного проще.

Наконец мы добрались до темы звучания двигателей. Многие люди утверждают, что оппозитные двигатели звучат лучше, но на самом деле это не преимущество. Этот звук связан с тем, что выхлопные патрубки имеют разную длину.

И так как Субару отказались от данной конструкции выхлопа, новые оппозитные четвёрки будут звучать так же как и остальные четырёхцилиндровые двигатели. Конечно можно создать выхлопную систему с патрубками, которые имеют разную длину, для получения уникального звука выхлопа. Но это может ухудшить продувку цилиндра из-за неравных пульсаций, да и особого смысла в этом нет. Однако, что касается оппозитного двигателя, установка патрубков с разной длинной кажется привлекательной.

Описание

Первый оппозитный двигатель был создан ОгнеславомКостовичем в 80-х годах 19 столетия для обустройства дирижабля «Россия». В 20 веке был сконструирован и запатентован двухтактный оппозитный мотор, который был высоко оценен мастерами из Европы.

Оппозитный двигатель.

После определенный доработок двигатель устанавливался на мотоциклы, легкую авиацию и отечественные танки. В послевоенное время агрегатом интересовались такие компании как Porsche, VW, Subaru и AlfaRomeo.

По сравнению с ранними моделями и прототипами, нынешние моторы прошли череду доработок и усовершенствований, которые продолжаются и по сей день благодаря FujiHeavyIndustries.

Субару экспериментировало с количеством цилиндров, и нашла оптимальный вариант — 6-ти цилиндровый двигатель. Наиболее известными моделями оппозитных агрегатов являются:

  • «Боксер» — поршни постоянно равноудаленные друг от друга;
  • ОРОС — Opposed Piston Opposed Cylinder — поршни попарно двигаются навстречу.
  • 5 ТДФ — двухтактный многотопливный ДВС.

По сути, процесс работы двигателей такого типа не отличается от работы агрегатов другого типа конструкции. В свою очередь, такое расположение цилиндров имеет свои достоинства, равно как и недостатки.

Оппозитный мотор Субару.

Рассмотрим, некоторые технические характеристики оппозитных моторов, которые устанавливались на Subaru:

EJ 25 2.5

Наименование

Характеристики

Производитель

Gunma Oizumi Plant

Марка мотора

EJ 25 2.5

Объём

2.5 литра (2457 см куб)

Мощность

155-300 л.с.

Диаметр цилиндра

99.5

Количество цилиндров

4

Количество клапанов

16

Степень сжатия

8.2 (EJ257)
8.4 (EJ255)
8.7 (EJ257)
9.5 (EJ25D 1996)
9.7 (EJ25D 1997-1999)
10.1 (EJ251/EJ252/EJ253)
10.7 (EJ254)

Расход топлива

10.4 литра на каждые 100 км пробега в смешанном режиме

Масло для мотора

0W-30
5W-30
5W-40
10W-30
10W-40

Ресурс

250+ тыс. км

Применяемость, кроме Форестера

Subaru Impreza (WRX/STI)
Subaru Legacy/Outback
Subaru Baja
SAAB 9-2X

Достоинства

Компактность. Разработка данного типа моторов начиналось именно с желания сохранить как можно больше пространства под капотом, а уменьшение высоты позволило достигнуть заданной цели.

Расположение основных элементов оппозитного мотора.

Почти полное отсутствие вибрации достигается за счет «оппозитного» размещения поршней.

Ресурс мотора в среднем составляет от 500 000 км до первого КР. Разумеется, на это число влияет манера вождения, и можно встретить «счастливчиков», которые дожили до 800 000.

Данная конструкция обеспечивает низкий центр тяжести, что особенно ценно в спортивных авто, которым нужно обеспечивать высокую устойчивость.

Недостатки

Наиболее ощутимой проблемой для владельцев субаровских оппозитников является приличная стоимость обслуживания и невозможность совершения «домашнего» ремонта. Также ощутим тот факт, что из-за большого количества модификаций моторов взаимозаменить деталь не представляется возможным.

Неудобства доставляет и процесс шлифования шейки коленвала, который необходимо выполнять не специальном оборудовании. Не стоит забывать и об увеличенном расходе моторного масла, по сравнению с рядными «коллегами».

Сложности при ремонте и обслуживании оппозитного двигателя

Все преимущества оппозитного двигателя полностью раскрываются в шестицилиндровом варианте его исполнения. Агрегаты с меньшим количеством цилиндров по характеристикам практически такие, как и традиционные. Главной проблемой владельца автомобиля с оппозитом будет сложность обслуживания, обусловленная горизонтальным расположением цилиндра и малым по этой причине свободным пространством под капотом.

Водитель самостоятельно способен заменить в нем масло, а остальные виды работ возможно проделать только в автоцентре. Так, простая замена свечей должна проводиться квалифицированным специалистом, а новичок, выполняя эту операцию самостоятельно, способен повредить головку блока цилиндров. В случае неполадки, ремонт такого двигателя следует производить также на специализированном СТО.

Единственно, что можно с успехом проводить самостоятельно, это бороться с нагаром на деталях поршневой группы и камере сгорания, который образуется при использовании некачественного топлива, езде без нагрузки и на холодном двигателе. Для этого применяется методика удаления нагара, именуемая раскоксовкой, которую делят на мягкую и жесткую. При жесткой через отверстие от вывернутой свечи на 12 часов заливают смягчающую жидкость, разрушающую нагар.

Для оппозитного двигателя такой метод не годится, так как выкручивание в нем свечей – процедура достаточно проблематичная, требует навыков и наличия специального инструмента. Но можно применить мягкую очистку в виде специальной очищающей присадки к маслу. Пробега 200 км будет вполне достаточно для ее действия, после чего масло в силовом агрегате необходимо заменить.

Если на вашем субару пинается коробка автомат, это не всегда предвещает дорогостоящий ремонт.

Оппозитный двигатель — горизонтальное расположение цилиндров

Оппозитный двигатель представляет собой форму устройства двигателя внутреннего сгорания автомобиля, имеющий особую структуру: его поршни расположены под развернутым углом и осуществляют движение в горизонтальной плоскости навстречу друг другу и в обратные стороны (друг от друга). Другая, соседняя пара поршней, располагается в одном положении (например, вверху).

Взаимодействие поршней внутри двигателя напоминает в чем-то боксерский раунд, отсюда и другое название устройства — боксер. Конструкция механизма предполагает установку каждого поршня на обособленных шейках коленчатого вала. Количество цилиндров в оппозитном двигателе может быть от 2 до 12-ти, но всегда четное. Наиболее популярны устройства с четырьмя и шестью цилиндрами (четырех- и шестицилиндровые боксеры).

На современном автомобильном рынке представлено множество марок машин, каждая из которых придерживается собственной концепции оснащения автомобилей. Разработкой и применением оппозитных двигателей сейчас занимаются две фирмы: Subaru и Porsche. Раньше оппозитный двигатель устанавливался на такие автомобили, как Alfa Romeo, Honda, Chevrolet, Volkswagen, Ferrari и другие.

Первый оппозитный двигатель, работающий на дизельном топливе, был выпущен компанией Субару в 2008 году. Это четырехцилиндровый оппозитник с вместительностью 2 литра, способный развивать мощность до 150 л.с. При его разработке используется система Сommon Rail.

На некоторых моделях машин марки Порше используются двигатели с шестью цилиндрами (Саyman, 911). Для автомобилей спортивного класса были разработаны восьми- и двенадцатицилиндровые оппозитные двигатели повышенной мощности. Многие профессионалы говорят о том, что от работы обычных двигателей отличаются только шестицилиндровые оппозитники, четырех- и двухцилиндровые практически аналогичны.

Конструкция и принцип работы

Изучая устройство оппозитного автомобильного двигателя, стоит заметить, что он отличается от других ДВС именно своей структурой. Здесь пара поршней осуществляет своё движение в горизонтальной плоскости. То есть происходит это не снизу-вверх, а слева-направо.

Оппозитники всегда имеют парное количество цилиндров, и их число варьируется в пределах от 2 до 12. Самые распространённые моторы оснащаются 4 и 6 рабочими цилиндрами. Если речь идёт о спортивных автомобилях, то для них предусматривается по 8 или 12 цилиндров.

Если говорить о том, как работает оппозитный двигатель, то здесь специалисты не видят существенной разницы в сравнении с традиционными моторами внутреннего сгорания. Только у работающих 6-цилиндровых версий есть ряд отличительных особенностей в плане осуществляемой работы.

Большую роль здесь играет горизонтальное размещение рабочих цилиндров. За счёт этого существенно снижается вибрация и обеспечивается плавный ход. Это обусловлено тем, что при перемещении установленных поршней в противоположном направлении относительно друг друга она взаимно нейтрализуют вибрации. Тем самым обеспечивается плавный рост мощности, отсутствуют сильные рывки. Плюс этот фактор положительно сказывается на скорости износа мотора.

Оппозитники также отлично влияют на устойчивость и качество управляемости авто, поскольку используемое горизонтальное размещение цилиндров позволяет устанавливать моторы ближе к автомобильному шасси. Это способствует низкому центру тяжести.

Как выбрать машину с оппозитным двигателем

Чтобы не ошибиться при покупке машины с «оппозитником», важно подробно выяснить, в каком состоянии мотор, и что предстоит делать в ближайшее время. У мощных Subaru отдельной проблемой – частое битьё

Пожалуй, самый большой процент битых автомобилей на вторичном рынке приходится именно на эту марку, так как машина сложная в управлении и требует хороших водительских навыков. Поэтому перед покупкой такого автомобиля с пробегом нужно обязательно проверить его историю. Сделать это можно с помощью сервиса «Автокод». Здесь можно получить довольно полные данные об авариях, в которые попадал автомобиль. Во-первых, сервис предоставляет данные об авариях из базы ГИБДД

У мощных Subaru отдельной проблемой – частое битьё. Пожалуй, самый большой процент битых автомобилей на вторичном рынке приходится именно на эту марку, так как машина сложная в управлении и требует хороших водительских навыков. Поэтому перед покупкой такого автомобиля с пробегом нужно обязательно проверить его историю. Сделать это можно с помощью сервиса «Автокод». Здесь можно получить довольно полные данные об авариях, в которые попадал автомобиль. Во-первых, сервис предоставляет данные об авариях из базы ГИБДД.

Во-вторых, дополняет эту информацию данными из страховых компаний.

Покупая авто с оппозитным двигателем, всегда держите в уме, что мотор неизбежно потребует вложений, и что даже если сейчас технически всё исправно, снятие двигателя для проведения процедур не за горами. На последние деньги нельзя покупать никакой автомобиль, а машину с «оппозитником» и подавно – имейте запас средств.

Из новых автомобилей на российском рынке можно выделить буквально единицы: «Субару» с кризисом сильно подорожали, их модельный ряд сократился. Ушла самая «народная» модель Impreza, ей на замену пришла Subaru XV. Новая XV обойдётся минимум в 1 599 000 рублей, что довольно дорого за машину со 115 лошадиными силами и слабым оснащением.

Про Porsche можно заикаться только состоятельным россиянам – за новенький 911 придётся отдать как минимум 7 миллионов рублей – за версию с оппозитным 3-литровым мотором мощностью 370 лошадиных сил.

Что касается вторичного рынка, то «живую» Ipmreza с двухлитровым мотором можно найти за 650-700 тысяч рублей, лучше искать на «механике» для полноты ощущений от езды на полном приводе с оппозитным двигателем. Что касается Porsche, то вторичка небогата предложениями на 911, и сюда лучше не лезть без хотя бы 3 миллионов рублей.

Чтобы не напороться на оппозитный двигатель, требующий снятия и дорогостоящего ремонта, связанного с цепью ГРМ или жором масла (распространённые проблемы), отвезите машину на СТО или закажите выездную проверку на сайте «Автокод». В первом случае за несколько тысяч рублей специалисты осмотрят автомобиль на оборудовании сервиса, во втором специалист сам приедет к вам, и за схожие деньги проведёт диагностику со своим оборудованием прямо на месте.

И не забудьте проверить автомобиль по базам с помощью сервиса «Автокод».

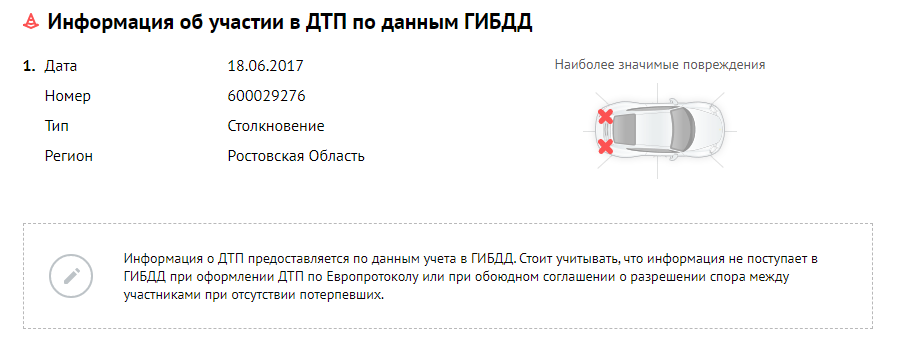

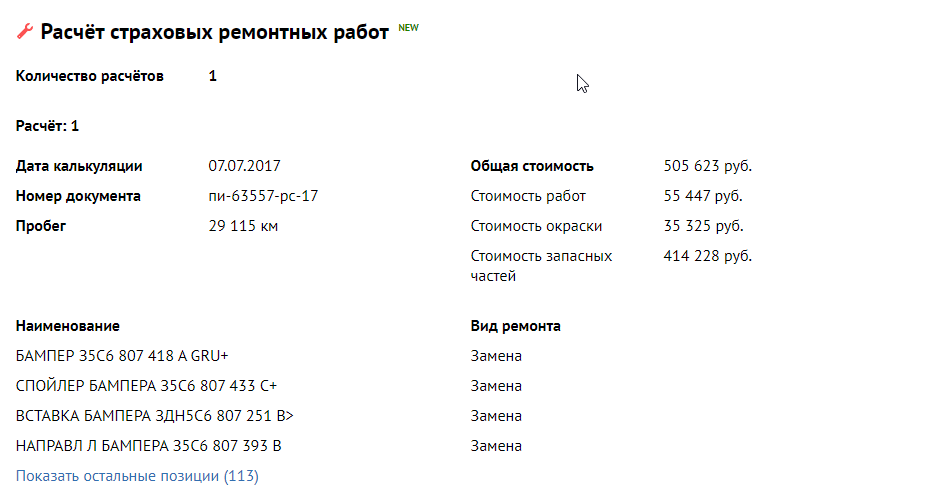

Отчёт расскажет не только о том, были ли у автомобиля ДТП, но и о многом другом:

работа в такси;

залоги, кредиты, ограничения;

угоны;

пробеги;

количество владельцев;

утилизация;

штрафы ГИБДД.

Хотите знать больше о купле-продаже б/у авто? Присоединяйтесь к нашему youtube-каналу. Там мы рассказываем, как выгодно купить машину с пробегом. Посмотреть ролики.

Покупаете б/у авто? Проверьте историю автомобиля по гос. номеру прямо сейчас!

Мы в ВК:https://vk.com/avtocodru

Мы на Drive2.ru:https://www.drive2.ru/users/avtocod-ru/

Оппозитный двигатель — минусы и плюсы, устройство, принцип работы

Существует множество типов двигателей, подразумевающих различное построение их внутренних компонентов. Так выделяют рядные моторы, V-образные, роторные, оппозитные и другие

Именно об оппозитном виде силовых агрегатов мы и поговорим в нашей сегодняшней статье, уделив особое внимание их принципам работы, а также преимуществам и недостаткам эксплуатации

Что представляют собой оппозитные двигатели?

Оппозитные моторы являются разновидностью двигателей внутреннего сгорания топлива, у которых выстраивание рядов цилиндров происходит по оппозитной схеме, подразумевающей нахождение поршней зеркально друг напротив друга. Между ними встраивается коленчатый вал, приводимый поршнями во вращение. По сути, принцип работы оппозитных двигателей можно назвать аналогичным процессу функционирования V-образных агрегатов, с той лишь разницей, что угол развала их поршневой зоны составляет 180 градусов.

Наиболее характерным примером применения оппозитных двигателей являются модели японского концерна «Субару». Маркетологи знаменитой компании делают особый акцент на своих победах в различных гоночных соревнованиях, а знаменитое «рычащее» звучание субаровских движков стало настоящей визитной карточкой производителя. Другие компании применяют оппозитные силовые агрегаты заметно реже. Их наличие, например, имеется на некоторых моделях «Porsche». В советские времена оппозитные моторы встречались на тяжелых мотоциклах «Днепр» и «Урал», по мощности способных составить конкуренцию многим автомобилям.

Плюсы эксплуатации оппозитных двигателей

Несомненным достоинством применения оппозитных моторов является равномерность их работы. Возможные вибрационные явления, потенциально возникающие при эксплуатации, легко компенсируются силами, возникающими в цилиндрах противоположной стороны. За счет этого движок работает очень мягко, без проявления детонаций или вибрации.

Вторым преимуществом выступает сама конструкция агрегата, подразумевающая нахождение оппозитной плоскости двигателя в нижней части моторного отсека. Благодаря такому расположению, все авто, оснащенные «оппозитами» имеют заниженный центр тяжести, положительным образом сказывающийся на их дорожной устойчивости и управляемости.

Третьим «плюсом» назовем удобное расположение всего навесного оборудования, работающего во взаимной связи с оппозитными моторами. Оно находится вверху, что позволяет упростить к нему доступ во время технического обслуживания или ремонта.

Минусы оппозитных агрегатов

Увы, недостатков данного типа моторов ничуть не меньше чем достоинств, а их значимость возможно даже выше.

Основным негативным фактором эксплуатации оппозитных двигателей служит сложность проведения их ремонта. Большинство из них нереально отремонтировать без полного демонтажа из моторного отсека. К тому же ряд факторов способствует тому, что оппозитные агрегаты ломались значительно чаще, нежели классические ДВС. Примером этого может служить сложная схема газораспределительного механизма, имеющая увеличенное количество компонентов. Кроме того, горизонтальная плоскость движения поршней подвергается постоянному воздействию силы тяжести, из-за чего гильзы цилиндров эллипсоидно изнашиваются, что приводит к появлению повышенной масляной «прожорливости».

Вторым недостатком назовем продольную компоновку оппозитных двигателей. При изготовлении авто с передней или полной системой привода требуется, чтобы двигатель был дальше передней оси авто. Для достижения нужных пространственных интервалов оппозитные моторы приходится существенно сдвигать вперед, заметно удлиняя передний свес автомобиля. В ряде случаев увеличенный «нос» значительно усложняет процесс эксплуатации машины, причиняя её водителям значительные неудобства во время поездок.

Итоги

Подводя итоги статьи, зададим вопрос – а стоит ли «связываться» с оппозитными двигателями, приобретая транспортное средство для повседневной эксплуатации? Однозначного ответа на него у нас не будет. То, что моторы подобного типа имеют право на существование – однозначно и неоспоримо. Однако уместность их использования в общегражданских машинах мы бы подвергли большому сомнению. Да, они позволяют развивать автомобилям неплохую динамику, однако особенно экономичными их не назовешь, да и сложность возможных ремонтов, которые обязательно будут, не сомневайтесь, заставляет нас подходить к вопросу их внедрения скептически. Если же упомянутые в статье изъяны оппозитных движков вас не пугают, то можете смело его приобретать. Ходовые качества этих моторов вас не разочаруют.

Нумерация цилиндров на разных типах двигателей

Как таковой, строгой международной системы расположения и нумерации цилиндров двигателя не существует. И это плохо. Посему, прежде, чем приступать к какому-либо виду ремонта двигателя или системы зажигания, окунитесь с головой в Инструкцию по эксплуатации и ремонту именно вашего авто.

Заднеприводные 4-х и 6-ти рядные двигатели в США имеют главный цилиндр №1 от радиатора, остальные цилиндры нумеруются по направлению к салону. Но, есть и обратная нумерация, когда главным цилиндром считается тот, который ближе к салону.

У французских двигателей нумерация цилиндров происходит со стороны коробки передач. А нумерация цилиндров V-образных двигателей идёт с правого полубока, т.е. со стороны крутящего момента.

Переднеприводные автомобили, как правило, имеют поперечно установленный двигатель. Здесь нумерация цилиндров идет с одной из сторон, а цилиндр №1 расположен со стороны пассажирского места.

V-образные многоцилиндровые двигатели имеют главный цилиндр со стороны водителя в ряду, который ближе к салону. Затем идут нечетные цилиндры двигателя, а с противоположной стороны (ближе к радиатору) – чётные.

Поэтому, для того, чтобы вы окончательно не запутались из-за отсутствия единого международного стандарта расположения и нумерации цилиндров двигателя, пользуйтесь Руководством по эксплуатации от производителя.

Удачи вам в изучении нумерации и расположения цилиндров двигателя.

Источник

Виды оппозитных двигателей

Принцип работы оппозитного двигателя также меняется в зависимости от особенностей его устройства. Даже такой простой агрегат может иметь несколько вариаций работы поршней. Следовательно, выделяют такие типы моторов:

  1. Оппозитный боксер зачастую применяется в производстве автомобилей Subaru. Как же работает оппозитный двигатель заявленного вида: поршни расположены на предопределенной дистанции друг напротив друга, к примеру, если первый зафиксирован на определенном промежутке от оси двигателя, то и второй займет аналогичное положение. При этом они расположены каждый в отдельном цилиндре. Описанный принцип функционирования напоминает боксерский поединок, отсюда и название типа.
  2. ОРОС располагает совсем иным принципом построения и порядком работы поршней. Подобные аппараты являются двухтактными. Один цилиндр располагает сразу двумя поршнями, которые крепятся к одному коленчатому валу. Первый отвечает за впуск смеси, другой – за своевременный выход продуктов сгорания. Подобная конструкция не располагает головкой, которая зачастую имеется на блоке цилиндров. Преимущества оппозитного двигателя ОРОС заключаются в том, что поршни функционируют в пользу одного коленчатого вала. Такой тип устройства располагает небольшой массой и меньше в размерах. Следовательно, значительно расширилась сфера применения. Вдобавок, указанный двигатель может работать на разном топливе – дизельном или бензиновом. В довершении, укажем основные преимущества:

    • поршни проходят гораздо меньшую дистанцию, вследствие этого значительно снижается сила трения, которая негативно влияет на износостойкость;
    • увеличивается эффективность, ведь вредоносные газы не влияют на камеру сгорания, а оказывают давление на поршни;
    • мотор на 30-50 % легче привычного;
    • оппозитный двигатель располагает меньшим количеством деталей (в среднем на 50 %);
    • экономичность;
    • отсутствие системы привода клапанов.
    • мотор отнимает гораздо меньше пространства под капотом.

    Однако стоит помнить, что ОРОС находится на стадии разработки, поэтому может возникнуть много непредвиденных проблем в ходе эксплуатации.

  3. Танковый двигатель (5ТДФ, спроектированный специально для Т-64 и Т-72). Ресурс оппозитного двигателя рассчитан на военную технику крупных габаритов. Здесь поршни разделяют один цилиндр и перемещаются они в одном направлении, но каждый располагает своим отдельным коленчатым валом. Место, где воспламеняется топливо (камера сгорания), возникает тогда, когда промежуток между поршнями становится минимальным. Как и у моторов ОРОС, в цилиндры впускается воздух, а ненужные газы удаляются посредством турбонаддува. Встречный ход поршней позволил сконструировать компактный, но мощный агрегат. Силовая установка обладает предельным количеством оборотов в 2000, а мощностью – в 700 лошадиных сил. Объем соответственно достигал 6 и 13 л.

Компания Subaru одна из последних осталась верна созданию автомобилей на оппозитной основе, и значительно преуспела в этом плане.

Смазка

Система смазки


Система смазки двигателя служит для снабжения компонентов двигателя во всех рабочих состояниях достаточным количеством смазки. При этом необходимо постоянно обеспечивать определенное давление масла.

Наряду с предотвращением износа в результате трения к задачам системы смазки двигателя относятся:

  • Удаление продуктов истирания.
  • Охлаждение компонентов двигателя.
  • Запуск процессов управления (например, регулирования впускного распределительного вала в системе VarioCam | VarioCam Plus).

Наиболее часто используемой формой системы смазки двигателя является так называемая циркуляционная система смазки. В этой системе насос всасывает масло из масляного поддона и подает его по трубопроводам и отверстиям к местам смазки двигателя.

В двигателях спортивный автомобилей Porsche используется интегрированная система смазки с сухим картером. В этой системе масло всасывается дополнительными маслооткачивающими насосами в различных местах двигателя и подается назад в интегрированный масляный бак.

Перегрев

А вот критический перегрев двигателя Subaru EJ202 возникает при засорении радиаторов, эксплуатации двигателя на некачественном или старом антифризе. При кратковременном перегреве может заклинить термостат. Если он заклинит в закрытом положении, то охлаждение двигателя фактически прекратится. В этом случае происходят самые различные неприятности, от деформации ГБЦ, ее растрескивания до заклинивания двигателя с повреждением блока двигателя.

Признаки перегрева, помимо высокой температуры охлаждающей жидкости по термометру: течи антифриза через прокладки ГБЦ, пузыри в расширительном бачке при прогазовке на горячем двигателе, пар из выхлопной трубы.

Плюсы и минусы оппозитного двигателя субару. все, что нужно знать об этом

Главная | Статьи о Субару | Оппозитный двигатель Субару

Устройство оппозитно-горизонтального двигателя S ubaru

Поршни находятся под углом 180° и движутся горизонтально друг к другу. При этом два соседних поршня всегда находятся в одинаковом положении, например в верхней мертвой точке.

Недавно двигатель Субару назвали «боксером». Движение поршней очень напоминает поединок боксеров на ринге. Особой конструкцией двигателя является то, что каждый поршень (вместе с шатуном) отдельно установлен на шатунный шейке коленчатого вала. Двигатель всегда имеет четное числом цилиндров. То есть два, четыре, шесть и так дальше. Самые популярные агрегаты это двигатели с четырьмя и шестью цилиндрами.

Многие думают, что это V-образный мотор с углом развала 180 градусов. Да, внешне есть сходство: на одной шатунной головке расположены соседние поршни с шатунами. И если один поршень — в верхней мертвой точке, то соответственно другой — в нижней.

Начало оппозитных двигателей

В прошлом веке (1938 год) разработали первые оппозитные двигатели. Вначале, они устанавливались только на авто Volkswagen Käfer или Фольксваген Жук. Именно эксперты Volkswagen изобрели горизонтальный мотор. Некоторые из машин Volkswagen Group и в наше время имеют такие моторы. В 1940 году механики SUBARU начали работать над новым двигателем. Даже теперь компания Субару устанавливает в свои машины оппозитные двигатели.

Плюсы двигателя Subaru

Вот некоторые особенности оппозитного двигателя:

Низкий центр тяжести. Особенность положительно влияет на ходовые характеристики.

Расположение цилиндров. Благодаря удачному размещению, двигатель работает гораздо тише. Цилиндры движутся друг к другу в горизонтальной плоскости, и вибрации почти нет. Она легко гасится.

Большой ресурс. Мотор может работать на протяжении езды в 1 миллион километров. Безусловно, это допустимо, если двигатель правильно используют и своевременно меняют расходники.

Минусы двигателя Subaru

Оппозитные моторы очень выносливые в использовании. Но все же, есть минусы. А именно:

— Ремонтировать такой мотор очень трудно.

— Цена мотора высокая. В большинстве цена зависит от сложного строения;

— Технически обслужить такой мотор нелегко.

Хотя мы обсудили плюсы и минусы оппозитного мотора, он является очень мощным. Динамические характеристики очень похожи на характеристики бензинового двигателя. Сходство заключается в прочности и расходе топлива.

Надежные двигатели Subaru

Есть 3 двигателя небольшого объема: EJ15, EJ16, EJ18.

Хотя они не «миллионщики», все же они долговечные. Подходят для машин С-класс. Мотор не большой, всего 1.5 литров. Нет никакой сложности в строении. Но владеет всеми необходимыми деталями. Есть 2 головки блока.

Одни из наилучших двигателей — двухлитровые SOHC: EJ20E, EJ20J, EJ201, EJ202.

Хотя такие моторы тяжело обслуживать, это компенсируется прочностью, которая есть в нормированном балансе моторесурса. Обладатели таких двигателей могут похвастаться их безопасностью. Она ничем не хуже рядных четырех цилиндровых моторов от Toyota с таким же объемом. Данный аппарат работает на 92-м бензине. Расход топлива небольшой. После пробега двести-двести пятьдесят тысяч километров, нужно заменить кольца.

К моторам среднего уровня относят атмосферники DOHC (двух литровые): EJ20D; EJ204. Эти агрегаты считаются надежными. Моторесурс у них довольно высокий.

Специфика технического обслуживания двигателя:

— Тяжело заменить свечи;

— Замена ремня газораспределительного механизма проходит без ошибок;

— Механические работы — после снятия мотора;

Оппозитный двигатель Субару – плюсы и минусы

Спустя одиннадцать лет компания Fuji Heavy, которая занимается разработкой двигателей для моделей Subaru, представила третье поколение фирменного оппозитника. Агрегатами новой серии японцы планируют оснащать весь модельный ряд марки. Оппозитный двигатель Субару оборудован четырьмя цилиндрами и по-прежнему бензиновый.

Предусмотрены и более мощная версия с турбонаддувом, и классический атмосферный мотор, на вкус и финансы клиента. Новое исполнение горизонтально-оппозитного движка Субару было наделено всеми достоинствами предыдущих поколений, но остались и слабые стороны оппозитника.

Достоинства оппозитников

При внимательном осмотре выяснится, что субаровский двигатель не компактный, а просто относительно симметричный и плоский — его словно «размазали» по моторному отсеку. Понятно, что как бы не старались инженеры, габариты 4-цилиндрового ДВС не могут быть меньше определенного объема. Мотор-плита действительно короткая и плоская, но при этом очень широкая.

Полностью уравновешены моторы компоновки B6, R6, R8, V12. Оппозитный B4 в этом списке, увы, не значится. Впрочем, преимущество по вибронагруженности агрегат B4 имеет, но серьезной разницы с традиционной рядной четверкой нет.

Как гласит реклама Субару, машины отличаются низким центром тяжести, что способствует потрясающей устойчивости и управляемости на высоких скоростях. Конечно, на гоночной или раллийной трассе это очевидный плюс. Но при ежедневной езде по городу с пробками низкий центр это не всегда плюс. При тряске по люкам, выбоинам и лежачим полицейским, при ковылянии по разбитой грунтовке – нужны ли эти оппозитные достоинства гражданскому автомобилю? Значительно большую роль для скоростных упражнений играют подвеска, дорожное покрытие и состояние шин. К сожалению, качеством покрытия у нас трудно похвастаться, а другие факторы зависят от владельца.

Сам по себе оппозитник и установленная продольно коробка симметричную развесовку не создают, однако задние колеса получают немного большую долю нагрузки. И здесь вылезают недостатки. Продольная компоновка двигателя на машине с передним приводом должна обеспечивать положение мотора перед осью, полностью находясь в части переднего свеса. Поэтому машины Субару получают длинный свес, порой не уступая Audi с рядным двигателем и аналогичной компоновкой.

Недостатки моторов Субару

В геометрии цилиндров двигателей есть любопытная особенность — когда сетка хона в нормальном состоянии, а цилиндр начинает превращаться в эллипс. Правда, блоки цилиндров из алюминия с чугунными гильзами и разными коэффициентами расширения никогда не считались идеалом.

Двигатели изнашивает чрезмерное потребление масла, причем независимо от возраста — в очереди к мастеру могут стоять пожилые автомобили из первой волны иномарок и выходцы из автосалонов Субару, еще пахнущие свежими пластиками. Угару способствует сама горизонтальная компоновка цилиндров, при случае турбины не отказываются от своей доли масла, ну и, конечно, это приводит к стандартной болезни залегания колец. Датчик расхода воздуха быстро и охотно покрывается грязью на моделях любых производителей. К сожалению, добротные MAP-сенсоры ушли в прошлое.
