Как установить пневмоподвеску своими руками

Пневмоподвеска — зачем нужно ее устанавливать?

Она даст вам по крайней мере пять важных преимуществ перед остальными автомобилями:

  1. Адаптивность. Это преимущество пневмоподвески даст возможность настраивать жесткость, клиренс и максимальную нагрузки на ось. Замена стандартных пружин на заниженные не всегда дают нужный результат. Пневмобалоны дают куда более широкий диапазон оптимальных настроек.
  2. Управляемость. Особенностью пневмоподвески является то, что чем больше сжимаются пневмобаллоны, тем жесткость становится выше. Если нужно улучшить управляемость автомобиля, то дополнительно устанавливают спортивные амортизаторы и жесткие стабилизаторы поперечной устойчивости.

  1. Настраиваимость. У каждого автомобилиста свое мнение как автомобиль должен ехать и управляться. Для его осуществления как раз подойдёт пневмоподвеска на ваз, ведь установка не потребует замены каких либо деталей подвески. Изменяя давление в системе можно добиться более мягкой или более жесткой подвески.
  2. Индивидуальность. Главный плюс пневмоподвески на ваз это возможность эффективного изменения клиренса в очень широких масштабах. Можно из салона максимально занизить клиренс автомобиля, как у спортивных авто или настроить в среднее положение или максимально поднять.

По мнению многих- пневмоподвеска разработана для лоурайдеров, но на самом деле ее устанавливают для быстрого изменения клиренса автомобиля, без ущерба управляемости и надежности. И независимо от того, сколько стоит автомобиль, пневмоподвеска позволяет эффективно преодолевать «лежачего полицейского», парковаться на бордюре, заезжать на дачу, проехать сугроб зимой или бездорожье летом не составит особого труда, конечно если резина не «лысая».

  1. Практичность. Пневмоподвеска на вашем ВАЗе позволит загрузить автомобиль «доверху» без ущерба комфорту и безопасности пассажиров автомобиля и окружающих. Очень часто «пневматику» ставят на микроавтобусу и легкие грузовики для перевозки грузов большой массы.

Как видно все эти преимущества позволяют использовать пневмоподвеску в широком диапазоне действия. Пневмоподвеска позволит сделать ваш автомобиль комфортнее и безопаснее, улучшить управляемость и передвижение по сугробам и неровным дорогам, улучшить внешний вид.

При наличии пневмосистемы на автомобиле можно использовать сжатый воздух для различных целей : подкачать шины, установить двери как у Lamborghini, поставить пневматический клаксон или пневматическую крышку багажника . Рекомендуется устанавливать пневмоподвеску на специализированный станциях для собственной безопасности и безопасности окружающих.

Устанавливаем пневмоподвеску на ВАЗ 2110

Статистика показывает, что автомобилисты больше недовольны продукцией отечественного автопрома. Именно поэтому на улицах растет количество «девятки», «десятки» и других тюнингованных моделей АвтоВАЗа.

Принцип подбора комплектующих и установки пневмоподвески на разные модели ВАЗ практически идентичен.

Возьмем для примера 2110.

Итак, для самостоятельной установки пневмоподвески вам понадобится следующий материал:

1. Стойка.

Здесь допускается использование заводских стендов типа СААЗ с масляной заливкой. Стоимость покупки — 8 тыс. Руб.

2. Подушки пневмоподвески.

Как вариант, использование подушек Scania четвертого поколения, установленных под кабиной грузовика. Цена вопроса по 3 тысячи рублей. Например, такой.

3. Ресивер на пневмоподвеске.

В роли ресивера подойдет газовый баллон «девяток». Имеет ряд преимуществ: наличие обратного клапана, устойчивость к давлению до 22 атмосфер, емкость до 45 литров.

Все эти преимущества означают, что машина будет двигаться быстрее. Главный недостаток — большая масса.

В качестве альтернативы допускается использование 25-литрового баллона КАМАЗ. Стоимость покупки баллона 2,5 тысячи рублей.

4. Клапаны для сжиженного нефтяного газа.

Для работы требуются две пары электромагнитных клапанов

Внимание к качеству. Устройства должны выдерживать до 25 атмосфер

Цена: 350 рублей за штуку.

5. Фитинги и трубы.

Оптимальный вариант — использование пневматических шлангов из ПВХ, применяемых в тормозных системах грузовых автомобилей. Трубы подбираются диаметром 6 и 8 мм. Первый (6 мм) монтируется от впускных клапанов к ресиверу, а второй (8 мм) — от компрессора к ресиверу. Цена проблемы 35 рублей за квадратный метр.

6. Компрессор.

Отличный вариант — установка компрессора Беркут Р 20 стоимостью 4950 руб. Достоинства: высокая скорость откачки, надежность.

7. Менеджмент.

Для управления клапанами использовалась специальная система, управляемая тремя тумблерами. Первый запускает и останавливает задний контур, второй — передний контур, а третий управляет компрессором.

8. Манометр.

Между ресивером и компрессором установлен манометр, а также влаго- и маслоотделитель. Место установки в салоне определяется самостоятельно. Цена вопроса 80 рублей за штуку.

Перед началом работы стоит учесть следующие моменты:

  • На ботинках перед автомобилем вам нужно будет снять пружинные чашки. В этом случае пружины, установленные сзади, сначала опускаются, пока корпус не коснется 15-дюймового колеса, затем они срезаются.
  • Для изготовления корпуса вам понадобится помощь специализированного токаря. Без этого не получится надежно зафиксировать подушку (она имеет диаметр 4,5 см) на кузове автомобиля. Дополнительно потребуется изготовить несколько уплотнительных шайб;

Алгоритм установки пневмоподвески следующий:

  • Осталось проверить работу механизма. Здесь необходимо залить систему воздухом (до восьми атмосфер), закрыть гараж и прослушать систему на предмет утечек. Если ухо ничего не цепляет, стоит проверить стыки с мыльным раствором.
  • Газовый клапан для газовых систем, необходимый для выпуска воздуха и уменьшения высоты транспортного средства от земли, должен быть установлен на специальном кронштейне для крепления топливного бака. Помните о необходимости запаса трубы, который понадобится при увеличении или уменьшении дорожного просвета автомобиля. Трубка будет гибкой, поэтому ее фиксация производится зажимами;

  • Проведите трубки передних подушек безопасности вдоль рулевых тяг. Затем поместите их в моторный отсек, поставьте перекладину, сделайте патрубки, поставьте вентиль вентиляции и вентиль LPG;

  • Подключаем релейные провода, тумблеры, предохранители, здесь требуется знание электросистемы;
  • Установите кронштейны. Есть два варианта: создать новые отверстия или использовать существующие (второй способ кажется предпочтительным).
  • Снимите резинки и растяните кислородные трубки. Затем прикрепите их к корпусной части с помощью хомутов. Чтобы не проткнуть тело, можно использовать дренажные отверстия;

  • Начните задний контур над спицей в задней части автомобиля, затем потяните его;

  • Далее фиксируем трубы хомутами;

  • Установка переднего кольца занимает больше времени, так как труба должна проходить через всю машину. Основная сложность в сборке. Здесь вам придется увеличить свой мозг и найти подходящее место для фиксации;

Наконец, следует отметить следующие моменты:

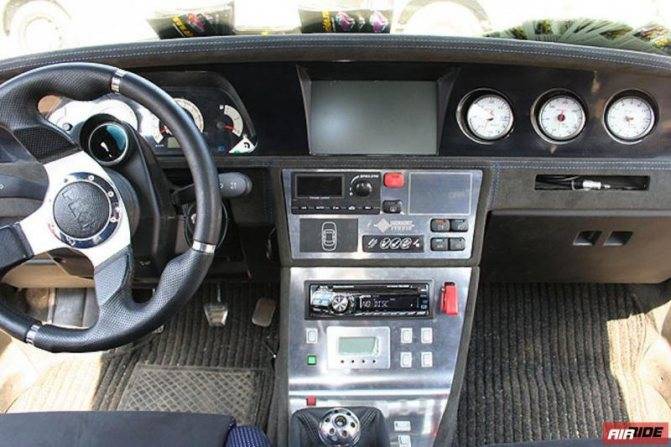

Должно получиться вот так.

4 Давление и сход-развал – как настроить основные параметры?

Пневмоподвеска на ВАЗ требует настройки таких параметров, как давление и сход-развал машины. Для оптимальной работы системы давление внутри нее должно находиться в пределах 8 атм., так как подушки в передней части способны полностью раскрыться при показателе в 7,5 атм. В основном это связано с большим весом переда авто из-за расположения в нем мотора.

Пневмоподвеска требует настройки сход-развала машины

Задняя часть автомобиля легче – для раскрывания подушек хватит и 6 атм. За компрессором марки Беркут нужно постоянно следить, иначе он может накачать систему и до 10 атм., что может привести к разрыву шлангов или обрыву штуцеров. Для этого вы должны постоянно пользоваться манометром. Идеальной считается работа системы, при которой она сама опускается за несколько недель или месяц.

Сход-развал ходовой, оборудованной системой, нужно выставлять в обычном положении. Изначально настройте параметр, исходя из той высоты, в которой чаще всего пребывает ваше авто, так как в самом низком положении машины сход-развал будет плюсовым, а в самом высоком – минусовым. Ни в коем случае не забывайте об этом в процессе вождения, так как от этого параметра зависит скорость и управляемость авто.

Сборка пневмоподвески

Поскольку пневматическое устройство своими руками является только подвидом, установка возможна уже на существующую подвеску авто. Суть установки заключается в замене упругих элементов пневматическими баллонами, следовательно, провернуть такую схему модернизации можно на любой машине. Остаётся узнать, как сделать пневмоподвеску своими руками и как её установить.

Необходимые инструменты, материалы и оборудование

Оборудование в данном случае стандартное и каждый водитель им располагает, если периодически сталкивается с необходимостью ремонта:

  • герметик;
  • нож;
  • молоток;
  • металлическая щётка;
  • болгарка.

Пневмоподвеска своими руками стоит из следующих комплектующих:

  • комплект стоек, даже если установленные на данный момент надёжные;
  • ресивер (можно сделать его для пневмоподвески своими руками и не покупать);
  • подушки пневмоподвески;
  • компрессор;
  • несколько разных фитингов и ПВХ-трубок диаметром 6 и 8 мм;
  • электромагнитные клапаны в количестве двух пар;
  • подойдёт любой отделитель масла и влаги;
  • манометр;
  • блок управления.

Сборка передней подвески

Стоит отдельно рассмотреть технологию установки задней и передней подвески, поскольку в случае с последней схема более сложная.

  1. Сбейте колпачок со стойки и зачистите слой лакокрасочного покрытия с помощью УШМ.
  2. Запрессуйте переходник на стойку и добавьте под него проставочные кольца, чтобы повысить мягкость.
  3. Выберите фитинги или трубки небольшого диаметра и поднесите их к отверстиям для подачи воздуха в переходнике.
  4. Установите пневматическую подушку на стойку. Произвести расчёт высоты отбойника следует заранее, в противном случае пружинка может выйти из строя после первого же сильного удара на дороге.
  5. Воспользуйтесь герметик и медную пресс-шайбу для герметизации соединения.
  6. Зафиксируйте опорный подшипник на стойке так, чтобы шток не поворачивался внутри амортизатора при повороте рулевого колеса.
  7. В гнездо подушки подключите трубку для воздуха.
  8. Теперь можно устанавливать готовую конструкцию.

Это интересно: Значение и зона действия знака «Пешеходный переход»: 3 основные разновидности знака

Сборка задней подвески

Поэтапная процедура сборки задней подвески выглядит следующим образом:

  1. Обрежьте немного пружинную чашку и удалите покрытие краски.
  2. До конца штока стойки необходимо нарезать резьбу под пневматику.
  3. С целью герметизации установите пресс-шайбу и далее надевайте пневмоподушку на шток.
  4. Для достижения особой плавности движения можно не устанавливать отбойник, что даст сильное опущение задней части авто.
  5. Запрессуйте пневматическую пружину до конца амортизатора.
  6. Выполните подводку воздуха.

Установка пневмоподвески на ваз 2114

Будет неправдой назвать конструирование этого вида подвески очень распространенным тюнингом легкового ВАЗа, поскольку конструкция не отличается высокой надежностью, да и сам процесс установки в теории описан достаточно сложно. Но на практике собрать и установить пневмоподвеску своими руками вполне под силу практически каждому автовладельцу. Для установки сначала необходимо приобрести для работы специальный комплект либо собрать его по частям.

Вам понадобится:

  • компрессор. Основные требования, предъявляемые к этому агрегату – большая производительность и долговечность. Этим качествам вполне отвечают компрессора Беркут Р17 или Р20. Совсем не обязательно гнаться за дорогими американскими;
  • реле с проводами и клеммами;
  • пластмассовые трубки, диаметром 6 мм (в количестве 12 штук);
  • манометры (2 штуки). Необходимы для контроля за давлением в каждом из контуров;
  • фитинги (13 штук);
  • кнопки (2 штуки);
  • пневматические подушки (4 штуки). Рынок предлагает модели подушек отлично подходящие для стоек ВАЗ 2114, но при желании сэкономить, вполне можно обойтись и подушками от кабины МАЗ;
  • шланги из резины с резьбой М10 (2 штуки);
  • гибкие шланги с металлизированной обмоткой (2 штуки). Такая обмотка надежно защитит шланг от перетирания;
  • электромагнитные клапана (в количестве 4 штуки).

Пневмоподушки для ваз 2114

Перед установкой с компрессора необходимо снять с него ручку для переноски (для стационарного компрессора она совершенно не нужна) и нижнюю часть. Затем установите в компрессор пластиковый фитинг, служащий для подачи воздуха.

Монтаж подвески начинается с демонтажа обычной стойки.

Ее следует разобрать в следующем порядке:

  • вывесить колесо;
  • открутить гайку с наконечника рулевой тяги;
  • вынуть рулевую тягу;
  • отсоединить стойку от поворотного кулака;
  • снять тормозной шланг, чтобы он не мешал подбираться к нужным деталям.

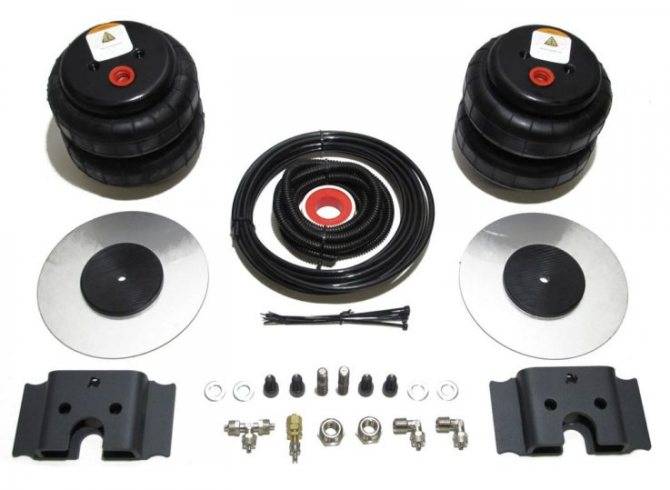

Комплектующие пневмоподвески

После того, как все болты и гайки будут раскручены, стойку можно легко снять.

Установка пневмы на ваз 2114 происходит в обратном порядке ее снятия: прикрепить верхнюю опору к поворотному кулаку и прикрутить рулевой наконечник при помощи гаек. Обязательно вернуть на место тормозной шланг.

Пневмо стойки работают при помощи воздуха, который подается по специальным шлангам с металлической оболочкой. Благодаря такому усовершенствованию потребуется регулировка развала. Чтобы сделать ее своими руками, необходимо запомнить расположение регулировочного болта до того, как будут сняты пружинные стойки. Можно сфотографировать на телефон или попытаться каким-либо образом закрепить этот болт.

Когда все основные элементы будут стоят на своих местах и выполнен «развал-схождение», можно приступать к подключению компрессора.

По ценам 2021 года покупка всего комплекта вместе с компрессором обойдется в 35-40 тыс рублей. Установка же подвески на станции будет стоить как минимум в 2 раза дороже. Выгода очевидна.

Что такое пневмоподвеска

Схема автоматической четырёхконтурной пневматической подвески

Если коротко, пневмоподвеска – это устройство, в котором отсутствуют пружинные амортизаторы. Параметры этого устройства водитель может регулировать по своему усмотрению, причём делать это можно прямо на ходу. При установке пневмоподвески штатные пружины, рессоры и торсионы заменяются армированными резиновыми пневматическими подушками. Упругим элементом в пневмоподушках является воздух, нагнетаемый специальной системой, в которую входят следующие части:

  1. Компрессор.
  2. Распределительная система клапанов.
  3. Управляющий блок.
  4. Ресивер.

По способу управления пневмоподвески бывают ручными и автоматическими.

  • в подвесках с ручным управлением автовладелец самостоятельно устанавливает величину дорожного просвета (обычно такие устройства дополняются пневматическими амортизационными стойками, так что водитель может вручную устанавливать не только клиренс, но и жёсткость подвески);
  • в автоматической подвеске электронный блок управления сам выберет величину дорожного просвета, опираясь на такие параметры, как скорость, масса, боковой крен кузова и т. д. Если адаптивность автоматической системы очень высокая, то в определённых условиях она способна серьёзно понизить центр тяжести машины и многократно улучшить управляемость, особенно на поворотах;

По конструкции пневмоподвески подразделяются на:

  • одноконтурные. В них пневмоподушки с одинаковым давлением устанавливаются на одну из осей;
  • двухконтурные. Здесь подушки тоже устанавливаются на одну ось, однако давление в них может быть разным;
  • четырёхконтурные. Они считаются самыми лучшими (и самыми дорогими), поскольку в этих подвесках используются микрокомпьютеры, датчики давления и система из четырёх отдельных клапанов, по одному на каждое колесо;

Самое популярное место для установки ресивера и компрессора в легковом автомобиле – багажник, а точнее, ниша запасного колеса. Разумеется, запаску придётся либо переместить в другое место, либо убрать совсем, компенсируя её отсутствие шинным герметиком.

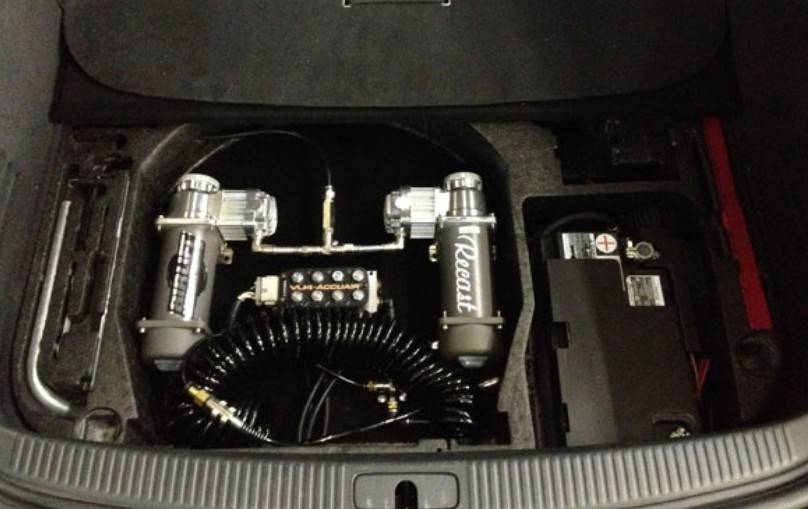

Компрессор и ресивер пневмоподвески, установленные в багажнике машины

А стоит ли устанавливать пневмоподвеску?

Если коротко: да.

Теперь разберёмся подробнее.

От чего зависит комфортная езда без тряски и сильного раскачивания машины? Тут важны две параметра: масса машины и жёсткость пружин амортизаторов. Если машина лёгкая, а пружины жёсткие — тряска водителю обеспечена. Если машина тяжёлая, а пружины мягкие — обеспечена качка, как в море. Эта проблема усугубляется ещё и тем, что привести в соответствие жёсткость пружин и массу машины невозможно в принципе, поскольку масса постоянно меняется, ведь в машине бывает разное число пассажиров, она может перевозить дополнительный груз и т. д.

Изменить жёсткость пружинных амортизаторов тоже нельзя. И более того, она со временем падает (из-за усталости металла), а вместе с жёсткостью уменьшается и дорожный просвет автомобиля.

Для регулирования жёсткости амортизаторов и была создана пневмоподвеска, элементы которой умеют подстраиваться под постоянно меняющиеся параметры автомобиля, обеспечивая водителю комфортную езду в любых условиях. Вот её достоинства:

  • клиренс машины и жёсткость её стоек регулируются автоматически;
  • машина становится устойчивее к перегрузкам: в случае большой загруженности жёсткость стоек поднимается до максимума, что позволяет избежать повреждений других деталей подвески;
  • улучшение управляемости: вождение становится более плавным, крен автомобиля на виражах минимален;
  • при использовании четырёхконтурной автоматической подвески продольный крен машины также стремится к минимуму, что делает езду ещё комфортнее;

Статья в тему: Холодный запуск двигателя и ресурс силового агрегата

Минусы у этого устройства тоже имеются:

  • пневматические амортизаторы не подлежат ремонту. В случае выхода из строя их можно только заменить;
  • резина пневмоподушек чувствительна к холоду и загрязнениям (подробнее об этом будет рассказано ниже);

Здесь же следует упомянуть и о гидравлических подвесках. Они выполняют ту же функцию, что и пневматические, однако их упругий элемент — специальная жидкость. А главным отличием гидроподвесок является их повышенная надёжность (и очень высокая цена, которая вряд ли будет по карману рядовому автолюбителю). Для примера: ресурс пневмоподвески составляет в среднем 200 тыс. км, тогда как гидроподвеска легко может пройти до 400 тыс. км.

Из всего вышесказанного следует простой вывод: пневмоподвеска — это хорошая альтернатива как стоковым пружинам, так и гидравлике с её заоблачной ценой.

Установка пневмоподвески своими руками

Если же вы все-таки решили ставить пневмоподвеску, причем самостоятельно, то вам нужно будет приобрести следующие компоненты:

  • Компрессор, который будет нагнетать воздух в пневмоподушку;
  • ресивер, регулирует высоту просвета без участия компрессора;
  • пневмоподушки, которые, собственно, и выполняют роль амортизаторов;
  • магистрали, которые объединяют все компоненты в единую пневмосистему;
  • датчики, позволяющие контролировать наклон кузова и его положение, давление в системе;
  • блок управления подвеской, выполняет автоматический контроль всей установки и обработки сигнала, поступающего с датчиков;
  • детали крепления.

Желательно крепления заранее заказать токаря. Во избежание ненадежности конструкции, желательно не трогать заводские пазы крепления, которые уже есть в автомобиле, а подгонять установку под них. В дальнейшем это позволит без особого труда произвести, в случае надобности, замену обратно на пружины.

Для установки подвески, необходимо поставить машину на домкраты, затем снять колеса и пружины.

Дальнейшие действия зависят от типа установки: можно установить совмещенную подвеску, где подушки устанавливаются прямо в пружину либо отдельно пневмоподушку, что в конструктивном плане сложнее. В целом, установка состоит из следующих этапов:

  1. снятие стоек;
  2. подготовка места для установки крепежных элементов;
  3. установка подушек с клапанами в крепления;
  4. стойки с установленными пневмоподушками крепятся на свое место;
  5. на следующем этапе устанавливаются магистральная система подачи воздуха, датчики, блок управления, компрессор и ресивер.

Стоит отдельно упомянуть о магистральной системе. Если вы планируете устанавливать пневматические амортизаторы на обе оси, то желательно использовать четырех контурную подвеску вместо двухконтурной. Она включает в себя четыре клапана, управляя при этом каждым из них по отдельности. Это позволит более гибко регулировать крены автомобиля, так как каждая подушка будет поддерживать заданное давление. Компрессор и ресивер обычно устанавливаются в багажном отделении.

После установки и подключения системы к компрессору и ресиверу, необходимо вывести панель управления показания датчиков и кнопки регулировки подвески.

Последним этапом следует калибровка пневмосистемы, путем накачки небольшого количества воздуха в систему и проверки клиренса и давления при полной загрузке автомобиля. Также сразу диагностируем возможные утечки на слух, либо мыльным раствором

Важно проследить чтобы все подушки были накачаны равномерно и клиренс был одинаковый как в передней, так и в задней части авто.Так же необходимо будет заново отрегулировать развал

Стоимость пневмоподвески

Средняя стоимость полного комплекта деталей пневмоподвески составляет примерно 30000 – 40000 руб. Самой дорогой частью являются пневмостойки с подушкой и стоят в районе 20000 руб. за все. Цена компрессора колеблется в пределах 4000 – 5000 рублей. Электромагнитные клапаны – 500 руб. за один. Остальную стоимость составляют манометр, шланги, провода и реле.

Исходя из вышесказанного, целесообразно устанавливать пневмоподвеску, только на иномарки илил в более теплом климате. Установка, например, на ВАЗ в ценовом плане нецелесообразна. Если приобретать более дешевые компоненты, то они быстро выйдут из строя. Оправдать она может себя лишь в том случае, если пневмоподушки будут сделаны из морозоустойчивой резины и не подвергаются воздействию химических веществ, а стоят такие достаточно дорого.

Меры безопасности

После сборки конструкции и далее, в процессе эксплуатации, следует уделять необходимое внимание техническому состоянию всей конструкции. С этой целью следует контролировать наличие утечек воздуха в местах соединения деталей (клапаны, переходники, штуцера)

Это можно сделать как на слух при сильной утечке, или при помощи мыльного раствора. Нужно обращать внимание на показание манометров, а также на скорость падения давления в подушках. Периодически проверять работоспособность компрессора.

Перед началом эксплуатации машины, при пробной поездке, убедиться в отсутствии посторонних трений, вибраций, шумов. Чаще всего проблемы возникают для управляемых колес.

Периодически контролируем шланги подвода воздуха к баллонам пневмоподвески на предмет их перетирания

Периодически обращайте внимание на состояние крепления трубок подвода воздуха, расположенных под днищем автомобиля. Также контролируем состояние самих шлангов на предмет появление разбуханий, повреждений трубок

Немаловажным замечанием станет ограничение по уровню давления в баллонах. Изменение ранее указанных значений в большую или меньшую сторону с целью увеличения клиренса или понижения центра тяжести – нежелательно. Это связано с изменением углов установки передних и задних колес, что не только влияет на износ протектора, но и заметное ухудшение устойчивости автомобиля.

Это устройство в автомобилестроении используют уже около 60 лет. Изначально его устанавливали только на грузовики и полуприцепы. Но прогресс не стоит на месте, так что пневмоподвеску теперь ставят и на легковые автомобили. Правда, не на все. А как быть тому, кто хочет ездить с комфортом, но денег на машину бизнес-класса ещё не накопил? Ответ прост: поставить пневмоподвеску самостоятельно. О том, как это сделать, мы и поговорим сегодня.

Имеет ли смысл менять пружинную подвеску на пневматическую

Имеющаяся статистика говорит о том, что большинство владельцев бюджетных транспортных средств недовольны управляемостью и стойкостью машин на поворотах. Замена обычной пружинной подвески на пневматическую способна сразу же изменить рядовые показатели движения:

создать нужный клиренс;

увеличить плавность хода засчёт повышения чувствительности;

сделать поездки на авто более комфортными;

устранить просадку кузова даже при максимальной загрузке.

Однако перед тем как менять обычную подвеску, например, на ВАЗе, рекомендуется просчитать и все недостатки такой замены:

высокая стоимость пневматических подвесок в сборе;

если выйдет из строя любой из элементов подвески (например, клапан, компрессор или ресивер), придётся менять всю систему — замена по запчастям будет невозможна;

в отличие от пружинной, пневматическая подвеска хуже реагирует на смену температурных режимов и реакцию с дорожными химическими веществами.

Юрец

https://vsepoedem.com/story/pnevmopodveska-svoimi-rukami

Особенности использования гидро, пневмо- и обычной подвески

Не стоит забывать, что современные автомобили могут быть оснащены и гидравлической подвеской, которая работает благодаря специальной жидкости. Гидроподвеска считается более надёжной, чем пневматическая, так как предоставляет ресурс до 400 тысяч километров пробега. Однако гидравлические элементы чувствительны к уровню смазки и в случае высыхания выходят из строя.

Обычная пружинная подвеска обладает минимальной стоимостью и легко поддаётся ремонту или замене. Когда как гидро- и пневмоподвески стоят дорого и в случае повреждений какого-либо элемента сразу весь узел теряет работоспособность. Однако при сравнении гидравлической и пневматической подвесок большинство водителей выбирает «пневматику» благодаря её большей доступности и более широкому диапазону настроек.

Установка пневмоподвески

Заменив штатную подвеску на пневматическую, водители получают более комфортно и плавное управление. Но поставить новое «железо» своими руками непросто: автомобилист должен понимать систему амортизации, а также знать, как выполняется ремонт ходовой части в автомобиле ВАЗ 2110.

Пневмоподвеска обладает следующими качествами:

  1. Управление высотой клиренса. Это главное свойство, из-за которого множество автомобилистов решаются поставить пневматический вариант подвески.
  2. Отсутствие просадки при любой загрузке автомобиля.
  3. Сглаживание кузовных колебаниях при прохождении сложных дорожных участков. Штатная подвеска более чувствительна к неровностям.
  4. Повышение показателя управляемости. За счет регулирования компрессии пневмоподвеска отлично работает как на асфальте, так и на бездорожье.
  5. Более простой ремонт в случае неисправности.

Необходимые материалы и инструменты


Необходимые детали для установки пневматической подвески. Итак, мы решили своими руками поставить пневмоподвеску. Для этого нам потребуется комплект для задней или передней части. Помимо набора стоит проверить, есть ли в гараже:

  • компрессор, который нужен для нагнетания воздуха в систему;
  • ресивер, регулирующий клиренс без работы компрессора;
  • крепления и инструменты, с помощью которых выполняется ремонт ходовой части.

Что касается креплений, то их рекомендуется заказать у опытного токаря. Также не рекомендуется нарушать заводские пазы крепления, которые уже присутствуют в ВАЗ 2110. В процессе они подгоняются под новые детали. Соблюдая эти правила, надежность конструкции не пострадает, да и всегда можно произвести ремонт своими руками или установку штатной подвески как спереди, так и сзади автомобиля.

Инструкция по установке

Покупая готовый комплект для установки своими руками, обязательно нужно поинтересоваться у продавца, есть ли инструкция, так как с ней работать будет проще. В любом случае, схема работы везде примерно одинаковая.


Схема пневматической подвески для автомобиля ВАЗ 2110. Устройство может отличаться в зависимости от набора.

  1. Автомобиль ставится на домкрат. Далее мы демонтируем пружины и колесную пару.
  2. Следующие действия зависят от типа монтажа: отдельная пневмоподвеска или детали, устанавливаемые прямо в пружину. Второй способ проще, но здесь каждый сам выбирает комплект.
  3. После выбора необходимо демонтировать стойки.
  4. Следующий шаг – это подготовка железа для установки элементов крепления. Когда крепежные детали установлены, можно монтировать подушки вместе с клапанами.
  5. Стойки с пневмоподушками ставятся на штатное место в автомобиле.
  6. Последний этап – это монтаж датчиков, ресивера, компрессора, магистральной системы подачи воздуха, а также блока управления. Все элементы нужно затягивать крепко, чтобы при эксплуатации не появился стук.

Магистральная система заслуживает особого внимания. Если планируется установка пневматической подвески на обе колесные оси, то лучше взять четырехконтурный вариант вместо двухконтурной. Чем же лучше пневмоподвеска на четыре контура? Дело в том, что она лучше регулирует крены кузова, ведь каждая подушка поддерживает определенное давления. Что касается, ресивера и компрессора, это эти агрегаты лучше всего разместить в багажнике.

Целесообразно ли устанавливать пневмоподвеску на автомобиль?

Давайте разберемся, что такое пневмоподвеска, и стоит ли на нее тратить деньги.

Пневматическая подвеска — система амортизации, позволяющая автоматически менять клиренс автомобиля без применения физической силы.

Такой тип подвески считается универсальным вариантом, что позволяет монтировать ее как на легковых, так и на грузовых авто.

Установка пневматической подвески гарантирует ряд преимуществ:

  • Изменение клиренса автомобиля. Для повышения (снижения) просвета не требуется менять пружины или делать серьезные переделки. Несколько минут регулировки и подвеска выставляет нужный клиренс.
  • Плавность хода на бездорожье. Недостаток пружинных амортизаторов — чувствительность к неровным дорогам, что требует максимального внимания со стороны человека за рулем. С пневматической подвеской проще — происходит компенсация колебаний, что снижает тряску транспортного средства практически к нулю.
  • Комфорт и управляемость. Жесткие или мягкие пружины имеют слабые и сильные стороны. Первые подходят для асфальтированных дорог, а вторые — для бездорожья. Преимущество пневмоподвески — сглаживание минусов разных пружин.
  • Отсутствие просадки. Пневматическая подвеска гарантирует оптимальный просвет даже при максимальной загрузке, ведь клиренс с легкостью регулируется до нужной величины. Так что не имеет значения, сколько пассажиров находится внутри транспортного средства.

Перед тем как принять решение о монтаже такой подвески, стоит учесть и ряд ее недостатков:

  • Стоимость пневмоподвески высока, что отпугивает автолюбителей. Деньги идут на покупку пневматических подушек, воздушного ресивера, компрессора и других устройств.
  • Не ремонтопригодность. При выходе из строя любого из элементов системы придется менять узел в комплексе. Это приводит к дополнительным затратам, к которым готовы не все автолюбители.
  • Недостаточная устойчивость к негативным воздействиям «химии» на дорогах, морозов, жары и так далее. Такие факторы приводят к снижению ресурса узла. И если от холодов способен спасти спирт, залитый в подушку, то от «химии» на дороге убережет только установка оригинальных и дорогих изделий.

Принципиальная схема пневмоподвески выглядит так.

Другая схема.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
