По зубам: как сломать шестерни МКПП, и чем это чревато

Разновидности зубов

У людей есть несколько типов зубов.

Резцы

Это острые зубы, расположенные спереди, которые помогают кусать и жевать пищу. Это плоские зубы с тонким краем, которые еще называют передними. И у детей, и у взрослых есть 8 резцов – 4 в передней части и боковые резцы.

Клыки

Это острые зубы рядом с резцами, которые являются самыми длинными из всех зубов, они помогают нам рвать пищу. Всего во рту 4 клыка.

Премоляры

Премоляры больше резцов или клыков, они имеют много гребней и помогают нам тщательно пережевывать пищу. У взрослых сразу 8 премоляров, а у детей нет таких зубов, они появляются как постоянные в 10-12 лет.

Моляры

Коренные зубы (моляры) – самые большие из всех. У них большая плоская поверхность с гребнями, которые помогают жевать пищу. У взрослых 12 постоянных моляров – шесть снизу и шесть сверху, а у детей их 8. Самые последние моляры называют зубами мудрости, которые обычно вырастают в период с 17-21 года, хотя у некоторых людей они могут и вовсе никогда не вырасти. Они располагаются в самых дальних углах челюсти. Для жевания эти зубы не нужны и для нормальной гигиены они довольно труднодоступны, поэтому стоматологи часто рекомендуют удалять их.

Устройство и принцип работы механической коробки передач

  1. ведущий вал
  2. крышка подшипника
  3. выключатель света заднего хода
  4. манжета ведущего вала
  5. задний подшипник ведущего вала
  6. шестерня привода промежуточного вала
  7. сапун
  8. шестерня III передачи
  9. передний картер
  10. шестерня I передачи
  11. шестерня заднего хода
  12. штоки переключения передач
  13. шарик-фиксатор
  14. пружина
  15. рычаг переключения
  16. защитный уплотнитель
  17. колпак рычага
  18. корпус рычага переключения
  19. задний картер
  20. ведомый вал
  21. манжеты удлинителя заднего картера
  22. втулка
  23. шестерня привода спидометра
  24. привод спидометра
  25. задний подшипник промежуточного вала
  26. шестерня V передачи
  27. болты крепления оси промежуточной шестерни заднего хода
  28. промежуточная шестерня заднего хода
  29. промежуточный вал
  30. маслозаливная пробка

Механическая коробка передач предназначена для изменения крутящего момента и передачи его от двигателя к колесам. Она обеспечивает разобщение двигателя и ведущих колес, причем на неограниченный срок. Прежде чем разбираться с неисправностями, вкратце рассмотрим устройство коробки передач. Механическая коробка передач относится к ступенчатым коробкам, т.е. крутящий момент в ней изменяются ступенями. Ступенью (или передачей) называется пара взаимодействующих шестерен. Каждая из ступеней обеспечивает вращение с определенной угловой скоростью или, другими словами, имеет свое передаточное число.

И так, МКПП состоит из механизма переключения передач, который взаимодействует с первичным, ведущим и промежуточным валами. Каждый из валов имеет шестерни с разным количеством зубьев. В то время, когда водитель перемещает рычаг переключения скорости, шестерни перемещаются по валам и входят в зацепление, в зависимости, какая передача была выбрана. Из этого можно сделать вывод, что коробка передач состоит из механизма включения передач и собственно, из механизма привода в действие всей трансмиссии автомобиля. Следовательно, будем рассматривать в отдельности неисправности механизма включения скоростей и привода.

Ремонт КПП в Москве

** диагностика кпп форд фокус ** замена коробки ford focus ** замена коробки vw ** замена коробки передач ford fusion ** замена коробки передач vw golf ** замена коробки передач фиат дукато ** замена коробки передач шкода суперб ** замена коробки форд мондео стоимость ** замена кпп ford mondeo ** замена кпп vw golf ** замена кпп форд сколько стоит ** замена кпп форд фокус москва ** замена мкпп skoda octavia ** замена мкпп volkswagen polo ** замена мкпп vw t5 ** замена мкпп фольксваген пассат москва ** заменить коробку volkswagen passat ** переборка коробки передач фольксваген ** ремонт коробки ford transit ** ремонт коробки передач volkswagen ** ремонт коробки передач пежо боксер ** замена коробки peugeot boxer ** замена коробки volkswagen golf ** замена коробки передач форд фиеста ** замена коробки фольксваген поло ** замена коробки шкода октавия ** замена мкпп vw caddy ** ремонт коробки передач ford transit ** ремонт коробки передач форд фокус стоимость ** ремонт коробки форд фокус москва ** ремонт коробки форд фокус ** ремонт кпп шкода ** ремонт мкпп vw ** ремонт мкпп форд коннект** ремонт кпп форд фокус 2 ** ремонт мкпп форд фокус 2 1.8 цена ** форд транзит снятие кпп ** снятие кпп на ситроене берлинго ** ремонт мкпп опель астра ** диагностика коробки фольксваген ** диагностика коробки шкода ** замена коробки ford mondeo цена ** замена коробки форд фокус ** ремонт мкпп фольксваген гольф ** ремонт мкпп форд ** ремонт мкпп шкода октавия ** ремонт кпп форд транзит ** ремонт кпп ситроен ** ремонт кпп ситроен берлинго ** ремонт кпп ситроен джампер ** снятие кпп дэу нексия ** ремонт кпп geely ** ремонт мкпп пежо ** замена кпп пежо боксер ** переборка коробки шкода октавия ** ремонт коробки пежо боксер ** ремонт кпп фиат дукато ** ремонт кпп фольксваген т4 **ремонт мкпп skoda octavia ** ремонт мкпп пежо боксер ** ремонт кпп фольксваген пассат б3 ** ремонт кпп форд фокус 3 ** ремонт мкпп форд транзит ** ремонт мкпп citroen ** ремонт мкпп шкода октавия 1.6 ** ремонт кпп опель ** ремонт коробки передач шкода октавия ** ремонт коробки фольксваген москва ** ремонт кпп vw ** ремонт кпп фольксваген гольф ** ремонт мкпп skoda ** ремонт мкпп фольксваген транспортер ** замена мкпп ** стоимость замены коробки передач ** замена кпп ** ремонт коробки передач ** ремонт мкпп Toyota ** ремонт коробки ** ремонт кпп пассат б3 ** ремонт коробки передач тойота ** ремонт кпп чери амулет ** Ремонт МКПП Москва ** Ремонт КПП Москва ** ремонт кпп ** замена кпп ** ремонт мкпп ** замена мкпп ** ремонт коробки ** ремонт кпп рено** ремонт мкпп рено **ремонт кпп тойота ** ремонт мкпп тойота ** ремонт мкпп Toyota ** ремонт коробки рено ** ремонт кпп в москве ** ремонт кпп пассат б3 ** ремонт мкпп лансер 9 ** ремонт мкпп в москве ** ремонт кпп чери амулет ** ремонт коробки передач ** ремонт мкпп шевроле круз ** ремонт кпп тойота королла ** замена коробки передач цена ** ** ремонт коробки передач тойота ** ремонт мкпп ниссан альмера n16 ** шевроле круз замена тросов кпп ** стоимость замены коробки передач ** ремонт механической коробки передач **

Причины, вызывающие неисправности механизма переключения передач МКПП

  • нарушение правил эксплуатации (использование некачественного масла, работа автомобиля с неисправным сцеплением);
  • низкое качество комплектующих;
  • предельный срок службы коробки передач;
  • неквалифицированное проведение работ по техническому обслуживанию и ремонту коробки переда

Признаки неисправности коробки передач

  • шум коробки передач;
  • затрудненное включение передач;
  • самопроизвольное выключение передач;
  • подтекание масла.

А теперь подробно о вышеперечисленных неисправностях КПП.

Как правило, шум, возникающий в коробке передач во время работы двигателя, имеет свой диагностический характер.

Основные причины неисправностей

Механика также как и автомат, предназначена для передачи и изменения крутящего момента от силового агрегата колесам, причем делать это нужно комфортно и динамично. ТО есть машина должна максимально быстро ускоряться и делать это без каких-либо «рывков» запредельных оборотов мотора (чтобы он «не рычал как потерпевший») и по возможности обладать достаточными тяговыми усилиями. Именно это и призван делать этот узел, ведь двигатель работает не линейно и это нужно как-то компенсировать, в данном случае получается передачами. Но здесь есть человек (водитель) который вручную должен переключать передачи чтобы банально не загубить коробку и мотор (собственно это и есть основное отличие).

Поэтому многие такие неисправности (как я считаю) связаны именно с вождением и не правильной эксплуатацией, итак:

  • Не включаются передачи. Либо одна, либо вообще все
  • Трудно включаются передачи на механической коробке
  • «Выбивание скоростей». Проявляется так – едите, сбрасываете газ (либо наоборот даете больше), а передача вылетает причем с хрустом (бывает и без)
  • При включении-переключении раздается громкий хруст
  • На холостых, когда машина стоит – мотор запущен, также идет хруст от коробки
  • Под авто есть масляные подтеки, после детального рассмотрения видно что сочится масло, либо из прокладок, либо из сальников

Возникнуть все это может по разным причинам, например из-за износа основных шестерен, синхронизаторов, валов, подшипников. Из-за потери масла, разрывов сальников и основных прокладок, теперь более детально:

Износ основных деталей, от больших пробегов

  • Некачественные трансмиссионные масла или не тех допусков
  • Низкое качество запчастей при ремонте

  • Полное отсутствие технического осмотра
  • Неграмотное обслуживание механической трансмиссии
  • Высоконагруженный стиль вождения. Это может быть как спортивное, а также вождение с затяжными пробуксовками (внедорожное), так и просто агрессивное

Несмотря на все эти неисправности механическая коробка ОЧЕНЬ надежна! И если ей уделять минимум времени, хотя бы менять масло и осматривать раз в полгода — год, ходить она будет долго.

Обкатка коробки передач

После ремонта деталей и сборки коробки передач ее обкатывают на стенде для приработки деталей и для определения легкости переключения шестерен, отсутствия шума, стуков, нагрева и течи масла.

Порядок обкатки следующий:

  1. Устанавливают коробку передач на стенд, сообщают ведущему валу 1200—1500 оборотов в минуту и переключают передачи, работая на каждой передаче 2—3 мин.
  2. Заливают в картер коробки передач масло до нормального уровня и проверяют работу коробки на всех передачах с нагрузкой в течение 30—40 мин.
  3. После устранения выявленных дефектов заменяют смазку и промывают картер керосином.

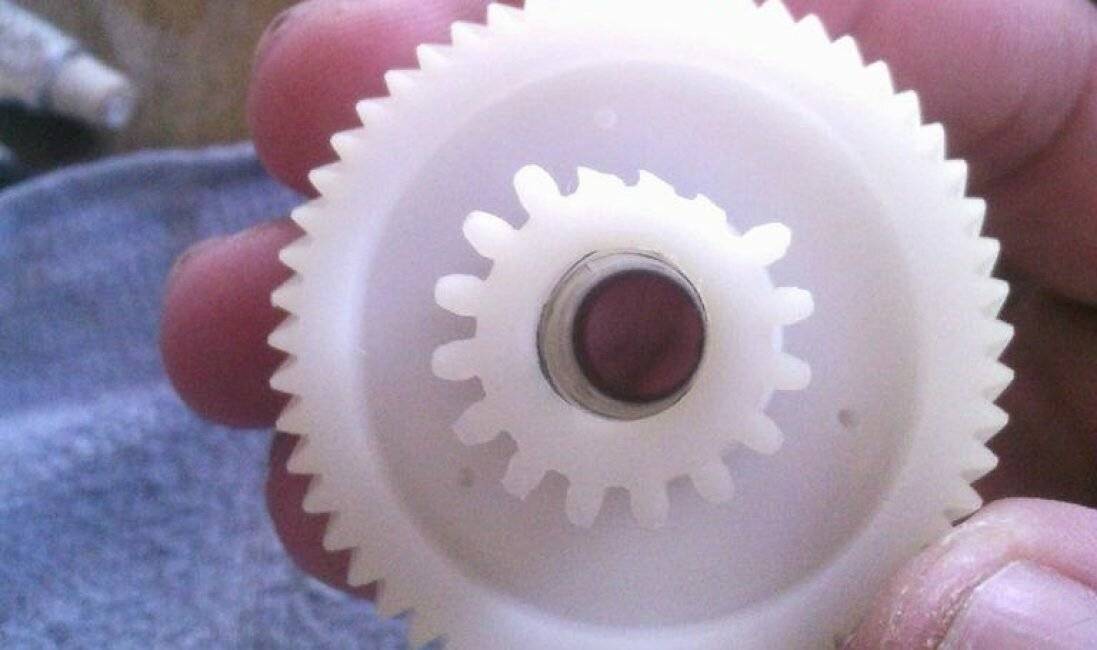

Простой Способ Восстановить Пластмассовую Шестерню ⚙️⚙️⚙️

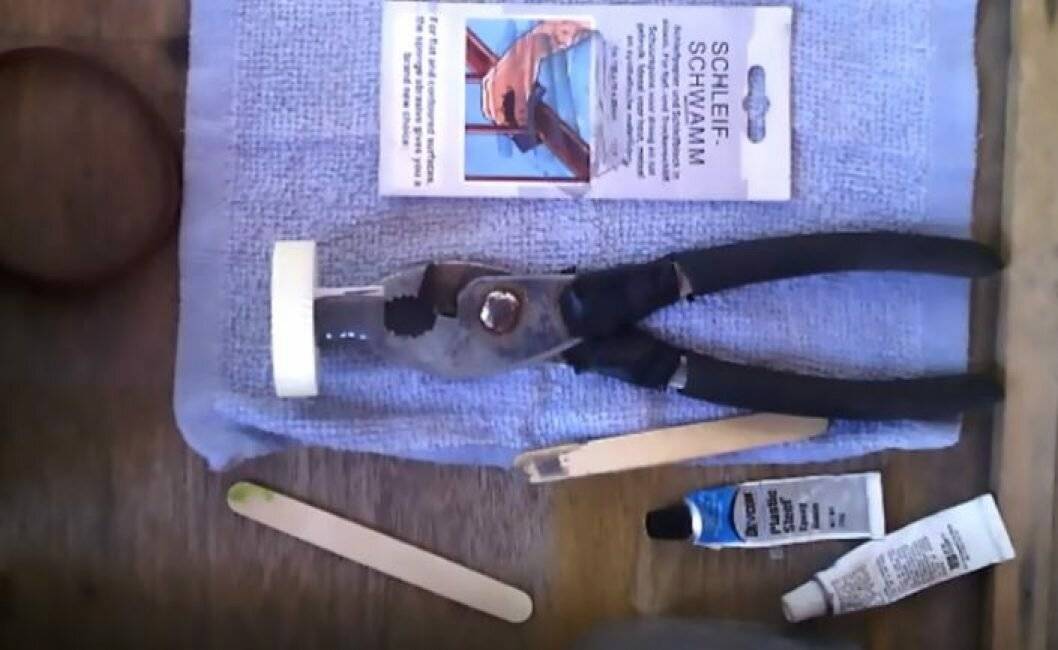

Для того, чтобы восстановить пластмассовую шестерню, вам понадобятся:

  • двухкомпонентный эпоксидный клей для пластика;
  • старая зубная щетка;
  • обезжириватель;
  • емкость, в которой может полностью поместиться шестеренка;
  • картонка и палочка для смешивания компонентов клея;
  • машинное масло.

При покупке эпоксидного клея убедитесь, что он подходит для склеивания изделий из пластмассы.

Шаг 1. Обезжириваем поверхность

В небольшую емкость наливаем теплую воду и добавляем в нее растворитель жира. С помощью зубной щетки тщательно моем поврежденную шестеренку, чтобы клей лучше схватился. Споласкиваем под проточной водой. Даем шестеренке полностью высохнуть.

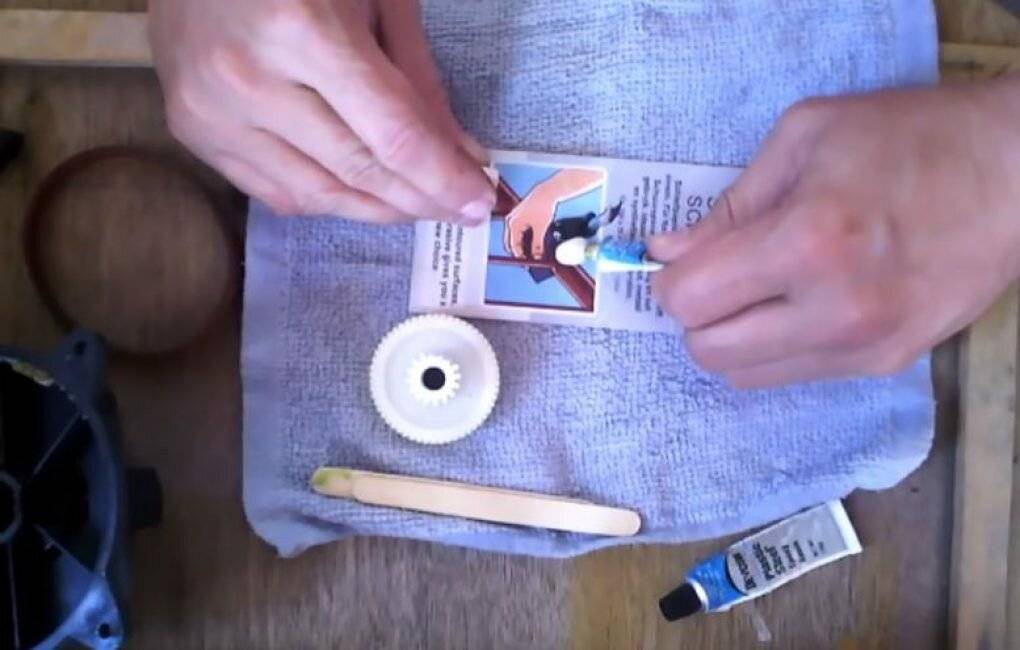

Шаг 2. Готовим клей

Выдавливаем из одного, а затем из другого тюбика необходимое количество клея в пропорциях, указанных в инструкции и смешиваем компоненты с помощью палочки. Если получился жидкий клей, то нужно дать время, чтобы он немного загустел до консистенции домашней сметаны. При этом он должен остаться пластичным. Не забываем помешивать его.

Время затвердевания клея у разных производителей может сильно отличаться. Поэтому перед началом работы с клеем следует подробно ознакомиться с инструкцией.

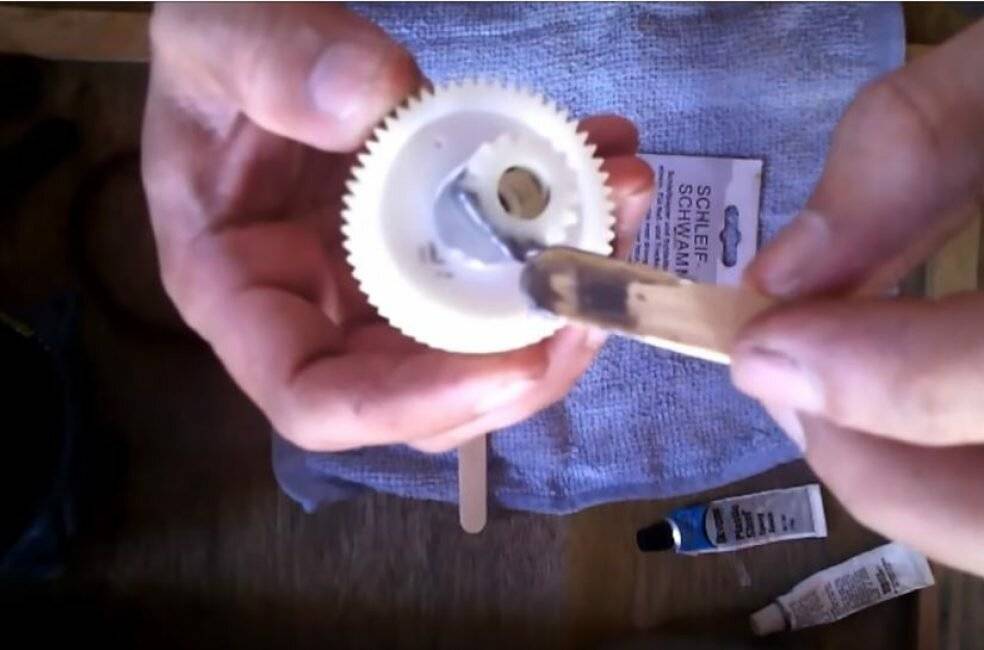

Шаг 3. Наносим клей

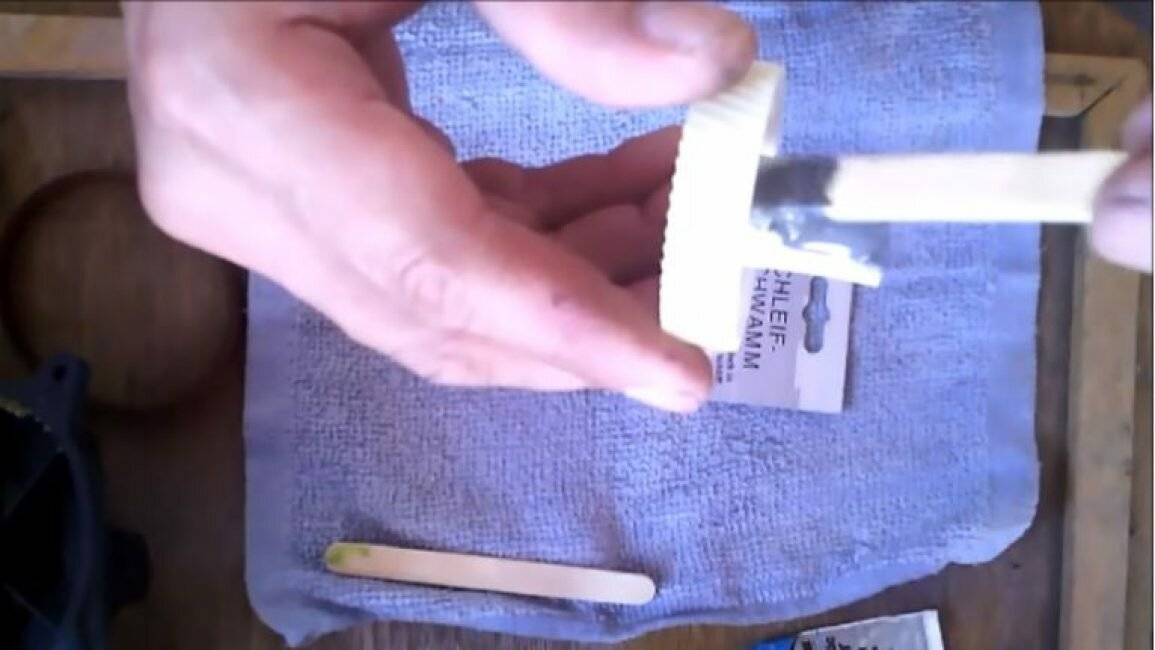

Когда клей достигнет нужной консистенции, наносим его с помощью палочки на поврежденный участок шестеренки.

Следим за тем, чтобы были хорошо обработаны все поврежденные части шестеренки.

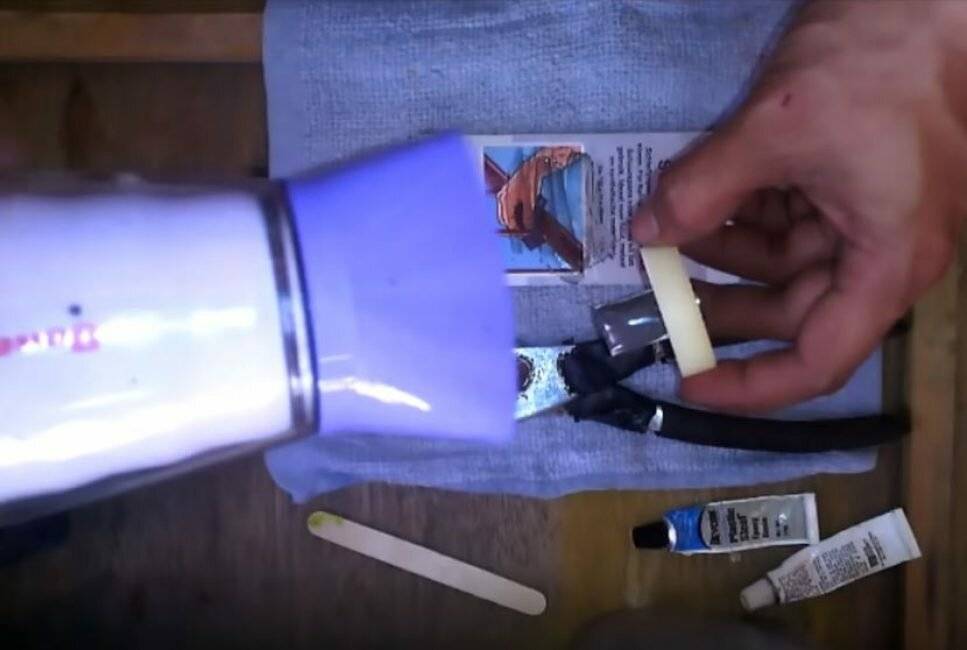

Шаг 4. Даем клею высохнуть

Для этого кладем шестерню так, чтобы обработанная клеем поверхность оказалась сверху и ни с чем не соприкасалась. Можно что-то подложить под нижнюю часть, так чтобы шестерня оставалась в зафиксированном положении.

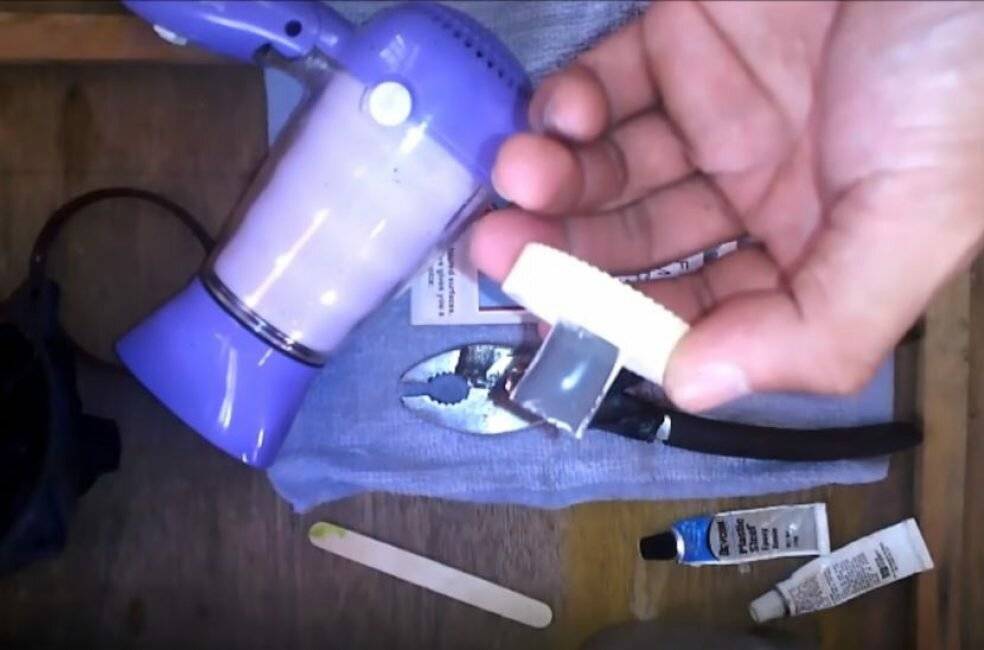

Чтобы ускорить процесс высыхания клея, можно воспользоваться обычным бытовым или же строительным феном .

В результате мы получили заготовку, из которой будем восстанавливать поврежденный участок шестерни.

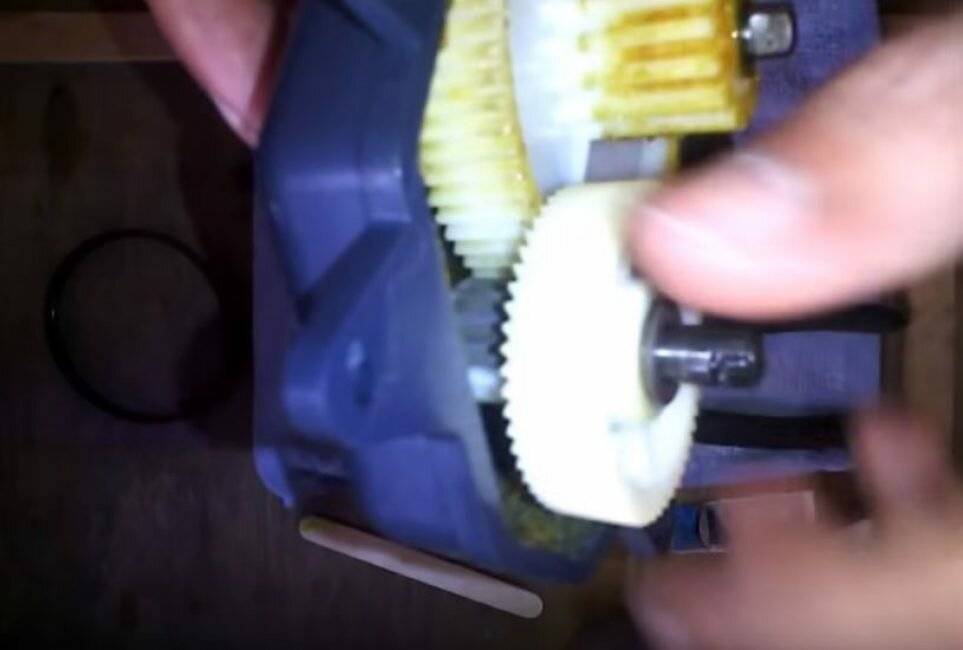

Шаг 5. Формируем зубья шестерни

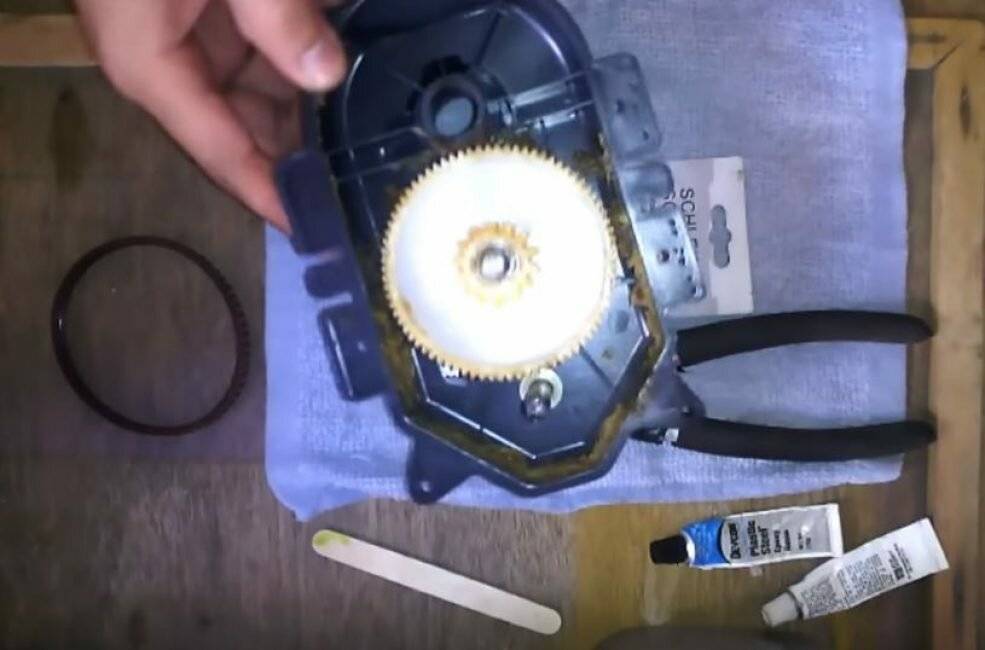

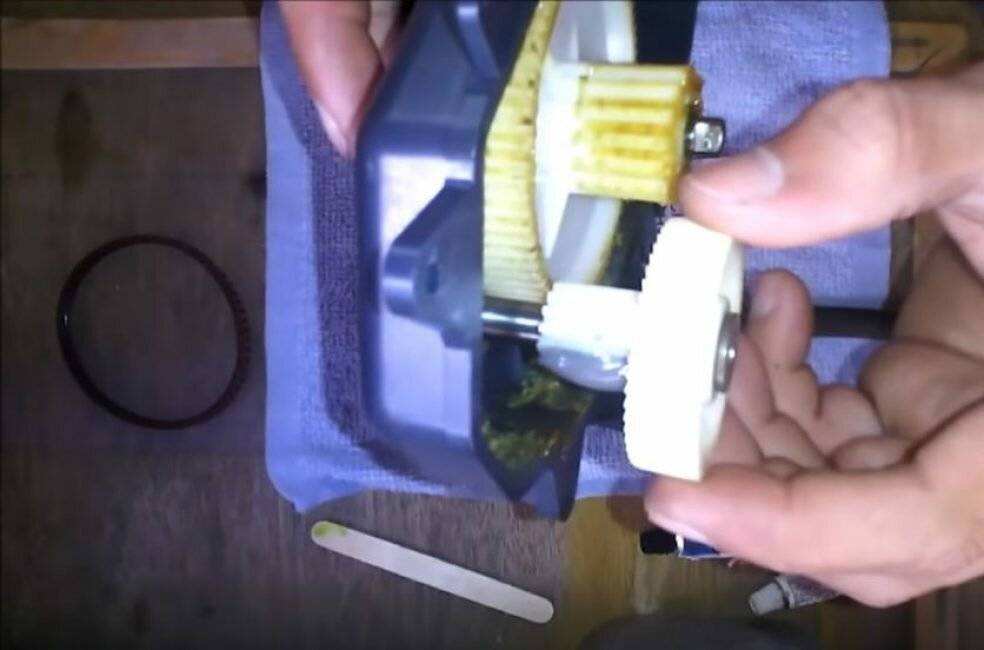

Берем часть механизма, в котором использовалась поврежденная шестерня. Обрабатываем шестерню, с которой в процессе работы соприкасалась сломанная деталь, машинным маслом или солидолом.

Надеваем поврежденную шестерню на прежнее место.

Вращая заготовку вокруг оси то в одну, то в другую сторону, прокатываем ее по обработанной маслом шестерне, тем самым формируя зубья.

В результате получаем полноценную шестерню.

Если вам понравилась наша статья, поставьте лайк

️ Подписывайтесь на канал , чтобы не пропустить ничего интересного!

Механическая коробка передач: Что нужно знать переключая передачи

В результате происходит преждевременный износ диска сцепления. Для того чтобы удерживать машину от скатывания на подъеме необходимо выжимать педаль тормоза. Для того чтобы тронуться, конечно, придется нажать сцепление и плавно нажать газ, отпуская сцепление. В этом случае вы уменьшите время нагрузки на корзину сцепления и выжимной подшипник. Также вы можете удерживать машину с помощью поддержания определенных оборотов двигателя, поймав определенный момент, когда будете отпускать сцепление и нажимать газ.

Удивлены? Но на самом деле этот совет действительно очень важен, поскольку имея привычку оставлять руку на ручке переключения передач, может привести к преждевременной поломке коробки передач. Если вы чаще всего оставляете руку на коробке передач, когда останавливаетесь в пробке или на светофоре, то больше всего страдает первая передача МКПП. Помните, что кладя руку на ручку коробки передач, вы создаете лишнее давление на нее, которое передается на коробку передач. В итоге лишнее давление на ручку может привести к несвободному переключению нужной передачи. Это может повредить ручку переключения передач, а также и саму трансмиссию.

Ремонт зубьев шестерен, шлицев и валов

Зубья шестерен подвергаются нормальному износу в результате трения, а ускоренному — в результате неправильного ударного переключения передач, неполного зацепления зубьев, рывков или недоброкачественной смазки. При этом зубья скалываются, выкрашиваются, а иногда и ломаются.

Состояние зубьед контролируют внешним осмотром, шаблоном или измерением толщины их штангензубомером по начальной окружности шестерни.

Зубья шестерен, имеющие заусенцы и небольшую выработку, зачищают абразивными брусками (оселком). Шестерни, имеющие выкрошенные или сломанные зубья, заменяют новыми. Для получения правильного зацепления зубьев необходимо сопряженные шестерни (пару) заменять одновременно. Замена одной шестерни допускается при постановке не новой, а уже работавшей шестерни, которая но своему износу может быть допущена к дальнейшей эксплуатации.

При необходимости изношенные и выкрошенные зубья можно восстановить наплавкой металла с последующей термической и механической обработкой. Наплавку зубьев газовой сваркой производят сормайтом № 2 (твердый сплав) или стержнями, изготовленными из выбракованных шатунных болтов и клапанных пружин.

При наплавке торцевой поверхности зубьев производят следующие операции:

  1. Устанавливают шестерню в ванну с водой так, чтобы зубья были погружены в воду на 1/3—1/2 своей длины (рис. а).
  2. Нагревают поверхность зуба ацетилено-кислородной горелкой до потения (не доводя металл до плавления), наносят флюс (буру) и каплями наносят сормайт до заполнения изношенной части зуба. После наплавки всех изношенных поверхностей шестерню оставляют в ванне до остывания. При наплавке стержнями из шатунных болтов и клапанных пружин зубья закаливают путем опускания шестерни в ванну. Зачищают наплавленные зубья абразивным бруском.
  3. При наплавке боковой поверхности зубьев шестерню помещают в ванну с водой на стержне вертикально (рис. б) и наплавляют второй зуб, считая от поверхности воды. Когда наплавленный зуб остынет до вишневого цвета, его погружают в воду поворотом шестерни, затем наплавляют следующий зуб и т.д.

По окончании наплавки всех зубьев их зачищают. Изношенные шлицы шестерен ремонтируют редко, так как шестерни выбраковываются обычно ранее из-за износа зубьев. Шлицы можно ремонтировать также наплавкой металла. Изношенные шлицы на валах иногда восстанавливают раздачей с последующей механической обработкой. Помимо износа шлицев, валы коробки передач могут иметь погнутость и изношенные места посадки шариковых и роликовых подшипников.

Вал проверяют на биение индикатором в центрах токарного станка.

Погнутый вал выправляют без нагрева под прессом.

Изношенные места посадки подшипников на валах восстанавливают наплавкой металла сваркой, хромированием, металлизацией или протачиванием шеек с последующей напрессовкой стальных втулок.

Регулировка сцепления

Кроме того, важным действием является регулировка сцепления. Обычно водители не связывают неисправность КПП со сцеплением, а ведь они зависят друг от друга. Если педаль начинает «проваливаться», необходимо срочно отрегулировать ее. Отложив нужные действия, человек рискует столкнуться с ремонтом.

Если педаль сцепления проваливается, неправильно соединяются шестеренки коробки. Соответственно, их износ усиливается в несколько раз. Со временем затрудняется переключение передач, а потом КПП «рассыпается». В результате требуется серьезный ремонт, который займет несколько дней. Причиной чего оказывается отсутствие регулировки сцепления.

Наверняка водители даже не представляют себе, какие сложности появляются при поломке коробки передач. В прежние времена им удавалось самостоятельно справляться с неисправностями, а сегодня обязательно требуются профессиональные услуги. Из-за этого специалисты советуют регулярно посещать сервисные центры, чтобы проводилось обслуживание. Лишь такие действия помогают увеличить срок эксплуатации КПП, сохраняя ее детали в отличном состоянии.

Возможные неисправности в механической коробке передач

Самыми типичными неполадками могут быть следующие:

  1. Затруднение при включении одной из передач.
  2. Самопроизвольно выключается одна из передач (выбивает).
  3. Появление нехарактерного шума в коробке.
  4. Замечена утечка масла.
  5. КПП часто перегревается. Надеемся, что все владельцы помнят о том, что уровень масла в коробке проверяют после каждых 15-20 тысяч километров пробега автомобиля.

Обнаружение этих проблем и служит показателем того, что КПП вашего авто нужно ремонтировать, и не стоит с этим затягивать. Неисправленная на ранних стадиях проблемка способна послужить причиной капитальной починки в дальнейшем, а это уже ремонт другой сложности, требующий обращения в сервисные центры с соответствующей оплатой их услуг.

За какие услуги не нужно платить

Консультации стоматолога-терапевта и стоматолога-хирурга доступны по полису ОМС. Помимо них, в список попали следующие услуги:

  • плановый осмотр, который полагается раз в 6 месяцев;
  • лечение кариеса и пульпита с применением отечественных пломбировочных материалов;
  • удаление зубного камня;
  • лечение периодонтита, воспалительных заболеваний ротовой полости и десен;
  • применение фторсодержащих препаратов для уменьшения чувствительности зубов;
  • удаление зубов по показаниям;
  • лечение альвеолита, перикоронарита;
  • вправление вывихов и подвывихов;
  • анестезия;
  • обработка ран в ротовой полости;
  • вскрытие абсцессов, удаление доброкачественных новообразований;
  • лечение заболеваний слюнных желез;
  • физиотерапевтические процедуры;
  • рентгенологическое обследование.

Статья по теме: Проверка и сдача анализов у аллерголога по полису ОМС

В клинике придется платить за дорогостоящий импортный пломбировочный материал, за изготовление имплантатов, консультацию пародонтолога и ортодонта, за отбеливание зубов и другие услуги эстетической стоматологии.

Подробнее про стоматологические услуги по ОМС можно почитать здесь.

Можно ли по полису ОМС удалить зуб мудрости

Хирургические вмешательства в ротовой полости приравниваются к операции. Независимо от сложности, они покрываются страховым полисом. То есть по ОМС удаление зуба мудрости бесплатно. Однако необходимо учесть нюансы.

Если просто так прийти в клинику и потребовать удалить зуб мудрости, то даже несмотря на страховой полис, оплачивать услугу придется из своего кармана. Почему так? Для удаления зуба мудрости по ОМС должны быть медицинские показания и обязательно направление от врача.

Что нужно для удаления

Удаление любого зуба, не только мудрости, осуществляется только по показаниям. Желания пациента недостаточно.

Когда прорезываются «восьмерки», челюсть уже сформирована, поэтому им не хватает места. Из-за этого страдают соседние зубы, а сами зубы мудрости быстро портятся и разрушаются.

Показания к удалению:

  • разрушение зуба;
  • сильная боль;
  • образование гнойника, припухлость десны;
  • неправильное положение;
  • прорезывание под соседние зубы;
  • кариес;
  • неполное прорезывание зуба;
  • близкое расположение корней к гайморовой пазухе;
  • нарушение прикуса.

При наличие таких проблем, удаление проводится по полису обязательного медицинского страхования бесплатно.

Направление на операцию в отделение челюстно-лицевой хирургии выдает стоматолог в клинике по месту жительства. Если потребуется сложное вмешательство, то пациента направляют в стационар. После сдачи анализов проводится операция.

Статья по теме: Анализы по полису ОМС и какие можно сдать бесплатно

Промывка КПП

Специалисты постоянно говорят о промывке коробки, ведь о ней забывают многие автомобилисты. Им хочется сэкономить, а выполнять такие действия можно лишь за счет слива нового индустриального масла. Для этого необходимо снова залить КПП, а потом сразу слить, чтобы устранить мельчайшие соринки. Они всегда набиваются внутрь кожуха, поэтому работы необходимы.

Отказываясь от выполнения промывки, водитель приближает момент поломки. Постепенно начинает портиться поверхность шестеренок, а значит, в определенный момент коробка рассыплется. Даже остатки старого масла таят в себе опасность. Их характеристики не подходят для дальнейшего использования, поэтому должны быть удалены.

Сборка и испытание коробки передач

При сборке четырехступенчатой коробки передач (автомобиль ГАЗ-51) необходимо:

  1. опустить в картер коробки каретку с шестернями заднего хода 13 и вставить ее ось;
  2. установить в блок шестерен роликовый цилиндрический подшипник 2, распорную втулку 1 и второй роликовый цилиндрический подшипник;
  3. опустить блок шестерен в картер, пропустить ось 3 блока шестерен и закрепить ее стопорной пластинкой 12 вместе с осью заднего хода;
  4. на ведущий вал 4 напрессовать шариковый подшипник и закрепить его стопорным кольцом;
  5. вставить в гнездо картера упорное кольцо подшипника и установить ведущий вал;
  6. надеть на ведущий вал крышку 5 подшипника с прокладкой и привернуть ее болтами к картеру;
  7. установить в выточку ведущего вала роликовый цилиндрический подшипник 6 и вставить ведомый вал 8, на передний конец которого надеть упорное кольцо, а на задний — упорное кольцо, маслоотражатель, шариковый подшипник 11 и шестерню спидометра 10; при установке ведомого вала одновременно следует надевать на него каретки с шестернями первой и второй, третьей и четвертой передач;
  8. установить прокладку и привернуть заднюю крышку 7 ведомого вала;
  9. собрать механизм переключения передач (в обратной последовательности разборки), установить крышку с прокладкой на картер, вводя вилки в соответствующие каретки шестерен, и привернуть ее болтами к картеру.

При сборке пятиступенчатой коробки передач автомобиля ЗИС-150 надо:

  1. установить в пазы промежуточного вала шпонки и напрессовать шестерни третьей и пятой передач, шестерню для коробки отбора мощности и шестерню постоянного зацепления с ведущим валом (шестерни первой, второй передач и заднего хода откованы с валом);
  2. на передний конец промежуточного вала надеть упорную шайбу 3, роликовый цилиндрический подшипник, замочную шайбу 4, завернуть гайку 2 и отогнуть шайбу на гайку;
  3. установить в картер наружное кольцо роликового подшипника;
  4. опустить промежуточный вал в картер, на задний конец напрессовать шариковый подшипник с упорным кольцом, надеть замочную шайбу, завинтить гайку и отогнуть на нее шайбу;
  5. приподнять промежуточный вал, установить его в гнезда картера и привернуть крышки с прокладками;
  6. установить в блок шестерен заднего хода 17 два роликовых цилиндрических подшипника 16, вставить блок с левой стороны через люк 18 в картер большей шестерней вперед и пропустить ось, которую закрепить стопорной пластиной с болтом; привернуть крышку люка;
  7. напрессовать на задний конец ведомого вала шариковый подшипник с упорным кольцом 14 и шестерню спидометра 15;
  8. опустить в картер коробки шестерню первой передачи и заднего хода 13, второй и третьей передач 12 и пропустить через них ведомый вал; затем на вал надеть упорную шайбу, шестерню третьей передачи 11 (постоянного зацепления) венчиком назад, вставить в нее ролики (42 шт.), надеть упорную шайбу, шестерню пятой передачи 10 с бронзовой втулкой, зубчатую ступицу, муфту легкого включения 9, замочную шайбу 6, завернуть гайку 7 и отогнуть на нее шайбу. На переднюю шейку вала надеть упорное кольцо и роликовый цилиндрический подшипник;
  9. напрессовать на ведущий вал шариковый подшипник с упорным кольцом, надеть замочную шайбу, завернуть гайку и отогнуть на нее шайбу;
  10. вставить ведущий вал в гнездо картера, надеть крышку подшипника с прокладкой и привинтить ее болтами;
  11. вставить ведомый вал в выточку ведущего вала и привинтить болтами заднюю крышку с прокладкой;
  12. собрать механизм переключения передач, установить крышку с прокладкой на картер коробки, ввести вилки в каретки шестерен и привернуть крышку болтами.

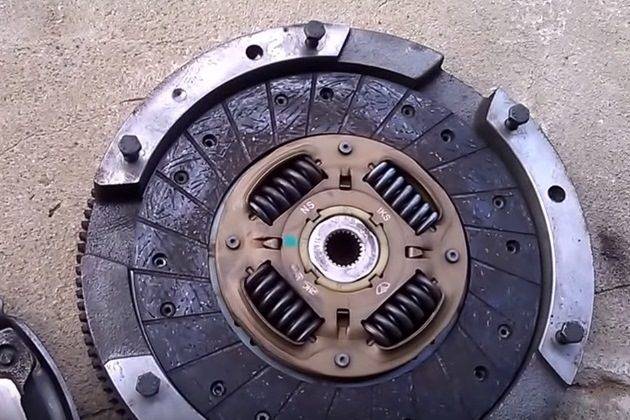

Поломка корзины сцепления и износ прижимного диска

Для выбора передач на автомобиле с механической трансмиссией водителю приходится размыкать двигатель и коробку передач с помощью сцепления. Когда вы нажимаете на педаль, специальный подшипник надавливает на упругие лепестки корзины сцепления, в результате чего происходит механическое разъединение двигателя и трансмиссии. Когда диск сцепления замкнут, крутящий момент постоянно передаётся на первичный вал коробки передач — он крутится вхолостую в корпусе коробки. При критическом износе лепестков они отламываются и не позволяют разомкнуть прижимной диск. Фрикционы прижимного диска также изнашиваются и со временем начинают пробуксовывать, не позволяя передать весь крутящий момент на колёса автомобиля. Машина перестаёт нормально ехать, а обороты двигателя при движении на относительно небольшой скорости увеличиваются. Не забывайте, что детали сцепления при нормальной эксплуатации требуют периодической замены в среднем раз в 100–160 тыс. км пробега.

Ремонт механизма переключения передач

Дефектами деталей механизма переключения передач являются:

  • погнутость или износ вилок;
  • износ ползунов;
  • износ замков и стопоров;
  • износ рычага переключения передач.

Эти дефекты вызывают самопроизвольное выключение передач, одновременное включение двух передач, неполное зацепление шестерен и выход рычага из гнезда вилок.

При разборке механизма переключения коробки передач необходимо:

  1. расшплинтовать и вывернуть болты крепления вилок;
  2. вынуть ползун первой и второй передач, а также замок и стопор (остальные ползуны должны находиться в нейтральном положении);
  3. удалить ползун заднего хода, стопор и замок;
  4. вынуть ползун третьей и четвертой передач и его стопор;
  5. отвернуть колпак или стопорный болт крышки и вынуть рычаг с пружиной вверх (автомобиль ГАЗ-51) или вниз (автомобиль ЗИС-150).

Погнутость вилки определяют на проверочной плите, а правят ее в холодном состоянии под прессом. После правки и вторичной проверки вилку тщательно осматривают и при обнаружении трещин заменяют новой.

Изношенные щечки вилки (охватывающие каретку шестерни) и гнездо для шарового конца рычага переключения передач восстанавливают, наплавляя металл сваркой. Наплавленные места обрабатывают на фрезерном станке.

Изношенные выемки на ползунах под стопоры и замки исправляют абразивным бруском. При этом необходимо следить, чтобы не был смещен центр выемки.

Изношенные шарики стопоров и замков, а также ослабевшие пружины заменяют.

Таблица неисправностей и их устранение

Неисправность МКПП

Причина и устранение

Не включается одна или все  передачи

Износ поломка синхронизаторов (сломало зубья), сломало лепестки корзины сцепления, проблема с вилкой или выжимным подшипником, сломало вал или шестерни, неисправность тяг до МКПП (возможно нужна их регулировка с заменой пластиковых втулок), низкий уровень масла, либо залито неправильная трансмиссионная жидкость (бывает попала вода)

Шум на нейтральной при работающем моторе

Износ подшипника (ведущей шестерни, либо ведущего вала), низкий уровень смазки, грязное (изношенное масло), попадание грязи или воды, бывает, что неисправность в самом валу (например перегрет изначально)

Шум при включенных передачах (при всех) – мотор работает

Те же причины что и на нейтральной, разрушился подшипник выходного вала или ведомой шестерни, картер сцепления и двигателя не соосны

Шум на одной включенной передаче, двигатель запущен

Сломало синхронизатор, изношены зубья этой шестерни

Хруст при переключении

Неисправность сцепления (корзина, диск), не работает привод (порвался тросик, вытекла жидкость), износ синхронизатора, неисправность шестерни, бывает коробка сама откручивается (нужно проверить крепление)

Передачи выключаются сами по себе (либо при наборе скорости, либо при сбросе)

Проблема с синхронизаторами, поломка шестерен, повреждены вилки включения шестерен, разрушение подшипников валов, открутилась МКПП, повреждение тяг переключения передач

Вибрация от МКПП при работающем двигателе

Неравномерно работает сам силовой агрегат, открутилась МКПП нарушены крепления к кузову, разрушены опоры

Течь масла из механической коробки

Пропускает пробка слива масла, пропускают сальники уплотнительные кольца, излишний уровень масла внутри, пробит картер МКПП (появились трещины в результате ударов)

Это не все но самые распространенные причины, конечно же чтобы их устранить нужна квалифицированная помощь, сами вы навряд ли что-то сделаете хотя бы потому что снять механическую коробку, особенно на переднем приводе не так то и просто. Все дело в том, что основные неисправности кроются внутри и чтобы их выявить, вам в любом случае нужно снимать свою коробку передач.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
