Почему иммобилайзер не мешает угону: разбираемся в деталях

Основные этапы установки иммобилайзеров в автомобиль

Подключение и установка иммобилайзера включает в себя ряд специальных действий. Стандартный монтаж иммобилайзера включает в себя следующие этапы:

  • производится разборка передней панели торпеды;
  • демонтируется пластик, за которым скрывается электроника автомобиля;
  • в панели за рулём просверливается маленькая дырка для проводов;
  • производится установка электронного, охранного замка;
  • все контакты соединяются в нужных местах – процесс производится с использованием специальной клеммы и предохранителей для полной безопасности;
  • прописываются все необходимые ключи для рабочей системы иммобилайзера.

Именно таким образом выглядит общая схема установки иммобилайзера, который должен подключаться к системе авто при помощи проводов. Разблокировать такое устройства можно только находясь внутри автомобиля, используя метод ввода специального кодового числа.

Беспроводные иммобилайзеры монтируются в автомобиль по другому принципу и схема их установки тоже


присутствует в инструкции к самому устройству. К тому же, беспроводные системы имеют возможность работы с дополнительными реле блокировки и при этом не нужно искать разъем, в который необходимо подключить провода.

Неисправности иммобилайзера

Конструкция иммобилайзера такова, что проблема в любом блоке приводит к неработоспособности всего устройства. Тем не менее, существует несколько наиболее частых неисправностей.

  • Плохой электрический контакт антенны и приемника. В этом случае иммобилайзер срабатывает крайне редко, известны случаи, когда машину удавалось завести лишь с 20-го раза. Эта неисправность возникает из-за тряски, плохого качества изготовления разъемов антенны и приемника, окисления контактов, попадания на контакты грязи и жира (если антенну подключали к приемнику грязными руками). Причем, контакт пропадает не сразу, а через некоторое время, зависящее от множества факторов. Для устранения этой неисправности необходимо отсоединить антенну от приемника, отключить питание антенны, обработать все контакты средством, устраняющим окислы и загрязнения, при необходимости поджать контакты антенны.
  • Плохой электрический контакт одного из разъемов проводки. Проявляется так же, как и загрязнение разъема антенны. Для ремонта необходимо снять всю проводку иммобилайзера, проверить состояние разъемов проводки и каждого блока. При необходимости очистить их специальным средством и поджать.
  • Сбой контроллера из-за низкого напряжения аккумулятора. Эта неисправность возникает после того, как автомобиль провел 2 – 3 месяца на автостоянке с выключенными фарами или 2 – 3 часа на парковке с включенными фарами. Для восстановления работы контроллера необходимо отключить аккумулятор не менее, чем на 20 минут. В 4 из 5 случаев подключение полностью заряженного аккумулятора восстанавливает работу иммобилайзера. Если же работа иммобилайзера не восстановилась, необходима серьезная диагностика контроллера. Возможно, потребуется заново прописывать ключ или менять прошивку контроллера.
  • Сбой работы иммобилайзера из-за нахождения ключа с чипом в сильном магнитном поле. Сильное магнитное поле, возникающее возле мощных трансформаторов, работающих сварочных аппаратов и других устройств, может нарушить работу ключа, после чего потребуется замена или ремонт чипа.

Принцип работы

Задача иммо не дать возможность злоумышленнику завести автомобиль с целью его угона. Корпус прибора имеет небольшие размеры и размещается в труднодоступных для взлома местах. Если стандартная сигналка способна только отпугнуть вора, то иммобилайзер не дает завести машину при отсутствии у человека специального электронного ключа (метки).

Существует 3 группы защитных устройств:

  • контактные;
  • кодовые;
  • бесконтактные.

Контактные и кодовые иммобилайзеры выдают злоумышленнику свое расположение, из-за наличия считывателя или устройства для ввода кода. Для запуска мотора необходимо ввести код или приложить чип к контактной площадке. Эти устройства заблокируют запуск двигателя только при первоначальном запуске. Такой режим защиты напоминает режим работы секретной кнопки. Установка секретной кнопки дешевле, чем стоимость этих устройств, поэтому они не получили сильного распространения.

Современные российские автомобили укомплектовываются штатными иммобилайзерами бесконтактного типа, у которых чип с кодом находится в ключе зажигания. Устройство защиты работает следующим образом:

  1. Водитель вставляет ключ в замок зажигания, при повороте ключа ток из бортовой сети поступает на катушку из медного провода, намотанную вокруг замка.
  2. Сгенерированный импульс электромагнитного поля, распространяясь в пространстве, наводит ток на микроантенне, которая расположена в корпусе ключа зажигания, и заряжает емкость, подающую напряжение на чип, содержащий код.
  3. Сгенерированный чипом сложный электромагнитный сигнал передается обратно на катушку, навитую вокруг замка зажигания. Код в виде электрического сигнала поступает в иммобилайзер, который проводит процедуру распознания. Если иммо подтверждает подлинность кода, он отправляет в электронный блок управления двигателем (ЭБУ) команду на запуск мотора автомобиля.

Такой тип защитных устройств тестирует чип 1 раз при запуске двигателя, более продвинутые иммобилайзеры имеют реле вида «WAIT-UP», которое не блокирует работу двигателя при отсутствии движения автомобиля. Эта противоугонная система тестирует чип с заданной периодичностью.

Такие системы работают на чистоте 2,4 ГГц, имеют миниатюрные размеры и размещаются в жгуте проводов с целью сокрытия от злоумышленников. Метка оборудована батарейкой, и ее тестирование противоугонной системой проводится с заданной частотой. Кодированный чип следует хранить отдельно от ключа зажигания. Это повышает защищенность автомобиля от возможного угона. Если водителя насильственно удалили из машины, то двигатель заглохнет через заранее настроенное время.

Если при повороте ключа зажигания значок иммобилайзера моргает или не погас, а двигатель не завелся, то, скорее всего, это в машине возникла неисправность в противоугонной системе.

Как работает это устройство?

Иммобилайзер устроен достаточно просто. Помимо специального чипа (транспондеры чип иммобилайзера), о котором мы уже упомянули, есть ещё встроенная в автомобиль плата, которая осуществляет считывание информации с этого чипа. Сигналы, «секретный код», посылаются чипом транспондером в виде электромагнитных импульсов. Встроенная плата управления при помощи специальной электромагнитной катушки считывает сигналы с ключа и сравнивает их с теми, которые записаны как образец в памяти компьютера автомобиля.

Если всё в порядке, то третья составляющая иммобилайзера – электромагнитное реле – снимет блокировку с систем электронного бортового управления и автомобиль заведётся. Если же управляющая плата не найдёт необходимых сигналов, то все жизненно важные системы автомобиля будут заблокированы.

Принцип работы иммобилайзера в том, чтобы не дать злоумышленнику возможности завести двигатели автомобиля и уехать на нём. Определить визуально обустроена машина иммобилайзером, или нет, невозможно. Внешних признаков нет никаких, звукового сопровождения во время его работы тоже нет.

На сегодняшний день автомобили могут быть оснащены разными типами иммобилайзеров: контактными, бесконтактными, а также «защищающими в движении».В контактных иммобилайзерах чип расположен в ключе машины, а считывающая плата в замке зажигания. Разумеется, ключи от машины могут и украсть, поэтому как дополнительная противоугонная мера рядом с замком зажигания возможна небольшая клавиатура для ввода секретного кода. Или же дополнительный датчик для сканирования отпечатка пальца законного владельца авто.В бесконтактных иммобилайзерах чип, посылающий сигналы, может быть вмонтирован в брелок, карточку по форме напоминающую банковскую, или что-либо другое. (Получается своеобразный карманный иммобилайзер). А принимающая сигналы плата – это уже больше антенна, которую могут установить в обшивке салона автомобиля. Радиус действия такой антенны мал – не более десяти сантиметров.

А вот в иммобилайзерах, которые именуются как «защищающие в движении», радиус действия принимающей платы большой. Но тут уже и принцип реагирования другой – блокировка двигателя возможна только при движении автомобиля. Данная система очень эффективна при разбойном нападении. Предположим водителя выбросили, заняли его место, уехали, а потом раз – и двигатель заглох

Важно, только чтобы брелок транспондер запускающий механизм блокировки автомобиля, оставался у законного водителя

Изучая эту тему, может возникнуть ещё один вопрос: «штатный иммобилайзер что это такое в машине?» Всё просто. Штатный – значит идущий в заводской комплектации автомобиля. Зачастую его система очень глубоко интегрирована в конструкцию авто. Но если производители не предусмотрели противоугонных устройств, то можно поставить иммобилайзер дополнительно.

Тип

Контактный – управление производится при контакте ключа с ответной частью замка. Подобный иммобилайзер виден потенциальному угонщику, что облегчает его нейтрализацию. Контактный обездвиживатель считается устаревшим.

Бесконтактный (транспондерный) – отключается при попадании метки в зону действия иммобилайзера, оснащенного приемной антенной. Бесконтактная модель эффективнее, поскольку скрыта от взора злоумышленника. Кроме того, подобный иммобилайзер зачастую имеет противоразбойную функцию.

Бесконтактные иммобилайзеры различаются по типу и радиусу действия.

Магнитный – работает на малых расстояниях (до 10-20 см), для разблокирования необходимо поднести ключ к месту на панели управления. По этому движению водителя злоумышленники смогут догадаться о наличии иммобилайзера.

Электрический – имеет дальний радиус действия (до 1-2 м). Этот вариант предпочтительнее, так как от владельца не требуется никаких действий – работа иммобилайзера незаметна для воров.

Мобильный («защита в движении») – в отличие от предыдущих моделей, не допускающих запуск мотора, такой иммобилайзер глушит двигатель уже движущегося автомобиля. Охранная система постоянно обменивается сигналами с меткой, а при ее отсутствии – отключается двигатель. Такое решение актуально, если водитель подвергся разбойному нападению (грабители захватили ключи), но сохранил у себя метку.

Что из себя представляет иммобилайзер

Что же такое иммобилайзер? Это популярное противоугонное средство, которое не позволяет машине сдвинуться с места, если водитель не наберет специальную кодовую комбинацию, нажмет соответствующую кнопку пульта или же ключ, который разблокирует систему. Вид разблокировки зависит от модели иммобилайзера, его функционала и качества. Большая часть современных производителей оснащают свои машины стандартными иммобилайзреами, разблокировка которых происходит набором кода. Однако минус такого решения в обширной распространенности одинаковых моделей устройства, благодаря чему злоумышленники хорошо изучают процесс взлома иммобилайзера и он уже не помешает угнать автомобиль. Чтобы избежать такой ситуации, лучше установить прибор, который куплен лично. По статистике, чаще всего это «умное» устройство помогает, когда грабители насильно вытаскивают из машины водителя и уезжают. Если установленный иммобилайзер управляется дистанционно, то в этот момент можно его активировать и машина заглохнет. Это наверняка запутает воров и они, скорее всего, убегут. В случае с не дистанционным прибором злоумышленникам придется набрать секретный код, иначе машина заглохнет или же вообще не тронется с места. Итак, перед тем как отправляться в магазин, стоит знать, что существует два типа иммобилайзеров – контактный и бесконтактный. Какой прибор выбрать для своего авто должен решить сам владелец, имеющий представление о техническом состоянии своей машины и знающий другие тонкости эксплуатации автомобиля.

Как разблокировать сигнализацию

Блокировка двигателя может быть устранена самостоятельно. Если охранная система не дает завести мотор из-за сложных поломок, необходимо обратиться к специалистам. Разблокировать сигнализацию автомобиля может водитель, имеющий знания о строении автомобильной электрики и необходимые инструменты. План устранения блокировки сигналки машины включает следующие действия:

  • Получение доступа к головному устройству. Оно располагается в левом углу салона. Место является неудобным для работы. Рядом с основным блоком расположены защитные элементы. Если автомобильный двигатель заблокирован, работы начинают с проверки предохранителей.
  • Проверка электрических цепей. Штатную проводку отсоединяют от охранной системы. После этого проверяют места соединений кабелей. Некачественная изоляция может способствовать нарушению контакта.
  • Отсоединение CAN-шины. При отключении этой части системы блокировка снимается автоматически. Для этого от головного устройства отсоединяют все клеммы.
  • Проверка реле охранного комплекса. Они располагаются рядом с основным блоком или фиксируются в салоне пластиковыми стяжками. Для деактивации иммобилайзера самостоятельно замыкают контакты реле. Операцию выполняют, используя мультиметр. Крышку реле нужно убрать с помощью отвертки. После этого зажимают якорь, принудительно смыкая контакты.
  • Проверка обходчика иммобилайзера. Такие работы выполняют при необходимости разблокировки машины от сигнализации, оснащенной автозапуском. Иммобилайзер включают в электрическую цепь последовательным способом.

Глюк ключа брелка

Если запуск двигателя c ключом зажигания невозможен, причину стоит искать в неисправности брелока. Для устранения проблемы выполняют следующие действия:

  1. Чтобы запустить мотор, нужно освободить замок зажигания, после чего активировать центральный замочный блок. Последний выключают и пытаются завести двигатель.
  2. Если вышеуказанные действия оказались неэффективными, зажигание отключают. Водитель должен покинуть автомобиль и перевести противоугонную систему в охранный режим. Через несколько секунд проверяют, можно ли разблокировать транспортное средство. Водитель возвращается в салон и пробует запустить мотор.

Если сигнализация блокирует запуск двигателя по-прежнему, необходимо осмотреть брелок и изучить инструкцию по эксплуатации охранной системы. Возможно, на пейджере был ошибочно установлен режим иммобилизации транспортного средства. В разных охранных системах включение этой функции отображается отдельными индикаторами.

Неисправность иммобилайзера или другой заводской системы

Иммобилайзер используется для прекращения движения транспортного средства в случае преступных посягательств. Неисправность частей охранной системы может приводить к невозможности разблокировки двигателя от сигнализации. При возникновении такой проблемы обращаются к специалисту, который найдет причину неисправности и устранит ее.

Произведенные в США и Японии автомобили оснащены противоугонными комплексами современного типа. Без подачи команд с брелока запустить мотор невозможно. Даже такие системы могут выходить из строя, что связано с поломками блока управления. Снимать блокировку двигателя может только специалист. Выполнение некоторых действий заставит силовое устройство запускаться.

Признаки того, что именно иммобилайзер не дает завести машину

Основные признаки неработоспособности системы иммобилайзера:

индикация моргающего светодиода на приборной панели автомобиля, которой не было в обычном режиме при включении зажигания;

светящийся значок «ключик» на приборной панели или ЖК-дисплее бортового компьютера;

сообщение, включающие слова «Key», «Secret», «Immobiliser» на дисплее бортового компьютера;

блокирование вращения исправного стартера.

Неисправность иммобилайзера проявляется только в момент запуска двигателя. Если двигатель заглох во врем движения, это не может быть связано с проблемами иммобилайзера. После правильного опроса ключа, иммобилайзер «дает добро» на запуск двигателя и прекращает свои функции вплоть до следующего запуска.

Устройство бесконтактного иммобилайзера

В основе распространенных иммобилайзеров такого типа лежит принцип RFID-меток. Это чипы, у которых нет собственного источника питания. Сигнал они генерируют только после того, как антенна иммобилайзера подаст импульс, мощности которого хватает на то, чтобы зарядился встроенный в чип конденсатор, и чип успел передать в эфир заданный набор данных. Для приема информации иммобилайзер пользуется той же антенной. Малые размеры чипов иммобилайзера позволяют устанавливать их непосредственно в корпусе ключа, поэтому кольцевая антенна закрепляется вокруг личинки замка зажигания. В момент включения зажигания блок иммобилайзера опрашивает окружающий эфир, считывая код с чипа в ключе. Полученный код сравнивается с кодами, записанными в память контроллера и, если найдено совпадение, иммобилайзер подает на ЭБУ впрыска сигнал, разрешающий запуск мотора.

В сложных системах используется уже не фиксированный, а плавающий код, подобно тому, как это реализовано в сигнализациях. Такие чипы устанавливаются в радиоключах: работа радиоканала штатной сигнализации завязана на коды, генерируемые чипом. Общая проблема у систем с динамическим кодом – это возможность его рассинхронизации с центральным блоком иммобилайзера (если неоднократно нажать кнопки радиоключа вне зоны приема). После этого придется выполнять процедуру обучения иммобилайзера.

Это общий принцип работы иммобилайзеров, но есть и некоторые отличия у ряда автомобилей. У «Ситроенов» и «Пежо» чип иммобилайзера опрашивается не один раз при включении зажигания, а постоянно. Таким образом определяется наличие ключа в замке, и, как только иммобилайзер перестает принимать сигнал от чипа, на контроллер периферийной сети подается сигнал для «засыпания» бортовой электроники. Тем не менее, сам принцип работы по RFID-меткам здесь ничем не отличается.

Помимо RFID, в управлении штатным иммобилайзером используется и передача данных с помощью инфракрасного светодиода и ИК-приемника в автомобиле. Этот способ был популярен в свое время, однако сейчас вытеснен RFID, работающим гораздо надежнее. В системах с инфракрасным каналом разрешение на запуск двигателя подается в момент открытия дверей кнопкой на штатном ключе. Если же открыть дверь вручную, повернув ключом личинку, то запустить мотор нельзя – контроллер останется заблокированным.

Как самому отключить иммобилайзер?

Если штатный иммобилайзер заблокировался, то отключить АПС-4 достаточно просто. Нужно физически устранить иммобилайзер, удалить информацию о нем из энергонезависимой памяти ЭБУ впрыска, после чего установить перемычку в разъем иммобилайзера для восстановления целостности диагностической шины.

На автомобилях «десятого» семейства ВАЗ АПС установлен над ЭБУ впрыска, доступ к нему – сбоку центральной консоли у педального узла. У «девятого» и в дальнейшем «пятнадцатого» семейства машин ВАЗ – за панелью приборов, в районе рулевой колонки.

После физического отключения АПС-4 перестанет работать штатное плавное гашение света плафона в салоне. Так как отключить иммобилайзер – это по сути только разорвать его связь с ЭБУ впрыска, то можно и не удалять сам блок, а просто извлечь из его разъема контакты 9 и 18, соединив их «мимо иммобилайзера».

Теперь блок физически отключен от ЭБУ впрыска, но ЭБУ по-прежнему ждет от него сигнал на разрешение запуска. Поэтому теперь нужно очистить EEPROM ЭБУ, что удобнее делать на блоках типа «Январь 7.2», где для этого достаточно собрать простейшее устройство-программатор из двух «крокодилов» для подачи питания и «массы» на снятый блок управления, китайского «шнурка» VAG-COM с Aliexpress и нескольких колодок (например, отрезанных от старых компьютерных блоков питания – на давно уже не использующиеся дисководы под 3,5” дискеты колодки питания как раз подходят). На контакты 12, 13, 43, 44, 63 подается «плюс», на 51, 53 и корпус самого блока – «масса», K-линия от адаптера подключается к выводу 71.

Во многих программах для работы с памятью ЭБУ впрыска отключение иммобилайзера максимально просто – в программе ChipLoader для этого достаточно считать EEPROM из контроллера, нажать кнопку «Удалить иммо» и залить обработанный дамп памяти обратно в контроллер.

Старые «бошевские» блоки управления в этом плане в разы менее удобны, поскольку легкого доступа к EEPROM не предоставляют. У них приходится работать напрямую с микросхемой энергонезависимой памяти через специальный программатор – не лучшее решение для выполнения своими руками.

Как снять иммобилайзер на более поздних моделях ВАЗ? Здесь он уже усовершенствован, в том числе появилось управление штатным ЦЗ с радиоключей. Поэтому физически удалять АПС здесь уже нельзя, поскольку перестанет нормально функционировать и центральный замок (подобные же проблемы возможны и при установке б/у блока иммобилайзера на машину, где уже был обучен другой блок). Были модернизированы и сами блоки управления двигателем, их перепрограммирование уже не выполнить настолько «наколенным» способом, поэтому стоит обратиться к специалистам.

Ещё кое-что полезное для Вас:

В более современных системах впрыска удаление устройства уже значительно труднее – если старые «ВАЗовские» блоки спокойно работали с чистым EEPROM, то в дальнейшем эта очевидная лазейка для угонщиков устранена на уровне программного кода ЭБУ впрыска. Он в будет искать связь с блоком иммобилайзера, причем с использованием динамического кода, что делает невозможной и простую подмену блоков.

На таких автомобилях отключение иммобилайзера возможно только при перепрошивке ЭБУ впрыска модернизированной прошивкой, в которой удален код, отвечающий за «общение» с иммобилайзером. Для создания подобных прошивок нужен немалый труд – нужно дизассемблировать готовый машинный код, разобраться в его логике и произвести правильную модификацию. Поэтому даже на привычном «Логане» отключение иммобилайзера может стоить в несколько раз дороже, чем на той же вазовской «десятке», и не за все блоки управления мастера берутся.

Здесь разумнее не отказываться от иммобилайзера полностью, а отремонтировать его, благо ломаться в этой системе практически нечему. При условии целостности считывающей антенны в замке зажигания и ее надежного соединения с иммобилайзером проблемы редки, причем они связаны с включением обходчиков при установке сигнализаций с автозапуском.

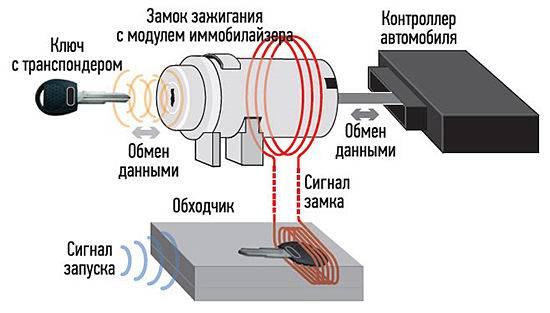

Это вызвано тем, что на ряде автомобилей обходчик ставится не бесконтактно (антенна обходчика поверх антенны считывателя), а в разрез штатной антенны. Нарушение контакта из-за наличия натяга в проводах, некачественной скрутки проводов приводит сначала к спорадическим отказам устройства, а затем и к полной неработоспособности. Однако ремонт при этом гораздо быстрее и дешевле, чем отключение иммобилайзера вообще.

Видео:Как самостоятельно отключить иммобилайзер

Плюсы и минусы защитных девайсов

Иммобилайзер — более продвинутая версия по сравнению с автосигнализацией. Но у каждого из этих устройств существуют как преимущества, так и недостатки.

Сигнализация

Оборудовав автомобиль автосигнализацией, можете быть спокойны: прибор оповестит, если кто-то попытается проникнуть внутрь салона. Как только случится удар по кузову или будет осуществлена попытка открыть дверцу, система подаст громкий звуковой сигнал.

Кроме этого, противоугонное устройство может быть дополнительно оснащено возможностью дистанционно заблокировать двери и закрывать окна автомобиля. Делается это с помощью дистанционного брелока.

Но злоумышленники тоже люди с мозгами. Так что многие из них способны отключить сигнализацию. В этом случае оповещения о проникновении водитель может попросту не услышать. Чтобы избежать подобного казуса, следует выбирать современную сигналку с диалоговым кодом, не поддающемуся сканированию.

@jeeprus.ru

Иммобилайзер

По сравнению с сигнализацией, это противоугонное устройство находится на порядок выше. Прибор может обездвижить транспортное средство и оставить потенциальных угонщиков с носом.

В зависимости от настроек гаджет разрывает соединения электрических цепей машины, подающих энергию на зажигание, стартер, двигатель или же способен заблокировать подачу топлива. Парализовать работу автомобиля помогает специально установленное реле. Чем реле больше, тем сложнее угнать автомобиль.

Если иммобилайзер установлен на ТС, то завести его можно будет только путём использования спецметки. Вставив ключ в отверстие и отключив девайс, можно беспрепятственно заводить мотор и ехать. Включать его нет необходимости. Это делается автоматически по истечении заданного времени бездействия.

Так что обязательно подстрахуйтесь и установите оба вида противоугонных средств. Автосигнализация и иммобилайзер не мешают работе друг друга, зато автомобиль будет вдвое надёжнее защищён от посягательств извне. Не скупитесь — создайте многоуровневый способ защиты. Ведь в случае кражи автомобиля потеряете значительно больше.
