Почему вырезать сажевый фильтр – плохая идея и как продлить ему жизнь?

Замена сажевого фильтра на новый гарантированно решает проблему?

Замена сажевого фильтра невыгодна по деньгам и не дает гарантии, что фильтр будет служить долго. Некоторые автолюбители полагают, что раз машина выпущена с сажевым фильтром, значит, без него она уже не может правильно работать. Это не так.

Например, бмв Х5 Е70 первых годов выпуска шли на Россию без сажевого фильтра, а их аналоги из Европы имели сажевый фильтр, американские машины шли уже с сажевым фильтром и мочевиной AdBlue.

Сажевый фильтр и система впрыска мочевины – это дополнительные системы улучшения экологичности автомобиля. Только с ними машины могут укладываться в законные евронормы 4 и 5 в тех странах, где они установлены.

В России машины без сажевого фильтра и мочевины спокойно впишутся в существующие евронормы, рассчитанные на качество топлива. Нельзя иметь евро-4 без соответствующего топлива. Машины с правильно удаленными системами сажевого фильтра и AdBlue работают абсолютно точно соответствуют всем заводским параметрам и ведут себя корректно.

Вихревые заслонки перекрывают часть впускного канала, тем самым уменьшая площадь сечения канала. Проходимое количество воздуха немного уменьшается, при этом увеличивается скорость движения воздуха, создается вихрь. Это нужно для того, чтобы в цилиндре улучшить смешивание воздуха и топлива. Все хорошо, но на большинстве двигателей вихревые заслонки выполнены из пластика не очень высокого качества.

Со временем при пробегах от 100 т. км отложившиеся на вихревых заслонках наросты от системы ЕГР (ведь никто не делает необходимую по обслуживанию промывку клапан ЕГР раз в 60000 км) вместе с температурой делают пластик хрупким, он обламывается и засасывается в двигатель, далее следует капитальный ремонт.

Без вихревых заслонок двигатель в некоторых средних режимах потеряет крутящий момент, но никогда не умрет от попадания кусочков пластика в цилиндры. Потерю крутящего момента элементарно скомпенсировать чип тюнингом, при этом можно сэкономить на смежных работах по перепрограммированию блока управления двигателем по мощности и вихревым заслонкам одновременно.

Просто снять вихревые заслонки не получится, так как часто на пробегах элементы управления вихревыми заслонками имеют неисправности по электронике и механике.

Как лучше чистить сажевый фильтр

Каждый из описанных способов очистки по заверениям производителей обеспечивает качественный результат. Каждый метод имеет преимущества и недостатки в плане реализации. В случае промывки со снятием потребуется испытать трудности с демонтажем элемента в корпусе, затратить определенное количество времени на промывку, а также заплатить денежные средства за 5 литров промывочной жидкости. Плюсами способа можно считать его простоту и отсутствие необходимости иметь под рукой специальное диагностическое оборудование для того, чтобы принудительно активировать систему самоочистки.

Второй способ существенно экономит время, но может оказаться даже более затратным по финансам сравнительно с первым. В этом случае зачастую требуется оборудование не только для распыла очистителя и смывки, но и диагностический сканер для принудительного дожигания сажи. По этой причине процедуру очистки без снятия предпочтительнее выполнять на СТО силами опытных специалистов за дополнительную плату

Третий способ дешевле и быстрее, но уступает другим по эффективности. Многие автолюбители больше относят два последних решения по очистке без снятия скорее к профилактическим методам, которые необходимо регулярно выполнять при условии незначительных загрязнений дизельного катализатора. Для серьезной очистки сильно забитый элемент нужно однозначно снимать.

Напоследок еще раз напомним, что своевременная очистка сажевого фильтра дизельного автомобиля способна существенно продлить срок службы детали и на практике обойдется намного дешевле полной замены указанного элемента на новый.

Принцип работы

Сажевый фильтр призван предотвращать/минимизировать попадание сажи в атмосферу. Он является частью глушителя и основная его задача – очистка отработавших газов. Однако, не стоит сравнивать это устройство с катализатором, потому как каталитический нейтрализатор борется с выхлопными газами, тогда как фильтр – лишь с сажей в них.

Сажевый фильтр функционирует в два этапа:

I ступень – захват сажи. На данном этапе частицы сажи оседают на стенках фильтрующего элемента, которые по своему виду напоминают ячейки. При этом, сажа не остается здесь полностью, а только частицы размером более 0,5 мкм. Остальная “мелочь” выходит вместе с газами наружу, хотя процент таких осадков невелик – порядка 10%!

II ступень: регенерация. Трудоемкий процесс очищения ячеек фильтрующего элемента от сажевых осадков. Процедура проходит согласно регламенту, предписанным производителем.

Взаимодействие с каталитическим нейтрализатором

На дизеле (по сравнению с бензиновым мотором), по большей части, катализатор не применяется по причине различий систем зажигания двигателей (свечи зажигания отсутствуют). Но крупные автомобильные концерны (VW Group) активно работают в этом направлении и создают комбинированные схемы сажевый фильтр/каталитический нейтрализатор.

Рекомендуем: Как устранить скрип дворников по стеклу автомобиля

Конструкция совмещенного фильтра:

• боковины корпуса очистительного устройства состоят из каталитического материала (зачастую, это титан). Посредством этого происходит сгорание и окислительные процессы отработавших газов (угарный, углекислый);
• внутренние ячейки имеют каналы малого сечения (состоят из карбида кремния), которые не пропускают в атмосферу частицы сажи.

Пассивная регенерация

Имеет место быть только на совмещенном устройстве, где каталитический нейтрализатор провоцирует процесс очищения посредством высоких температур. Сажевый фильтр нагревается до 300-500О C, при которых элементы сажи окисляются и сгорают.

Происходит это следующим образом:

1. В каталитическом нейтрализаторе азот и кислород образуют химическую реакцию. Результат взаимодействия – образование диоксида азота.
2. Диоксид азота взаимодействует с сажей, и на выходе получается угарный газ/окись азота.
3. Финальная стадия: кислород образует химическую реакцию с окисью азота/угарным газом. Появляется углекислый газ и диоксид азота.

Так сажевый фильтр проходит очистку, но при условии продолжительных поездок.

Процедура очищения производится при езде на высоких оборотах двигателя. Таким образом удается достичь разогрева элемента фильтрации приблизительно до 600O С. При такой температуре проходит аналогичный описанному выше процесс химических реакций с последующим очищением ячеек.

Все, что требуется водителю при принудительной регенерации – поддерживать необходимые обороты мотора. Все остальное происходит под надзором электронной системы – считывается информация с датчиков:

• Забитый сажевый фильтр

  воздуха;

• температурных датчиков отработавших газов;
• датчиков давления, которые имеет сажевый фильтр.

По окончанию процедуры очистки давление возвращается к исходным показателям, что говорит о завершении регенерации.

Фильтр при отсутствии каталитического нейтрализатора и автоматическая регенерация

Сажевый фильтр может и не совмещаться с катализатором. Каталитический нейтрализатор в таком случае находится перед элементом фильтрации, и эти два устройства никак не соприкасаются. Подобную схему применяют Ford, Peugeot, Toyota и другие.

Здесь процесс очищения проходит иначе. При определенном пробеге (с точной периодичностью в несколько сотен километров) электроника автомобиля самостоятельно впрыскивает особую присадку (на основе Церия) в тяжелое топливо:

• когда сажевый фильтр забивается, система впрыска поставляет данную присадку в камеры сгорания. При выходе отработавших газов фильтрующий элемент внутри нагревается до очень высоких температур (от +650 до +750О С), что раскаляет устройство;
• церий не вступает во взаимодействие с топливом и проходит вместе с отработанными газами в устройство фильтрации. В момент соприкосновения вещества с фильтром (сетка), оно воспламеняется и повышает температуру к +900-1000 О С;
• частицы сажи окисляются и сгорают.

Рекомендуем: Как избавиться от запаха в автомобиле

Данный температурный режим способствует регенерации фильтрующего элемента. Выпускной тракт остается невредимым благодаря применению в нем высокопрочных материалов.

Для топливной присадки отведена специальная емкость. Сама присадка рассчитана на 100 000 километров, хотя этот показатель может сократиться при эксплуатации автомобиля на некачественном топливе.

Решать проблему нужно срочно

Эксплуатировать машину с забитым сажевым фильтром не рекомендуется, так как в скором времени это приведет к серьезным и дорогостоящим проблемам. Объясним почему.

Во-первых, автомобили с сажевым фильтром умеют его «прожигать». Прожигание буквально так и происходит: блок управления двигателем активирует соответствующий режим работы двигателя, во время которого создается богатая топливная смесь. Излишки несгоревшего в цилиндрах топлива догорают в выпускной системе и в каналах сажевого фильтра, вместе с тем уничтожая скопившуюся там сажу. Однако во время этого процесса много топлива уходит из цилиндров в масляный поддон, попутно смывая масляную пленку со стенок цилиндров. Удивительно, но после пары прожигов, особенно неудачных, можно наблюдать увеличение уровня моторного масла. Разумеется, это уже не масло как таковое, а смесь с топливом. Ее защитные и смазывающие свойства неудовлетворительны.

Во-вторых, забитый сажевый фильтр может разрушиться. Но до этого его низкая проходимость отразится на здоровье турбины: велики шансы, что повышенное давление в выпускном коллекторе приведет к выдавливанию масла из картриджа турбины в ее «холодную» часть. Масло начнет попадать во впускной коллектор и будет скапливаться в интеркулере. Бывали случаи, что избыток масла прорывается в цилиндры и приводит к гидроудару либо неконтролируемому горению, повышающему скорость работы мотора до запредельной. В этих случаях мотору наносится практически непоправимый ущерб.

При повышении противодавления в выпуске также будет происходить износ подшипников вала турбины. Также из-за забитого сажевого фильтра может выйти из строя клапан системы EGR. При разрушении керамической матрицы фильтра трубы выхлопной системы практически полностью закупориваются ее осколками. В этом случае повышается давление в глушителе, выхлопные газы находят выход даже через прокладку выпускного коллектора. Такие вопиющие случаи, при которых мотор буквально еле работает и едва держит холостой ход, встречаются на практике.

Как увеличить срок службы фильтра DPF?

Основное, что должен помнить водитель, — это наиболее частая езда за городом с более высокой скоростью. После каждых 150 км езды по городу автомобиль должен проехать по маршруту, скоростной автомагистрали или шоссе, и это должно занять как минимум несколько минут.

Чем чаще машина выезжает за город, тем лучше.

Что следует помнить при использовании автомобиля с DPF?

• Избегать резкого ускорения с низких оборотов, это приводит к попаданию большого количества сажи в DPF.
• Использование определенных видов топлива от проверенных заправок с низким содержанием серы. Использовании моторных масел, предназначенных для использования в автомобилях с фильтрами DPF — так называемые Низкое содержание золы. Это моторные масла, которые содержат небольшое количество присадок, предотвращающих износ моторного масла. Именно эти добавки вызывают образование сажи при сгорании масляной основы.

Также следует помнить о влиянии сажевого фильтра DPF на долговечность двигателя и его комплектующих. Какие элементы отрицательно влияют на долговечность сажевого фильтра?

• Изношенные поршневые кольца — они вызывают попадание моторного масла в камеры сгорания. Сгорание моторного масла является причиной образования большого количества дыма и технического углерода.
• Изношенные форсунки Common Rail — неправильное распыление топлива в камерах сгорания. Слишком много топлива по отношению к количеству воздуха вызывает сильное задымление и большое количество сажи.
• Повреждение турбокомпрессора — это может быть причиной попадания моторного масла во впускную систему и далее в камеры сгорания. Горение моторного масла вызовет больше дыма и копоти.
• Забитый воздушный фильтр — препятствует потоку воздуха в турбокомпрессор и камеры сгорания, что приводит к тому, что у них слишком мало воздуха. Сжигание слишком богатой смеси вызывает большое количество дыма и сажи.
• Поврежденный (или загрязненный) расходомер воздуха — из-за неправильных показаний компьютер ЭБУ не сможет выбрать правильное количество топлива в соответствии с количеством воздуха. Это может привести к тому, что в камеры сгорания будет впрыскиваться слишком много топлива по отношению к количеству воздуха. И это, как мы уже знаем, является причиной образования большого количества черного дыма и сажи, что забивает фильтр DPF.
• Изношенные свечи накаливания — они не могут должным образом нагревать камеры сгорания, поэтому выброс сажи намного выше, чем стандартный в первые минуты езды.

Виды сажевых фильтров

Для регенерации сажи
разработали фильтры 2 видов.

Сажевик с каталитическим покрытием

Устройство ставят
рядом с мотором. На входе должна создаваться высокая температура. В этом
элементе есть керамическая матрица, состоящая из множества небольших каналов,
которые устроены так, что через один ряд торцы или открыты, или закрыты для
принятия отработанных газов. Пористые стенки создают фильтрующий эффект. Проходя
через них, сажа оседает, затем подвергается окислению катализатором.

Частицы сажи — твердое
вещество, постепенно накапливающееся в фильтре. Поэтому фильтр нужно периодически
чистить. Регенерация бывает пассивной и активной. При пассивной регенерации
находящиеся в саже вредные вещества после контакта с кислородом преобразуются в
безопасную углекислоту. Активная регенерация — сложный процесс, за ним следят
сразу два датчика.

Автоматический сажевик

Он размещен за
каталитическим нейтрализатором. Применение присадок позволяет увеличить
температуру выхлопа до максимума, в результате сажа нейтрализуется. Датчики
срабатывают, как только фильтр заполняется сажевыми отложениями. Матрица
изготовлена из материала, способного долгое время выдерживать повышенные
температур.

Расборка сажевого фильтра

УСТРОЙСТВО САЖЕВОГО ФИЛЬТРА И ПРИНЦИП ЕГО ДЕЙСТВИЯ

Сажевый фильтр имеет простое устройство, в основе которого лежит ячеистая мембрана. Она изготавливается из карбида кремния и представляет собой множество малых каналов, соединенных перемычками. Использование подобной конструкции и материала обеспечивает фильтру следующие характеристики:

• высокий порог температуры;
• устойчивость к скачкам температуры;
• большой ресурс работы;
• высокая прочность.
• Благодаря этому, он способен длительно выполнять свою задачу, перехватывая миниатюрные частицы сажи на пути выхлопа.

Принцип действия такого устройства ничем не отличается от обычного фильтра. Частицы сажи попросту остаются в мембранной системе, не выходя наружу. Так как все отработавшие газы пропускаются через данный фильтр, система способна блокировать существенную часть сажи в процессе выхлопа.

Но важно помнить, что фильтр постоянно заполняется частицами сажи, что приводит к снижению пропускной способности. Для их устранения проводится регенерация, которая предусмотрена самой структурой элемента

Забит сажевый фильтр на дизеле: признаки и последствия

Роль «сажевика» такова, что он только отнимает силы у двигателя. Дело в том, что сажа постоянно накапливается внутри него, создавая сопротивление движению отработанных газов. В городе этого не заметить, а вот на трассе автомобиль с едва заполненным фильтром будет ускоряться менее охотно. Впрочем, езда по загородному шоссе очень полезна для дизельного двигателя, позже мы объясним почему.

Так или иначе, незначительное падение тяги заметить тяжело

Гораздо легче и полезнее обратить внимание на приборное табло, где специальная лампа или комбинация светодиодов обрисуют тяжесть проблемы. Точный ответ, что означает тот или иной значок, можно найти только в инструкции к машине

В качестве примера предлагаем рассмотреть алгоритм сигнализации проблем с DPF на автомобилях VAG:

• Иконка DPF. Фильтр почти полон, за плечами не одна безуспешная регенерация, но шанс выжечь сажу штатными средствами еще есть. Как только значок подсветился, в срочном порядке выезжайте на трассу. Что к чему и почему, мы расскажем.
• Чек + DPF. Верный признак того, что «сажевик» забит. Компьютер переходит в аварийный режим, оставляя владельцу единственную возможность – выжечь сажу особым режимом.

• Средний расход топлива на 100 км внезапно увеличился на 1-2 литра.
• Вырос уровень масла в двигателе в результате попадания солярки в картер.

Объяснение этим событиям одно – безуспешная регенерация (выжигание сажи штатными средствами). Цель прожига – повысить температуру в сажевом фильтре, чтобы сажа выгорела (преобразовалась в углекислый газ) и каналы матрицы снова стали свободными. Повышают эту самую температуру в основном за счет послевпрыска топлива, чтобы ДТ догорало в «сажевике». Если не соблюдать предписания производителя по поводу режима езды во время регенерирующего мероприятия, то успешного результата не получить. Попытки прожига будут часто повторяться, что в итоге приведет к упомянутым вещам – возрастанию расхода солярки и уровня масла.

От идеи пустить все на самотек рекомендуем отказаться. Когда сажевый фильтр почти забит, то машина ведет себя не лучшим образом, ведь аварийный режим – это сплошные ограничения по скорости и текущему расходу топлива. Если этот факт не останавливает, то итог «игнора» экстренного оповещения сработает в любом случае: при полностью забитом очистителе машина глохнет и не заводится, либо заводится и сразу останавливается.

Рекомендации

На практике, сажевый фильтр требует больше внимания, чем может показаться на первый взгляд. Следует помнить, что неправильное удаление сажевого фильтра или его неисправности могут привести к постоянным попыткам регенерации.

В отдельных случаях это становится причиной повышения уровня масла за счет попадания большого количества топлива в систему смазки. Результат – дизель идет в разнос. При этом разнос дизельного двигателя наступает как при наличии фильтра, так и при удаленном сажевом фильтре.

Единственный способ проконтролировать процесс сводится к постоянному контролю уровня масла. Если уровень повышен, сажевый фильтр и систему регенерации нужно проверять, а также полностью удалять неисправный сажевый фильтр и отключать систему, грамотно удалить ошибки сажевого фильтра и т.д.

Преимущества регулярной профилактики, чистки и промывки

Срок службы сажевого фильтра напрямую зависит от общего количества самоочисток, которые инициировал ЭБУ. Чем чаще деталь самоочищается, тем большее количество платины-катализатора выгорает под воздействием повышенной температуры. Главным плюсом постоянного обслуживания выхлопной системы дизеля является экономический аспект, а также возможность эксплуатации мотора со стабильно оптимальными показателями. Если дизельный ДВС находится в условиях, которые приводят к повышенному нагарообразованию, тогда профилактическая чистка сажевого фильтра намного выгоднее езды без его обслуживания вплоть до самой замены. Это четко выражается в финансовом плане. Исправный дизельный двигатель с очищенным фильтром всегда отдает полную мощность, умеренно расходует топливо, легко запускается, не вредит окружающей среде, надежность и общий ресурс ДВС повышаются.

Желательно дополнительно чистить элемент на каждом плановом ТО, после устранения неполадок с топливной аппаратурой или ремонта самого двигателя. Одним словом, чистка требуется как для профилактики, так и после ликвидации причин продолжительных сбоев в работе дизеля, которые приводят к образованию нагара на фильтрующей сажу сетке.

Дополнительно можно продлить «жизнь» детали путем использования специальных присадок в дизельное топливо. Такие присадки позволяют улучшить ряд параметров в процессе эксплуатации дизеля. Отдельная группа добавок направлена на то, чтобы процесс нагарообразования стал менее интенсивным, а также нацелена на уменьшение общего количества и понижение температуры в процессе автоматической самоочистки очищающего элемента.

Присадка в дизель помогает солярке полноценно сгорать в цилиндрах, что снижает количество сажи в выхлопных газах двигателя. При самоочистке нет необходимости долго калить катализатор дизеля, выгорание катализатора в этом случае становится менее интенсивным. Если мотор исправен, заливается солярка хорошего качества, а также регулярно используется присадка один раз в 2-3 тыс. км пробега, тогда дополнительная очистка фильтра может и вовсе не потребоваться.

Как правильно удалить сажевый фильтр из автомобиля?

Перед началом удаления очистительного устройства необходимо убедиться в наличии скорректированного программного обеспечения для двигателя. ПО работы дизелей с удаленным фильтром существует не для всех моделей автомобилей.

Корректная процедура удаления сажевого фильтра состоит из:

• вырезки керамического сотового наполнителя;
• аккуратной заделки отверстия или установки пламегасителя;
• полноценного программного удаления фильтра.

Процедура удаления сажевого фильтра применяется тюнинговыми ателье, которые форсируют дизельные двигатели. Параллельно удаляются вихревые заслонки, стоящие на впуске, и глушится клапан рециркуляции выхлопных газов EGR.

Методы удаления

Для демонтажа фильтра имеется всего одна методика — механическое удаление сотового наполнителя, а затем корректировка программы. Обе операции должны производиться совместно, любые другие методики недопустимы.

Подготовленный к удалению наполнителя фильтр

Физическое удаление компонента

Убрать фильтр можно следующим образом:

1. Демонтировать выхлопную трубу вместе с сажевым фильтром.
2. Снять фильтр.
3. Удалить термозащитные экраны и щитки.
4. Распилить корпус фильтра болгаркой и выбить керамический сотовый наполнитель. В зависимости от формы и конструкции устройства керамический наполнитель выбивается целиком или частями.
5. Заварить прорезь в корпусе фильтра. Для сварки применяется стандартный полуавтомат или аргоновая установка.
6. Установить фильтр на штатное место и смонтировать выхлопную трубу назад.

Некоторые владельцы монтируют на место сажевого фильтра даунпайп, который призван убрать неприятный звук резонанса в пустом корпусе.

На фотографиях приведены этапы удаления наполнителя из сажевого фильтра автомобиля Фольксваген Каравелла.

Корпус фильтра разрезан

Хорошо виден слой сажи

Остатки сажи на стенках корпуса

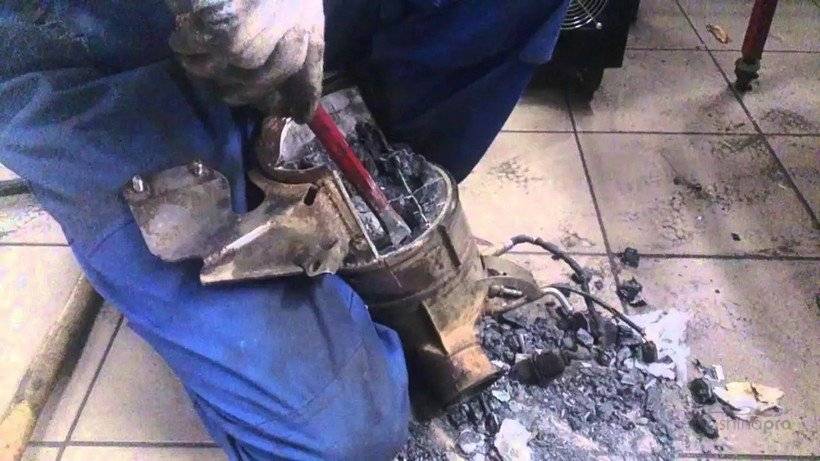

Выбивание наполнителя

Стыковка половин корпуса

Нанесение антикоррозионной защиты на шов

Программное удаление компонента

Примерная последовательность выполнения работ:

1. Считать штатную прошивку блока управления и сохранить ее на компьютер. Считывание выполняется непосредственно через разъем блока управления или через диагностическую колодку OBD-II. Способ зависит от модели автомобиля и особенностей конструкции системы управления.
2. Откорректировать прошивку, удалив из нее алгоритмы управления сажевым фильтром.
3. Залить измененное программное обеспечение обратно в блок управления. Программа должна обеспечить возможность проведения диагностики электроники, поскольку при корректировке эта функция зачастую удаляется.
4. Провести тестовые прогоны двигателя для проверки отсутствия ошибок.

Преимущества удаления сажевого фильтра

К положительным аспектам удаления относятся:

• небольшой рост мощности двигателя из-за снижения сопротивления потоку выхлопных газов;
• нет необходимости слежения за состоянием фильтра и отсутствуют затраты на запасные части;
• снижается расход топлива из-за отсутствия алгоритма регенерации;
• меньшая температура нагрева выпускного коллектора;
• нет необходимости стоять и ожидать окончание регенерации (прерывать процедуру не рекомендуется);
• нет потребности в периодических поездках по трассе, необходимых для очистки сажевого фильтра;
• возможность использования для двигателя универсального моторного масла, предназначенного для дизельных и бензиновых моторов.

1. Выброс частиц сажи из выхлопной трубы, заметный визуально на некоторых режимах работы.
2. Ограничение въезда на территорию ряда государств, требующих соблюдения экологических нормативов.
3. Увеличение оборотов турбокомпрессора, из-за чего может стать слышимым свист при работе.
4. Снятие автомобиля с гарантийного обслуживания. Поскольку сажевый фильтр удаляется на машинах с пробегом, то этот недостаток считается незначительным.

Дизельный сажевый фильтр — почему он называется сухим? Как он устроен? Как его обслуживать?

Сначала давайте рассмотрим разницу между «сухим» DPF-фильтром и «мокрым» FAP-фильтром.

Основным из них является то, что фильтры FAP имеют резервуар и систему дозирования специальной добавки (жидкость Eolys или другая), которая предназначена для понижения температуры сажи в фильтре примерно на 200 градусов C. В фильтрах DPF используется сухой метод, который состоит из впрыска топлива в такте выпуска, который предназначен для повышения температуры выхлопных газов в фильтре и сжигания сажи.

Теоретически, из-за более низкой температуры самовоспламенения сажи, фильтры FAP работают немного лучше и служат дольше. В последние годы появились присадки к дизельному мотору (используются непосредственно в топливном баке), которые можно использовать в автомобилях с DPF для понижения температуры самовозгорания сажи в них. Это особенно рекомендуется для автомобилей, ездящих в основном по городу и на коротких маршрутах.

Дизельный сажевый фильтр DPF — конструкция

Сажевый фильтр является частью системы выпуска отработавших газов. Он установлен за катализатором. Внешний вид также напоминает катализатор — его помещают в круглую или плоскую металлическую банку.

При длительной эксплуатации ряда автомобилей с дизельными двигателями выяснилось, что чем ближе производитель устанавливал фильтр, тем медленнее он забивался. Это логично — пары, которые имеют более высокую температуру, попадают в него.

Сажевый фильтр DPF контролируется компьютером ECU. Компьютер собирает информацию от датчиков давления (датчиков перепада давления), установленных до и после фильтра DPF. До и после фильтра также имеются датчики температуры выхлопных газов.

Что внутри круглого или сплющенного металлического корпуса? Керамическая вставка, в которой имеется параллельная структура из трубочек. Структура очень сложная с точки зрения конструкции.

Каждый канал закрыт, входные каналы (со стороны двигателя) закрыты со стороны глушителя. Выпускные каналы, в свою очередь, закрыты со стороны двигателя.

Так как же выхлопные газы выходят из сажевого фильтра? Между каналами есть стены (так называемый Wall Flow), в которых пористые микроканалы находятся друг за другом. Их размер выбран таким образом, чтобы они могли удерживать твердые частицы.

Что делает фильтры такими дорогими? Сложная конструкция и тот факт, что внутренняя часть канальцев покрыта платиной или другим драгоценным металлом.

Что такое сажевый фильтр на авто?

DPF задерживает
частицы сажи, которые содержат отработанные газы дизельного двигателя. С 2009
года фильтры стали обязательными к применению, до этого использовались только
на тяжелых грузовиках. Они уменьшают содержание вредных веществ в выхлопе на
90%. Сажа оседает на стенках компонента, что со временем приводит к его
засорению – появляется необходимость чистки (регенерации). Способ чистки
зависит от вида элемента. Распространены фильтры таких видов:

• с каталитическим покрытием (состоит из керамической
  матрицы с каналами, фильтрующими выхлоп);
• с активным восстановлением (содержит присадку, которая
  автоматом вспрыскивается в топливо, когда электронная система определит
  факт засорения).

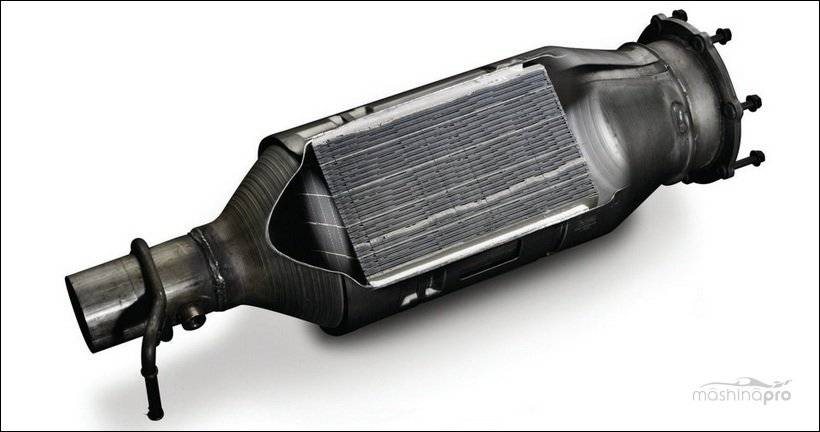

Сажевый фильтр в разрезе

В присадке
самоочищающегося элемента содержится церий — химический элемент, способствующий
разрушению сажевых отложений. Запасы присадки нужно восполнять через каждые 80
000 км. Присадка расходуется быстрее, если применяют некачественное топливо.

Что делать с забитым фильтром DPF, как удалить

Вариантов не так уж много, всего три:

1. Удаление сажевика.
2. Реставрация.
3. Замена.

Третий вариант, как мы понимаем, самый затратный и на него соглашаются немногие. Цена нового фильтра DPF в зависимости от модели автомобиля может достигать 150 000 рублей. Это явно не про нас, хотя время от времени в практике случается и такое. Реставрация фильтра обойдется дешевле, но не будет гарантировать полное соответствие параметров ЭСУД и восстановленного элемента. А это значит, что вариант этот временный. Тем не менее и восстановленные сажевые элементы могут продержаться до 45-60 тысяч пробега. Такой вариант решения проблемы привлекает ценой и скоростью выполнения операции.

Операция проходит достаточно быстро. Сначала фильтр снимают с автомобиля, вскрывают корпус и выбивают фильтрующий элемент. После этого банка заваривается, шов аккуратно зачищается и автомобиль отправляется на пост компьютерной диагностики, где выполняется обязательное перепрограммирование электронного блока управления. Теперь можно навсегда забыть о неприятностях с сажевым фильтром и их последствиями.
