Прокачка топливной системы дизельного двигателя

5.2.6. Заливка и прокачка топливной системы

 ЗАЛИВКА И ПРОКАЧКА

1. После разъединения части системы подачи топлива или после полной
выработки топлива в баке, топливную систему необходимо заполнить
и прокачать.

2. Большинство моделей оснащено ручной грушей заправки, установленной
в правом углу двигательного отсека, в линии питания к топливному
фильтру. Если такой груши нет, а также на поздних моделях с системой
впрыска Bosch, ее нужно установить (они имеются в продаже у представителей
Renault), или используйте альтернативную процедуру.

3a. На моделях, оснащенных грушей заправки, ослабьте штуцер
прокачки, установленный на верху топливного насоса около входной
соединительной муфты.

3b. Затем несколько раз сожмите грушу, пока из штуцера не
потечет топливо без воздушных пузырей (обратитесь к иллюстрациям).
Затяните штуцер прокачки и продолжайте качать грушу, пока
не почувствуете устойчивое сопротивление. Попытайтесь запустить
двигатель на этом этапе, нажимая до упора педаль газа и включая
стартер. Не включайте свечи накала. Если двигатель не запускается
в течение 15 секунд, включите свечи накала, и затем снова
попробуйте запускать двигатель.

4. На моделях, не оборудованных грушей заправки, двигатель будет
трудно запустить. Чтобы не повредить свечи накала и аккумулятор,
проверните коленвал двигателя стартером в течение 4-5 секунд, а
затем выдерживайте паузу в 8-10 секунд. Как только двигатель запустится,
позвольте ему работать в режиме оборотов быстрого холостого хода,
пока не стабилизируются обороты холостого хода. Выключите двигатель
и запустите его снова.

5. Для всех моделей, если в систему попало большое количество воздуха,
оберните ветошью соединительную муфту возврата топлива на верхней
части насоса, затем ослабьте муфту. Сжимайте грушу заправки до тех
пор, пока из соединительной муфты не потечет топливо без воздушных
пузырей — на моделях без груши, введите топливо в насос шприцом.
Затяните соединительную муфту и вытрите пролитое топливо.

6. Если воздух попал в трубки форсунок, оберните ветошью соединительные
муфты на форсунках, затем ослабьте муфты. Проверните двигатель стартером,
пока из соединительной муфты не потечет топливо без воздушных пузырей,
затем затяните муфту. Вытрите пролитое топливо.

Будьте готовы заглушить двигатель, если он заведется.

7. Попытайтесь запускать двигатель, нажимая до упора педаль газа
и включая стартер. Сначала не включайте свечи накала, однако если
двигатель не запускается в течение 15 секунд, включите свечи накала
и затем снова попробуйте запускать двигатель.

Устранить воздушную пробку на дизельном авто

Теперь узнаем, как выгнать воздух из топливной системы дизеля

Для таких моторов устранение воздуха из системы без опоздания крайне важно. В дизельных ДВС имеется ТНВД, и когда воздух подсасывается, давление в ТНВД падает, нужного для продуктивного впрыска значения не достигает. Соответственно, крайне плохо запускается мотор, обороты держатся нестабильно, агрегат глохнет на ходу

Соответственно, крайне плохо запускается мотор, обороты держатся нестабильно, агрегат глохнет на ходу.

Безусловно, воздушная пробка вредна и для бензиновых силовых агрегатов, но всё же, не так опасна, как для дизеля. Просто дизельный агрегат более чувствителен, и владельцам таких машин нужно это знать. Например, много проблем вызывает у дизельного мотора попадание газа или воды в топливо, не говоря уже о воздухе.


Для определения того, что в ТС дизеля попал воздух, используется методика проверки по топливопроводам ТНВД. Они отсоединяются он форсунок. Дальше ассистент вращает стартер, а владелец автомобиля смотрит, идёт ли горючее из шлангов. Если нет, в системе воздушная пробка.

Как и в вышеописанном случае, для начала прокачивается фильтр. Если в автомобиле не предусмотрен ручной насос для подкачки, придётся задействовать стартер. Это не лучший способ, так как просаживается аккумулятор, но что делать.

Фильтр можно также снять, просушить, стакан вытереть насухо, всё собрать на место. Далее:

  • соединить шприц с верхним штуцером фильтра при помощи куска шланга (их бывает два: один для прокачки сверху, другой – для слива снизу);
  • из шприца вынуть поршень, вставить трубку пылесоса и плотно зафиксировать;
  • открутить штуцер и включить пылесос на 15 секунд, пока в шприце не появится пена и он не заполнится соляркой;
  • закрутить штуцер, и запустить ДВС.

Дальше прокачивается уже насос ТНВД, с вдетыми магистральными шлангами.

  1. Болт 7, расположенный между 4 штуцерами подаваемых и обратных шлангов, нужно вывернуть.
  2. Подкачать топливо, пока оно не начнёт выходить из отверстия от болта 7.
  3. Затем ввернуть болт обратно, но не до конца. Продолжать подкачивать топливо, оно будет выходить с пузырьками воздуха.
  4. Снова вынуть болт, качать топливо и следить за тем, как выходит горючее.

По топливной струе, выходящей из отверстия, можно сделать 3 вывода.

  1. Если оно выталкивается с перерывами и определёнными порциями, значит, всё с системой нормально, основной топливный насос функционирует хорошо.
  2. Если горючее бьёт не прекращающейся струей, это нехороший знак, свидетельствующий о проблемах с ТНВД. Скорее всего, поломался плунжер.
  3. Если топливо вообще не показывается, опять же, проблемы с насосом.

ТНВД отремонтировать самостоятельно вряд ли получится. Насос этот в конструктивном плане очень сложный. Лучше доверить его настройку профессионалам.

Перед демонтажем насоса, если он будет самостоятельно сниматься, нужно не забыть установить все шкивы по меткам.

Если горючее выходит порциями, то, как и говорилось, это к лучшему. Насос в порядке, но воздух надо выкачать полностью.

  1. Болт 7 вворачивается на место, затягивается ключом.
  2. Снимается один из шлангов, топливо подаётся и нужно следить за тем, выходит ли оно из штуцера снятой трубки. Если нет, штуцер немного расслабить (2 оборота) и снова проверить. Остановиться, как только горючее будет выходить.
  3. Также поступить с остальными шлангами и их штуцерами. Если топливо будет идти со всех отверстий после вращения коленвала, значит, можно всё обратно затянуть.

Дальше нужно обратно вдеть шланги в форсунки. Попросить ассистента продолжить вращать вал. Как только солярка начнёт просачиваться из-под гаек форсунок, нужно их затянуть до конца.

Некоторые делают наоборот: сначала затягивают гайки форсунок, а уже после начинают выкачивать воздух из штуцеров насоса. Такой способ тоже действенный, но он долгий, и аккумулятор уж точно сядет, если нет ручного насоса.

По стартеру: ему нужно давать передышку через каждые 12 секунд непрерывной работы на одну минуту. Это прописано в инструкции, и не стоит её нарушать.

Видео: как прокачать воздух из дизеля

Получается, что выгнать воздух из ТС совсем несложно. Нужно только попросить ассистента помочь. В процессе выкачивания воздуха, вместе с ним будет выходить топливо. Надо позаботиться о чистоте и экономии, и подставить под штуцера пустые и широкие ёмкости.

  • Абсолютно легально (статья 12.2);
  • Скрывает от фото-видеофиксации;
  • Подходит для всех автомобилей;
  • Работает через разъем прикуривателя;
  • Не вызывает помех в радиоприемнике и сотовых телефонах.

Источник ozapuske.ru

Другие способы прокачки топливной системы дизельного двигателя

Итак, выше мы рассмотрели основной способ, как прокачать топливную систему дизеля. При этом многие специалисты и опытные автолюбители отдельно указывают, что в ряде случаев подобные попытки прокачать насос могут иметь серьезные последствия для системы питания.

Обратите внимание, причина таких опасений заключается в том, что если имеются механические повреждения, прокачка таким способом может нанести непоправимый ущерб. Давайте рассмотрим другие существующие способы

Прежде всего, ослабляется болт на магистрали обратной подачи топлива (так называемая «обратка»). Далее следует внимательно следить за тем, как будет выходить топливо. Если видны пузырьки воздуха, тогда это значит, что система завоздушена.

Если это так, можно взять простой насос для накачки шин или компрессор. Далее с топливного насоса снимается шланг, вместо него ставится шланг воздушного насоса. Основная идея в том, что происходит накачка, которая позволяет повысить давление в системе. Это давление дает возможность перекачать дизтопливо в топливный насос.

Еще один способ прокачки можно охарактеризовать, как «бытовой», так как он предполагает использование домашнего пылесоса. Главное, чтобы устройство имело достаточную мощность.

Итак, сначала снимается топливный фильтр, просушивается его корпус. Затем отдельные элементы протираются, затем производится обратная сборка. Далее понадобится обнаружить два штуцера на корпусе фильтра. Один из штуцеров нужен для слива дизтоплива, а другой подойдет для прокачки.

Приготовив пылесос, также нужен обычный медицинский шприц и шланг длиной 30-40 см. Для этих целей рекомендуется использовать прозрачный тип шланга. Шприц вставляется в шланг, а другой конец шланга надевается на штуцер прокачки.

Далее из шприца вытаскивается поршень, а в шприц вставляется трубка пылесоса. Главное, добиться надежной фиксации и плотной посадки. Также места соединений можно уплотнить, надевая отрезки шлангов разного диаметра, наматывая изоленту и т.д.

Теперь можно немного открутить штуцер, после чего включается пылесос. Через несколько секунд в шприце можно будет увидеть желтоватую пену. Это и есть смесь солярки и воздуха. Дальнейшая прокачка сводится к тому, чтобы вместо пены шприц заполнило чистое дизтопливо.

Рассмотрим еще одно решение, позволяющее в некоторых случаях быстро прокачать топливную систему дизеля. Для этого достаточно полностью заполнить корпус топливного фильтра дизельным топливом, после чего двигатель запускается. Далее нужно дать мотору поработать на высоких оборотах, в результате чего происходит прокачка системы питания.

Статья расскажет, как прокачать топливную систему дизеля. Острая необходимость донести до некоторой части водителей дизельных автомашин, ошибочно полагающих, что достаточно лишь прокачать насос, вынудила нас попросить экспертов дать грамотную информацию. Вариант прокачки дизельной системы, описанный выше, совершенно не подходит. Дело в том, что, если есть в системе механические повреждения, подобная процедура крайне опасна.

Как прокачать топливную систему дизеля другими способами? Об этом и пойдет речь в публикации.

Замена топливного фильтра дизельного автомобиля

Легковой дизельный автомобиль среди наших автолюбителей занял прочную позицию надежной, экономичной и мощной машины. Эксплуатируя автомобиль с дизельным двигателем, автолюбитель обязательно проводит плановое ТО. По сравнению с бензиновым автомобилем, набор запасных частей увеличился на одну позицию. К стандартному набору, состоящему из воздушного, масляного и салонного фильтров, добавиться топливный фильтр!

Топливный фильтр дизельного автомобиля. Как работает, зачем нужен, функции

Пренебрегать заменой топливного фильтра дизельного автомобиля не стоит. Дело все в том, что современная топливная аппаратура дизельного двигателя, очень требовательна к качеству топлива. Малейший сбой в системе очистки топлива может привести к дорогостоящему ремонту. А стоимость фильтра и работы по его замене несоизмерима с дорогостоящим ремонтом топливной аппаратуры.

Дизельная топливная аппаратура имеет серьезное отличие от бензиновой. Дело в том, что на дизельном двигателе установлено три фильтра. Два обычно находятся в баке, третий обычно устанавливается на топливной линии в свободном доступе. Именно этот фильтр меняют при регламентном ТО. Такое решение обусловлено его функционалом. Так как на данный фильтр устанавливается датчик воды, пробка слива и система подогрева.Функция данного фильтра: удаления взвесей, отложений, фракций, воды и механических частиц, содержащихся в топливе.

Нужна ли плановая замена топливного фильтра?

Любой производитель дизельного автомобиля, четко регламентирует сроки замены топливного фильтра тонкой очистки. Как писалось выше, от качества очистки топлива, напрямую зависят срок службы и надежность работы топливной аппаратуры. К сожалению, качество топлива пока оставляет желать лучшего и автовладельцу не стоит пренебрегать периодической инспекцией состояния фильтра. А в случае малейшего подозрение о его неисправности, лучше его заменить.

Причины неисправностей топливного фильтра дизельного автомобиля

Основной неисправностью топливного фильтра является его сниженная пропускная способность, простым языком, он забивается.

  • Симптоматика выражается следующим образом:
  • Увеличивается расход топлива
  • На подъеме автомобиль может начать резко дергаться
  • Уменьшается тяга двигателя
  • Двигатель троит
  • Провалы в работе двигателя при увеличении оборотов

Причин, влияющих, на работу топливного фильтра может быть много. Остановимся на основных:

  • Скопление пыли и грязи в результате различных химических соединений дизельного топлива с воздухом и металлом.
  • Коррозия, возникающая из-за конденсации воды.
  • Смолянистые отложения.
  • Кристаллизация воды в топливе при низких температурах.
  • Использование некачественного либо не подходящего по сезону топлива.

Все выше перечисленное, вызывает сбои в работе топливной системы двигателя, единственным правильным решением будет замена топливного фильтра.

Технология замены топливного фильтра дизельного автомобиля

Сама по себе технология замены топливного фильтра не сложная. Главное правильно соблюдать последовательность действий и не нарушать технику безопасности.

Демонтаж:

  1. В зависимости от производителя и модели автомобиля установить местонахождение фильтра.

2. Отсоединить топливопроводы и электрические соединения датчика воды и подогрева.

  1. По возможности, обеспечив безопасность процедуры, удалить остатки топлива.
  1. Демонтировать старый фильтр.

Монтаж:

Производить в обратном порядке

Важно: при сборке обеспечить наличия топлива в фильтре. Это позволит исключить завоздушивания системы

Небольшой, лайфхак от компании LIQUI MOLY, при замене топливного фильтра.

Дело в том, что при замене очень важно обеспечить наличие топлива в топливной системе и фильтре. Так как топливо является смазкой для ТНВД

Отсутствие топлива может привести к поломке.

При помощи специальной присадки для дизельных топливных фильтров Pro-Line Diesel Filter Additive можно провести процедуру дополнительной очистки топливной системы, ТНВД и топливных форсунок. Присадка на этапе монтажа топливного фильтра

Лайфхак: вместо топлива заливаем Pro-Line Diesel Filter Additive

Монтируем фильтр, устанавливаем все детали на место и заводим двигатель.

Присадка начинает работать при первом запуске!

Особенностью присадки является высококонцентрированный пакет очищающих и защитных присадок. А простота использования и совмещение с процедурой замены фильтра позволяет значительно сэкономить средства на процедуре очистки топливной системы дизельного автомобиля. Тем самым увеличивая ресурс топливной системы и двигателя.

ИТОГ

Почему возникает необходимость прокачать топливную систему дизельного ДВС и как это сделать

Как уже было сказано выше, топливо в дизеле подается под высоким давлением. Указанное давление создает ТНВД (топливный насос высокого давления). В том случае, если происходит подсос воздуха, давление в насосе не достигает нужных значений для реализации эффективного впрыска топлива в цилиндры дизельного двигателя.

Естественно, в подобной ситуации дизельный мотор плохо заводится, работа в режиме холостого хода и под нагрузкой может быть нестабильной (дизель троит), обороты начинают плавать, силовой агрегат может глохнуть прямо в движении и т.д. Отметим, что не только завоздушивание проявляется в виде указанных симптомов, однако также вполне может являться одной из причин.

Далее нужно пригласить помощника, который стартером будет крутить двигатель. Главное, определить, поступает или не поступает горючее из трубопроводов. Если подачи нет, в системе может быть воздух и она нуждается в прокачке.

  • Прежде всего, первым прокачивается фильтр топлива. Для этого при помощи ключа немного откручивается винт на корпусе фильтра.
  • Далее нужно качать топливо насосом ручной подкачки. Прокачка длится до тех пор, пока через отверстие винта горючее не начнет вытекать, причем без воздушных пузырьков. Теперь винт на корпусе фильтра можно закрутить.

Отметим, что не все дизеля имеют насос ручной подкачки. На таких моторах прокачать топливный фильтр дизеля будет несколько затруднительнее, так как топливоподкачивающий насос в случае завоздушивания фильтра также не работает.

Для решения задачи винт на корпусе фильтра откручивается, далее стартером помощник крутит мотор

Обратите внимание, процедура может занять много времени и существует риск полностью разрядить аккумулятор. По этой причине рекомендуется проводить прокачку стартером в условиях гаража или задействовать бустер (пуско-зарядное устройство), чтобы минимизировать разряд АКБ

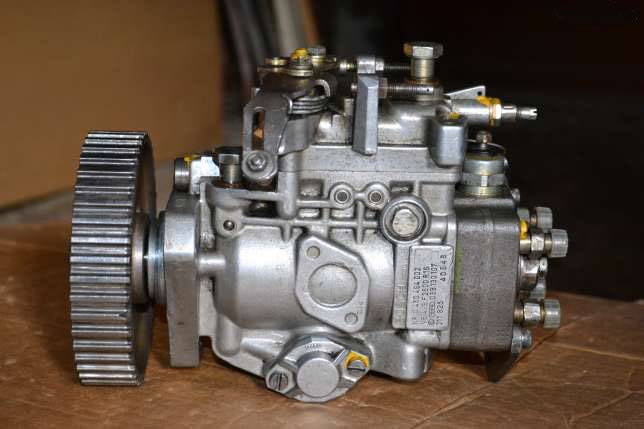

Как прокачать ТНВД

После того, как фильтр топлива был прокачан, далее нужно приступать к удалению воздуха из топливного насоса высокого давления.

Сначала потребуется открутить центральный болт, который расположен по центру между штуцерами магистралей высокого давления;
Далее включается зажигание, после чего прокачка осуществляется при помощи ручного подкачивающего насоса. Прокачка длится до тех пор, пока из отверстия под ранее открученный центральный болт не появится горючее.
Теперь болт можно немного закрутить, чтобы было легче контролировать наличие или отсутствие пузырьков воздуха в вытекающем горючем.
Если в процессе прокачки дизельное топливо так и не появилось в отверстии под болт, тогда можно прокрутить двигатель стартером и продолжить прокачку до появления чистого топлива без воздуха.
После того, как пузырьки воздуха исчезнут, болт снова нужно открутить и начать крутить мотор от стартера

При этом следует обратит внимание на то, как солярка выталкивается из отверстия.
В норме горючее должно выходить с пульсацией, дозировано. В этом случае можно предполагать, что ТНВД исправен, а проблемы с работой мотора возникли из-за завоздушивания системы

Болт можно затягивать.

В ситуации, когда топливо не появляется в отверстии, высока вероятность выхода из строя подкачивающего насоса, который интегрирован в ТНВД. Как в первом, так и во втором случае, ТНВД необходимо снимать, после чего в сервисе производится диагностика и ремонт насоса высокого давления.

После прокачки ТНВД и закручивания болта, нужно будет ослаблять штуцера на топливопроводах и отводить каждый в строну. Далее помощник крутит мотор стартером до того момента, пока горючее не начнет вытекать через штуцер. Если солярка не вытекает, нужно еще выкрутить штуцер накидным ключом. Далее прокачка повторяется.

Убедившись в том, что топливо пошло через открученный штуцер, указанный штуцер закручивается, после чего аналогичные действия поочередно выполняются с другими штуцерами. Успешным результатом можно считать такой, когда дизтопливо подается из всех штуцеров в то время, когда стартер вращает коленвал.

Теперь можно вернуть накидные гайки топливопроводов на штуцеры ТНВД, после чего производится затяжка. Двигатель нужно продолжать крутить стартером, параллельно накидные гайки топливопроводов ставятся на форсунки.

Также отметим, что стартеру каждые 15 сек. непрерывной работы рекомендуется давать передышку около 60-120 сек. Игнорирование данной рекомендации может привести к поломкам стартера или значительному сокращению его ресурса.

Что приводит к завоздушиванию

Существует целый ряд поводов, влияющих на попадание воздуха в ТС. Но, как правило, такое происходит на старых и подержанных авто.

Итак, вот несколько распространённых причин, из-за которых воздух начинает попадать в систему.

В насосе для подкачки топлива неплотно сидят сальники либо они износились.
Подводящие трубки горючего рассохлись, сгнили хомуты, соединяющие и фиксирующие их. Металлические шланги со временем ржавеют, особенно часто это происходит при входе трубки в топливный бак.
Топливный фильтр некачественно уплотнён.
В качестве обратки (трубки, по которой топливо возвращается в бак) используется ПВХ шланг

К аналогичной ситуации приводит любое нарушение герметичности этой важной магистрали.
Проблемы с уплотнением ТНВД (насос высокого давления) в районе приводного вала.
Плохое уплотнение крышки насоса топлива.

Большая часть причин связана с уплотнителями

Поэтому крайне важно их регулярно проверять, старые и рассохшиеся менять

Отдельно хотелось бы заострить внимание на ТНВД. Сам этот насос очень сложный в конструктивном плане, и у него помимо слабых уплотнителей есть немало других возможных мест подсоса воздуха

Квалифицированную диагностику ТНВД способны провести только специалисты, поэтому если есть сомнения, желательно насос сразу показать им.

Выше были приведены естественные причины завоздушивания ТС. Они возникают из-за старения, и этот процесс остановить невозможно, но продлить можно. Существуют также причины, приведшие к подсосу воздуха, из-за неправильного проведения ремонтных операций.

В чем секрет эффективности

ТНВД распределительного типа с электронным управлением, не говоря уже о полностью механических насосах, подавали дизель в цилиндры большими порциями и под сравнительно малым давлением (к примеру, ТНВД Bosch VE мог выдать всего 700 бар при 2400 об/мин). Увеличение давления при распылении позволяет разбить топливо на более мелкодисперсные частицы, увеличив тем самым площадь контакта частиц дизеля с окислителем – кислородом. Чем меньше распыляемые частицы топлива, тем они быстрее нагреваются и, как следствие, эффективней сгорают. В результате мы получаем большую мощность двигателя, как так топливо сгорает практически полностью, высвобождая большее количество энергии, и меньший расход топлива. В случае с единым аккумулятором нет прямой зависимости между оборотами двигателя и давлением топлива в рампе, поэтому даже на холостых оборотах давление достаточное для качественного распыления.

Деление цикловой подачи на такты означает, что за такт впуска форсунка успевает впрыснуть топливо не один, а несколько раз (от 2 до 7 в современных системах). Различают:

  • предварительный впрыск – предназначен для поднятия температуры в камере сгорания и лучшего возгорание основного впрыска, на который и приходится большая доля дизельного топлива;
  • основной впрыск;
  • дополнительный впрыск – может быть использован для прожига сажевого фильтра.

Разделение цикловой подачи позволяет уменьшить характерный шум работы дизельного двигателя, так как давление в камере сгорания нарастает постепенно, поэтому характерный взрыв ТПВС в камере происходит мягче. Количество впрысков определяется ЭБУ и зависит от многих параметров (режима работы двигателя, нагрузки, температуры ОЖ и т.д.).

09.2014

Ошибочным мнением у многих автовладельцев, является мнение, что для прокачки топливного насоса, достаточно просто вытянуть ручку подкачки топлива и всё. Такой способ не поможет, если есть дефекты в системе или ручка подкачки не предусмотрена конструкцией вашего транспортного средства.

Метод ремонта топливной системы. Для ремонта необходимо отпустить болт фиксации повышенного давления, как правило, он имеет заводскую отметку «выпуск» и семнадцатый размер головки. Встречаются и иные отметки или размеры, которые требуют особого внимания. На автомобилях иностранных производителей часто применяются болты девятнадцатого размера с фигурными головками. Тщательно ознакомьтесь с конструктивными особенностями вашей техники и её комплектации. Проследите за тем, что бензин поступает без пузырей воздуха, после этого можно закончить прокачку.

Если воздух наблюдается и дальше, в системе есть не герметичные места. Запомните, что наличие воздуха в топливном насосе повышенного давления не даст завести автомобиль стандартным способом. Когда в системе есть воздушная пробка, или имеет место разгерметизация, откачать кислород можно применив обычный механический насос. Смените патрубок системы и примените насос. Данное действие, создаёт повышенное давление в бачке, которое подаст топливо в насос. В таком случае понадобиться переходной штуцер, который препятствует обратному ходу.

Насос можно заменить на компрессор, но следите за давлением в системе, чтобы не лопнули соединительные патрубки и не раздуло топливный бак. Отвинтите патрубки подвода к форсунке. В этих шлангах остаётся воздух который необходимо устранить. Прокрутите коленчатый вал стартером или в ручную.

Не забывайте подводить к клапану остановки бензина напряжение. Сначала попробуйте прокачать воздушную пробку методом прокручивания стартера, без снятия патрубков. Это способно разрядить слабо заряженную аккумуляторную батарею. В связи с этим, рекомендуется сразу перейти к демонтажу мест соединения трубок.

Как только воздух полностью выйдет и топливо начнёт вытекать, установите трубки обратно на своё место. Вытрите потёки топлива на месте проведения работ. Запомните, что этот способ даёт не только возможность запуска двигателя, но и сохранит аккумуляторную батарею, топливный насос высокого давления и пусковую систему зажигания автомобиля.

На заметку: Прокачивая топливную систему и настраивая непосредственно сам двигатель, стоит не забывать про моторное масло Мобил цена которого вполне приемлема. Качественные расходные материалы сулят долгий срок работы вашему транспортному средству.

Насос подкачки

Насос для подкачки и заливки топлива служит непосредственно для подкачки солярки в топливные баки.

Насос подкачки на МТЗ-80

Основное назначение насоса подкачки дизельного топлива состоит в том, чтобы преодолевать сопротивления имеющихся внутри него фильтров. Он также осуществляет равномерное и бесперебойное регулирование подачи дизельного топлива к главному насосу агрегата. Таким образом, насос для подкачки топлива нагнетает солярку из топливного бака трактора к насосу подачи топлива.

Устройство насоса подкачки

Насос поршневого типа прикрепляется к чугунному либо стальному каркасу топливного насоса. Здесь встроен поршень из высококачественного металла. Данный элемент приводится в работу специальным толкателем, произведенным, как правило, из стали. После этого стержень попадает во втулку. Помимо перечисленных всех выше составных частей, подкачивающий насос имеет в своем устройстве следующие составные части:

  • рукоятка со специально встроенным поршнем,
  • клапан со своей несущей пружиной,
  • прокладка с уплотнительным кольцом,
  • пробка, шайба и некоторые другие, более мелкие детали агрегата.

Подкачивающий насос отвечает за постоянную подачу дизеля в механизм. Для этого толкатель спадает с эксцентрика кулачкового вала.

Как воздух попадает в ТС

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». ТС современного автомобиля – представляет собой узел, хранящий и подающий топливо в цилиндры силового агрегата

Большинство двигателей устроено так, что агрегат всасывает воздух, который смешивается в это время с впрыскиваемым ТС горючим, непосредственно возле цилиндров или прямо в них (непосредственный впрыск)

ТС современного автомобиля – представляет собой узел, хранящий и подающий топливо в цилиндры силового агрегата. Большинство двигателей устроено так, что агрегат всасывает воздух, который смешивается в это время с впрыскиваемым ТС горючим, непосредственно возле цилиндров или прямо в них (непосредственный впрыск).

Первые симптомы попадания воздуха в ТС связаны с трудностями запуска ДВС. Система, в которой есть воздух, уже не может нормально функционировать, что и приводит к сложностям.

Конечно, возможна неисправность самого силового агрегата. Поэтому сначала рекомендуется тщательно проверить двигатель. Если он вообще не заводится, то есть повод считать, что проблемы в нём самом. Однако если наблюдается нестабильная работа – нормальный запуск, потом сбой, потом опять нормально, это точно воздух.

Ещё одним признаком завоздушивания системы является реагирование педали газа. Нажимаешь на неё, а она никак не действует, ведь в системе воздух, топливо в цилиндры не подаётся.

Именно по этой причине, чтобы протестировать, идёт ли горючее в цилиндры, существует метод проверки по выхлопу. Водитель должен попросить ассистента подержать стартер около 40 секунд (при условии, что машина не заводится). Сам он должен наблюдать за выхлопом – есть ли из глушителя дымок. Если да, то в цилиндры топливо поступает и воздуха в системе нет. Причину затруднённого пуска нужно искать в другом.

Попадает воздух в топливную магистраль по разным причинам. В основном, это происходит на машинах подержанных, старых, срок эксплуатации которых составляет более трёх или пяти лет.

Причина же заключается в том, что стареют уплотнения, отвечающие за герметичность всей системы. Речь идёт о хомутах, соединениях, сальниках. В ТС их предостаточно. Кроме того, сами магистрали, по которым поступает топливо, со временем устаревают, ржавеют, рвутся. Одним словом, получается целый ряд обстоятельств, определяющих нарушение подачи горючего.

Безусловно, конструкторы предусмотрели кое-что. Если уплотнения повреждаются, топливо начинает стекать обратно в бак. Некоторая часть горючего остаётся в насосе, её хватает на очередной запуск двигателя, не больше.

Порядок действий прокачки сцепления Megane 2

Как и почти на всех других легковых автомобилях с механической трансмиссией прокачку на Renault Megane выполняют, стравливая воздух со штуцера РЦС, причем, осуществить такую работу может и один человек, без помощника. Прежде чем производить операцию, подготавливаем все необходимое, потребуется:

  • отрезок прозрачного шланга, подойдет от системы стеклоомывателя;
  • тара для слива тормозной жидкости (ТЖ);
  • стандартный медицинский шприц;
  • флакон с новой жидкостью ДОТ-4.

Теперь можно приступать к работе, в первую очередь открываем капот и снимаем крышку заливного бачка, доливаем ТЖ до верхнего уровня.

Далее порядок действий такой:

  • для удобства демонтируем аккумулятор;
  • под ним на КПП находим РЦС, на нем штуцер, на который и крепим прозрачный шланг, предварительно сняв колпачок;
  • на другом, свободном конце трубки закрепляем шприц;
  • на РЦС есть два фиксатора, и тот из них, который утоплен, поднимаем вверх, другой фиксатор, расположенной выше, наоборот, утапливаем (опускаем);
  • черная трубка, которая на фото выше, находится правее цилиндра, перекрывает доступ жидкости к штуцеру, а при изменении положения фиксаторов она может двигаться. Примерно на 5 мм сдвигаем трубку вправо, тем самым освободив канал для прокачки;
  • шприцем вытягиваем ТЖ из системы, сначала вместе с жидкостью будет выходить воздух;
  • набрав полный шприц, или устанавливаем черную трубку на место, опять поменяв местами фиксаторы, либо пережимаем прозрачный шланг, чтобы перезарядить шприц, такие действия необходимо сделать во избежание попадания в магистраль воздуха;
  • не забываем постоянно добавлять жидкость в бачок, иначе ГПС может снова завоздушить;
  • выполняем операцию до тех пор, пока в прозрачном шланге перестанут появляться воздушные пузырьки, по окончании прокачки черную трубку устанавливаем на место, также необходимо вернуть в обратное положение фиксаторы.

Долив до положенного уровня ТЖ в бачок, закрываем его крышку, на этом прокачку можно считать законченной.

Причины образования воздушной пробки

Выкачать воздух – это само собой. Однако никакой врач не исцелит больного, если не устранит причину заболевания. Так и здесь. Сначала нужно найти и устранить причину возникновения пробки, а уже потом заняться прокачкой.

ТНВД

Наиболее распространённые причины попадания воздуха в систему.

  1. ТС изношена, нарушена герметичность уплотнителей, крышки насоса. Наблюдается коррозия металлических трубок, преимущественно в местах соединений.
  2. Закончилась солярка в баке. Именно по этой причине водителям дизельных автомобилей рекомендуют периодически следить за уровнем топлива в баке. После заправки мотор долго заводится, так как система вместо горючего всосала воздух. «Дизелистам» знакома ситуация, когда при запуске приходится в течении 5-10 минут качать ногой педаль газа.
  3. Воздух попал через фильтр, если последний недавно менялся. Как правило, его неграмотно устанавливают, и тогда происходит всасывание воздуха или просто деталь оказывается не надлежащего качества (Китай).
  4. При проблемах с ТНВД. Опять же, повреждаются со временем уплотнители насоса или он сам повреждается, и тогда помогает только замена.

Для точного определения места подсоса, рекомендуется внимательно осмотреть днище машины и под капотом. Любой подтёк или мокрые пятна должны быть тщательно осмотрены. Они – явное свидетельство повреждения магистрали, по которой поступает солярка.

Однако не всегда подтёки могут замечаться или их просто может не быть. Поэтому придуманы несколько действенных способов, легко выявляющих место подсоса. Вот один из них.

Как прокачать топливную систему

  1. Подающие шланги и «обратку» нужно снять. На их место установить трубки, свободные концы которых поместить в какую-нибудь ёмкость. Последняя должна быть расположена выше насоса высокого давления.
  2. Открутить болт штуцера, откуда идёт слив излишек солярки. С помощью шприца или небольшого вакуумного насоса откачать воздух через это отверстие. Болт заново затянуть, мотор запустить для полного удаления воздушной пробки.
  3. Можно поступить и по-другому. С ТНВД скинуть подающий солярку шланг, затем расположить его ниже уровня ёмкости. Начнёт выходить воздух вместе с соляркой, и как только топливо польётся ровной струёй, шланг нужно вернуть на место, затянуть, как и было.

Автомобиль после этого нужно оставить на 3-4 часа. Если по истечении этого времени двигатель без проблем заведётся, и будет стабильно работать, проблема устранена. Значит — повреждена топливная магистраль. Надо её проверить, заменить шланги.

Нужно опустить ёмкость с топливом ниже насоса высокого давления. Автомобиль снова не трогать несколько часов. Затем пустить мотор. Если он функционирует без сбоев, то через насос подсоса воздуха не происходит. Напротив, если проблема повторяется, однозначно неисправен ТНВД или проблема кроется в «обратке».

Третий сценарий проверки подразумевает пережатие переходника, соединяющего насос с «обраткой». Машина вновь оставляется на время не заведённой. Если после запуска никаких сложностей не возникает, то воздух подсасывается из-за разгерметизации «обратки». Если проблемы продолжаются, значит, неисправен ТНВД.

Тестирование по выхлопу

Проверка выхлопа

Метод, придуманный ещё давно. Им пользуется большая часть опытных «дизелистов». Суть метода сводится к следующему.

  1. Мотор на протяжении одной минуты прокручивается стартером, но не запускается.
  2. Одновременно проверяется глушитель.

Если из него выходит дымок, то это указывает на поступление топлива в цилиндры, так как без горючего дыма не бывает. Если солярка идёт, значит, воздуха в системе нет.

Дым при этом может иметь сероватый оттенок, его бывает мало или много, сути это не меняет. С другой стороны, редко, но случается, что топливо в цилиндры не поступает, но дым продолжает идти

В этом случае нужно обратить внимание на цвет дыма. Если он синий, это указывает на попадание в цилиндры ДВС масла

Таким образом, тестирование по выхлопу сводится к следующему: дым есть, хорошо, воздушная пробка отсутствует, дыма нет – однозначно, в системе воздух.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
