Как правильно подключить магнитолу в машине

Выбираем место

Изначально потребуется определиться с местом для расположения будущей акустической системы. В некоторых автомобилях имеется специальное место, которое отведено производителем под колонки. Это можно считать большой удачей. Учтите, что установить передние динамики лучше всего на крайних участках торпеды или разместить их в корпусе дверей. Одинаково хорошими являются эти два варианта, но наиболее популярным является как раз второй, поскольку колонки можно лучше и надёжнее закрепить. Дополнительно можно в дверь встроить акустический подиум.

Внимательно проводим замеры колонок, в частности, их диаметра. Полученные размеры переносим на двери острым ножом или электролобзиком. Чтобы исключить вероятность образования ошибки, можно использовать лекала для переноса размеров.

Относительной второй пары колонок выбирается место в задней части авто. Чаще всего автовладельцы выбирают для этой цели полку в багажнике, но можно рассмотреть и вариант с дверями. Без доработки обойтись никак не получится. Штатная полка, которая больше выполняет декоративную функцию, подлежит демонтажу. На освободившееся место устанавливается акустика с подиумами. Настоятельно советуем поступить именно таким образом, чтобы ваши пассажиры не раздражались от дребезжащего пластика, который будет реагировать так на громкую музыку, исходящую из колонок.

Как автомагнитола подключается к питанию

Практически все современные автомобильные магнитолы для подключения используют так называемый ISO, он же евро разъем. Он условно разделен на две части. У первой распиновка позволяет коммутировать систему электропитания. У второй — подключать аудиосистему, от 2 динамиков до формата 5.1.

Некоторые автомагнитолы имеют один, неразделяемый евро разъем. У других он состоит из двух частей. Однако если используется стандартная распиновка разъемов автомагнитол, проблем с подключением не возникнет. К сожалению, не все производители в своих устройствах предлагают формат ISO разъема. Встречаются уникальные гребенки и нестандартные распиновки. При несовпадении разъемов у владельца авто есть два варианта коммутации.

Переходники

При выборе новой аудиосистемы в магазине рекомендуется сразу уточнять, имеет ли она ISO коннектор. Как показывает практика, встречаются самые разнообразные виды разъемов автомагнитол. У одной группы есть три отделяемых части вместо двух. Встречается так называемый расширенный набор контактных групп, через который осуществляется управление выдвижной антенной, изменение яркости подсветки в зависимости от скорости автомобиля и многое другое. У третьих может быть просто нестандартный размер разъема.

Совет! Если у понравившейся модели автомагнитолы нет ISO коннектора, стоит сразу купить для нее переходник. Таких решений на рынке великое множество. Поэтому подобрать одно, позволяющее сделать сопряжение между ISO и имеющимся на магнитоле коннектором не вызовет сложностей.

Конструкция переходника может быть разной. Например, фишка, литой пластиковый корпус с группами контактов на обеих сторонах. Или два разъема типа мама, соединенных между собой короткими кабелями. В этом случае нужно удостовериться, что их сечение составляет не менее 2 кв. мм для аудио подключений и 3.5 — 4 кв. мм для силовой части.

Скруткой или пайкой

Прямое соединение проводов можно оптимизировать до предела. То есть обрезать разъем ISO со стороны автомобиля и установленный на магнитоле. После этого образовавшиеся концы кабелей зачищаются, а медные жилы скручиваются между собой.

Совет! Рекомендуется паять такие соединения. Простая скрутка от вибрации, процессов окисления, накопления грязи достаточно быстро выйдет из строя, что заставит снимать магнитолу и делать работы по соединению заново.

Так сказать, колхозить прямое соединение необходимо по цветам проводов. Есть стандартны маркировки кабеля:

  • красный — ключ прерывания, вторичное питание;
  • желтый – главная силовая цепь контуров усиления, преобразования;
  • черный – нулевой, общий контакт, он же масса ;
  • голубой с белой полоской – силовой ввод антенного блока и его контура усиления.

Важно! Обозначение проводов цветом по их функциональному назначению обязательно приводится в документации к конкретной модели автомагнитолы. Кроме приведенной выше силовой части, есть еще блок коммутации аудио каналов.. В магнитолах высокого класса предлагаются отдельные выходы управления выдвижением антенны, для коммутации внешних модулей (например, усилителей или сабвуфера), контроля яркости дисплея

Современные устройства имеют контактную группу MUTE, отвечающую за отключение звука для приема звонка по смартфону, если такой функционал реализован отдельным блоком

В магнитолах высокого класса предлагаются отдельные выходы управления выдвижением антенны, для коммутации внешних модулей (например, усилителей или сабвуфера), контроля яркости дисплея. Современные устройства имеют контактную группу MUTE, отвечающую за отключение звука для приема звонка по смартфону, если такой функционал реализован отдельным блоком.

Как подключить к компьютерному блоку питания

Подключение автомагнитолы от блока питания компьютера является наиболее используемым методом из-за распространенности источников тока и достаточной мощности встроенного трансформатора. Номинальное значение тока, обеспечиваемое трансформатором, указывается на заводской бирке, наклеенной на боковину корпуса. Чтобы подключить магнитолу к компьютеру, потребуется разобрать кабели с выходными колодками, смонтированные на корпусе блока. Для коммутации используется прямоугольная колодка со штекером Molex, содержащая в себе 4 шнура.

Из штекера требуется вынуть провод с изоляцией желтого цвета, отвечающий за подачу положительного сигнала. Допускается использовать для подсоединения 2 шнура с положительным напряжением (от 2 разъемов Molex). В колодке — 2 кабеля черного цвета, предназначенные для коммутации отрицательного контакта магнитолы, при этом используется тот, который расположен рядом с проводником с желтой изоляцией.

Для работы блока стандарта ATX требуется включить шнур в розетку, а затем замкнуть выключателем 2 кабеля с изоляцией зеленого и черного цвета (они расположены в большом штекере, предназначенном для подсоединения к материнской плате компьютера). При установке перемычки напряжение будет подаваться в момент включения вилки в розетку.

Допускается подключение магнитолы к блоку питания компьютера стандарта АТ, в котором не предусмотрено дежурное питание (подобные изделия использовались в 90-е гг). Напряжение на выходах появляется уже в момент включения вилки в розетку. На части приборов установлен переключатель напряжения на 220 В или 110 В. Перед включением блока требуется проверить положение тумблера.

Перед подключением от компьютерного блока питания рекомендуется вскрыть узел и удалить слой пыли, скопившийся на элементах и вентиляторе. Грязь счищается потоком воздуха и кистью с жестким ворсом. Очистка корпуса, крыльчатки вентилятора и трансформатора улучшает охлаждение деталей, необходимое при подсоединении автомобильной магнитолы с повышенным энергопотреблением. Дополнительно осматриваются конденсаторы — детали с вздутиями подлежат замене на изделия с идентичными характеристиками.

После сборки корпус источника питания окрашивается, на боковую стенку выносятся дополнительные тумблеры.

При изготовлении оборудования своими руками на 220 В следует обеспечить защиту от поражения электрическим током. Компьютерные источники питания оборудованы цепью заземления, которая выведена через коммутационный кабель к штепсельной вилке. Необходимо предусмотреть соответствующий контакт в розетке.

Прямая подача питания от компьютера к автомагнитоле не рекомендуется. При совместной работе устройств трансформатор и выпрямительный контур блока питания испытывают перегрузки, приводящие к выходу из строя изделия. Также при работе усилителя наблюдается падение напряжения (например, при воспроизведении глубоких басов), приводящее к некорректному функционированию компонентов компьютера.

Преимущества включения автомагнитолы от сети

Преимущество первое — это многофункциональность. Мы получаем универсальный прибор, полноценную аудиосистему с возможностью слушать радио в нескольких диапазонах, компакт-диски, диски с музыкой в формате МР3, также имеем возможность подключать к магнитоле внешние накопительные устройства. Преимущество второе — у каждой автомагнитолы обычно не два, а четыре выхода на динамики. Это значит, что производитель аудиосистемы уже по-чёрному разделил звуковые частоты, нам остаётся только подключить динамики.

Преимущество третье — экономия. В музыкальных центрах, которые мы покупаем, как стационарные, огромная часть уплаченной нами суммы компенсирует работу дизайнеров, мы также платим за декоративные материалы, которые никакого отношения к звуку не имеют

Для интерьера это, конечно, важно. Скорее всего, мы и купили бы домой красивый, а не качественный аудиоцентр

Преимущество четвёртое — компактность. Даже если не стоит задача украсить интерьер, мы можем подумать о том, как подключить магнитолу дома, оставив на виду только панель управления. Словом, смысл взяться за эксперименты есть.

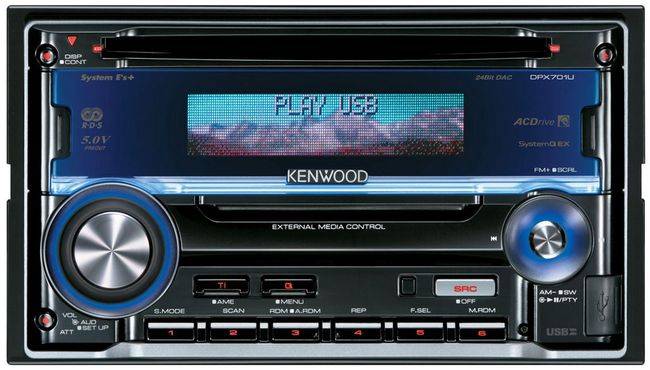

Работа с автомагнитолами 2 din

Процесс схож, но есть несколько нюансов.

Такие магнитолы желательно устанавливать на питание от аккумуляторов, поскольку это даст возможность использовать её на полную мощность и снизить помехи. Не рекомендуется подключать приспособление к прикуривателю или замку зажигания.

  • Если в автомобиле отсутствует штатная проводка от АКБ, вам понадобится медный многожильный провод сечения примерно 4,2 мм2. Те, что идут в комплекте с магнитолой, не годятся — они являются проверочными и не имеют достаточного сечения. Длина провода должна быть равна расстоянию от места установки магнитолы до батареи. На расстоянии примерно в 50 см от АКБ установите предохранитель на 20 ампер.
  • Скручивать провод для автомагнитолы 2 din нельзя — это приведёт к появлению помех и потере мощности.
  • Провода соединяются с аккумуляторов только на финальном этапе, когда все собрано и изолировано.

Разновидности колонок для авто

Любые предназначенные для эксплуатации в салоне автомобиля колонки принадлежат к одному из перечисленных ниже типов:

  • широкополосные — такими АС производители обычно оснащают свои автомобили на заводе;
  • коаксиальные (соосные);
  • компонентные.

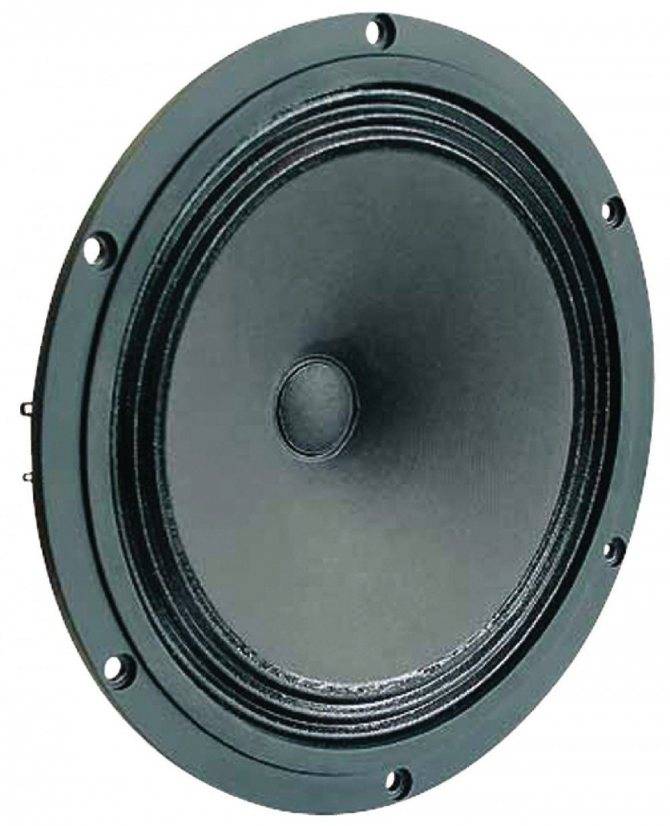

Единственный динамик широкополосной колонки воспроизводит весь спектр звуковых частот. Это самое дешёвое решение, обычно используемое в штатных аудиосистемах.


Единственный динамик широкополосной колонки способен воспроизвести широкий спектр звуковых частот

Качество звучания повысится, если разделить звуковой спектр на несколько полос и доверить воспроизведение каждой из них отдельному излучателю.


В коаксиальной колонке в едином корпусе установлены несколько звуковых излучателей, что заметно улучшает качество звука

В коаксиальной колонке в едином корпусе, обычно на одной оси, установлены несколько (2–5, чаще 3) излучателей вместе с фильтрами, выделяющими оптимальные для каждой головки звуковые частоты.

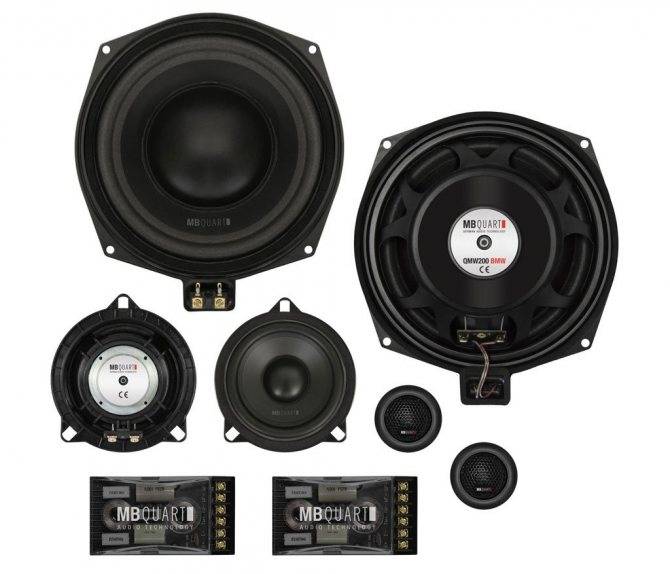

Колонки компонентной системы разнесены в пространстве автомобиля

Компонентные акустические системы обладают наиболее широкими возможностями качественного воспроизведения. В них, как и в коаксиальных колонках, звуковой сигнал воспроизводится несколькими излучателями, но каждый выполнен в виде отдельного динамика.

Пищалками или твитерами называют высокочастотные динамики, задача которых воспроизведение частот верхней полосы звукового спектра. Обычные пищалки плоские или немного выпуклые. Рупорные твитеры чуть больше обычных, так как оснащены формирующим чёткую диаграмму направленности элементом — рупором.


Пищалками или твитерами называют высокочастотные динамики

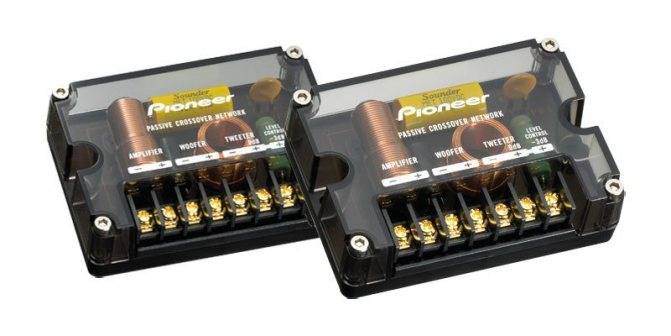

Для выделения полос в компонентных системах используются кроссоверы, изготовленные в виде отдельных блоков разделительные фильтры звуковых частот.


Кроссоверы могут иметь от одной до четырёх ступеней: чем их больше, тем лучше качество звука

Компонентные звуковые системы наиболее сложны для монтажа. Однако разнесение динамиков в пространстве обеспечивает наивысшее качество и объёмность звучания.

Выбор соединительных проводов

Установка звуковых проводников отличается от обычных электрических соединений. Дело в том, что по проводникам, идущим к динамикам и колонкам, распространяется переменный звуковой сигнал. Он имеет частоту в пределах от 20 Герц до 20 килоГерц. В принципе, частота невысокая, но линейные искажения, электромагнитные помехи, наводки возможны. Они ухудшают качество звучания. Поэтому наряду с соблюдением правил по выбору площади сечения провода выбирают тип проводника.

Сечение обычно выбирают из соображения: на каждые 10 Ватт мощности усилителя – приблизительно 1 кв.мм площади сечения провода. То есть при мощности магнитолы 40 Ватт на канал, сечение проводника, ведущего к динамику, должно быть не менее 4 кв.мм.

Задумываться над выбором типа акустического кабеля следует, если магнитола способна обеспечить высококачественное звучание. На рынке оборудования Hi-end можно найти много различных акустических кабелей с уникальными параметрами и ценой.

Целесообразность установки таких дорогостоящих проводников для автомобильной магнитолы среднего класса нулевая. Главное при подключении – обеспечить синхронизацию фаз колонок и динамиков. В противном случае салон вместо качественного звучания будет наполнен какофонией.

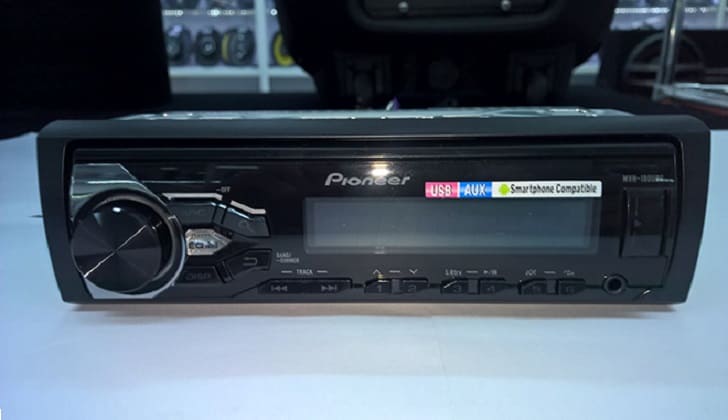

Как установить автомагнитолу

Установка автомагнитолы чаще всего осуществляется в штатное место на передней панели автомобиля. В противном случае установка магнитолы выполняется с помощью специального крепления, которое можно сделать самому. Поскольку магнитолы 1 DIN наиболее распространены, посадочные места имеют высоту, подходящую для установки этих устройств. Под типоразмер 2 DIN потребуется дополнительная доработка приборной панели, чтобы установить в машину проигрыватель.

Следует проверить комплектацию устройства перед тем, как установить автомагнитолу, чтобы убедиться в наличии всех необходимых деталей. Установка штатной магнитолы производится с помощью специальной рамки, которая прилагается к устройству. Она используется для фиксации магнитолы в автомобиле. Вначале вынимается короб для мелких вещей, который стоит на штатном месте для монтажа. Затем вставляется метал
лическая рамка.

Следующий этап установки автомагнитолы своими руками — это закрепление на посадочном месте. На задней стенке некоторых устройств имеется отверстие с резьбой. В него вкручивается шпилька, с помощью которой можно дополнительно закрепить проигрыватель. Для этого следует с обратной стороны приборной панели прикрепить специальную планку.

Чтобы установить нештатную магнитолу, потребуется проверить, какое крепление используется и подходит ли оно под посадочное место. Если на боковых стенках устройства есть отверстия с резьбой, то установка магнитолы на автомобиль осуществляется путем прикручивания к приборной панели болтами.

Подключение антенны

Внешний вид активной внутрисалонной автомобильной антенны

Антенна бывает пассивного и активного вида. Подключить пассивную антенну очень просто. Для этого необходимо всего лишь вставить штекер в соответствующее гнездо. А вот с установкой активной антенны нужно немного потрудиться, поскольку к ней нужно подвести питание. У большей части современных автомагнитол предусмотрен специальный выход. Он представляет собой синий провод с белой полосой или без полосы, который имеет обозначение REM, ANT или AMP. Таких проводов иногда бывает два. Они отвечают за включение приборов, работающих только в момент использования аудиосистемы. В нашем примере именно антенна и является таким прибором.

Затронутый вопрос, как подключить магнитолу, и направление автозвука не просто является темой отдельной статьи. На самом деле это целая наука, для изучения которой существует огромное количество пособий, информации и книг. В предложенной статье мы постарались остановиться только на самых важных аспектах и деталях установки аудиосистемы.

Подключение автомагнитолы если есть ISQ разъем

Всеобщая стандартизация последних десятилетий — не такая плохая штука. Если у вас относительно новый автомобиль, в нем, скорее всего, есть возле «посадочного места» под автомагнитолу колодка для ее подключения. Выполнена она по стандарту ISQ, подключена к электро/аудиосистеме автомобиля. В таком случае подключение автомагнитолы простейшее — соединить два разъема и все должно работать. Правда, надо знать, в какой именно разъем на машине устанавливать переходник, но это должно быть в описании к авто… Или можно попытаться понять по надписям рядом с гнездами.

В комплекте с автомагнитолой должен быть переходник на евро-разъем ISQ

Если автомагнитола не имеет такого выхода, то ей нужен переходник со штатного разъёма на ISO. Более-менее серьёзные производители делают такой разъём или в комплекте с магнитолой есть переходник. При отсутствии его можно купить или надо будет искать точно для вашей марки/модели магнитолы, что проблематично.

ISO разъём

Гораздо проще приобрести переходник и ориентируясь по цветам и схеме данной на крышке подцепить магнитолу.

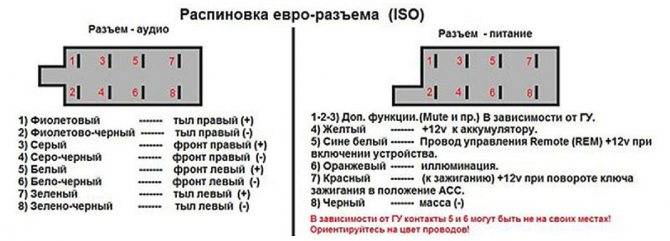

Распиновка евро-разъема ISQ для подключения автомагнитолы

Можно, конечно, подключить магнитолу без штекера. Достаточно разобраться с выводами на ней и подключить (или протянуть провода к динамикам) не путая плюс и минус динамиков с выходами усилителя. Однако использование фишки упрощает подключение, когда нужно заменить магнитолу.

Вопрос проводки

В ходе прокладывания проводки необходимо учитывать несколько важных правил.

  • При отсутствии в дверях специализированных отверстий для протягивания проводов их придется сверлить своими силами.
  • Провод не должен проходить без защиты через металл и пластик. В целях безопасности рекомендуют использовать кольца-прокладки. Они фиксируются с внутренней стороны и предотвращают контакт проводки с обшивкой.
  • Кабель до головного устройства следует прокладывать под обшивкой салона. Оптимальный вариант — фиксация кабеля от колонок к основной проводке с помощью изоленты.

Маркировка проводов

Большинство акустических систем комплектуются набором кабелей, которые имеют цветную изоляцию. Так, FR (передний правый динамик) помечается серым цветом, FL (передняя левая колонка) обозначена белым цветом. Схожим образом отличаются и провода для задних колонок. Для правой задней (RR) используют фиолетовую изоляцию, для левой (RL) — зеленую. Кабель на “-” обладает тем же цветом изоляции, что и на “+”, но дополнен черной полосой.

Если у проводов для подключения динамиков вся изоляция выполнена в одном цвете, кабель необходимо маркировать. Это позволит подключить колонки к магнитоле в машине быстро и правильно.

Процесс замены

Многих водителей интересует вопрос о том, как поменять магнитолу в машине. Для того чтобы заменить штатную магнитолу на новую, следует подготовить все необходимые инструменты и четко следовать всем пунктам.

Установка автомагнитолы своими руками предполагает работу с проводами, поэтому водитель должен быть внимательным. Первое, что он должен сделать, это отключить минусовую клемму аккумуляторной батареи.

Для начала придется демонтировать старое устройство в автомобиле. Для этого потребуется аккуратно вытянуть панель вместе с решетками для отвода воздушного потока, не отключая при этом провода. После этого можно приступать к снятию защитной панели, которая расположена под штатной автомагнитолой.

Следующий этап — это извлечение старой автомобильной магнитолы, каркаса и рамки и отключение всех разъемов и антенны транспорта. Для того чтобы вытащить штатный гаджет, нужно сначала демонтировать каркас, который закреплен винтами к магнитоле. После этого можно переходить к снятию рамки с устройства. Как только все элементы со штатной автомагнитолы будут демонтированы, можно прикрутить рамку обратно к каркасу.

Заключительный этап — это установка нового устройства. При помощи iOS разъема для проводов подключаем сначала положительно заряженную клемму, а затем — отрицательную.

В конце подсоединяется автомобильная антенна.

После подключения можно приступать к монтажу корпуса автомагнитолы в приборную панель транспортного средства. Для начала корпус вставляется в рамку, а затем каркас и саму панель. Во время монтажа нужно использовать подготовленные заранее крепежные винты и отвертку. В конце устанавливается панель, которая находилась под отводами воздушных потоков.

Рекомендуется проверить правильность проделанных работ, включив устройство и протестировав качество звука, поиск радиостанций и воспроизведение файлов со сторонних носителей.

Как подключить новую автомагнитолу по стандарту маркировки ISO без скруток

В первую очередь необходимо чётко определиться, какая именно магнитола будет устанавливаться. От марки и модели конкретного устройства будет зависеть форма и распиновка порта магнитолы, к которому подключается специальный ISO штекер или ISO переходник, объединяющий задние и передние колонки, антенну, замок зажигания, аккумулятор, предохранитель и магнитолу в единую слаженную систему. Если штатный штекер вашего авто не подходит к разъёму магнитолы, то лучшее решение сложившийся проблемы несовместимости будет заключаться в покупке специального устройства – ISO адаптера или переходника, основной целью работы которого является безопасное соединение проводов аудиосистемы автомобиля без привлечения скруток. По сути, стандартная схема подключения автомобильной магнитолы среднего класса выглядит следующим образом.

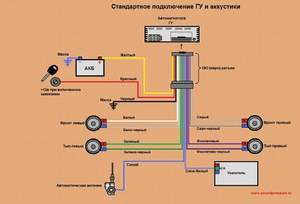

Стандартная схема подключения автомагнитолы

Как установить автомагнитолу в приборную панель

В комплекте с магнитолой предлагаются переходные рамки — именно они устанавливаются в отсек торпедо. После на них монтируется основной корпус автомагнитолы. Установка рамок производится достаточно просто:

  • при помощи подходящего инструмента отгибаются язычки фиксаторов;
  • рамка утапливается в установочную нишу;
  • надавливая, добиваются защелкивания фиксаторов и правильного расположения рамки в нише.

Алгоритм действий может отличаться и зависит от конструкции монтажного стакана магнитолы. Например, некоторые рамки предусматривают крепление к приборной панели при помощи болтов, другие имеют дополнительную точку фиксации. Установив на дне монтажного отсека специальную планку, к ней прикручивают карман горизонтальным болтом. В документации к магнитоле есть все необходимые автовладельцу указания.

Подключение устройства

При монтаже магнитолы необходимо отталкиваться от того, что проводить подсоединение системы нужно с нуля, своими руками. Первым делом следует приобрести комплект проводов для проведения питания и подключения динамиков. Выбирать длину нужно под конкретный автомобиль, но желательно, чтобы провода были не слишком длинными. Лучший вариант — провода из меди с изоляцией из силикона. Толщина таких проводов должна быть достаточной для нормальной работы системы. Для магнитолы, не превышающей мощности в 120 Вт, подбираются провода сечением 4 мм. кв. Тогда для динамиков хватит и 1–2 мм. кв.

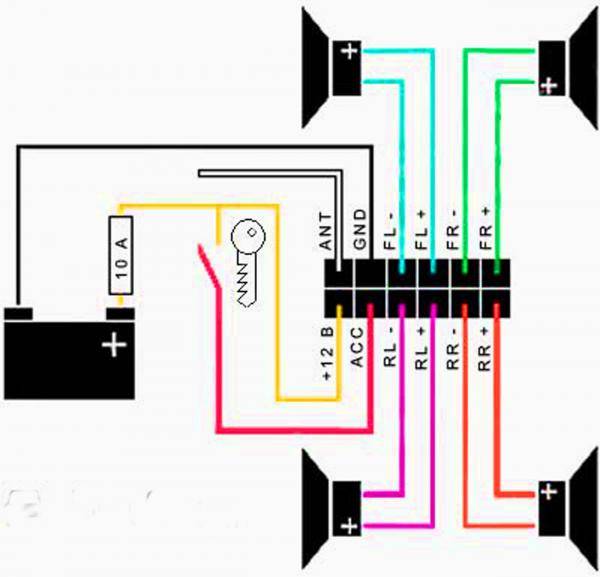

Подключение автомагнитолы: схема подключения

Рассмотрим основные схемы подключения автомагнитолы:

  • метод подключения с помощью замка зажигания;
  • метод подключения прямо от аккумулятора;
  • схема подключения магнитолы при использовании кнопки вместо замка;
  • схема подключение через блок управления сигнализацией.

Практически в любой магнитоле есть два плюсовых провода, они чаще всего бывают двух цветов красного и желтого. Первый провод — «провод памяти» желтого цвета, отвечает за настройки и память магнитолы. Обычно его подключают к минусовой клемме аккумулятора напрямую. Красный — «силовой провод» служит для включения и отключения питания магнитолы. Есть также минусовой провод, обычно он черного цвета, его подключают к минусу, проще всего к корпусу авто.

Схема подключения с помощью замка зажигания

Такой способ рекомендуют в инструкции к автомагнитоле, он более безопасный по мнению специалистов. Но есть в нем и недостаток, слушать музыку можно только при включении зажигания или заведенном двигателе. Чтобы подключить по такой схеме, необходимо желтый провод (плюсовой) подключить напрямую на плюсовую клемму аккумулятора. Чёрный провод, отвечающий за включения магнитолы, подключить к замку зажигания, а минусовой провод подключить к массе автомобиля. При таком способе автомагнитола не садит аккумулятор в режиме ожидания при длительной стоянке.

https://youtube.com/watch?v=2C0MqTAi0YA

Схема подключения напрямую к аккумулятору

Такой способ чаще всего используется при подключении автомагнитолы. Чёрный провод подключаем к массе автомобиля, а желтый и красный соединяем вместе и подключаем к плюсовой клемме аккумулятора. При таком подключении вы сможете слушать музыку даже при выключенном зажигании. Но такой способ приводит к разрядке АКБ даже при выключенной автомагнитоле. Магнитола потребляет в режиме ожидания от 0,2 до 1 А/ч. Поэтому если вы не меломан музыки или у вас старенький аккумулятор, то лучше воздержаться от такого способа подключения.

Способ подключения при помощи кнопки вместо замка зажигания

При таком способе подключение производим, как способом с использованием замка зажигания. Разница в том, что красный провод подключаем не к замку зажигания, а к кнопке, которая подключается к плюсу аккумулятора. Достоинством такого способа есть то, что можно отключать питание от магнитолы при длительной стоянке, чтобы не происходила утечка тока в аккумуляторе. И можно слушать музыку при выключенном зажигании.

Способ подключения с помощью сигнализации

Часто водитель думает, отключил я музыку в машине или нет на стоянке. Принцип заключается в том, что магнитола отключается и включается от сигнализации. Такой способ также уменьшает утечку тока, так как при включенной сигнализации магнитола отключена от питания. Для подключения потребуется два пяти контактных реле и пару диодов. Более подробную схему можно найти в интернете именно по своему автомобилю, сигнализации и магнитоле, так как в разных авто своя цветовая гамма проводов.

В любом из выше перечисленных способов нужно обязательно подключить в цепь предохранитель 10-20 А если, конечно, он не предусмотрен уже при покупке магнитолы.

Подключение динамиков

Большое внимание необходимо уделять подключению аудиодинамиков. В процессе процедуры установки аудиосистемы нужно иметь при себе электрическую схему, на которой изображено подключение динамиков, по своим фазам

На контактах динамиков есть обозначение о том, где «плюс», а где «минус». Это поможет быстро разобраться в маркировке.

Обычно, производители магнитол делают положительный контакт на динамике широкий, а отрицательный – узкий. Но в старых машинах такого обозначения нет. Для выявления полюсов можно применить простую батарейку. Ее нужно подключить к динамику – если мембрана выдвинулась наружу, то полюсы подключены верно, а если внутрь, то полюсовка обратная.

Важным моментом является правильность фазировки проводов. Если это сделать наоборот, то качество звука потеряется. Сначала может сгореть динамик, затем выйдет из строя автомагнитола. Это наиболее популярная ошибка при самостоятельной установке магнитол. Звук при этом от динамиков поступает, но качества и мощности нет.

Если рядом нет батарейки для проверки полюсов, то можно следовать следующему правилу. Включите автомагнитолу и настройте звук на любой один динамик, звук сделайте наибольшим. Затем с помощью баланса разделите звук на две колонки на равные части. Если мощность повысилась, то подключение правильное, а если уровень громкости остался прежним, то измените полярность проводов на одном из динамиков. Этот метод подойдет для контроля задних и передник динамиков, а также боковых.

Заключение

Таким образом, зная, как подключить магнитолу от блока питания, можно своими собрать устройство для ее использования без подключения ее к электросети машины. Нужный БП можно взять из старого компьютера, выдающий 12 Вольт. Динамики можно сконструировать своими руками или купить готовые. Такое устройство подключается к электросети 220 В и может стать полноценным музыкальным центром.
