Как отрегулировать привод переключения передач

Трос коробки передач: замена

При правильной эксплуатации МКПП необходимо не только следить за техническим состоянием этого узла, но и грамотно обращаться непосредственно с рычагом переключения передач. Так как основные неисправности в механической коробке возникают при неправильной работе водителя с рычагом переключения (резкие включения либо «дерганья»).

В этом случае могут выйти из строя механизмы переключения, синхронизаторы, валы, шестерни, тросы и т.д. Нельзя забывать и о том, что со временем система переключения передач, подвергаясь сильным нагрузкам, также может выйти из строя. Как следствие, отмечается нестабильное включение передач, сложности с включениями и т.п.

Неполадки устраняют регулировкой кулисы либо ремонтом троса. Замена троса переключения достаточно трудоемкая работа, поэтому рекомендуется проводить работы на СТО. Если замену выполнять самостоятельно, необходимо помнить, что тросы переключения передач меняют в паре, поскольку они относятся к одному узлу.

Итак, давайте рассмотрим, как поменять трос МКПП. Кстати, замена тросов МКПП практически ничем не отличается от замены тросов АКПП. Разница только лишь в количестве тросов. Последовательность действий при снятии тросов управления МКПП следующая:

  • отсоединить провод от клеммы «минус» на АКБ;
  • снять облицовку тоннеля пола, затем захватить специальными пассатижами отогнутый край скобы крепления оболочки троса и снять скобу;
  • отсоединить наконечник троса переключения передач от пальца рычага кулисы;
  • захватив пассатижами пружинный шплинт крепления наконечника троса, извлечь его из отверстия рычага кулисы;
  • снять полку крепления АКБ;
  • Сжав пассатижами фиксаторы наконечника троса, отсоединить его от рычага на МКПП;
  • Извлечь наконечник оболочки троса из паза кронштейна на механической коробке;
  • Отсоединить наконечник троса переключения передач от рычага МКПП и извлечь наконечник оболочки троса из кронштейна;
  • Снять «термоэкран» дополнительного глушителя и извлечь из отверстия в основании кузова автомобиля держатель тросов;
  • Тросы снять под автомобилем;

Установка новых тросов проводиться в порядке, обратном порядку снятия. Также по окончании требуется отрегулировать привод управления коробкой передач

Обратите внимание, регулировки кулисы и других механизмов должны быть выполнены максимально качественно, чтобы добиться четкого и легкого включения передач

Технические особенности КПП

Блок ведущих шестерней сцепляется первичным валом

Это важно учитывать, когда проводится ремонт КПП. Что касается самого первичного вала, то для него создаётся постоянное сцепление с элементами передней передачи, выполняющими аналогичные функции

Осуществляя ремонт вторичного вала, надо помнить о том, что он обладает полой структурой. Именно благодаря ей масло без проблем доходит до ведомых шестерней.

Устройство КПП такого, что при ремонте не обойтись без использования специальных схем. Не более 0,07 миллиметров составляет в этом случае радиальный зазор на роликовых подшипниках.

Ремонт кулисы КПП — тоже довольно сложный процесс. Особенно, учитывая, что 0,04 миллиметров не должен превышать этот же показатель, но для шариковых аналогов.

Месторасположение кулисы КПП на Лада Калина.

Маслосборник отвечает за подачу масла. Он находится в области переднего подшипника, зафиксированного за вторичным валом. Капитальный ремонт часто затрагивает и такие детали. Если подобрать нужную толщину колец — появится возможность регулировать показатель натяга. Размеры сальников легко найти в инструкции, эти детали заменяются без проблем даже в домашних условиях.

При ремонте ручки КПП необходимо помнить о том, что к фланцу дифференциала прикрепляется ведомая шестерня у коробки передач на этой машине. Посредством салуна с атмосферой совмещается сама коробка, находящаяся в верхней части конструкции, которую мы рассматриваем.

Ремонт рычага — не единственная операция, которую необходимо проводить время от времени. Иногда требуется заменить подшипники, это делается при появлении постороннего шума. Комплект для ремонта КПП нужно приобрести, если лишний шум стал заметен во время нажатия, отпускания педали сцепления.

Все элементы привода управления коробки передач Лада Калина.

Руководство по ремонту говорит о том, что управляется коробка с помощью привода, который состоит из нескольких элементов:

Согласно руководству, тросовые конструкции всегда оснащаются реактивной тягой, тогда передачи не выключаются сами по себе. Один из концов тяги связан с рычагом, а второй — с мотором. Если сальники внутренних шарниров вышли из строя, необходимо провести самостоятельный ремонт КПП. Но перед тем как их заменить, надо полностью сменить масло. Привод передних колёс отсоединяется полностью.

Три оси присутствуют на системе переключения. Одна ось снабжается трёхплечим рычагом для выбора и выключения передач. Коробка переключения передач у второй оси отсутствует, но зато есть скобы, блокирующие поворачивание. После каждых 75 тысяч километров пробега эту конструкцию полностью меняют. Люфт рычага коробки передач тоже должен насторожить, как и выход из строя других деталей.

Кулиса переключения передач: назначение, устройство, регулировка кулисы КПП

Многие водители в процессе эксплуатации ТС рано или поздно сталкиваются с различными неисправностями автомобиля. Что касается коробки передач, кроме самой КПП, с пробегом нередко внимания требует кулиса коробки передач, особенно в случае с МКПП.

На практике кулиса АКПП также может  работать со сбоями, однако именно на механике кулиса  МКПП выходит из строя заметно чаще. Далее мы поговорим о том, что такое кулиса в коробке передач, как работает механизм, а также какие неисправности кулисы КПП обычно встречаются.

Кулиса коробки передач: устройство и принцип работы

Начнем с того, что название кулиса является обиходным. На самом деле данный элемент специалисты называют тягой привода управления коробки передач. Сама кулиса является достаточно крепкой деталью, однако конструкция состоит из нескольких составных элементов, что несколько снижает надежность.

При этом кулиса в МКПП может изнашиваться достаточно быстро, так как езда на механике, в отличие от АКПП, предполагает постоянную работу с рычагом переключения передач. Обычно срок службы составляет около 100-150 тыс. км., однако проблемы могут появиться раньше.

Как уже было сказано выше, кулиса состоит из нескольких деталей, причем выработка или поломка любой из них приводит к тому, что работоспособность всего механизма будет нарушена. Также кулиса в автомобиле страдает от таких факторов, как попадание пыли, грязи, влаги, недостаточное количество смазки и т.д.

Перейдем к устройству кулисы КПП. Сразу отметим, каждый производитель стремится повысить надежность, а также добиться четкости и легкости включения передач, уменьшить люфты и т.п. В результате конструкция данного механизма на разных авто может отличаться. Однако можно выделить основные (базовые) элементы в устройстве кулисы КПП:

  • рычаг КПП;
  • тяга передач;
  • вилка и палец вилки;
  • сальник вилки;
  • фиксатор сальника;

Если же с механизмом возникают проблемы, признаки неисправности кулисы проявляются достаточно отчетливо. Как правило, неполадки кулисы приводят к возникновению определенных трудностей при переключении передач КПП.

Среди основных проблем стоит выделить:

  • люфты рычага переключения передач;
  • затруднения при переключении передач, когда к рычагу нужно приложить больше усилий;
  • стук или хруст при работе рычагом;
  • передачи не включаются или включается не та передача, которую выбрал водитель (пропала четкость включения передач);

Сразу отметим, некоторые люфты по мере износа допустимы, однако значительное их усиление не только снижает комфорт эксплуатации, но и может стать причиной более серьезных поломок.

В остальных случаях, когда нужные передачи включаются с большим усилием или передачу невозможно включить, необходима профилактика кулисы и регулировка,  замена или ремонт, так как езду с поврежденной кулисой вполне можно считать крайне небезопасной.

Регулировка кулисы КПП

Как правило, при возникновении тех или иных проблем с КПП и переключением передач, необходимо начать с регулировки кулисы. Указанная регулировка кулисы является штатной операцией, не требующей особых денежных затрат.

  1. На начальном этапе следует убедиться, что кулиса рабочая, то есть узел может иметь определенную выработку, но при этом должна сохраняться его полная функциональность.
  2. Далее автомобиль следует загнать на яму или поднять на подъемнике, поставить на ручник, под колеса при необходимости подставляются противооткатные упоры.
  3. Теперь можно переходить к чистке кулисы. Двигатель должен быть заглушен. Кулису КПП нужно почистить от грязи, затем смазать кулису подходящей смазкой.
  4. Регулировку кулисы можно провести по задней передаче. Чтобы отрегулировать кулису по задней передаче, сначала на ней нужно ослабить хомут, затем перевести рычаг коробки в положение, когда задняя включается лучше всего. Теперь хомут можно затянуть.

Добавим, что выше были приведены общие рекомендации касательно регулировки кулисы. На разных авто могут возникать определенные отличия. Чтобы выполнить работу качественно, необходимо заранее изучить мануал для конкретной модели.

Подведем итоги

Как видно, кулиса МКПП постоянно подвергается различным нагрузкам, на нее оказывают влияние внешние факторы и т.д. По этой причине даже такой относительно простой и достаточно надежный механизм требует выполнения периодических работ по очистке, смазке и регулировке.

Если же регулировка не дает желаемого результата, тогда потребуется менять отдельные элементы в конструкции или заменить весь механизм в сборе. При этом нередко только замена кулисы позволяет добиться мягкости хода рычага КПП и одновременно четкости включения передач.

Несколько слов о тросе

Частая проблема при буксировке авто – это обрыв троса. Чтобы избежать этой проблемы, оба водителя должны контролировать свой разгон, скорость и торможение. Нужно стараться держать трос в слегка натянутом положении, не допуская его провисания до земли. Иначе есть риск наезда на трос и его обрыва. Также трос может порваться в результате обратного резкого натяжения, например, при резком начале движения или наборе скорости.

Трос должен выдерживать нагрузки на 20% выше веса буксируемого автомобиля. Длина троса должна составлять от 4-х до 6-ти метров.

На гибкой сцепке нельзя производить буксировку на скользкой дороге, в гололед. Также нельзя буксировать машину с неисправным рулевым управлением.

Как буксировать машину с коробкой автомат? Полезнее всего воспользоваться услугами эвакуатора, чтобы не нарушать рабочего ритма автомобиля. Если вдруг такая возможность отсутствует, придерживайтесь вышеописанных правил. Также, будет не лишним заглянуть в инструкцию по эксплуатации вашего авто. Это поможет свести опасность повреждения к минимуму. Удачи на дорогах!

Разборка и ремонт КПП на Лада Гранта

Разборка КПП с тросовым приводом Лада Гранта потребует достаточно много инструмента. Основными является набор ключей и головок разных размеров.

Итак, преступим к разборке коробки передач:

Отворачиваем пробку фиксатора вилки включения передачи заднего хода

Вынимаем из отверстия картера пружину фиксатора

Используя магнит, вынимаем шарик фиксатора

Отворачиваем гайку крепления задней крышки картера коробки передач

Отворачиваем болт крепления кронштейна троса привода выключения сцепления

Отворачиваем гайки крепления задней крышки картера

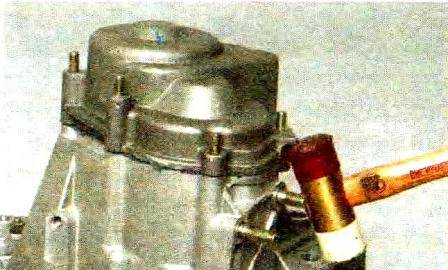

Постукивая молотком с пластмассовым наконечником или обычным молотком через оправку из мягкого металла по приливам крышки

Головкой на 32 с мощным воротком отворачиваем гайки валов

Поддев отверткой ведомую шестерню V передачи, снимаем узел

Отделяем муфту руками

Снимаем пластину синхронизатора

Демонтаж шестерни, предварительно поддев ее

Выкручиваем крепление пластины

Отворачиваем три пробки фиксаторов штоков вилок переключения передач

Извлекаем магнитной отверткой шарики фиксаторов

Вставляем отвертку, чтобы приподнять картер

Удаление крепления вилки

Отверткой выводим рычаг штока из зацепления в механизме переключения передач

Демонтируем шестерню заднего хода

Отворачиваем три болта крепления механизма переключения передач

Снимаем механизм переключения передач

Разборка переключателя передач

Выпресовываем наружное кольцо

Демонтаж наружного кольца

Теперь коробка передач Лада Гранта с тросовым приводом полностью разобрана, и можно определить детали, которые нужно заменить.

Определение неисправностей и методы их устранения

Зачастую неисправности коробки передач имеют характерный звук, который определяет зону поломки, но существуют и другие факторы, которые служат сигналами для ремонта узла. Рассмотрим, основные неисправности и способы их устранения:

НеисправностьКак устранить
Шум в КПП
Износ подшипниковЗаменить
Износ шестернейЗаменить
Недостаток масла необходимого объемаДолить масло
Плохо включаются передачи
Сцепление выключено не полностьюРемонт сцепления
Неверная регулировка тросов привода переключения передачОтрегулировать
Выход со строя пластиковых элементов привода управления КППЗаменить
Самовыключение передач
Износ зубьев синхронизатораЗаменить
Колебание силового агрегата на опорахЗаменить поврежденные детали
«Недовключение» передачОтрегулировать привод включения
Утечка масла
Износ сальников, шарниров, штокаЗаменить поврежденные детали
Ослаблено крепление картера, крышки коробки или нарушена герметизация узлаЗаменить прокладки или герметик

Регулировка тросового привода КПП на Лада Гранта

Регулировка тросового привода коробки передач Лада Гранта отсутствует согласно технической документации завода изготовителя. Единственным вариантом регулировки, которую придумали сами автомобилисты, является то, что можно немного подтянуть троса, если они просели или поддались износу. Еще одним вариантом регулировки является «народное» отодвигание ух крепления тросов, но этот метод не всегда эффективный.

Тросы для замены привода коробки передач ВАЗ-2181

На основании выше сказано, рекомендуется при выходе со строя тросов – заменить их. Техническая плановая замена должна производиться один раз на 100 000 км пробега. Если есть гарантия на автомобиль, то не рекомендуется мудрить и обратиться на автосервис для устранения неисправностей.

Как заменить сальник

При обнаружении утечки масла из коробки передач внимательно осмотрите картер. Течь выявит сама себя. Обычно уходит смазка через сальники ШРУСов и кулисы.

В последнем случае для замены вам потребуется выполнить ряд действий:

  1. Приобрести новый сальник кулисы КПП ВАЗ-2109, 2114. Его цена – около 100 -200 рублей.
  2. Из коробки передач слить масло полностью, выкрутив снизу заглушку ключом на «17». При необходимости можно и заменить впоследствии смазку. Рекомендуется вытянуть верхний щуп, чтобы облегчить вытекание масла.
  3. Отсоединяете от рычага кулисы кардан.
  4. Снимите пыльник, выкрутите ключом на «10» болт крепления к штоку КПП.
  5. При помощи шила или тонкой отвертки извлеките старый сальник. Осмотрите его на предмет повреждений.
  6. Установите новый сальник, используя для запрессовки трубку или большую шайбу.

После замены установите пыльник. Оцените состояние кардана: если люфты у него слишком большие, то потребуется замена. После проведения всех работ обязательно проверьте правильность включения скоростей.

Причины тугого включения передач МКПП

Повод для появления неполадки вправе быть как серьезным, так и не очень

К особо важной группе принято относить проблемы со сцеплением. Дело может быть как в самом комплекте, так и в выжимном подшипнике или вилке

В разряде копеечных факторов – растянутый трос кулисы, неплавный ход втулок в месте соединения тросов с механизмом переключения передач, отсутствие смазки в районе шарового крепления троса.

Каждая из причин имеет свою природу появления. Вместе с тем, они подлежат классификации и делятся как раз-таки по обстоятельствам проявления неполадки.

Двигатель работает – рычаг ходит туго, мотор остановлен – передачи переключаются легко

При таком положении дел автовладельцы предпочитают сразу менять сцепление в сборе + выжимной подшипник. Необходимо признать, что такие затраты на запчасти и ремонт часто не оправдывают себя – неисправность не отступает. Верный путь – начать с регулировки тросика.

Процедура его подтяжки разнится от автомобиля к автомобилю, но незначительно. Обычно для произведения регулировки достаточно отыскать сбоку от кулисы шплинт и вынуть его. Затем вынуть центральную часть и аккуратно переместить ее по зубчикам вперед. Обычно 5 мм перемещения вполне достаточно для того, чтобы комфорт управления «механикой» возобновился вновь.

Рычаг переключения передач ходит то туго, то легко

Отличительной особенностью данного случая является тот факт, что невнятное переключение передач наблюдается как на работающем двигателе, так и на остановленном. В целом это верный признак того, что в шарнире механизма переключения, к которому крепится трос кулисы, отсутствует смазка.

Метод лечения универсален – смазать шарнир WD-40. Технология нанесения смазки у каждого своя. Если конструкция позволяет получить прямой доступ к шарниру (открыть крышку и т.д.), то ничего придумывать не нужно – достаточно прикрепить к баллону WD-40 удлинитель, идущий в комплекте и направить струю смазки прямо в шарнир.

  • Достать из шприца толкатель.
  • Залить внутрь шприца WD-40.
  • Вернуть толкатель на место.
  • Держа шприц иглой вверх, воткнуть иглу между рубашкой троса и шаровым креплением в моторном отсеке.
  • Смазать шарнир.

Способ решения проблемы с данными обстоятельствами проверен не на одном автомобиле и выручает мгновенно. Свободный ход рычага переключения передач коробки возвращается буквально через пять минут после окончания процедуры лечения.

Демонтаж и монтаж коробки передач

Обслуживание коробки передач предполагает, что механизм придётся снимать, менять его позицию. Перед этим необходимо установить на подъёмник само транспортное средство. Зажигание необходимо полностью выключить и обязательно пригодиться стояночный тормоз.

Как ремонтировать коробку передач? Для этого от аккумулятора отсоединяют клемму «минус». Капот необходимо открыть полностью. Об этом пишет любой справочник по ремонту КПП.

Крышка масляной горловины тоже демонтируется. Необходимо установить предыдущий элемент после того, как снят экран. Коробка переключения передач требует ослабления хомута, ответственного за фиксацию. От соответствующего датчика необходимо отсоединить шланг впускной трубы. Люфт рычага коробки передач требует таких же действий на практике. Затем надо отвернуть гайку воздухозаборника.

Ход ремонта далее зависит от конкретной неисправности.

Коробка передач Лада Калина после демонтажа и разборки.

КПП можно установить на прежнее место после того, как ремонт 1 скорости будет завершён. На наружную поверхность соответствующей втулки в сцеплении наносится смазка ШРУС-4, очень тонким слоем. Это поможет и в том случае, когда болтается КПП. К поворотным кулакам отворачиваются болты фиксации пальцев.

Никогда не включайте 3,4 и 5-ю передачу на низких оборотах двигателя

Старайтесь не передвигаться на низких оборотах двигателя на высокой передаче. Например, если вы едите на скорости 50 км/час не нужно включать 4-ю или 5-ю передачу, поскольку этим вы создадите на механическую коробку огромную нагрузку. Хорошим примером, чтобы понять какую нагрузку испытывает коробка передач, чтобы передать крутящий момент двигателя, работающего на небольших оборотах, в случае если водитель включил высокую передачу, является велосипед с несколькими скоростями. Попробуйте включить на велосипеде высокую скорость и тронуться с места. Вы, конечно, тронетесь, но на это вам понадобиться в два раза сил, чтобы сдвинуть велосипед с места.

Совет: Если вы недавно за рулем и имеете недостаточно опыта, то начинайте сразу привыкать переключать передачи на определенных оборотах двигателя. Это вам поможет привыкнуть вовремя включать нужную скорость. Таким образом, вы увеличите ресурс корзины, диска сцепления, а также выжимного подшипника.

Последствия: Износ всех компонентов сцепления из-за перегрузки

Регулируем тросик АКПП

Если вы любитель агрессивного стиля вождения, то тросик следует натянуть. Если вы ездите плавно и размеренно, то натяжение тросика ослабляется. Так мы добьемся равномерного переключения скоростей, снизим расход топлива. Оптимальное поведение автомобиля на дороге достигается опытным путем, натяжением-ослаблением тросика. Ведь срок работы коробки у каждого разный, а со временем трос имеет свойство растягиваться.

Подготавливаем автомобиль. Двигатель прогреваем, смотрим, чтобы тросик АКПП был закреплен в трех точках: на кронштейне над рычагом дросселя, на кронштейне слева от рычага, на патрубке.

Нажимаем на педаль газа. При этом рычаг дроссельной заслонки должен провернуться без остатка свободного хода. Отпускаем педаль. Рычаг возвращается до упора в исходное положение. Если мы обнаруживаем свободный ход рычага, то регулируем тросик контргайками на кронштейне. Когда мы смещаем тросик по кронштейну влево – мы его натягиваем. Если вправо – ослабляем.

Для первой регулировки попробуем подтянуть тросик незначительно, всего лишь на один оборот гайки. После чего следует немного поездить на автомобиле, посмотреть, как машина стала себя вести. Если результат что-то в работе АКПП не устраивает, продолжаем регулировку.

Как проверяем работу коробки?

Переключаем передачи с низшей на высшие и наоборот. Если переключение при несильном нажатии педали газа происходит с толчками – тросик перетянули. Если в наличии пробуксовки или двойные рывки – тросик ослаблен. Теперь попробуем перейти в кик-даун. При этом скорость должна быть постоянной, в районе 70 кмч, педаль отпущена. Если мы ощущаем паузу и плавный рывок при переходе в кик-даун, то тросик ослаблен. Если рывок резкий, а пауза отсутствует – тросик перетянут.

Совет: удобнее всего осуществлять регулировку в паре с помощником. Владелец автомобиля нажимает на педаль, а помощник осуществляем все манипуляции с ослаблением-натяжением гаек. Ведь сила нажатия на педаль у каждого своя. Кто-то вдавливает ее, кто-то лишь слегка касается. Отсюда и разные регулировки.

Тросик АКПП Видео

https://youtube.com/watch?v=TD6BGvYQ_RE

При манипуляциях с тросиком неплохо бы иметь под рукой мануал по ремонту АКПП. Процесс регулировки тросика в большинстве из них описан достаточно подробно. А вот какие регулировки нужны лично вам и вашему автомобилю, решается непосредственно автовладельцем, исходя из особенностей эксплуатации авто.

http://topkarting.ru/korobka-peredach-kvadrocikla.htmlhttp://krutimotor.ru/regulirovka-privoda-pereklyucheniya-peredach/http://topkarting.ru/korobka-peredach-kvadrocikla.htmlhttp://dedminka.ru/cf500a-basic/unlock.htmlhttp://pikabu.ru/story/kvadrotsiklyi_cf500_2a_tekhnicheskoe_obsluzhivanie_6009673http://akpphelp.ru/trossik_akpp.html

Для чего нужна кулиса КПП

На самом деле, чаще всего КПП находится в исправном состоянии, но может выйти из строя кулиса.

Можно заменить узел на новый, а можно обойтись грамотной регулировкой кулисы. Регулировка этого элемента поможет устранить неполадки, и убедиться в том, что проблема связана именно с кулисой КПП. Бывает так, что автовладелец начинает просто менять один узел за другим, не разобравшись в проблеме, тратя при этом деньги и время безрезультатно.

Сама кулиса КПП предназначена для того, чтобы скорости не переключались самопроизвольно . Бывает так, что от неправильной или сбившейся регулировки вся система трансмиссии начинает работать некорректно и может даже выйти из строя. Поэтому нужно уметь делать регулировку кулисы КПП своими руками, тем более что эта процедура не представляет собой ничего сложного.

Когда кулиса нуждается в регулировке?

Устройство механизма переключения передач.

Процедуру регулировки кулисы КПП рекомендуется проводить в следующих случаях:

  1. После того, как будет произведена замена или снятие КПП на автомобиле.
  2. При ослаблении хомутов фиксации.
  3. Если менялся карданчик.
  4. Если кулиса начинает проворачиваться на своём шарнире.

Хотя визуально может казаться, что кулиса находится на своём месте, даже минимальное смещение кулисы может привести к некорректной работе коробки переключения передач. Бывает так, что достаточно подтянуть кулису к карданчику на 1 мм , после чего все функции КПП восстановятся.

Часто звучит жалоба владельцев ВАЗ 2110 на то, что первая скорость включается с трудом или вылетает.

  • часто виновен синхронизатор;
  • возможно, лопнула пружина фиксатора, рычаг болтается, скорости включаются как хотят;
  • замена может понадобиться штоку и вилке.

Другая жалоба – вторая передача включается плохо, ее частенько выбивает.

Здесь можно заподозрить основных виновников:

  • вылетает вторая чаще всего потому, что зубья шестерни плохо зацепляются с муфтой, которой включаются скорости;
  • кончики зубьев шестерни и муфты уже износились, поэтому скорость плохо включается. Если не вмешаться, то скоро будет вылетать;
  • как вариант, когда выбивает именно на кочках — умирает сцепление.

Иногда (хоть и редко) от того, что вторая включается недостаточно хорошо и вылетает, помогает замена фиксирующей пружины. Если же скорости часто вылетают, некоторые из них включаются с трудом, значит, полумеры уже не помогут – нужен капремонт коробки.

Проведете вы его самостоятельно, или отправитесь в сервис, где вам отремонтируют, а также наладят механизм переключения передач, решайте самостоятельно, исходя из собственного опыта и умения.

Как отрегулировать привод переключения передач

Возникновение каких-либо проблем с переключением передач не всегда означает серьезную поломку КПП. Если передачи включаются с трудом, возникли сложности с выбором передачи, что препятсвует включению и т.д., тогда в ряде случаев бывает достаточно отрегулировать привод переключения передач. При этом выполнить регулировку привода МКПП можно как на СТО, так и самостоятельно.

Читайте в этой статье

  • Регулировка привода переключения передач
  • Что в итоге

Регулировка привода переключения передач

Прежде чем что-то регулировать, нужно иметь представление о том, как устроен тот или иной механизм, как работает и т.д. Для начала, давайте рассмотрим устройство и принцип работы механической коробки переключения передач (КПП) в общих чертах.

Коробка передач преобразует и передает крутящий момент от двигателя к ведущим колесам, чтобы автомобиль мог тронуться с места и менять скорость движения. Существует четыре вида КПП: механическая, автоматическая, роботизированная и вариаторная.

Наиболее распространены сегодня первые два типа. С учетом того, что МКПП или «механика» имеет более простое устройство, именно такой агрегат рассмотрим в качестве примера.

Механическая коробка представляет собой, условно говоря, набор валов (входных и выходных) и набор шестеренок на каждом из валов. Шестерни на валах входят в зацепление и таким образом взаимодействуют между собой.

Водитель при помощи рычага переключения передач может определять, какие именно пары шестерен будут работать, то есть выбирать нужную передачу. При этом на МКПП также приходится выжимать сцепление, чтобы крутящий момент не передавался на коробку передач (на первичный вал).

Как и любой другой механизм, привод переключения имеет определенные настройки, которые со временем сбиваются. Это может стать причиной проблем с управлением коробкой. Другими словами, если передачи плохо включаются, причин может быть много, при этом одной из них является необходимость регулировать привод.

По большому счету, вся регулировка механизма переключения передач в условиях гаража сводится к тому, чтобы поработать над тягой выбора передач. Ее еще называют кулисой. В двух словах, кулиса – это устройство, соединяющее рычаг переключения передач с коробкой. Во время ее износа возникают такие проблемы, как:

  • увеличение люфта рычага переключения;
  • некорректное включение передач (вместо выбранной включается другая);
  • при переключении приходится прилагать больше усилий, чем раньше;
  • возникают посторонние звуки при движении рычага.

При появлении описанных неполадок часто может возникнуть необходимость полной замены или регулировки кулисы. При этом процедура настройки кулисы не является сложной. Главное, знать, как регулировать привод. Ниже будут приведены общие рекомендации, так как в зависимости от марки и модели автомобиля могут возникать некоторые нюансы. Для регулировки тяги переключения передач потребуются инструменты:

  • ключ на 12 торцевой;
  • пассатижи;

Регулировать можно двумя простыми способами. Для них будет одно общее действие: ослабить (а затем снова затянуть) хомут кулисы. Его расположение может меняться в зависимости от модели и марки авто (можно уточнить по мануалу).

  1. По задней передаче. Способ позволяет решить проблему некорректного включения скоростей в подавляющем большинстве случаев. Заключается он в том, что после ослабления хомута (для этого потребуется ключ) включается задняя передача (при заглушенном моторе, с соблюдением техники безопасности). Рычаг переключения выставляется в нужное положение и хомут снова затягивается.
  2. Также регулировка включения передач может быть проведена по первой передаче. Для этого ее нужно включить, а потом ослабить хомут. Далее привод кулисы проворачивается по часовой стрелке до тех пор, пока селектор КПП не упрется в пластиковый ступор задней передачи. Это хорошо чувствуется. Потом хомут снова затягивается, после чего регулировку можно считать оконченной.

Что в итоге

Как видно, проблемы с переключением передач не всегда означают, что необходим дорогостоящий или капитальный ремонт коробки. Во многих случаях (если нет других признаков и причин) достаточно знать, как отрегулировать коробку передач, то есть кулису на МКПП. При этом данную процедуру можно выполнить самостоятельно.

В этом случае правильно выполненные регулировки тросика АКПП позволяют избавиться от рывков и пинков автомата, а также добиться плавности и четкости во время переключения передач.

krutimotor.ru

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
