Признаки неисправности ДМРВ ВАЗ 2114 и проверка датчика

Как проверить датчик ДМРВ на ВАЗ

Самый надежный способ — использование диагностического сканера (хотя бы на уровне ELM-327). Подключаемся к порту OBD и смотрим на компьютере показатели работы расходомера.

Если сканера нет, можно снять основные параметры мультиметром. Чтобы провести диагностику и ремонт ДМРВ ВАЗ 2114 своими руками, необходимо знать распиновку контактов.

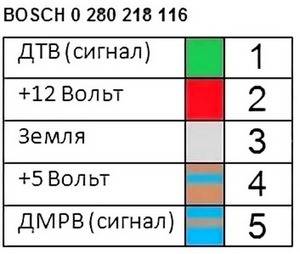

Для примера рассмотрим контактную колодку для ВАЗ 2114: современный 8 или 16 клапанный мотор, ДМРВ BOSCH (или его аналог) версии 116.

Контакт № 1 нам не потребуется, это датчик температуры воздуха.
Контакт № 2 — питание 12 вольт. При нарушении работы бортового регулятора напряжения, датчик расхода воздуха может работать со сбоями.
Контакт № 3 — масса.
Контакт № 4 — питание электроники ДМРВ, параметр важный, напряжение должно быть стабильным.
Контакт № 5 — то самое «плавающее» напряжение, с помощью которого ЭБУ вычисляет объем проходящего через впускной коллектор воздуха.

Проверка питающих напряжений производится на отключенной колодке. Поворачиваем ключ зажигания, двигатель не заводим. Относительно массы замеряем напряжение на контакте № 2 (12 вольт) и контакте № 4 (5 вольт). Это свидетельствует об исправности ЭБУ и целостности проводов с контактами.

Проверка сигнального напряжения на контакте № 5 производится с подключенным разъемом, при включенном зажигании (двигатель не заводим!).

напряжение в пределах 0,99−1,02 вольта — датчик исправен;
напряжение в пределах 1,03−1,05 вольта — скоро потребуется замена;
более 1,05 вольта — ДМРВ не работает в штатном режиме.

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ: С помощью портативного диагностического прибора считайте фиксированные параметры. В этих параметрах отражается состояние двигателя на момент обнаружения неисправности. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, какой была топливовоздушная смесь (обедненной или обогащенной) и пр.

1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (МАССОВЫЙ РАСХОД ВОЗДУХА)

Подсоедините портативный диагностический прибор к DLC3.

Запустите двигатель и включите портативный диагностический прибор.

Выберите следующие элементы меню: Powertrain / Engine and ECT / Data List / MAF.

Считайте значения, отображенные на диагностическом приборе.

Результат:

Массовый расход воздуха (г/с)	Следующий шаг
0,0	А
Не менее 271,0	B
Между 1,0 и 270,0 (*1)	C

*1: Значение должно изменяться при открывании или закрывании дроссельной заслонки во время работы двигателя.

Перейдите к шагу 6
C

ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ

2.ПРОВЕРЬТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (НАПРЯЖЕНИЕ ПИТАНИЯ)

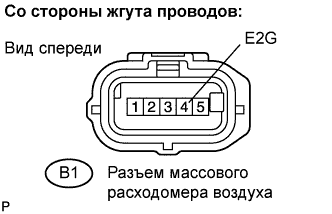

Отсоедините разъем B1 датчика массового расхода воздуха (MAF).

Включите зажигание (IG).

Измерьте напряжение между контактом разъема со стороны жгута проводов и массой.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Заданные условия
+B (B1-3) — масса	9-14 В

Снова подсоедините разъем датчика массового расхода воздуха.

Перейдите к шагу 5

3.ПРОВЕРЬТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (НАПРЯЖЕНИЕ НА КОНТАКТЕ VG)

Проверьте выходное напряжение.

Отсоедините разъем В1 датчика MAF.

Подайте напряжение аккумуляторной батареи на контакты +B и E2G.

Подсоедините положительный (+) щуп диагностического прибора к контакту VG, а отрицательный (-) щуп – к контакту E2G.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Заданные условия
VG (5) — E2G (4)	0,2-4,9 В

Снова подсоедините разъем датчика массового расхода воздуха.

ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА

4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ECM)

Отсоедините разъем В1 датчика MAF.

Отсоедините разъем B32 ЕСМ.

Номинальное сопротивление (проверьте на обрыв):

Контакты для подключения диагностического прибора	Заданные условия
VG (B1-5) — VG (B32-118)	Менее 1 Ом
E2G (B1-4) — E2G (B32-116)

Номинальное сопротивление (проверьте на короткое замыкание):

Контакты для подключения диагностического прибора	Заданные условия
VG (B1-5) или VG (B32-118) – масса	10 кОм или более

Снова подсоедините разъем датчика массового расхода воздуха.

Подсоедините разъем ECM.

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ЗАМЕНИТЕ ECM

5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ИНТЕГРИРОВАННОЕ РЕЛЕ)

Отсоедините разъем В1 датчика MAF.

Достаньте интегрированное реле из блока реле № 1 моторного отсека.

Номинальное сопротивление (проверьте на обрыв):

Контакты для подключения диагностического прибора	Заданные условия
+B (B1-3) — 1A-4	Менее 1 Ом

Номинальное сопротивление (проверьте на короткое замыкание):

Контакты для подключения диагностического прибора	Заданные условия
+B (B1-3) или 1A-4 — масса	10 кОм или более

Снова подсоедините разъем датчика массового расхода воздуха.

Установите интегрированное реле на место.

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ ECM

6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МАССА ДАТЧИКА)

Отсоедините разъем В1 датчика MAF.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
E2G (B1-4) — масса	Менее 1 Ом

Снова подсоедините разъем датчика массового расхода воздуха.

ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА

7.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ECM)

Отсоедините разъем В1 датчика MAF.

Отсоедините разъем B32 ЕСМ.

Номинальное сопротивление (проверьте на обрыв):

Контакты для подключения диагностического прибора	Заданные условия
VG (B1-5) — VG (B32-118)	Менее 1 Ом
E2G (B1-4) — E2G (B32-116)

Номинальное сопротивление (проверьте на короткое замыкание):

Контакты для подключения диагностического прибора	Заданные условия
VG (B1-5) или VG (B32-118) – масса	10 кОм или более

Снова подсоедините разъем датчика массового расхода воздуха.

Проверка ДМРВ

Прежде чем приступать к экспериментам, не поленитесь ознакомиться с руководством по сервисному обслуживанию. Там детально описано, что такое ДМРВ на ВАЗ 2114 и как его заменить.

Ищем датчик. Открываем капот, находим патрубок воздушного фильтра. На нем и располагается ДМРВ, определяющий поток проходящего через фильтр воздуха. Приведу несколько вариантов, как проверить датчик массового расхода воздуха самостоятельно.

Отключить датчик. Колодку с проводами отсоединить от разъема, нажав на фиксатор, расположенный снизу. Запустить двигатель (1500 оборотов или больше). Отключение ДМРВ контроллер понимает как аварийное состояние и приготовляет топливно-воздушную смесь исходя из того, в каком положении находится заслонка дросселя. Попробуйте проехать небольшое расстояние. Если автомобиль разогнался ощутимо быстрее, это свидетельствует о нерабочем ДМРВ. От себя замечу, что в отключенном состоянии для ЭБУ Я7.2 и М7.9.7. обороты не повышаются!
Замена прошивки контроллера. Оригинальная прошивка ЭБУ могла быть заменена альтернативной. В такой ситуации мы не знаем, какой алгоритм прописан в ней случай работы в режиме, рассмотренном в первом пункте. Заслонка дросселя имеет упор, под который нужно подложить тонкую пластину (около 1 мм), чтобы поднять обороты. Затем необходимо отсоединить фишку с датчиком. При неисправном датчике двигатель должен заглохнуть. Если двигатель работает, то причина в особенностях прошивки: некорректно прописаны шаги РХХ.
Измерение напряжения. Тестирование дает хорошие результаты при работе с датчиками Bosch. Понадобится мультиметр. Выбираем режим измерения постоянного напряжения и устанавливаем максимальное значение 2 В.

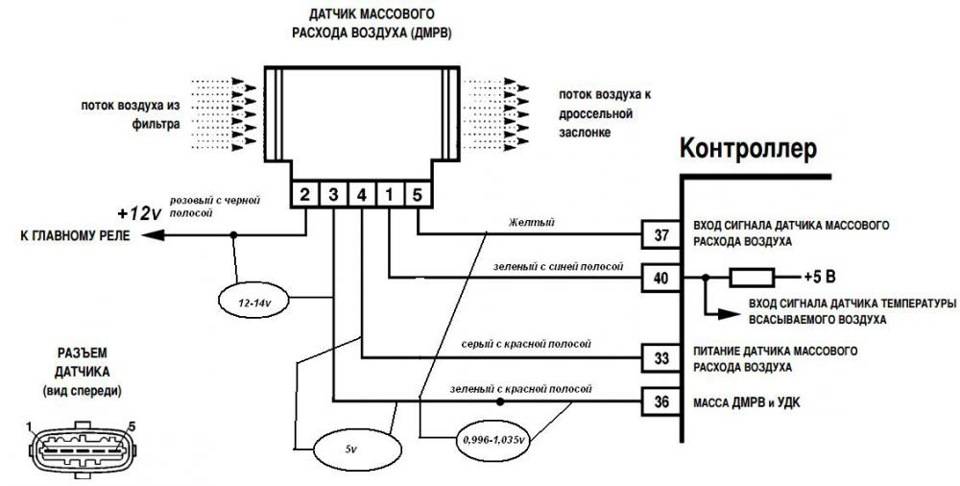

Схема подключения для ВАЗ 2114 выглядит так:

желтый – входящий сигнал;
серый с белым – питание на выходе;
зеленый – заземление;
розовый с черным – вывод к главному реле.

Расцветка может быть другой, но последовательность расположения разъемов та же.

Далее нужно включить зажигание при заглушенном двигателе. Красный (плюсовой) щуп тестера подключить к желтому выходу, черный (минусовой) – к зеленому. Щупы мультиметра вставляются вдоль указанных проводов напрямую через резиновые уплотнители разъемов без повреждения изоляции. Для профилактики я рекомендую смочить щупы WD-40. Промежуточные соединения или иголки не рекомендуется использовать из-за вносимой ими дополнительной погрешности. Измерить напряжение. Сравнить полученный результат с таблицей:

Аварийное. Датчик неисправен (возможно, давно). Замена обязательна.

Только что установленный датчик дает напряжение на выходе 0,996–1,01 В. Со временем оно возрастает. Большее значение означает больший процент износа.

Данные напряжения с датчиков фиксируются бортовым компьютером, их можно просмотреть, выбрав соответствующую группу параметров.

Осмотр и чистка. Крестовой отверткой ослабляем хомут, удерживающий патрубок воздухозаборника. Снимаем гофру и проверяем, есть ли следы масла и/или конденсата внутри нее, а также на внутренней поверхности датчика. В норме их быть не должно. Чувствительный элемент ДМРВ часто ломается из-за попадания на него грязи. Этого легко избежать при регулярной замене воздушного фильтра. Причины попадания масла в ДМРВ:

превышен допустимый уровень масла в картере
засорен маслоотделитель системы вентиляции

Датчик крепится к патрубку двумя винтами. Откручиваем их рожковым ключом (х10) и снимаем сам датчик. Спереди имеется вход, который должен быть защищен от подсоса неочищенного воздуха кольцевым резиновым уплотнителем. Если его нет или он остался в корпусе фильтра, пыль забивает входную сетку датчика. Ее нужно прочистить, поставить уплотнитель, проверить герметичность и вставить датчик обратно.

Сравнение с исправным датчиком. На личном опыте убедился, что самая точная проверка – установить заведомо рабочий датчик и сравнить поведение двигателя с «родным».

Помимо рассмотренных вариантов, как проверить ДМРВ самим, можно еще обратиться в сервис, где есть специальное оборудование, и провести уже 100% диагностику, например, по методике оценки осциллограммы.

Принцип работы

Ход поршня происходит при сгорании топлива с воздухом в пропорции 1:14, при сохранении которой происходит оптимальная работа силовой установки. При уменьшении или увеличении пропорции двигатель не перестает работать, но появляется перерасход горючего или снижение рабочей мощности мотора. Датчик массового расхода воздуха нам нужен, чтобы воздух поступал порциями. Работа агрегата проходит следующим образом: ДМРВ ВАЗ 2110 делает расчет порции свежего воздуха, а затем отсылает данные на основной компьютер, который, ориентируясь по этой информации, высчитывает порцию топлива.

Чем сильнее вы давите на газ, тем больше требуется фильтрованного воздуха для силовой установки. Датчик массового расхода фиксирует увеличение и подает команду электронике увеличить порции топлива. При движении на одинаковой скорости каждая порция должна равняться предыдущей. ДМРВ получает данные о нагрузке силового агрегата, а затем вычисляет требуемую порцию воздуха. Когда водитель нажимает на педаль, открывается дроссельная заслонка, при этом увеличивая объём всасываемого воздуха – нагрузка повышается. При отпущенной педали нагрузка падает.

Справка о работе и устройстве датчика массового расхода воздуха

Опять же, не будем рассматривать исторически устаревшие механические варианты с флюгером и частотный расходомер General Motors, который использовался в комплекте с ЭБУ «Январь» 4-й серии. Современные расходомеры для 10 серии ВАЗ работают по принципу термоанемометра.

В основе лежит свойства некоторых металлов существенно менять сопротивление в зависимости от нагрева (в датчике ДМРВ используется сплав иридия с платиной, что обуславливает высокую стоимость прибора). В потоке воздуха расположены два резистора: один прецизионный, второй может менять сопротивление с помощью нагрева. На него подается напряжение, нить нагревается до момента совпадения с эталоном. В зависимости от силы воздушного потока, нить охлаждается, сопротивление меняется. За счет увеличения напряжения на резисторе, температура и соответственно сопротивление восстанавливается. Это происходит в реальном времени, то есть контроль за воздушной массой постоянный. На выходе датчик массового расхода воздуха показывает сигнальное напряжение с точностью сотых долей вольта. Полученная информация обрабатывается ЭБУ для точного дозирования бензина в топливно-воздушную смесь.

Все элементы скомпонованы в единый электронный модель, который размещается в измерительном канале (воздуховоде).

Устройство датчика

Вид расходомера со стороны сетки.

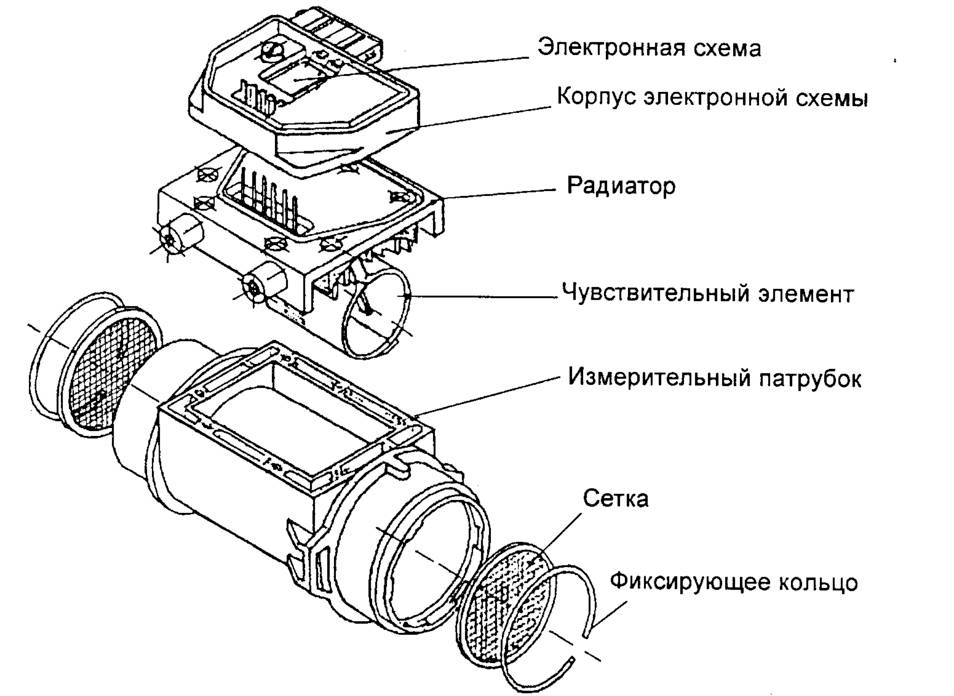

Датчик в разобранном виде.

На этом фото видна платиновая нить.

В итоге расход и температура воздуха преобразуются в понятные для ЭБУ электрические импульсы. Это очень нежный и точный прибор, он позволяет рассчитывать цикловое наполнение цилиндров воздухом и обновляет параметры каждых 0,1 с.

Схема датчика массового расхода воздуха.

Рабочий орган датчика — платиновая прогреваемая нить. Она нагревается до рабочей температуры (от 100 до 1000 градусов), а при поступлении воздуха, остывает. Величина, на которую падает температура нити, преобразуется в электрический сигнал и исходя из этого значения, ЭБУ вычисляет массу и температуру воздуха, попавшего в камеру сгорания. А на основе этих данных уже готовит необходимую порцию топлива. Вкратце — так.

Визуальный осмотр

Что касается визуальной диагностики, то в первую очередь необходимо проверить состояние гофры, в которой установлен расходомер, а также само устройство. Если в результате проверки вы увидели следы моторной жидкости или конденсата, то не исключено, что девайс не работает именно по этой причине. В некоторых случаях чистка устройства от загрязнений позволяет возобновить работу расходомера и предотвратить возможную замену. Нужно учитывать, что загрязнения обычно скапливаются в результате редкой замены воздушного фильтрующего элемента (автор видео о неисправности регулятора — канал В гараже у Сандро).

Если же вы заметили следы моторной жидкости, то есть вероятность, что причина кроется в засорении салобойника, также проблема может заключаться в превышении допустимого уровня смазки в картере. Когда очистка будет завершена, необходимо будет произвести визуальный осмотр регулятора — на передней его части вы можете увидеть уплотнительную резинку, которая используется для герметизации. Уплотнитель необходим для предотвращения неочищенного воздушного потока и может быть такое, что резинка немного сдвинулась — это приведет к скоплению пыли на сетке расходомера.

Что такое ДМРВ?

Этот прибор очень необходим для того, чтобы определять объем воздуха, которым заполнятся камеры сгорания, когда двигатель работает. Датчик обычно устанавливается после воздушного фильтра в системе питания.

В автомобильный силовой агрегат при движении подается 1 объем горючего, а также 14 равных частей воздуха. Так готовится правильная топливно-воздушная смесь. Это является залогом правильной работы мотора в наиболее оптимальных для него режимах.

При любом нарушении этого соотношения владелец автомобиля будет наблюдать или повышенный расход топлива, или снижение мощности силового агрегата, или и то и другое сразу. Если знать признаки неисправности ДМРВ, то легко выявить поломку прибора.

ДМРВ необходим для того, чтобы точно отмерять необходимое количество воздуха. Это количество рассчитывается в самом датчике, а затем отсылается в ЭБУ, где на основании этих данных будет рассчитан необходимый объем топлива.

Чем больше водитель жмет педаль акселератора, тем больше воздуха поступит в камеры сгорания. Датчик фиксирует количество и посылает ЭБУ специальную команду для увеличения объема впрыскиваемого горючего. Если автомобиль будет работать или двигаться более равномерно, тогда нужно будет небольшое количество воздуха.

Для это и нужен ДМРВ. Он с максимумом точности отмеряет нужные объемы воздуха для работы мотора.

None

Назначение и принцип работы

Многих владельцев авто волнует, во сколько обходится приобретение такого датчика. Оказывается, дмрв 2114 обладает немалой стоимостью, она варьируется в пределах 2-3 тысяч. При этом можно воспользоваться как импортными изделиями, так и деталями отечественного производства. Не стоит удивляться тому, что об отечественных моделях ходят соответствующие отзывы.

Но не всегда стоит доверять отзывам, лучше опробовать изделия на практике. Пусть об отечественных датчиках можно найти немало отрицательных отзывов, но зато они являются более доступными.

Данный датчик позволяет движку функционировать в разных рабочих режимах, предполагающих различную нагрузку. Если рассматривать действие устройства, то оно заключается в создании рабочей смеси воздуха и бензина. Точнее сказать, в смесь входят пары бензина. Прямая задача изделия состоит в том, чтобы замерять два показателя, которые связаны между собой:

Время реакции.
Количество воздуха, которое потребляется для реакции.

Если измерения оказываются точными, то устройство может определять, какая смесь требуется движку. Это позволяет системе получить информации о необходимых пропорциях. Случаются и такие ситуации, когда датчик работает неправильно, выдавая неверные значения.

В таком случае создающаяся в системе смесь не будет соответствовать текущему режиму работы. В результате может уменьшиться мощность, а также вполне вероятно увеличится расход. Среди возможных последствий могут находиться и ухудшение динамики авто, и нарушение отклика машины.

НАЗНАЧЕНИЕ И ПРИНЦИП РАБОТЫ

Инжекторный двигатель ВАЗ 2114 – сложная конструкция, способная работать в разных режимах нагрузки. Для того, чтобы обеспечивать нормальную работу силового агрегата и оптимальное количество расходуемого бензина, электронные мозги автомобиля должны максимально точно определять соотношение бензина и воздуха в подающейся топливной смеси.

Для определения требуемого соотношения пропорций топливной смеси ЭБУ использует показатели разных измерительных приборов – основной из них ДМРВ.

Разберемся, что это ДМРВ и с чем его едят.

ДМРВ (он же расходомер) – датчик, определяющий количество поступившего в движок автомобиля воздуха. Исходя из полеченных показателей расхода воздуха ЭБУ определяет, какое количество бензина необходимо подать в камеры сгорания.

Чувствительный элемент датчика представлен тонкой платиновой нитью. Данная нить в процессе работы устройства раскаляется до температуры 1000 градусов и охлаждается потоком проходящего воздуха. Определение количество пропущенного воздуха выполняется исходя из температуры, до которой охладился чувствительный элемент. Чем меньше температура – тем выше проводимость платины, и тем большее количество передаваемого на нить тока она проводит.

Стоимость датчика составляет порядка 2-3 тысяч рублей. Хорошо зарекомендовали себя изделия немецкой компании Bosch, тогда как о ДМРВ отечественного производства владельцы четырнадцатых наоборот, отзываются не совсем положительно.

Устройство ДМРВ

Как проверить датчик расхода воздуха (3 способы проверки)

В некоторых случаях, для проверки ДМРВ, его необходимо демонтировать с автомобиля. Порядок демонтажа:

Ослабить хомут,
Снять воздушный патрубок,
Открутить винты крепления датчика к корпусу воздушного фильтра.
Перед тем как отключить электрический разъем, необходимо снять минусовую клемму с аккумуляторной батареи. Это нужно сделать, чтобы электронный блок управления двигателем не выдал ошибку, и не загорелась лампа «чэка».

Способ №1. Визуальный контроль

Для этого необходимо снять датчик и внимательно его осмотреть на наличие механических повреждений или посторонних предметов, мусора. Также стоит визуально оценить целостность сенсоров нагревательных нитей или нагревательной плёнки.

Подобные проблемы могут возникнуть из-за негерметичного корпуса воздушного фильтра, или из-за некачественного воздушного фильтра.

При выявлении видимых повреждений – датчик необходимо заменить. А при наличии в нём мусора или загрязнений – ДМРВ можно очистить специальными средствами или очистителем карбюратора (спрей на спиртовой основе). Сенсоры ДМРВ очень хрупкие, поэтому будьте осторожны – не стоит их чистить механическим образом. Датчик ремонту не подлежит!

Способ №2. Отключение подачи питания

Самый простой способ проверить датчик массового расхода воздуха — отключить от него питание. При неработающем двигателе, отсоединяем электрический разъем на датчике массового расхода воздуха. Затем запускаем двигатель.

В данной ситуации блок управления двигателем переходит на резервный режим работы и заменяет показания отключенного датчика на запрограммированные заводом изготовителем.

В этом случае работа двигателя должна нормализоваться и обороты холостого хода увеличатся. Для дополнительной проверки, можно проехать на автомобиле с отключенным разъёмом ДМРВ – 100-200 метров. Если все симптомы неисправности датчика массового расхода воздуха пропали, то значит датчик передает некорректные данные – он признается нерабочим и требует замены.

При проверке ДМРВ этим способом, после отключении электрического разъёма от датчика – на панели приборов загорится лампа ошибки двигателя «Check»

После завершения проверки или его замены, необходимо будет сбросить ошибку! Для этого можно отключить минусовую клемму АКБ на несколько минут (осторожно собьются абсолютно все настройки). В некоторых моделях автомобилей – сбросить ошибку можно только в сервисном центре, специальным сканером, подключенным к диагностическому разъему автомобиля

Способ №3. Проверка мультиметром

Чтобы проверить датчик расхода воздуха мультиметром – необходимо знать какие именно параметры измерять и с каких контактов электрического разъема. У каждой марки автомобиля они могут отличаться. Расположение проводов и клемм датчика, можно посмотреть в электрической схеме автомобиля.

Например на датчиках Bosch, которые устанавливаются на автомобили ВАЗ и GAZ, можно проверить напряжение (V) между входящим сигналом и заземлением на разъёме ДМРВ. Для этого необходимо:

Включить зажигание автомобиля, но двигатель не запускать,
Подключить красный (+) щуп мультиметра к жёлтому проводу,
Чёрный (-) щуп – к зелёному проводу разъёма.
Переключатель режимов на мультиметре устанавливаем на измерение минимального постоянного тока.

Напряжение на контактах должно находиться в пределах 1,00-1,04 Вольта. Если показания окажутся выше, то датчик требует замены.

Дополнительно можно снять датчик не отключая электрического разъема и подать струю воздуха на датчик со стороны воздушного фильтра. Напряжение должно возрасти до 1,3 Вольта, в этом случае датчик расхода воздуха считается рабочим.

В зависимости от устройства датчика, еще возможно произвести замер сопротивления на резисторах. Причем результаты замеров при разной температуре воздуха будут разными. Точные данные об оптимальных величинах показаний сопротивления, температуры измерений и расположение контактов на разъёме – как правило указывается либо в специальной технической литературе, либо в инструкции по ремонту автомобиля.

Диагностика поломки

Если датчик расхода воздуха ломается, признаки неисправности могут быть самыми разными. В первую очередь, увеличится расход топлива, еще одним симптомом могут быть плавающие обороты ДВС.

Помимо этих признаков поломки, можно выделить следующие:

провалы в работе силового агрегата;
более медленный разгон авто, плохая динамика;
силовой агрегат может отключаться при переключении скоростей;
снижение мощности и увеличение расхода бензина;
прогретый ДВС более сложно завести;
появление лампочки Check на контрольном щитке.

Последний признак может не проявляться при полном выходе из строя контроллера. Как проверить ДМРВ своими силами? Диагностика заключается в выявлении импульса.

В том случае, если импульс будет пониженным, это свидетельствует о:

возможном замыкании либо обрыве проводки;
поломке регулятора;
некорректной работе ЭБУ;
окислении контактов;
о том, что контроллер не подключен.

Засоренный регулятор расхода воздуха

Проверка дмрв на ваз 2114 мультиметром

И третий способ, проверка с помощью мультиметра:

вставить мультиметр в систему для замера подачи тока. Режим должен быть до 20 Ватт;
объединить красный кабель с желтым (5 контакт), а черный с зеленым (3 контакт);
вставить ключ в зажигание и прокрутить, но не заводить машину;
мультиметр покажет показания, посмотрите их.
заводя автомобиль обороты резко колеблются, а нажимая на педаль газа двигатель глохнет;
сбрасывая полностью газ, обороты удерживаются пару секунд на пометке 2-3 тыс.
машина не может набрать скорость из-за отсутствия тяги;
на панели управления загорается инжектор “чек двигателя”.

Если движок и сам автомобиль проводят работу без перебоев, водители автомобиля ВАЗ 2114 редкого когда связывают загоревшую лампочку “чек” с работой ДМРВ. Поэтому, не стоит оставлять без внимания загоревший индикатор “чек” и считать это ошибкой компьютера.Если, описанные выше проявления выявлены, значит необходимо провести диагностику. Ведь неисправность системы ДМРВ, может быть схожа с другими поломками автомобиля.

Как расшифровать сведения мультиметра?

Мультиметр показывает от 0,006 до 1,01 В – это обозначает, что датчик еще новый. Через несколько недель, данные увеличатся на пару сотен единиц.
Если данные мультиметра находятся в районе от 1,01, 1,02 В – они обозначают, что датчик в режиме использования, это его рабочее состояние.
Датчик показывает 1,03 – 1,04 В, – такие показания будут обозначать, что рабочий резерв использован в половину.
Показания датчика 1,04В -1,05 В – такие показания обозначают, что датчик следует заменить на новый.
Показания датчика свыше 1,05 В посылаемые на ЭБУ — неверные. Скорее всего, производит работу не правильно, или вовсе не производит работу.

Распиновка ДМРВ

за пересылку данных с прибора ДМРВ на реле отвечает розово-черный кабель. Обозначен как контакт No2;
за заземление, кабель зеленого цвета. Обозначен как контакт No3;
белый, отвечает за питание прибора ДМРВ. Определен как контакт No4;
желтый кабель, определен как контакт No5 и отвечает за передачу импульса с ЭБУ (электронный блок управления).

Распиновка ДМРВ на ваз 2114

Но стоит учитывать, что цвета могут отличиться от выше описанных. Производители датчика, могут заменять описанные цвета, другими. Будьте внимательны!

По показаниям прибора, можно легко определи в чем конкретно неполадка. И не тратить время на выявление поломки. Также, основываясь по показания мультиметра, можно провести необходимые работы, например чистку, проверить контакты, либо провести подмену нового прибора самостоятельно. Но так же, стоит учесть, что тестер может завысить свои показания. Это риск сменить вполне рабочий датчик на новый, тогда когда он в этом не нуждается. Параметры датчика зависят от чистоты масс в цепи.

Симптомы неисправности ДМРВ ВАЗ 2114: как проверить датчик

Как проверить датчик ДМРВ на ВАЗ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Проверка ДМРВ

Принцип работы
