Признаки неисправности лямбда зонда (датчика кислорода)

ПРОВЕРКА ЛЯМБДА ЗОНДА

Определить, что ДК неисправен и необходима проверка лямбда зонта, можно по следующим признакам:

  • Проблемы с двигателем на низких оборотах – четырнадцатая глохнет либо плохо набирает скорость;
  • Увеличился расход бензина;
  • После того, как двигатель заглушен, в месте расположения ДК слышны отчетливые потрескивания.

О том, что необходимо проверить датчик кислорода, также свидетельствует наличие ошибки 131 и 134 на приборной панели. Данные ошибки свидетельствует о том, что устройство подает неправильный сигнал, и проблему необходимо искать в проводке датчика, либо в некачественном заземлении устройства на корпусе автомобиля. Наличие ошибки 132 говорит о том, что подающаяся топливная смесь является слишком бедной (большое количество кислорода в бензине).

Прежде чем браться за любое электронное оборудование необходимо ознакомится с его особенностями. Распиновка датчика кислорода выглядит следующим образом:


Распиновка

  • А – контакт плюсового чувствительного элемента;
  • С – контакт минусового чувствительного элемента;
  • В – провод питания нагревательного устройства.

Зная, как выглядит распиновка лямбда зонда, можно приступать к проверке устройства. Для начала изучим расположение датчика кислорода по типу двигателя четырнадцатой:

  1. В автомобилях с движком 1.5 л. он расположен на верхней части приемной трубы, рядом с резонатором;
  2. НаВАЗ 2114 с 1.6 литровым двигателем, лямбда зонд расположен в подкапотном пространстве, прямо на выхлопном коллекторе мотора. Учитывайте, что на новые модели четырнадцатой устанавливается сразу 2 ДК: второй расположен рядом с первым, найти его никакого труда не составляет.


ДК Проверить датчик кислорода на ВАЗ 2114 в домашних условиях можно обычным мультиметретром, приобрести который вы можете в любом автомагазине за 300-500 рублей.

  1. Заводим четырнадцатую и прогреваем двигатель, чтобы ДК получил рабочую температуру;
  2. Переходим в подкапотное пространство, чтобы проверить лямбда зонд тестером. Подключаем один щуп мультиметра к минусовой клемме двигателя, второй – к контакту «В» датчика кислорода. Если тестер показывает, что напряжение на датчике кислорода равно 12 Вольтам, то устройство полностью исправно, если результат отличается в меньшую сторону – оборвалась цепь контактов ДК.
  3. Далее выполняем проверку контактов чувствительных элементов «А» и «С». Минусовой щуп тестера ставим на контакт «С», плюсовой щуп – на контакт «А». При исправном датчике тестер будет показывать 0,45 В. Если показания отличаются – ДК необходимо менять.

Как Проверить Лямбда Зонд На Приоре

Как узнать состояние кислородного датчика в автомобиле Lada Priora

Нативный кислородный датчик (лямбда зонд) Заранее используется для контроля состава топливовоздушной смеси в системе впрыска двигателей инжектора обратного потока. Часто спрашивают, где находятся датчики кислорода? Расположение этого электронного химического устройства верхняя часть автомобильный глушитель, ресивер.

Принцип работы кислородного датчика

Принцип работы кислородного датчика на Приоре заключается в следующем: для корректировки параметров времени прохождения электронных сигналов системы впрыска учитываются данные о составе кислорода (кислорода) в выхлопных газах. Эти данные представляют собой датчик концентрации кислорода Priora, который реагирует с выхлопными газами автомобиля.

Во время этой электрохимической реакции на выходных контактах устройства создается разность потенциалов. Изменение падения напряжения определяет содержание кислорода и качество воздушно-топливной смеси. Изменения происходят в параметрах 0,1 В, что указывает на повышенное содержание кислорода и обедненной смеси до 0,9 В, что означает низкое содержание кислорода и повышенную консистенцию.

Для оптимальной производительности средство передвижения Значение температуры кислородного датчика, цена которого доступна большинству российских автомобилистов, должно быть не менее 300С. По этой причине нагревательный элемент встроен в датчик кислорода на Priore, чтобы динамически нагревать прибор после запуска электростанции.

Записывая напряжение на выходе устройства, контроллер выбирает командный сигнал для коррекции топливовоздушной смеси с компонентами распыления топливной системы. Когда показание обедненной смеси, то есть разности потенциалов, находится на минимальном значении, контроллер указывает обогащение входной согласованности и параметрами обогащенной смеси, то есть при максимальных значениях разности потенциалов, Команда получена для его истощения.

Как и как быстро проверить Лямбда-зонд

Как и как быстро проверить лямбду

зонд .

Короче стандартный датчик кислорода (лямбда зонд) позволяет оценить концентрацию отработанного кислорода в выхлопной смеси, и на основании этих исследований бортовой компьютер изменяет консистенцию топливовоздушной смеси. Неисправности кислородного датчика приводят к неисправности силовой установки автомобиля. Часто на форумах автолюбителей ставится вопрос о том, какой датчик кислорода установлен на Приоре? Для автомобиля Лада Приор Только датчик BOSCH LS6537 подходит для установки.

в качестве проверить датчик кислорода

Проверяйте датчик кислорода только с помощью осциллографа. Другие устройства могут только косвенно показывать признаки неисправности в Priora, кроме того, основываясь на довольно сложных тестах. В автомобиле признаки неисправности кислородного датчика:

  • увеличение расхода топлива;
  • снижение динамики двигателя;
  • нестабильная скорость холостого хода силовой установки;
  • дефекты каталитического нейтрализатора.

Такие дефекты кислородного датчика в основном определяют диапазон дефектов этого электрохимического устройства. Кроме того, ошибка, отображаемая на дисплее компьютера, может быть напрямую связана с дефектами в электрической цепи нагревателя. Из-за того, что кислородный датчик Приора (лямбда-зонд) не получает достаточно тепла, бортовой компьютер будет выдавать неправильные импульсы. Топливная смесь не будет соответствовать требуемой концентрации, что приведет к чрезмерному расходу топлива, нестабильному холостому ходу на холостом ходу, автомобилю, потере динамизма и так далее.

После достижения кислородного датчика (лямбда-зонд). До достижения требуемого значения температуры все признаки неисправности силовой установки устраняются. Максимальный срок службы датчика концентрации кислорода при практическом движении достигает 100–150 тыс. Км, но срок службы капитального ремонта заканчивается на расстоянии 60–80 тыс. Км.

Реакция устройства и, следовательно, его показания направлены на разницу между концентрацией кислорода в выхлопных газах автомобиля и его содержанием в атмосферном воздухе, которая преобразуется в вывод разности потенциалов. Поскольку кислород не полностью сгорает даже в выхлопных газах и присутствует в каталитической камере, другое такое устройство за каталитической камерой используется для правильной оценки.

В первые минуты запуска двигателя бортовой компьютер в среднем корректирует топливно-воздушную смесь. Нагревая датчик концентрации кислорода Priora до рабочей температуры, электронный блок настраивает его в соответствии с общей схемой работы автомобиля.

Что такое обманка и для чего она нужна

Одна из поломок может затронуть катализатор выхлопной системы, после чего выброс отработанных газов увеличивается. Его можно удалить или заменить пламегасителем. Но двигатель начинает работать в аварийном режиме из-за неверного сигнала лямбда-зонда.

Уберечь от этого может обманка. Деталь дополняет приспособление, корректирует поступающий от него сигнал. Обманки бывают двух видов:

  • Механические. Газ проходит сквозь такую деталь и окисляется. В результате объем кислорода снижается, ЭБУ получает более корректное значение показателя. Системе дается информация в том виде, в каком она бывает при исправно работающем катализаторе.
  • Электронные. Это более сложное устройство на базе микропроцессора. Вот как работает обманка лямбда-зонда электронного типа: поддерживает работу системы регулировки силового агрегата авто, анализирует реальный состав выхлопа, на основе чего корректирует подаваемый ЭБУ сигнал. В результате двигатель работает в штатном режиме, несмотря на неисправный катализатор или его отсутствие.

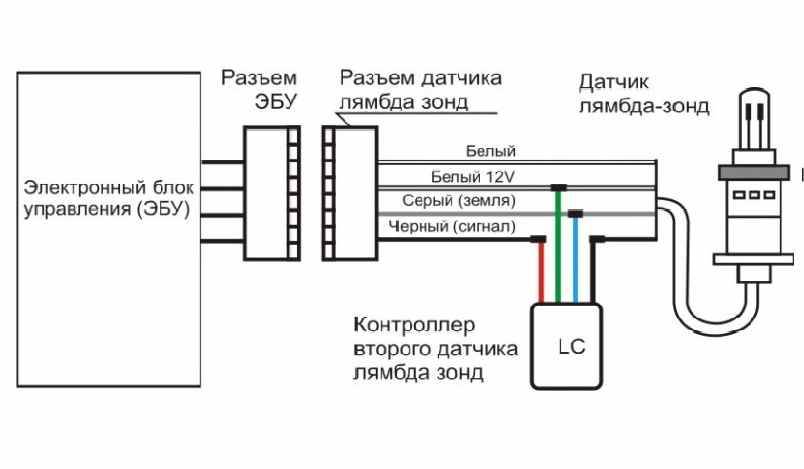

Схема подключения электронной обманки

Важность своевременной замены

Обычно срок эксплуатации лямбда-зондов невелик (от 10000 до 50000 километров пробега). Некоторые автолюбители не обращают внимания на увеличенное потребление топлива. Если учесть, что датчик как минимум на 25% увеличивает расход топлива, при среднем расходе 7 литров на 100 км, пробеге 10000 км общий расход составит около 700 литров.

При неисправном датчике перерасход будет под 200 литров. За стоимость этого топлива можно купить четыре датчика.

Своевременная замена лямбда-датчиков, соблюдение правил их эксплуатации имеет важное значение для экономии денежных средств, связанных с эксплуатацией автомобиля.

VESKO-TRANS.RU

ВАЗ-2114, лямбда-зонд: признаки неисправности датчика и спуфинга

Предоставлять стабильная работа двигателя В современном автомобиле используется огромное количество различных датчиков, которые собирают информацию о работе той или иной системы. На основании своих данных электрический блок управления регулирует качество консистенции топлива, регулирует его количество для входа в камеры сгорания, определяет подходящий момент зажигания, включает и выключает различные дополнительные механизмы.

В этой статье мы поговорим о том, что это такое датчик кислорода (лямбда-зонд) ВАЗ-2114, рассмотрим его конструкцию и принцип действия. Кроме того, мы постараемся понять недостатки этого элемента и как их исправить.

Что такое датчик кислорода

Датчик кислорода представляет собой электромеханическое устройство, предназначенное для измерения количества кислорода в выхлопных газах. Его использование обязательно для всех автомобилей с более высоким экологическим классом «Евро 2»,

Это почему? Дело в том, что современные экологические стандарты требуют, чтобы в автомобиле было низкое содержание вредных соединений в выхлопе. Их можно уменьшить только методом формирования идеальной (стехиометрической) консистенции топлива. Специально для этих целей и служит датчик кислорода, или, как это называется, лямбда-зонд. Электрический блок управления, получив информацию о содержании кислорода в выхлопе, увеличивает или уменьшает количество воздуха, образуя консистенцию.

Где находится датчик кислорода

В автомобилях ВАЗ-2114 Лямбда-зонд могут быть размещены в разных местах, в зависимости от модификации двигателя. В «четырнадцатом», оснащенном 1,5-литровыми силовыми установками, он расположен сверху на выхлопной трубе. Это может быть достигнуто только снизу путем вождения автомобиля в смотровое отверстие или путепровода. 1,6 литра ВАЗ-2114 Лямбда-зонд размещены еще удобнее. Вкручивается в верхнюю часть корпуса выпускного коллектора. Вы сразу увидите, как он поднимает капюшон.

Как датчик кислорода

Лямбда-зонд ВАЗ-2114 имеет довольно традиционную конструкцию. В его основе глиняный элемент с 2 электродами. Они обычно покрыты цирконием. Один из электродов входит в контакт с воздухом (удален за пределы коммуникаций выхлопных газов), а другой. с выхлопными газами.

Механизм работы устройства основан на разности потенциалов, возникающих между контактами устройства при работе двигателя. Лямбда-зонд ваз 2110 2112 дюймов Лямбда-зонд ваз 2110: признаки неисправности. Электрический блок управления посылает электронный импульс на датчик и анализирует его конфигурацию. Опираясь на увеличение или уменьшение напряжения на контактных щупах, ЭБУ «делает вывод» о количестве кислорода в выхлопе.

Lambda-зонд: симптомы неисправности (ВАЗ-2114)

Выход из строя «четырнадцатого» кислородного датчика обычно сопровождается следующими симптомами:

  • Сигнальная лампа «ПРОВЕРКА» на панели приборов, предупреждающая водителя об ошибке;
  • двигатель работает на холостом ходу нестабильно (скорость плавает, двигатель периодически останавливается);
  • заметное снижение силовых и тяговых характеристик силового агрегата;
  • автомобиль «переключается», когда он набирает скорость;
  • увеличение расхода топлива;
  • избыток токсичных веществ в выхлопных газах (определяется путем измерения на специализированной станции).

Что может сказать электронное Устройство управления

Если контрольная лампа на приборной панели загорается, указывая на ошибки двигателя, и его сгорание сопровождается вышеуказанными проблемами, рекомендуется проверить контроллер. Сегодня это можно сделать как на СТО, так и дома. Конечно, если у вас есть специальный тестер и ноутбук (планшет, смартфон) с соответствующим программным обеспечением. После подключения это устройство выдаст вам коды на возможные проблемы.

В автомобилях ВАЗ-2114 лямбда-Неисправный зонд может сообщить о неисправности со следующими ошибками:

Диагностика

Следует отметить, что проверка работоспособности лямбда зонда должна проводиться совместно с техническим обслуживанием автомобиля, с периодичностью — каждые 10 тысяч километров пробега. Однако если автомобиль эксплуатировался в неблагоприятных климатических условиях, что применимо к Москве, или в агрессивном режиме, техническое обслуживание должно проводиться чаще. Это рекомендация завода изготовителя.

Так же производитель не рекомендует выполнять самостоятельную диагностику или ремонт в случае возникновения признаков какой-либо неисправности. Для ее устранения следует обращаться в сервисный центр.

Диагностика путем визуального осмотра

Начало любой диагностики начинается с визуального осмотра. К первичным способам диагностики кислородного датчика можно отнести:

  • визуальный осмотр электропроводки лямбда зонда на предмет целостности и отсутствия механических повреждений или разрыва;
  • осмотр самого лямбда зонда. На его поверхности не должно быть нагара или твердых отложений.

Нагар на корпусе кислородного датчика свидетельствует о неисправном электронагревателе или чрезмерно богатой горючей смеси, поступающей в камеры сгорания.

Твердые отложения на корпусе датчика говорят о плохом качестве топлива и наличии в нем вредных примесей, или о неправильной пропорции горючей смеси.

При отсутствии видимых причин неисправности выполняется более детальная диагностика.

Детальная диагностика

В сервисном центре, с помощью подключения диагностического компьютера, проверяются все электронные системы автомобиля. При неисправности одной из них бортовой компьютер выявляет ошибку и сохраняет ее в своем реестре ошибок. Каждая ошибка имеет свой код, по которому легко выяснить источник неисправности.

В случае отсутствия диагностического компьютера, необходима слесарная диагностика, которая подразумевает частичную разборку и диагностику вольтметром. Она заключается в следующих операциях:

  • запуск двигателя и прогрев до рабочей температуры;
  • остановка двигателя;
  • отключение разъема датчика и подключение к нему вольтметра;
  • повторный запуск ДВС и одноразовое поднятие оборотов на холостом ходу до 2500 тысяч в минуту;
  • отсоединение вакуумного патрубка от регулятора давления топлива;
  • проверка показаний вольтметра. В том случае, если показание равно или меньше 0.8 В, датчик кислорода 2110 неисправен. Он не подлежит ремонту, следовательно, необходима замена;
  • проверка кислородного датчика на выявление обедненной топливной смеси. При этом искусственно перекрывается подача воздуха в двигатель. Если показания вольтметра равны 0.2 В или меньше, датчик исправен. Иные показания свидетельствуют о неисправности датчика.

Так же в сервисном центре с помощью вольтметра возможна проверка сигнала, подаваемого на лямбда зонд с электронного блока управления. Если подаваемое напряжение выше 0.45 В, необходима более детальная диагностика блока управления.

Для чего нужен лямбда зонд?

В ситуации поломки автомобиля знание принципа работы механизма не помешает никому. Во-первых, так механику будет сложнее одурачить владельца авто, приписывая к смете ненужные услуги. Во-вторых, водитель обладая знаниями технических особенностей деталей своего авто может сам поставить «диагноз», а возможно и устранить неполадку.

Так для чего же предназначен лямбда зонд? Он создает условия для работы каталитического нейтрализатора, который в свою очередь предназначен для фильтрации выхлопных газов. К слову, катализаторы обязаны своим широким распространением экологам и ярым борцам за чистоту окружающей среды. Именно катализаторы позволяют сделать выхлоп наименее вредным, а лямбда зонд осуществляет контроль за эффективной работой этого механизма.

Лямбда зонд унаследовал свое название от соответствующей буквы греческого алфавита. Также лямбдой принято называть величину количества кислорода в топливно-воздушной смеси, которая составляет 14,7 долей воздуха на 1 долю топлива. Обеспечить такую пропорциональность способен механизм электронного впрыска топлива с обратной связью с лямбда зондом.

%rtb-4%

Также предназначение лямбда зонда определяет его месторасположение – перед катализатором в выпускном коллекторе. Установленный на этом участке, лямбда зонд вычисляет объем излишек кислорода в топливно-воздушной смеси. При появлении дисбаланса прибор дает сигнал в блок управления впрыска. Но, порой одного датчика становится недостаточно, поэтому в последних моделях автомобилей все чаще предусмотрено два датчика кислорода, между которыми располагается катализатор. При такой конструкции контроля точность анализа выхлопа топлива увеличивается в разы.

В основе лямбда зонда гальванические элементы с твердым керамическим электролитом из диоксида циркония. Поверх покрытия нанесен слой оксида иттрия и напыление из токопроводящих пористых платиновых электродов. Электроды на поверхности механизма действуют по принципу забора выхлопа и воздуха из атмосферы. Лямбда зонд начинает работать только после того, как прогрев достигнет 300 градусов по Цельсию. Высокая температура приводит в действие циркониевый электролит, который пропускает сигнал об уровне выходного напряжения. При заведении непрогретого двигателя, датчики кислорода не работают, а их нагрузку при низкой температуре выполняют другие датчики двигателя.

Существуют также датчики, которые используют вместо циркония двуокись титана. Их принцип работы заключается в том, что они изменяют объемное сопротивление по количеству содержания кислорода в выхлопе. Большим минусом этого механизма является то, что они имеют сложную конструкцию и не могут генерировать ЭДС. Однако, именно они включены в конфигурацию многих самых продаваемых моделей автомобилей.

Еще одной разновидностью датчиков являются механизмы с дополнительным подогревом. Такой принцип позволяет им быстрее активизироваться, а значит, результат показателей параметров получается более точный.

%rtb-4%

Неисправен лямбда-зонд: причины и ремонт

Лямбда-зонд выходит из строя по различным причинам. Это высокие нагрузки на выхлопную систему машины, повреждение электрической проводки, использование низкокачественного бензина и другие. Ниже рассмотрим основные сценарии возникновения неисправностей, а также узнаем, как эти проблемы с лямбда-зондом разрешаются.

Образование нагара

Одной из популярных причин выхода из строя лямбда-зонда – образование слоя нагара в области активной зоны запчасти. Если двигатель заводить слишком резко, то небольшие порции бензина попадают в выхлопную систему машины и оседают там на поверхности лямбда-зонда. Нагар образуется и по другим причинам – использование низкокачественного топлива, неправильное включение двигателя.

Устанавливается поломка по следующим признакам:

  1. Двигатель работает небольшими рывками.
  2. Часто пропадает зажигание.
  3. Периодически мигает индикатор “Check Engine”.

Статья по теме: Горит Check Engine (ошибка двигателя): причины и лучшие решения проблемы

Чтобы исправить эту проблему, рекомендуется демонтировать старый и поставить новый лямбда-зонд. Также можно попытаться очистить наконечник самостоятельно. Делается это так:

  1. Демонтируйте устройство, аккуратно снимите защитный колпачок.
  2. Налейте в емкость 80-100 мл ортофосфорной кислоты.
  3. Поместите в емкость колпачок, чтобы его край остался снаружи (например, привяжите к чему-либо).
  4. Спустя 20-30 минут достаньте датчик, промойте водой и высушите его.
  5. Установите обратно наконечник, нанесите защитную пасту и приварите конструкцию (например, методом аргонной сварки).

Перегрев устройства

Лямбда-зонд может временно выходить из строя из-за перегрева выхлопной системы. Ключевое слово здесь “временно” – при повышенной нагрузке начинает мигать кнопка “Check Engine”. Тогда как при нормальной езде такая проблема не наблюдается. Связано это с тем, что на автомобили устанавливаются датчики на циркониевой основе, а такие лямбда-зонды не могут работать при высоких температурах. Это и приводит к выходу из строя прибора.

Устанавливается перегрев по таким признакам:

  • Проблема возникает только при высоких нагрузках (езда на высокой скорости, подъем в гору).
  • Серьезно растут расходы топлива.
  • Ухудшается работа системы разгона и торможения.

Чтобы устранить эту неполадку, рекомендуется демонтировать циркониевый и поставить титановый лямбда-зонд. Иногда это не помогает – например, если автомобильная система в целом не справляется с высокими нагрузками (а не только лямбда-зонд). В таком случае просто снизьте уровень нагрузки, чтобы устранить неполадку (например, ездите более медленно).

Повреждение электропроводки

Еще одной популярной причиной выхода из строя лямбда-зонда является повреждение проводки. Каждое устройство оборудовано электрическими проводами (от 2 до 4), которые передают сигнал на блок управления мотором. В случае повреждения проводки сигнал становится нестабильным, что приводит к разбалансировке работы мотора. Повреждение проводов часто имеет механическую природу (например, водитель попал в ДТП).

Повреждение электрической проводки устанавливается по таким признакам:

  • Двигатель работает с перебоями, возможны проблем с зажиганием.
  • Заметное увеличение расходов топлива.
  • Периодически загорается индикатор “Check Engine”, но потом потухает.

В случае повреждения проводов рекомендуется поставить новый лямбда-зонд. Можно выполнить замену поврежденного участка цепи, если у Вас завалялись провода от старого зонда. Для ремонта старый кислородный датчик демонтируется из системы, потом срезается старый поврежденный элемент (с соединительной вилкой или без). На ее место устанавливается неповрежденная электропроводка от старого лямбда-зонда.

Выход из строя нагревателя

Еще одна причина выхода из строя лямбда-зонда – поломка нагревательного элемента. Поломка нагревателя не всегда выводит из строя ведь зонд. Этот дефект обычно не дает о себе знать при низких нагрузках, однако при средних и высоких нагрузках он проявляет себя. Основные признаки поломки нагревателя:

  • При повышенных нагрузках движок начинает глохнуть.
  • Повышаются расходы топлива при подъеме на гору или во время быстрой езды.
  • Запчасть была куплена давно (примерный пробег – 30-50 тысяч километров).

Нагревательный элемент крепится внутри лямбда-зонда прочно, поэтому разобрать запчасть и достать поврежденный нагреватель сложно. Если у Вас возникла такая проблема, купите новый зонд и поставите его взамен старого. Если не планируете ездить при высоких нагрузках, то замену можно не производить. То есть на поврежденном лямбда-зонде можно ездить до полного выхода из строя.

Описание кислородного датчика

Начнем с описания устройства. Предлагаем ознакомиться с его предназначением, устройством, а также принципом работы.

Предназначение и местоположение

Лямбда зонд ВАЗ 2110 во многом влияет на стабильное функционирование мотора, обеспечивая нормальную работу его параметров. Этот контроллер представляет собой электронное устройство, использующееся для определения объема кислорода, имеющегося в выхлопных газах. Это необходимо для того, чтобы уменьшить объем вредных примесей и элементов, которые содержатся в выхлопных газах. Для того, чтобы обеспечить необходимую пропорцию топливовоздушной смеси, что влияет на снижение концентрации примесей, в мотор должен поступать воздух в нужном количестве.

Место установки лямбда зонда

Этого удается достичь не всегда, причем причины могут быть разными. Если контроллер выходит из строя, то содержание монооксида углерода в выхлопных газах будет составлять около 3-7%, в то время как нормативом считается значение 0.3%. Что касается места расположения, то этот датчик на ВАЗ ставится на приемной трубе глушителя., снизу. Показания, которые фиксирует лямбда зонд, передаются на управляющий блок мотора. А уже ЭБУ, ориентируясь на них, производит регулировку состава горючей смеси, таким образом, выставляя необходимое время для фазы впрыска.

Устройство и принцип работы

Датчик кислорода ВАЗ 2110 состоит из следующих элементов:

  • стальной корпус;
  • изоляторный компонент, который производится из керамики;
  • уплотнительное колечко с проводкой и манжетами;
  • специальный чехол, в котором имеются отверстия для вентиляции;
  • керамический наконечник;
  • токопроводящий контакт;
  • специальный щиток, в котором также имеются отверстия, через которые выводятся газы;
  • спираль накаливания.

В основе устройства лежат два электрода — внутренний и внешний, первый выполняется из циркония, а второй — из платины. Циркониевый электрод контактирует непосредственно с выхлопными газами, а платиновый — с воздухом. Значения, которые получает контроллер, основаны на разнице потенциалов между этими элементами. Чтобы обеспечить оптимальную работу кислородного контроллера, устройство должно быть разогрето до 300-400 градусов (автор видео — канал MotorState).

Температура довольно высокая, она достигается в результате использования специального нагревательного компонента, который встроен в структуру лямбда зонда. Когда мотор запускается, управляющий блок производит регулировку состава горючей смеси, основываясь на показания других контроллеров, а не только лямбда зонда. В частности, речь идет о ДМРВ, датчике открытия дроссельной заслонки, температуры антифриза в системе и т.д. А на показания лямбда зонда блок управления начинает ссылаться только после того, когда устройство прогреется до рабочей температуры.

Виды

На первых инжекторных двигателях «Десяток» использовались штатные кислородные контроллеры от производителя Bosch. В 2004 году, когда эти модели авто стали оснащаться более современными системами впрыска, которые назывались Январь 7.2, Bosch М7.9.7, машины стали оборудоваться модернизированными версиями кислородных регуляторов ВАЗ. Последняя версия отличается от более ранней тем, что она оборудуется керамическим нагревательным элементом, благодаря которому достигается меньший объем потребления электроэнергии.

Но даже это позволило быстрее прогревать контроллер. В настоящее время компания Bosch занимается выпуском семи различных разновидностей кислородных датчиков с разной мощностью — на 12 и 18 Вт. Следует отметить, что между собой эти устройства отличаются, разве что, значениями потребляемой энергии и числом контактов. Во всем остальном они идентичны.

Как проверить лямбда-зонд

Если вы заметили описанные выше признаки неисправности лямбда-зонда, то вам нужно его немедленно проверить. Выполнять проверку лямбда-зонда лучше всего на профессиональном оборудовании. Зачастую проверка проводится при помощи электронного осциллографа. Сам процесс происходит при работающем двигателе, так как в противном же случае, данные не могут быть получены. Такую сравнительно недорогую услугу вам смогут предоставить очень многие СТО.

Рекомендуем: Как сделать выхлоп тише своими руками

Хотя проверить датчик можно и вольтметром в домашних условиях, но в случае, если датчик будет не прогрет, то вы можете получить неправильные данные.

Как понять, что лямбда-зонд вышел из строя и заменить его: советы автолюбителей

1. Если лямбда-зонд неисправен, заметны нарушения в работе двигателя.

«Основная функция лямбда-зонда заключается в определении окиси углерода в выхлопных газах того или иного транспортного средства. С учетом данных, получаемых от датчика кислорода, регулируется подача топлива в цилиндры. Когда лямбда-зонд неисправен, нарушения в работе двигателя очевидны: слишком большой расход топлива, специфический запах после глушения и т. д. Менять на резистор бессмысленно, поскольку компьютер воспринимает постоянное сопротивление резистора за неисправность».

2. Основной признак поломки лямбда-зонда – набор скорости.

«При неисправности лямбда-зонда обнаружил несколько характерных моментов (повышенные обороты, большой расход бензина и т. д.). Но самым явным признаком для меня стал набор скорости: авто сперва разгоняется, потом затыкается, и так снова и снова. Такое ощущение, что газ сбрасываешь, а потом опять выжимаешь. После замены датчика все описанные проблемы, в том числе и с набором скорости, исчезли».

3. Замена лямбда-зонда должна быть обоснованной.

«Хочется сказать о том, что вероятность деформации проводов намного выше вероятности поломки самого датчика. При первых подозрениях в поломке лямбда-зонда следует разъединить разъем, внимательно его осмотреть, а также обследовать провода на предмет их целостности. В местах входа в разъем провода часто пережимаются и теряют свою функциональность. После этого необходимо проверить работу датчика, а именно: измерить напряжение в различных режимах работы двигателя».

4. При замене лямбда-зонда нужно учитывать один очень важный нюанс.

«Процесс замены датчика нельзя назвать сложным, но он требует определенной подготовки. Самая важная часть предшествующего работе процесса – подготовка специального ключа на 22 с прорезью, который понадобится, чтобы снять датчик.

Без такого приспособления лямбда-зонд может не поддаться. Стандартный рожковый ключ, как правило, не позволяет захватить основание датчика из-за наличия возле него отливов на выпускном коллекторе. При отсутствии отливов ключом можно повредить грани у гайки датчика, ведь она сильно прикипает к выпускному коллектору и изготовлена из довольно мягкого металла.

Столкнувшись с данной проблемой, я узнал, что оригинальный ключ для автомобиля «Хонда» стоит больше 70 евро, потому решил изготовить приспособление для снятия лямбда-зонда самостоятельно.

Расскажу, как. Во-первых, взял накидной ключ на 22 и приварил к нему гайку на 30. После этого на ключе и приваренной к нему гайке сделал сквозную прорезь на одном боку. Она нужна для того, чтобы заводить внутрь ключа и гайки провода лямбды, ведь разъем на концах проводов датчика кислорода не проходит через накидной ключ на 22.

Итак, разъем лямбда-зонда нужно продеть через дополнительный накидной ключ на 30, который уже прикреплен к гайке на 30, приваренной к ключу на 22. Этими двумя ключами можно отвернуть даже наглухо закрепленную лямбду. Получается просто, экономно и эффективно».

5. Лямбда-зонд можно заменить своими руками.

«У меня получилось заменить лямбда-зонд на своем автомобиле самостоятельно.

Оригинальной устройство было однопроводным, и на замену я также купил однопроводной лямбда-зонд фирмы Bosh.

Опишу алгоритм замены:

  • Нагреваем двигатель (так будет легче открутить винты крепления крышки выпускного коллектора и сам датчик).
  • Отключаем «минус» аккумулятора.
  • Разъединяем разъем подключения лямбды.
  • Анализируем ситуацию: смотрим, можно ли выкрутить лямбда-зонд и есть ли подходящий для этих целей инструмент (о том, как изготовить приспособление для снятия лямбды читайте чуть выше).
  • Выкручиваем датчик. Пробуем установить замену, проверяем, подходит ли резьба, смотрим на глубину вкручивания.
  • На расстоянии 15 см от корпуса лямбда-зонда отрезаем провода. Действия, описанные в этом пункте и в следующем актуальны для случаев, если вы имеете дело с неоригинальным датчиком.
  • Соединяем провод нового датчика с проводом от старого лямбда-зонда. В стандартную комплектацию к устройству обычно входит соединительная трубка размером 2-3 см. Провод нового датчика вставляем в термотрубку, которая также входит в комплект.

Зачищаем провода (не более 1 см) и вставляем в трубку с двух сторон. Затем сжимаем трубку максимальным усилием и проверяем надежность соединения. В конце термотрубку следует завести на место соединения и прогреть эту область при помощи зажигалки (не забывайте вращать соединение в процессе нагрева).

  • Закручиваем новый датчик, присоединяем разъем.
  • Устанавливаем защитную крышку коллектора.
  • Подключаем «минус» аккумулятора, включаем двигатель, а затем проверяем его работу».

Предназначение

Лямбда-зонд измеряет количество кислорода в остаточных газах. Собранные данные передаются на ЭБУ двигателя. Это позволяет определить характер сгорания топлива. Без этого невозможна стабильная работа каталитического нейтрализатора.

Окно эффективной работы катализатора очень маленькое

Поэтому так важно выявить признаки неисправности лямбда зонда заранее. Ведь именно это устройство отвечает за контроль выпускного тракта

Важно! Устройство есть только в системах с электронным впрыском. Чтобы понять, почему сломался лямбда-зонд, необходимо немного разобраться в его конструкции

Он установлен в выпускном тракте, недалеко от катализатора. Если система отвечает стандарту Евро 3, то должен быть ещё один аппарат на выходе

Чтобы понять, почему сломался лямбда-зонд, необходимо немного разобраться в его конструкции. Он установлен в выпускном тракте, недалеко от катализатора. Если система отвечает стандарту Евро 3, то должен быть ещё один аппарат на выходе.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
