Проверка аккумулятора нагрузочной вилкой, таблицы показаний

Инструкция по проверке

Наибольшую сложность у автовладельцев вызывает проверка аккумулятора нагрузочной вилкой.

Но здесь нет ничего сложного — достаточно следовать приведенной ниже инструкции:

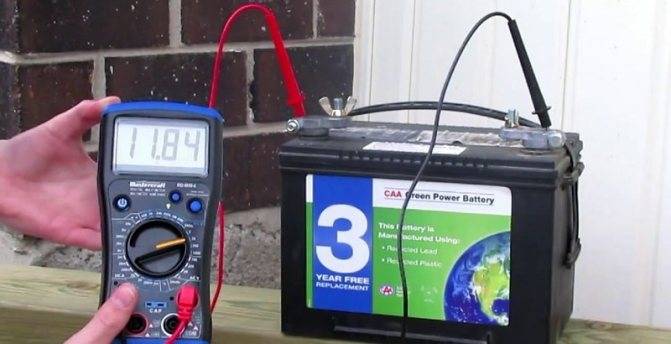

Проверка без нагрузки.

Перед проведением измерений отсоедините аккумулятор от зарядного устройства или снимите клеммы машины.

С момента последней поездки должно пройти не меньше семи часов. Проверку АКБ лучше всего производить утром, после ночного простоя машины.

Убедитесь, что уровень электролита в аккумуляторе на достаточном уровне. В обратном случае стоит долить дистиллированной воды.

Нагрузочная вилка является переносным устройством, поэтому ей можно пользоваться без демонтажа аккумулятора с автомобиля.

Главное, чтобы АКБ не была холодной — оптимальная температура устройства от 20 градусов и выше. Если же она меньше, необходимо демонтировать источник питания и занести в тепло.

В процессе проверки пробки на АКБ должны быть закручены (если изделие является обслуживаемым).

Далее действуйте так:

Подключите положительный провод (с клеммой нагрузочной вилки) к «плюсу» проверяемого источника питания.
Подсоедините металлический штырь («минусовой» вывод) к отрицательному полюсу.
Обратите внимание на показатели, которые отражаются на табло вольтметра.

В процессе проверки стоит ориентироваться на следующие параметры прибора (измерения производятся на ХХ):

  • При напряжении 12,6-12,9 Вольт уровень заряда АКБ равен 100% (полный заряд).
  • 12,3-12,6 В — 75%.
  • 12,1-12,3 В — 50%.
  • 11,8-12,1 В — 25%.
  • 11,5-11.8 В — полный разряд.

Если проверка показала заряженность аккумулятора на 100 процентов, можно переходить к следующему этапу — проведению измерений под нагрузкой.

Таблица.

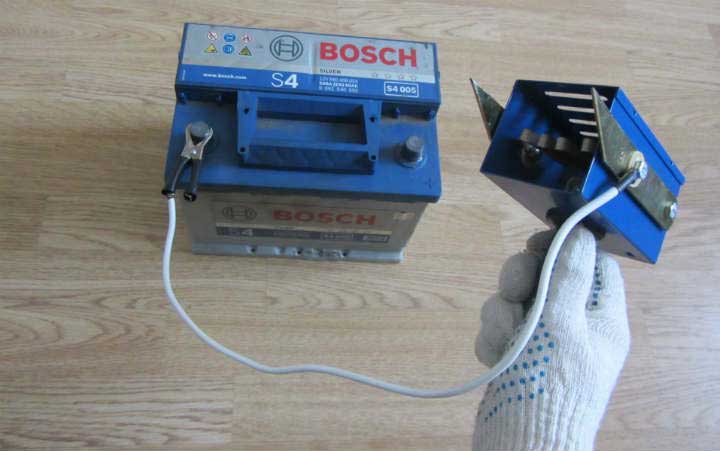

Проверка под нагрузкой.

Как отмечалось выше, к этой работе можно прибегать, если уровень напряжения на вольтметре составляет 12,6-12,9 Вольт.

Для начала необходимо прочесть инструкцию, где указаны подробные рекомендации производителя.

Нагрузка подключается с учетом информации в мануале, после чего коммутируется нагрузочная вилка.

Здесь алгоритм действий тот же, что и в прошлом случае. Учтите, что в момент прикосновения штыря вилки к «минусовому» полюсу появляется искрение из-за протекания большого тока в месте контакта.

В рассмотренной выше проверке время подключения нагрузочной вилки к аккумулятору не имеет значения. Здесь же этот нюанс важен.

В случае измерения под нагрузкой параметры должны сниматься на 5-ой секунде проверки, после чего вилка сразу отключается.

Удерживание измерительного прибора в подключенном состоянии больше пяти секунд запрещено.

В процессе измерения на приборе нагрузочной вилки высвечивается напряжение, по которому можно делать вывод об исправности и уровне заряда источника питания.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Что делать если в аккумуляторе замерз электролит

В случае, когда напряжение больше 9 Вольт, можно говорить об исправности источника питания. Если этот параметр меньше, стоит еще раз выполнить проверку. При неудовлетворительных результатах можно делать вывод выходе АКБ из строя.

Если аккумулятор разряжен не полностью, с помощью нагрузочной вилки можно определить уровень заряда источника питания:

  • Если напряжение выше 10,2 Вольт, это говорит о максимальном заряде батареи;
  • При 9,6 Вольта АКБ заряжена на 75%;
  • 9,0 В — 50%;
  • 8,4 В — 25%;
  • Если напряжение меньше 7,8 В, аккумулятор полностью разряжен.

После проверки под нагрузкой необходимо провести первое испытание. Если в этом случае напряжение не возвращается до уровня 12,4-12,7 Вольт, имеет место проблема с одной или несколькими банками аккумулятора.

Таблица.

Злоупотреблять проверкой АКБ под нагрузкой не стоит, ведь частый разряд под большим током приводит к снижению ресурса изделия.

В процессе измерения запрещено прикасаться к металлическому штырю, ведь под действием высоких токов он сильно нагревается.

После каждого последующего измерения стоит делать паузу 3-5 минут для остывания штыря.

Купить нагрузочную вилку можно в магазине или сделать своими руками. При этом каждый автовладелец должен иметь такое изделие у себя в гараже, ведь переоценить его возможности и пользу невозможно.

Изготовление нагрузочной вилки своими руками

Нагрузочная вилка, сделанная самостоятельно подходит для использования с 12-ваттными аккумуляторами. Схема сборки прибора могут отличаться нюансами. Суть прибора — это нагрузка-реостат, подключенный через выключатель.

Несложный в изготовлении и недорогой при покупке прибор окажется полезным в гараже автолюбителя. Использование нагрузочной вилки покажет, насколько «устал» ваш аккумулятор и как работает генератор вашего автомобиля. При нежелании покупать(что не удивительно, учитывая то сколько она стоит), этот тестер можно сделать своими руками.

Материалы для изготовления

  • Вольтметр (лучше со шкалой до 20 Вольт, чтобы не рисовать шкалу самостоятельно). Для изготовления новой шкалы нужно разобрать вольтметр. С помощью тестера или мультиметра проводим замеры тока, проходящего сквозь прибор. Подключая дополнительные сопротивления, измеряем силу тока. Наносим показания на новую шкалу и помещаем ее в воль class=»aligncenter» width=»600″ height=»230″
  • Провода с хорошей изоляцией, многожильные (диаметр — 6 мм.или больше). Должны быть рассчитаны на большой ток.
  • Мощные зажимы-крокодилы. Материал – нихром или сталь. Все дело в том, что зажимы обязаны выдерживать большое напряжение, через них будет проходить большая сила тока.
  • Негнущийся каркас. Хорошо подойдет текстолитовая пластина. Каркас следует применять из материалов, не боящихся огня, так как в случае возгорания дерево или обычный пластик сгорят или деформируются, что повлечет за собой поломку прибора.
  • Ручка (лучше подойдет прорезиненная пластмасса) для соединения с пластиной.

Полезное видео

Как проверить аккумулятор автомобиля на работоспособность Изготавливая самодельную нагрузочную вилку, можете воспользоваться этим полезным видео.

  • Нельзя использовать батарею, если аккумуляторные клеммы покрыты окисью. Необходимо их зачистить перед использованием.
  • Измерять напряжение можно только после отключения АКБ от автомобиля и только после 6 и более часов после заглушения мотора. Батарея все эти 6 часов также должна провести в выключенном состоянии перед подключением к вилке.
  • Подключение щупов происходит к каждой баночке отдельно !
  • Если подключать нагрузочную вилку к источнику питания больше, чем на 6-10 сек., собранный прибор быстро выйдет из строя.
  • Уровень электролита для диагностики должен быть на нормальном уровне. При пониженном – доливается дистиллированная вода.
  • Запрещается хранить прибор рядом с аккумуляторами и подобными устройствами.
  • После использования необходимо хорошо проветривать помещение.

Заключение

Использование аккумуляторной батареи с низким зарядом в машине грозит тяжелыми последствиями и долгим ее восстановлением. Для нормальной работы транспортного средства водитель должен регулярно проверять АКБ

Нагрузочная вилка является прибором, помогающим продиагностировать работоспособность этой немаловажной детали машины

Диагностика состояния главного источника питания в автомобиле может проводиться разными способами. В ход идут как приобретенные заранее в автомагазинах приспособления, так и приборы, изготовленные собственноручно. Одним из таких аппаратов является нагрузочная вилка для аккумулятора своими руками собранная из подручных материалов.

В процессе сборки потребуются определенные навыки работы с электроприборами, а также небольшие, хотя бы школьные знания электротехники. Необходим будет набор инструментов и комплектующих. Полезное изобретение прослужит достаточно долго при правильном обращении и уходе.

Перед тем как сделать нагрузочную вилку для проверки аккумулятора своими руками, необходимо знать, что данным аппаратом автомобилисты пользуются для контроля двенадцативольтных АКБ. При правильной компоновке удастся также тестировать батареи иного, более высокого вольтажа. Однако для такого случая придется воспользоваться дополнительной нагрузочной пружиной.

  • Замеры в первую очередь проводят без накидывания нагрузочного сопротивления. Операция начинается спустя около 5–7 часов после полной остановки двигателя.
  • Захват прибора, которому соответствует «плюс», подключается к положительной клемме аккумулятора. Пружина в такой ситуации не используется.
  • Захватом с «минусом» на приборе касаемся отрицательной клеммы и следим одновременно за показаниями вольтметра. Таким образом ведется мониторинг разъединенной аккумуляторной цепи.
  • Замеры записываем и проводим сравнение с параметрами, указанными в инструкции к аккумулятору. На основании сходства либо различия делаем выводы о текущем состоянии батареи.
  • Для замеров под нагрузкой необходим полностью заряженный автономный источник электроэнергии, поэтому на некоторое время придется подключить АКБ к зарядному устройству.
  • После выключения зарядного аппарата проводим все те же мероприятия с вилкой, что осуществлялись на батарее без дополнительной нагрузки.

Автомобилисты должны приготовиться, что во время соединения отрицательных контактов между собой от АКБ и вилки появляются искры. Также необходимо для обслуживаемых батарей держать пробки завинченными.

Брать голыми руками контакты после замеров сразу не рекомендуется, так как во время замеров они существенно нагреваются . Желательно подождать немного, чтобы они остыли.

Тестирование аккумулятора нагрузочной вилкой

Проверка без нагрузки

Сначала проводится проверка без нагрузки, чтобы узнать состояние аккумулятора и его заряд. То есть, замер производится без сопротивления. Нагрузочная спираль не участвует в измерении.

Алгоритм действий следующий:

  1. Открутить одну или две гайки, чтобы отсоединить спираль сопротивления. Спиралей может быть две.
  2. Подключить плюсовой зажим к плюсовой схеме.
  3. Поднести минусовой щуп к минусовой клемме.
  4. Зафиксировать результат.

Уровень заряда можно сверить по следующей таблице.

Результат тестирования, В12,7-13,212,3-12,612,1-12,211,8-1211,5-11,7
Уровень заряда100 %75%50%25%0%

Проверка состояния заряда АКБ нагрузочной вилкой

Проверка осуществляется в 2 этапа. Первый этап – проверка без нагрузки, второй – под нагрузкой.

Проверка АКБ без нагрузки

Перед замером необходимо полностью отключить АКБ от зарядного устройства или автомобиля. С момента последней работы двигателя должно пройти не менее 7 часов. Лучше всего проверять батарею после ночного простоя. В батарее должен быть нормальный уровень электролита, при недостаточном уровне следует восполнить потери дистиллированной водой.

Нагрузочная вилка переносное устройство, ею можно пользоваться, не снимая батареи с автомобиля, под капотом. Но не следует проверять холодную батарею, оптимальная температура при проверке не ниже 20 °С. При более низкой температуре батарею для проверки следует снять и занести в теплое помещение.

При проверке батареи все пробки на батарее должны быть ввернуты. Кабель с клеммой нагрузочной вилки (положительный вывод) подключается к положительному полюсу АКБ, а металлическим штырем (отрицательный вывод) касаются отрицательного полюса АКБ. На табло вольтметра появляется значение напряжения батареи, которое характеризует степень заряда батареи. В таблице приведены значения напряжений аккумулятора на холостом ходу и соответствующий им уровень заряда батареи.

Показания вольтметра без нагрузки, ВУровень заряда аккумулятора, %
12,6-12,9100
12,3-12,675
12,1-12,350
11,8-12,125
11,5-11,8

К следующему этапу проверки – проверке под нагрузкой, следует прибегать только при заряде АКБ на 100%.

Проверка АКБ под нагрузкой

Под нагрузкой батарея проверяется только при условии стопроцентного ее заряда (показания вольтметра находятся в пределах от 12,6 до 12,9 В).

Прежде всего, подключите нагрузку, согласно инструкции по эксплуатации нагрузочной вилки. Далее подключите нагрузочную вилку так, как это делалось при проверке батареи без нагрузки. Следует иметь в виду, что при касании штырем нагрузочной вилки отрицательного полюса батареи появится искрение – через место контакта протекает большой ток.

И еще одно обстоятельство – если при измерении напряжения без нагрузки время подключения вилки к АКБ большого значения не имеет (аккумулятор работает вхолостую), то при измерении под нагрузкой показания необходимо снимать только на пятой секунде подключения, и немедленно после этого вилку отключить. Допускать подключения нагрузки на более чем 5 секунд не следует.

При измерении напряжения АКБ под нагрузкой на табло нагрузочной вилки высветится это напряжение, оно при полностью исправном и заряженном больше чем на половину аккумуляторе должно составлять 9 В или более. При меньшем напряжении следует зарядить батарею и измерить напряжение под нагрузкой еще раз. Если и в подобном случае добиться удовлетворительного показания не удастся, батарея неисправна и подлежит утилизации.

Если АКБ не полностью заряжена, по показаниям вольтметра устройства под нагрузкой можно по таблице оценить процент заряженности батареи.

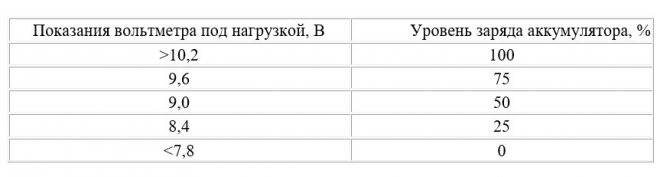

Показания вольтметра под нагрузкой, ВУровень заряда аккумулятора, %
>10,2100
9,675
9,050
8,425
<7,8

Если после проверки батареи под нагрузкой проверить напряжение без нагрузки, и оно не восстановится до 12,4-12,7 В, возможна проблема с одной из банок АКБ.

Часто измерять напряжение аккумулятора под нагрузкой не следует, поскольку частый разряд большим током может привести к ухудшению его состояния. При проведении измерения не следует касаться руками металлического штыря, поскольку он сильно нагревается при протекании по нему нагрузочного тока. Между отдельными измерениями следует делать перерыв в 3-5 минут, чтобы штырь успевал остыть.

Нагрузочную вилку можно приобрести в автомобильном магазине либо сделать самостоятельно, поскольку это достаточно простое устройство

При этом это устройство настолько важно, что обойтись без него в процессе эксплуатации транспортного средства и батареи невозможно

Орион НВ-03

Как проверить аккумулятор автомобиля на работоспособность?

С помощью данного устройства можно определить степень заряженности и исправность 12-ти вольтовых АКБ, а также проверить генератор и оборудование бортовой сети.

Конструктивно устройство выполнено аналогично предыдущей модели, за исключением цифрового вольтметра (жидкокристаллического дисплея).

При хранении устройство находится в «спящем режиме». Чтобы вывести его из спячки, можно нажать на кнопку «Режим» или «Выбор» на лицевой панели или прикоснуться щупом к любому токоотводу аккумулятора.

Устройство имеет несколько основных режимов:

  • — обычный вольтметр;
  • — измерение напряжения АКБ с нагрузкой;
  • — режим просмотра результатов предыдущих измерений («ЛОГ»);
  • — сохранение результатов проведенных измерений;
  • — просмотр сохраненных результатов;
  • — измерение ёмкости батарей;
  • — режим установки временного предела замеров.

Особенности конструкции

В отличие от предыдущих моделей применяется цифровой вольтметр.

Добавлена возможность определения степени заряда АКБ и возможность устанавливать время измерения.

Органы управления:

  • Цифровой жидкокристаллический дисплей.
  • Кнопка . С помощью этой кнопки осуществляется навигация между режимами и выход из режимов установки.
  • Кнопка — переход от названия режима к числовым величинам измерений, изменение числовых величин в режимах установок.

Порядок применения нагрузочной вилки в качестве измерителя напряжения (вольтметра)

Нажатием кнопки выбираем режим .

Чтобы отключить нагрузочные спирали, необходимо открутить обе гайки справа и слева от щупа.

— подсоединить «крокодил» к массе автомобиля или к минусовому токоотводу аккумуляторной батареи.

— измерить напряжение в любой точке автомобиля. Если длины провода не хватает, то можно его удлинить.

Тестирование аккумуляторной батареи

Для начала необходимо измерить напряжение разомкнутой цепи. Для этого подсоединяем черный зажим — «крокодил» к минусовой клемме батареи.

Откручиваем обе гайки (отключаем нагрузку) и накалываем щуп на плюсовую клемму АКБ. Фиксируем показания цифрового вольтметра.

Затем тестируем аккумулятор под нагрузкой.

Если тестируемый аккумулятор имеет ёмкость до 100 А/ч, то закручиваем одну гайку (подключаем одну спираль нагрузки).

Если аккумулятор от грузового автомобиля (ёмкость выше 100 А/ч), то закручиванием второй гайки подключаем еще одну спираль.

Измеряем напряжение аккумулятора под нагрузкой. Накалываем щуп на плюсовую клемму аккумулятора.

Измерение начинается автоматически. В конце измерения раздастся звуковой сигнал .

Режим просмотра результатов предыдущих измерений

При выборе данного режима можно просмотреть результаты проведенных измерений, для чего необходимо нажать кнопку и выбрать режим .

На дисплее отобразится числовое значение измерения .

Чтобы сохранить результаты проведенных измерений, необходимо нажать кнопку и выбрать .

Длительно нажимаем кнопку . На дисплее кратковременно появится значок .

Значения будут сохранены.

Определение ёмкости аккумуляторной батареи

С помощью кнопки выбираем режим «Заряд». На дисплее высвечивается .

Через 3-5 секунд отобразится цифровое значение степени заряженности батареи (в процентах).

Как установить время измерения

Чтобы войти в режим установки времени, необходимо одновременно нажать кнопки и . На дисплее высветится , а затем числовое значение. С помощью кнопки устанавливаем необходимое значение в секундах от 1 до 9.

Для тестирования АКБ ёмкостью до 100 А/ч устанавливают значение 5, а для автомобильных грузовых батарей устанавливают 9.

Чтобы прибор запомнил ваши действия, необходимо нажать кнопку «Режим».

Для получения более подробной информации читайте инструкцию.

Как правильно проверить аккумулятор?

Замер показаний тестером состоит из двух этапов. Первоначально измеряются показания вольтметра без нагрузочного сопротивления. На втором этапе, нагрузочное сопротивление включается. Полученные результаты сравниваются, и на их основании делается вывод о состоянии аккумулятора.

Перед тем, как приступить к замерам аккумулятора этим прибором, внимательно ознакомьтесь с некоторыми правилами:

  1. Двигатель не должен работать как минимум 6 часов перед проверкой. Лучше всего снимать показания после того, как машина простояла ночь в гараже (на улице).
  2. Уровень электролита должен быть в норме. Это касается каждой банки. Если его уровень ниже нормы, доведите до нормы, путем добавления дистиллированной воды.
  3. Плотность электролита должна быть в пределах 1,27 гр/см3 при умеренном климате и в пределах 1,34 гр/см3 в условиях пониженной температуры (мороза)
  4. Все пробки батареи должны быть плотно закручены.
  5. Не подключайте измерительную вилку к АКБ более, чем на 10 секунд – это может вывести ее из строя.
  6. Клеммы аккумулятора должны быть полностью очищены от окиси.
  7. Для легкового авто подойдет использование одной спирали сопротивления, так как аккумуляторы таких машин небольшой емкости. Для АКБ грузовых авто и спецтехники придется использовать две спирали сопротивления, так как батареи в таком транспорте повышенной емкости, не 12v а 24v.

Это интересно: Каков срок службы литий-ионных аккумуляторов и можно ли его продлить

Измерение под нагрузкой

Правильная проверка аккумулятора осуществляется двумя способами: без нагрузки и с нагрузкой. Изначально рассмотрим вариант с нагрузкой.


Измерять данным способом показания, можно только в случае неполной (75% и ниже) зарядки аккумулятора. Частое измерение таким способом негативным образом влияет на состояние батареи, поэтому не рекомендуется проводить его часто. Проверка АКБ под нагрузкой дает информацию об общей исправности источника питания.

Порядок действий выглядит следующим образом:

  1. В заглушенной машине включите на несколько минут фары, затем отключите их и через пару минут можно приступать к снятию измерений.
  2. Подсоедините минусовой провод к клемме «минус» на аккумуляторе, а плюсовой с подсоединенным правым электродом – к клемме «плюс» на 5-7 секунд, за время которых вы должны определить значение, которое показал вольтметр.
  3. Сравните показания с таблицей, приведенной внизу данной статьи.

Проверка АКБ без нагрузки

Очень полезная процедура, которая поможет автолюбителю определить, нужна батареи подзарядка или нет, причем это можно сделать в любом месте.

Порядок действий следующий:

  1. Включите на 3-5 минут фары автомобиля на ближнем свете, после чего выключите их и подождите 1-2 минуты.
  2. К предварительно очищенным клеммам АКБ подсоединяется прибор, при правильном сочетании полярности. Минусовой провод – к клемме «минус» на батареи, а плюсовым проводом с подсоединенным к нему электродом (левым) – к клемме «плюс».
  3. Запоминаем показания и сравниваем их с таблицей, описанной ниже.

Данный способ помогает с легкостью определить уровень заряда батареи вашего авто, главное – не перепутать полярность подсоединения нагрузочной вилки к клеммам источника питания.

Обзор, стоимость и правила подбора нагрузочных вилок

При покупке аппарата надо определиться с особенностями самой АКБ. Например, с тем как устроена батарея в плане соединения банок – внутреннего или внешнего. Первой подойдёт нагрузочная вилка с выносными контактами. Второй – с заострёнными, закреплёнными на корпусе. Когда требуется проверять аккумулятор небольшой ёмкости, подойдёт аппарат с токовой нагрузкой 100 А, если большей – 100/200 А. Далее представлено сколько стоят и чем отличаются самые популярные модели.

МодельДиапазон напряжений, ВТок нагрузки, АЁмкость АКБ, А*чОсобенностиЦена, руб
ВН-10-1510015-190Повторный и короткий режимы работы2500-3500
НВ-010-15100/20015-190Рабочая температура от -30 до +60°С точность 2,5%600-850
НВ-020-15100/20015-240точность 2,5%1000-1500
НВ-030-16100/20015-240точность 0,5%, рабочие режимы переключаются кнопками2100-2900
НВ-040-32при 12 В – 50 при 24 и 3 В – 10015-240Может тестировать отдельные части АКБ точность 0,5%, рабочая температура от -20 до +60°С2100-2300
НВ-Б3-0-3100до 500Не проверяет батарею целиком, укомплектована вольтметром М10001М3900

Таблица 1. Обзор с сравнение разных моделей нагрузочных вилок

У некоторых моделей указано две цифры в графе «сила тока». Что такое нагрузочная вилка с параметром 100/200 А? Это значит, в конструкции их резисторов предусмотрено по две спирали, которые включаются или по одной, или обе, при определённой ёмкости. У НВ-01 сила тока 100 А проверяется при 100 А*ч, 200 А – 190 А*ч. У НВ-2 и НВ-3 при 190 А*ч и 240 А*ч, соответственно. Чаще всего измерительный прибор стоит от 1500 до 3 тыс. рублей. Такой аппарат подойдет для проверки батарей, напряжение которых составляет 12 В, а ёмкость не превышает 190 А*ч. Если тестер нужен для простейшего контроля АКБ, тогда подойдёт самый экономная модель НВ-01, цена которой приблизительно 900 рублей. Стоимость более навороченных нагрузочных вилок для проверки аккумуляторов не превышает 4,5 тыс. рублей.

Обзор и рейтинг нагрузочных вилок разных производителей

На полках российских автомагазинах представлено всего несколько производителей нагрузочных вилок, изучим их и составим свой рейтинг. Методика рейтинга заключается в изучении характеристик приборов и выявлении плюсов и минусов. И так, начнем.

Автоэлектрика Т-2001

Первый тестер, который мы рассмотрим в данном обзоре. Он хорошо знаком продавцам специализированных магазинов. Данный тестер являлся раньше идеальным вариантом, если бы не одно «но» — для перехода в режим нагрузки нужно было утапливать жало, которое замыкало контакт на спираль, он пригорал и вилка быстро выходила из строя.

Автоэлектрика Т-2001 мини

Данный тестер пришел на смену своему старшему брату Т-2001. Современная Т-2001 мини учла минусы прежнего и стала стоить дешевле за счет перехода на сопротивление в 100 А. Данный прибор является примитивным, но при этом надежным.

У него выявили только один мелкий минус – при сборке необходимо зачистить посадочное место рукоятки от краски, т.к. она не является токопроводной, из-за этого она может работать некорректно.

Мастак 122-0001

С виду серьезный тестер для источников тока. Имеет разноцветную шкалу с несколькими измерениями, что визуально придает ему серьезности. Также из плюсов – «ушки-кронштейны» для крокодилов, которые позволяют избежать запутывания проводов. Все на своих местах. Таким мерилом не стыдно и Оптиму померить и Варту протестировать. Производится в Тайване.

Орион НВ-01

Самый примитивный вольтметр с сопротивлением в нашем тесте. Маленькая кривая металлическая коробка с ручкой. Особенную несерьезность придает внешний вид, с первого взгляда который воспринимается как нечто собранное из консервной банки в гараже. Такой агрегат не может внушать доверие, тем более мелкая шкала создает большую погрешность измерений.

Орион НВ-02

Орион НВ-03

Доработанная предыдущая модель. Здесь уже используется цифрой монитор вольтметра и две подключаемые спирали по 100 А, что позволяет отнести данное устройство к разряду профессиональных. У этого аппарата есть один малозначительный на практике плюс – она способна запоминать измерения в своей памяти. Вроде мелочь, а приятно.

Орион НВ-04

Незначительно доработанная для сервисов грузовых автомобилей модель НВ-03. Имеет большой диапазон у вольметра. В остальном ничем не отличается от предыдущей вилки. Если у вас не сервис грузовиков, берите предыдущий вариант тестера, не будете переплачивать.

Ермак (2 провода)

Про данный прибор не пишет даже сам производитель. Хотя судя по всему Ермак это не производитель, а то логотип и цветовая гамма. Под данным брендов изготавливаются и другие инструменты. Соответственно данный прибор, скорее всего, импортного производителя уровня Алиэкспресс. Поэтому выбирая перед покупкой покрутите его в руках, попросите показать в деле. Пока что единственный плюс данной игрушки – внешний вид при низкой цене.

Ермак (1 провод)

Аналогично, как и прошлая модель данного бренда является копией оригинального тестера Орион НВ-01. Последнее место в нашем рейтинге.

Конструктивные особенности, разновидности приборов

Электрические нагрузочные вилки предназначены для проверки состояния аккумуляторных батарей, а также выполняют тестирование электрогенератора и других компонентов бортовых электросетей.

Стандартный прибор представляет несложную конструкцию, в частности, нагрузочный резистор с высокой мощностью, в котором имеется вольтметр и два щупа. Один из щупов размещается в цельнометаллическом корпусе. Стальной штырь подключается к вольтметру в месте минусового выхода, который расположен на тыльной стороне. Толстый провод выходит от плюса устройства, а зажим находится также на тыльной поверхности. С его помощью подсоединяется нагрузочная вилка к клеммам и две гайки, к которым выполняется подсоединение нагрузочного сопротивления.

Это одни из простейших приборов, которые справляются с быстрой проверкой технического состояния аккумулятора автомобиля.

Нагрузочная вилка позволяет провести ряд измерений:

  • напряжение на клеммах батареи под рабочими нагрузками и без них;
  • выходное напряжение электрического генератора;
  • способность удерживания заряда;
  • техническое состояние батареи, наличие замыканий, сульфитация пластин;
  • время рабочего ресурса.

Она считается эффективным прибором проверки, позволяющим провести быстрое оценивание состояния аккумулятора и принять решение о его ремонте, дальнейшей эксплуатации или полной замене. Она по праву занимает лидирующие позиции среди инструментов и автомобильных приборов-помощников владельцев автомобилей, систематически диагностирующих все системы и функции четырехколесного друга. Регулярная проверка придает уверенности в завтрашнем дне, благодаря тому, что аккумуляторная батарея не подведет в дороге.

В настоящее время существуют несколько разновидностей приспособлений для проверки АКБ, позволяющих выполнить самостоятельный анализ отдельных компонентов электроцепей транспортных средств. К распространенным моделям относятся ВН-1, НВ-01, разработанные для аккумуляторов емкостью 190 А/ч и напряжением 12 В. Вторая модель считается более совершенной, позволяет проводить измерения с точностью в 2,5%, обладает диапазоном измерения напряжений 0-15 В, широким диапазоном температур и другими характеристиками.

Это интересно: Как своими руками сделать нагрузочную вилку для аккумулятора?

Большой популярностью пользуются модели НВ-02, НВ-03. Существенным плюсом НВ-03 являются такие важные характеристики, как точные проведения измерений, достигающие 0,5%, диапазон работы измерений напряжений 0-16 В, оснащение цифровой жидкокристаллической панелью и наличие кнопочных переключателей рабочих режимов.

Как проверить заряд аккумулятора мультиметром?


Для проверки напряжения на выводах аккумулятора нужен вольтметр. Однако вместо этих специализированных приборов проще использовать универсальные измерительные устройства — мультиметры. Кроме напряжения, они измеряют ток и сопротивление. В зависимости от способа индикации эти приборы делятся на две категории — цифровые и стрелочные. Если есть выбор, лучше купить цифровой мультиметр. Он проще и удобней в обращении. Бортовые компьютеры современных авто также оснащены вольтметрами, которые отображают напряжение на клеммах батареи. Однако они подключены не напрямую к клеммам. Поэтому, из-за сопротивления контактов и проводки, показания бортового компьютера могут отличаться от напряжения на аккумуляторное батарее. На заведенном двигателе вольтметр на приборной панели показывает завышенное напряжение. Если мотор заглушить, прибор выдаст заниженные показатели.

Показания нужно снимать при заведенном и заглушенном моторе. В первом случае получится проверить состояние АКБ и проводки, во втором — только аккумулятора.

Измерения при работающем двигателе

Поставьте авто на ровную площадку, откройте капот, поставьте на ручник и заведите. При заведенном моторе работает генератор и регулятор напряжения, которые заряжают аккумулятор. Поэтому напряжение на клеммах должно быть в пределах 13,5-14 вольт. В некоторых авто при разряженной АКБ и низкой температуре воздуха электроника автоматически увеличивает напряжение, чтобы ускорить зарядку. При этом оно должно плавно опускаться по мере заряда. Если этого не происходит, в банках активизируется процесс электролиза. Электролит начнет интенсивно выкипать. Перезаряд особенно опасен для современных гелевых батарей с ограниченным газовыделением.

Напряжение менее 13,4 вольт — признак недозаряда. Работа в таких условиях способствует сульфатации пластин и сокращает срок службы батареи.

При измерении напряжения нужно отключить все мощные потребители: фары, отопитель, аудиосистему. Иначе мощности генератора при работе на холостом ходу будет недостаточно для поддержания оптимального уровня напряжения.

Возможно несколько причин пониженного напряжения на клеммах:

  1. Плохой контакт.
  2. Поломка генератора.
  3. Неисправность регулятора напряжения.

Нельзя эксплуатировать машину, аккумулятор которой работает в режиме недозаряда. Нужно безотлагательно локализовать и устранить причину сбоя. Если напряжение на клеммах и выходе генератора сильно отличается, нужно зачистить контакты на АКБ наждачкой или надфилем.

После проверки без нагрузки нужно включить фары и другие мощные потребители энергии, добавить обороты двигателя и повторить измерения. Если на высоких оборотах под нагрузкой напряжение падает до 13,4 вольт и ниже — требуется диагностика системы генератора и блока управления.

Диагностика аккумулятора мультиметром при заглушенном моторе

В этом состоянии нормальные показатели напряжения на АКБ составляют 12,5-13 вольт. Более низкие показания прибора говорят о разряде.

Показания вольтметра под нагрузкой>12,7 В12,5 В12,3 В12,1 В<11,9 В
Процент заряда100%75%50%25%0%

Измерения проводятся при отключенных энергопотребителях после стоянки в течение часа или более. Иначе показания могут быть завышены.

Полезно проверить и записать показатели до и после длительной стоянки. Так вы узнаете скорость саморазряда батареи.

Что такое нагрузочная вилка и как она работает?

В самом простом варианте исполнения нагрузочная вилка для проверки автомобильных аккумуляторов состоит из следующих обязательных пяти элементов:

  1. Вольтметр.
  2. Нагрузка.
  3. Силовые контакты.
  4. Тестовая кнопка.
  5. Корпус.

Схема прибора выглядит следующим образом.

Вольтметр выполняет всего две функции. Во-первых, отображает напряжение на клеммах аккумуляторной батареи без нагрузки. Во-вторых, делает то же самое, но уже с нагрузкой. Первая функция позволяет предварительно оценить уровень заряженности АКБ. Вторая — служит для оценки способности аккумулятора держать нагрузку.

Собственно, сама нагрузка — это резистор определенного сопротивления, выполненный из тугоплавкого металла. Чаще всего представляет собой сложенную зигзагом (чтобы уместить длинную деталь в компактный корпус) пластину. Её параметры подбираются в зависимости от того, какой силы ток требуется «выжать» из АКБ. Сделать это очень просто. Зная номинальное напряжение тестируемого аккумулятора и ток нагрузки, по закону Ома подбирается соответствующее сопротивление. В целом, задача нагрузки — имитировать потребление энергии стартером.

Силовые контакты — как правило, один толстый (и короткий) провод с зажимом типа «крокодил», а также металлический щуп, вмонтированный прямо в корпусе нагрузочной вилки. Кстати, вилкой инструменты этого типа называются потому, что раньше силовых щупов было два, и они отдалённо напоминали внешним видом этот столовый прибор. Контакты подсоединены напрямую к вольтметру, а также через кнопку к нагрузке.

Работает нагрузочная вилка следующим образом. Как только оба силовых контакта подсоединяются к клеммам аккумуляторной батареи, вольтметр показывает напряжение без нагрузки. Далее, если нажать на тестовую кнопку, в цепь включается силовая нагрузка, имитирующая автомобильный стартер в работе. Вольтметр, при этом, показывает напряжение на клеммах АКБ, и по этим значениям можно определить его просадку.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
