Диагностика карбюраторного двигателя: система питания

4.4. Проверка технического состояния бензонасоса.

Проверку
технического состояния бензонасоса на
автомобиле выполняют прибором модели
527Б, предназначенным для определения
максимального давления, развиваемого
бензонасосом, и герметичности его
клапанов.

Прибор
состоит (рис 12.1) из манометра 1, крючка
2, штуцеров 3,6 и 9, трубок 4 и 8, крана 5 с
запорной иглой 7.

По
манометру производят замер максимального
давления, развиваемого насосом и перепада
давления при негерметичных клапанах
бензонасоса и карбюратора. Сменные
штуцера 6 служат для присоединения
прибора к топливопроводу бензонасоса,
штуцера 9 — к карбюратору.

Порядок выполнения
проверки:

Прогревают
двигатель, подвешивают прибор под
капотом так, чтобы удобно было наблюдать
за показанием манометра и был свободный
доступ к игле крана.

Отсоединяют
топливопровод от карбюратора. Подбирают
необходимый штуцер, соответствующий
данной марке бензонасоса. Соединяют
прибор с карбюратором и бензонасосом.

Рис.12.1
Прибор проверки бензонасосов 527 Б:

1
— манометр; 2 — крючок; 3 — штуцер манометра;
4, 8 — трубки; 5-кран; 6, 9 — штуцера сменные;
7 — игла крана

Отвертывают
иглу крана, пускают двигатель, устанавливают
поочередно номинальную частоту и малые
обороты холостого хода двигателя и
сверяют показания прибора с данными
таблицы 12.2.

Давление меньше
нормативного свидетельствует о слабой
пружине диафрагмы бензонасоса или о
повреждении диафрагмы, либо о засоренности
прибора-отстойника.

Завертывают
иглу крана, останавливают двигатель и
через 30 с сверяют показания прибора с
данными таблицы. Давление меньше
указанного свидетельствует о неисправности
клапана насоса.

Вновь
отвертывают иглу крана, пускают двигатель,
устанавливают малые обороты холостого
хода и вновь останавливают его. Через
30с. сопоставляют показания прибора с
результатами предыдущего размера.
Разница в показании указывает на
неплотность игольчатого клапана
карбюратора.

Когда нет кода ошибки

Проблемы без кода — это те, которые ненавидят все, особенно, когда симптомы появляются периодически. В таких ситуациях вы должны посмотреть на симптом (ы) и сделать некоторые обоснованные предположения о том, на что следует посмотреть в первую очередь.

Как и раньше, подход к решению проблемы, не связанной с кодом, будет зависеть от того, что имеется в вашем диагностическом арсенале.

Если у вас есть анализатор выбросов, вы можете сначала посмотреть на выхлопные газы. Если у вас есть мультиметр или осциллограф, вы можете проверить датчик, инжектор, зажигание или даже форму сигнала топливного насоса.

Поскольку большинство технических специалистов сегодня владеют каким-либо типом сканирующего инструмента, проверка системных данных — это то же самое место, с которого можно начинать, даже когда нет кода ошибки.

Одна из первых вещей, которую вы должны проверить — это состояние цикла. Топливная система не может подавать правильную топливную смесь, если контур разомкнут.

Если двигатель не может войти в замкнутый контур после того, как он прогрелся или работал, он может иметь неисправный датчик охлаждающей жидкости или открытый термостат.

Следующим логическим шагом было бы посмотреть на выходной сигнал датчика охлаждающей жидкости, чтобы увидеть, нормально ли он работает или его сопротивление изменяется по мере прогрева двигателя. Отсутствие изменений в сопротивлении или показания, выходящие за пределы диапазона, покажут вам, что датчик охлаждающей жидкости неисправен.

Для проверки термостата вы можете использовать инфракрасный термометр для измерения температуры охлаждающей жидкости на выходе термостата после прогрева двигателя. Если показания температуры низкие, возможно, термостат открыт, отсутствует или имеет неправильную номинальную температуру двигателя.

Если система входит в замкнутый контур, посмотрите на входы TPS и MAP, чтобы убедиться, что они меняются при изменении положения дроссельной заслонки.

Методика контроля электронных систем

В современном автомобилестроении массово применяются электронные системы обеспечения активной и пассивной безопасности водителя и пассажиров. Принцип их действия, особенности устройства и даже названия могут кардинально различаться в зависимости от производителя, класса и модели автомобиля, однако в диагностировании этих систем есть общие черты.

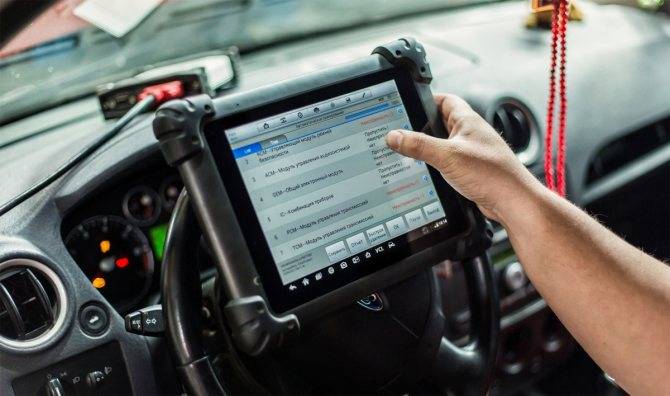

Контрольно-диагностические операции выполняются с помощью специального ПО, устройства с которым подключаются к бортовой компьютерной сети автомобиля. Программа собирает статистику использования систем, моменты их срабатывания и характер изменения дорожной ситуации в эти моменты. В случае необходимости она же помогает заменить устаревшую или деффектную прошивку устройства

На основе анализа собранной информации важно сделать правильный вывод об исправности электронного блока системы безопасности и комплекса ее датчиков

Причины неисправности топливной системы автомобиля

Как бы ни хотелось это говорить, но основная проблема неисправности топливной системы находится в плохом качестве топлива. Хотя стоит заметить, что само топливо может быть и хорошее, полностью удовлетворяющее условия ГОСТ для дизельного топлива, а вот пока оно попадёт в камеру сгорания, то может засориться химическими примесями и посторонними частицами. Это происходит по разным причинам, основная из них – плохая система очистки топлива на автозаправочных станциях.

Причины, по которым дизельное топливо становится не пригодным к эксплуатации, могут быть различного характера, приведём лишь малую часть основных проблем:

  • Заправился на АЗС сразу после слива топлива
  • АЗС довольно старая, резервуары загрязнены, очистка не справляется с таким количеством грязи
  • В хранилище топлива попала вода
  • Несвоевременная замена элементов очистки топлива на АЗС
  • Во время заправки топливом через горловину бака попала грязь или вода
  • Негерметичен топливный бак автомобиля (в основном заборник или крышка бака)
  • Хранение автомобиля с полупустым баком (образование конденсата)
  • Коррозия топливного бака внутри, также отслаивание грунтовки (для баков из стали)
  • Образование стружки при трении оторванной перегородки по корпусу топливного бака (для алюминиевых баков)
  • Отслоение топливного фильтра (при использовании контрафактной продукции)
  • Образование стружки из-за выхода из строя топливного насоса (в основном низкого давления)

Методы диагностики бензиновых форсунок

Самой надежной проверкой станет обследование в специализированных сервисных центрах и в авто мастерских.

  1. Измерение сопротивления. Этот метод не предусматривает демонтаж детали, все можно сделать без снятия детали. В первую очередь, нужно определить, какие форсунки установлены в топливной системе – высокой омности (импеданса) или низкой.

— отсоединить высоковольтную проводку;

— повернуть ключ зажигания и снять «-» АКБ;

— разъединить разъем, отщелкнув зажим крепления;

— мультиметром измерить сопротивления форсунок.

У форсунок высокой омности, его значение колеблется от 11Ом до 17Ом. Форсунки низкого импеданса – 2,5 – 4,5 Ом. Отклонение свидетельствует о поломке детали.

  1. Тестирования питания форсунок. Сначала протестировать контакты разъема. В нем четыре контакта отвечают за подачу тока в форсунки. Их нужно проверить попарно. Сопротивление должно быть 11 – 15 Ом. Чтобы уточнить, какая именно форсунка не работает, отсоединить каждую из них и куском проволоки напрямую замкнуть с ЭБУ. Повернуть ключ зажигания. Если она исправная, начнется впрыскивание бензина.
  2. Сопротивление в моноинжекторе. Уже реже, но еще встречаются модели, с установленной всего одной форсункой.

Тестируются попарно контакты разъема, сопротивление должно иметь значение их интервала 1,2 – 1,6Ом.

Очень часто, в моноинжекторе устанавливается пусковая форсунка, отвечающая за подачу топлива в двигатель, до его разогрева. Его работа длится несколько секунд, затем он отключается. Ее тоже нужно проверить. Снят и поместить в мерную емкость (нужно определить объем впрыска смеси). Затем соединить напрямую с аккумулятором (один контакт с батареей, другой – с «массой»). Реле насоса тоже соединить к «+» аккумулятора. Включить зажигание и дать отработать полный цикл. После отключения, измерить объем в мерной ёмкости и сравнить со справочными данными. Вытереть насухо деталь, подождать несколько минут, чтобы проверить наличие течи. Если ее нет, установить на место.

  1. «Прослушка» форсунок. Опытные водители, перед демонтажем, устраивают «прослушку». Можно пользоваться стетоскопом. Нормальное функционирование отражается в равномерных щелчках. Если есть нарушение интервалов и посторонние шумы, форсунку надо почистить или сменить.
  2. Диагностика на рампы. Нужно демонтировать рампу целиком, снять жгуты проводов и «-» аккумулятора. Восстановить отдельно схему, включить зажигание. Предварительно, под рампу положить мерные ёмкости. За 10 -15 секунд прокрутки стартера, наберется некоторый объем бензина в стаканчиках. При том, во всех стаканах должен собраться одинаковый объем топлива. В противном случае, требуется тщательная диагностика на проверочном стенде.
  1. Баланс форсунок. Баланс проверяется в специальной программе на ПК, который подключают к ЭБУ.

Бензонасос отключают и выравнивают давление в системе (двигатель немного должен поработать, до отключения). К топливной системе подключают манометр, обратно соединить насос. При включении зажигания, зафиксировать показания манометра (норма 2,8 – 3 атмосфер). В программе отключить реле насоса, показатель давления немного проседает (2,8 ат). В программе включить, поочередно, каждую форсунку и проверять показания манометра. Сброс давления у всех форсунок должен быть одинаковый.

Отклонения от нормы будет говорить о неисправности этой форсунки. По окончании тестирования, подключается насос, заводится двигатель. Только после этого, снимается манометр.

  1. Тестирование на стенде. Здесь проверяются механические параметры форсунок – давление и количество горючего, прошедшее через нее, форму и угол направления факела. На стенде получается более точная диагностика, определяется степень неисправности. Нужно прочитать о том, как сделать стенд своими руками и собрать его.

На станции техобслуживания, тестирование проводят и по показателям токсичности выхлопа, по лямбда-зонду. Но это под силу только специалисту, при наличии спецоборудования и расшифровке данных с нее.

Диагностика давления и форсунок


Схема работы форсунок

Итак, ТС современного авто нуждается в периодической грамотной проверке. Так как именно давление является, чуть ли не главным звеном в системе, с его проверки и следует начинать.

  1. Подготавливается манометр со шлангом, который вдевается в штуцер топливной рампы.
  2. Затем снимаются показатели при включённом топливном насосе. Показатель должен варьироваться, как и говорилось, в пределах 2,8-3,2 атм.
  3. После этого замеры производятся в режиме ХХ. Давление обязано снижаться, но не сильно, всего на 0,6-0,8 атм.
  4. Теперь в режиме ХХ надо повысить обороты двигателя и проверить. Давление должно подскочить до начального уровня.

Не меньше работы в ТС современного автомобиля выполняют форсунки. Их проверка проводится непосредственно после диагностики давления.

  1. Нужно сформировать требуемое рабочее давление, запустив двигатель и отключив его через некоторое время.
  2. Затем с помощью спецоборудования подать серию проверочных импульсов на форсунку цилиндра 1. Одновременно нужно измерять давление.
  3. Подать импульсы на каждую форсунку, давление обязательно замерять.

Статья в тему: Ресурс двигателя Ниссан Кашкай 1.2, 1.6, 2.0

Перепады давления неизбежны, но они не должны отличаться для каждого из цилиндров. Если на одной из форсунок давление понижено или повышено, то будет изменяться объём впрыскиваемой жидкости. Соответственно, изменится состав ТВС. Такую форсунку необходимо снять и починить, или заменить.

Форсунки ТС имеют свойство выходить из строя по разным причинам:

  • могут заклинивать и плохо открываться, из-за чего ТВС становится обеднённой;
  • могут заклинивать и плохо закрываться, из-за чего ТВС становится обогащённой;
  • могут работать нестабильно.

Типы систем питания

Система центрального впрыска Mono Jetronic Различают следующие виды систем питания двигателя, отличающиеся местом образования смеси:

  1. внутри двигательных цилиндров;
  2. вне двигательных цилиндров.

Топливная система автомобиля при образовании смеси за пределами цилиндра разделяется на:

  • топливную систему с карбюратором
  • с использованием одной форсунки (с моно впрыском)
  • инжекторную

Назначение и состав топливной смеси

Для бесперебойной работы двигателя автомобиля необходима определенная топливная смесь. Она состоит из воздуха и топлива, смешанных по определенной пропорции. Каждая из этих смесей характеризуется количеством воздуха, приходящегося на единицу топлива (бензина).

Для обогащенной смеси характерно наличие 13-15 частей воздуха, приходящихся на часть топлива. Такая смесь подается при средних нагрузках.

Богатая смесь содержит менее 13 частей воздуха. Применяется при больших нагрузках. Наблюдается увеличенный расход бензина.

У нормальной смеси характерно наличие 15 частей воздуха на часть топлива. Обедненная смесь содержит 15-17 частей воздуха и применяется при средних нагрузках. Обеспечивается экономный расход топлива. Бедная смесь содержит более 17 частей воздуха.

Особенности диагностики топливной системы карбюраторного двигателя

Машины с карбюраторными двигателями все еще встречаются на наших дорогах. Поэтому их со счетов сбрасывать не стоит. Процесс диагностики топливной системы таких авто сводится к следующему:

Визуальный осмотр топливных магистралей на предмет протечек и подтекания топлива.
Контроль степени засоренности фильтра тонкой очистки.
Диагностика топливного насоса с механическим приводом

Здесь особое внимание нужно уделить целостности рабочих мембран. Диагностика производится методом разборки узла.
Проверка работы карбюратора

Она сводится к поиску засоров, закоксованности и проверке состояния каналов холостого хода. Также в процессе диагностики оценивается состояние уплотнительных колец, насколько плотно закручены электромагнитные клапаны, степень выработки игольчатого клапана, размеры отверстий жиклеров и их засоренность, состояние поплавка. При этом, в зависимости от модели карбюратора, могут быть свои нюансы, касающиеся методики проверки уровня топлива в поплавковой камере и других моментов. Уточняйте эти вопросы в инструкции.

Видно, что продиагностировать топливную систему бензинового двигателя вполне под силу практически любому автомобилисту. Трудности могут возникнуть только с проверкой форсунок. Для этого лучше обратиться к специалистам. С остальным же, при условии наличия у вас определенных навыков и соответствующего оборудования, проблем возникнуть не должно.

Источник

Диагностика системы питания

Назначением системы питания является хранение топлива, его очистка и своевременная подача в цилиндры двигателя. Из этого следует, что основными элементами системы являются:

  • топливный бак;
  • топливный насос;
  • фильтры очистки топлива;
  • трубопроводы и магистрали;
  • механизм подачи (карбюратор, инжектор, ТНВД);
  • форсунки – для дизельных и инжекторных автомобилей;
  • впускной коллектор – для карбюраторных автомобилей и автомобилей с моноинжектором;
  • датчики и указатели.

Техническое состояние каждого элемента в отдельности и системы в целом влияет на устойчивость пуска и работы ДВС, тягово-скоростные характеристики, расход топлива, состав отработавших газов и прочие технико-эксплуатационные показатели. Неисправности системы питания, особенно те, которые могут повлечь переобогащение или переобеднение рабочей смеси или отклонение ее количества от установленной норы, способны существенно сказаться на ресурсе двигателя, приводя к ускоренному износу ЦПГ и клапанов

Поэтому важно выявлять и устранять проблемы на самых ранних стадиях

Общая диагностика системы питания проводится методом контрольной ездки или на стенде с беговыми барабанами – это позволяет определить основные количественные показатели, на основе которых выносятся предположения об исправности или неисправности конкретных узлов и деталей. Так, повышенный расход топлива при малой мощности может свидетельствовать о неисправностях или разрегулировке карбюратора (инжектора, ТНВД), малый расход и малая мощность, а также затрудненный пуск – о проблемах с топливным насосом, магистралями, фильтрами. Топливный бак, места стыковки и резиновые топливные трубки обязательно проверяют на наличие утечек. Контролируют исправность датчика уровня топлива. Если в системе применяется инжектор, зачастую проводится компьютерная диагностика его электронного блока.

Варианты системы питания

Основными видами горючего для ДВС являются бензин и дизельное топливо («солярка»). Газ (метан) так же относится к видам современного топлива, но, несмотря на широкую применяемость, пока не получил актуальности.
Вид топлива является одним из критериев классификации систем питания ДВС.

В этой связи выделяют силовые агрегаты:

  1. бензиновые;
  2. дизельные;
  3. основанные на газообразном топливе.

Но наиболее признанной среди специалистов является типология систем питания двигателя по способу подачи топлива и приготовления топливно-воздушной смеси. Следуя данному принципу классификации, различаются, во-первых, система питания карбюраторного двигателя, во-вторых, система питания с впрыском топлива (или инжекторного двигателя).

Карбюратор

Карбюраторная система основана на действии технически сложного устройства – карбюратора. Карбюратор – это прибор, осуществляющий приготовление смеси топлива и воздуха в необходимых пропорциях. Несмотря на разнообразие видов, в автомобильной практике наибольшее применение получил поплавковый всасывающий карбюратор, принципиальная схема которого включает:

  • поплавковую камеру и поплавок;
  • распылитель, диффузор и смесительную камеру;
  • воздушную и дроссельную заслонки;
  • топливные и воздушные каналы с соответствующими жиклерами.

Подготовка топливно-воздушной смеси в карбюраторе осуществляется по пассивной схеме. Движение поршня в такте впуска (первом такте) создает в цилиндре разряженное пространство, в которое и устремляется воздух, проходя через воздушный фильтр и сквозь карбюратор. Именно здесь и происходит формирование горючей смеси: в смесительной камере, в диффузоре топливо, вырывающееся из распылителя, дробится воздушным потоком и смешивается с ним. Наконец, через впускной коллектор и впускные клапаны горючая смесь подается в конкретный цилиндр двигателя, где в необходимый момент и воспламеняется искрой от свечи зажигания.

топливно-воздушной смеси

Впрыск топлива

Эпоха карбюратора сменяется эпохой инжекторного двигателя, система питания которого основана на впрыске топлива. Ее основными элементами являются: электрический топливный насос (расположенный, как правило, в топливном баке), форсунки (или форсунка), блок управления ДВС (так называемые «мозги»).

Принцип работы указанной системы питания сводится к распылению топлива через форсунки под давлением, создаваемым топливным насосом. Качество смеси варьируется в зависимости от режима работы двигателя и контролируется блоком управления.
Важным компонентом такой системы является форсунка. Типология инжекторных двигателей основывается именно на количестве используемых форсунок и места их расположения.

  1. с распределенным впрыском;
  2. с центральным впрыском.

Система распределенного впрыска предполагает использование форсунок по количеству цилиндров двигателя, где каждый цилиндр обслуживает собственная форсунка, участвующая в подготовке горючей смеси. Система центрального впрыска располагает только одной форсункой на все цилиндры, расположенной в коллекторе.

Особенности дизельного двигателя

Как бы особняком стоит принцип действия, на котором основывается система питания дизельного двигателя. Здесь топливо впрыскивается непосредственно в цилиндры в распыленном виде, где и происходит процесс смесеобразования (смешивания с воздухом) с последующим воспламенением от сжатия горючей смеси поршнем.
В зависимости от способа впрыска топлива, дизельный силовой агрегат представлен тремя основными вариантами:

  • с непосредственным впрыском;
  • с вихрекамерным впрыском;
  • с предкамерным впрыском.

Вихрекамерный и предкамерный варианты предполагают впрыск топлива в специальную предварительную камеру цилиндра, где оно частично воспламеняется, а затем перемещается в основную камеру или собственно цилиндр. Здесь горючее, смешиваясь с воздухом, окончательно сгорает. Непосредственный же впрыск предполагает доставку топлива сразу же в камеру сгорания с последующим его смешиванием с воздухом и т.д.

Однако холодный двигатель не сможет обеспечить должный уровень температуры, требуемый для воспламенения смеси. И использованием свечей накаливания позволит осуществить необходимый подогрев камер сгорания.

Почему ломается система питания карбюраторного двигателя?

Главными составляющими его системы питания являются поплавковая камера, отвечающая за уровень топлива в карбюраторе, эмульсионные трубки и жиклеры, с помощью которых происходит расчет, а также необходимая дозировка воздуха и топлива. Нельзя упускать из виду и такой важный элемент, как диффузор. Он представляет собой трубу с зауженной частью, и, как только дроссельная заслонка открывается, в нем резко увеличивается скорость воздуха. Таким образом, получается разряжение, способствующее засасыванию топлива в двигатель.

Несмотря на то, что карбюраторный движок – довольно надежный и приходит в негодность весьма редко, тем не менее, его система питания иногда нуждается в ремонте. Одним из объяснений выхода ее из строя является некачественное топливо, оно приводит к детонации двигателя, прогару прокладок головок цилиндра, головки клапана и перерасходу топлива. В этом случае во время движения слышен характерный звук. Несвоевременный или же недостаточный уход за трубопроводами и приводами, отвечающими за подачу воздуха с топливом, приводит к нарушению подачи последнего, и, как следствие, его подтеканию, что может стать причиной пожара.

Проверяем тормоза

Тормозная система служит для уменьшения скорости транспортного средства, его остановки и удержании на месте (в качестве средства предотвращения самопроизвольного начала движения). По назначению тормозные системы делят на рабочие, запасные вспомогательные и стояночные; по типу рабочего органа – на барабанные и дисковые; по типу привода – на механические, гидравлические и пневматические. Вот приблизительный состав классической тормозной системы легкового автомобиля:

  • педаль тормоза;
  • вакуумный усилитель;
  • главный тормозной цилиндр;
  • колесные тормозные цилиндры;
  • трубопроводы и магистрали;
  • разжимной кулак или привод суппорта;
  • тормозной барабан или диск;
  • тормозные колодки.

Неисправности тормозной системы особо опасны ввиду возможности потери управляемости, начала неконтролируемого заноса и других предпосылок дорожно-транспортного происшествия. Они могут быть вызваны износом колодок и рабочих поверхностей, выходом из строя одного или нескольких из тормозных цилиндров, попаданием атмосферного воздуха в систему. При подозрении на поломки в тормозной системе следует немедленно обратиться к квалифицированному специалисту для ее диагностики.

Проверка начинается с измерения свободного хода педали и сопоставления данных с нормой. Затем определяется эффективность и симметричность торможения – для этого лучше всего подойдет стенд с беговыми барабанами. Изучается рабочее давление в системе и ее герметичность, определяется степень износа в механических узлах и коэффициент усиления давления на педаль. В случае необходимости после завершения диагностики выполняется замена деталей, заливка новой тормозной жидкости, прокачка системы.

Как улучшить образование топливно-воздушной смеси

Сложность изготовления топливно-воздушной смеси заключается в том, что данный процесс осуществляется очень быстро. Воздух и смесь проходят через впускной тракт мотора со скоростью 30 — 100 м/c, а время образования смеси не превышает 20 мс. Факторы, которые улучшают смесеобразование и испарение бензина:

  • легкоиспаряющаяся жидкость в качестве горючего;
  • расширение площади парообразования за счёт распыливания бензина и обдува топливных капель;
  • уменьшение давления в той среде, в которую попадает горючее;
  • нагревание бензина и воздуха;
  • введение эмульсионной жидкости с помощью распылителя.

Проверка системы смазки

Система смазки служит для размещения, очистки и охлаждения моторного масла, его подачи к взаимодействующим друг с другом деталям ДВС для уменьшения трения между ними и, как следствие, износа, нагрева, загрязнения абразивными частицами металла. В состав системы входят:

  • заливная горловина;
  • масляный картер;
  • масляные трубопроводы и магистрали;
  • маслонасос с маслоприемником;
  • центробежный фильтр;
  • масляный радиатор;
  • датчики и указатели;
  • контрольный щуп.

Недостаток масла может вызывать серьезные неисправности вплоть до заклинивания деталей и полной потери их работоспособности. Но опасен и переизбыток смазочных материалов – их попадание в цилиндры чревато перегревом двигателя, образованием нагара, падением мощности. В таком случае наблюдается обильное дымление из выхлопной трубы, дым становится густым и черным. Стоит заметить, что подобные симптомы наблюдаются не только при неисправностях системы смазки, но и при износе поршневых колец. А вот свечение соответствующей индикаторной лампы на панели приборов или подтеки масла на картере ДВС явно говорят не в пользу исправности системы смазки. В любом случае, даже малейшее подозрение касательно поломок в ней должно стать поводом для комплексной проверки.

Главным показателем, определяющим состояние системы, является давление масла. На холостом ходу оно должно составлять не менее 50кПа, а при рабочей частоте вращения коленчатого вала – находиться в пределах 350-450 кПа. Если значение не соответствует норма, первым делом проверяют исправность датчика, и лишь после этого ищут поломки в масляном насосе и точки разгерметизации магистралей. В ходе диагностики проверяются рабочие показатели температуры масла и интенсивности его циркуляции, оценивается цвет и консистенция смазочного материала. После завершения работ масло и масляные фильтры заменяют.

Почему вам стоит обратиться к нам прямо сейчас?

Как мы уже упоминали, выявление дефектов на ранних этапах позволяет значительно сократить стоимость ремонта. Диагностика топливной системы – именно та операция, которая, несмотря то что стоит довольно дешево, позволяет точно определить все вызывающие опасения узлы и заранее сообщить о возможных неприятностях. Рекомендуется проводить диагностику топливной системы не реже одного раза в год – это даст вам уверенность в надежности вашего автомобиля и позволит избежать крупных и дорогостоящих ремонтов. Поэтому не задумываясь обращайтесь в и получите полное представление о работоспособности топливной системы вашего автомобиля.

Диагностика топливных систем дизельных двигателей

Как видно, хотя в дизельном моторе вполне могут выйти из строя клапана ГРМ, поршни или кольца, большинство неисправностей дизеля связаны именно с системой питания.

По этой причине проверка узлов и элементов топливной системы является первостепенной задачей.

Владельцы дизельных ДВС регулярно сталкиваются с закоксовкой распылителя на форсунках или ухудшением подвижности иглы. Также часто при проверке выявляется снижение давления впрыска, которое обычно связано с износом или повреждением плунжерных пар.

Изношенными могут оказаться и нагнетательные клапаны, а еще распространенной ситуацией является нарушение правильной регулировки ТНВД. Как правило, к таким неполадкам приводят тяжелые условия эксплуатации, нарушение или игнорирование базовых рекомендаций по обслуживанию двигателя, а также использование дизтоплива низкого качества.

Среди основных методов диагностики специалисты выделяют три:

  1. Визуальный осмотр и анализ шумов во время работы ДВС.
  2. Замеры определенных параметров (давление топлива и т.п.).
  3. Компьютерная диагностика дизельного двигателя.

В первом случае можно быстро выявить серьезные неисправности, которые приводят к явным сбоям в работе силовой установки. Если мастер опытный, тогда одного визуального осмотра будет достаточно для оценки состояния двигателя, ответственных узлов топливоподающей аппаратуры и т.д.

Сделать выводы о состоянии ДВС позволяет воздушный фильтр, звук работы дизеля и ТНВД на ХХ и под нагрузкой, цвет выхлопных газов, внешний вид свечей накала и осмотр других элементов.

Во втором случае предполагается, что мастер локализовал проблему, однако необходимо более точное определение неполадки при помощи замеров ряда параметров, которые укажут на отклонения в работе той или иной системы или самого мотора.

Такая диагностика топливной системы дизельных двигателей и других узлов обычно проводится на машинах, где электронная диагностика при помощи сканеров невозможна (старый дизель с механическим ТНВД). В этом случае потребуется снять форсунки для их проверки, замерить компрессию, давления наддува, давление картерных газов, проверить фильтры, фазы газораспределения, установку приводных ремней, провести диагностику калильных свечей и т.д.

Например, замер компрессии в цилиндрах часто проводится, если дизель троит. Троение может указывать как на проблемы в системе питания, так и на неисправности в силовом агрегате. В ситуации, когда компрессия низкая, топливо не горит и цилиндр попросту не работает. Это значит, ремонтировать нужно не элементы топливоподачи, а сам двигатель.

Третий способ позволяет выявить сбои и поломки как в электронной системе управления двигателя (ЭСУД), так и целый ряд «механических» проблем. Компьютерная диагностика позволяет проверить работу датчиков и управляющей электроники, а также на основании анализа показаний от датчиков определить другие неисправности.

В наше время компьютерная диагностика дизельного ДВС позволяет провести многоуровневую проверку агрегата, диагностируя топливную систему, систему управления, исполнительные устройства.

Что касается диагностики топливной аппаратуры дизельных двигателей, на начальном этапе производится анализ работы «электрической» части форсунок, также компьютерное сканирование определяет показатели температуры, производится замер параметров во время работы вакуумных устройств и т.д.

Далее все собранные показания оцениваются, после чего компьютер выводит данные об ошибках, что позволяет приступить к устранению обнаруженных дефектов. Главным плюсом такой диагностики является простота, скорость работы, а также отсутствие необходимости разбирать двигатель и проводить дополнительные манипуляции.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
