Как проверить соленоид АКПП: на что обратить внимание

Функциональные различия соленоидов

Соленоиды классифицируют еще и по своему назначению.

Наиболее распространены такие функции соленоидов:

— Соленоид EPC или LPC (Line Pressure Control). Соленоид контроля линейного давления.

Самый первый и главный из появившихся в гидроплите электроклапанов. Это соленоид-«вождь», который единолично распределяет все масло на остальные соленоиды и каналы. И в 4-х ступках ЕРС соленоид первым выходил из строя.

— СоленоидТСС — Torque Converter Clutch (или SLU — Solenoid Lock-Up -блокировки муфты) Соленоид управления блокировкой гидротрансформатора. Этот электроклапан делает самую «грязную» работу — он заставляет муфту гидротрансформатора подключаться — блокироваться, чтобы повысить кпд и удовлетворить запрос водителя на «спортивный режим» разгона. И именно через этот соленоид в первую очередь идет грязное и горячее масло из гидротрансформатора. Поэтому во многих гидроблоках соленоид ТСС/SLU — самое слабое звено.

Гидротрансформатор блокируется-разблокируется каждый раз, когда машина тормозит или разгоняется, кроме того, его фрикцион в современных акпп работает в так называемом режиме «регулируемого проскальзывания» когда гидротрансформатор еще интенсивнее греет масло в коробке и загрязняет его своей фрикционной накладкой. А в последнее время в эти перенагруженные фрикционы бубликов стали добавлять графитовые (или кевларовые) связующие,  что влияет на здоровье соленоидов и гидроблока так же, как жирная пища — на сердце и сосуды полных людей. (Подробнее о работе и проблемах гидротрансформатора).

— Shift solenoid — рядовой соленоид-переключатель, отвечающий за переключения скоростей, «шифтовик». Таких регуляторов давления в гидроплите обычно несколько и вся работа по переключению скоростей вверх или вниз в основном выполняется именно ими. Обычно на схеме они обозначаются как S1, S2, (SL1 …- линейный шифтовик) или буквами А, В …

Для переключения скоростей работают одновременно сразу несколько соленоидов. Например в классических 4-х ступках 2 соленоида шифтовика, и мануалы выдают такие комбинации:

S1-открыт +S2-закрыт — включена 1 скорость (D)S1-закр.+S2-закр. — переключение 1-2 скоростьS1-откр.+S2-откр. переключение 2-3 скорость … итд.

И это — расписано в мануалах для простых 4-х ступок. Для 5-ти и 6-ти ступенчатых АКПП — все гораздо сложнее . (как читать мануалы ?)

Так что распространенный среди водителей миф: «если пропала 3-я скорость, то можно найти и заменить соленоид 3-й скорости» — обычно ни к чему кроме затрат времени и денег не приводит (кроме самообучения на ошибках).

Такие таблицы есть в мануалах для каждой АКПП

По таблицам мастера определяют — какие соленоиды (или обгонные муфты) работают при проблемном переключении и на которые стоит обратить внимание при тестировании

Новые типы соленоидов:

Управляющий (клапанами гидроблока) соленоид. Функционально соленоиды могут управлять клапанами плиты как транзистор в электросхеме.

Такие соленоиды только подают управляющее давление (с низким расходом) на клапан гидроблока, который уже сам подает или сбрасывает давление на поршни и фрикционы и служат для незаметного переключения передач.

— «Соленоид качества переключения передач» (работает только в момент переключения передачи для мягкого переключения с «проскальзыванием») , — «Соленоид управления охлаждением масла» (как термостат открывает канал для охлаждения масла через внешний радиатор), и др.

Специфика и конструкция соленоидов постоянно расширяется и усложняется, а диагностика и ремонт соленоидов упрощается до банальной замены.

Как промыть АКПП самостоятельно

Если автовладелец не знает, как промыть АКПП самостоятельно, то следующая инструкция поможет ему в этом.

Читать

Диагностика, ремонт и замена гидротрансформатора АКПП

Обычная процедура проводится путем слива отработанного масла и залива нового с запуском двигателя и повторным процессом методом вытеснения. Это способ применяется при полной замене смазывающего средства. В этом случае демонтажа коробки не производится.

Промыть коробку таким способом можно, следуя шагам, описанным ниже:

1. Завести двигатель и прогреть АКПП транспортного средства до рабочей температуры.
2. Заехать на эстакаду.
3. Заглушить мотор и слить отработанное масло в специальную емкость.
4. Разобрать поддон и очистить его от металлической стружки и нагара.
5. Удалить фильтр старый и установить новое фильтрующее устройство.
6. Собрать все в обратной последовательности, не забыв поменять уплотнители на поддоне и пробке слива.
7. Залить новое промывочное масло столько, сколько было слито.
8. Теперь следует отсоединить шланг обратки патрубка от радиатора охлаждения и освободившимся концом вставить в пятилитровую бутылку.
9. Попросить напарника завести двигатель.
10. В бутылку польется черная жидкость. Дождаться, пока она не поменяет цвет на светлый.
11. Слить все масло.
12. Отключить мотор. Установить шланг обратно.
13. Долить столько оригинальной смазывающей жидкости, сколько вылилось.

На этом этап очистки будет завершен. Старое масло было вытеснено новым. Автовладельцы считают, что этого достаточно для промывки АКПП. Часть людей использует в этом случае присадки для очистки, хотя эксперты не рекомендуют. Так как эффективность их не доказана, а причинить вред АКПП различные примеси могут.

Частые неисправности соленоидов АКПП: проверка и ремонт

Прежде всего, на ресурс соленоидов напрямую влияет состояние и качество масла ATF. Частой проблемой является их заклинивание в результате того, что вместе с грязным маслом внутрь устройства попадает металлическая стружка, пыль от фрикционных наладок, в каналах скапливаются масляные отложения и т.д.

Часто клапан «на холодную» работает в штатном режиме, однако «на горячую» начинает зависать. Чтобы избавиться от проблемы, соленоид следует промывать в очистителях или менять.

Также страдают и другие элементы, так как рост нагрузок приводит к износу их плунжеров и каналов. Результат – трещины в корпусе, ослабление пружин, снижается сопротивление обмотки соленоида и т.д.

Так или иначе, чаще всего соленоид приходит в негодность по причине износа:

Плунжер загрязняется все теми же металлическими частицами и отложениями в масле, затем происходит подклинивание, после разрушаются втулки и клапаны. С учетом того, что срок службы соленоидов обычно не больше 400 тыс. км., а средний ресурс ограничен отметкой в 150-200 тыс., следует заранее быть готовым к замене элементов на данных пробегах.

Более того, сегодня клапана гидроплиты стали более сложными и требовательными к качеству масла. Это значит, что жидкость АКПП и масляные фильтры в автомате нужно менять регулярно, не допуская создания эффекта абразива.

Виды соленоидов

Как стало ясно из предыдущего пункта статьи, управление АКПП без соленоидов представить сложно. В зависимости от того, по какому принципу работают данные механизмы, принято выделять несколько поколений установок. На сегодняшний день выделяются три основных вида соленоидов:

• Первый – стандартный электромеханический клапан, работающий по принципу «полностью отрыть канал подачи масла или же полностью закрыть его». Соответственно, при открытом положении такого соленоида по каналу гидроблока свободно протекает трансмиссионная жидкость, а при закрытом — масло не течёт;
• Второй – соленоид, представленный электромагнитным клапаном. Такие механизмы одно время были очень популярны в сфере автомобилестроения, так как могли точно организовать работу АКПП. Несмотря на это, низкая надёжность электромагнитных соленоидов сильно подорвала их популярность, поэтому в масштабном автомобилестроении они практически не используются. Главная фишка данных устройств заключается в том, что стержень может не только полностью открыть или закрыть канал подачи масла, но и сделать это частично, мягко регулируя подачу трансмиссионной жидкости;
• Третий – соленоид, представленный усовершенствованным электромагнитным клапаном. Данный механизм имеет в своей конструкции не просто запирающий/открывающий канал стержень, а тонко работающий гидравлический клапан. Работа подобных соленоидов основана на том, что контроль движения масла осуществляется при помощи шарового клапана. По сути, такое устройство позволяет организовать тонкую настройку работы АКПП, но при этом является заметно надёжней второго типа соленоидов, поэтому во время своего появления получило широкое применение. Более того, новейшие соленоиды имеют в конструкции фильтрующий элемент, который при пропускании через него трансмиссионной жидкости отсеивает лишний мусор и существенно продлевает срок службы коробки.

С течением времени конструкция автомата становилась всё более и более сложной, поэтому усложнялись и принципы работы соленоидов АКПП, из-за чего они подвергались усиленной модернизации. Основные совершенствования касались того, чтобы переложить на клапан дополнительные функции по типу сброса давления в конкретном блоке сцепления коробки или заблокировать муфту гидротрансформатора.

Типы соленоидов в современных коробках

Идеи автомобильных инженеров позволили достичь подобных задач. Теперь многочисленные типы соленоидов не только отвечают за переключение передач, но и тонко управляют режимами работы АКПП. Сегодня стандартный автомат имеет в конструкции 6 типов соленоидов:

• Соленоид EPC-формации или клапан линейного давления. Данный соленоид является важнейшим в конструкции АКПП и всегда стоит в гидроблоке первым. Основной функцией линейного соленоида является контроль подачи масла в конкретный канал. Нагрузка на данный механизм высока, поэтому он ломается чаще всего и подлежит первоочередной проверке;
• Соленоид TCC-формации или клапан, блокирующий муфту гидротрансформатора. Данное устройство, как правило, включается при работе мотора на высоких оборотах и частично отвечает за повышение КПД мотора. При «слабой» езде этот соленоид не работает;
• Соленоид Shift-формации или клапан-шифтовик. Располагается за линейным клапаном, имеет сложную структуру и выполняет важнейшую функцию всего гидроблока – переключает передачи посредством отточенной подачи трансмиссионной жидкости по соответствующим каналам;
• Управляющий соленоид. Пожалуй, наиболее простое устройство во всём гидроблоке, ибо имеет лишь одну несложную функцию – контроль за работой всех остальных соленоидов. Функционирование управляющего клапана очень схоже с тем, как работает транзистор любой микросхемы;
• Соленоид проскальзывания. Подобный клапан организует плавность перехода с одной передачи на другую, то есть, переводя работу автомата в режим проскальзывания;
• Соленоид охлаждения. Этот же механизм пускает нагретое масло АКПП в отделы охлаждения, что необходимо для стабильной работы коробки.

С этим читают

• Соленоидный электромагнитный клапан: где используется + виды и принцип работы
• Таблицы удельной теплоемкости веществ (газов, жидкостей и др.)
• Диагностика акпп: что, где, когда
• Ремонт автоматической коробки передач как альтернатива покупки новой акпп: стоимость, плюсы и минусы
• Клапан egr
• Ускорение
• Система вентиляции картера двигателя: устройство, принцип работы, основные неисправности
• Разница между реальным и идеальным газом
• После прогрева двигателя загорается лампочка давления масла
• Ширина колесных дисков

Расположение

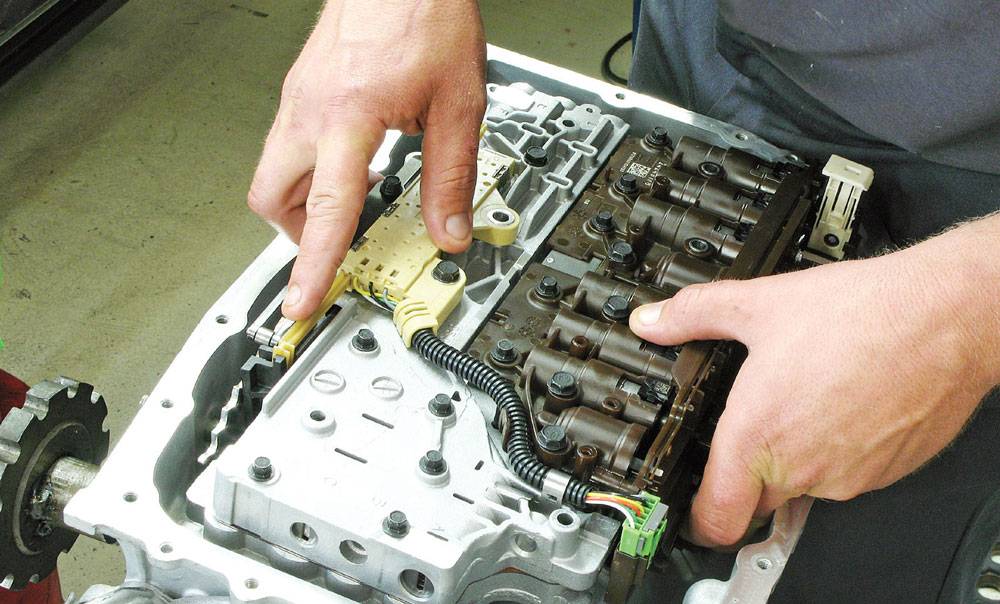

Чтобы автовладелец имел возможность проверить текущее состояние электромагнитного клапана, то есть соленоида, ему следует знать про его расположение.

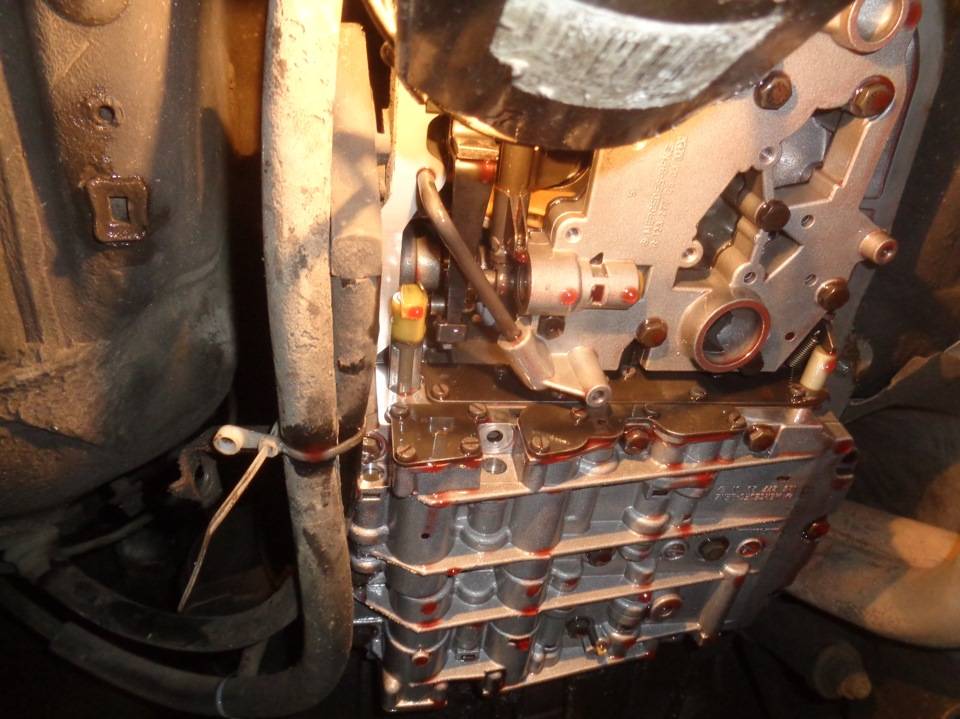

Фактически отыскать искомый элемент не сложно. Располагается устройство в гидравлическом блоке. Он также называется гидравлической клапанной плитой.

Непосредственно в самом гидроблоке соленоид вставляется в специальный канал, где соединяется с блоком болтовым креплением или с помощью фиксирующей прижимной пластинки. Другим концом осуществляется шлейфовое соединение или штекерное, что позволяет соединиться с блоком управления.

Соленоид выступает в качестве посредника при передаче управляющих сигналов между имеющимися электрическими и гидравлическими системами автомобильной АКПП. Функционал соленоида позволяет объединить эти две системы. Причём в этом объединении довольно часто происходят сбои, за которыми следит ЭБУ.

В автоматических коробках, в зависимости от используемой схемы и количества используемых ступеней в АКПП, может использоваться от 4 и более соленоидов.

Важно учитывать, что слабым местом автомобильного соленоида является его шлейф или кабель соединения с электронным блоком управления. Это вынуждает автомобилистов осуществлять замену этих компонентов примерно с такой же периодичностью, как и замену самих соленоидов

О неисправностях соленоидов АКПП и их ремонте

Неисправный соленоид – это одна из главных причин некорректной работы и перехода АКПП в аварийный режим. Несмотря на высокую надёжность современных клапанов гидроблока, по своей сущности эти устройства являются расходниками, поэтому требуют периодической замены. Если ситуация не слишком запущена, проблему может решить обычная замена масла в АКПП

Поменять соленоид вполне можно собственноручно, однако прежде всего важно диагностировать его неисправность

Это интересно:  Технические характеристики MR20DE 2,0 л/140 л. с.

Для проверки любого клапана гидроблочной плиты придётся осуществлять его «прозвонку». Необходимо это по одной простой причине: неисправный соленоид теряет нормальное для себя сопротивление, если быть точнее, оно повышается. Как проверить соленоид? Очень просто, процедура диагностики клапанов не представляет собой ничего сложного и заключается в исполнении следующих операций:

1. Снимите гидроблок с коробки, который зачастую располагается на днище узла, реже – сбоку;
2. Отсоедините контакты каждого соленоида от соответствующих разъёмов блока управления;
3. Прозвоните каждый клапан. Норма сопротивления на его конках определяется для каждого типа в индивидуальном порядке. Так, например, для соленоидов EV-1 норма сопротивления находится в пределах 65-66 Ом (при 20 градусах по Цельсию). Для других клапанов нормальные показатели, соответственно, свои.

Допустим, неисправный клапан выявлен – что требуется дальше? Естественно, ремонт соленоида или их группы. К сожалению, разобрать клапан, промыть его и собрать обратно не выйдет, придётся полностью менять элемент гидроблока. Стоимость его не особо высока, поэтому бояться процедуры ремонта не стоит. Зачастую замена соленоидов в АКПП проводится так:

1. Гидроблок снимается с коробки;
2. От клапана отсоединяются все разъёмы;
3. Откручивают крепления соленоида, и он снимается с гидроблока;
4. После этого на место старого клапана устанавливается новый, к нему присоединяются все разъёмы;
5. Затем гидроблок устанавливается обратно на КПП. Ремонт окончен.

Как видите, особых сложностей в устройстве соленоидов автомата и их ремонте нет. Разобраться и с тем, и с другим вполне поможет представленный сегодня материал. Надеемся, он был для вас полезен и дал ответы на интересующие вопросы. Удачи на дорогах и в ремонте авто!

Проверка и замена соленоидов

Некоторые автовладельцы сами хотят разобраться в том, как можно проверить соленоиды в АКПП на работоспособность. Тут нужно быть внимательным. В определённых случаях работу над устранением неисправностей лучше доверить специалистам.

Но для начала следует понять, что с соленоидом возникли проблемы, и там действительно требуется определённое вмешательства.

Есть несколько характерных признаков износа и поломки соленоидов в АКПП. Они проявляются в виде:

• ударов;
• толчков;
• перехода АКПП в аварийный режим;
• рывков при переключении передачи.

Как только вы заметили при управлении своим транспортным средством с коробкой автомат, что переключение скоростей осуществляется с толчками, это весомый аргумент для проверки блока соленоидов.

Если давление снизится и окажется недостаточным, работа АКПП может осуществляться всухую. Это значительно приблизит момент износа втулок. Параллельно появятся вибрации, способные нанести непоправимый урон автоматической трансмиссии, включая поломки, несовместимые с ремонтом. Только полная замена АКПП.

Чтобы проверить состояние соленоида, достаточно воспользоваться обычным омметром или мультиметром в соответствующем режиме. Выполняется проверка на сопротивление, для чего на контакт клапана следует подать напряжение, равное 12 В. Если с соленоидом всё хорошо, при подаче напряжения вы услышите характерный щелчок. Если реакции не происходит, он засорился или вышел из строя.

Поочерёдно проверив каждый из соленоидов, можно легко своими руками определить проблемный элемент, и далее заменить его, если невозможно восстановить работоспособность путём промывки.

Чтобы прочистить соленоид, можно воспользоваться сжатым воздухом. Воздух под давлением подаётся через соленоид. Если элемент пропустит воздух, то соленоид можно использовать повторно. Если же нет, тогда поможет только его замена.

Ремонту подлежат далеко не все компоненты масляной системы АКПП. Потому рекомендуется заранее узнать, какие соленоиды используются в автомобиле, и является ли их конструкция разборной. Подавляющее большинство современных соленоидов неразборные. Восстановление их работоспособности возможно только с помощью продувки или ультразвукового воздействия.

Если на вашей автоматической коробке переключения передач применяется разборная конструкция соленоида, то здесь замене подлежит сама обмотка. Деталь можно промыть в бензине или другом очистителе, затем просушить и собрать обратно. Если проверка на работоспособность восстановленной детали прошла успешно, она возвращается обратно в соленоидный блок.

Полностью заменить соленоид не сложно, когда проверка показала полный выход из строя. Для этого потребуется свериться с руководством по эксплуатации к своей машине, отыскать на АКПП соленоидный блок, снять его и извлечь неисправный компонент. Далее, будучи предельно аккуратным и внимательным, на откреплённом от автоматической коробки гидроблоке отключается от питания соленоид и убирается. На его место устанавливается аналогичный элемент, соответствует типу коробки передач. Обязательно следует использовать новую прокладку под соленоид. Обычно прокладка идёт в комплекте с деталью.

Если вы не хотите покупать новый соленоид, поскольку думаете восстановить старый, тут следует отталкиваться от конкретного типа детали. Более старые соленоиды легко проверяются на сопротивление, промываются и очищаются своими руками. Современные разработки стали деликатнее и нежнее, к ним требуется несколько иной подход. Оптимально в такой ситуации обратиться в сервисный центр, где проведут компьютерную диагностику. После проверки удастся считать код ошибки электронного блока. По коду мастера расшифровывают, что конкретно произошло с соленоидом, можно ли его восстановить или лучше поменять.

Соленоиды выполняют важную роль в работе автоматической коробки передач. Потому крайне необходимо внимательно относиться к работе АКПП, прислушиваться к процессу автоматического переключения скоростей, если появляются подозрения на неисправности.

Вышедший из строя соленоид имеет характерные признаки поломки и износа, что позволяет внимательному водителю вовремя обнаружить неисправность и принять соответствующие меры по их устранению. Оттягивать очистку или замену соленоида не стоит, поскольку игнорирование проблемы может привести к ещё более серьёзным негативным последствиям для вашего автомобиля и автоматической коробки переключения передач в частности.

Диагностика АКПП своими руками

Если нет времени или возможности посетить автосервис, можно провести диагностику АКПП своими руками. Для её выполнения нужно разобраться в устройстве трансмиссии и принципе работы её узлов. Чтобы самостоятельно поставить диагноз, придётся «проштудировать» форумы, изучить мануалы по своей модели автомата. В лучшем случае «метод тыка» приведёт к трате времени и денег, в худшем — окончательной поломке КПП.

Проверка коробки автомат в движении

Тестирование автомобиля в движении показывает, как работает АКПП в разных режимах и нагрузках, как точно и правильно переключаются передачи. Результаты испытаний сравнивают с предписаниями карт моментов переключений, издаваемыми производителем трансмиссии.

Как проводится диагностика АКПП:

Этап проверки	Симптомы неполадки	Возможные причины
«На холодную», масло ещё не прогрелось, слабо нажимать педаль газа, переключать селектор АКПП	·  Толчки, которые не исчезают с прогревом через 10 км пути ·  Ощутимая вибрация при смене режимов	Толчки появляются при загрязнении гидроплиты, износе расходников. Старое масло теряет свои свойства и может изменить свою вязкость.
Трогание на разогретой коробке. Выбрать режим «D» или «R», отпустить педали.	·  Толчки, рывки, дёргание ·  Вибрации ·  Пробуксовка на старте, дальше едет нормально ·  Машина глохнет или не двигается	Автомобиль может не двигаться из-за обрыва тормозных лент, поршней, износа фрикционов, втулок, утечки жидкости, поломки гидротрансформатора.
Спокойный режим движения на 1-2 передаче.	Рывки, толчки	Проблемы могут быть вызваны загрязнением гидроблока, поломкой соленоидов, общим износом коробки.
Разгон с места. Резко выжать педаль газа. Повторить с плавным нажимом.	·  Провалы, задержки между переключениями ·  Удары, рывки, пинки ·  Шумы, треск ·  Переход в аварийный режим ·  Стрелки тахометра и спидометра двигаются не синхронно ·  Вместе с оборотами растёт гул	Медленный разгон может быть связан с проблемным гидротрансформатором. Пробуксовка, т.е. рост оборотов двигателя без изменения скорости авто, может быть причиной износа фрикционных дисков или тормозных муфт, масляным голоданием, износом насоса. Задержки и рывки вызывает неисправный гидроблок. Вибрации и шумы появляются при изношенных втулках, кольцах, подшипниках, шестернях
Торможение. Нажать педаль тормоза.	При резком торможении передачи сбрасываются с задержкой, ощутимы рывки, удары.
Въезд на подъём	Машина не развивает обороты, откатывается назад	Проблемы в двигателе

Запаздывания, резкие и беспорядочные переключения могут быть связаны с неполадками в двигателе.

Проверка коробки в режиме “P”

Диагностику коробки автомат можно сделать на стоянке. В режиме паркинга проверяют переключение селектора. При переходе между режимами не должно быть рывков и задержек. При этом нужно ощущать мгновенную реакцию АКПП на перемещение рычага.

Дополнительно проводят Stall-test. Испытания проводят на заторможенном автомобиле с включенным двигателем. Ошибки при проверке могут поломать машину, поэтому перед проведением теста нужно подробно изучить его методику или позвать специалиста. Способ оценивает состояние двигателя, фрикционов, тормозов и гидротрансформатора.

Причины неисправности

Гидротрансформатор — устройство не очень сложное, однако в процессе эксплуатации автоматической трансмиссии он изнашивается и постепенно выходит из строя. Перечислим, какие именно системы могут поломаться, и по каким причинам.

Фрикционные пары

Внутри гидротрансформатора есть так называемая блокировка, которая, по сути является элементом автоматического сцепления. Механически работает она схоже с классическим сцеплением МКПП. Соответственно, имеет место износ фрикционных дисков, их отдельных пар, либо всего комплекта. Кроме этого, элементы износа фрикционных дисков (металлическая пыль) загрязняют трансмиссионную жидкость, из-за чего могут забиться каналы, по которым проходит жидкость. Из-за этого падает давление в системе, а также страдают другие элементы автоматической трансмиссии — гидроблок, радиатор охлаждения и прочие.

Лопатки лопастей

Металлические лопатки под воздействием высоких температур и наличия в трансмиссионной жидкости абразива также со временем изнашиваются, и добавляют в масло еще больше металлической пыли. Из-за этого снижается эффективность работы гидротрансформатора, снижается общее давление жидкости в системе трансмиссии, ну а из-за грязной жидкости растет перегрев системы, изнашивается гидроблок, увеличивается нагрузка на всю систему. В самых худших случаях возможна полная поломка одной или нескольких лопастей на крыльчатке.

Разрушение сальников

Под воздействием горячей и загрязненной жидкости АТФ увеличивается нагрузка на резиновые (пластмассовые) сальники-уплотнители. Из-за этого страдает герметичность системы, и возможна утечка трансмиссионной жидкости.

Блокировка гидротрансформаторов АКПП

На старых коробках-автомат блокировка (сцепление), у которых управление им было механическое, непосредственно блокировка срабатывала реже, только на высших передачах. Поэтому ресурс таких коробок был выше, а интервал по замене трансмиссионной жидкости — больше.

На современных же машинах блокировка срабатывает, то есть, гидротрансформатор блокируется на всех передачах, а специальный клапан регулирует силу его прижатия. Так, при плавном разгоне блокировка включается частично, а при резком — она включается практически сразу. Делается это для снижения потребления топлива, а также для увеличения динамических характеристик машины.

Одна другая сторона медали в данном случае заключается в том, что в таком режиме работы значительно возрастает износ закладок блокировки. В том числе быстро изнашивается (загрязняется) трансмиссионная жидкость, в ней появляется много мусора. С увеличением пробега плавность блокировки падает, а при разгоне или при обычной езде машина начнет немного дергаться. Соответственно, масло в АКПП нужно менять примерно на 60 тысячах километров пробега, поскольку в зону риска попадает уже вся система автоматической трансмиссии.

Износ подшипников

В частности, опорных и промежуточных, между турбиной и насосом. При этом обычно слышится хруст или свист, издаваемый непосредственно упомянутыми подшипниками. Особенно хрустящие звуки слышны при наборе скорости, однако при выходе машины на стабильную скорость и нагрузку звуки обычно пропадают, если подшипники не изношены до критического состояния.

Потеря свойств трансмиссионной жидкости

Если жидкость ATF находится в системе трансмиссии уже давно, то она чернеет, густеет, в ее составе появляется много мусора, в частности, металлической крошки. Из-за этого страдает и гидротрансформатор. Особенно критична ситуация, когда жидкость не только теряет свои свойства, но и падает ее общий уровень (количество в системе). В таком режиме гидротрансформатор будет работать в критическом режиме, при критических температурах, что значительно снижает его общий ресурс.

Обрыв соединения с валом АКПП

Это критическая поломка, которая, правда, случается крайне редко. Заключается она в том, что происходит механический обрыв шлицевого соединения турбинного колеса с валом коробки-автомат. В этом случае движение автомобиля в принципе невозможно, поскольку от двигателя на АКПП крутящий момент не передается. Ремонтные работы заключаются в замене вала, восстановлении шлицевого соединения либо же полной замене гидротрансформатора в критических случаях.

Поломка обгонной муфты

Внешним признаком поломки обгонной муфты АКПП будет ухудшение динамических характеристик машины, то есть, она будет хуже разгоняться. Однако без дополнительной диагностики невозможно точно установить, что виновата в этом именно обгонная муфта.

Типы соленоидов

Электрические соленоиды

В современных коробках автоматах используется несколько типов соленоидов. Впервые данные электрические клапаны стали использоваться американскими автопризводителями ещё в восьмидесятых годах прошлого века. По сути, они представляли собой специально открывающий и закрывающей клапан, который стоял в канале, по которому масляный насос гонит рабочую жидкость в систему. По сути, такие соленоиды имели два положения Открытое и Закрытое.

Соленоиды Volvo

На смену таким электрическим клапанам пришли соленоиды, которые были разработаны шведским автопроизводителем компанией Volvo. Подобные конструкции имели специальный толкающий сердечник и встроенный шариковый металлический клапан. Клапан позволял открывать или же закрывать масляный канал. Несмотря на свою эффективность работы подобная конструкция не получила должного распространения. Проблема заключалась в сложной конструкции, которая достаточно часто выходила из строя.

Трехканальные соленоиды

В скором времени должное распространение получили специальные трёхканальные соленоиды, которые позволяли с лёгкостью регулировать давлений системе и направлять масло к подвижным элементам или же в систему охлаждения. Тщательно продуманная конструкция таких трёхканальных соленоидов отличалась надёжностью и долговечностью.

Интеллектуальные соленоиды

В середине девяностых годов появились интеллектуальные соленоиды, которые позволяли оптимальным образом управлять работой гидроблока. Большой популярностью стали пользоваться соленоиды-регуляторы, которые использовали принцип вентиля и позволяли не просто перекрывать или же открывать канал для движения масла, но и открываться на определенную величину, что позволяло регулировать объем перекачиваемого масла. Открытие клапана осуществлялось по сечению в штоке, а управление осуществлялось от центрального компьютера, который направлял импульсный ток к магнитному сердечнику соленоида. Одновременно с изменением принципа работы инженеры ведущих мировых автопроизводителей модернизировали конструкцию электрических клапанов, что позволило сделать трех, четырех и пятиканальные соленоиды. Сама конструкция существенно упростилась, что в свою очередь положительно сказалось на надежности. Гидроблок стал служить намного дольше, а выходы его из строя по причине поломок соленоидов стали редкостью. Была фактически полностью решена проблема износа каналов гидроплиты, которая являлась одной из основных причин поломок автоматических коробок передач.

Соленоиды принято классифицировать по их назначению. Наибольшее распространение получили два типа электрических клапанов – EPC и ТСС. Первые отвечают за работу главного подающего канала и канала, по которому масло движется в маслосборник. Соленоид типа ТСС отвечает за блокировку гидротрансформатора и обеспечивает возможность увеличения объема подачи масла в коробку передач.

Для чего нужно промывать автоматическую коробку передач

Процедура промывки АКПП важна по той причине, что во время работы, смазывающее средство теряет свои моющие свойства. Масло постепенно накапливает в себе продукты износа механических деталей, разнося их по всей коробке переключения скоростей.

При рабочей температуре в 70 – 80 градусов по Цельсию эти продукты плавятся, а затем во время остывания автомата оседают на тех местах, где остановились в последний раз. Таким образом образуется нагар.

Например:

• на магнитах поддона можно увидеть металлическую стружку;
• на фрикционных дисках образуются налипшие комки от перегретой резины фрикционов;
• в клапанах гидроблока оседает стружки и накипь от отработанной жидкости, которая оставляет свои следы на стенках. В результате клапана перестают своевременно закрываться и открываться.

Вышеперечисленные причины приводят к тому, что внутри АКПП падает давление, появляются рывки и пинки. Автомат может упасть в аварийный режим и автомобиль не тронется с места.

Поэтому промывка коробки автомат должна проводится регулярно с каждым профилактическим техническим обслуживанием.

Читать

Расположение и настройка регулировочного болта АКПП Ford Focus 2

Что это такое?

Для начала рассмотрим, что собой представляют соленоиды. Это электромагнитные клапаны-регуляторы, что выполняют функцию открытия и закрытия масляного канала. Работа соленоидов контролируется электронным блоком управления. Благодаря данному клапану, осуществляется контроль давления АТФ-жидкости на конкретные связки сцепления. Соленоид позволяет быстро переключать передачи или снимать блокировку гидротрансформатора АКПП.

Где находится данный клапан? Он располагается в гидравлической плите. Элемент вставлен в канал, где скрепляется посредством специальной прижимной пластины или же с помощью болта. Другим концом он присоединяется с помощью штекера или шлейфа электропроводки к ЭБУ. Количество соленоидов может быть разным. На современных коробках их численность может быть от четырех до семи в среднем.

Возможные причины выхода из строя клапанов

Современные соленоиды, способны выходить из рабочего строя, как и любой другой сложный компонент авто. Причем причины могут быть не только из-за износа последних, но и связанные с другими скорее внешними причинами.

1. Одной из причин неисправности АКПП и соленоидов в частности может стать применение владельцем автомобиля плохого, некачественного масла. Что же происходит в этом случае? На частях клапана начинает коксоваться масляный осадок, что в определенный момент заклинит в одном положении шток, а значит и сам канал и ни о каком нормальном функционале уже речь идти не может.

Ремонт соленоида в этом случае сложный и дорогостоящий, поскольку менять придется не один,а все сразу. Избежать этого поможет регулярная замена расходно-смазочных материалов.

2. К поломке электроклапанов может привести и неисправность блока управления авто. Но проверить так это или нет можно лишь путем компьютерной диагностики машины. Цена восстановления при этом будет высокой за счет стоимости самого блочка.

Итоги

Давайте подведем итоги. Самыми распространенными причинами отказа электроклапанов в коробке, являются: 1. Засорение. Высочайший урон приносит клеевой слой на фрикционах. Все канальчики забиваются, а плунжеры при этом клинит. Нештатный функционал соленоидов-клапанов может нарушить работу всей АКПП. Значит гидравлический блок время от времени все-таки стоит чистить и желательно его менять по мере изнашивания фрикционов. Особого внимания заслуживает фрикцион гидротрансформатора. 2. Выработка самого клапана-соленоида и его частей. Смиритесь, они к сожалению, тоже не вечны и имеют свой разумный ресурс. Хорошо бы выполнять их замену по регламенту, не дожидаясь пока компьютер при диагностике станет показывать ошибку. Помните даже максимально современным и надежным электроклапанам замена нужна уже на 200000 километрах пробега! Самые незначительные изменения характеристик в работе электроклапанов гидроблока коробки, повлекут за собой наличие в движении пробуксовок, толчков при смене передач. При длительной ненормальной эксплуатации поломаются все железные детали коробки: корзина сцепления, лента торможения, планетарные механизмы и прочее. А восстановление с заменой последних в денежном плане выйдет гораздо дороже текущего периодического сервиса.
