Провернуло шатунный вкладыш: что делать водителю

Пара вопросов про ремонт двигателя.

Lof

Зарегистрирован:

Вс янв 07, 2007 2:25 pmСообщений: 18

Провернуло вкладыш. Сейчас двигатель разобран. Под замену коленвал, вкладыши, 1 шатун. Возьметесь собрать двигатель и сколько это будет стоить(включая стоимость деталей)? Гарантия будет 30000км?

На эту машину https://catalog.drom.ru/subaru/impreza_wrx/20075/ Subaru Impreza WRX 2.0 WRX STi version VI (09.1999 — 09.2000) GC8

Вернуться к началу
Евгений Альпинский

Зарегистрирован:

Вт окт 19, 2004 11:56 pmСообщений: 9789Откуда: AlpinaServiceSpamofucker: шестьКакое число последнее в списке?: 1024

Технический директор
Провернуло вкладыш. Сейчас двигатель разобран. Под замену коленвал, вкладыши, 1 шатун. Возьметесь собрать двигатель и сколько это будет стоить(включая стоимость деталей)? Гарантия будет 30000км?

На эту машину https://catalog.drom.ru/subaru/impreza_wrx/20075/ Subaru Impreza WRX 2.0 WRX STi version VI (09.1999 — 09.2000) GC8

Типичная стоимость капремонта двигателя с запчастями — примерно 60-70 тыс. рублей. Когда мы все делаем от начала до конца,включая запуск машины и контроль параметров-выдается типовая гарантия(не включающая форсмажорные обстоятельства типа гидроудара или пробоя поддона картера) . В Вашем случае нужен индивидуальный подход,так как мотор уже где-то разобран. В любом случае — если мы только достаем запчасти и собираем двигатель без его установки на машину и запуска, то гарантию дать не можем. Это вполне логично и оправданно. Я правильно понял,что Вы собираетесь поменять только вышедшие из строя и одноразовые детали,то есть коленвал,шатун,вкладыши и прокладки ГБЦ? Тогда стоимость запчастей будет заметно ниже,чем при полном капремонте,однако опять-таки условия гарантии меняются — естественно,по понятным причинам. Мы же не можем нести ответственность за,к примеру, заклинивший ролик ремня ГРМ(не замененнй при частичном капремонте),что повлекло за собой разрыв ремня ГРМ,пробой поршня клапаном с последующим разрушением поршня,щатуна и блока цилиндров? Естественно,я привел гипотетический пример,самый катастрофический.

Методы профилактики

Как указывалось выше, частичный выход вкладышей из строя влечет за собой повышенный износ двигателя, и в частности, системы его смазки. Поэтому чтобы не допускать подобной ситуации имеет смысл проводить периодические мероприятия по профилактике. Так, в первую очередь необходимо пользоваться тем моторным маслом, которое рекомендовано производителем автомобиля. Особенно это касается его вязкости. Не стоит покупать очень дешевое масло, поскольку высока вероятность, что в его составе будут абразивные частицы, которые негативно влияют на двигатель в целом, и на вкладыши в частности.

Также стоит производить периодическую проверку деталей двигателя, их состояние, геометрию, чистоту. При выполнении ремонтных работ нужно всегда следить за тем, чтобы в двигатель и/или систему смазки (масло) не попадала грязь. Существует так называемое “золотое правило” моториста, которое гласит, что лучше зазор на 0,03 мм больше, чем на 0,01 мм меньше. В таком случае вкладыш гарантировано не подведет, не расплавится и не застучит. Следите за состоянием двигателя вашего автомобиля, и он будет служить вам долгие годы.

Лучше не дожидаться ситуации, когда на приборной панели засветится лампочка, сигнализирующая о низком давлении масла. В идеале необходимо периодически проверять значение давления самостоятельно или в автосервисе. Ведь лампочка масленки светиться (то есть, срабатывает аварийный датчик) уже в крайнем случае, когда давление упало до критического. Этого лучше не допускать, особенно на двигателях со значительным пробегом.

Заключение

Необходимо периодически проверять состояние вкладышей, поскольку эти, казалось бы, незначительные детали могут привести к большим проблемам с масляной системой двигателя, тем самым значительно снизив его ресурс. И чем раньше удастся выявить поломку и устранить ее — тем с меньшими затратами в будущем придется столкнуться автовладельцу для проведения ремонта двигателя. Процедуру по замене можно провести как самостоятельно, так и на СТО. Однако, если вы решите выполнить ремонт самостоятельно, то вы должны быть на 100% уверены в том, что сможете довести дело до конца, поскольку замена подразумевает большой объем как демонтажных, так и монтажных работ.

  • Почему проворачивает шатунные вкладыши?
  • Что такое шатунные вкладыши коленвала?
  • Причины проворачивания шатунных вкладышей коленвала
  • Как поставить вкладыши на коленвал – порядок действий

Часто можно услышать в диалогах водителей и механиков – как новичков, так и бывалых – интересные фразы: «Стучит движок!» или «Крутануло вкладыш!» Ну и, разумеется, все понимают, что разговор зашёл об аварийной ситуации в двигателе внутреннего сгорания, а точнее о том, что из строя вышли коренные или шатунные подшипники скольжения коленвала. Это очень серьёзное происшествие, которое случается с двигателем достаточно часто, и винят обычно во всём этом некачественное моторное масло. Мол, куплено было масло непроверенного производителя, поэтому и произошла такая неприятность. Но по правде говоря, существует множество причин, не связанных напрямую с моторным маслом, по которым выходят из строя подшипники коленчатого вала.

Купить запасные части для погрузчиков на Трап.Партс

Трап Новости и статьи Статьи

Что такое шатунные и коренные вкладыши и в чем их функция

В двигателе погрузчика есть элемент, называемый коленчатым валом. Это высоконагруженный элемент, и конструкционно устанавливается он не на обычные, шариковые подшипники, а на подшипники скольжения. Подшипники скольжения представляют собой металические пластины, покрытые специальным антифрикционным слоем. Эти пластины и есть шатунные вкладыши. Они крепятся в специальных местах, называемых постелями. Необходимость крепления шатунных вкладышей обусловлена несколькими причинами.

Во-вторых, правильное крепление обеспечивает трение на поверхностях, специально для этого предназначенных.

В чем разница между коренными и шатунными вкладышами

А– коренной вкладыш В- шатунный вкладыш Разница между вкладышами в их расположении, первые находятся в том месте, где коленвал проходит в корпусе двигателя, шатунный же находится между шатуном и шейкой коленвала.

Причины замены шатунных и коренных вкладышей ДВС вилочного погрузчика

Основных причин, по которым владельцы вилочных погрузчиков должны заменить вкладыши, несколько. Первая причина-естественный износ трущихся поверхностей, этот процесс неизбежен, так как коленчатый вал работает в условиях высоких температур при постоянных нагрузках. Специальное покрытие изнашивается, что приводит к неправильной работе коленвала и ДВС.

Часто, одной из причин, особенно у бывших в ремонте двигателей, является недостаточный натяг. Это следствие неправильного подбора и установки вкладыша неквалифицированными механиками. В процессе работы коленвала происходит проворот вкладыша, остановка мотора-финансовые потери владельца погрузчика в этом случае неизбежны.

Как правильно подобрать и установить вкладыш

Какой бы не была причина замены вкладыша, даже если повреждена только шейка, шлифовать и подгонять нужно полностью весь коленвал.

Почему проворачивает шатунный вкладыш

Вкладыши шатунов и коленвала ДВС — это подшипники скольжения, которые должны обильно смазываться, чтобы выполнять свои функции. Шейки коленвала и оверстия шатуна сидят плотно без люфта и зазоров, но благодаря смазке сила трения сопряженных пар минимальна.

Проворот вкладышей шатуна и коленчатого вала требует немедленного ремонта. Нельзя эксплуатировать автомобиль с такими поломками в двигателе, потому как может произойти дальнейшее разрушение деталей или узлов ДВС. Эту поломку определяют на слух, слышен стук коленвала и шатуна.

Вкладыши, они же подшипники скольжения сажают в места, которые называют постелями вкладышей. Вкладыши должны быть зафиксированы. Если на вкладышах есть отверстия, они должны быть совмещены с отверстиями сопряженной детали.

А известно ли вам, что за проходимость и управляемость автомобилем отвечает вид блокировки и перенатяг дифференциала.

Основные причины проворота вкладышей:

  • не достаточно были зафиксированы вкладыши;
  • вкладыши прикипели.

Коленчатый вал вращается относительно вкладышей, поверхность которых защищена антифрикционным (противотрущимся) материалом. Чтобы вкладыши не смещались и не проворачивались вместе с коленвалом ДВС, они удерживаются специальными усиками. Также они устанавливаются в натяжку, которые рассчитали заводы-изготовители.

Чем больше нагрузка на коленвал, тем меньше создается масляная пленка (прослойка, подушка). А если еще присутствует превышенная вибрация, то происходит разрушение масляного защитного слоя и резко повышается сила трения, из-за чего вкладышу все труднее и труднее удержаться в постели, усик предназначенный для защиты от проворота не может удерживать вкладыш.

Как правило, причиной проворачивания вкладышей является отсутствие смазки. Для смазки на коренных вкладышах предусмотрены отверстия, на шатунных — пазы. Если эти каналы для подачи масла закупорены, отверстия и каналы полностью или частично забиты, сила трения трущихся деталей повышается, появляется эффект масляного голодания. Из-за отсутствия смазки сильно нагреваются пара вкладыш-коленвал. Во время нагрева трущиеся детали прилипают друг к другу. После такой сварки начинают проворачиваться вкладыши.

Что значит провернуло вкладыши

В конструкции двигателя есть такие сопряженные детали, как вкладыши и шейки коленчатого вала. Для шатунных шеек предназначены шатунные вкладыши, для коренных — коренные. Коленвал — это деталь, которая берет на себя большие нагрузки и которая сажается на подшипники, только это не подшипники качения, а скольжения. Эти подшипники скольжения называются вкладышами. Хотя вкладыши — это наиважнейшая деталь в сопряженных парах деталей, но конструкция их довольна проста.

На фото показаны изношенные вкладыши шатуна

Материалы для изготовления вкладышей используют следующие:

  • олово;
  • медь;
  • свинец;
  • алюминиевые сплав.

Рабочая поверхность вкладышей наносят специальное антифрикционное покрытие.

На простом языке неполадки связанные с коренными и шатунными вкладышами называют проворачивнием, «провернуло вкладыши» или «что-то стучит внизу двигателя».

Если провернуло шатунные вкладыши, то в этом случае ремонт сделать легче, чем, если бы провернуло коренные вкладыши. Такие неполадки и поломки считаются серьезными. В основном, это происходит по причине использование некачественно моторного масла. Подробный расклад по расшифровке маркировки моторных масел должен знать каждый водитель, поскольку там есть очень много нюансов, которые вы раньше не знали.

Почему это происходит?

На вкладыши двигателя в процессе его эксплуатации постоянно действует сила трения, из-за чего он постепенно стирается. Но естественный износ пластин является только одной из множества причин проворачивания вкладышей.

К печальному исходу могут привести ошибки при подборе запчастей, при сборке мотора и простая халатность мастера. Неквалифицированный ремонт двигателя зачастую оборачивается выбором вкладышей неподходящего размера или с браком, неправильной их установкой и затяжкой. Когда натяг вкладыша недостаточен, нагрузки распределяются неравномерно, пластина начинает вибрировать, и нарушается масляная пленка. В результате коленвал «цепляет» вкладыш и вырывает его из ложа.

Недобросовестный и недостаточно опытный моторист может установить некондиционный коленчатый вал, забыть смазать детали, не заметить или не устранить дефекты и неисправности системы, такие как разбитые посадочные места вкладышей и крышки шатунов, износ масляного насоса и т.д.

Помимо этого, спровоцировать проворот вкладышей может механическое повреждение от случайно попавшего инородного тела. В процессе выработки моторного масла, особенно если оно не соответствует требованиям и спецификациям, в него могут попадать частицы металла от трущихся элементов системы, нагар, шлам и прочий опасный мусор.

Наконец, проворачивающий момент зависит от характеристик и количества смазки.

Более вязкое масло обеспечивает не только усиление трения, но и увеличение толщины масляного клина, разъединяющего трущуюся пару. Но с ускорением вращения коленвала растет температура деталей, и смазка между ними разжижается от нагревания, становясь тоньше. Слой смазки может уменьшиться и естественным образом – при падении уровня масла, например, в результате его утечки. Истончение пленки с сохранением высоких нагрузок приводит к ее разрыву, появлению сухого трения и, как результат, – проворачиванию вкладышей двигателя.

Методы профилактики

Как указывалось выше, частичный выход вкладышей из строя влечет за собой повышенный износ двигателя, и в частности, системы его смазки. Поэтому чтобы не допускать подобной ситуации имеет смысл проводить периодические мероприятия по профилактике. Так, в первую очередь необходимо пользоваться тем моторным маслом, которое рекомендовано производителем автомобиля. Особенно это касается его вязкости. Не стоит покупать очень дешевое масло, поскольку высока вероятность, что в его составе будут абразивные частицы, которые негативно влияют на двигатель в целом, и на вкладыши в частности.

Также стоит производить периодическую проверку деталей двигателя, их состояние, геометрию, чистоту. При выполнении ремонтных работ нужно всегда следить за тем, чтобы в двигатель и/или систему смазки (масло) не попадала грязь. Существует так называемое “золотое правило” моториста, которое гласит, что лучше зазор на 0,03 мм больше, чем на 0,01 мм меньше. В таком случае вкладыш гарантировано не подведет, не расплавится и не застучит. Следите за состоянием двигателя вашего автомобиля, и он будет служить вам долгие годы.

Лучше не дожидаться ситуации, когда на приборной панели засветится лампочка, сигнализирующая о низком давлении масла. В идеале необходимо периодически проверять значение давления самостоятельно или в автосервисе. Ведь лампочка масленки светиться (то есть, срабатывает аварийный датчик) уже в крайнем случае, когда давление упало до критического. Этого лучше не допускать, особенно на двигателях со значительным пробегом.

Заключение

Необходимо периодически проверять состояние вкладышей, поскольку эти, казалось бы, незначительные детали могут привести к большим проблемам с масляной системой двигателя, тем самым значительно снизив его ресурс. И чем раньше удастся выявить поломку и устранить ее — тем с меньшими затратами в будущем придется столкнуться автовладельцу для проведения ремонта двигателя. Процедуру по замене можно провести как самостоятельно, так и на СТО. Однако, если вы решите выполнить ремонт самостоятельно, то вы должны быть на 100% уверены в том, что сможете довести дело до конца, поскольку замена подразумевает большой объем как демонтажных, так и монтажных работ.

короче проблема в том что проехал без масла и сняв гбц погнуты клапана но знакомый сказал что могло провернуть вкладыши как проверить если блок на авто ямы нет

Comments 35

К экстрасенсам на ТНТ, с номером двс

привет . ни как . для этого нужно снять поддон . уже если такая пьянка пошла то вынь мотор и проведи полную дефектовку . масло не только смазывает но и охлаждает и даже если чудом их не провернуло в чем большое сомнение то толку от них уже все равно мало при вскрытии они обычно уже посиневшие и смысла их оставлять уже никакого . главное что бы колено не повело и не задрало .

Провернуло шатунный вкладыш последствия и ремонт

Начнем с того, что проворачивание шатунных вкладышей двигателя при своевременном определении поломки является менее серьезной проблемой по сравнению с проворачиванием коренных вкладышей коленвала. Если же проблему выявили поздно, тогда последствия для ДВС могут быть разными. Бывает так, что после проворачивания шатунного вкладыша двигателю может понадобиться дорогостоящий капитальный ремонт. Распространена и такая ситуация, когда провернутый шатунный вкладыш попросту меняют на новый и двигатель работает дальше. Отметим, что делать так не рекомендуется по причине того, что ресурс отремонтированной таким образом сопряженной пары шатун-шейка коленвала может быть сильно сокращен (на 60-70%). Более приемлемым вариантом принято считать подход, когда меняется шатун, в котором провернуло вкладыш. Также шатун часто подлежит замене и по причине того, что в результате проворачивания вкладыша ломается замок шатуна. Оптимальным же способом ремонта принято считать расточку коленвала и замену вкладышей/шатунов.

Шлифовка коленвала после проворачивания вкладыша обычно является необходимой операцией, так как на шейке появляются задиры. После разборки двигателя коленчатый вал необходимо промерять, после чего осуществляется его расточка с учетом последующей установки новых вкладышей ремонтного размера. Только так удается добиться необходимого состояния поверхностей и правильного натяга вкладыша после установки.

Термообработка вала

Термообработка вала может быть проведена в печи при температуре порядка 180°С. После термообработки, нужно проверить деталь на наличие деформации и при необходимости устранить ее. Большинство способов по восстановлению (наварка, наплавка, нагрев) изношенных поверхностей вызывают деформацию всегда весьма значительную. Чем сильнее, разогревав при наплавке, тем больше остаточная деформация. Не исключено, что после некоторых способов восстановления (наплавка, наварка, нагрев)вал следует править и термообрабатывать. Остановимся более подробно на способах нанесения металлов на изношенные поверхности валов. Любое нанесение металла на изношенную поверхность является крайней мерой, когда другие способы восстановления исчерпаны. Например, не следует «варить» всю изношенную поверхность для того, чтобы использовать стандартные вклады подшипников в большинстве случаев можно найти вкладыши нужного размера. Другое дело, когда шейки имеют очень большие износы. В таком случае необходимо наваривать, наплавлять только эти шейки, а весь вал обрабатывать в следующий ремонтный размер ориентируясь на мало изношенные поверхности. Когда вал уже имеет большое ремонтное уменьшение шеек, тогда в этом случае его можно наваривать целиком до стандартного или первого ремонтного размера.

В то же время не известны случаи поломки после восстановления коренных шеек коленчатых валов; хвостовиков коленчатых валов; опорных шеек распределительных валов, если их диаметр меньше диаметра кулачков (рис 3.3.15)

Указанные особенности поведения валов после ремонта следует обязательно учитывать перед выбором способа ремонта, что бы не допустить существенного снижения надежности отремонтированного двигателя. Рассмотрим теперь, как может быть отремонтирован вал, имеющий довольно значительные биения, с помощью различных способов правки.

Установленный в центрах вал проверяется индикатором на биение у краев хвостовика — посадочного места шкива или биением хвостовика более 0,05 мм предполагают в обязательном порядке наплавку (наварку) слоя металла на поверхность хвостовика, поскольку хвостовик получает после притирки  переднего центра дополнительное биение 0,08-0,60 мм.

Рисунок 3.3.15 — Уменьшение биения опорных шеек правкой центровой фаски хвостовика на минимум биения первой опорной шейки:

а — до правки фаски; б — после правки фаски биения опорных шеек малы, но требуется наварка и шлифовка хвостовика

В результате удается не только значительно снизить баланс вала, но и уменьшить съем металла с шеек (ремонтное уменьшение размера). Так, при начальном биении в центре средних шеек порядка 1,2 мм данным способом можно обеспечить уменьшение диаметра шеек только на 0,75 mм и видно, что без исправления центровой фаски уменьшение диаметра шеек должно быть по величине не меньше биения.

Однако данная технология не может быть применена для валов, имеющих специальные поверхности. так, если на хвостовике есть, направляющие шлицы для привода маслонасоса, то исправление передней центровой фаски необходимо , и необходимо обеспечить из условия малого биения  шлицев. Для валов с шестерней любой ремонт вала должен обеспечивать от перекосов и биения на шестерне. Фактически это есть то, что без применения правки такой вал, если он деформирован, отремонтировать его нельзя. Биение шестерни, если останется, то приведет к быстрому износу и, возможно, paзрушению сопрягаемых деталей.

Ремонт деформированного вала

При ремонте деформированных валов необходимо выполнить целый ряд подготовительных операций: обработать  все торцевые поверхностей сопряженные с ответными деталями; прошлифовать наваренный минимальным слоем хвостовик от новой базы в прежний размер; обработать все опорные поверхности в ремонтный размер Таким образом, ремонт деформированных валов без применения правки оказывается существенно сложнее, и требует большого числа дополнительных операций.

Рисунок 3.3.16 — Схема правки центровой фаски при биении не более 0,05 мм (без последующей правки вала)

а — до правки фаски; б — после правки фаски биения на краях хвостовика уменьшены, но направлены в различные стороны

Особенности конструкции

Подшипники скольжения в ДВС составные и состоят из двух плоских полуколец, которые полностью охватывают коленчатый вал. Деталь имеет несколько элементов – это одно или два отверстия для подачи масла в каналы смазки, замки для фиксации вкладыша в постели, канавка для смазки.

Вкладыш шатунный представляет собой многослойную конструкции. В основе лежит стальная пластина со специальным покрытием. Именно благодаря данному антифрикционному слою снижается трение. Покрытие чаще делается из мягких материалов и может состоять из нескольких слоев. Вкладыш сверху покрыт материалом меньшей мягкости, и благодаря такому покрытию деталь поглощает частицы износа коленчатого вала, предотвращается заклинивание и образование задиров и других дефектов. Конструктивно вкладыши шатунные и коренные можно разделить на биметаллические и триметаллические.

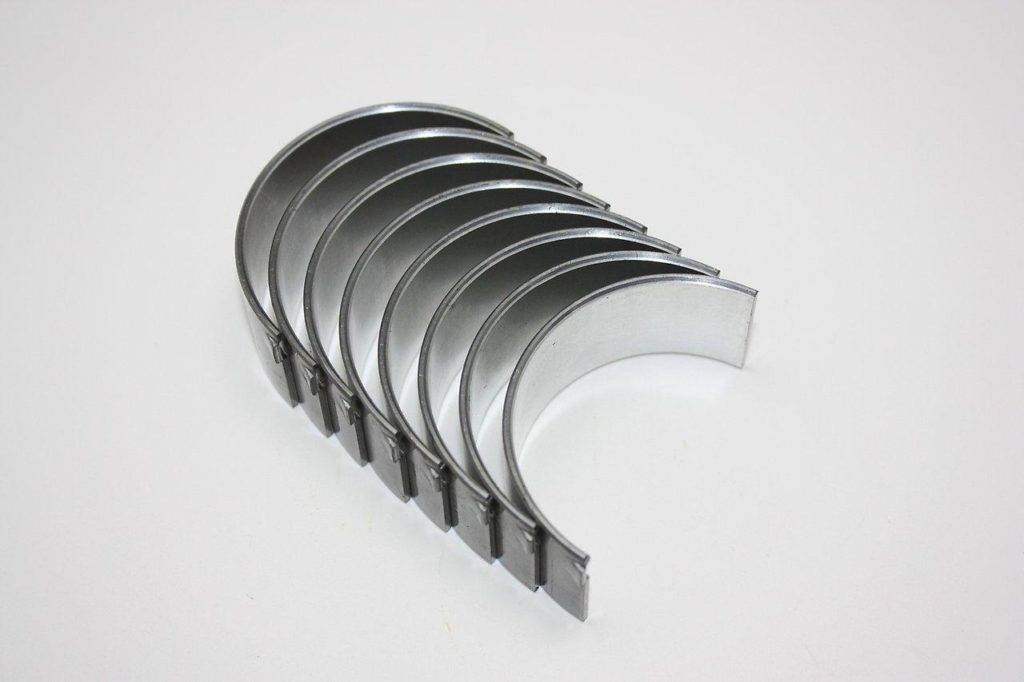

Что такое шатунные вкладыши коленвала

Как уже стало понятно из предисловия, шатунные вкладыши коленвала – это подшипники скольжения шатунов коленчатого вала, которые придают ему вращательные движения. Вращение возникает в результате микровзрывов в камерах сгорания цилиндров ДВС. Данная автомобильная система постоянно работает в условиях высоких скоростей и предельных нагрузок. Поэтому возникает острая необходимость минимизирования трения деталей, ведь в противном случае может произойти мгновенный выход двигателя из строя. Для наиболее полного снижения силы трения между деталями двигателя внутреннего сгорания, они покрываются особой маслянистой тонкой плёнкой.

Обеспечивается она благодаря системе автомобильной смазки двигателя. Плёнка появляется только в том случае, когда масло находится под достаточно сильным давлением. Вкладыши коленчатого вала и его шейка также разделены такой микроскопической масляной прослойкой. Именно благодаря такой защите сила трения сводится к минимуму настолько, настолько это возможно. Из этого можно сделать вывод, что шатунные вкладыши коленвала – это определённые защитные элементы, которые увеличивают эксплуатационный срок важнейшей части мотора автомобиля. Давайте сначала упомянем то, что их существует две категории: коренные и шатунные.

Вкладыши шатунного типа располагаются между шатунами и шейками коленчатого вала. Коренные схожи с первыми в своём эксплуатационном предназначении, но расположены на коленчатом валу в том месте, где он проходит через корпус двигателя внутреннего сгорания. Вкладыши коленвала имеют различный внутренний диаметр. Это зависит от типа двигателей, для которых они производятся. Ремонтные вкладыши коленвала различаются между собой и, конечно же, отличаются от новых, которые установлены на автомобиль, только сошедший с конвейера. Различаются между собой ремонтные вкладыши коленвала лишь отметкой, кратной 0,25 мм. То есть их размерный ряд по внутреннему диаметру выглядит примерно следующим образом: 0,25; 0,5; 0,75; 1 мм и т.д.

Как избежать проворачивания вкладышей?

Чтобы обезопасить мотор от серьезной поломки и собственный кошелек от непредвиденных трат, соблюдайте простые рекомендации:

  • регулярно проходите диагностику технического состояния двигателя;
  • следите за уровнем моторного масла и производите его замену вовремя, соблюдая интервалы, указанные в руководстве по эксплуатации;
  • выбирайте только качественную оригинальную смазку в строгом соответствии со спецификациями, указанными производителем вашего автомобиля;
  • покупайте только оригинальные запчасти и обслуживайтесь у квалифицированных мастеров в сервисах, готовых предоставить гарантии на свою работу.

Провернуло вкладыши двигателя: что делать

Часто на многочисленных форумах, посвященных автомобильной тематике, можно прочитать темы о стуках в двигателе или о провернутых вкладышах. Это аварийная ситуация в ДВС. Когда говорят, что провернуло вкладыш, это значит, что подшипники скольжения на коленчатом валу и на шатунах вырвало из посадочного места и они пришли в негодность. Это серьезная поломка, которая случается достаточно часто. Автолюбители видят причину в низкокачественных моторных маслах от неизвестного производителя.

Но причин значительно больше, и они напрямую не связаны со смазкой и ее качеством. В доказательство этому есть множество примеров, когда коренные вкладыши выходят из строя, если в двигатель залито брендовое оригинальное масло. Или наоборот — подшипники работают не одну сотню тысяч километров на маслах среднего качества. Давайте разберемся, почему проворачивает вкладыши коленчатого вала, какие факторы на это влияют и что является главной причиной этого явления.

Геометрия

Естественно, размеры шатунных вкладышей для разных ДВС разные. Самый основной параметр – это масляный зазор. Он равен разности внутреннего диаметра вкладыша с диаметром вала. Также важный показатель – это величина масляного зазора. Если зазор сильно большой, то увеличивается поток масла, что снижает нагревание подшипника. Но масло также влечет неоднородное распределение нагрузки, что повышает вероятность разрушение подшипника по причине усталости. Большой зазор повлечет за собой шум при работе и вибрации. Маленький зазор вызовет перегрев моторного масла и снизит вязкость.

Посадочный натяг нужен, чтобы обеспечить надежную посадку шатунного вкладыша ВАЗ в его гнезде. Надежно и прочно посаженные подшипники равномерно контактируют с поверхностью посадочного места – это предотвратит возможность смещения подшипников в процессе работы. Также обеспечивается эффективный отвод тепла.

Причины поломок шатунных вкладышей

Специалисты по ремонту двигателей внутреннего сгорания видят несколько причин, по которым подшипники скольжения проворачиваются. Зачастую это связано с излишне густым маслом, в которое попадают частички металла. Смазка со стружкой оказывает на вкладыши абразивное воздействие. Нередко случается и полное отсутствие масла. Особенно этим страдают автомобили с изношенными маслосъёмными кольцами. Часть смазки просто уходит «в трубу». В результате провернуло вкладыш и двигатель отправляется на ремонт. Могут быть недостаточно затянуты между собой крышки подшипников. И, наконец, еще одна причина. Это слишком жидкое масло. Особенно такие продукты вредны для моторов, работающих под высокими нагрузками.

Нарушение натяга

Если провернуло вкладыши, причины могут быть и в этом. В серийных автомобилях, собранных на заводе квалифицированными специалистами, такого не будет. А вот если мотор уже ремонтировали, то, скорее всего, подбор вкладышей был выполнен неверно и натяг нарушился.

Когда мотор работает, вкладыши испытывают повышенный момент трения. Этот момент стремится провернуть вкладыш. А из-за пониженного усилия, которое удерживает деталь на месте, риск проворачивания увеличивается в разы. Под действием неравномерной нагрузки, слабая посадка подшипника трения заставляет вкладыш вибрировать. Также нарушается смазочная пленка. В результате деталь проворачивается, а удерживающий порожек не в состоянии воспрепятствовать этому.

Шатунный вкладыш — что это

В ДВС есть одна очень высоконагруженная деталь. Элемент устанавливается не на традиционные подшипники. Из-за конструктивных особенностей используются Конструкция этих самых деталей может быть разной. Но постоянное усовершенствование двигателей привело к тому, что сейчас используется лист из стали, покрытый специальным антифрикционным слоем. Это и есть шатунный вкладыш. Данные элементы установлены в специальных местах — постелях. Вкладыши зафиксированы. Необходимость в фиксации этих деталей связана с тем, что на них имеются отверстия для движения масла. Они обязательно должны соответствовать аналогичным в постелях. Также при помощи фиксации обеспечивается трение на специальных, предназначенных для этого поверхностях. Шатунный вкладыш — это своего рода защитный элемент, благодаря которому значительно увеличивается срок эксплуатации коленчатого вала.

Как определить износ вкладышей коленвала и помочь механизму?

При ремонте двигателя очень часто возникает вопрос, как определить износ вкладышей коленвала и их следующий ремонтный размер (который они будут иметь после грядущей расточки). Как правило, для замеров применяется микрометр (измеряет линейные размеры), но можно с достаточной точностью вычислить это визуально. Сразу же оценивается возможность дальнейшей расточки коленчатого вала.

Замена требуется практически незамедлительно в том случае, когда провернуло вкладыши коленвала. Об этом вам скажет громкий стук механизма и постоянные попытки мотора глохнуть, иногда шейки клинит, тогда ехать дальше точно не получится. Во всех других случаях необходимо проводить тщательный осмотр, и, если на шейках наблюдаются волнообразные канавки, которые можно почувствовать руками, коленчатый вал необходимо растачивать и устанавливать вкладыши соответствующего ремонтного размера.

Почему проворачивает вкладыши?

Вкладыши в двигателе установлены в специальные установочные места (постель вкладыша). Установка предполагает особую фиксацию, так как вкладыши имеют в своем теле отверстия, что позволяет подавать на них моторное масло. Указанные отверстия должны четко совпадать с отверстиями, которые высверлены в самих деталях для прохода смазки. Также фиксация вкладыша необходима с учетом того, что во время работы двигателя возникает трение по поверхностям сопряженных элементов.

С учетом вышеприведенной информации становится понятно, что если провернуло шатунный вкладыш, причина может заключаться в следующем:

Как известно, трение возникает в результате скольжения двух тел по отношению друг к другу при наличии определенной нагрузки. Общая величина силы трения будет зависеть от величины нагрузки на трущуюся пару, а также от коэффициента трения. Для того чтобы снизить силу трения при изготовлении деталей применяются специальные антифрикционные материалы, которые имеют низкий коэффициент трения.

Что касается вкладыша, антифрикционный материал наносится на его поверхность. Коленвал по отношению к вкладышам совершает вращательное движение, в месте сопряжения вкладыша и коленчатого вала возникает сила трения, которая стремится провернуть вкладыши по отношению к их установочным местам. Для защиты от проворачивания и смещения вкладыш удерживает специальный усик. Также при установке сами вкладыши вставляются с определенным натягом, величина которого рассчитана конструкторами того или иного ДВС.

Становится понятно, что избыточное трение или недостаточно надежная фиксация (слабый натяг), являются основными причинами, по которым не удается удержать вкладыш на его посадочном месте. Отметим, что во время изготовления двигателя на заводе недостаточный натяг вкладышей при сборке ДВС встречается крайне редко. Чаще проблемы с коренными или шатунными вкладышами появляются после того, как двигатель ремонтировался. Другими словами, неправильный подбор ремонтных вкладышей и другие дефекты, которые не позволяют добиться необходимого натяга, приводят к проворачиванию. Так как на КШМ воздействуют неравномерные нагрузки, вкладыши с ослабленной посадкой начинают вибрировать, масляная пленка на их поверхности разрушается, вкладыш может «прихватить». В такой ситуации проворачивание неизбежно, так как фиксирующий усик попросту не способен противостоять моменту проворачивания на самом вкладыше.

Что в итоге

С учетом приведенной выше информации можно сделать вывод о том, что появление стука в двигателе является подом для немедленного прекращения эксплуатации ТС. Также следует учитывать, что на состояние вкладышей сильно влияет и температурный режим работы силового агрегата. Другими словами, перегрев двигателя может привести к проворачиванию шатунных или коренных вкладышей, заклиниванию мотора и т.д. В таком случае двигатель может полностью прийти в негодность, так как разбивается постель коленвала, выходит из строя сам коленчатый вал, блок цилиндров и т.д.

Напоследок добавим, что бензиновый двигатель нуждается в прогреве после холодного запуска, затем ездить необходимо без нагрузок до момента выхода силовой установки на рабочие температуры. В случае с дизелем мотор прогревается в движении, до полного прогрева не рекомендуется резко нагружать агрегат. Также следует помнить, что как новый двигатель, так и мотор после ремонта нуждается в обкатке, так как нагруженные пары и сопряженные элементы нуждаются в притирке.

Коренные и шатунные вкладыши: назначение, устройство и особенности работы подшипников скольжения. Как правильно затягивать вкладыши, момент затяжки.

Что следует понимать под определением «стуканул двигатель». Почему мотор начинает стучать. В каких случаях стук в двигателе указывает на поломку ДВС.

Что значит капремонт двигателя автомобиля, какие работы выполняются. От чего зависит ресурс двигателя до капремонта и как его увеличить. Полезные советы.

По каким причинам возникает стук поршневых пальцев во время разгона автомобиля и работы под нагрузкой: качество топлива, зажигание, состав смеси и другие.

Что может стучать, свистеть, шелестеть и издавать другие посторонние звуки под капотом после запуска двигателя. Диагностика и определение неисправностей.

Назначение и устройство коленчатого вала двигателя внутреннего сгорания.
