Поему  скачет стрелка на тахометре: основные причины

Плавают обороты на холостом ходу: причины

Двигатель внутреннего сгорания (ДВС) — это двигатель, в котором топливно-воздушная смесь сгорает внутри рабочей камеры. Принцип работы — из тепловой энергии получать механическую энергию.

Работа ДВС связана с точной работой топливно системы. А это и подача топливо с воздухом и вывод выхлопных газов. Влияет на работу мотора настройка системы зажигания, насколько точно отрегулированы зазоры впускных и выпускных клапанов.

  • Холостой ход двигателя.
  • Признаки нестабильной работы ДВС на холостом ходу (ХХ).
  • Причины нестабильной работы двигателя на ХХ.
  • Как настроить двигатель на устойчивую работу на ХХ.
  • Вывод.
  • Видео.

Тахометр на автомобиле: виды и особенности

В процессе поиска возможных причин, почему прыгает тахометр, также необходимо отдельно учитывать особенности устройства данного прибора. Тахометры бывают:

  • аналоговыми;
  • цифровыми.

Аналоговые тахометры имеют индукционную магнитную катушку, при этом обороты показывает стрелка тахометра, которая перемещается по шкале. Цифровой тахометр отображает информацию на ЖК-дисплее. Количество оборотов передается за счет работы магнитного датчика, фиксирующего прохождения определенной точки коленчатым валом.

Кстати, еще одним типом датчика может быть электронный датчик (оптрон). Такой датчик формирует световой луч и определяет частоту вращения по отражению луча от определенных участков.

Что касается точности, цифровой тахометр более точный, чем аналоговое решение. При этом аналоговые тахометры более распространены на авто и устанавливаются штатно. Причина — устройство простое и надежное. Однако в этом случае водитель получает только приблизительную информацию (с поправкой на то, что максимальная точность показаний оборотов коленчатого вала не так важна).

Цифровые тахометры активно используются для тонкой настройки двигателя и электронного зажигания. Их штатно устанавливают на спортивные авто или на машины с цифровой панелью приборов, а также отдельно интегрируют в салон в качестве выносного прибора. Наличие такого тахометра позволяет получить точные показания оборотов и переключать передачи на строго определенном количестве оборотов коленчатого вала.

Дополнительно выносные или штатные цифровые тахометры имеют сигнализатор, чтобы водитель точно знал, когда двигатель раскрутился до определенных оборотов на той или иной передаче.

Устройство аналогового тахометра

Так или иначе, но аналоговый тахометр остается самым распространенным решением. Конструктивно данное решение состоит из следующих элементов:

  • стрелка указателя;
  • градуированная шкала;
  • электромагнитная катушка с экранированной обмоткой;
  • проводка для передачи данных от датчика коленчатого вала на тахометр;

Если просто, сигнал от коленчатого вала по проводам поступает на электронную схему, в результате чего стрелка движется по шкале. Показания могут сниматься с вала, с генератора или с валов отбора мощности. Дополнительно сигнал преобразуется с учетом определенного коэффициента.

Прыгает стрелка тахометра: причины и устранение неисправностей

Тахометр — специальный прибор, информирующий о частоте вращения коленвала мотора. Ориентируясь на его показания, водителю проще выбрать режим работы двигателя. Что делать, если прыгает стрелка тахометра? В такой ситуации, считывать показания с прибора сложно, а полученная информация является недостоверной. Ниже рассмотрим устройство тахометра, его виды, основные неисправности и пути их устранения.

Виды тахометров

Сегодня выделяется два типа таких приборов:

  • Аналоговые — устройства, в основе которых лежит магнитная катушка индукционного типа. Благодаря ее действию, стрелка прибора перемещается по шкале и информирует о частоте вращения коленвала. Такой тип прибора, как правило, устанавливается на заводе и применяется на большей части авто. Его размеры чаще всего такие же, как у спидометра, а на приборной панели они находятся рядом друг с другом. Подобное расположение удобно, ведь необходимая информация находится перед глазами, и нет необходимости отвлекаться от дороги.
  • Цифровые. Главное отличие таких приборов — в отображении данных о частоте вращения коленвала на диодном или ЖК-дисплее. Передача информации осуществляется специальным датчиком, который может быть магнитным или электронным. В первом случае, устройство фиксирует прохождение коленчатым валом определенной точки, около контролирующего прибора. В ситуации с электронным датчиком, информация снимается с помощью луча света, который отражается от находящихся рядом приборов и помогает определить частоту вращения. Цифровой тахометр наиболее удобен, когда необходимо настроить работу мотора или произвести какую-либо работу, на электронном блоке зажигания.

Все тахометры различаются местом для монтажа. Они бывают двух типов — заводские (штатные) и выносные (купленные автовладельцем). В роли штатных приборов, чаще всего применяются аналоговые тахометры.

На некоторых автомобилях, производитель не предусматривает прибора, показывающего частоту. В этом случае, можно приобрести выносной тахометр и установить его в удобном для себя месте

Такие устройства часто применяются на гоночных авто, где важно иметь точные показателя оборотов коленвала. Именно на них ориентируется водитель, при переключении скоростей. Более того, монтируются специальные сигнализаторы, которые сообщают о достижении конкретного числа оборотов

Более того, монтируются специальные сигнализаторы, которые сообщают о достижении конкретного числа оборотов.

Практика показала, что информация со стрелочных приборов считывается и воспринимается лучше. Но если прыгает стрелка тахометра, ориентироваться на информацию сложнее. С позиции точности, цифровые приборы в этом отношении выигрывают у своих «собратьев»

Но, в обычных условиях эксплуатации авто, это не так важно

Общая информация о приборе

Тахометр автомобиля — это устройство для измерения оборотов двигателя автомобиля. Он показывает сколько оборотов совершает вал за 1 минуту. Контроль оборотов нужен водителю, чтобы обеспечить нормальную работу двигателя.

В конструкцию традиционного тахометра входят следующие части:

  • датчик, регистрирующий количество вращений коленвала, измеряемое, обычно, в десятках тысяч за 1 минуту;
  • кабель, передающий информацию от датчика к прибору;
  • сам тахометр, в корпусе с градуированной шкалой и стрелкой.

Основной функцией устройства является помощь в выборе оптимальной передачи на механической коробке автомобиля. Как только стрелка приблизится к красной зоне, нужно готовиться к переключению на следующую, повышенную, передачу.

Следует отметить, что нормальной зоной работы для карбюраторного двигателя легковой машины считаются обороты от 2 до 5 тысяч оборотов в минуту. При достижении верхнего предела, или немного заранее, должно производиться переключение на одну передачу вверх. Машины с автоматической коробкой делают это самостоятельно. Работа на повышенных оборотах ведет к повышенному расходу топлива, перегреву и сильному износу силовой установки.

В отличие от бензиновых, дизельные двигатели не такие оборотистые. Их оптимальной считается работа на 1.5–4 тысячах оборотов. Для больших грузовых машин нормальная частота вращения коленвала колеблется между 1.5 и 2 тысячами об/мин.

Показаниями тахометра руководствуются и в некоторых других случаях, а не только при езде. Например, когда выполняют регулировку или во время пуска холодного мотора. Кстати, в прогретом состоянии, двигатель стоящей машины не должен вращаться с частотой, превышающей 800–900 об/мин.

При запуске холодного агрегата этот показатель поднимается до 1500. По мере того, как двигатель прогревается, обороты постепенно снижаются, пока не стабилизируются. Если они не падают и продолжают превышать 1000 об/мин, значит есть какая-то проблема. Но это тема другого обзора.

Кроме того, что у исправного тахометра показания стабильно находятся на определенном уровне, они не должны меняться просто так, а стрелка опускаться и подниматься без причины.

Плавают Обороты На Ваз 2115


18 Окт Поломки в системе подачи горючего и некорректная настройка компьютерных систем управления движком – самые всераспространенные проблемы в современных автомобилях. Тыщ водителей раз в день возникают на станциях с такими неуввязками, но еще миллионы эксплуатируют авто с завышенным расходом горючего и иными проблемами, даже не догадываясь, что в их автомобиле есть суровая поломка.

Самым первым и принципиальным показателем таковой проблемы является неравномерность оборотов. Если у вашего автомобиля плавают обороты на холостом ходу, сможете быть убеждены, что он потребляется на 15-20 процентов больше горючего, чем написано в паспорте. Как заметите такую проблему, следует обратиться в проф сервис и убрать все проблемы.

Наиболее распространенные причины плавающих оборотов в машине

Дизельные движки очень изредка мучаются таковой неувязкой. Плавание оборотов в дизельном агрегате может гласить о поломке системы ТНВД и иных дорогих и сложных узлах. В карбюраторных бензиновых силовых агрегатах плавающие обороты молвят о нехороший настройке карбюратора либо поломке электрических датчиков холостого хода.

Более нередко эта неувязка появляется в инжекторных силовых агрегатах. И самые всераспространенные предпосылки нестабильных оборотов в бензиновом инжекторном движке последующие:

  • закупоривание жиклеров, через которые горючее попадает в камеру;
  • неувязка с «мозгами» автомобиля – компом, управляющим всеми функциями мотора;
  • поломка датчика расхода воздуха и чрезмерное обогащение консистенции;
  • выход из строя свечки зажигания либо высоковольтного провода;
  • неисправность электронной проводки мотора, отсутствия питания на датчиках.

Плавают Обороты На Ваз 2115

Чем дороже ваш автомобиль, тем больше в нем технологических загадок, которые могут стать причинами плавающих оборотов. Мы считаем тихую и размеренную работу агрегата современного авто преимуществом. Но время от времени за этой тишью и комфортом можно пропустить суровую проблему, которая приводит к необходимости смены дорогих узлов автомобиля.

Как вы направили внимание на плавающие обороты на холостом ходу, непременно обратитесь к спецам и убрите все вероятные предпосылки этого явления

Проверка работы датчиков в двигателе авто

Как холостые обороты начали демонстрировать неоднородные данные, следует проверить ряд датчиков. До работы сделайте более обыкновенные задачки. Проверьте целостность и исправность свеч и проводов. Самым обычным методом является поочередное выдергивание проводов при рабочем движке. Это дает возможность найти, какая свеча не работает, и выполнить нужные деяния по ее подмене.

ЭТО ИНТЕРЕСНО: Ремонт форсунок форд транзит

Если свечки работают нормально, пришло врем заняться датчиками:

  • основным виновником нестабильных оборотов является датчик холостого хода – его проверка производится замером сопротивлений в рабочем и нерабочем состоянии;
  • датчик открывания дроссельной заслонки время от времени также вызывает такие препядствия – проверить его можно зрительно в момент разогрева мотора;
  • ДМРВ (датчик массового расхода горючего) также нередко становится виновников плавающих оборотов, его инспектируют при включенном зажигании и выключенном движке методом замера напряжения на контактах (должно быть порядка 1 Вольта);
  • датчик EGR (рециркуляции отработанных газов) при наличии также стоит проверить и прочистить.

Подводим итоги

При помощи проверки датчиков и контролеров вы можете обрести достоверные познания о состоянии вашего авто, также о вероятных проблемах еще до их реальных последствий. Если же неувязка с неравномерными оборотами не была выявлена, причина может быть в компьютере, в нарушении программки либо пробое проводки в неведомом вам месте. На карбюраторных движках предпосылкой таких сбоев может также быть датчик Холла, который не рекомендуется разбирать без помощи других.

Непременно приводите обороты вашего мотора в порядок, ведь это оказывает влияние не только лишь на удобство поездки, да и на экономичность эксплуатации автомобиля. При помощи безупречной работы мотора достигается неплохой расход, плавный набор скорости и отсутствие риска завышенного либо очень резвого износа агрегата.

Устройство и назначение тахометра

Предназначение тахометра ВАЗ заключается в визуализации показаний работы коленвала. Устройство демонстрирует, с какой частотой вращается коленчатый вал за минуту, эти показания также принято называть оборотами двигателя. Конструктивно тахометр ВАЗ 2107 представляет собой миллиамперметр, соединенный в одном корпусе с электронной частью, эти элементы установлены на печатной плате.

Что касается принципа работы, то он заключается в измерении частоты передачи импульсов в первичной цепи системы зажигания мотора. При функционирующем силовом агрегате за один оборот распредвала, контакты на прерывателе должны сомкнуться и разомкнуться 4 раза. Соответственно, с одним оборотом в электроцепи формируется 4 импульса напряжения и тока. С увеличением частоты оборотов коленвала увеличивается и частота передачи импульсов, что, в свою очередь, влияет на отклонение стрелки прибора.

Неисправности тахометра

На автомобиле ВАЗ 2107 могут стоять два типа двигателей: карбюраторный и инжекторный. Электрическая схема подключения тахометров у этих автомобилей отличается друг от друга, и они не взаимозаменяемые. Поэтому поиск неисправностей, связанных с отказом в работе тахометра, будет отличаться в зависимости от типа двигателя.

  • На карбюраторном двигателе от тахометра отходят три провода. Два провода, это питание (плюс и минус), а третий, подсоединяется к клемме К катушки зажигания. Для того, чтобы выяснить, что послужило причиной отказа, необходимо добраться до задней части комбинации приборов и отсоединить клеммы с колодки, которая идёт на тахометр. Далее, Вам понадобятся три провода, чтобы подсоединить тахометр напрямую к аккумуляторной батарее (плюс и минус) и к катушке зажигания (клемма К). Запускаете двигатель, и если при таких условиях тахометр не заработает, тогда проблему придется искать либо в системе зажигания, либо в самом тахометре, а если тахометр начнёт работать, тогда неисправность кроется в проводке, которая идёт к тахометру.
  • На инжекторном двигателе автомобиля ВАЗ 2107 к тахометру подходят четыре провода. Два провода, это питание (плюс идет от замка зажигания, минус на массу автомобиля), третий провод идёт на вход электронного блока управления, а четвертый подсоединяется к датчику положения коленчатого вала. Лучшим способом определения неисправностей в работе тахометра в этом случае, будет проведение соответствующей диагностики. Тогда по кодам ошибок, выясняете причину отказа. Без диагностики, можно только проверить состояние контактов в колодках, входящих в электрическую цепь тахометра и путем замены датчика положения коленчатого вала, на заведомо исправный, проверить, таким образом, его работоспособность.
  • Тахометр может барахлить, если пробита изоляция высоковольтных проводов или неисправна катушка зажигания. В этом случае также возможны перебои в работе двигателя, “плавающие” обороты. Кроме проводов и катушки, необходимо проверить состояние и регулировку контакта прерывателя и емкость конденсатора на нем(для карбюраторных семерок). Неисправные провода и, как следствие, неустойчивая работа двигателя, становятся причиной “прыгающего” тахометра и на инжекторных моделях ВАЗ.
  • Неисправность топливной системы. Причиной перебоев в работе двигателя и скачков стрелки тахометра может быть как некачественное топливо, так и проблемы в системе впрыска. На карбюраторных моделях следует разобрать карбюратор и прочистить жиклеры. Чаще всего “прыгающий” тахометр — результат забитого жиклера холостого хода. Тахометр ВАЗ 2107 (инжектор) может “прыгать” при проблемах в системе впрыска. В таком случае необходима промывка форсунок. Чтобы проверить и очистить систему впрыска, необходимо наличие специального стенда и оборудования. Такую работу лучше доверить специалистам СТО.
  • Неисправность газораспределительного механизма. Когда стрелка тахометра начинает “скакать” на больших оборотах, проблема может быть связана с неправильно работающим газораспределительным механизмом. В таком случае необходимо проверить натяжение ремня ГРМ, соединяющего коленвал с распредвалом.

Самостоятельная замена тахометра

В завершение напомним, чтобы ваше транспортное средство всегда было на ходу, вовремя обслуживайте его, прислушивайтесь к любым звоночкам, которые вполне реально устранить на этапе зарождения проблемы. Только так вам удастся сберечь свои деньги и драгоценное время.

О чём свидетельствуют скачки тахометра на больших оборотах?

Если скачет стрелка тахометра во время поездки или на больших оборотах, то проблема тоже связана, как правило, с двигателем машины. Но прежде чем обращаться к автомеханику, можно самостоятельно проверить наличие горючего в баке, осмотреть цепочку привода распределительного вала, ремень ГРМ, который соединяет коленвал и распредвал, возможно, он ослаб и его надо подтянуть. Это те основные и несерьёзные причины, которые могут вызывать перебои в двигатели и скачки его оборотов.

Если с этими элементами видимых проблем не обнаружено, то стоит ехать к автомеханикам. Промедление, не реагирование на такой сигнал, как нестабильная работа тахографа, может привести к серьёзным поломкам цилиндро-поршневой системы автомобиля и дорогостоящему ремонту.

Диагностикой и самостоятельным ремонтом, если плавает стрелка тахометра, лучше не заниматься. Стоит довериться специалистам, которые с помощью специального оборудования выявят и устранят причины сбоя.

Приветствую ниваводы! Появилась проблема-завожу с утра свою ниву начинаю ехать — сначала все норм. Потом раз обороты падают прям на скорости и машина глохнет. Так раз пять . Завожу как ни в чем не бывало едет дальше, заводится тоже как обычно с пол оборота. Потом еду по трассе смотрю стрелка тахометра прыгает от 0 до 6 тыс короче вообще показывает ерунду. Двигатель работает на холостом, стрелка 2 сек попрыгает и машина глохнет. Смотрел все фишки на зажигании , контакты на проводах почистил, массу почистил везде не помогло. Зажигание электронное карб. Подскажите че за ерунда!

Читать дальше: Gle mercedes benz 2020 характеристики

  • Alekhandro_Goncharuk
  • 26 сентября 2012, 09:04
  • Alekhandro_Goncharuk
  • 26 сентября 2012, 09:09
  • v
  • Jei_Shushunin
  • 27 сентября 2012, 09:32
  • v
  • Makssh_Lukinih
  • 27 сентября 2012, 10:12
  • v
  • Georgis_Grishnyakov
  • 27 сентября 2012, 11:35
  • v
  • Sasha_Zyuzin
  • 28 сентября 2012, 11:37
  • v

Да, если б контактное — там если стрелка дергается — кондер 100 %

Она у тебя не подтроивает ?? свернуть ветку

  • Alekhandro_Goncharuk
  • 28 сентября 2012, 13:08
  • v
  • Sergey_Komarov
  • 28 сентября 2012, 13:09
  • v
  • Sasha_Zyuzin
  • 29 сентября 2012, 13:18
  • v
  • Sergey_Komarov
  • 29 сентября 2012, 14:00
  • v
  • Sasha_Zyuzin
  • 29 сентября 2012, 14:10
  • v
  • Alekhandro_Goncharuk
  • 29 сентября 2012, 17:20
  • v
  • Artur_Bibikov
  • 30 сентября 2012, 14:04
  • v

где вообще купить коммутатор можно??) на 21312, карбовую) глючит лишь тахометр и чаще всего когда еду на нейтралке или перехожу на высшую передачу.. думаю в нем проблема, и даже не всегда заводиться машина с 1 раза, а если и с первого то не с полоборота..с полоборота прогретая заводится спокойно.. свечи менял, провода зажигания менял, масса в норме..

проблема в том, что не знаю где коммутатор найти новый или инмортный аналог. свернуть ветку

120 сообщений на предыдущих страницах

Рег.: 16.02.2008 Сообщений: 58 Откуда: Белгород Возраст: 32 Авто: ваз-21213,94г.

А у меня такая проблема- тахометр с начала не подаёт признаков жизни,а через минут сорок езды вдруг оживает и работает без перебоев. КП венгерская старая, система зажигания бесконтактная, машину купил недавно.

Добавлено спустя 4 минуты 51 секунду:

провод от катушки проверял и даже дублировал,повреждений на плате не видно, все описаные проводники прозвонил-результатов нет

Рег.: 06.12.2004 Тем / Сообщений: 4031 / 23190 Откуда: Москва Возраст: 65 Авто: 21214M, 2013 гв.

Алексей aka ALER.

Рег.: 04.12.2007 Сообщений: 76 Откуда: Питер Возраст: 38 Авто: ваз 2121 89г.в.

Рег.: 16.02.2008 Сообщений: 58 Откуда: Белгород Возраст: 32 Авто: ваз-21213,94г.

Рег.: 25.05.2006 Тем / Сообщений: 11 / 1261 Откуда: Москва Возраст: 13 Авто: 214, vw

Serge N

, пасиб за схему!

а теперь вопрос: от чего может не работать тахометр в венгерской панели? резисторы перепаяны, видимых проблем нет.. как-нибудь проверить можно? или «безперспективняк, купи лучше новую КП»

Рег.: 06.12.2004 Тем / Сообщений: 4031 / 23190 Откуда: Москва Возраст: 65 Авто: 21214M, 2013 гв.

Алексей aka ALER.

Рег.: 25.05.2006 Тем / Сообщений: 11 / 1261 Откуда: Москва Возраст: 13 Авто: 214, vw

печатная плата самого тахометра цела, без пятен, без следов коррозии, трещин и т.п.

при снятом механизме на плате есть 2 сектора с углом в 90 градусов, на ответной части прибора — отогнутые лапки. эти 2 сектора были поцарапаны в одном месте, вплоть до выкрашивания металла. я залил припоем аккуратно, после зашкурил. но это была 2 разборка за сегодня т.е. причина не в этом.

при сгоревшем резисторе на 51 Ом что может выйти из строя? я немного далек от электричества, так что простите мои опусы

завтра с утра попробую замерять напряжение и отписаться

Полезное для автолюбителей – все об автомобилях

Почему стрелки приборной панели при запуске двигателя делают взмах туда-обратно?

Думаю, многие замечали, что при включении зажигания стрелочки на спидометре и тахометре вздрагивают, поднимаясь до максимального показателя и возвращаясь обратно. Это явление встречается на большинстве известных автомобилей. На первый взгляд это всего лишь побочный эффект, не имеющий никакого значения, но на практике он допущен с определенной целью.

На современных моделях эту функцию можно отключить, но для этого придется обратиться в дилерский центр или на СТО, специализирующийся на диагностике и восстановлении бортового оборудования. Интересно, что это далеко не единственная возможность, которую производители скрывают в блоке управления машиной. Большинство автолюбителей просто не догадываются о доступных функциях, ведь основных знаний достаточно, чтобы управлять своим авто.

Практическое назначение

Существует мнение, что движение стрелок при запуске двигателя служит лишь для эстетического эффекта

Это действительно выглядит красиво и привлекает внимание, но в хорошем автомобиле ничто не работает просто так. При запуске зажигания стрелки проходят полный круг, что позволяет понять, работает ли прибор исправно, являются ли отображенные показатели корректными. Если стрелочка движется ровно, без затруднений преодолевая дистанцию от 0 до максимума и обратно, значит, индикатор способен работать по всему диапазону

При обнаружении отклонения от нормальной работы спидометра и тахометра следует обратиться в СТО или сервисный центр вашего производителя. Причиной для этого может быть неполадка самого элемента приборной панели, или же неполадка скрывается в самом двигателе и других бортовых системах

Если стрелочка движется ровно, без затруднений преодолевая дистанцию от 0 до максимума и обратно, значит, индикатор способен работать по всему диапазону. При обнаружении отклонения от нормальной работы спидометра и тахометра следует обратиться в СТО или сервисный центр вашего производителя. Причиной для этого может быть неполадка самого элемента приборной панели, или же неполадка скрывается в самом двигателе и других бортовых системах.

Таким ненавязчивым способом производители предлагают своим покупателям возможность следить за точным отображением показателей на панели приборов.

Для любителей новинок и инноваций у меня есть отличное предложение! Новейший видеорегистратор Linza с голосовым помощником и другими различными полезными функциями поможет быть всегда в тренде и с новейшими автогаджетами. Да и стоит совсем недорого. Прочитать подробнее про все функции и особенности этого видеорегистратора и купить Вы можете на их сайте просто кликнув здесь:)

Источник

Тахометр ВАЗ 2106

Первым автомобилем из семейства «Жигули», оборудованным тахометром, стал ВАЗ 2103. Ни «копейки», ни «двойки» такого прибора не имели, однако без проблем ездили и ездят по сегодняшний день без него. Зачем же конструкторам понадобилось устанавливать его на панель?

Предназначение тахометра

Тахометр служит для измерения частоты вращения коленчатого вала. По сути, он является счётчиком оборотов, показывая их количество водителю посредством отклонения стрелки шкалы на определённый угол. С его помощью человек, сидящий за рулём, видит, в каком режиме работает силовой агрегат автомобиля, а также, нет ли на него лишней нагрузки. Основываясь на полученной информации водителю легче выбрать правильную передачу. Кроме этого тахометр незаменим при настройке карбюратора. Именно его показатели учитываются при регулировке холостого хода и качества топливной смеси.

Какой тахометр установлен на ВАЗ 2106

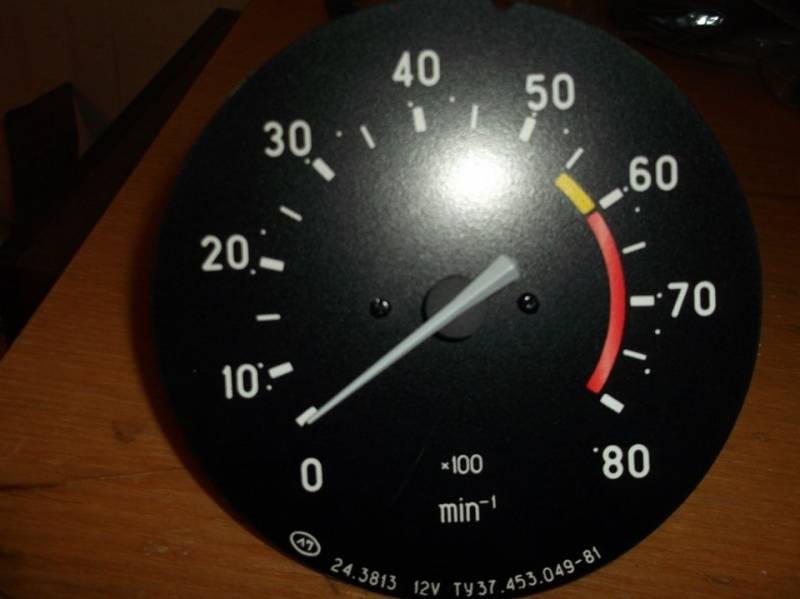

«Шестёрки» комплектовались тем же самым тахометром, что и «тройки». Это была модель ТХ-193. Точность, надёжность и великолепный спортивный дизайн сделали из нее своего рода эталон автомобильного прибора. Не удивительно, что сегодня эти тахометры многие владельцы автомобилей устанавливают в качестве дополнительных приборов. Более того, ими оснащают мотоциклетные, и даже лодочные двигатели. Что же касается «Жигулей», то прибор может быть установлен без переделок на такие модели ВАЗ, как 2103, 21032, 2121.

Таблица: основные технические характеристики тахометра ТХ-193

ТХ-193 есть в продаже и сегодня. Стоимость нового прибора в зависимости от производителя варьируется в пределах 890–1200 рублей. Бывший в употреблении тахометр этой модели обойдётся в два раза дешевле.

Устройство и принцип работы тахометра ТХ-193

Тахометр «шестёрки» состоит из:

  • пластикового цилиндрического корпуса со стеклодержателем;
  • шкалы, разделённой на зоны безопасного и опасных режимов;
  • лампы подсветки;
  • миллиамперметра, на валу которого закреплена стрелка;
  • электронной печатной платы.

Конструкция тахометра ТХ-193 электромеханическая. Принцип его работы построен на измерении количества импульсов электрического тока в первичной (низковольтной) цепи системы зажигания автомобиля. В двигателе ВАЗ 2106 за один оборот вала трамблёра, соответствующий двум вращениям коленчатого вала, контакты в прерывателе замыкаются и размыкаются ровно четыре раза. Эти импульсы снимаются прибором с конечного вывода первичной обмотки катушки зажигания. Проходя через детали электронной платы, их форма из синусоидальной преобразуется в прямоугольную, имеющую постоянную амплитуду. С платы ток поступает на обмотку миллиамперметра, где в зависимости от частоты следования импульсов, увеличивается, или уменьшается. Стрелка прибора реагирует именно на эти изменения. Чем больше сила тока, тем больше стрелка отклоняется право и наоборот.

Электрическая схема подключения тахометра ВАЗ 2106

Учитывая, что ВАЗ 2106 выпускались как с карбюраторными, так и инжекторными двигателями, подключение тахометра у них было разным. Рассмотрим оба варианта.

Подключение тахометра в карбюраторных ВАЗ 2106

Электрическая цепь счётчика оборотов карбюраторной «шестёрки» довольно проста. Сам прибор, имеет три основных провода подключения:

Также есть дополнительные провода. Они служат для:

  • подачи напряжения на лампу подсветки (белый);
  • соединения с реле индикатора заряда аккумуляторной батареи (чёрный);
  • контакта с прибором датчика давления масла (серый с чёрной полосой).

Провода могут подключаться как при помощи колодки, так и по отдельности, в зависимости от года выпуска прибора и его производителя.

В карбюраторных «шестёрках» с бесконтактным зажиганием схема подключения тахометра аналогична, за исключением того, вывод «К» катушки соединён не с прерывателем, а с контактом «1» коммутатора.

Подключение тахометра в инжекторных ВАЗ 2106

В ВАЗ 2106, оснащённых двигателями с распределённым впрыском схема подключения несколько иная. Там нет ни прерывателя, ни коммутатора, ни катушки зажигания. Прибор получает уже полностью обработанные данные с электронного блока управления двигателя (ЭБУ). Последний, в свою очередь, считывает информацию о количестве оборотов коленчатого вала со специального датчика. Здесь тахометр подключается к цепи питания через замок зажигания, «массе» автомобиля, ЭБУ и датчику положения коленвала.
