Дополнительный радиатор АКПП: для чего нужен и как работает

Устройство

Радиатор масляный автомобильный для АКПП состоит из следующих элементов:

  • Верхний бак.
  • Сердцевина.
  • Нижний бак.
  • Крепежи.

Основное назначение элемента – охлаждение поступающей в него жидкости. Обычно баки и сердцевина изготавливаются из латуни. Как показывает практика, этот материал имеет отличную теплопроводность и, соответственно, обладает высоким КПД.


Сердцевина состоит из тонких пластин, расположенных поперечно. Через них проходят вертикальные трубки. Они припаяны к пластинам и являются неразборными. Масло, проходящее сквозь сердцевину, расходится на множество потоков. Таким образом обеспечивается быстрое охлаждение большого объема жидкости. Радиатор масляный с АКПП соединяется при помощи патрубков. Обычно они изготавливаются из резины.

Об истории создания и совершенствования АКПП

Идея автоматизировать переключение передач, избавив водителя от необходимости часто выжимать педаль сцепления и «работать» рычагом переключения скоростей, не нова. Она начала внедряться и оттачиваться ещё на заре автомобильной эпохи: в начале ХХ века. Причём нельзя назвать какого-либо определённого человека или фирму единственным создателем автоматической коробки передач: к появлению классической, получившей сейчас всеобщее распространение гидромеханической АКПП привели три изначально независимые линии разработок, которые в итоге объединились в единой конструкции.

Один из основных механизмов коробки-автомата – это планетарный ряд. Первая серийная автомашина, оснащённая планетарной коробкой передач, была выпущена ещё в 1908 году, и это был «Форд Т». Хотя в целом та коробка переключения передач ещё не была полностью автоматической (от водителя «Форда Т» требовалось нажимать две ножных педали, первая из которых переводила с низшей на высшую передачу, а вторая включала задний ход), она уже позволяла значительно упростить управление, по сравнению с обычными КПП тех лет, без синхронизаторов.

Второй важный момент в становлении технологии будущих АКПП – это перевод управления сцеплением с водителя на сервопривод, воплощённый в 30-х годах ХХ века фирмой «Дженерал Моторс». Эти коробки переключения передач назывались полуавтоматическими. Первой полностью автоматической КПП стала внедрённая в производство в 30-х годах ХХ века планетарная электромеханическая коробка «Коталь». Она устанавливалась на французские автомобили забытых ныне марок «Деляж» и «Делайе» (существовали до 1953 и 1954 г. соответственно).

Автомобиль «Деляж D8» – премиум-класс довоенной эпохи.

Другие автопромышленники в Европе также разрабатывали похожие системы фрикционов и тормозных лент. Вскоре подобные АКПП были реализованы в автомобилях ещё нескольких немецких и британских марок, известной и ныне здравствующей из которых является «Майбах».

Специалисты другой известной фирмы – американской «Крайслер» продвинулись далее других автопроизводителей, внедрив гидравлические элементы в конструкцию КПП, которые заменили сервоприводы и электромеханические элементы управления. Инженеры «Крайслера» разработали первые в истории гидротрансформатор и гидромуфту, которые имеются теперь в конструкции каждой автоматической коробки передач. А первая в истории гидромеханическая коробка-автомат, похожая по конструкции на современную, на серийных автомобилях была внедрена корпорацией «Дженерал Моторс».

Автоматические коробки передач тех лет были очень дорогими и технически сложными механизмами. К тому же, не всегда отличавшимися надёжной и долговечной работой. Они могли выигрышно выглядеть только в эпоху несинхронизированных механических коробок передач, управление автомобилем с которыми было достаточно тяжёлым трудом, требующим от водителя хорошо отработанного навыка. Когда широко распространились механические КПП с синхронизаторами, то по удобству и комфорту АКПП того уровня были ненамного лучше них. В то время как МКПП с синхронизаторами обладали гораздо меньшей сложностью и дороговизной.

В конце 1980/1990-х годах у всех крупных автопроизводителей происходила компьютеризация систем управления двигателем. Аналогичные им системы стали применять и для управления переключением скоростей. Если прежние решения использовали только гидравлику и механические клапаны, то теперь потоками жидкости стали управлять соленоиды, контролируемые компьютером. Это сделало переключения плавнее и комфортнее, улучшило экономичность и повысило эффективность работы трансмиссии.

Кроме того, на некоторых автомобилях были внедрены «спортивные» и другие дополнительные режимы работы, возможность вручную управлять коробкой передач («Tiptronic» и т.п. системы). Появились первые пяти- и более ступенчатые АКПП. Совершенствование расходных материалов позволило на многих коробках-автоматах отменить процедуру замены масла в процессе эксплуатации автомобиля, поскольку ресурс залитого в её картер на заводе масла стал сравнимым с ресурсом самой коробки передач.

ZF center › Блог › Система охлаждения АКПП. Устройство. ч.1 «О чём говорят мужчины»(с)

Добрый день, Уважаемые читатели нашего блога! Эта статья продолжает серию материалов по мотивам популярных тем и вопросов, которые часто обсуждают на форумах в интернете, а так же задают по телефону нашим специалистам.

Мы планируем в доступной и понятной форме отвечать на самые частые вопросы пользователей, которые касаются устройства, эксплуатации и обслуживания автоматических коробок передач.

Итак, о чем часто говорят/спрашивают мужчины-владельцы автомобилей с автоматическими коробками.

Вопрос дня звучит так: охлаждение акпп / что, у акпп есть охлаждение? / мне советуют дополнительный радиатор для коробки — это надо? /поломки из-за перегрева… это про что?/ производитель всё предусмотрел — не мешайте машине работать… и т.д. и т.д.

Вопросы по устройству системы охлаждения акпп, перегреву, доп.радиаторам и т.д. — мы собрали вместе и решили в нескольких частях познакомить читателей нашего Блога с устройством системы охлаждения акпп, осветить вопросы перегрева и дополнительного охлаждения. В рамках одной статьи — слишком много информации. Подготовим несколько материалов, чтобы было проще «усваивать материал» :).

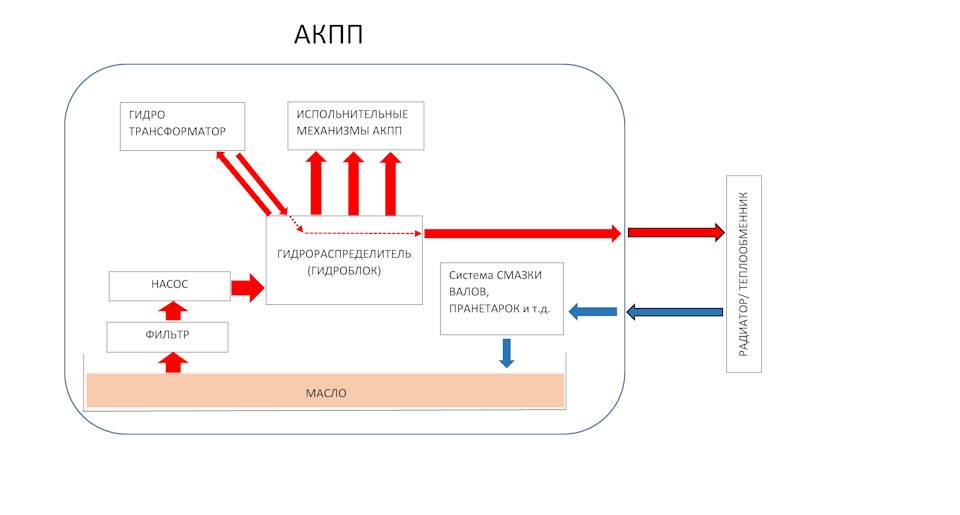

Итак, в первой части — покажем схему устройства системы охлаждения акпп, основные конструктивные особенности системы охлаждения АКПП

Большинство гидромеханических кпп (будем говорить именно про самый распространенный тип акпп) — имеют похожую внутреннюю гидравлическую схему. Посмотрите на схему. Схема максимально упрощена для общего понимания).

Масло в корпусе АКПП — находится в поддоне. При работе коробки, масло засасывается насосом через фильтр и поступает в гидро-распределитель («гидроблок»). Гидроблок распределяет масло — в испольнительные механизмы АКПП, в Гидротрансформатор.

Масло в ГТ — достаточно сильно нагревается и требует дополнительного охлаждения. Горячее масло из гидроблока — по отдельной линии — поступает во внешний охладитель (про конструкции охладителя -далее). Их внешнего охладителя — охлажденное масло -возвращается в коробку и поступает на смазку валов внутри коробки. И далее -сливается в поддон. Примерно так выглядит общая схема движения масла внутри акпп.

На что Важно обратить внимание. В любой коробке — есть внешний охладитель, задача которого — снижать температуру масла в акпп. Температура масла — один из критически важных параметров

Основная проблема в том, что при существенном перегреве — заметно снижается срок жизни масла, масло деградирует. Обратите внимание — масло для смазки подшипником валов — поступает после охладителя, максимально охлажденное

Температура масла — один из критически важных параметров. Основная проблема в том, что при существенном перегреве — заметно снижается срок жизни масла, масло деградирует. Обратите внимание — масло для смазки подшипником валов — поступает после охладителя, максимально охлажденное.

Далее — покажем для понимания — как устроен внешний охладитель и что такое подшипники валов.

Есть несколько основных схем внешнего охладителя.

Вариант 1 — Теплообменник, встроенный в основной радиатор охлаждения.

В одном из бачков радиатора охлаждения двигателя — встроен маленький радиатор по которому проходит масло акпп. Масло К и ОТ радиатора — подводится по трубкам. Проходя по своему радиатору, масло отдаёт температуру охлаждающей жидкости двигателя. Такая конструкция теплообменника — усложняет и удорожает конструкцию основного радиатора, появляются длинные дополнительные трубки от акпп к радиатору. В некоторых моделях — при протечке штуцера — может приводить к смешиванию масла АКПП и антифриза!

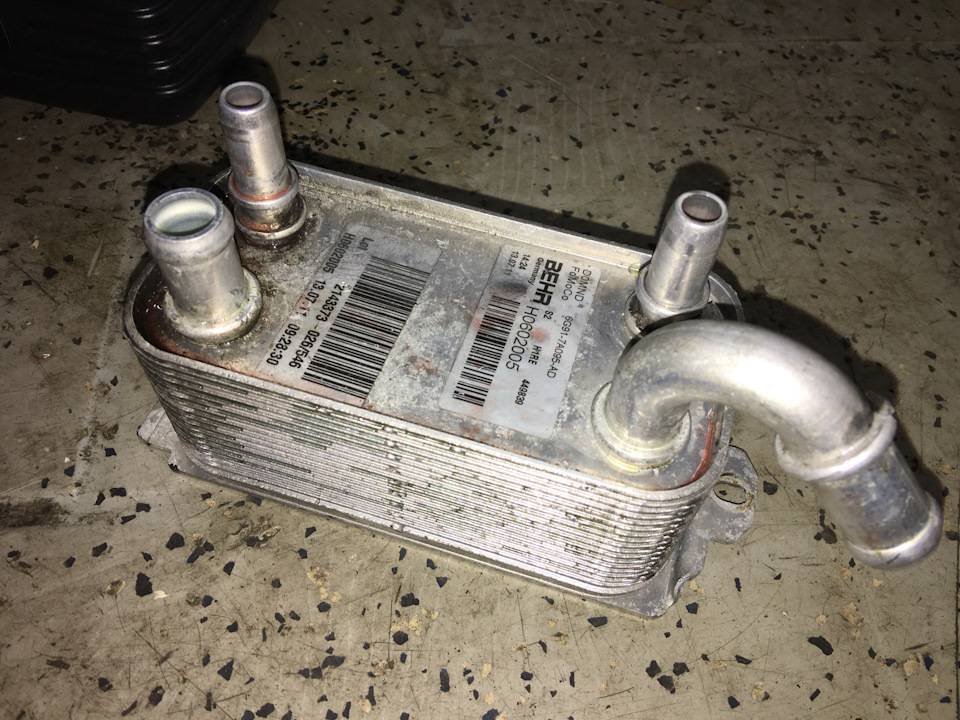

Вариант 2. Отдельный вынесенный теплообменник

. Две трубки — от АКПП, а две трубки — от системы охлаждения двигателя. Внутри теплообменника жидкости не соприкасаются

Установка дополнительного охлаждения АКПП

Охлаждение АКПП — важный момент при эксплуатации автомобилей с автоматической коробкой передач. Установка дополнительных радиаторов охлаждения существенно сократит износ коробки и увеличит ее ресурс на 30-40%

Анализируя сложившийся опыт, можно сделать вывод, что установка охлаждения АКПП (дополнительного радиатора) снижает рабочую температуру масла на 15 — 40°С. (в зависимости от модели дополнительного радиатора)

  • более мягкая и плавная работе АКПП
  • увеличение срока эксплуатации гидравлического блока управления и автоматической трансмиссии в целом
  • продление срока службы сальников и уплотнений
  • в некоторых случаях с помощью дополнительного охлаждения можно убрать тычки (удары) при переключении передач.

Важно отметить, что штатная (оригинальная) система охлаждения работает по принципу теплообмена охлаждающей жидкости двигателя (антифриз) с маслом АКПП , т.е. в основном радиаторе двигателя находится трубка охлаждения АКПП, которая омывается антифризом

Пока автомобиль новый, эта система охлаждения справляется со своей задачей, но с каждым годом ее эффективность падает. Рабочая температура двигателя, в зависимости от производителя и вида топлива колеблется от 85 до 100 °С, а нормальная рабочая температура коробки автомат не должна превышать 80 — 85°С, т.е. при длительной эксплуатации автомобиля эти две температуры сравняются и температура АКПП будет такой же как и двигателя, т.е . КРИТИЧНОЙ, поэтому и происходит преждевременный выход из строя АКПП.

Для более эффективного охлаждения АКПП рекомендуем промывку штатной системы охлаждения со снятием радиаторов один раз в год!

Установив дополнительное охлаждение для АКПП, вы избавляетесь от возможных неисправностей и увеличиваете срок эксплуатации автоматической трансмиссии. Также, установив дополнительный радиатор охлаждения, Вы избавитесь от необходимости ремонта гидроблока АКПП.

Мы являемся официальными дилерами компаний HAYDEN и LONG COOLERS

Задача радиаторов HAYDEN — отвод избытка тепла от трансмиссионной жидкости и сохранения её рабочей температуры, а так же предупреждение чрезмерного охлаждения в зимние время года.

Установка радиаторов HAYDEN для охлаждения АКПП

(цена указана за радиатор и установку его на автомобиль)

МодельРазмеры радиатора, ммЦена
OC-1401318x127x196500 руб.
OC-1402403x127x196700 руб.
OC-1403318x190x196800 руб.
OC-1404403x190x197100 руб.
OC-1405403x254x197 800 руб

Радиаторы LONG COOLERS

Их преимущество состоит в том, что они изготовлены из латуни, в отличие от алюминиевых HAYDEN. В наличии имеются переходные пластины, предназначенные для установки дополнительного охлаждения на АКПП 09G, 09K (TF-60SN), 096 (01M, 01P,01N), DP0 (AL4)

Охлаждение автоматических коробок передач (т.е. установка дополнительно радиатора) необходима для автомобилей с пробегом более 100 тысяч километров. Это связанно с тем, что система охлаждения в них неэффективна из-за грязи радиатора и продуктов окисления масла, а так же из-за износа автоматической коробки, что снижает теплообмен.

В виду склонности к перегреву радиатор просто необходим следующим моделям трансмиссий:

  • 722.9 для автомобилей Mercedes-Benz E 211, S 221, GL 164 ML 163
  • A960/A760 для автомобилей Lexus GS300 330
  • AW55-50SN для автомобилей Volvo XC90, S60, S80
  • TF80SC/TF81SC для автомобилей Volvo XC90, Mazda RX7, Land Rover Freelander
  • TR60SN (09D) для автомобилей Porsche Cayenne, VW Touareg
  • U140/U150 для автомобилей Lexus RX300, RX330, RX350

Дополнительные радиаторы охлаждения АКПП можно установить практически на любые на автомобили с любым типом трансмиссии.

Единственное ограничение — это наличие свободного места для установки дополнительного радиатора. Специалисты АТТ24 проконсультируют вас по этому вопросу, замерят пространство и подберут подходящий радиатор.

С дополнительным охлаждением масла ваша АКПП прослужит дольше

Важно, что это не просто охлаждения, а именно поддержка оптимальной рабочей температуры как в летнее, так и в зимнее время

Установка дополнительного радиатора

Проблемы с нагревом АКПП возникают у владельцев таких автомобилей, как Шевроле и ему подобных. Потому что рабочая температура двигателя у этих автомашин достигает 115 градусов. А коробка передач не имеет отдельного радиатора охлаждения масла автоматической КПП. В результате автомат автомобиля, еще не проездив свои законные 60000 километров, начинает пинаться, терять набор скорости, и автовладелец получает полуразрушенную коробку в ремонте.

В таком случае АКПП этого автомобиля спасет установка универсального радиатора АКПП. У машины перестанет нагреваться автомат, когда двигатель автомобиля набирает обороты выше положенных узлов, при которых трансмиссионная жидкость будет оставаться при оптимальной температуре. Увеличится длительность выработки механических деталей, а значит от ремонта и до ремонта автомобиль будет набирать положенное количество километража.

Дополнительные радиаторы подбираются после диагностики на СТО. Необходимо узнать насколько происходит прогрев в коробке, чтобы подобрать максимально точный аппарат.

Виды радиаторов:

НаименованиеКомпанияРазмер (мм)Объем двигателя (л)
Трубчатый, четырех-рядныйHayden, Tranny Cooler222х127х19До 2
Трубчатый, шестирядныйHayden, Tranny Cooler222х190х19До 3
Трубчатый, восьмирядный (требует установку термостата для эксплуатации в зимний период)Hayden, Tranny Cooler308х254х19Свыше 3
ПластинчатыйHayden, Long305х279х19До 6

Как установить своими руками

Установка дополнительного радиатора для охлаждения АКПП не займет много времени. И выполнить ее может обычный автолюбитель без обращения в СТО.

Внимание! В качестве дополнительного охлаждающего аппарата необходимо выбрать надежный и качественный прибор. Коротко о них было рассказано в предыдущем блоке

В комплекте с устройством должны продаваться специальные стяжки. К нему покупаются хомуты, переходники, а также специальные шланги, которые выдержат циркуляцию горячей трансмиссионной жидкости.

Установка проходит следующим образом:

  1. Снять передний бампер и левый воздуховод.
  2. Закрепить новый радиатор на охлаждающем устройстве для двигателя с помощью специальных стяжек. Место выбирать следует за решеткой охлаждающего устройства двигателя. От вентилятора он будет обдуваться воздухом.
  3. На трубы, диаметр которых может варьироваться от 3, 8 до 10 мм, надеваются шланги и плотно крепятся хомутами.
  4. Присоединить армированные шланги к заводским через специальные переходники. Если покупать их дорого для автовладельца, то можно попросить друга-токаря выточить переходную трубку.
  5. Долить трансмиссионную жидкость, чтобы полностью заполнить систему маслом.

Дополнительно к радиатору для АКПП можно поставить и термостат. Он поможет охлаждать систему не всегда, а именно в нужный момент.

Внимание! Термостат может заклинить. Тогда ни от него, ни от дополнительного радиатора толку не будет

Более подробно о том, как установить дополнительный радиатор на видео:

 Дополнительный термостат

Установка термостата позволит радиатору охлаждения масла АКПП регулировать температуру. Помимо этого, термостат является плюсом при следующих условиях окружающей среды:

  • в зимнее время улучшает прогрев автомата;
  • в летнее время лучше охлаждает масло в коробке.

Принцип действия термостата описан в таблице:

РежимыТемпература маслаКруг работы
ШтатныйДо 75 градусовМалый круг циркуляции. Второй аппарат не зайдествован.
УсиленныйУдержание температуры между 75 и 85 градусамиБольшой круг циркуляции. Задействуется дополнительный радиатор охлаждения АКПП

ZF center › Блог › Система охлаждения АКПП. Устройство. ч.1 “О чём говорят мужчины”(с)

Добрый день, Уважаемые читатели нашего блога!Эта статья продолжает серию материалов по мотивам популярных тем и вопросов, которые часто обсуждают на форумах в интернете, а так же задают по телефону нашим специалистам.

Мы планируем в доступной и понятной форме отвечать на самые частые вопросы пользователей, которые касаются устройства, эксплуатации и обслуживания автоматических коробок передач.

Итак, о чем часто говорят/спрашивают мужчины-владельцы автомобилей с автоматическими коробками.

Вопрос дня звучит так: охлаждение акпп / что, у акпп есть охлаждение? / мне советуют дополнительный радиатор для коробки — это надо? /поломки из-за перегрева… это про что?/ производитель всё предусмотрел — не мешайте машине работать… и т.д. и т.д.

Вопросы по устройству системы охлаждения акпп, перегреву, доп.радиаторам и т.д. — мы собрали вместе и решили в нескольких частях познакомить читателей нашего Блога с устройством системы охлаждения акпп, осветить вопросы перегрева и дополнительного охлаждения.В рамках одной статьи — слишком много информации. Подготовим несколько материалов, чтобы было проще “усваивать материал” :).

Итак, в первой части — покажем схему устройства системы охлаждения акпп, основные конструктивные особенности системы охлаждения АКПП.

Большинство гидромеханических кпп (будем говорить именно про самый распространенный тип акпп) — имеют похожую внутреннюю гидравлическую схему. Посмотрите на схему. Схема максимально упрощена для общего понимания).

Масло в корпусе АКПП — находится в поддоне. При работе коробки, масло засасывается насосом через фильтр и поступает в гидро-распределитель (“гидроблок”).Гидроблок распределяет масло — в испольнительные механизмы АКПП, в Гидротрансформатор.

Масло в ГТ — достаточно сильно нагревается и требует дополнительного охлаждения. Горячее масло из гидроблока — по отдельной линии — поступает во внешний охладитель (про конструкции охладителя -далее).Их внешнего охладителя — охлажденное масло -возвращается в коробку и поступает на смазку валов внутри коробки. И далее -сливается в поддон. Примерно так выглядит общая схема движения масла внутри акпп.

На что Важно обратить внимание. В любой коробке — есть внешний охладитель, задача которого — снижать температуру масла в акпп. Температура масла — один из критически важных параметров

Основная проблема в том, что при существенном перегреве — заметно снижается срок жизни масла, масло деградирует.Обратите внимание — масло для смазки подшипником валов — поступает после охладителя, максимально охлажденное

Температура масла — один из критически важных параметров. Основная проблема в том, что при существенном перегреве — заметно снижается срок жизни масла, масло деградирует.Обратите внимание — масло для смазки подшипником валов — поступает после охладителя, максимально охлажденное.

Далее — покажем для понимания — как устроен внешний охладитель и что такое подшипники валов.

Есть несколько основных схем внешнего охладителя.

Вариант 1 — Теплообменник, встроенный в основной радиатор охлаждения.В одном из бачков радиатора охлаждения двигателя — встроен маленький радиатор по которому проходит масло акпп. Масло К и ОТ радиатора — подводится по трубкам. Проходя по своему радиатору, масло отдаёт температуру охлаждающей жидкости двигателя. Такая конструкция теплообменника — усложняет и удорожает конструкцию основного радиатора, появляются длинные дополнительные трубки от акпп к радиатору. В некоторых моделях — при протечке штуцера — может приводить к смешиванию масла АКПП и антифриза!

Вариант 2. Отдельный вынесенный теплообменник. Две трубки — от АКПП, а две трубки — от системы охлаждения двигателя. Внутри теплообменника жидкости не соприкасаются но масло АКПП “отдаёт” часть температуры — антифризу. Установка такого теплообменника — более технологична для производителя. Но также требует дополнительных трубок от АКПП и для антифриза.

Вариант 3. Производитель еще больше упростил конструкцию, убрав трубки подвода масла из АКПП. в корпусе коробки — два отверстия по которым подается и отводится масло. Теплообменник установлен непосредственно на корпусе АКПП. Отверстия на корпусе и отверстия на теплообменнике -совпадают. Так масло попадает в теплообменник. Для антифриза — есть два отдельных штуцера. Конструкция такого теплообменника — самая “экономичная” для производителя. Минимум деталей.

Установка дополнительного радиатора

Проблемы с нагревом АКПП возникают у владельцев таких автомобилей, как Шевроле и ему подобных. Потому что рабочая температура двигателя у этих автомашин достигает 115 градусов. А коробка передач не имеет отдельного радиатора охлаждения масла автоматической КПП. В результате автомат автомобиля, еще не проездив свои законные 60000 километров, начинает пинаться, терять набор скорости, и автовладелец получает полуразрушенную коробку в ремонте.

В таком случае АКПП этого автомобиля спасет установка универсального радиатора АКПП. У машины перестанет нагреваться автомат, когда двигатель автомобиля набирает обороты выше положенных узлов, при которых трансмиссионная жидкость будет оставаться при оптимальной температуре. Увеличится длительность выработки механических деталей, а значит от ремонта и до ремонта автомобиль будет набирать положенное количество километража.

Дополнительные радиаторы подбираются после диагностики на СТО. Необходимо узнать насколько происходит прогрев в коробке, чтобы подобрать максимально точный аппарат.

Виды радиаторов:

НаименованиеКомпанияРазмер (мм)Объем двигателя (л)
Трубчатый, четырех-рядныйHayden, Tranny Cooler222х127х19До 2
Трубчатый, шестирядныйHayden, Tranny Cooler222х190х19До 3
Трубчатый, восьмирядный (требует установку термостата для эксплуатации в зимний период)Hayden, Tranny Cooler308х254х19Свыше 3
ПластинчатыйHayden, Long305х279х19До 6

Читать

Особенности обслуживания и ремонта АКПП u140f (u140e и u240e)

Как установить своими руками

Установка дополнительного радиатора для охлаждения АКПП не займет много времени. И выполнить ее может обычный автолюбитель без обращения в СТО.

Внимание! В качестве дополнительного охлаждающего аппарата необходимо выбрать надежный и качественный прибор. Коротко о них было рассказано в предыдущем блоке

В комплекте с устройством должны продаваться специальные стяжки. К нему покупаются хомуты, переходники, а также специальные шланги, которые выдержат циркуляцию горячей трансмиссионной жидкости.

Установка проходит следующим образом:

  1. Снять передний бампер и левый воздуховод.
  2. Закрепить новый радиатор на охлаждающем устройстве для двигателя с помощью специальных стяжек. Место выбирать следует за решеткой охлаждающего устройства двигателя. От вентилятора он будет обдуваться воздухом.
  3. На трубы, диаметр которых может варьироваться от 3, 8 до 10 мм, надеваются шланги и плотно крепятся хомутами.
  4. Присоединить армированные шланги к заводским через специальные переходники. Если покупать их дорого для автовладельца, то можно попросить друга-токаря выточить переходную трубку.
  5. Долить трансмиссионную жидкость, чтобы полностью заполнить систему маслом.

Дополнительно к радиатору для АКПП можно поставить и термостат. Он поможет охлаждать систему не всегда, а именно в нужный момент.

Внимание! Термостат может заклинить. Тогда ни от него, ни от дополнительного радиатора толку не будет

Более подробно о том, как установить дополнительный радиатор на видео:

Дополнительный термостат

Установка термостата позволит радиатору охлаждения масла АКПП регулировать температуру. Помимо этого, термостат является плюсом при следующих условиях окружающей среды:

  • в зимнее время улучшает прогрев автомата;
  • в летнее время лучше охлаждает масло в коробке.

Принцип действия термостата описан в таблице:

РежимыТемпература маслаКруг работы
ШтатныйДо 75 градусовМалый круг циркуляции. Второй аппарат не зайдествован.
УсиленныйУдержание температуры между 75 и 85 градусамиБольшой круг циркуляции. Задействуется дополнительный радиатор охлаждения АКПП

Читать

Отзыв владельцев об автомате, установленном на Renault Kaptur

Возможные проблемы и их решение

Есть несколько проблем, связанных с системой охлаждения АКПП, которые обычно возникают у тех, кто решил установить дополнительный радиатор.

  • Зимой смазка густеет, а дополнительный радиатор увеличивает время прогрева масла в АКПП. Холодный старт провоцирует ускоренный износ, масло вытекает через выдавленные сальники. Для решения этой проблемы нужно установить термостат. Но всё равно стартовать следует только после прогрева АКПП и ДВС.
  • Нужно чистить дополнительный радиатор, а для этого требуется специальное оборудование. На самом деле очистку можно выполнить с помощью погружного или печного насоса. Второй вариант лучше.
  • После монтажа дополнительного радиатора всё равно температура высокая. Ищите проблему в заклинившем термостате, старой изношенной смазке или в загрязнённой коробке автомат.
  • Для АКПП с дополнительным радиатором нужно намного больше масла. Это обычный миф. Объём увеличится лишь на вместимость радиатора, трубок и шлангов. На практике расходы повышаются незначительно.

Дополнительный радиатор является действительно полезным и эффективным решением при эксплуатации АКПП в тяжёлых условиях

Как работает гидротрансформатор?

Гидротрансформатор состоит из следующих основных элементов:

  • насоса или насосного колеса;
  • турбинного колеса;
  • плиты блокировки;
  • статора;
  • обгонной муфты.

Чтобы понять, как работает автоматическая коробка передач, нужно в целом представлять ее устройство. Так, насос механическим соединением связан с двигателем. Турбинное колесо соединяется с валом КПП при помощи шлицов. При вращении насосного колеса при работающем двигателе создается поток масла, который вращает турбинное колесо гидротрансформатора.

Не помешает знать когда менять масло в автоматической коробе передач.

В этом случае гидротрансформатор выполняет роль обычный гидромуфты, посредством жидкости лишь передавая от двигателя на вал автоматической коробки крутящий момент. При увеличении оборотов двигателя сколь-нибудь существенного увеличения крутящего момента не происходит.

Для преобразования крутящего момента схема автоматической коробки включает статор. Принцип работы заключается в том, что он перенаправляет поток масла обратно на крыльчатку насоса, заставляя ее быстрей вращаться, увеличивая крутящий момент. Чем скорость вращения турбинного колеса по отношению к насосу меньше, тем большая остаточная энергия передается статором посредством возвращаемого масла на насос. Соответственно крутящий момент увеличивается.

Основы работы турбины и насоса АКПП

Турбина всегда вращается медленнее, чем насос. Максимальное соотношение скоростей вращения насоса и турбины достигается при неподвижном автомобиле, уменьшаясь при увеличении скорости транспортного средства (ТС). Связь статора с гидротрансформатором осуществляется через обгонную муфту, способную вращаться лишь в одном направлении.

Лопатки турбины и статора имеют особую форму, за счет чего поток масла перенаправляется на обратную сторону лопаток статора. При этом статор заклинивает и, оставаясь неподвижным, он передает на вход насоса наибольшую энергию масла.

За счет такого режима работы гидротрансформатора обеспечивается максимальная передача крутящего момента. Он увеличивается почти в три раза при трогании автомобиля с места.

При разгоне ТС турбина относительно насоса проскальзывает все меньше до наступления момента, когда колесо статора подхватывается потоком масла, начиная вращаться в направлении свободного хода обгонной муфты. Устройство при этом начинает работать как обычная гидромуфта, не увеличивает крутящий момент. В этом режиме КПД гидротрансформатора не превышает 85%! Такой режим работы сопровождается выделением избытка тепла и повышением расхода топлива.

Назначение блокировочной плиты

Этот недостаток устраняется при помощи специального устройства — блокировочной плиты. Несмотря на механическую связь с турбиной, конструктивно она выполнена так, что может перемещаться вправо и влево. Это устройство включается в работу при достижении автомобилем высокой скорости. По команде устройство управления поток масла меняется таким образом, чтобы он прижимал блокировочного плиту к корпусу гидротрансформатора справа.

При этом турбина и насос связываются друг с другом механически. Для повышения сцепления на внутреннюю сторону корпуса гидротрансформатора наносится специальный фрикционный слой. Таким образом двигатель связывается с выходным валом автоматической коробки. Естественно такая блокировка сразу выключается даже при незначительном торможении автомобиля.

Выше был описан лишь один из способов блокировки гидротрансформатора. Однако любой другой способ преследует ту же самую цель — предотвратить проскальзывание турбины по отношению к колесу насоса. Обычно описанный режим действия в различных источниках называется Lock-Up.

Работу гидротрансформатора для чайников будет проще понять, если вместо турбины и насоса представить два простых вентилятора, один из которых работает от сети, а другой вращается за счет создаваемого первым вентилятором потока воздуха. Только вместо воздуха здесь выступает масло, а лопасти первого вентилятора (насоса в случае АКПП) приводятся в движение не за счет электричества, а за счет механического соединения с валом двигателя автомобиля.

Теплообменник

Конструкция теплообменника для трансмиссионной жидкости может различаться в зависимости от конкретной модели автоматической коробки передач. В большинстве моделей теплообменник автоматической коробки передач располагается в корпусе радиатора двигателя. Подобная конструкция системы охлаждения коробки передач позволяет существенно упростить и повысить эффективность охлаждения трансмиссии. Отдельные модели используют увеличенные теплообменники, которые необходимы для обслуживания автоматических коробок передач с увеличенным количеством шестерёнок. Такие коробки передач предназначается в большей степени для мощных дизельных автомобилей, имеющих увеличенный крутящий момент.

Теплообменник АКПП

Автовладелец должен пристально следить за техническим состоянием системы охлаждения коробки передач. Загрязненный теплообменник может привести к существенному ухудшению эффективности охлаждения рабочей жидкости, а наличие загрязнений внутри корпуса теплообменника приведёт к падению давления внутри системы охлаждения. Именно поэтому рекомендуется не только производить регулярную замену смазывающей гидравлической жидкости в коробке передач, но и выполнять механическую очистку радиатора с теплообменником системы охлаждения. Последняя достаточно часто забивается грязью и пухом. Как результат эффективность охлаждения существенно уменьшается.

Проверка патрубков системы охлаждения

Не лишним будет при проведении сервисных работ проверить состояние патрубков системы охлаждения коробки передач. В процессе эксплуатации автомобиля такие патрубки могут терять свою эластичность и покрываться слоем отложений. Рекомендуется заменять патрубки системы охлаждения автоматических трансмиссий спустя 100 – 150 тысяч километров пробега. Тем самым вы сможете защитить себя от подтёков охлаждающей трансмиссионной жидкости, которые могут возникать при нарушении герметичности магистрали системы охлаждения.

Засорение теплообменника

При засорении теплообменника могут появляться остальные проблемы с работой гидротрансформатора. Появляется это в проблемах с переключением передач. Отмечается частичная или же полная блокировка работы гидротрансформатора. В данном случае автомобиль при смене режимов работы коробки передач управляющая автоматика будет глушить двигатель. В процессе эксплуатации автоматической коробки передач в охлаждающей жидкости скапливаются продукты износа, что в свою очередь может привести к заклиниванию клапана магистрали охлаждения. В данном случае риск выхода из строя автоматической коробки передач по причине перегрева возрастает. Именно поэтому необходимо следить за состоянием клапана и качеством охлаждающей жидкости.

Как чистить теплообменник?

Очистка теплообменника и замена охлаждающей жидкости не представляет какой-либо сложности. При должном опыте работы и при наличии специального оборудования вы с лёгкостью сможете провести очистку теплообменника самостоятельно. Вам необходимо отключить магистраль от системы охлаждения автоматической коробки передач. Трубка охлаждения акпп может быть отключена только на неработающей машине. К патрубкам радиатора подключаются шланги от аппаратуры очистки. Через теплообменник специальным аппаратом под высоким давлением пропускается активная жидкость, которая позволяет вымывать из теплообменника продукты износа, шлаковые отложения, сгустки старого масла. После этого вам необходимо отключить аппарат очистки и подключить к патрубкам теплообменника воздушный компрессор. Под высоким давлением теплообменник просушивается, после чего его можно подключать к системе охлаждения автоматической коробки передач.

Как продлить жизнь АКПП?

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
