Все про разболтовку колесных дисков

В чём опасность

О стилях колесных дисков для bmw (бмв) Использование шин, не соответствующих по размеру конструкции автомашины, может привести:

  • к образованию погрешностей в измерениях таких приборов, как спидометр и одометр. Закономерность измерения данных приборов следующая: чем больше ширина колеса, установленного на транспортном средстве, тем больше максимальная скорость автомашины и меньше динамика его разгона и наоборот
  • к возникновению поломок. Колеса большего размера могут привести к выходу из строя рулевого управления и некоторых узлов подвести. Разбитая подвеска или проблемы с рулем так же могут стать причиной дорожного происшествия
  • к потере колеса при езде, что может причинить вред не только собственному автомобилю, но и иным участникам дорожного движения
  • к снижению/увеличению клиренса. Установка колесных дисков меньшего диаметра может стать причиной повреждения автотранспортного средства в результате постоянного взаимодействия с бордюрами. Увеличенный клиренс становится причиной дополнительного расхода топлива

Таким образом, использование колесных дисков большего или меньшего размера приведут к снижению общего уровня безопасности при эксплуатации транспортного средства и снижению срока службы техники.

Разболтовка колесных дисков разных моделей

На автомобильном рынке представлено всего три вида колесных дисков: кованые, литые и штампованные.

Самыми популярными являются штампованные(стальные), т.к

привлекают внимание покупателей с помощью низкой цены. Также преимуществом таких дисков является то, что при возникновении вмятины ее легко рихтовать. Материал не требует дорогостоящей сварки и редко растрескивается

Материал не требует дорогостоящей сварки и редко растрескивается.

Имея высокую прочность штампованный диск выдерживает любое столкновение, поэтому в этом случае рихтовка считается допустимой. При разболтовке необходимо следовать нормативным показателям.

Литые диски отличаются небольшим весом, при эксплуатации они недолговечны. С помощью специальных таблиц определяется совместимость разболтовки. При этом не стоит забывать и о штатных нормативах.

Наиболее прочные из всех дисков – кованые. Их сложно повредить, благодаря их жесткости, проблематично будет даже оставить вмятину. Отличительной чертой этой модели является надежная защита от коррозии. При возникновении вмятины следует обратиться на сервисную станцию, где ее устранят с помощью прокатки.

Полная и сокращенная формула разболтовки

Как правило, на колесах с завода указывается полная формула, отображающая все необходимые параметры. В разговорной речи автолюбители чаще пользуются коротким и узнаваемым обозначением, которое не дает полного представления о продукте. Рассмотрим каждую из формул по отдельности.

Сокращенная

Сокращенная формула для определения измеряемых показателей называется PCD (Pitch Circle Diameter). Она включает в себя два размера и выглядит следующим образом: 4ˣ98 (разболтовка колесных дисков для ВАЗ-2110). Цифра «4» здесь обозначает количество вырезок под болты, цифра «98» — результат поперечного измерения их окружности.

Распространенные значения PCD: 98, 100, 108, 112, 114.3, 120, 130, 139.7.

Сокращенная формула позволяет подобрать требуемую запчасть, которую можно установить на автомобиль. Однако неправильная разболтовка по другим параметрам не позволит полноценно эксплуатировать транспортное средство.

Полная

Как узнать разболтовку по полной формуле, которая указывается на диске в заводских условиях и имеет следующий формат: 7.5 Jˣ15 H2 5ˣ100 ET 40 D 54.1? Рассмотрим, что обозначает каждая буквенно-цифровая группа этой кодировки.

  1. 7.5 JX 15 – ширина обода 7.5 дюйма, диаметр 15 дюймов. Буква «X» свидетельствует о том, что диск литой или кованный, буква «J» — что продукция должна применяться только на моноприводных машинах (маркировка для полноприводных авто — JJ).
  2. H2 – количество концевых выступов (хампов), предназначенных для удержания бескамерной шины. Возможны варианты с одним выступом («Н1») или без них («АН»). Hump (бугор, возвышение) – обеспечивает надежную фиксацию шины в поворотах, позволяет избежать разгерметизации.
    МаркировкаРасшифровка
    HHump
    H2Double Hump
    FHFlat Hump
    FH2Double Flat Hump
    CHCombination Hump
    EH2Extended Hump
    EH2+Extended Hump 2+
    AHAsymmetric Hump
  3. PCD 5ˣ100 – формула разболтовки, рассмотренная в предыдущем подпункте этой статьи.
  4. ET 40 (сокращение от немецкого Einpress Tief) – показатель вылета. В приведенном примере обозначен положительный вылет 40 мм. Если вылет отрицательный, перед цифрой ставится знак «-», если нулевой – знак «0». Величина вылета определяет где будет находится привалочная плоскость. Отклонение от рекомендуемых производителем значений приводит к изменению направления и величины сил, которые воздействуют на подвеску.
  5. D 54.1 – диаметр ступичного отверстия в мм (DIA).

Как узнать разболтовку диска на 4 болта

Как узнать разболтовку диска на 4 или 6 болтов. Этот способ подходит только для дисков с четным числом отверстий. Для этого необходимо измерить расстояние от крайней точки двух противоположных отверстий. К примеру, у ВАЗ 2104 этот параметр составляет 85 мм. Далее измеряем диаметр посадочного отверстия, у данной модели – он равен 13 мм. Складываем оба полученных значения – получаем 98 мм. Итого, PCD ВАЗ 2104 равен 4×98 мм. Можно упростить проведение измерение, проведя измерения сразу от краев крепежных отверстий. Однако этот метод не отличается особой точностью.

Особенности разболтовки дисков разного типа

На рынке встречаются колесные диски следующих разновидностей:

Как узнать разболтовку штампованных дисков? Стальные диски – наиболее распространенный вариант, это связано со стоимостью подобных моделей, а также возможностью проведения рихтовочных работ. Разболтовка такого диска должна точно соответствовать установленным производителем нормативам.

Литые диски считаются не такими долговечными. Поскольку легкосплавные металлы характеризуются меньшей прочностью, к подбору комплектующих необходимо подходить особенно тщательно. Как узнать разболтовку литого диска? Для этого используется тот же метод, что и для других разновидностей.

Кованые диски считаются самыми прочными и тяжелыми. Изготавливают их в специальных цехах по технологиям схожим с теми, что применяются в авиастроении. Они хорошо переносят прямые удары. Автомобилисты часто их ставят для езды в экстремальных условиях.

Как правильно выбрать автодиски на Соболь 44

Так, диск колесный «Соболь» в подобной комплектации обладает следующими характеристиками:

  • Почти все колёса выпускаются в штампованном варианте, причём колпаки при эксплуатации по назначению вовсе не потребуются, так как они слетят на первом же бездорожье.
  • Многие диски комплектуются бедлоками — особыми усиленными стальными шайбами на болтах, которые устанавливаются на внутренней и наружной частях дисков для того, чтобы предотвратить соскакивание покрышки даже при нулевом давлении.
  • Максимальный радиус колеса, рекомендуемый к использованию, — это R16, потому что при данных дисках можно применять резину с высоким профилем, до 90 мм с огромным протектором, который может преодолевать самую липкую грязь или рыхлый снег. Происходит это благодаря не только широкой поверхности покрышки, но и высокой боковой резиновой части.


«Соболь» вездеход Диски на «Соболь» необходимо подбирать не только из условий низкой цены, но и практичности. Дело в том, что коммерческая деятельность, сопряжённая с перевозками, не может быть эффективной при неисправном транспорте, и все механизмы на авто должны работать как часы. Если же водителям приходится постоянно обслуживать диски, латать шины, выправлять металлические части, то убыток от этих работ будет гораздо больше, чем разница в цене при покупке дорогих либо дешёвых изделий.

Отправился на вулканизацию устанавливать диски, резину планировал натянуть стандартную, Быстрица 225/75, резина благополучно села, но вот гайки не лезли и не позволяли закрутить диск. Пришлось поехать за гайками. В одном из магазинов нашлись вот такие красивые никелиованные гайки. По негуманной цене 1600 рублей.

Чем опасна неправильная разболтовка

При подборе PCD следует четко соблюдать замеры для вашей модели автомобиля. Например, значения в 98 и 96 мм находятся близко друг к другу, но предназначены для разных дисков.

Диск с неправильным PCD легко встанет на ступицу, но колесо будет установлено неровно относительно оси. Из-за этого не получится достичь нужного уровня затяжки болтов, а это приведет к разбалансировке и негативному влиянию на ходовые качества автомобиля.

Основная опасность кроется в невозможности на глаз определить неправильную разболтовку. Последствия проявляются только во время езды:

  1. При наезде на ямы подкрылки цепляют колеса в местах соединения бампера и крыла.

  2. Сильнее ощущаются неровности дороге из-за ужесточения подвески.

  3. Слышен отчетливый стук колес во время езды, который приводит к локальному неравномерному износу шин.

  4. Элементы подвески подвергаются дополнительной нагрузке, делая чувствительность руля более слабой.

  5. Теряется надежность крепления колеса, впоследствии приводящая к его потере во время езды.

  6. Подвеска быстрее приходит в негодность.

  7. Непредвиденное изменение дорожного просвета из-за разбалансировки развала-схождения.

Как измерить разболтовку дисков

Для изменения разболтовки дисков определитесь с точным количество крепежных отверстий под болты или гайки. Так как для разного количества отверстий применяется разный способ измерения.

Для уточнения разболтовки диска ознакомьтесь с техническими данными модели. В случае отсутствия информации рассчитать разболтовку можно самостоятельно:

1. Измерьте линейкой расстояние между дальними стенками соседних отверстий в миллиметрах, а потом добавьте к этому числу их диаметр. Вы получите расстояние которое будет равняться “N”.

2. Смотрим на количество отверстий и в зависимости от их числа умножаем получившийся “N” на нужный коэффициент.

  • 3 отверстия – 1,55

  • 4 отверстия – 1,414

  • 5 отверстий – 1,701

  • 6 отверстий – 2

  • 10 отверстий – 3,326

3. После проведенных вычислений при получении дробного числа, округлите результат в большую сторону.

Формула расчета разболтовки:

PCD=Nx(коэффициент)

Иногда автомобильные компании не используют некоторые размеры разболтовок, например, Mercedes. В их спецификации отсутствует размер 111, поэтому если в ваших расчетах он получился таким, то округлите число до 112. Диапазоны возможных размеров для других марок узнайте заранее перед расчетами.

Помните, самостоятельное вычисление разболтовки проводится скорее для проверки и перестраховки, так как существует таблица совместимости. Она помогает вычислить PCD по марке и модели автомобиля.

Разболтовка колесных дисков.

Очень часто автовладельцам приходится самим определять разболтовку дисков. Если количество крепежных болтов определить сможет каждый, то диаметр окружности их расположения установить гораздо тяжелее. КАРТИНКА

Рассмотрим более понятный способ расчета. Для наглядности смотрите на рисунок. Итак, нам необходимо узнать величину А. Берем штангенциркуль и измеряем расстояние между стенками соседних отверстий. Теперь к этому числу суммируем диаметр самого крепёжного отверстия. В результате получилась дистанция между центрами соседних отверстий. Формулы используются зависимо от числа отверстий на диске. Итоговая величина В является PCD.

Разболтовка дисков считается фактором, которой тем или иным образом влияет на безопасность движения. Вот почему не нужно им пренебрегать. Если соответствия не будет, то колесо неточно установится по оси и как результат не получится требуемый момент затяжки. И может визуально заметить отклонения от нормы крайне сложно, но при езде у такого колеса будет увеличенное биение. По истечении какого-то времени это деформирует детали рулевого механизма, а также подвески. Бывают и такие случаи, когда при езде полностью откручивается колесо.

Есть такие автолюбители, которые подгоняют разболтовку диска, у которого диаметр (PCD) чуточку больше исходного. В таком случае для установки применяют специальные центровочные кольца. Данная методика имеет своих приверженцев и противников. Не следует проводить эксперименты, если не уверены в безопасности движения. Поскольку в случае неудачи никакая роскошь внешнего вида не стоит полученных потерь.

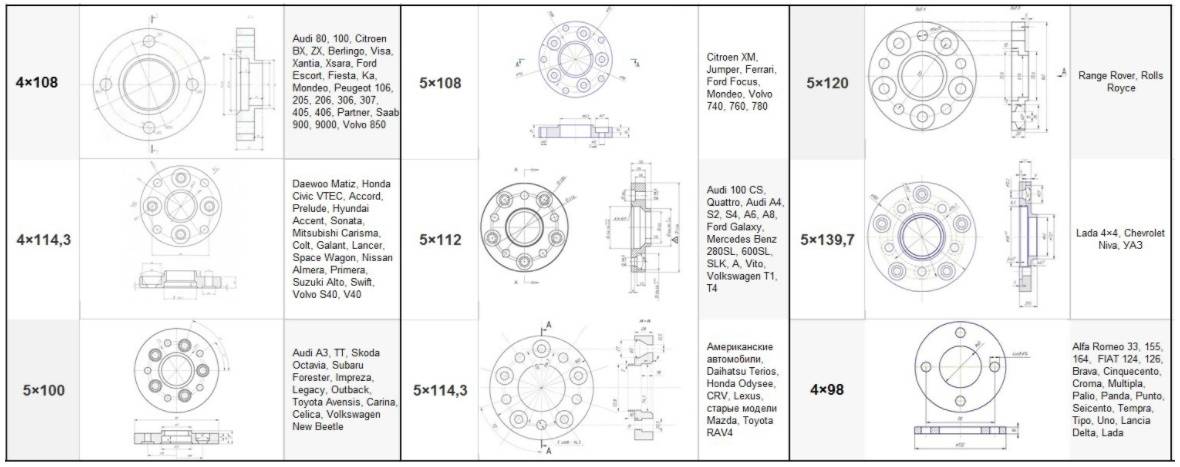

Ниже приведем таблицы совместимости дисков (PCD, ET и DIA) для определенных марок машин. Однако данные таблиц можно применять только в качестве ознакомления. Прежде чем приобретать колесные диски уточняйте более конкретную информацию у специалистов либо продавцов.

Таблица разболтовки дисков автомобилей Ауди

Таблица разболтовки дисков автомобилей БМВ

Таблица разболтовки дисков автомобилей Daewoo

Таблица разболтовки дисков автомобилей Форд.

Таблица разболтовки дисков автомобилей Hyndai

Таблица разболтовки дисков автомобилей отечественного автопрома.

По технологии производства различают кованые, стальные и литые диски. Наиболее популярны стальные диски, поскольку они характеризуются относительно приемлемой стоимостью и способностью к рихтованию. Данная особенность гарантирует высокую стойкость при ударах, в результате которых они не лопаются.

Что касается литых дисков, то они довольно легкие. Их масса является главным достоинством. Но есть и свои недостатки. Один из которых – подверженность коррозии. Увы, от такой напасти не спасают даже специальные покрытия.

Кованые диски в свою очередь довольно жесткие и надежные. Они никогда не лопаются, не требуют дополнительных средств защиты, а при деформации такая разновидность дисков легко поддается ремонту.

Показатели размеров

Приобретая автомобиль, особенно первый, владелец редко задумывается о том, что выбирать колеса следует осмотрительно. Комплекты на рынке часто отличаются, поскольку созданы для разных машин, хотя видимых расхождений может и не быть.

Чтобы подбор был точным, а колеса подошли машине, учитывается ряд размеров. При ошибке в определении одного из них, диски не удастся установить, но даже в случае успеха эксплуатация машины станет небезопасной. Прежде чем замерять разболтовку, следует разобраться, что в нее входит. В числе основных размеров:

  • количество отверстий для монтажа колеса (в маркировке обозначается как LZ);
  • расстояние между дырками для вкрутки;
  • диаметр окружности, по граням которой сделаны отверстия для болтов (в маркировке диска обозначается как PCD);
  • показатель ступичного окна (узнать его можно по цифре DIA);
  • степень вылета диска (за нее отвечает маркировка ET).

Каждая из характеристик имеет значение в рамках выбора дискового набора. Их учет становится обязательным, если колеса приобретаются дистанционно — при несовместимости нужно будет тратить время на общение с продавцом, возврат товара, поиск нового комплекта.

На легковых машинах обычно используется 3-6 болтов на каждом диске, что намного меньше, чем у грузовиков. Учитывая диаметр и вес их колес, на закрепление каждого требуется 12-15 болтов.

Определить точное количество крепежных элементов, необходимых для монтажа колес, можно при взгляде на стоковые диски. Путем простого осмотра станет понятно, сколько гнезд в колесе и сколько болтов для них необходимо.

Разболтовка колесных дисков

Если вы решили произвести смену колес на своем автомобиле на новые литые диски или же просто планируете сезонную смену колес, то вам необходимо учесть такой параметр, как разболтовка дисков. Что это значит.

В разболтовку входит несколько параметров, таких как:

  • количество отверстий диска под ступичные болты, маркировка LZ (т.е те болты, которыми мы прикручиваем колесо). Их количество как правило от трех до шести для легковых автомобилей;
  • отверстия находятся на строго определенном расстоянии между собой;
  • отверстия расположены на определенном диаметре, заданным на заводе изготовителе. Как правило данный параметр обозначается как PCD. (иными словами это диаметр окружности, на которой расположены отверстия для болтов) Рассмотрим пример: 5х112 — это значит 5 болтов, расположенных на окружности, с диаметром 112 в миллиметрах.

Зачем знать разболтовку

Знать эти параметры нужно вот зачем. Мы устанавливаем диск на ступицу и затягиваем крепёжные гайки с усилием 62–77 Нм чётко по требованиям завода. Однако при установке диска производитель оставляет некоторый зазор между шпилькой и посадочным отверстием, то есть, шпилька и отверстие имеют определённый зазор, который при затяжке выбирается конусными гайками и конусными отверстиями на дисках.

Если же нам попадётся диск с разболтовкой 5х140,5, разницу в миллиметр на глаз мы не ощутим. При этом колесо может нормально одеться на шпильки. Однако в тот момент, когда мы начнём затягивать гайки, точно по конусу затянется только одна из пяти, а остальные будут либо недожаты, либо колесо установится с небольшим перекосом. Чем это может закончиться, понятно — вибрация колеса на скорости, вероятность откручивания диска на ходу. Заметьте, это из-за одного миллиметра несовпадения в параметре PCD.

Определение разболтовки

Очень часто автовладельцам приходится самим определять разболтовку дисков. Если количество крепежных болтов определить сможет каждый, то диаметр окружности их расположения установить гораздо тяжелее.

Рассмотрим более понятный способ расчета. Для наглядности смотрите на рисунок. Итак, нам необходимо узнать величину А. Берем штангенциркуль и измеряем расстояние между стенками соседних отверстий. Теперь к этому числу суммируем диаметр самого крепёжного отверстия. В результате получилась дистанция между центрами соседних отверстий. Формулы используются зависимо от числа отверстий на диске. Итоговая величина В является PCD.

Итоговая величина В является PCD

Разболтовка дисков считается фактором, которой тем или иным образом влияет на безопасность движения. Вот почему не нужно им пренебрегать. Если соответствия не будет, то колесо неточно установится по оси и как результат не получится требуемый момент затяжки. И может визуально заметить отклонения от нормы крайне сложно, но при езде у такого колеса будет увеличенное биение. По истечении какого-то времени это деформирует детали рулевого механизма, а также подвески. Бывают и такие случаи, когда при езде полностью откручивается колесо.

Есть такие автолюбители, которые подгоняют разболтовку диска, у которого диаметр (PCD) чуточку больше исходного. В таком случае для установки применяют специальные центровочные кольца. Данная методика имеет своих приверженцев и противников. Не следует проводить эксперименты, если не уверены в безопасности движения. Поскольку в случае неудачи никакая роскошь внешнего вида не стоит полученных потерь.

Величина вылета диска

Вылет является одним из важнейших критериев для подбора дисков. Он определяет расстояние между вертикальной осью симметрии диска и плоскостью соприкосновения диска к ступице.

Вылет определяет расстояние между вертикальной осью симметрии диска и плоскостью соприкосновения диска к ступице

Дисковый вылет бывает:

  • положительным (вертикальная ось диска расположена сзади привалочной плоскости);
  • нулевым (ось диска накладывается на привалочную плоскость);
  • отрицательным (ось диска располагается спереди привалочной плоскости).

Параметры вылета дисков строго регламентированы заводом-изготовителем автомобиля, и напрямую связаны с кинематикой подвески. Изменение штатной величины вылета допускается не более чем на 5 мм.

Особенности маркировки

Для замены стандартных дисков в авто на новые необходимо учитывать ряд нюансов для правильного выбора. При покупке всегда смотрите на маркировку детали.

В — ширина диска; D — диаметр диска; ET — вылет диска; С — диаметр привалочной плоскости; DIA — диаметр центрального отверстия; PCD — диаметр окружности центров крепёжных отверстий

На диск может быть нанесена следующая информация: 8.5Jx18 H2 5×120 ET20 d74.1. Рассмотрим подробнее, что могут обозначать указанные числа:

  • 8.5 – ширина колёсного диска, которая определяется в дюймах. В основном данный параметр обозначается буквой W;
  • 18 – диаметр колёсного диска, обозначается буквой D и измеряется в дюймах;
  • 5х120 – информация о количестве посадочных болтов и о диаметре отверстий, в которые они посажены. В основном диаметр измеряется в миллиметрах. В нашем случае в диске используется пять посадочных болтов, диаметр каждого болта – 120 мм;
  • ET20 – параметр вылета диска. Вылет диска – расстояние между плоскостью, которая прижимает колёсный диск к ступице, и осью симметричности диска. Данный параметр измеряется строго в миллиметрах, в нашем случае вылет диска составляет 20 миллиметров;
  • d74.1 – обозначение диаметра центрального отверстия, измеряется в миллиметрах. Бывают случаи, когда производители дисков из лёгких сплавов увеличивают данный параметр. Для того, чтобы произвести центровку диска, необходимо использовать специальные диски. Они обеспечивают надёжную фиксацию диска, за счёт чего отсутствует вибрация при движении транспортного средства.

В указанной маркировке есть и ряд дополнительных параметров, однако они в основном интересны только профессионалам и для рядового автомобилиста никакой смысловой нагрузки не несут. Речь идёт о:

  • J – информация о виде конструкции закраин у обода колёсного диска. Также может быть обозначен буквами JJ, K, JK, B, P и D, в зависимости от особенностей параметра;
  • H2 – информация о конструкции кольцевых выступов на ободе. Данный параметр также может обозначаться аббревиатурой H, H2, FH, FH2, CH, EH2, EH2+.

Остановимся подробнее на указанных параметрах. Единственное, что не требует расшифровки – это ширина и диаметр диска, данные параметры понятны и начинающим автомобилистам.

Диаметр окружности, на котором располагаются крепёжные болты, обозначается аббревиатурой PCD. В случае необходимости данный параметр можно рассчитать самостоятельно, даже не снимая колеса с автомобиля. Для измерения понадобится обычная линейка – с помощью неё проводится измерение расстояния между центрами двух ближайших крепёжных болтов.

Определённое расстояние пригодится для расчёта PCD. Для проведения расчёта параметра выбирайте одну из предложенных формул в зависимости от количества крепежей:

  • 3 отверстия: PCD=X*1.154;
  • 4 отверстия: PCD=X*1.414;
  • 5 отверстий: PCD=X*1.701;
  • 6 отверстий: PCD=X*2;
  • 10 отверстий: PCD=X*3.326.

Автомобилисты, в основном начинающие, совершают ошибку, игнорируя важность высокой точности параметра PCD. Диаметр отверстия для крепёжного болта часто имеет допуск. Это часто становится причиной того, что диск всего на пару миллиметров не соответствует штатным параметрам

Это часто становится причиной того, что диск всего на пару миллиметров не соответствует штатным параметрам.

Невооруженным взглядом расхождение незаметно, но допускать его строго запрещено. Разница в расстоянии приведёт к тому, что лишь одна из всех крепёжных гаек на диске будет затянута полностью и правильно, а гайки в других отверстиях окажутся перекошенными. Исход у такого крепления один – колесо неплотно ляжет на ступицу, в итоге во время движения авто будет слышен стук, а гайки со временем начнут раскручиваться.

Таблицы совместимости для разных автомобилей

Для удобства подбора колёсных дисков, ниже мы разместим таблицы совместимости для некоторых марок автомобилей

Данные таблицы содержат лишь общую информацию, и перед покупкой обязательно следует обращать внимание на маркировку и прочие параметры

Колёсные диски следует подбирать по параметрам совместимости, а не по эстетическим характеристикам. Следите за тем, чтобы абсолютно все параметры соответствовали штатным, чтобы не подвергать опасности жизни участников дорожного движения.

Колесные диски – это важная техническая составляющая любого автомобиля, отвечающая за маневренность и легкость хода. Недостаточно выбрать первый попавшийся вариант диска, так как следует побеспокоиться о соотношении требований того или иного производителя транспортного средства и возможностей автовладельца.

Разболтовка – это ключевой параметр, нуждающийся в тщательном рассмотрении с целью обеспечения легкости при последующем монтаже.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Как правило, показатель разболтовки укладывается самим производителем колесных дисков, но если данная информация отсутствует, то важно прибегнуть к самостоятельному подсчету, что трудно и долго, но все же реально

Дополнительно представлены схемы и таблицы с расшифровкой, чтобы понять, что означает получившийся вариант и как его использовать на практике

Как правило, показатель разболтовки укладывается самим производителем колесных дисков, но если данная информация отсутствует, то важно прибегнуть к самостоятельному подсчету, что трудно и долго, но все же реально. Дополнительно представлены схемы и таблицы с расшифровкой, чтобы понять, что означает получившийся вариант и как его использовать на практике

Разболтовка – это показатель диаметра болтов, которые применяются для установки колеса. Колесные диски разных производителей имеют свои показатели разболтовки, поэтому необходима повышенная внимательность при учете требований определенной марки автомобиля. Как правило, они прописываются в книжке сервисного обслуживания для удобного использования информации на практике.

Параметры разболтовки для автомобилей «Опель»

Параметры детали для машин марки Opel

Чтобы не измерять все параметры, часть из них можно прочитать в инструкции по эксплуатации по автомобилю. Данная информация также указана на запасном колесе. Это можно сделать в том случае, если машина укомплектована литым (из алюминиевого сплава) полноразмерным запасным колесом (таким же, как и все остальные колеса, которые установлены на машине).

Диаметр диска всегда указывается на боковой части покрышки. К примеру, можно рассмотреть модель с размерностью 205/55 R16. Число, которое стоит после буквы R, обозначает диаметр диска в дюймах. В данном примере диаметр равен 16 дюймам (буква R на боковине покрышки обозначает не радиус, а радиальную конструкцию корда).

Важно!
Для определения нужно достать колесо из багажника. На внутренней стороне конструкции указаны все сведения.. Если же машина укомплектована «докаткой», то необходимо снять одно колесо с авто

Это касается тех автомобилей, на которых установлен колесный литой диск

Если же машина укомплектована «докаткой», то необходимо снять одно колесо с авто. Это касается тех автомобилей, на которых установлен колесный литой диск.

Размеры шин определяются следующим образом: 205/70 R16. 205 — ширина шины в миллиметрах, 70-процентное отношение высоты профиля покрышки к ее ширине, R16 — диаметр шины в дюймах.

Размеры авто диска: 6.5 — 16 ET38, 6.5 — ширина обода диска, также измеряется в дюймах, 16 — диаметр обода диска в дюймах, ET38 — вылет диска: расстояние между плоскостью крепления диска колеса и плоскостью симметрии обода, мм.

PCD (Сверловка): 5*105 — количество крепежных отверстий * диаметр окружности центров отверстий, измеряется в мм.

Dia (Диаметр): 56.6 — диаметр центрального отверстия под ступицу, измеряется в мм.

Все двигатели, кроме 1.6 турбо.

R16:

  • Размеры: 6,5J*16 вылет 39.
  • Разболтовка: 5*105.
  • ЦО: 56,6.

R17:

  • Размеры: 7J*17 вылет 42.
  • Разболтовка: 5*105.
  • ЦО: 56,6.

R18:

  • Размеры: 7,5J*18 вылет 42.
  • Разболтовка: 5*105.
  • ЦО: 56,6.

R19:

  • Размеры: 8J*19 вылет 46.
  • разболтовка: 5*105.
  • ЦО: 56,6.

В завершение следует отметить, что эти характеристики важны при замене старых конструкций. Согласно параметрам, вся маркировка колесных конструкций стандартна и едина как для штампованных, так и для литых дисков.
