Как отрегулировать карбюратор «Солекс»

Режим холостого хода — второй этап

Завершив настройку уровня топлива в поплавковых камерах, двигатель снова подвергается прогреву, приходя в рабочее состояние. Дальнейшая работа происходит таким образом:

Обнаруживается винт качества смеси, располагающийся в углублении нижней части карбюратора, а затем заворачивается до самого упора против часовой стрелки.
Во время закрутки указанной детали очень важно контролировать собственную силу, так как чрезмерное упорство способно привести к резьбовому срыву.
Делается пять или шесть оборотов по часовой стрелке, чтобы выкрутить винт.
Двигатель снова заводится, а подсос убирается.
Винт количества позволяет задать минимальную частоту для работы мотора без помех.
Если прибор работает исправно, то обороты совершаются в количестве от пятисот штук в минуту до одной тысячи двухсот.
Винт качества заворачивается в достаточно медленном темпе до начала неустойчивой моторной работы.
Затем за один или полтора оборота он вновь отворачивается назад для стабильной частотной деятельности.
Обороты холостого хода регулируются винтом количества в пределах от восьмисот пятидесяти до девятисот штук в минуту, если не удаётся наладить процесс, то на помощь приходит винт качества.

Внимание!

Итогом настройки холостого хода является грамотное соотношение, где работа мотора выполняется предельно устойчиво и с разрежением, носящим минимальный характер.

Установка уровня поплавковой камеры

В первую очередь, необходимо обратить внимание на уровень топлива в поплавковой камере. Процедура регулировки следующая:

Процедура регулировки следующая:

Необходимо завести двигатель и аккуратно подавать газ, чтобы проверить эффективность работы карбюратора;
Снимаем воздушный фильтр с карбюратора и топливный шланг.
Отвинчиваем 5 болтов и снимаем крышку карбюратора. Обязательно вертикально, дабы не повредить его поплавки. Размещаем данную крышка на какой-либо ровной поверхности.
При снятии крышки карбюратора уровень топлива должен быть на отметке красных линий. Необходимо измерить глубину топлива. Этот показатель должен составлять около 29 мм. Процедуру следует проводить сразу после снятия крышки карбюратора, поскольку бензин имеет свойства испаряться.
Необходимо отрегулировать высоту поплавков. Измеряем расстояние от картонной прокладки крышки карбюратора до верхней части каждого поплавка.
Рекомендуемый показатель составляет 34 мм. При необходимости нужно подгибать рычаги и язычок поплавка.
Приступаем к регулировке полного хода поплавков. Допустимый подъем нижнего угла поплавка составляет 15 мм, а полный ход поплавка – 25 мм

Обратите внимание, чтобы кромки поплавков находились параллельно привалочной поверхности крышки.

Установка холостого хода

После установки уровня в поплавковой камере собираем карбюратор и прогреваем двигатель автомобиля до рабочей температуры. В данном видео, вам расскажут и покажут как устанавливается холостой ход в карбюраторе Солекс, а так же основные причины его отсутствия.

Далее глушим его и проводим следующие операции:

  • При помощи плоской отвертки необходимо закрутить винт качества смеси до упора (позиция 7).
  • Отворачиваем его с этого положения на 4 – 5 оборотов назад.

Запускаем двигатель, при этом не забудьте полностью убрать подсос, и при помощи винта количества смеси (позиция 6) устанавливаем минимальные обороты двигателя около 800 в минуту, чтобы двигатель работал устойчиво.

Закручиваем винт качества смеси, пока двигатель не начнет работать неустойчиво. После отворачиваем его назад на 0,5 – 1 оборот, что должно привести работу двигателя в относительно устойчивое положение.

Винтом количество смеси устанавливаем обороты двигателя около 800 – 900 в минуту. Если двигатель начинает глохнуть, то открутите еще немного винт качество смеси.

При установке холостого хода могут возникнуть некоторые проблемы:

Двигатель не сбрасывает обороты при закручивании винта количество смеси (в канал холостого хода попадает очень много топливо и данный винт не может его перекрыть).

Причины:

  • установлены большие жиклеры;
  • плохо закручен электромагнитный клапан, и топливо подсасывает мимо жиклера;
  • деформация посадочного места жиклера или его самого.

Так, к примеру, если при снятии провода с электромагнитного клапана двигатель глохнет, то это означает, что установлен слишком большой жиклер.

Как настроить холостой ход

Регулировка холостого хода (РХХ) проводится при появлении поломок в работе мотора – если он не запускается, глохнет после запуска и других проблемах. Также РХХ рекомендуется выполнить после замены или ремонта карбюратора.

Для РХХ вам понадобится:

  1. Тахометр – с его помощью определяют частоту вращения коленвала. Регулировать ее можно на слух, но с этим могут справиться только опытные автолюбители.
  2. Шлицевая отвертка – чтобы вращать винт регулировки качества/количества смеси. Ширина отвертки – 3 мм.

Подготовка к РХХ:

  1. Прогрейте двигатель до 85-90°С.
  2. Утопите рычаг «подсоса» до упора, она должна быть открыта на 100%.
  3. Заглушите двигатель и подключите тахометр. Перед этим прочтите инструкцию к прибору и действуйте по ней.
  4. Запустите двигатель и включите дальний свет и обогрев – чтобы в сети была нагрузка.

Оптимальные обороты ХХ для моторов с Solex – 750-800 об/мин. Вращайте винт «количества» топливной смеси и выставьте указанную выше частоту коленвала. Если не удается выставить нужную частоту вращения, придется регулировать еще и винт «качества» топливной смеси.

На заметку!

На винте «качества» топливной смеси может стоять заглушка из пластмассы – ее перед регулировкой надо убрать – проколоть ее шилом и вытащить крючком или саморезом.

Регулировка ХХ проводится трижды. При отсутствии результата повторяют ее еще 2-3 раза. Перед началом работ проверьте, правильно ли выставлено зажигание и исправность проводки, не подсасывается ли посторонний воздух в карбюратор.

Порядок регулировки:

  1. При помощи шлицевой отвертки вращайте винт «качества» топлива. Выставьте максимальную частоту вращения коленвала. Вращайте винт вправо-влево, пока не найдете нужное положение. Определит его на слух или с помощью тахометра.
  2. Вращайте винт «количества» ТС. выставьте 900 об/мин. Если крутить его по часовой стрелке, то заслонка приоткрывается и обороты возрастают, в обратную сторону – падают. Ищите оптимальное положение винта.
  3. Крутите винт «качества», чтобы выставить 800 об/мин.

При необходимости повторите настройку. Если вы меняете старый карбюратор на новый, или вы его разбирали, ремонтировали, то прежде чем начать регулировку, заверните винт «качества» до максимума, а потом выверните его на 3-4 оборота.

Окончив регулировку, подавите на газ – мотор должен без сбоев наращивать частоту вращения коленвала, а при ее отпускании он не должен глохнуть. Если имеются «провалы», повторите настройку или повращайте винт «качества» смеси. Увеличьте обороты ХХ до 900 об/мин.  Если подкрутить винт «качества» по часовой стрелке, сокращается концентрация СО до 1,5%.

Устройство карбюратора солекс 21083 для автомобилей ВАЗ

За время производства этой марки сменилось несколько модификаций. Базовой моделью сейчас является Солекс 21083, поэтому рассматривать устройство карбюратора этого типа имеет смысл рассматривать именно на её примере.

  • основной корпус, соединяющий в себе диффузоры, ГДС, систему для обеспечения хода в холостом режиме, насос и экономайзер;
  • крышка, в которой имеются заслонка для воздуха, поплавки, ЭМ-клапан и пусковая часть для запуска холодного ДВС.

А теперь разберём устройство карбюратора Солекс подробнее.

Пусковое устройство и заслонка для воздуха

Задача пусковой системы двоякая:

  1. Она должна готовить богатую топливную смесь в момент запуска «холодного» двигателя.
  2. Но сразу после этого она должна обеднить смесь, чтобы свечи не намокали от паров топлива (явление, известное всем автомобилистам как «заливание свечей»).

Устройство, которое содержит Солекс карбюратор 21083, действует следующим образом:

  • Водитель, заводя остывший двигатель после долгой стоянки, вытягивает на себя рукоятку «подсоса» — ручного управления пусковым устройством.
  • Пусковое устройство под действием тяги взводится, проворачиваясь против часовой стрелки.
  • Паз особой формы освобождает штифт управляющего рычага, и воздушная заслонка полностью закрывается, отсекая первую камеру.
  • Открывается на необходимый угол (пусковой зазор) дроссельная заслонка Солекс.
  • Начинается работа пусковой системы. Под напором воздуха после запуска двигателя заслонка начинает смещаться, обедняя топливную смесь и спасая свечи от заливания.

Схема поплавкового механизма и уровень топлива

Другой важной частью, которую содержит карбюратор, является поплавковый механизм. Его задача – поддерживать необходимый уровень топлива в карбюраторе Солекс 21083

Уровень поддерживается автоматически с помощью клапана, который перекрывается запорной иглой. Когда уровень падает, поплавки опускаются, игла освобождается – и отверстие в клапане открывается, пропуская новую порцию топлива.

Жиклеры, диффузоры и другие сменные детали

С точки зрения пользователя важной частью любого карбюратора являются детали, которые полагается регулярно менять. В карбюраторах марки Солекс к ним относятся:

  • Жиклеры – «пробки» с калиброванными отверстиями, пропускающие строго дозированные порции топлива в единицу времени. От их пропускной способности зависит, будет ли карбюратор обеспечивать двигатель должным количеством топливной смеси. При этом жиклёры топлива должны иметь небольшое сечение, а воздушные – напротив, значительно большее. Заводской комплект жиклеров рассчитан на экономный расход топлива, и потому их сечение мало. В том случае, если требуется повысить мощность двигателя, пусть даже и ценой перерасхода бензина, можно приобрести другой комплект, увеличив пропускную способность узлов. Кроме того, замена и новый подбор жиклеров требуется, если карбюратор Солекс используется не на «родном» двигателе ВАС, а на автомобилях марок ГАЗ, УАЗ и т. д.
  • Диффузоры – это сужения в патрубках каналов у карбюратора. Если большие диффузоры у Солекса обычно являются непосредственной частью корпуса смесительных камер, то малые – это сменные детали ГДС карбюратора. Особенностью работы диффузоров является следующее: чем больше их сечение, тем выше мощность двигателя – но при этом менее эффективно распыляется топливная смесь. Поэтом подбор диффузора должен исходить из этих взаимоисключающих правил, и настройка карбюратора Солекс 21083 предусматривает подбор сечения исходя из ожидаемого режима работы. В частности, правильно подобрав сечение, можно повысить мощность двигателя на высоких оборотах и высоких скоростях автомобиля. Поэтому смена малых диффузоров – один из важных элементов тюнинга автомобиля.
  • Распылители УН. Это не только сменная деталь, но ещё и один из элементов, подлежащих замене при тюнинге. В частности, любители быстрой езды заменяют штатные распылители теми, которые входят в ремкомплект от карбюратора 21073-1107010. С минимальными доработками удаётся добиться того, что ценой повышенного расхода топлива заметно растёт и ускорение.
  • Нажимной кулачок УН. В карбюраторах Солекс используются два основных типа этой детали с маркировками «4» и «7». Для повышения динамики и ускорения автомобиля, приемистости на высоких оборотах обычно меняют «седьмой» на «четвёртый». Там же, где «4» стоит штатно, ничего трогать не надо.

Проблемы в применении переходного режима

В особых условиях область высокого разрежения образовывается под закрытыми заслонками карбюратора. При их резком открытии разрежение способно моментально снизиться, что вызывает нарушения в работе первичной камеры, образуя провал, так как на холостых оборотах бензин был высосан через жиклёры из канала.

Для устранения последствий настраивается жиклёр холостого хода или носики насоса, меняющиеся в порядке очереди, дабы убрать образовавшиеся трудности с провалами и задержками при скором и отрывистом нажатии на педаль газа.

Стоит всегда помнить, что подобного рода манипуляции проводятся исключительно при предварительно нагретом двигателе.

Как проверить Солекс

Для качественного проведения работ по регулировке и настройке карбюратора, следует следить, чтобы на дроссельные заслонки не попали частицы песка и т.д. При попадании твердых частичек в карбюратор, это может привести к дорогостоящему капитальному ремонту ДВС (из-за какой-то мелочи).

После того, как правильно настроили карбюратор, надо проверить ускорительный насос. Когда приоткрывается дроссельная заслонка распылитель должен разбрызгивать бензин. Вот здесь ответ на вопрос: почему автомобиль дергается при движении? Если струя бензина из распылителя появляется с опозданием, то это, как раз, и приводит к торможению когда давишь на газ и дерганию машины.

Для очистки карбюратора, его требуется разобрать. Сначала выкручиваем топливные и воздушные жиклеры, также эмульсионные трубки. Если трудно запомнить, что где находится в устройстве карбюратора, то удобнее всего фотографировать каждый шаг.

Чтобы определить цела ли диафрагма, откручиваем крышку экономайзера мощностных режимов.

Признаки сломанной диафрагмы карбюратора:

  1. ДВС не глохнет при завернутом винте.
  2. Если выключить зажигание, двигатель продолжает работать еще некоторое время, то есть происходит самовоспламенение.
  3. Нестабильная работа ДВС.
  4. Увеличенный расход бензина при нормальном, умеренном вождении.

ЭКТО или ЕВРО? Топливо какой маркировки лучше заливать? Топливо ЭКТО не рекомендуется использовать для автомобилей с большим пробегом.

После того, как проверили целостность диафрагмы, делаем чистку СОЛЕКС. Для очистки применяем напор воздуха (нужен компрессор или насос). Если грязь твердая и не отлетает струей воздуха, то аккуратно медной проволокой очищаем прилипшую грязь. Использую очистку напором воздуха, не повреждаются поверхности деталей карбюратора. После этого, закрываем крышку и, теперь надо смазать все трущиеся поверхности деталей карбюратора. Следует смазывать после промывки внешней части.

Карбюратора ДААЗ 21073 — устройство

Прибор Димитровградского автоагрегатного завода предназначен для смешения топлива и воздуха и состоит из двух основных компонентов:

  1. Корпус;
  2. Верхняя крышка.

Также в основе устройства лежат поплавковая камера для балансировки уровня топлива, подаваемого в диффузор, ускорительный насос, экономайзер принудительного холостого хода и эконостат. В верхней крышке расположены:  эмульсионная трубка или эмульсионные колодца, штуцеры, предназначенные для распыления топлива в диффузоре, а также воздушная заслонка, необходимая для холодного пуска силового агрегата. Карбюратор Солекс 21073 на Ниву установлен и настроен с завода, а его устройство и тарировочные данные обеспечивают хорошие динамические показатели при минимальном расходе топлива.

Тарировочные данные

Наименование21073 сток21073 мой21053-***21053-***-20
1-я камера2-я камера1-я камера2-я камера1-я камера2-я камера1-я камера2-я камера
Объем двигателя1700150015001600
Главный диффузор2424242423242324
гтж107,5115115115102,5115107,5110
ГВЖ150135150135150135140165
ТЖ XX и переходи. Система 139423940
ТЖУН45354035404540
Кулачек УН4745
ТЖ ЭМР40404040
Кулачок воздушной заслонки6673
Соотношение т/в0,7170,8520,7670,8520,6830,8520,7680,667
Соотношение т/в суммарно0,7810,8070,7630,713
Параметрыпервая камеравторая камера
Диаметр смесительной камеры, мм3232
Диаметр диффузора, мм2424
Главная дозирующая система:

маркировка топливного жиклера

маркировка воздушного жиклера



107,5

117,5



150

135

Тип эмульсионной трубкиZDZC
Система холостого хода и переходная система первой камеры:

маркировка топливного жиклера

маркировка воздушного жиклера



39

140

Переходная система второй камеры:

маркировка топливного жиклера

маркировка воздушного жиклера





70

140

Экономайзер мощностных режимов:70
Эконостат:

условный расход топливного жиклера

маркировка топливного жиклера

усилие сжатия пружины при длине 9,5 мм, Н



40

1,5±10%



Ускоршельный насос: маркировка распылителя подача топлива за 10 циклов. смЗ

маркировка кулачка



14

4



Пусковые зазоры: воздушной заслонки, мм дроссельной заслонки, мм3,0
Маркировка рычага управления воздушной заслонкой6
Диаметр отверстия для вакуумного корректора, мм1,21,2
Диаметр отверстия игольчатого клапана, мм1,81,8
Диаметр отверстия перепуска топлива в бак, мм0,700,70
Диаметр отверстия вентиляции картера двигателя, мм1,5

Режим холостого хода — второй этап

Завершив настройку уровня топлива в поплавковых камерах, двигатель снова подвергается прогреву, приходя в рабочее состояние. Дальнейшая работа происходит таким образом:

Обнаруживается винт качества смеси, располагающийся в углублении нижней части карбюратора, а затем заворачивается до самого упора против часовой стрелки.
Во время закрутки указанной детали очень важно контролировать собственную силу, так как чрезмерное упорство способно привести к резьбовому срыву.
Делается пять или шесть оборотов по часовой стрелке, чтобы выкрутить винт.
Двигатель снова заводится, а подсос убирается.
Винт количества позволяет задать минимальную частоту для работы мотора без помех.
Если прибор работает исправно, то обороты совершаются в количестве от пятисот штук в минуту до одной тысячи двухсот.
Винт качества заворачивается в достаточно медленном темпе до начала неустойчивой моторной работы.
Затем за один или полтора оборота он вновь отворачивается назад для стабильной частотной деятельности.
Обороты холостого хода регулируются винтом количества в пределах от восьмисот пятидесяти до девятисот штук в минуту, если не удаётся наладить процесс, то на помощь приходит винт качества.

Внимание!

Итогом настройки холостого хода является грамотное соотношение, где работа мотора выполняется предельно устойчиво и с разрежением, носящим минимальный характер.

Как отрегулировать вторую камеру

Чтобы настроить карбюратор, можно не затрагивать его вторую камеру – обычно хватает стандартных жиклеров. В карбюраторе также имеется эконостат – это трубка, которая расположена во второй камере. Она установлена с незначительным наклоном и может быть использована для корректировки настроек.

На заметку!

Эконостат Solex – это отдельная система карбюратора, которая подает дополнительное топливо при работе мотора на повышенных оборотах.

Задача эконостата – обеспечение всасывания горючего, когда дроссель полностью открыт. В этом случае в карбюраторе возникает разряжение, из-за которого и происходит всасывание. Для регулировки второй камеры, позволяющей обеспечить «подхват», ставят жиклеры, с помощью которых обогащается ТВС. Их подбирают точно таким де образом, как и для первой камеры.

При правильно настроенном карбюраторе возрастает экономичность автомобиля, улучшается работа двигателя, сокращается концентрация СО в выхлопных газах. Обычно настройку «Солекс» доверяют мастерам автосервиса, но если разобраться в устройстве карбюратора и принципе его действия, можно будет настраивать его самостоятельно.

Настройка переходного режима карбюратора

В то время, когда двигатель работает в режиме холостого хода, дроссельные заслонки перекрыты. Под заслонками образуется вакуум (разрежение). Благодаря указанному разрежению происходит высасывание бензина через небольшой канал холостого хода и жиклер, а сам двигатель ровно работает на холостых. Если резко открыть заслонку, тогда разрежение тоже слабеет. Более того, этого разрежения недостаточно для нормальной работы ГДС (главная дозирующая система) в первой камере, а система холостого хода и ускорительный насос еще не способны нормализовать работу мотора. Другими словами, при резком нажатии на газ после холостого хода отмечается задержка реакции на нажатие педали акселератора.

Чтобы указанный провал минимизировать или полностью убрать в устройстве карбюратора используется переходная система. Данная схема представляет собой отверстие-щель, выполненное над дроссельной заслонкой в первой камере. В момент нажатия на педаль газа щелевидное отверстие оказывается в зоне большого разряжения, благодаря чему происходит интенсивный подсос топлива параллельно его подаче через жиклер холостого хода.

Вернемся к настройкам. После того, как карбюратор был установлен, на многих автомобилях возникает провал при трогании с места, замедлены реакции на нажатие педали газа, двигатель может начать стрелять в карбюратор или заглохнуть. В такой ситуации может быть виновата переходная система. Для того чтобы нормализовать работу карбюратора, необходимо правильно подобрать сечение «носика» ускорительного насоса и размер жиклера холостого хода.

Дело в том, что именно во время работы на переходном режиме горючее поступает как из ускорительного насоса, так и от переходной системы. В результате топливно-воздушная смесь может получаться слишком обогащенной или, наоборот, обедненной, что не позволяет двигателю нормально работать и набрать обороты.

При этом важно знать, что жиклеры в первой камере трогать не нужно, а также указанные провалы не следует пытаться устранить путем замены жиклеров главной дозирующей системы. Для решения задачи следует на ранее отстроенном карбюраторе правильно подобрать жиклер холостого хода и носик ускорительного насоса

 Подбор нужно осуществлять после прогрева ДВС, подсос должен быть убран.

На практике это выглядит следующим образом:

Уровень в поплавковой камере предварительно был выставлен, отрегулирован холостой ход. Прогретый двигатель нормально работает на холостых без подсоса. Струя бензина из носика ускорительного насоса попадает точно в коллектор. Теперь можно резко нажать на педаль газа. Необходима именно резкость нажатия, а не то, насколько сильно была нажата педаль (до пола, половина хода или ¼). В норме мотор должен сразу реагировать и раскручиваться, то есть набор оборотов происходит без задержек или провалов. В том случае, если реакции на резкое нажатие на акселератор замедлены или есть ощутимая пауза перед ростом оборотов, тогда следует перейти к настройкам.

Для точного определения причины на педаль газа нужно нажать повторно, но уже плавно, а не резко

Если в этом случае идет ровный набор оборотов (без пауз, провалов и задержек), тогда следует обратить внимание на жиклер холостого и носик насоса, та как главная дозирующая система к провалу не имеет отношения. Если же при плавном нажатии на газ двигатель раскручивается плохо, сам агрегат начинает работать рывками, гудит, сильно вибрирует и т.п., тогда проблема заключается в подборе жиклеров первой камеры

Другими словами, происходит излишнее обогащение или обеднение смеси после перехода карбюратора в мощностной режим работы после нажатия на акселератор. Косвенным признаком слишком «богатой» смеси во время работы на переходном режиме является то, что двигатель дымит черным дымом, из системы выхлопа идет запах бензина. Указанный дым и запах появляются после резкого дросселирования.

Чтобы убрать провал, необходимо тщательно подбирать жиклеры холостого хода под носик насоса или наоборот. Это делается до того момента, пока исчезнуть задержки при резком нажатии на педаль акселератора. Параллельно с этим может понадобиться повторная регулировка холостого хода, так как замена жиклера ХХ внесет свои изменения в работу системы холостого хода. Добавим, что если смесь остается обедненной и есть провал, а жиклер холостого хода слишком большой и не получается настроить холостой ход, тогда можно поставить спаренный носик насоса, после чего обе трубочки загибаются в первую поплавковую камеру.

Как появился карбюратор Солекс

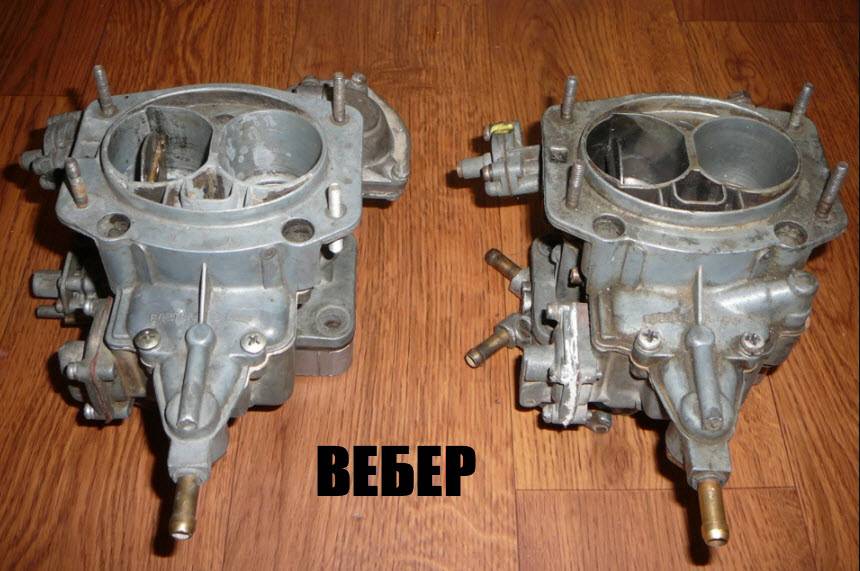

Эволюция карбюраторов для автомобилей ВАЗ началась с применения довольно эффективных приборов типа Вебер и продолжилась в семействе Озон, представлявших из себя тот же двухкамерный Вебер, но с дополнительными мерами по улучшению экологичности.

Особенно при пуске и прогреве, а также общей экономии топлива путём применения несколько более бедной рабочей смеси, где одновременно снижалась токсичность выхлопа.

Однако с появлением перспективного переднеприводного семейства ВАЗ-2108 от дальнейшего применения озонов пришлось отказаться. Они не могли нормально работать на поперечно расположенном двигателе, да и резервы экономичности были исчерпаны.

За основу новых карбюраторов были взяты приборы компании Solex, известного французского производителя, комплектующего своими изделиями многие мировые марки автомобилей и мототехники.

Изначально карбюраторы Солекс были применены на моторах 1,1 и 1,3 литра автомобилей ВАЗ 21081 и 2108, с появлением двигателя с увеличенным рабочим объёмом до 1,5 литра модели 21083 был разработан аналогичный прибор, отличающийся лишь калибровками, но породивший целое семейство для питания в том числе и машин классической компоновки, а также полноприводной Нивы с двигателями до 1,7 литра. Применялись похожие модификации и для Москвичей, в также поздних Волг.
