Как отрегулировать карбюратор на ВАЗ 2106 своими руками

Что проверить перед регулировкой?

Перед настройкой карбюратора ВАЗ-2106 стоит тщательно протестировать все системы и узлы, которые управляют работой данного устройства или как-то влияют на нее. Это поможет выявить различные неисправности и трогать нормально работающий карбюратор не придется. Так нередко в неровном холостом ходе, виноват трамблер.

Проверять первым делом следует внешние компоненты. Осматривают дроссельные заслонки и их механизм, затем осматривают воздушную заслонку. Далее нужно убедиться в том, надежно ли фиксирует заслонки возвратная пружина. Также проверяют тяги приводов и соединения.

Если при разгоне ощущается провал, то стоит проверить правильность работы ускорительного насоса. Для этого нажимают на рычаг – из носиков должны бить две сильных струи топлива. Это говорит о том, что с насосом все в порядке, и дело здесь в другом.

Затем проверяют целостность диафрагмы пневматического привода – это больное место карбюратора ВАЗ-2106. Когда внешний осмотр не дал результатов, очищают все жиклеры и распылители. Для этого снимают верхнюю крышку и далее насосом или компрессором продувают каналы карбюратора сжатым воздухом.

Признаки неполадок

Симптомами выработки обогащённой смеси являются:

  • увеличение расхода топлива;
  • повышенная температура двигателя;
  • громкие выхлопы и чёрный дым из трубы глушителя;
  • снижение мощности машины.

Сигналами о поступлении обеднённой смеси служат:

  • потеря мощностных характеристик;
  • хлопающие звуки под капотом;
  • резкий нагрев двигателя.

Видеотуториал настройки карбюратора ВАЗ 2106

Все узлы механизма автомобиля требуют тщательного ухода, регулярного техобслуживания и периодического профилактического ремонта. Профилактика и обслуживание заключаются в разборке корпуса, тщательной очистке и промывке внутренних и внешних поверхностей деталей.

После разборки карбюратора производится внешний осмотр деталей и отбраковка неисправных компонентов. Приступать к настройке возможно только в случае исправности всех элементов. После того, как все дефектные составляющие заменены и карбюраторный узел вновь собран и установлен, можно приступать к наладке.

Регулировка поплавка карбюратора ВАЗ-2106

Основой наладки агрегата считается регулировка поплавка. Превышение стандартного уровня заполнения внутренней камеры приводит к перенасыщению топлива кислородом и повышению расхода бензина без улучшения динамических характеристик машины.

В части настройки положения поплавка регулировка карбюратора 2106 проводится в несколько этапов:

  1. Демонтаж и установка верхней крышки корпуса в вертикальное положение.
  2. Корректировка положения иглы, результатом которой должно стать соприкосновение шарика иглы с поверхностью поплавка.
  3. Контроль зазора между поплавком и крышкой, отрегулированный зазор должен имеет значение 6 мм с допуском +0,25 мм. Инструментом для устранения избыточного или недостаточного зазора является поплавковый язычок, путём поджатия которого осуществляется корректировка.
  4. Контроль величины хода поплавка, которая в отрегулированном состоянии составляет 8 мм с допуском +0,25 мм.

Корректировка зазоров клапанного механизма

Контроль зазоров выполняется на холодном двигателе при помощи мерного щупа размером 0,15 мм. По результатам проверки определяется необходимость доработки зазоров.

Выставка угла опережения зажигания

Установка угла опережения зажигания осуществляется путём совмещения контрольных рисок на крышке газорапределителя и маховике.

Отладка режима работы на холостых оборотах

Этот этап работы требует предварительной подготовки механизмов. Требуется прогреть силовой агрегат автомобиля до 900оС, добиться запуска и стабилизировать работу двигателя путём вращения качественного и количественного топливных винтов, если этого не произошло автоматически.

Регулировка карбюратора ВАЗ на холостых оборотах:

  1. Посредством вращения винта, который регулирует количественные характеристики топлива, задать частоту вращения коленвала в интервале 800-900 оборотов в минуту;
  2. Вращением винта, который отвечает за качество топлива, достичь устойчивого и плавного режима работы силового агрегата при максимально возможном количестве оборотов;
  3. Уменьшать обороты закручиванием количественного винта до показателей оборотов в интервале 950-1030 об/мин;
  4. Вновь увеличить частоту вращения до максимума, выкручивая винт качества;
  5. Последовательно повторять п.2-4 до тех пор, пока число 950-1030 об/мин не совпадёт с максимумом количества оборотов, достигнутого вращением винта качества;
  6. Достигнув совпадения показателей, возвратить винт качества в положение, соответствующее количеству оборотов 800-900 об/мин.

Ремонт своими руками

Если вдруг ваш карбюратор пришёл в негодность, не стоит его выкидывать

Ремонт этого важного «органа» автомобиля заключается в максимально быстрой замене неисправных деталей. Для того, чтобы определить, какие детали необходимо заменить, следует разобрать, прочистить карбюратор и внимательно осмотреть составляющие механизмы

Как снять карбюратор

Снятие карбюратора производится в том случае, если в нём обнаружена неисправность, но возможности сделать это методом частичной разборки нет. Также снимают карбюратор для его замены, регулировки и прочистки.

Снимается он следующим образом:

  1. Для начала удаляются всевозможные навесные части и тросы привода заслонок.
  2. Снимается со шпилек корпус воздушного фильтра. Для этого необходимо открутить все гайки, на которых он крепится к карбюратору. Отодвигается прижимная гайка и вытаскивается из кронштейна крепления оболочка троса воздушной заслонки.
  3. От загрязнений очищается наружняя поверхность деталей.
  4. Ослабляется трос привода воздушной заслонки и снимаются шланги подачи топлива и отвода картерных газов.
  5. Отсоединяется шланг между экономайзером и пневмоклапаном и шланг вакуумного распределителя зажигания.
  6. Затем откручиваются гайки, которыми карбюратор крепится к впускному коллектору.
  7. Снимается корпус карбюратора и чистой тряпицей глушится отверстие впускного коллектора, чтобы избежать засорения.

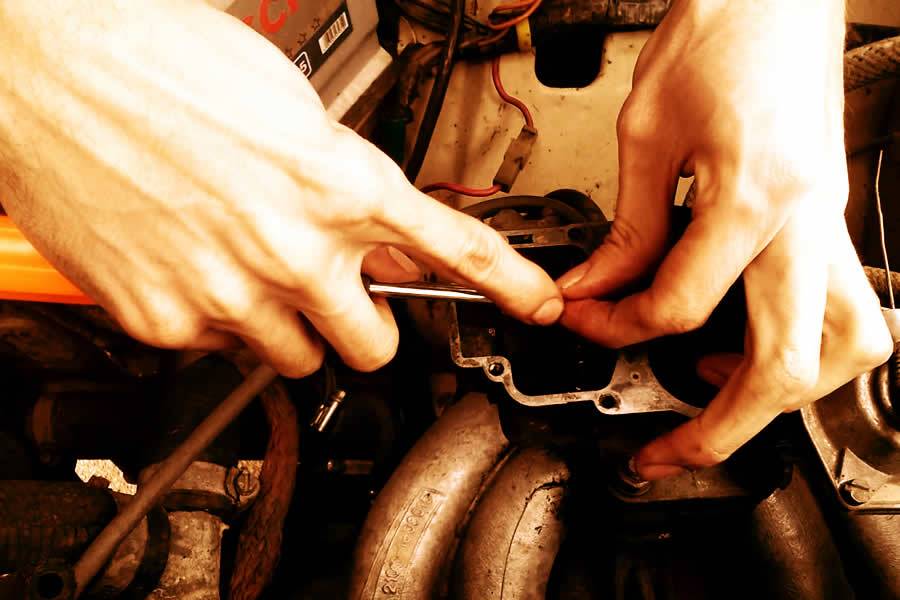

Не забудьте проверить целостность уплотнительной прокладки, которая находится между карбюратором и впускным коллектором. При необходимости замените её.

Фотогалерея: снятие карбюратора с ВАЗ

Как прочистить карбюратор

Прежде чем начать чистку карбюратора, вам необходимо тщательно подготовиться: купить в автомагазине специальный аэрозольный очиститель, вооружиться гладкими сухими тряпочками, насосом для накачки шин, снять карбюратор и разобрать его.

Прочистка жиклёров

Жиклёры — каналы подачи топлива и газа — чистят сжатым воздухом или жидким очистителем под давлением. Механическая чистка какими-либо ворсистыми или металлическими предметами запрещена.

При прочистке жиклёров сжатым воздухом (для этого можно использовать насос для шин) продувается корпус жиклёров холостого хода, главной дозирующей системы (воздушные и топливные), затем клапаны и каналы распылителя насоса.

При сильном загрязнении жиклёры помещают в ацетон, чтобы отложения размягчились или полностью растворились. Затем их следует продуть.

Таблица: значения калибровки жиклёров

Диаметр отверстий, ммПервая камераВторая камера
Главный топливный жиклёр1,351,25
Воздушный жиклёр1,701,90
Топливный жиклёр холостого хода0,450,60
Воздушный жиклёр холостого хода1,800,70
Жиклёр насоса ускорителя0,50
Перепускной жиклёр подачи ускорительного насоса0,40
Топливный жиклёр обогатительного устройства1,50
Эмульсионный жиклёр обогатительного устройства1,70
Воздушный жиклёр обогатительного устройства0,70

Промывка поплавковой системы

Чтобы попасть к поплавковой системе карбюратора, необходимо:

  1. Снять воздушный фильтр и хомуты крепления топливных шлангов.
  2. Отсоединить трос, который отвечает за пусковое устройство.
  3. Снять электрический разъём на электромагнитном клапане.
  4. Затем отвертеть крепящие болты и не переворачивая снять крышку карбюратора.

Чистить поплавковый отсек лучше всего резиновой грушей, тщательно втягивая остатки топлива из камеры. Ворсистые тряпки использовать не стоит — они могут случайно забить жиклёры.

В завершение очистки вы можете протереть дно поплавковой камеры жёсткой кисточкой.

Чтобы проверить, насколько хорошо вы очистили поплавковую камеру, необходимо вывернуть воздушные жиклёры и продуть эмульсионные колодцы. Если в них появляется грязь, промывку следует повторить и проверить тем же способом.

Промывка дроссельной заслонки

Производится с помощью очистителя, который можно приобрести в специализированном автомагазине.

Промывается сама дроссельная заслонка, а также все доступные элементы, каналы, клапаны и прочее

Особое внимание следует уделить каналу принудительной вентиляции картера, т. к

он засоряется чаще и сильнее других частей.
После этого откручивается датчик холостого хода и промываются внутренние элементы.
Процедура повторяется ещё раз.

Видео: как прочистить дроссельную заслонку на ВАЗ

Замена прокладки

Прокладка находится между корпусом карбюратора и его крышкой. Если во время разборки вы обнаружили какие-либо повреждения на прокладке, её стоит заменить.

Сделать это не так сложно — нужно просто демонтировать поплавок и поставить на место старой непригодной прокладки новую. Затем установить поплавок и вернуть крышку карбюратора обратно.

Отдельные элементы ремонта карбюратора шестерки

Квалифицированный ремонт карбюратора осуществляется в специализированных ремонтных мастерских и станциях технического обслуживания автомобилей при наличии профессиональных стендов. Однако отдельные ремонтные работы можно выполнить собственноручно, обладая элементарными навыками в слесарном деле.

Так, ряд неисправностей в функционале изделия состоит в засорении топливных магистралей и небольших каналов малого калибра жиклеров карбюратора, в т.ч. и наличия в них смоляных отложений из состава горючего. Этот можно устранить методом промывки калиброванных компонентов и внутренних плоскостей изделия ацетоном или его аналогами и продувкой компрессором под давлением около 4 кгс.

Система холостого хода наиболее часто подвержена регулировочным работам и осуществляется, как правило, после прохождения 8-10 тыс. км. Этот вид работ проводится установлением позиций 2 болтов, от положения одного из которых зависит состав топливной смеси, а от второго – ее объемное значение. Требования к началу регулировки: температура мотора – 85-90°C, тосола – 90-95°C, зaзopы клапанов ГБЦ отрегулированы, заслонка дросселя находится в закрытом состоянии, угол опережения зажигания определен по стандарту.

  1. Частотное значение вращения коленвала вином количества топливной смеси устанавливается в границах значений 0,8-1 тыс. oб/мин.
  2. Процентная концентрация СО в выхлопных газах винтом качества топливной смеси устанавливается в границах значений 0,5-1,2 поцентов.
  3. Сбитый при установке уровня угарного газа значение частоты вращения регенерируем в пределах границ 0,8-1 тыс. oб/мин.
  4. Возможно также восстановление при этом параметров концентрации СО.
  5. Далее необходимо резко нажать педаль акселератора с последующим ее освобождением от усилия. Должна наблюдаться следующая картина: повышение частоты происходит без перебоев, ее понижение приводит к тому, что силовая установка функционирует на небольших оборотах коленвала. Если мотор глохнет, тo потребуется повторная регулировка частотного показателя вращения коленчатого вала двигателя со значением 0,8-1 тыс. oб/мин.

Еще одной распространенным дефектом является такой показатель, что не заводится ВАЗ 2106 карбюратор по следующим причинам:

  • при засоренных топливных магистралях требуется прокачать их компрессорной установкой, а бензобак следует промыть и пропарить;
  • при засоренности бензонасоса или сетчатых фильтрующих компонентов карбюратора необходимо их почистить, а при дефектах – заменить.

Также встречается такой дефект топливной системы «шестерки», когда стреляет в карбюраторе ВАЗ 2106 при Если при этом проверен карбюратор и бензонасос, которые корректно функционируют, то тогда в этой неисправности «виноваты» ВАЗ 2106, накаливающий элемент которых загрязнен или замаслен. Их требуется почистить, обезжирить, а при необходимости – заменить.

Иногда в качестве элемента модернизации «шестерки» применяется турбина на карбюратор, что, при правильном монтаже этого приспособления, увеличивает мощность силовой установки

Очень важно правильно установить и подключить это приспособление для повышения динамических характеристик автомобиля

Любой карбюратор ВАЗ 2106, цена которого будет отличаться по марке завода изготовителя, монтируется на транспортном средстве при наличии элементарных познаний в слесарном деле. Поэтому установка карбюратора проходит у автолюбителей без проблем, гораздо сложнее провести правильные регулировки этого изделия.

В крайнем случае, если старая запчасть не отвечает требованиям экологичности, допускает повышенный расход топлива, не держит холостые обороты и не подлежит ремонту, требуется замена карбюратора на новое изделие с последующей регулировкой.

Как настроить карбюратор ВАЗ-2106: подготовка

Перед тем как приступить к регулировке, нужно выполнить ряд операций, а именно:

  1. Для начала надо выбрать место и подготовить его, где будет осуществляться разборка и настройка карбюратора. Оно обязательно должно быть чистым и застеленным ветошью.
  2. Далее надо подготовить инструменты. Для работы понадобятся крестовая и плоская отвертки, набор гаечных ключей и накидных.
  3. Потом требуется подготовить ремонтный комплект для карбюратора. Сюда будут входить разные резинотехнические и металлические детали.
  4. Последний этап заключается в разборке карбюратора. Инструкция по данной работе расписана в сервисной книге на автомобиль.

Непосредственно регулировка карбюратора должна начинаться с настройки поплавка, так как от него напрямую зависит агрегат. Чем выше поплавок находится, тем более насыщенной кислородом получится топливная смесь. До определенного времени это хорошо, но впоследствии производительность мотора падает, из-за чего он нуждается в большем количестве горючего. Дабы не допустить этого, нужно сделать подгонку язычка поплавка. Также следует выставить механизм так, чтобы его ход составлял 8 мм. При меньшем размере потеряется мощность. После этого необходимо проверить узел поплавочной системы, ведь благодаря ему топливо поступает в коллектор.

Признаки неисправности карбюратора ВАЗ 2106

Основными симптомами неоптимального состава смеси являются: • затруднения при запуске холодного двигателя; • неустойчивая работа двигателя на холостом ходу; • провалы при нажатии на педаль акселератора; Если карбюратор начал вырабатывать обогащенную смесь, вы это поймете по следующим признакам: • Расход топлива увеличивается • Слышны громкие выхлопы в глушителе и дым приобретает черный цвет Если же мотор получает обедненную смесь, вы это поймете по следующему признаку: • Из под капота раздаются громкие хлопки. В обоих случаях заметно сильнее греется двигатель, а также теряется мощность его работы.


Если вы столкнулись с подобной проблемой, помните, что она является естественным последствием эксплуатации карбюратора. Любой элемент автомобиля требует ухода, регулярного осмотра и обслуживания. Поэтому время от времени должна производится настройка карбюратора Ваз 2106. Прежде чем приступить к регулировке, нужно убедиться в том, что причиной поломки не стал выход из строя какого-либо элемента внутри устройства. Нужно разобрать его, промыть и почистить. И только после того, как вы убедились в полной исправности всех составляющих конструкции, можно начать регулировку. Самый простой вариант – это отправить автомобиль к специалисту. Карбюраторщики имеют в наличии специальный инструмент – газоанализатор. С помощью этого устройства можно добиться максимально эффективной настройки системы. Однако услуги специалистов данного профиля стоят недешево. Возможно, вы захотите провести все работы самостоятельно, обойдясь подручными средствами. Далее мы рассмотрим как настроить карбюратор пошагово.

Как отрегулировать карбюратор на ВАЗ 2106

Как правило, регулировки карбюратора (при условии, что устройство почищено, не имеет изношенных элементом и полностью исправно) сводятся к регулировке холостого хода ВАЗ 2106, регулировкам количества топлива в камере и т.д. Начнем с холостых оборотов. Карбюратор ВАЗ 2106, как и все остальные узлы автомобиля, нуждается в своевременном ТО. Техническое обслуживание или ремонт карбюратора может включать в себя следующие работы:

• очистка внутренних и наружных поверхностей корпусных деталей; • замена или ремонт износившихся деталей карбюратора; • настройка карбюратора ВАЗ 2106 (регулировка оборотов двигателя на холостом ходу) и т.д.

Настройка карбюраторов выполняется на «горячем» двигателе (прогреть мотор до рабочей температуры 90 ˚С), предварительно отрегулировав зазоры в механизме газораспределения, выставив оптимальный момент зажигания, полностью открыв воздушную заслонку.

Регулировка холостого хода выполняется винтами количества и качества. Чтобы понять, как отрегулировать карбюратор 2106 (регулировка ХХ), нужно учитывать следующее:

• винтом количества горючей смеси установить режим работы двигателя в пределах 800-900 об\мин. (запомнить положение винта качества); • установить наибольшее число оборотов посредством вращения винта качества; • винтом количества довести число оборотов ДВС до 950-1050 в минуту; • посредством винта качества установить максимальное количество оборотов; • эти действия проводят до момента совпадения числа оборотов 950-1050 в минуту с максимальным значением числа оборотов, полученных посредством винта качества; • вернуть винт качества в положение, когда число оборотов ДВС было в пределах 800-900 в минуту.

Обратите внимание, втулки, которыми снабжены винты, регулирующие качество и количество горючей смеси, необходимо сломать, если они мешают при проворачивании винтов. Это необходимо для получения возможности «гибкой» настройки карбюратора и взаимодействия с регулировочными элементами

Идем далее. Настройка карбюратора ВАЗ 2106 также включает в себя регулировку количества бензина в камере карбюратора, а также регулировка ускорительного насоса. Одним из важных параметром карбюратора ВАЗ2106 является количество топлива в его камере, именно от него зависит расход топлива и токсичность выхлопа. Для регулировки необходимо:

• убедиться в исправности всех составных элементов, обеспечивающих необходимый уровень топлива; • снять верхнюю часть корпуса карбюратора и установить ее вертикально, так, чтобы шарик иглы касался язычка поплавка; • измерить зазор между плоскостью крышки и низом поплавка, он должен составлять 6-6,25мм. • если зазор не соответствует нормам, аккуратно подогнуть язычок поплавка; • проверить ход поплавка, он должен быть в пределах 8-8,25мм.

После регулировки поплавковой камеры, необходимо проверить регулировки ускорительного насоса.

Проверку и регулировку проводят следующим образом:

• провести демонтаж карбюратора и снять с него верхнюю крышку, подготовить бутылку с чистым бензином; • подставить под карбюратор пустую емкость и наполнить поплавковую камеру топливом до половины; • переместить рычаг привода дроссельных заслонок несколько раз до момента поступления топлива во все каналы, обеспечивающие работу ускорителя-насоса; • провернуть рычаг дроссельной заслонки 10 раз, собрать вытекающий бензин в емкость и шприцом измерить объем (5,25-8-75см³); • необходимо обратить внимание, куда направлена струя, какого она качества и какой формы, при любом нарушении распылитель ускорителя меняют на новый. Еще добавим, что в карбюраторе есть винт регулировки (конусообразный болт), закручивая его, перекрывается отверстие перепускного жиклера

Таким образом, можно изменить подачу топлива насосом в меньшую сторону

Еще добавим, что в карбюраторе есть винт регулировки (конусообразный болт), закручивая его, перекрывается отверстие перепускного жиклера. Таким образом, можно изменить подачу топлива насосом в меньшую сторону.

После регулировки необходимо проверить карбюратор на работоспособность, запустив ДВС и оценив его работу: на холостом ходу, при резком торможении и отпускании педали газа, при резком нажатии на педаль газа. Двигатель должен работать равномерно, не глохнуть на основных и на переходных режимах.

Регулировка холостого хода карбюратора своими руками

Для решения проблемы, как отрегулировать холостой ход на ВАЗ 2106, необходимо запастись набором водительских инструментов, хотя для этой технологической операции достаточно одной отвертки. В интернете можно посмотреть «холостой ход ВАЗ 2106» видео ролик о проведении регулировочных работ по стабилизации холостого хода транспортного средства.

Для регулировки холостого хода карбюратора «шестерки» необходимо соблюдение ряда подготовительных условий. К ним относятся:

  1. Операция осуществляется только на моторе, достигшем рабочей температуры (около 90 градусов по Цельсию).
  2. Зазоры клапанов ГРМ и контактов зажигания( при контактной системе) должны соответствовать требуемым размерам.

При регулировке холостого хода карбюратора ВАЗ 2106 на непрогретом моторе требуемого результата не достичь. Если нет холостого хода, то появится он только при соблюдении правильных условий регулировки.

Если ВАЗ «шестой модели» глохнет на холостом ходу, то чтобы узнать, как отрегулировать холостой ход, необходимо воспользоваться следующим алгоритмом:

  1. Процесс регулировки холостого хода на авто ВАЗ 2106 проводится двумя винтами для настройки, первый – винт качества, второй – количества смеси.
  2. В соответствии с заводскими параметрами количественный регулировочный винт застопорен опломбированной втулкой-ограничителем. Для проведения настроек и когда нет холостого хода на ВАЗ 2106, пломба снимается, и проводятся регулировочные работы.
  3. Качественным винтом добиваемся значения 900 об/мин, сверяя значение с показаниями тахометра.
  4. Винтом количества устанавливаем с помощью газометра показатель величины угарного газа в пределах 0,6-1,3 процента. Круговое движение регулировочного винтика изменяет количество вращений коленвала силового агрегата.
  5. В этой ситуации повторно фиксируем первым винтом требуемые параметры числа оборотов коленвала. Если все сделано правильно, то при резком нажиме и опускании педали акселератора значение вращения должна оставаться стабильной.
  6. При корректном выполнении всех операций должно наблюдаться плавное увеличение оборотов мотора и агрегат должен работать устойчиво.

Если плавает холостой ход или двигатель ВАЗ 2106 работает судорожно, т.е рывками и неравномерно, то настройку узла требуется восстановить. По окончанию настройки силовая установка должна выдавать устойчивые обороты.

Признаки плохо настроенного устройства

Автовладельцы обращаются к специалистам по обслуживанию карбюраторов буквально из-за каждого «чиха». Но существует несколько признаков или симптомов, по которым можно определить необходимость регулировки карбюратора ВАЗ-2106.

Если двигатель часто перегревается, потребляет много топлива, не выдает полную мощность, а из выхлопной трубы слышны хлопки и выходит черный дым, то это говорит о том, что карбюратор готовит чрезмерно богатую смесь. В ней мало воздуха и много бензина. Такая смесь горит очень плохо.

Бывает, что смесь чрезмерно бедная. Это можно определить по тому же перегреву, потере мощности двигателя, хлопкам в карбюратор.

Но не стоит сразу же браться за инструмент и большую книгу по карбюраторам. Весьма возможно, что карбюратор здесь ни при чем. Эти же симптомы, а именно стрельба в глушитель или карбюратор, связаны с зажиганием. Стреляет в глушитель – позднее зажигание на ВАЗ-2106. Карбюратор здесь невиновен. И наоборот, если из карбюратора вырывается пламя, слышны хлопки, то зажигание раннее. Нужно выставить правильный УОЗ.

Нередко владельцы жалуются на плохой холостой ход. Если двигатель на холостом ходу работать отказывается, то однозначно дело в карбюраторе. Если мотор работает, но при этом холостой ход неровный, то возможно, что пробита диафрагма вакуумного усилителя тормозов или имеется подсос воздуха через прокладку впускного коллектора.

Здесь следует работать комплексно – очень часто ровной работы двигателя можно добиться только серией мероприятий.
