Регулировка карбюратора ВАЗ 2107

Советы

Калибровка жиклеров. Способность к пропуску этих деталей ходовой части машины оказывает неестественное влияние на состав горючего. При этом, отклонение от величины или параметров, которые установлены водителями, диаметров для жиклеров в большую или меньшую сторону не только придаст меньше качества функционированию двигателя машины, но и вызовет различие расходуемого топлива.

Стоянка запрещена, фото знака, находится на нашем сайте, в одной из множеств уникальных статей.

Как выглядит схема панели приборов ВАЗ 2114, можно узнать отсюда. Обязательно изучите данный материал!

В этой статье, находится информация о том, сколько стоит растаможка авто из Германии.

При уменьшении сечения прохода жиклера или обеднении смеси могут резко стать хуже ездовые качеств и приемистость автомобиля.

Пропускную способность этих деталей измеряют объемом протекающей в течение одной минуты по ним воды 20 градусов и под напором столба воды в один метр. Она со временем может меняться.

Чуть увеличится проходное сечение у жиклера, в особенности при регулярном применении бензина низкого качества. Помимо того, в процессе работы двигателя при существенном пропуске газов через кольца поршня этот параметр немного уменьшиться в результате образования в откалиброванных отверстиях налета смолы.

Привод заслонки воздуха. Под регулировкой карбюратора подразумевают несколько корректировок. Конкретно, это относится и к работе привода на заслонке воздуха. Порядок осуществления работ: сначала стоит снять фильтр для очистки воздуха машины.

Потом, взяв рукоятку той же заслонки, приступить к аккуратному перемещению ее в направлении, противоположном от себя.

Конструкция карбюратора озон и принцип работы

Автомобили семейства ваз, оснащались карбюраторами озон, имели больший ряд преимуществ перед предшественниками. Отличие заключалось в более прочном корпусе, в который устанавливались внутренние элементы системы, для исключения последствий от температурных воздействий, механических ударов.

Карбюратор ДААЗ «ОЗОН» (вид со стороны привода дроссельных заслонок): 1 — корпус дроссельных заслонок; 2 — корпус карбюратора; 3 — пневмопривод дроссельной заслонки второй камеры; 4 — крышка карбюратора; 5 — воздушная заслонка; 6 — пусковое устройство; 7 — трехплечий рычаг управления воздушной заслонкой; 8 — телескопическая тяга; 9 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 10 — возвратная пружина; 11 — шток пневмопривода.

• Две главные системы дозировки топлива;
• Сбалансированная поплавковая камера;
• Электромагнитный клапан холостого хода, системы взаимодействия между камерами;
• Воздушная заслонка первой камеры приводится к действию тросиковым приводом;
• Пневматический клапан открытия второй камеры позволяет вступать в работу только по факту определённых нагрузок двигателя;
• Ускорительный насос позволяет подавать обогащенную смесь при резком нажатии на педаль акселератора.

В автомобилях используется карбюратор озон устройство которого позволяет эксплуатировать машину при тяжелых условиях. Ремонт, настройка карбюратора озон 2107 позволяет отрегулировать качество и количество топлива, а жиклеры увеличенного диаметра способствуют работе с топливом наименьшего качества.

Схема эконостата и экономайзера мощностных режимов карбюратора: 1 — дроссельная заслонка второй камеры;2 — главный топливный жиклер второй камеры;3 — топливный жиклер эконостата с трубкой;4 — главный топливный жиклер первой камеры; 5-дроссельная заслонка первой камеры;6 — канал подвода разрежения;7 — диафрагма экономайзера;8 — шариковый клапан;9 — топливный жиклер экономайзера; 10-топливный канал;11 — воздушная заслонка;12 — главные воздушные жиклеры;13 — впрыскивающая труба эконостата.

Устройство карбюратора ОЗОН спроектировано таким образом, чтобы получить максимальную отдачу от автомобиля. Принцип действия основан на целом ряде систем, каждая из которых взаимосвязана, важна в системе. Карбюратор ОЗОН устройство которого состоит из наиболее важных частей:

• Поплавковая камера больше наполняется топливом через игольчатый клапан, предварительно отфильтрованным через специальную сетку;
• В рабочие камеры поступает бензин по жиклерам, соединяющим поплавковую камеру. Смешивание топлива происходит в эмульсионных колодцах с воздухом, поступающим через воздушные жиклеры.
• Перекрытие каналов холостого хода происходит электромагнитным клапаном;
• Для работы авто при режиме ХХ топливо движется по жиклерам к отделениям первой камеры, где поступает в топливопровод;
• За обогащение смеси отвечает экономайзер, который включается в работу при максимальных нагрузках;
• Конструкция ускорительного насоса выполнена в форме шарика, работает под собственным весом, когда бензин переполняет клапан.

Настройка карбюратора ДААЗ 2107

При беспроблемном запуске мотора и стабильной работе в любом режиме (ХХ либо под нагрузкой), устройство не нуждается в наладке. Необходимость в процедуре возникает лишь при характерных симптомах, которые совпадают с признаками неисправностей. К настройке следует приступать лишь при полной уверенности в отлаженной работе системы зажигания, отрегулированных клапанах, отсутствии проблем с топливным насосом. Кроме этого, регулировочные работы могут не привести к желаемым результатам при явном засоре устройства либо течи. Поэтому перед настройкой узла необходимо осмотреть и оценить его внешний вид.

Чтобы выполнить регулировку, потребуется следующий перечень:

• набор стандартных ключей;
• отвёртки;
• пассатижи;
• ветошь.

Регулировка ХХ

Самая весомая причина, по которой приходится производить регулировку холостого хода карбюратора — это когда мотор нестабильно работает на ХХ, при этом стрелка тахометра постоянно меняет своё положение. В результате силовой агрегат попросту глохнет. Вооружившись плоской отвёрткой, приступаем к регулировке:

1. Запускаем мотор для прогревания до температуры +90˚С. Если он глохнет, вытягиваем трос подсоса.

   Запускаем двигатель и прогреваем его до рабочей температуры 90˚С

2. После прогрева глушим двигатель, убираем подсос и находим на карбюраторе два регулировочных винта, отвечающих за качество и количество подаваемой в цилиндры смеси. Закручиваем их полностью, а затем выворачиваем первый винт на 4 оборота, а второй на 3.

   Регулировка холостого хода выполняется винтами качества (1) и количества (2)

3. Заводим мотор. Регулировкой количества выставляем 850–900 об/мин согласно показаниям тахометра.
4. Винтом качества добиваемся снижения оборотов путём его заворачивания, а затем выкручиваем его на пол-оборота.
5. Для более точной регулировки последовательность действий можно повторить.

Видео: как отрегулировать ХХ на «классике»

Регулировка поплавка

Для проведения этой процедуры потребуется демонтировать воздушный фильтр и его корпус, а также вырезать полоски из картона шириной 6,5 и 14 мм, которые будут использоваться в качестве шаблона.

Работу выполняем в следующей последовательности:

1. Демонтируем крышку карбюратора.
2. Устанавливаем её на торец, чтобы держатель поплавка лишь слегка прикасался к шарику клапана.

3. Проверяем шаблоном 6,5 мм зазор и, если расстояние отличается от необходимого, регулируем язычок (А) путём изменения его положения.

   Для регулировки уровня топлива в поплавковой камере нужно замерить расстояние между поплавком, который едва касается шарика игольчатого клапана и крышкой карбюратора

4. Снова ставим крышку вертикально и отодвигаем поплавок в крайнее дальнее положение, замеряя расстояние шаблоном на 14 мм.

   Зазор между поплавком в крайнем положении и крышкой карбюратора должен составлять 14 мм

5. Если зазор отличается от нормы, подгибаем упор кронштейна поплавка.

   Чтобы выставить правильный зазор хода поплавка, необходимо подогнуть упор кронштейна

Видео: как отрегулировать поплавок карбюратора

Наладка механизма пуска и воздушной заслонки

Для начала нужно подготовить шаблон 5 мм и кусочек проволоки толщиной 0,7 мм, после чего можно приступать к настройке:

1. Снимаем корпус фильтра и удаляем загрязнения с карбюратора, например, ветошью.

2. Вытягиваем подсос в салоне.

   Для регулировки устройства пуска необходимо вытянуть трос подсоса

3. Шаблоном или сверлом замеряем промежуток между стенкой первой камеры и краем воздушной заслонки.

   Чтобы измерить зазор между краем воздушной заслонки и стенкой первой камеры, можно использовать сверло 5 мм либо шаблон из картона

4. Если параметр отличается от шаблона, откручиваем специальную пробку.

   Под пробкой находится регулировочный винт

5. Плоской отвёрткой регулируем винт, выставляя нужный зазор, затем закручиваем пробку на место.

   Для регулировки положения воздушной заслонки вращаем соответствующий винт

Регулировка дроссельной заслонки

ДЗ регулируют после снятия карбюратора с мотора в следующей последовательности:

1. Вращаем против часовой стрелки рычаг А.

   Для регулировки дроссельной заслонки необходимо провернуть рычаг А против часовой стрелки

2. Проволокой 0,7 мм проверяем зазор Б.
3. Если значение отличается от необходимого, подгибаем тягу В или переставляем её край в другое отверстие.

Настройка карбюратора ВАЗ 2107 – поплавковая камера

Для регулировки поплавковой камеры необходимо выполнить следующие действия:

Проверить позицию поплавка и убедиться в том, что его крепежный кронштейн не деформировался (если форма изменилась, кронштейн придется выровнять)
Это очень важно, поскольку в противном случае поплавок карбюратора не сможет нормально погружаться в камеру.
Настройка при закрытом игольчатом клапане

Открываем крышку поплавковой камеры и отодвигаем его в сторону
Затем надо осторожно дернуть язык кронштейна. Вам нужно сделать так, чтобы между прокладкой крышки и поплавком было расстояние в 6-7 мм

После погружения оно должно составлять от 1 до 2 мм. Если расстояние заметно больше, нужно менять иглу.
При открытом игольчатом клапане между иглой и поплавком должно быть примерно 15 миллиметров.

Для выполнения данных действий также необязательно снимать карбюратор с двигателя.

Артикул: 2107-1107010-20еще, артикулы доп.: 21070110701020скрыть

Код для заказа: 000954

Есть в наличии

Доступно для заказа – 5 шт.Данные обновлены: 03.07.2021 в 16:30

Код для заказа 000954 Артикулы 2107-1107010-20, 21070110701020 Производитель ДААЗ Каталожная группа: ..Система питания двигателяДвигатель Ширина, м: 0.185 Высота, м: 0.215 Длина, м: 0.16 Вес, кг: 2.79

Описание

Карбюратор “Озон” ДААЗ2107-1107010-20

• Двигатель: ВАЗ-2103, 2106
• Vh, см3: 1500, 1600
• Комплектация: Без микропереключателя, без экономайзера

Применяемость:ВАЗ-2121, 21061, 2106

Использована информация: ДААЗ

Отзывы о товаре

Где применяется

Сертификаты

Обзоры

Для этого товара еще нет обзоров.

Написать обзор

Статьи о товаре

be1966ee504e9ea81d2a6793a3878660

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Товар успешно добавлен в корзину

!

Регулировка уровня топлива в поплавковой камере карбюратора 2105, 2107 Озон

При неправильно отрегулированном уровне топлива в поплавковой камере карбюратора вполне вероятно, что двигатель автомобиля может не запуститься вовсе (как холодный так и горячий), или будет пускаться и глохнуть, возможно ухудшение мощности и приемистости, появится нестабильная работа на всех режимах. От правильности проведения этой регулировки зависит правильность всей работы карбюратора .

Цель регулировки — установка в поплавковой камере карбюратора 2105, 2107 Озон требуемого уровня топлива, путем выставления двух необходимых зазоров между поплавком и плоскостью верхней части (крышки) карбюратора, обеспечивающего его нормальную работу на всех режимах.

Необходимые для регулировки инструменты

— круглый щуп или сверло диаметром 6,5 мм

— шаблон (полоска) из металла или пластика шириной 15 мм

Подготовительные работы

Перед проведением регулировки проверьте параллельность боковых поверхностей поплавка относительно оттиска стенок поплавковой камеры на картонной прокладке. Этим мы предотвратим возможное задевание поплавка за стенки поплавковой камеры.

проверка параллельности боковых поверхностей поплавка относительно оттиска на картонной прокладке крышки карбюратора 2105, 2107 Озон

Помимо этого желательно перед проведением регулировки проверить исправность игольчатого клапана, так как при неисправном клапане регулировка уровня топлива теряет всякий смысл.

Регулировка уровня топлива в поплавковой камере карбюраторов 2105, 2107 Озон

1. Снимите крышку карбюратора.

На изображении приблизительный уровень топлива, который вы должны увидеть, сняв крышку карбюратора. Линия проходит посередине наклонной плоскости поплавковой камеры.

приблизительный уровень топлива в поплавковой камере карбюраторов 2105, 2107 Озон

2. Поставьте ее вертикально, штуцером подачи топлива вверх.

Поплавок должен висеть, едва касаясь своим язычком подпружиненного шарика в верхней части иглы, но не утапливать его. Сам язычок должен быть перпендикулярен оси игольчатого клапана. Если это не так подогните его плоскогубцами

Эту операцию нужно проводить очень осторожно, так как на нем не должно остаться зазубрин и вмятин

3. Измеряем расстояние от прокладки крышки карбюратора до поплавка. Оно должно составлять 6 -7 мм. При этом прокладка должна быть плотно прижата к корпусу крышки карбюратора. Измерение удобнее всего производить сверлом диаметром 6.5 мм.

Если измеряемое расстояние не соответствует требуемому добейтесь его нужного значения подгибанием кронштейна поплавка. Чтобы поплавок не стучал по дну поплавковой камеры необходимо провести еще одну регулировку.

1. Опять ставим снятую крышку карбюратора в вертикальное положение. 2. Рукой отводим поплавок в крайнее дальнее положение. 3. Замеряем расстояние между отведенным поплавком и прокладкой крышки.

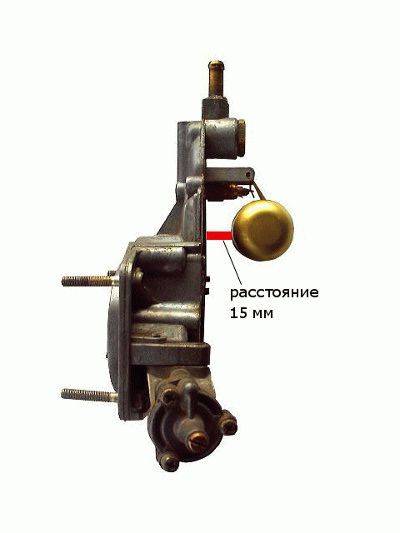

Оно должно составлять 15 мм , что соответствует ходу поплавка 8 — 9 мм. Если оно не соответствует этому размеру, то необходимо подогнуть или отогнуть упор (язычок), находящийся на кронштейне поплавка, который упирается в корпус игольчатого клапана и ограничивает ход поплавка.

измерение полного хода поплавка

Измерение можно проводить заранее заготовленной полоской металла или пластика шириной 15 мм.

После проведения регулировки уровня топлива крышку карбюратора устанавливаем обратно. Возможно возникнет необходимость в проведении регулировки оборотов холостого хода.

Еще пять статей на сайте по регулировке карбюратора 2105, 2107 Озон

Важные моменты регулировки

После того как устанавливаемый элемент конструкции обретёт оптимальное положение, необходимо понажимать педаль «газа»: автомобилист должен проверить функциональность мотора, который без перебоев будет «поднимать» частоту вращения коленчатого вала. Вместе с тем не должно быть резкого глушения движка, после того как педаль будет отпущена. При наличии негативных моментов придётся заново проводить регулировку карбюратора.

Подлежит проверке и содержание СО в выхлопных газах силового агрегата, согласно правилам, после подобных манипуляций оно должно уменьшиться. При идеальной работоспособности всех составляющих СО должно колебаться в пределах 1,5%.

Когда винты не помогают нормализовать обороты, автовладельцу придётся дополнительно проверить силовой агрегат, так как подобные моменты свидетельствуют о том, что топливо «идёт» в смесительную камеру, минуя систему холостого хода

В этом случае нужно обратить внимание на электромагнитный клапан карбюратора, чтобы его закрыть. Вместе с этим следует измерить диаметр отверстия жиклёра, который иногда больше нужного

Регулировка поплавковой системы

После того как вы сняли карбюратор, лучше всего сначала отрегулировать поплавковую систему.

Если поплавок правильно отрегулирован, то его ход будет в диапазоне 6,5 мм с одной стороны, и 14 мм с другой. Вам не составит труда отрегулировать его, вы можете использовать проверяющий шаблон, установив камеру вертикально. Так поплавок будет немного соприкасаться с шариком клапана, но не будет оказывать давление на него.

Регулировка уровня топлива

Если вы заметили, что у вас ход не соответствует 6,5 мм, то вам следует немного согнуть язычок игольчатого клапана, чтобы получить необходимое значение.

Затем отрегулируйте уровень открытия игольчатого клапана, именно он отвечает за пропуск топлива в камеру. Когда в камере хватает бензина, поплавок поднимается, уменьшая поступление бензина, но если вы нажмете резко на газ, откроется дроссельная заслонка, топливо начнет интенсивнее расходоваться, и поплавок опустится, открыв клапан.

После этого нужно отрегулировать ход поплавка с другой стороны. Проверьте на наличие отклонений, отведя его от крышки до упора, расстояние должно составить 14 мм. В случае несоответствия этому значению, подогните упор кронштейна крепления поплавка так, чтобы получить расстояние не больше 14 мм.

После того как вы проведете описанные выше действия, поплавок будет иметь ход порядка 8 мм.

Этап очистки

Просматриваем все полученные детали и определяем явных кандидатов на замену новыми запчастями. Остальные элементы готовим для чистки и мойки. В помощь автомобилистам производители выпускают специальные аэрозольные баллоны с тонкими трубчатыми насадками.

Если есть желание сэкономить, то в открытую емкость можно набрать небольшое количество бензина либо керосина, с помощью которых проводим откисание от сажи и активную промывку. При работе с такими жидкостями стоит использовать защитные прорезиненные перчатки и защиту органов дыхания в виде лепестка.

Проходные каналы и жиклеры важно продуть компрессором или баллоном с воздухом. Также важно очистить посадочные полости

В процессе диагностики контролируем рабочие зазоры в поплавковой камере. При отметке в 6,3 мм поплавок должен быть полностью закрыт. Асбестовая прокладка является одноразовым изделием, поэтому подлежит обязательной замене. В противном случае возврат изношенной не гарантирует качественной герметичности.

В конструкции имеется впадина, расположенная под 45 градусов. В идеальном случае, по мнению бывалых автомобилистов, она должна быть смочена наполовину топливом. Добиться такого результата удается с помощью зажатия язычка, расположенного на поплавке.

Для затягивания гаек обеспечиваем усилие до 2,5 кг. Увеличивать его не требуется, так как в противном случае можно сорвать резьбу или повредить грани метизов.

Работа с приводом дроссельной заслонки

Если машина «тупит» при нажатии газа, ухудшилась динамика, появился увеличенный расход топлива, то необходимо отрегулировать привод дроссельной заслонки. Такая работа выполняется с напарником, который должен нажимать на педаль акселератора, поддерживая обороты двигателя на нужном уровне.

Для регулировки потребуются следующие инструменты:

• фонарик;
• штангенциркуль;
• плоская отвертка;
• ключ на восемь.

Алгоритм регулировки следующий:

1. До упора утапливают подсос.
2. Напарник за рулём должен на заглушенном двигателе выжать в пол педаль газа.
3. При правильной настройке дроссельная заслонка поднимается вертикально.
4. Необходимо подсветить ее фонариком, чтобы убедиться в отсутствии отклонений.
5. Педали газа опускается, после чего заслонка должна герметично закрыть первичную камеру.
6. При зазорах заслонки необходимо отрегулировать тягу привода.
7. Снимают и измеряют длину тяги, ее показатель должен составлять ровно 80 миллиметров.
8. Если есть несоответствия, подтягивают контргайками проушины, устанавливая нужную длину.

Проведя такую простейшую регулировку, можно улучшить работу двигателя, полностью будут решены проблемы с плавающими оборотами, мотор начнёт лучше откликаться на нажатие педали газа. Также при правильно отрегулированном семерочном карбюраторе уменьшается расход топлива, что сокращает затраты автовладельцев.

Отрегулировать карбюратор на ВАЗ 2107 можно самостоятельно, при этом потребуются лишь специальные мерные щупы, которые предлагаются в большинстве автомагазинов. Если же проведённая работа не дала какого-либо результата, следует обратиться в сервис. Мастера вскроют топливную систему и сам двигатель, определят имеющиеся у мотора неисправности и полностью отремонтируют агрегат, улучшив его эксплуатационные характеристики, сократив при этом показатель расхода топлива.

Обслуживание пускового устройства

Ещё одним обязательным этапом настройки карбюратора на ВАЗ-2107 является обслуживание пускового устройства. Этот регулируемый механизм необходим для правильной подачи топлива и заведения холодного двигателя. Как только автоматика определяет низкую рабочую температуру силового агрегата в топливно-воздушную смесь подаётся большое количество бензина, что позволяет обеспечить уверенный пуск мотора с последующим удержанием нужных оборотов.

Стандартный показатель частоты пускового устройства составляет полторы тысячи оборотов в минуту, что равняется холостому режиму двигателя. При больших или меньших показателях могут появиться проблемы в работе силового агрегата. Машина плохо заводится, существенно увеличивается расход топлива, все технические жидкости долго выходят на свою оптимальную температуру.

Будет также интересно: Самостоятельная компьютерная диагностика автомобиля

Принцип работы пускового устройства следующий:

1. Тросик прикреплён к трехплечему рычагу, который он взводит, поворачиваясь против часовой стрелки.
2. Одновременно с тросиком двигается телескопическая тяга, которая открывает и закрывает заслонку воздушного канала.
3. Другое плечо рычага опирается на ось заслонки дросселя, отвечая за подачу в камеру топлива.
4. При закрытой воздушной заслонке дроссельная камера приоткрывается, обеспечивая получение насыщенной топливно-воздушной смеси.

Если по каким-либо причинам пусковое устройство не отрегулировано, появляются проблемы с оборотами, которые холодная машина не может стабильно держать. В камеру сгорания подаётся не обогащенная смесь, в результате чего двигатель глохнет, проработав лишь несколько секунд.

Для регулировки пускового устройства потребуется демонтировать карбюратор, для чего его скручивают с фиксирующих шпилек. Рычаг, управляющий заслонкой воздушного потока, поворачивается, полностью закрывая отверстие. С помощью щупа измеряют зазор между краем дросселя и канальной стенкой. Он должен составлять 0,85−0,9 миллиметра. Для такой проверки лучше всего использовать специальный мерный щуп. Регулировать зазоры можно, подгибая тягу у рычага дроссельной заслонки.

Также необходимо измерить и отрегулировать расстояние между стенкой и заслонкой. Для регулировки зазора у пускового устройства, оттягивают шток, создавая условия разряженного воздуха. Механизм потянет за собой тяги прорези, что позволит получить доступ к щели между заслонкой и стенкой. Величина зазора должна составлять 5−5,4 миллиметра. Чтобы отрегулировать этот диапазон потребуется крутить специальный винт, расположенный в нижней части карбюратора прямо под клапаном.

Снятие для настройки

Искать главный агрегат, используемый в автомобиле для создания топливной смеси, необходимо под капотом. Он зафиксирован четырьмя шпильками на платформе выпускного коллектора. Карбюратор состоит из множества мелких элементов, которые требуют тщательной очистки и контроля состояния.

Демонтаж осуществляется в следующем порядке:

Скручиваем расположенную справа крышку воздушного фильтра и снимаем корпусную часть очистителя. Потребуется ключ на 8. Более опытны механики проводят переделку под удлиненные болтовые крепления на 10, что обеспечивает более качественную фиксацию.
Разъединяем вакуумный шланг, трубки вывода картерных газов, систему топливного питания

Стоит учитывать, что в топливном трубопроводе сохраняется небольшое количество топлива, поэтому важно использовать ветошь для сбора жидкости и локализации.
Водитель должен знать, что все демонтажные работы проводятся на холодную, в противном случае существенно повышается риск возгорания. Категорически недопустимо игнорировать данное правило.
После удаления корпусных элементов, используя крестовую отвертку, выкручиваем пять крепежных винтов.

По завершении снятия крышки, можно приступать к демонтажу нижней части. Она зафиксирована при помощи 4 шпилек и гаек.

В процессе работы необходимо проявлять максимальную осторожность, так как мелкие крепежные детали способны падать в открытую часть коллектора. Последствия падения способны вывести из строя целый блок

Инструкция по регулировке карбюратора ВАЗ 2107 своими руками.

Прежде чем начать регулировку карбюратора ВАЗ 2107, необходимо помнить основное правило автотехника, которое гласит, что нельзя трогать те вещи, которые не ломаются, или, другими словами, не пробуйте разбирать с целью удовлетворения своего любопытства детали, которые обычно не выходят из строя (одной из таких деталей, к слову, является дозирующая система).

Теперь о самой регулировке. Ее нужно делать в такой последовательности:

• наружная мойка и чистка деталей карбюратора;
• осмотр элементов агрегата на предмет возможного повреждения;
• очистка сетчатого фильтра;
• промывание поплавковой камеры;
• очищение воздушных жиклеров;
• крайний этап — регулировка холостого хода, пускового механизма, поплавковой системы.

Стоит обратить внимание и на то, что:

1. совсем необязательно производить демонтаж карбюратора при выполнении названных выше работ: при постоянном использовании, абсолютно все детали очищаются самостоятельно, а пыль и грязь не попадают вовнутрь:
2. после каждых 60 тысяч пробега сетчатый фильтр, который находится возле входа поплавковую камеру, необходимо проверять.

Проверка работоспособности сетчатого фильтра.

Проверка производится посредством заполнения поплавковой камеры через прокачку топлива. Когда эта камера заполняется, закрывается запорный клапан, после чего крышка фильтра, расположенная вверху карбюратора, легко отодвигается. Далее снимается сам клапан, который необходимо промыть в растворителе и продуть (просушить) сжатым воздухом.

В случаях, когда под большой нагрузкой наблюдаются нарушения разного рода в работе движка, то это свидетельствует о том, что в топливной системе нарушена подача смеси, ну, или, как вариант, что сетчатый фильтр неисправен.

Кстати, категорически не рекомендуется в поплавковой камере протирать дно обычной тряпкой, поскольку после завершения чистки таким способом на дне камеры останутся волокна, которые впоследствии быстро засорят жиклеры. Вот почему чистка должна осуществляться резиновой грушей.

Грушей также проверяется наличие герметичности в запорной игле, ведь давление, образованное при сжатии ее руками, равно давлению, вырабатываемому топливным насосом.

Закончив проверку, не спешите установить крышку карбюратора на свое место — убедитесь, что поплавки расположены вверх. Если все в порядке – ставим крышку на место, в процессе должно ощущаться сильное давление. Именно в это время нужно прослушать карбюратор на предмет возможной протечки воздуха. В случаях, если утечка обнаружена, корпус клапана и игла подлежат незамедлительной замене.

Как регулировать поплавковую систему?

Регулировка данной системы может осуществляться как прямо на двигателе (без снятия карбюратор), так и вне его (с разобранным карбюратором). Проводится она следующим образом. Сначала проверяется положение поплавка: если кронштейн, который его держит, деформирован, необходимо его выровнять. Это нужно для того, чтобы осуществить равномерное погружение самого поплавка в камеру. Теперь можно осуществлять регулировку.

Если игольчатый клапан оказался закрыт, сначала открываем крышку камеры, затем отодвигаем в сторону поплавок и, дергая аккуратно язычком кронштейна, стараемся добиться, чтобы расстояние между прокладкой крышки и поплавком составило не более 7 и не менее 6 миллиметров. При этом в состоянии погружения расстояние должно сократиться до 1-2 миллиметров.

Если же игольчатый клапан был открыт, то расстояние между иглой и поплавком должно составить 15 миллиметров.

Если измеренное вами расстояние оказалось больше указанных выше норм – игла неисправна.

Видео по регулировке поплавковой системы карбюратора ВАЗ 2107

Как регулировать систему пуска?

Для регулировки системы пуска карбюратора ВАЗ 2107 снимите с двигателя воздушный фильтр, запустить его, затем потяните подсос на себя. Далее принудительно откройте на 1/3 воздушную заслонку и установите обороты на 3300–3600 в минуту. Теперь опустите воздушную заслонку, установив частоту вращения на 400 меньше от начальной.

Как отрегулировать холостой ход карбюратора ВАЗ 2107.

Для того чтобы произвести регулировку холостого хода автомобиля, нужно прогреть его до рабочей температуры и настроить винтом качества максимальное значение числа оборотов (сам винт качества не трогайте!).

Далее им же устанавливаем значение на 100 оборотов/минуту больше от нормального. Ну, и последним этапом заводим двигатель и опять же винтом качества подстраиваем обороты до необходимого значения. На этом регулировку карбюратора ВАЗ 2107 можно считать завершенной.

Видео по регулировке карбюратора ВАЗ 2107 видео

Регулировка уровня поплавковой камеры ВАЗ 2107

Мы уже говорили, что работа поплавковой камеры прямо определяет расход топлива. Дело в том, что ее непосредственное назначение – прием и дальнейшее хранение бензина, а значит, если она будет использовать слишком много топлива для своей работы, карбюратор будет не экономичным. Кроме того, при слишком экономичном уровне работы камеры, мотор может потерять мощность или не запуститься совсем. Для этого производят регулировку уровня поплавковой камеры карбюратора, то есть, под этим словом понимают установку положения поплавка или изменение фаз открывания и запирания игольчатого клапана.

Регулировка поплавковой камеры процедура не сложная. Для этого нужно иметь минимальное представление об устройстве карбюратора.

• Прежде чем приступать к выполнению настроек, нужно иметь исправную систему зажигания и бензиновый насос. Все клапаны и жиклеры карбюратора должны быть чистыми и никоим образом не должны препятствовать нормальной подаче топлива в камеру.
• Установите автомобиль на ровную площадку и запустите двигатель. Дайте ему поработать на холостых оборотах в течение 30 секунд и заглушите. За это время уровень поплавковой камеры должен достигнуть настроенных значений, для последующего его сравнивания с нормой. Пока мотор теплый, откройте капот и выкрутите три гайки, на которых крепится крышка воздушного фильтра. Иногда вместо них могут быть «барашки». Снимите крышку и вытащите фильтр из корпуса. После этого, открутите четыре гайки крепления корпуса воздушного фильтра к карбюратору.
• Открутите болт, фиксирующий трос привода ручного управления воздушной заслонкой карбюратора. Вытащите трос из зацепления, а после этого, отсоедините тяги привода управления воздушной заслонкой посредством педали. Последним ослабьте хомут, фиксирующий шланг подачи топлива и снимите последний со штуцера карбюратора.
• Теперь нужно разобрать карбюратор на две части. Для этого с помощью крестовой отвертки выкрутите несколько болтов крепления верхней части агрегата к нижней. Далее снимите верхнюю часть, там вы найдете поплавок, подвешенный на оси и игольчатый клапан.
• После небольшой разборки карбюратора, в нижней части останется сама камера, которая будет наполнена определенным уровнем топлива. Этот уровень нужно замерить при помощи линейки и сравнить с нормируемыми значениями. Все величины уровней поплавковой камеры можно разделить на две основных (для ВАЗ 2107): «Солекс» и карбюратор «ДААЗ». Для первой группы карбюраторов уровень наполнения камеры не должен превышать 23 миллиметров от верхнего края камеры, а для «ДААЗ» — половина высоты камеры.

Можно определить норму и самостоятельно. Для этого измерьте высоту поплавковой камеры и разделите на 2. То есть, норма уровня должна составлять половину камеры. Но учтите, что это примерное значение, которое уже давно применяется для всех моделей «Жигулей».

Если фактический уровень камеры отличается от нормы, необходимо подогнуть язычок поплавка таким образом, чтобы клапан перекрывался раньше или поздно, в соответствии со стороной отклонения.

Например, если уровень камеры слишком низок, то подогните язычок в сторону поплавка, а если слишком большой, то в обратную сторону. После этого установите верхнюю часть карбюратора на место и проведите сборку всех узлов в обратной последовательности. Дальнейшей процедурой необходимо выставить обороты холостого хода и снизить уровень потребления топлива к минимуму с помощью вращения двух винтов – качества и количества смеси.
