Предназначение клапанов в двигателе
При своей работе двигатель потребляет воздух и топливо, а выделяет выхлопные газы. Клапаны служат для того, чтобы в цилиндр поступала топливовоздушная смесь (через впускной клапан) и удалялись выхлопные газы (через выпускной клапан). Чередование циклов впуска и выпуска называется рабочим циклом двигателя. Он состоит из четырёх тактов.
- Впуск. Открыт впускной клапан. Поршень движется вниз и за счёт разряжения, создаваемого в цилиндре, увлекает за собой топливовоздушную смесь, которая поступает через открытый впускной клапан.
- Сжатие. Оба клапана закрыты. Поршень движется вверх (к свече зажигания) и сжимает топливовоздушную смесь.
- Рабочий ход. Оба клапана закрыты. Свеча зажигания даёт искру, которая поджигает топливовоздушную смесь. Во время сгорания топливовоздушной смеси образуется много газа, который толкает поршень вниз.
- Выпуск. Открыт выпускной клапан. Поршень движется вверх и выталкивает из цилиндра отработавшие газы через открытый выпускной клапан.
Рабочий цикл двигателя состоит из четырёх тактов, за время которых рабочая смесь поступает, сжимается и сгорает, затем удаляются отработавшие газы
Смысл регулировки клапанов
Открытием клапана управляет кулачок распределительного вала. При работе двигателя клапан нагревается и удлиняется, что может привести к его неполному закрытию. Для компенсации этого удлинения существует зазор между клапаном и кулачком распределительного вала. Смысл регулировки клапанов сводится к выставлению необходимой величины этого зазора.
Признаки неправильной регулировки клапанов
Признаками неправильно отрегулированных клапанов являются:
- Посторонний металлический стук из-под клапанной крышки.
- Снижение мощности двигателя.
- Запах чистого бензина в выхлопных газах.
Регулировка клапанов на автомобилях ВАЗ 2107 обязательна после ремонта газораспределительного механизма, а также после пробега в 10-15 тысяч километров.
Клапанная крышка
Клапанная крышка защищает газораспределительный механизм от внешних воздействий, а также предотвращает протечки масла. Прокладка клапанной крышки предназначена для уплотнения стыка крышки с головкой блока цилиндров. Она представляет собой полоску резины, по форме точно повторяющую контуры клапанной крышки.
Замена прокладки клапанной крышки
При наличии протечек масла из-под клапанной крышки прокладку следует заменить. Для этого необходимо снять клапанную крышку (как это сделать, вы уже знаете из раздела про регулировку клапанов) и прокладку. Новая прокладка укладывается без каких-либо специальных инструментов и приспособлений.
Прокладка клапанной крышки укладывается на поверхность головки блока цилиндров вручную, без каких-либо инструментов
Место установки необходимо тщательно отчистить от остатков старой прокладки и следов герметика. Новую прокладку укладываем на место и устанавливаем клапанную крышку на двигатель.
Порядок затяжки клапанной крышки
После установки клапанной крышки на двигатель её необходимо закрепить гайками к головке блока цилиндров. Для предотвращения перекоса, смещения и повреждения прокладки существует специальный порядок затяжки гаек. Суть этого процесса — затягиваем крепления от центра к краям.
- Затягиваем центральную гайку.
- Затягиваем вторую центральную гайку.
- Затягиваем крайние гайки с одной стороны крышки.
- Затягиваем крайние гайки с противоположной стороны крышки.
- Затягиваем гайку на выступе клапанной крышки.Гайки клапанной крышки необходимо затягивать в определённом порядке, чтобы избежать перекоса и деформации прокладки
Соблюдая порядок затяжки гаек, вы гарантированно избегаете последующих проблем с утечкой масла из-под клапанной крышки.
Видео: установка прокладки клапанной крышки ВАЗ 2101–07
Регулировка клапанов на ВАЗ 2107 не представляет особой сложности, не требует специальных знаний (кроме этой статьи) либо специального инструмента. Её по силам осуществить автомеханику-любителю в собственном гараже. Не бойтесь делать свою машину сами, у вас обязательно получится.
Признаки предстоящей регулировки клапанов ВАЗ — падение мощности двигателя на высоких/низких оборотах и характерный металлический стук. Неправильная регулировка клапанов снижает рабочий ресурс, поскольку при слишком малом зазоре будет происходить прогорание седла и самого клапана. А слишком большие зазоры провоцируют то самое постукивание.
Регулировка клапанов на ВАЗ 2107 считается занятием средней тяжести — новичкам авторемонта стоит довериться опытным механикам.
Сам процесс регулировки на ВАЗ 2107, будь-то карбюратор или инжектор, происходит одинаково. Различия заключаются в том, как снимать крышку головки ГБЦ и выставлять поршни в верхнюю мертвую точку — на инжекторных «семерках» трещоткой подлезть не выйдет.
В любом случае для регулировки клапанов на ВАЗ 2107 понадобится:
- рожковые ключи на 13 и 17;
- щуп толщиной 0,15 мм.
Порядок регулировки клапанов на ВАЗ 2107 | ||
---|---|---|
ВМТ цилиндра | Градус поворота коленвала | Клапаны |
4 | 6 и 8 | |
2 | 180 | 4 и 7 |
1 | 360 | 1 и 3 |
3 | 540 | 2 и 5 |
Регулировка теплового зазора клапанов щупом ВАЗ-2107: Блог автолюбителя Николая Ваганова
Как вы помните, в прошлый раз мы разобрали как заменить цепь и звездочки ГРМ на новые. Однако, перед установкой клапанной крышки на место необходимо отрегулировать тепловой зазор в приводе клапанов. Сегодня разберем этот момент.
Регулировку зазора проводят после работ, связанных с вмешательством в газо-распределительный механизм, при возникновении громкого стука на прогретом двигателе, а также, каждые 10 тысяч км пробега (согласно руководства к эксплуатации).Перед работой необходимо проверить и отрегулировать натяжение цепи, что мы проделали ранее.Регулировку проводят плоским широким щупом толщиной 0,15 мм или регулировочной рейкой при температуре двигателя 20 С°, однако, можно и при другой, сделав необходимую поправку.
Выпуск можно не учитывать |
Однако, следует учитывать, что тогда понадобится набор щупов различной толщины.
Настройка рейкой считается наиболее точной для выставления зазора, даже при значительном износе распредвала и рычагов клапана (рокеров). Щупом же выставить правильный зазор на деталях даже с малой выработкой уже проблематично, однако такой вариант более прост и доступен в гаражных условиях.Итак, нам понадобятся:
- торцевые ключи «на 8», «на 10»
- гаечные ключи «на 13», «на 17»
- плоская отвертка
- спецключ или торцевая головка для гайки (храповика) коленчатого вала
- щуп 0.15 мм
Перед началом работы необходимо заглушить мотор, дать ему остыть до требуемой температуры. Снять крышку головки блока цилиндров, предварительно сняв или отведя в сторону мешающиеся патрубки и фильтры.
Теперь необходимо установить коленчатый и распределительный валы в положение верхней мертвой точки 4-го цилиндра (ВМТ), совместив заводские метки на шкиву коленвала и звездочке распредвала с соответствующими метками-отливами на корпусе двигателя.
Это можно сделать с помощью спецключа (или головки), проворачивая коленвал за гайку по часовой стрелке.
Или поддомкратив заднее колесо и, прокручивая его на 4-й передаче, добиваемся совпадения меток.
Для облегчения работы можно выкрутить свечи, снять ремень генератора.Итак, в этом положении мы можем настроить тепловой зазор на 8 и 6 клапанах. Порядковая нумерация начинается от звездочки распредвала.
Для этого вставляем щуп в зазор между рокером и кулачком распредвала. При довольно свободном вхождении без ощутимого сопротивления или, наоборот, при его «закусывании», необходимо произвести настройку: ключом «на 17» ослабить затяжку контргайки регулировочного болта и ключом «на 13» завернуть или отвернуть болт, добившись необходимого зазора, затянуть контргайку обратно.
При затяжке контргайки необходимо иметь ввиду, что зазор немного уменьшиться, поэтому следует делать поправку. С первого раза вряд ли получится выбрать зазор — как правило, это приходит с навыком.
Щуп после настройки должен входить с заметным усилием, немного гнуться, но не «закусывать».Последовательно проворачивая коленвал на 180°(распредвал на 90°) проверяем и регулируем зазоры у следующей пары, соблюдая очередность. Для облегчения работы по настройке на шкив коленвала и звездочку распредвала можно нанести дополнительные метки.
После завершения регулировки коленвал должен совершить почти два оборота, а распредвал почти один оборот. Проверяем еще раз затяжку всех контргаек. Для подстраховки, можно прокрутить коленвал и проверить зазоры еще раз.
Ставим снятые детали в обратной последовательности.
Подписывайтесь на блог! Удачи на дорогах!
autovazremont.blogspot.com
Как самостоятельно отрегулировать клапаны на ВАЗ 2107 инжектор
Регулировка клапанов двигателя ВАЗ 2107 инжектор своими руками – процедура достаточно сложная в части точности ее выполнения. Обычно ее выполняют по регламенту – через каждые 15-20 тыс. км. пробега. Но если в процессе эксплуатации автомобиля ВАЗ 2107 появляется характерный регулярный цокот в моторном отсеке – значит, клапана требуют внеплановой регулировки.
Кроме устранения повышенного шума в двигателе ВАЗ 2107 инжектор, отрегулировать нужно еще и для предотвращения преждевременного износа деталей мотора. Для выполнения этой работы понадобится следующий инструмент:
- Ключи
- на 10;
- 13/17 – 2 шт.;
- на 38 для коленвала;
- Специальный щуп толщиной 0,15 мм;
В самой процедуре регулировки клапанов на двигателе ВАЗ 2107 инжектор ничего сложного нет. Главное, что необходимо помнить – все работы нужно выполнять на полностью остывшем моторе. В первую очередь, при помощи ключа на 10 необходимо открутить 8 гаек и снять крышку головки блока. Тем самым мы получим доступ к регулировочным винтам клапанов. Прежде чем приступить к регулировке, нужна определенная настройка положения коленчатого вала. Выполняется она при помощи ключа на 38, путем проворачивания коленчатого вала до совмещения меток на звездочке и на головке блока.
При этом необходимо также проверить натяжение цепи и в случае ее ослабления – подтянуть.
Регулировка натяжения цепи ВАЗ 2107 своими руками – задача предельно простая. Ослабив гайку плунжерного натяжителя, находящуюся под выпускным патрубком, ключом на 38 проворачиваем коленвал до появления максимального сопротивления. Удерживая его от произвольного вращения, ключом на 13 фиксируем гайку натяжителя.
Такое положение коленвала ВАЗ 2107 инжектор соответствует положению четвертого цилиндра в верхней мертвой точке. При этом бегунок распределителя будет направлен в сторону контакта, соответствующего 4 цилиндру. В таком положении регулируются следующих клапанов:
- Впускной и выпускной на четвертом (седьмой и восьмой кулачки);
- Выпускной на втором (четвертый кулачок);
- Впускной на третьем (шестой кулачок) цилиндре;
В первую очередь, при помощи щупа или специального прибора проверяем зазор. Если щуп входит с незначительным усилием и дальше свободно двигается – зазор нормальный и в регулировке не нуждается.
В противном случае необходимо при помощи ключа на 17 отпустить фиксирующую гайку, после чего ключом на 13 поворачивается регулировочный болт и выставляется нужный зазор. Повторно проверив правильность регулировки клапанов щупом, фиксируют положение регулировочного болта, удерживая его от смещения и одновременно фиксируя гайкой.
Проверив и отрегулировав все клапана, соответствующие установленному положению, меняют порядок цилиндров путем проворачивания коленвала на 60 градусов. При этом бегунок распределителя должен быть направлен в сторону контакта первого цилиндра. В таком положении нужно отрегулировать зазоры оставшихся клапанов:
- Впускной и выпускной первого;
- Впускной второго;
- Выпускной третьего цилиндров.
Порядок регулировки зазоров клапанов полностью аналогичен описанному ранее. После того, как вы отрегулировали все клапана, рекомендуется 1-2 раза провернуть коленвал ключом на 38 и выполнить контрольную проверку. Если все нормально, можно смело устанавливать на место крышку головки, крышку распределителя, и заводить двигатель вашего ВАЗ 2107. Если работа выполнена качественно – цокот должен исчезнуть. Если же этого не произошло, значит, есть и другая проблема. Можно попробовать диагностировать и устранить ее своими руками, или же обратиться за помощью к квалифицированным специалистам.
Регулировка клапанов на ВАЗ 2103
Поскольку работа двигателя основана на постоянном сгорании в цилиндрах топливно-воздушной смеси, цилиндропоршневая группа довольно сильно нагревается, что приводит к расширению металла.
Если бы таковой зазор отсутствовал, работа двигателя была бы некорректной либо вовсе невозможной из-за нарушения фаз газораспределения.
Регулировка теплового зазора клапанов выполняется между кулачком распредвала и специальным рычагом
Когда и для чего производится регулировка
Регулировка клапанов является одним из важных мероприятий при обслуживании двигателя на автомобилях семейства ВАЗ. Прежде всего, необходимость в проведении такого процесса связана с конструкцией клапанного механизма. В ходе работы узла образуется выработка на соприкасающихся поверхностях рычага, торце клапана и кулачках распредвала, что сказывается на увеличении зазора. В силу того, что конструкция механизма является довольно простой, регулировку без особого труда можно выполнить своими силами.
Необходимость в выставлении правильного зазора возникает в следующих ситуациях:
- при ремонте механизма ГРМ;
- доносится шум из области ГБЦ;
- пробег после последней регулировки составляет более 15 тыс. км.;
- снизилась мощность мотора;
- увеличился расход топлива.
После ремонтных работ с механизмом ГРМ в обязательном порядке выполняют регулировку клапанов
Снижение динамики может быть связано также с карбюратором
Если регулировка этого узла не дала никаких результатов, следующее на что нужно обратить внимание — это именно клапана
Инструменты для регулировки
Регулировка теплового зазора осуществляется при помощи материалов и инструментов, который должен быть в арсенале каждого владельца «классики»:
- набор торцевых и рожковых ключей (обязательно наличие рожковых ключей на «13» и «17»);
- щуп для замера зазора;
- отвёртки;
- ветошь.
Отдельно следует сосредоточиться на щупе, поскольку обычный плоский инструмент для этой процедуры не пойдёт. Понадобится широкий щуп толщиной 0,15 мм.
Чтобы отрегулировать тепловой зазор понадобится специальный широкий щуп толщиной 0,15 мм
Подготовительные работы
Помимо того, что регулировку проводят на остывшем двигателе, потребуется частичный демонтаж некоторых его элементов:
Откручиваем гайки и снимаем крышку воздушного фильтра, извлекая сам фильтрующий элемент.
- Отсоединяем шланги, идущие к корпусу фильтра, после чего отворачиваем крепёж.
Отвёрткой откручиваем крепление троса подсоса, затем демонтируем тягу дроссельной заслонки.
Торцевым ключом на «10» откручиваем гайки крепления крышки ГБЦ и снимаем её.
- Демонтируем крышку трамблёра.
После проделанных действий с помощью специального ключа потребуется установить поршень четвёртого цилиндра в ВМТ. Шкив коленвала в этом случае должен быть установлен напротив длиной метки на блоке цилиндров, шестерня распредвала — напротив отлива на крышке подшипников, бегунок распределителя — соответствовать проводу четвёртого цилиндра.
Перед началом регулировки устанавливают коленвал и распредвал по соответствующим меткам
Порядок регулировки клапанов
После того как все метки выставлены, приступаем к проверке либо регулировке зазора, который должен составлять 0,15 мм:
Работу начинаем с 6 и 8 клапана, считая со стороны цепи ГРМ. Между кулачком распредвала и рокером вставляем щуп и, если он входит одинаково туго, то в регулировке нет необходимости.
Если щуп входит свободно либо с трудом, зазор потребуется отрегулировать. Для этого ключом на «13» удерживаем головку болта, а ключом на «17» ослабляем контргайку. Вставляем щуп и путём вращения болта выставляем нужное положение, после чего затягиваем контргайку и для контроля проверяем, не изменился ли зазор.
Зазор на остальных клапанах выставляем аналогичным образом. Для этого коленвал проворачиваем на пол-оборота и регулируем 4 и 7 клапаны.
Коленчатый вал поворачиваем ещё на 180˚ и производим регулировку 1 и 3 клапанов.
- В последнюю очередь проверяем и при необходимости регулируем 2 и 5 клапаны.
Щуп на всех клапанах должен выниматься с одинаковым усилием
При этом важно знать и помнить, что маленький тепловой зазор будет хуже большого, а это может привести к прогоранию клапанов
Как отрегулировать клапана
Все процедуры необходимо проводить только на холодном двигателе. Это делается для того, чтобы результаты нстройки остались стандартными: именно так поступают на заводах-изготовителях. Стоит отметить, что порядок регулировки клапанов на каждой машине свой: узнать его можно из инструкции к автомобилю или соответствующей литературы. Процесс осуществляется посредством вкручивания или выкручивания специальных регулировочных винтов, либо подбором плоских шайб. Каждый из этих вариантов рассматривается отдельно.
Использование специальных инструментов
Регулировка клапанов двигателя производится с помощью набора щупов или посредством специальной рейки и индикатора. Оба способа достаточно широко распространены: первый отличается простотой, доступностью и требует минимальных финансовых и временных затрат. Чтобы применить второй метод, придется купить прибор и специальное приспособление.
Регулировка с помощью щупа и контргаек
Подобный способ настройки ГРМ характерен для российских заднеприводных авто («классика»). Алгоритм действий:
- Демонтируйте корпус воздушного фильтра и от клапанной крышки отсоедините все трубки, тросики и рычажки. Для облегченного проворачивания коленвала двигателя выверните свечи зажигания.
- Снимите клапанную крышку и передний кожух ремня ГРМ (если он есть – может быть и цепь).
- Выставите поршень цилиндра, с которого начнется процедура (например, в жигулевской «классике» он 4-й) в положение верхней мертвой точки: клапаны окажутся в закрытом положении.
- Наблюдая за меткой-углублением на шкиве вала двигателя, проворачивайте его до совпадения с риской на нижней передней крышке БЦ . Точка-углубление на звездочке вала ГРМ тоже должна совпасть с меткой на его «постели» (корпусе).
- Рожковым ключом удерживайте регулировочный метиз и одновременно ослабьте контргайку. Далее нужно пользоваться набором щупов для регулировки клапанов. Выберете нужную тонкую пластину, вставьте ее между коромыслом и стержнем клапана. Щуп при нормальной настройке будет проходить с небольшим трением. Значение зазора необходимо отрегулировать по таблице, которая для каждой машины своя (для ВАЗ2101-07 – 0,15 мм). Теперь затяните контргайку и еще раз проверьте зазор. При необходимости операцию повторите. Соблюдайте порядок регулировки клапанов: например, для «классики» ВАЗ: 8-6, 4-7, 1-3, 5-2.
Регулировка с помощью шайб
Подобная настройка ГРМ больше характерна для переднеприводных автомобилей. Чтобы ее произвести, необходимо:
- Снять крышку клапанов.
- Найти метки на блоке мотора, шкиве ремня ГРМ и, проворачивая коленвал по часовой стрелке, добиться их совпадения. В итоге первый поршень окажется в положении ВМТ.
- Определите зазор между регулировочной шайбой и кулачком распределительного вала (они – первые, если смотреть со стороны шкива).
- При большем или меньшим зазоре подберите другую шайбу (на каждой есть соответствующая маркировка, если нет – воспользуйтесь штангенциркулем, а лучше — микрометром).
- После установки шайбы снова проверьте зазор: допустимое отклонение – не более 0,05 мм в обе стороны.
- Не забывайте, что величина зазора для впускного и выпускного клапанов разная – данный параметр необходимо выяснить из инструкции по эксплуатации конкретного авто.
Регулировка с помощью индикатора и рейки
Этот метод считается более точным и был особенно популярен во времена ССССР. Подобный способ регулировки хорош для двигателей, находящихся в эксплуатации длительное время, т. к. прибор и рейка при измерении учитывают выработки на поверхностях деталей. Ход процедуры:
- Снимите клапанную крышку, предварительно отсоединив от нее рычаги и тросики.
- Прокрутите вал двигателя до совпадения меток, точно так же, как при регулировке клапанов с помощью щупа.
- Возьмите рейку и зафиксируйте ее на головке блока цилиндров (крепление осуществляется к шпилькам корпуса «постели») распредвала. Есть небольшой нюанс: не нужно вкручивать полностью все 3 гайки крепления рейки, иначе она будет болтаться. Прежде всего заверните крайние метизы, далее начинайте откручивать средний болт, пока рейка не станет неподвижной.
- Возьмите стрелочный индикатор и закрепите его на рейке, а лапку прибора поставьте на край кулачка клапана.
- Захватом, входящим в комплект, уцепите кулачок и потяните его вверх: стрелка индикатора должна пройти 52 деления (при температуре воздуха +20 градусов). Если это не так, то нужно регулировать клапан одним из двух вышеописанных способов.
Маслосъёмные колпачки
Маслосъемные колпачки, которые также называют сальниками клапанов, прежде всего, исключают проникание масла в камеру сгорания мотора. Как и другие детали силового агрегата, колпачки со временем изнашиваются, что сказывается на снижении эффективности их работы. В результате износа сальники начинают пропускать масло. Это приводит к увеличенному расходу смазки и другим характерным проблемам.
Для чего нужны сальники клапанов
В механизме ГРМ используются два типа клапанов: впускные и выпускные. Верхняя часть штока клапана находится в постоянном соприкосновении с распредвалом, работа которого приводит к образованию тумана из моторного масла. Обратная сторона впускного клапана находится в области, где стоит взвесь из капель топлива, а выпускной элемент расположен в области из горячих выхлопных газов.
Распределительный вал не может работать без постоянной подачи смазки. Однако попадание масла внутрь цилиндра является нежелательным процессом. Как раз для того чтобы предотвратить проникновение смазки в камеру сгорания и были созданы маслосъемные колпачки. Конструкция сальника такова, что с его помощью при возвратно-поступательном движении клапана, масло снимается со штока.
Какие ставить маслосъёмные колпачки на ВАЗ 2105
При необходимости замены сальников клапанов на «пятёрке», возникает сопутствующий вопрос — какие колпачки выбрать, чтобы они прослужили как можно дольше? Исходя из опыта многих автомобилистов, предпочтение стоит отдавать таким производителям, как Elring, Victor Reinz и Corteco.
К чему приводит износ маслосъёмных колпачков
Чтобы понять, какие возможны последствия эксплуатации двигателя с изношенными сальниками клапанов, стоит рассмотреть признаки их выхода из строя. Задуматься над тем, что колпачки пришли в негодность и требуют замены, необходимо в следующих случаях:
- сизый дым при запуске двигателя, а по мере прогрева его исчезание;
- нагар на свечах зажигания;
- повышенный расход масла.
Первый признак свидетельствует о том, что изношенный колпачок пропускает масло на холодную, а после прогрева двигателя в результате расширения, деталь способна выполнять свои функции. Появление нагара может быть связано не только с сальниками клапанов, поэтому потребуется выполнить диагностику мотора для точного определения проблемы. Стоит учитывать, что средний срок службы манжет составляет около 70–80 тыс. км. Если после такого пробега появляются признаки их износа, то вероятность того, что проблема именно в них, увеличивается.
Некоторые автовладельцы не придают особого значения признакам неисправности уплотнительных элементов и на самом деле зря. Несмотря на то что автомобиль по-прежнему едет и каких-либо ощутимых проблем не возникает, серьёзные неполадки с мотором возможны в дальнейшем. Взять хотя бы расход масла. При его повышении появляется «масляное голодание» мотора, что приводит к преждевременному износу деталей, после чего требуется капитальный ремонт. К тому же моторная смазка стоит не так уж дешёво. Если потребуется постоянно доливать масло, то на бюджете это отразится не лучшим образом.
При постоянном попадании масла в камеру сгорания, свечи преждевременно выходят из строя, что негативно отражается на работе силового агрегата. Кроме этого, нагар образовывается не только на свечах, но и на клапанах, поршнях, стенках цилиндров. Чем это грозит? Наиболее распространённая проблема — прогорание клапанов. Из этого можно сделать вывод, что износ манжет может привести к серьёзным последствиям и немалым финансовым затратам. Поэтому при обнаружении признаков износа уплотнителей не стоит затягивать с их заменой.
Как менять маслосъёмные колпачки на ВАЗ 2105

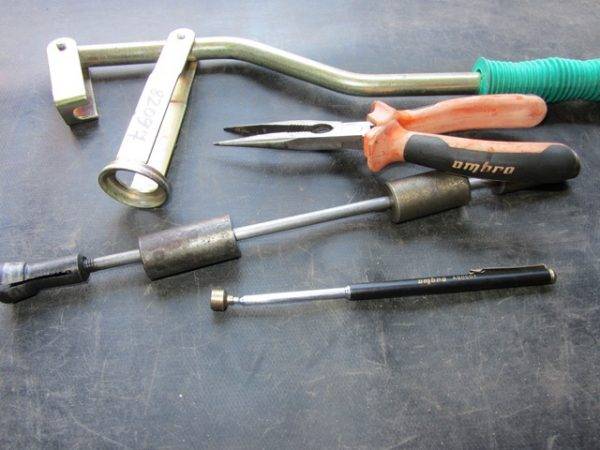

Замена колпачков невозможна без соответствующего инструмента, поэтому стоит позаботиться о его подготовке. Для проведения этой процедуры нам понадобятся:
- рассухариватель клапанов;
- приспособление для съёма колпачков;
- пинцет, длинногубцы или магнитная рукоятка;
- пруток из мягкого металла.
Сперва нужно выполнить подготовительные работы, которые сводятся к демонтажу всего, что будет мешать замене колпачков. К таковым элементам относится воздушный фильтр вместе с корпусом, крышка клапанов, трос подсоса и тяга от педали газа к карбюратору. В остальном процесс замены состоит из следующих шагов:
- Коленчатый вал устанавливаем в положение, при котором 1 и 4 цилиндры будут находиться в ВМТ.
После монтажа всех уплотнителей, собираем механизм в обратном порядке. Перед тем как поставить на место распредвал, путём вращения коленчатого вала, бегунок трамблёра выставляем в такое положение, при котором производился его демонтаж. После сборки останется отрегулировать тепловой зазор клапанов.
Регулировка клапанов на Ваз 2107 по микрометру
Вместо щупа для регулировки зазора клапанов применяется микрометр, устанавливаемый на специальной рейке. С его помощью можно контролировать величину свободного хода рокеров. Зазор 0.15 миллиметров соответствует свободному ходу рокера 0,52 миллиметра. Рейка имеет специальные гайки, позволяющие прикручивать ее на шпильки крепления распредвала. Это позволяет последовательно устанавливать ее над каждой из пар клапанов. Необходимо хорошо затягивать гайки крепления рейки, чтобы она не качалась во время проведения замеров. После этого надо закрепить микрометр (индикатор) на рейке так, чтоб он упирался в край рокера, нажимающего регулируемый клапан.
Чтобы проверить зазор, надо поднять кулачок рокера специальным захватом или пальцем и проконтролировать по стрелке прибора величину свободного хода. Если он не равен 0,52 мм, то его следует выставить так же, как при регулировке при помощи щупа.
Данный способ регулировки более точный и надежный. Щуп, проходя между рокером и распредвалом, игнорирует возможный зазор, появляющийся в результате выработки на деталях.
Микрометр определяет действительную величину свободного хода рокера, кроме этого, ориентироваться по показаниям индикатора проще и надежней, чем по свободному ходу щупа. Это позволяет отрегулировать зазоры в клапанном механизме максимально точно.
Таблица регулировки клапанов
Помнить наизусть, в каком порядке нужно производить РК, может не каждый, поэтому для «забывчивых» составляются специальные таблицы регулировки, по которым можно легко понять, при каком положении коленвала нужно регулировать тот или иной клапан.
Также существуют таблицы зависимости рекомендуемого зазора от температуры окружающей среды, в них еще могут указываться значения для РК с помощью индикатора.
Если посмотреть на таблицу, из нее можно понять, что оптимальное значение 0,15 мм действительно при температуре окружающего воздуха +20ºC. Если вы решили отрегулировать клапана зимой на улице при нуле градусов, то в этом случае необходимо выставлять зазор 0,135 мм, а если при +30º – 0,158 мм.
Для чего нужна регулировка клапанов
В любом автомобильном двигателе открытие клапанов необходимо для наполнения цилиндров топливовоздушной смесью, а после их герметичного закрытия в камерах происходит сгорание, совершается рабочий цикл. Если не выставить ТЗ, сделать их меньше положенной нормы или вовсе убрать, герметичности не будет, соответственно, не закроются полностью клапана, топливная смесь не сгорит до конца.
При увеличенных зазорах в клапанном механизме появляется стук, происходит интенсивный износ деталей. Регулировка клапанов (РК) для каждой модели автомобиля производится с периодичностью, указанной в технических условиях заводом-изготовителем, все станции техобслуживания, автослесари и владельцы автомобилей рекомендаций стараются придерживаться.
Регулировка клапанов на ВАЗ 2107
Регулировка клапанов на ВАЗ 2107 не отличается сложностью. Тем не менее вам будут необходимы некоторые запчасти и материалы, а также подробная инструкция.
Необходимые инструменты и материалы
Прежде чем приступить к регулировке клапанов, необходимо обзавестись следующими инструментами и материалами:
- Набор щупов для регулировки зазоров (либо микрометр и рейка). Это основной инструмент в работе. Он должен быть хорошего качества, не стоит покупать щупы сомнительного производителя.
- Набор рожковых ключей среднего размера (10–19 мм).
- Прокладка клапанной крышки. Прокладку лучше выбирать хорошего производителя: Corteco или Elring.
- Чистая ветошь или бумажные полотенца.Набор щупов является основным инструментом для регулировки клапанных зазоров
Инструкция по регулировке клапанов
Регулировка клапанов производится на двигателе температурой не более 20 oC. На горячем двигателе невозможно произвести качественную регулировку клапанов — это связано с расширением металла при нагреве. Для определения температуры двигателя положите ладонь на клапанную крышку — она не должна чувствовать тепло, от металла клапанной крышки должна исходить прохлада. Работа выполняется в следующем порядке.
- Снять воздушный фильтр вместе с корпусом, затем открутить 8 гаек, крепящих клапанную крышку к блоку двигателя.Гайки крепления клапанной крышки расположены по её периметру
- Сняв клапанную крышку, видим звезду распределительного вала и коромысла клапанов. Перед регулировкой клапанов необходимо установить четвёртый цилиндр двигателя в верхнюю мёртвую точку (ВМТ). Для этого проворачиваем коленчатый вал по часовой стрелке до тех пор, пока метка на звезде распределительного вала не совпадёт со специальным отливом под клапанной крышкой, а метка на шкиве коленчатого вала — со специальной меткой на блоке двигателя.Для регулировки клапанов двигатель необходимо установить в положение, в котором специальные регулировочные метки совпадают друг с другом
- После выставления четвёртого цилиндра в ВМТ берём в руки щуп и проверяем зазор между кулачком распределительного вала и коромыслом клапана на кулачках №6 и 8. Номера кулачков считаются по порядку от звезды. Тепловой зазор клапанов на ВАЗ 2107 должен быть равен 0,15 мм.Зазор на шестом и восьмом кулачках должен быть равен 0,15 мм
- Если зазор отличается от стандартного, то его необходимо отрегулировать. Для этого нужно ослабить нижнюю контрящую гайку, а верхней гайкой выставить необходимый просвет. После этого проверить щупом правильность регулировки. Щуп должен входить туго, но без заеданий.Регулировка зазора производится верхней гайкой при ослабленном контрящем крепеже
- Провернуть коленчатый вал на 180 градусов и произвести регулировку клапанов № 4 и 7.
- Снова провернуть коленчатый вал на половину оборота и отрегулировать тепловой зазор на клапанах № 1 и 3.
- И ещё раз провернуть коленвал на 180 градусов и отрегулировать тепловой зазор на клапанах № 5 и 2.
Таблица: порядок регулировки клапанов на двигателях ВАЗ
Угол поворота коленчатого вала | Цилиндр, находящийся в ВМТ | Номера регулируемых клапанов (кулачков) |
о | 4 | 8 и 6 |
180о | 2 | 4 и 7 |
360о | 1 | 1 и 3 |
540о | 3 | 5 и 2 |
