Как правильно осуществить регулировку стояночного тормоза

В чем важность исправности системы

Исправность стояночного фиксатора очень важна, как и любых других элементов, входящих в перечень тормозной системы автомобиля. Задачи, которые выполняет хорошо работающий ручник:

  1. Обеспечивает остановку машины на любых неровностях местности (подъемы, уклоны и т. д.).
  2. Помогает в ситуациях, когда основной тормоз отказал или при экстренном торможении.
  3. Создает управляемый занос (необходимо обладать определенными навыками).
  4. Временно может заменить основную систему (когда она вышла из строя).

Но помните – использование такого механизма, вместо основной системы категорически запрещено хотя бы потому, что он не предназначен для этого. В крайнем случае, когда такое использование все же необходимо, не стоит натягивать ручной тормоз слишком резко, это может ввести автомобиль в занос, спровоцировав опасную ситуацию, в которой можете пострадать как вы, так и другие участники движения.

Ручник состоит из трех главных деталей:

  1. Привод ручника.
  2. Исполнительный механизм.
  3. Узел управления.

Привод являет собой металлический трос. Именно этот трос и приводит в действие колодки автомобиля либо его останавливающую систему (в зависимости от конструктивных особенностей машины). Деталь, которая передаёт усилие на два троса, призвана равномерно распределить усилие между колёсами.

Иногда трос может послабляться, это и приводит к ситуации, когда не держит ручник и его нужно подтянуть. В результате общими силами работников СТО или собственноручно должна быть произведена регулировка ручника.

Исполнительным механизмом ручника, который нужно подтянуть, являются колодки задних узлов, которые приводятся в действие как от ручного, так и от ножного приводов. Таким образом, конструкцию не приходится сильно усложнять.

Устройство стояночного тормоза

Ручной тормоз большинства автомобилей имеет простую конструкцию и понятный принцип действия. Основными элементами этого механизма являются:

  1. Механический привод.
  2. Основной функциональный узел.
  3. Система управления.

В качестве механического привода стояночного тормоза выступает металлический трос, воздействующий на тормозные колодки или трансмиссионный механизм (в зависимости от конструкции авто).

Механизм ручного тормоза включает коромысло, обеспечивающее равномерность натяжения троса на задние тормозные колодки. В состав функционального узла входят тормозные колодки задних колес автомобиля, которые приводятся в движение, как с помощью рычага стояночного тормоза, так и тормозной педалью. Такая конструкция упрощает управление автомобилем и обслуживание тормозной системы.

Работа ручника обеспечивается системой управления, включающей рычаг стояночного тормоза с храповиком, который управляет степенью натяжения троса. Как правило, рычаг ручника находится в салоне авто между сидениями водителя и переднего пассажира. В моделях автомобилей, которые оснащены автоматической трансмиссией ручника, функции рычага выполняет ножная педаль.

При включении стояночного тормоза на щитке приборов загорается соответствующая лампочка. Такой датчик служит напоминанием водителю о том, что до начала движения следует снять автомобиль с ручника. Некоторые модели авто оборудованы звуковым сигналом, который включается при начале движения машины, если затянут стояночный тормоз.

Подтягиваем ручник

Для восстановления работоспособности ручной системы торможения, приходится заменять натяжные тросы новыми экземплярами. Но, если эти элементы исправны, но ослабло натяжение, то хватит регулировки. Для выполнения этой работы вооружитесь:

  • домкратом;
  • воротком с насадкой на «18»;
  • набором ключей и головок;
  • комплектом плоских отверток.

Итак, как подтянуть трос ручного тормоза. Это несложная процедура, с которой под силу справиться даже начинающему водителю. С помощью приложенной ниже инструкции, можно быстро выполнить всю работу:

  1. Домкратом поднимаем машину, снимаем заднее колесо, устанавливаем противооткатный клин.
  2. В салоне между пассажирским и задним сиденьем находим пластиковую панель механизма.
  3. Поднимаем рычаг вверх.
  4. Демонтируем панель для получения доступа к регулировочному устройству.
  5. Через лючок в тормозном барабане находим регулировочную контргайку.
  6. Заворачиваем её и следим за состоянием натяжного троса.
  7. Гайку необходимо закрутить, чтобы колесо автомобиля вращалось с установленным ручником на одном щелчке.
  8. На трех щелчках колесо вращаться уже не должно.

После окончания работы, собираем демонтированные и разобранные элементы в обратной последовательности. Конечным этапом регулировки станет повторная диагностика системы экстренного торможения. Тестирование на работоспособность, так же проводится на дороге с уклоном.

Итак, как натянуть ручник на Газели?

1).Рычаг стояночного тормоза опускаем в крайнее нижнее положение. Далее отверткой поддеваем и снимаем две пластиковые заглушки тормозного щита (для наглядности, колеса уже сняты).

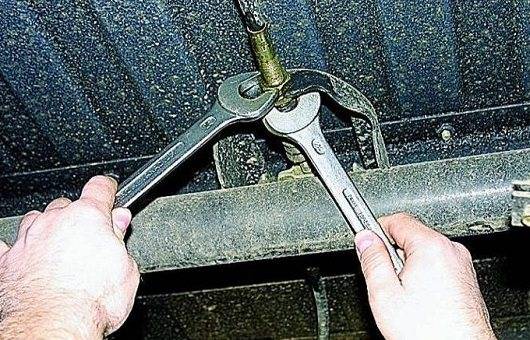

2).Головкой на «17» ослабляем на 1-2 оборота гайку эксцентрика тормозного механизма.

3).Длинной головкой на «9» или специальным трубчатым ключом поворачиваем болт эксцентрика до тех пор, пока не почувствуете сопротивление вращению, которое вызвано разжатием колодок.

4).Начало движения колодок также можно определить через смотровые окна в щите. Головкой на «17» затягиваем гайку эксцентрика моментом 2,4 – 3,5 кг.м.

5).Устраняем люфт между наконечниками тросов и впадинами на уравнителе, для чего: двумя ключами «на 24» ослабляем затяжку гаек крепления оболочки троса и, перемещая гайки по резьбовой части оболочки, добиваемся устранения люфта между наконечником троса и впадиной на уравнителе.

Аналогично устраняем люфт у другого наконечника троса. Затягиваем контргайки обоих тросов. При этом планка уравнителя должна быть перпендикулярна продольной оси автомобиля.

6).Линейкой или рулеткой замеряем расстояние между уравнителем и передней стенкой кронштейна. Оно должно быть в пределах 144–150 мм.

7).При необходимости регулируем положение центрального троса аналогично регулировке задних тросов. В случае если после этого появился люфт между наконечниками задних тросов и уравнителем, повторяем регулировку, описанную выше.

Регулировка привода стояночного тормоза Mitsubishi Lancer 9

1. Поднимите рычаг стояночного тормоза вверх до упора, при этом вы должны услышать 5-7 щелчков храпового устройства.

2. Если количество щелчков не укладывается в приведенный выше интервал, снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола») и вращением регулировочной гайки наконечника троса добейтесь нужного количества.

3. Если вращением гайки добиться нужного количества щелчков не удается, прокачайте тормозную систему (см. «Прокачка гидропривода тормозной системы») и снимите задние колеса (см. «Замена колеса»).

4. Выньте заглушки из отверстий для регулировки стояночного тормоза в дисках задних тормозов.

5. Вставьте в отверстие отвертку…

6. …и вращайте гайку регулировочного устройства стояночного тормоза до полного затормаживания тормозного диска колодками стояночного тормоза (для наглядности тормозной диск снят).

Примечание

Гайка регулировочного устройства вращается со щелчками, издаваемыми фиксатором гайки.

7. Отверните гайку регулировочного устройства на 5 щелчков в обратную сторону.

8. Аналогично отрегулируйте механизм стояночного тормоза второго колеса.

9. Снова отрегулируйте количество щелчков рычага стояночного тормоза вращением регулировочной гайки наконечника троса (см. п. 2).

10. Проверните тормозные диски рукой. Они должны вращаться равномерно, без рывков. В противном случае отремонтируйте привод стояночного тормоза или тормозные механизмы задних колес.

11. Установите все снятые детали в порядке, обратном снятию.

  • Техническое обслуживание
  • Двигатель
  • Трансмиссия
  • Ходовая часть
  • Рулевое управление
  • Тормозная система
  • Кузов
  • Электрооборудование

Устройство стояночного тормоза

За счет простой конструкции, механический тип ручника получил наибольшее распространение. Но есть и другие разновидности, которые реже встречаются: гидравлические и электромеханические. Также различают ручник по типу тормозных механизмов: барабанный, кулачковый, винтовой. В салон автомобиля выводится специальный рычаг, с активацией которого блокируются колеса.

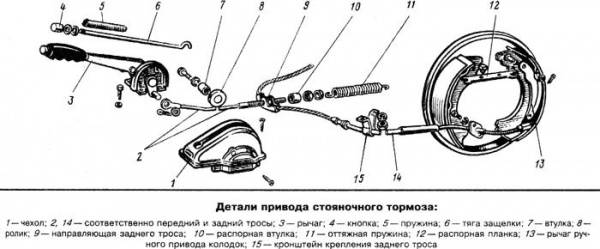

Схема стояночного тормоза:

  • задний и передний трос;
  • рычаг ручного привода;
  • распорная втулка и планка;
  • пружина тяги;
  • оттяжная пружина.

В зависимости от модификации ручника, в его компоновку включено от двух до трех тросов. Вариант с тремя натяжными тросами считается самым эффективным, и по этому самым популярным. В такой конструкции два передних троса соединены с элементами тормозной системы, а последний – задний, – непосредственно с рычагом управления.

Трос ручного тормоза, замена троса, пошаговая инструкция

Для замены тросика стояночного тормоза вам понадобятся следующие инструменты и материалы:

  1. Домкрат.
  2. Балонный ключ.
  3. Отвертка.
  4. Пассатижи.
  5. Накидной ключ.

Порядок работы:

  1. Для начала необходимо загнать транспортное средство на смотровую яму, эстакаду или подъемник.
  2. Затем нужно очистить поверхность гайки и уравнителя.
  3. Далее ослабляем контргайку и выкручиваем ее.
  4. Так же делаем и с регулировочной гайкой.
  5. Подвешиваем заднюю часть транспортного средства — ослабляем колесные болты, поднимаем автомобильным домкратом и подкладываем опоры. Опускаем транспортное средство и снимаем два колеса.
  6. Снимаем тормозные барабаны — отворачиваем колесные шпильки и сбиваем их с колодок с помощью молотка.
  7. Снимаем заднюю колодку, к которой крепится наконечник стояночного тормоза. После чего снимаем и сам наконечник.
  8. Отворачиваем болт, при помощи которого к задней подвеске крепится оболочка тросика.
  9. Вытаскиваем из оболочки тросика уплотнительные втулки, после чего из отверстий вытаскиваем и его самого.
  10. Достаем из кузовных держателей оболочку и выводим из уравнительной панели кончики  троса.
  11. Монтируем новый тросик ручного тормоза.
  12. Производим сборку деталей в обратном порядке.

Смена колодок

О замене этой части задумываются в том случае, если после регулировки стало заклинивать колесо или желаемый эффект не был достигнут. Для такого ремонта и снятия колес используется ключ на 14 мм. Последовательность действий следующая:

  1. Машину ставят на домкрат, снимают колесо и откручивают болт крепления суппорта.
  2. Он отодвигается в верхнее положение, чтобы открылся доступ к колодкам.
  3. Диск освобождают от суппорта и переходят к колодкам.
  4. Руками полностью снимают диск.
  5. Если не получается, то в нем ищут отверстие с заглушкой. Ее снимают, в отверстие вставляют отвертку и прокручивают вниз. Перемещают до тех пора, пока не обнаружится регулировочная шестеренка. Затем ее прокручивают.
  6. После получения доступа изучают расположение колодок, для наглядности иногда делают фото.
  7. Отверткой снимают винты и вытаскивают их с пружинами.
  8. Колодки отцепляют от троса ручника, снимают их вместе с оставшимися пружинами.
  9. На место изношенной детали устанавливают новую. У ремкомплекта артикул 17407.
  10. Все собирают в обратной последовательности. Ставят диск, совмещают отверстия и делают натяжку колодок. Суппорт закрывают, фиксируют ключом и ставят колесо обратно.

После такого ремонта обычно требуется регулировка троса.

Цена на оригинальные колодки стояночного тормоза Лансер 9 и их аналоги

Оригинальные колодки стояночного тормоза Лансер 9 преимущественно имеют артикул MN186303. Также возможна установка фирменной продукции с каталожными номерами:

Цена на родные колодки составляет более 4 000 рублей. По этой причине автовладельцы часто приобретают продукцию сторонних производителей.

Таблица — Перечень альтернативных вариантов оригинальных колодок ручника Лансер 9

http://lancer-faq.ru/car/mitsubishi-lancer-ix/regulirovka-stoyanochnogo-tormoza.htmlhttp://forums.drom.ru/nissan-sunny-pulsar-bluebird-sylphy-ad-wingroad/t1151056613.htmlhttp://forum.amadeus-project.com/index.php?showtopic=4368http://mikrob.ru/viewtopic.php?t=20939&start=15http://out-club.ru/board/printthread.php?t=46385&pp=40http://zapchasti.expert/mitsubishi/lancer-9/ruchnoj-tormoz-mitsubishi-lancer-9.html

Как проверить исправность ручного тормоза

К сожалению, не многие из водителей знают, что проверять исправность ручника следует каждые 30 000 км. Есть четкие правила, определяющие исправность ручника. Если он в порядке, значит будет удерживать машину на месте при уклоне в 25 градусов. Рычаг тормоза при этом может быть поднят на 2-8 щелчков. Эти условия даже прописаны в Правилах дорожного движения.

Но можно определить исправность ручника даже в том случае, если у вас нет площадки, которая могла бы обеспечить такой уклон. Для проверки работы системы достаточно произвести следующие действия:

  • устанавливаем машину на ровной площадке;
  • поднимаем рычаг тормозной системы на 2-3 щелчка;
  • при помощи домкрата немного приподнимаем одно из задних колес;
  • пытаемся провернуть приподнятое колесо, если тормоз исправен – значит, колесо практически не будет поддаваться.

Затем следует проверить рабочий ход самого рычага. Если ход ручника больше восьми щелчков, система не сможет удержать автомобиль на спуске. Если меньше двух, то при движении будет наблюдаться незначительная пробуксовка колес.

Есть еще один способ проверки исправности ручника. Для этого нужно поднять рычаг до упора и включить первую передачу. Затем плавно опускаем педаль сцепления. Если ручник исправен, мотор должен заглохнуть, если нет, то машина медленно начнет движение даже при поднятом рычаге ручного тормоза. В этом случае потребуется либо регулировка, либо замена троса ручника. Но в большинстве случаев достаточно просто подтянуть трос, что сделать довольно просто. Регулировку практически каждый сможет провести самостоятельно.

В среднем тормозные колодки, установленные на задних колесах авто, изнашиваются через каждые 100 000 км пробега. Но этот показатель может изменяться в ту или иную сторону в зависимости от характера вождения. Потому периодически нужно проверять и эту часть тормозной системы. Если колодки изношены неравномерно, значит, следует произвести такую процедуру, как регулировка ручного тормоза.

Почему ручник должен быть исправен

Ручным тормозом называют элемент, входящий в состав тормозной системы автотранспортного средства. Его основной задачей является блокировка колес. Тем самым машина становится неподвижной, и сохраняет такое состояние даже на поверхности, имеющей уклон.

Всего можно выделить несколько функций и задач, которые выполняет этот узел:

Рубрика:Авто гаджеты

  • Обеспечивается устойчивость транспортного средства на дороге при стоянках и остановках на склонах;
  • Способствует выполнению маневров, связанных с необходимостью экстренно затормозить;
  • При наличии определенных навыков помогает во входе в контролируемые заносы;
  • Если ломается основной тормоз, временно выступает в качестве его замены.

Ни в коем случае не используйте ручки как замену ножной педали тормоза на постоянной основе. Есть главная задача, от которой отходить не рекомендуется.

Также не стоит резко дергать рычаг при движении, поскольку быстрое поднятие ручника приведет к тому, что машину занесет. Только опытные водители и гонщики владеют навыками управляемого заноса.

Как подтянуть ручной тормоз на Mitsubishi Lancer 9 и 10

Важность исправности стояночного тормоза часто бывает недооценена водителями, имеющими небольшой стаж управления, чего нельзя сказать об опытных шоферах. Исправная работа ручника – страховка в экстремальных ситуациях – известно всем. . Регулировка стояночного тормоза не требует специального инструмента

Достаточно запастись небольшим количеством свободного времени, чтобы подтянуть ручник на Mitsubishi Lancer 9 и 10

Регулировка стояночного тормоза не требует специального инструмента. Достаточно запастись небольшим количеством свободного времени, чтобы подтянуть ручник на Mitsubishi Lancer 9 и 10.

Когда требуется регулировка стояночного рычага?

Эксплуатация автомобиля в исправном состоянии возможна, когда вовремя проводится диагностика всех систем. Стояночной механизм остановки автомобиля не является исключением

Признаки, при которых требуется внимание к тормозной системе, следующие: при подъеме рычага стояночного тормоза на 5-7 щелчков автомобиль не удерживается на уклоне 25%

Если сложно найти площадку высотой 125 см и длиной подъезда 5 метров (это соответствует уклону в 25%), тогда сделайте следующее:

  • остановите автомобиль на ровной поверхности;
  • заглушите двигатель;
  • зафиксируйте рычаг в положении 5-7 щелчков;
  • выйдите из машины и попробуйте сдвинуть ее с места.

Если удалось – будьте уверены, регулировка необходима, но все может быть не так уж и просто, ведь причины неисправности могут быть следующие:

  • изношенные колодки, тогда их следует поменять;
  • порванный или растянутый трос – в этом случае необходима его замена;
  • износ тормозного барабана.

Последний вариант – очень редкий случай, так как в Лансере 9 и 10 основной дисковый тормоз конструктивно совмещен со стояночным барабанного типа, но работают они независимо друг от друга.

Если все вышеперечисленные признаки не подтверждаются или неисправности устранены, тогда рекомендуется подтягивание ручного тормоза.

Как подтянуть ручник на Лансере 9?

У большинства авто стояночный тормоз работает по классическому варианту – при перемещении ручника происходит раздвижение тормозных колодок, зажимающих тормозной барабан. Усилие передается с помощью троса, идущего из салона автомобиля по днищу до задних тормозных колодок.

Для регулировки стояночного тормоза необходимо:

Заглушить двигатель авто. Расположить автомобиль на ровной площадке и заблокировать передние колеса противооткатными упорами. Установить ручку стояночного тормоза в верхнее положение; С помощью плоской отвертки снять пластмассовый карман-углубление в декоративном корпусе, в котором находится ручка стояночного тормоза. Потянуть на себя декоративный корпус, вставив пальцы в освободившееся отверстие

Осторожно вытащить пластмассовый корпус через ручник, не повредив электрические разъемы. Гаечным ключом на 10 мм закрутить на штоке гайку М6, удерживающую привод троса, на необходимое количество оборотов (по ходу часовой стрелки – происходит подтяжка троса стояночного тормоза)

Как провести контроль?

Для того чтобы узнать, надо ли еще закручивать гайку, необходимо поддомкратить одно из задних колес на такую высоту, чтобы оно не касалось поверхности земли. Затем поднять ручник и попробовать провернуть колесо руками. Если оно свободно прокручивается, а ручник установлен на 7 щелчок, то необходимо продолжить затягивать регулировочную гайку до тех пор, пока колесо невозможно будет прокрутить. Если сделано все правильно, то при отжатой ручке стояночного тормоза колесо должно вращаться без усилия.

Если этого не происходит и колесо не представляется возможным прокрутить, значит трос ручника натянут сильнее, чем надо, и тормозные колодки упираются в барабан – необходимо ослабить его. Для этого регулировочную гайку нужно открутить в направлении, противоположном ходу часовой стрелки.

Итоговое испытание необходимо провести в безопасном месте под наклоном в 25%.

Также можно проверить правильность работы следующим образом: затянув ручник, спокойно отпустить педаль сцепления, установив РПП на первую передачу. Если двигатель заглох, и авто не сдвинулось с места, значит отрегулировано все правильно.

Вопрос, как подтянуть ручник на Лансере 10, решается аналогично вышеизложенному. По завершении регулировки натяжения троса необходимо в обратной последовательности собрать пластмассовые детали салона автомобиля. Если операции по настройке ручника не дали желаемого результата, то необходимо внимательно измерить зазоры между тормозным барабаном и колодками стояночного тормоза. А также убедиться, что тормозной трос не порван и не сильно растянут.

Регулировка стояночного ручного тормоза своими руками

Доброго времени суток, уважаемые автолюбители! Наверное, нет такого водителя, который начинал движение, забывая снять автомобиль с ручного тормоза? В этот момент мы «плюёмся» и думаем о том, зачем нам нужен этот стояночный тормоз, если удобнее фиксировать положение авто во время остановки на пониженную передачу.

Хотя, прекрасно понимаем, что бывают случаи, когда опять же запускаем двигатель, забывая, что машина зафиксирована передачей. Хорошо, если просто дёрнемся и заглохнем, а если впереди (сзади) чужой автомобиль? А если во время стоянки в нас (по «закону подлости»), въедет другой ас-водитель? Помимо ремонта бампера, придётся ремонтировать коробку передач своего авто.

В общем, этих «если» можно понапридумывать очень много. А и вправду, — для чего нам нужен стояночный тормоз («ручник»). Ведь если ручной тормоз внесен в конструкцию авто, значит ему отводятся какие-то функции.

Что такое и для чего нужен ручной тормоз

Регулировка ручного (стояночного) тормоза

Ручной (стояночный) тормоз выполняет функцию по удержанию автомобиля в неподвижном состоянии на стоянках и на уклонах.

Помимо своего основного предназначения, ручник используется также, при трогании с места во время остановки на подъёме, для вхождения в управляемый занос (естественно, при наличии опыта и навыков использования), при отказе педали основной тормозной системы.

В последнем случае, торможение ручником производится посредством резкого и сильного рывка рычага ручного тормоза.

Принцип действия, как и устройство ручного тормоза, просты. Стояночный тормоз имеет механический привод (трос ручного тормоза). В некоторых моделях тросик ручного тормоза воздействует на задние тормозные колодки, а в некоторых моделях, ручник воздействует на трансмиссию (карданный вал) и его называют центральный тормоз.

Водитель натягивает ручку ручного тормоза, натягивая, таким образом, тросик ручника. Благодаря коромыслу, происходит равномерное натяжение тросов на тормозные колодки обоих задних колес.

О том, что автомобиль поставлен на ручник, водителю сигнализирует датчик стояночного тормоза, расположенный на панели приборов. Поэтому, не забывайте перед началом движения убеждаться в том, что не горит лампочка ручного тормоза.

Как отрегулировать ручной тормоз

Регулировка ручника — видео Регулировка стояночного тормоза начинается с проверки его работоспособности. Проверка и регулировка ручного тормоза должна проводится через каждые 30 тыс. км. пробега. Желательно, даже если, по вашему мнению, он работает без перебоев.

Проверка работоспособности проводится просто. Затянув ручник до отказа, включить первую передачу и плавно отпустить педаль сцепления. Если стояночный тормоз в порядке, то двигатель авто должен заглохнуть. Если же автомобиль начинает, хоть и медленно, но двигаться, значит пришла пора регулировки, или нужен ремонт ручного тормоза.

Как правило, ремонт ручного тормоза заключается в замене троса. В большинстве же случаев требуется всего лишь подтянуть ручной тормоз. Каким образом? В принципе, это просто, и под силу любому водителю.

Порядок регулировки ручника

Регулировка стояночного тормоза должна проводиться на смотровой яме, эстакаде или на подъёмнике. Если такие условия отсутствуют, то после поддомкрачивания задней части кузова, обязательно установите опорные «козлы».

У некоторых марок автомобилей, регулировка привода ручного тормоза осуществляется непосредственно в салоне. Поэтому, прежде, чем приступать к обслуживанию системы стояночного тормоза, уточните в мануале, какая именно у вас система ручника.

  • поднять рычаг стояночного тормоза на 1-3 щелчка;
  • ослабить контрагайку уравнителя;
  • завернуть регулировочную гайку уравнителя. Тросик привода ручника от этого должен натянуться. Если натяжения не происходит, то требуется замена троса стояночного тормоза;
  • проверьте натяжение троса, затянув рукоятку на необходимое для вашей модели авто, количество щелчков;
  • если всё в порядке и трос натянут, то для того, чтобы провернуть руками заднее колесо, потребуется немалое усилие. Затяните контрагайку уравнителя;
  • далее отпустить рычаг ручника и провернуть задние колеса. Они должны вращаться без рывков, равномерно. Всё. Порядок.
  • опустив заднюю часть авто на землю, проверьте эффективность ручника на первой передаче.

Удачного вам движения с отрегулированным стояночным тормозом.

Стояночный тормоз, как проверить его работоспособность

В тормозной стояночной системе в основном применяется механический тормозной привод, обеспечивающий передачу тормозного усилия к тормозному механизму от человека. Человек взаимодействует с ножной педалью, тягой или ручным рычагом. Наиболее распространенным механизмом является ручной рычаг, что, как правило, расположен рядом с сиденьем справа от водителя. Ручной рычаг оборудован храповым механизмом, который фиксирует стояночный тормоз в рабочем положении. На этом рычаге находится выключатель контрольной лампы ручника. Сама лампа вмонтирована на приборной панели и включается во время срабатывания стояночного тормоза.

На транспорте с дисковыми тормозами используют следующие конструкции тормозного стояночного механизма — барабанный, кулачковый и винтовой.

Проверять работоспособность стояночного тормоза необходимо регулярно (желательно после каждых тридцать тысяч километров езды), так как ручник может находится в рабочем состоянии, однако очень слабо держать автомобиль, что может привести к скатыванию транспортного средства с уклона и созданию аварийной ситуации. Особенно это касается автомобилей, которые эксплуатируются длительное время.

Для проверки работоспособности ручника необходимо поставить автомобиль на небольшую горку с примерным уклоном в 25 процентов. После этого необходимо остановится, дернуть ручной тормоз вверх до упора, включить нейтральную передачу, отпустив, при этом, педаль тормоза. Если транспортное средство выстоит и не скатится вниз, значит нет необходимости в регулировке стояночного тормоза.

Если поблизости нет подобного уклона, вы можете проверить состояние стояночного тормоза другим способом. Для этого поставьте транспорт на ровную поверхность, после чего необходимо дернуть ручник и поставить в нейтральное положение рукоятку переключения передач. Теперь выйдите из автомобиля и попробуйте самостоятельно толкнуть транспортное средство. Если оно сдвинулось с места, значит стояночный тормоз работает слабо.

Кроме того, существует еще один метод проверки стояночного тормоза. Для этого необходимо затянуть его до отказа, включить первую передачу и медленно отпустить сцепление. Если прибор нормально работает, мотор транспортного средства должен заглохнуть. В ином случае автомобиль начнет очень медленно двигаться, что свидетельствует о необходимости отрегулировать ручник или произвести замену тросика.

Прокачка тормозов в автомобиле Mitsubishi Lancer 9

И вот следующий пост, о том как прокачал тормоза. Вообще рекомендовано прокачивать и менять жидкость каждые 2-3 года, иначе тормозуха просто напросто начинает терять свои свойства, из за этого там образуется влага, и в последствии начинает клинить сам цилиндр. + не исключено что туда может попасть грязь, пыль.эффективность торможения из за этого падает, как у меня например тормоза схватывали где то внизу! С годами она становиться не прозрачной, а тёмной, Это тоже говорит о том что пора её сменить, не так уж она и дорога, и времени ушло час, не больше. Что понадобится: Сама тормозная жидкость DOT4 по поводу фирмы лично я не заморачивался, литра хватит за глаза. вот этот ключик, он более надёжен.

ну или накидной на 8 WD 40 без неё никуда Помощник Яма, эстакада шланг диаметром около 5мм что бы не лилось все на землю ёмкость делается всё очень просто Начиная с заднего правого, потом заднее левое, переднее правое, и переднее левое. всё делал при заведённом двигателе. 1. Откачал шприцом старую жидкость из бачка, залил новую до мах. 2. И начиная с заднего правого, снял колпачек со штуцера, и ключиком ого с места сдвинул, после помощник начинает качать, раз 7, зажимает педаль, открутил штуцер на пол оборота, заранее приставив шланг, выходит и воздух и старая жидкость у помощника проваливается педаль, закрутил обратно и помощник качает снова! я делал пока не потечёт новая жидкость- раз по 5-6 на каждом колесе. не забываем доливать жидкость в расширительный бачок во время прокачки и в конце! Если после прокачки ход педали тормоза неизменен при каждом нажатии на педаль, то всё вери гуд!

Ощущения просто небо и земля, тормоза отличные, машина встаёт, только до педальки дотронулся. Теперь буду менять её не раз в 9 лет, а в 2-3 года на любом авто! Дело осталось за малым, поменять передние тормоза! Удачи!

Натяжение

Итак, разобравшись в схеме, можно приступать к процедуре подтяжки тросиков ручного тормоза.

Натяжка

Процедура натяжения выглядит следующим образом.

  1. Установите автомобиль на эстакаде или яме. При отсутствии гаража и возможность или желании провести процедуру на СТО, воспользуйтесь домкратом. На домкрате поднимается задняя часть автомобиля. Самый крайний вариант — бордюр, на который загоняется автомобиль и вам остается только залезть под него.
  2. Включите на коробке передач первую скорость и поставьте машину на ручник, потянув рычаг вверх.
  3. Идеальное количество щелчков хода ручного тормоза составляет от 2 до 5. Если их меньше или больше, легче предпринять соответствующие меры по натяжению троса.
  4. Если щелчков меньше 2, тогда трос надо будет удлинить. Если же щелчков больше пяти, тогда тросики укорачиваются.
  5. Удлинение троса — это его расслабление. Для этого откручивается контргайка. При затяжке троса контргайку нужно наоборот закручивать.
  6. Прежде чем приступить к поиску необходимой гайки на днище автомобиля, до упора отпустите рычаг ручного тормоза.
  7. Возьмите с собой под автомобиль для ключа на 13 миллиметров и отправляйтесь вниз.
  8. Отыщите уравнитель троса натяжения ручного тормоза. Это тот самый элемент, от которого основной трос ручника делится на два тросика.
  9. В некоторых случаях получить доступ к уравнителю просто так не получится, поскольку мешают держатели глушителя, выполненные из резины. В такой ситуации их лучше снять. Сделать это не сложно, зато работать с ручником будет намного легче.
  10. Теперь перед вами есть две гайки. Одна простая гайка, а вторая — контргайка. Имея в руках два ключа, первым зафиксируйте гайку, а вторым начинайте откручивать или закручивать контрирующую гайку. Будьте внимательными и следите, чтобы гайка не начала проворачиваться.
  11. Учитывая состояние ручного тормоза и необходимость ослабить или натянуть рычаг, крутим контргайку в соответствующую сторону. Не забывайте, какое количество щелчков является оптимальным.
  12. Закрутите или открутите контргайку, получив необходимую степень натяжения.

Проверка

Но если вы там покрутили гайки, это еще не гарантия того, что теперь ручник работает идеально. В этом нужно наглядно удостовериться.

Для этого достаточно пройти последовательный этап проверочных мероприятий.

Этап Пояснение
Прокрутить колеса после завершения натяжения Колеса поочередно поднимаются на домкрате. При выключенном рычаге ручника они должны свободно без препятствий крутиться. Выжимая ручник тормоза, колеса должны заблокироваться.
Выехать на небольшой уклон, остановиться и включить ручник То, что в подвешенном состоянии колеса не крутятся — это хорошо. Но нужно убедиться, что ручник держит машину и при воздействии силы тяжести.

Если проверка показала, что ручник все равно не держит, даже если трос был натянут четко согласно инструкции, вероятно ручник попросту износился и требуется замена троса.

Признаки необходимости замены

Не редко на ВАЗ 2114 трос ручного тормоза ржавеет, в результате чего он обрывается или ослабевает настолько, что никакая подтяжка уже не сможет вернуть его прежнюю функциональность.

При первых же признаках износа троса следует подумать над его заменой. Проявляться эта проблема может следующим образом:

  • Ручник не способен выдерживать нужную тягу;
  • Барабанные тормозные механизмы перегреваются;
  • При натяжении рычага стояночного тормоза трос не реагирует на ваши действия;
  • Оболочка троса серьезно износилась.

Для проверки работоспособности ручного тормоза достаточно осуществить одно простое действие. Поставьте машину на ровную площадку, включите ручной тормоз, выйдите из автомобиля и попробуйте толкнуть как следует. Если началось движение, трос умер и нуждается в срочной замене.

Рекомендуем: Как самостоятельно заменить ремень ГРМ на автомобиле 8 клапанный ВАЗ-2115

Конструкция тросового привода

Устройство ручного тормоза данного типа, устанавливаемого на подавляющее большинство легковых авто, отличается простотой и предусматривает автономное включение, не зависящее от основной системы. Как функционируют штатные рабочие тормоза:

  1. Водитель, нажимающий педаль в салоне, приводит в движение поршень главного гидроцилиндра.
  2. Под воздействием поршня в трубках с несжимаемой жидкостью, проложенных ко всем колесам, создается давление.
  3. Передаваясь рабочему цилиндру колеса, давление жидкости выдвигает поршни барабанного либо дискового тормоза. В первом случае колодки раздвигаются и силой трения останавливают вращение барабана. Во втором они плотно сжимают крутящийся диск.

Для стояночного затормаживания «ручник» использует штатные элементы – колодки, но раздвигает их собственным механическим приводом, состоящим из таких деталей:

  • упомянутый выше рычаг в салоне, оснащенный механизмом фиксации в разных положениях и кнопочным устройством разблокировки;
  • главный трос, подключенный к рычагу и заканчивающийся кронштейном крепления либо дугообразной направляющей;
  • вторичные тросы, соединенные с главным и подключенные к рычагам тормозных механизмов задних колес;
  • регулировочные механизмы тросов (распорные втулки, гайки и пружины), кронштейны подвеса к днищу кузова;
  • распорные планки между колодками.

Система тяг обычно прячется под днищем в углублении центрального тоннеля. Тросовые приводы оборудованы защитными кожухами, препятствующими возникновению коррозии. Как работает механический ручной тормоз:

  1. Водитель поднимает рукоятку в салоне, которая автоматически защелкивается на выбранной позиции.
  2. Тяга двигает основной трос вперед, а тот увлекает за собой вторичные приводы посредством крепежного кронштейна.
  3. Рычаг внутри барабанного механизма поворачивается и раздвигает верхние концы колодок. Функцию автоматического регулирования принимает на себя распорная планка.
  4. Когда водитель снимает авто с «ручника», пружины внутри барабанов откидывают рычаг назад и колодки сдвигаются. Одновременно пружина оттягивает в первоначальное положение тросовой привод.

Вышеописанный стояночный тормоз блокирует колеса с барабанными механизмами, установленные на задней оси. На автомобилях, оборудованных тормозными дисками, работает идентичный принцип: трос тянет за рычажок, который заставляет сжиматься колодки. Разница заключается лишь в расположении и форме рычага – на дисковых тормозах он ставится снаружи, позади ступицы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
