Подключение фаркопа: схема и распиновка розетки прицепа

Виды подключения

Различают 2 вида подключения – обычный и
универсальный. В первом случае на фаркопе используется кронштейн, в который
вмонтирована розетка. Разъемы вилки и розетки должны быть одного и того же
типа. В крайнем случае можно использовать переходник.

Перепайкой контанктов лучше на заниматься.
Проблему подключения это, конечно, тоже решает, но в этом случае водитель
лишается гарантии производителя, ведь здесь налицо вмешательство в
электрическую схему. Специальные переходники совмещают семиконтактные и
пятнадцатиконтактные узлы.

Универсальный вид подсоединения применяется в том случае, если у фаркопа нет
розетки или кабель от нее не подключен к автомобилю. Тут есть 2 способа:

  1. Применение согласующего блока. Этот вариант
    используется, если на автомобиле работает бортовой компьютер с БУ,
    запрещающим ненормированное перераспределение тока на освещение прицепа. В
    этом случае компьютер выдает ошибку. Согласующее устройство корректирует
    расход электроэнергии.
  2. Если бортовой компьютер отсутствует, то при наличии
    профессиональных умений установить электрическую сеть можно вручную.

Виды розеток прицепов

При выборе розетки для легкового автомобиля обратите внимание на разновидности изделия. В продаже имеется два типа (по количеству жил):

В продаже имеется два типа (по количеству жил):

  1. Семижильная (7 PIN). Предназначена для вывода источников внешнего освещения и применяется для стандартных грузовых прицепов. Такая розетка, в свою очередь, бывает европейской или американской (отличаются по разъемам). Особенность европейской схемы в том, что в ней задействованы все семь проводов.
  2. 13-жильная (13 PIN). В отличие от прошлого типа здесь применяются дополнительные разъемы, позволяющие подключить прицеп-дачу и обеспечить работоспособность всего светового и дополнительного оборудования (холодильника, зарядного устройства для АКБ и т. д.). Так, для зарядки аккумулятора предусмотрен свой проводник, который идет от источника питания машины к розетке фаркопа и защищен индивидуальной вставкой плавкой.

13-жильная розетка имеет больший функционал и подходит для многих машин из Соединенных Штатов или ЕС. Но ее покупка обойдется в большую цену, а подключение потребует более высокого уровня мастерства.

Иногда происходит ситуации, когда на машине 7-пиновая, а на прицепе 13-пиновая розетка (или наоборот). Это не проблема, благодаря наличию переходников с 13 на 7 или с 7 на 13.

Семиконтактный разъем европейского типа

Это наиболее распространенный и простой тип розетки, который подходит для подключения большинства простых прицепов. Он широко применяется на отечественных и европейских автомобилях.

Рекомендуем: Перевозка тяжеловесных грузов. Общая информация

На следующем рисунке можно наглядно увидеть внешний вид и схему распиновки семиконтактного разъема.

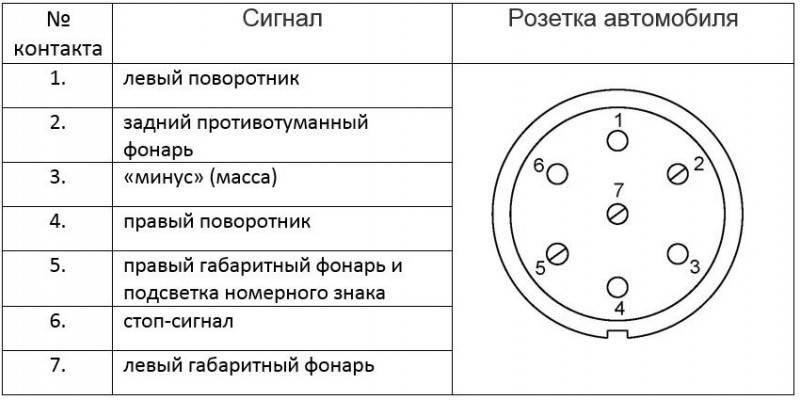

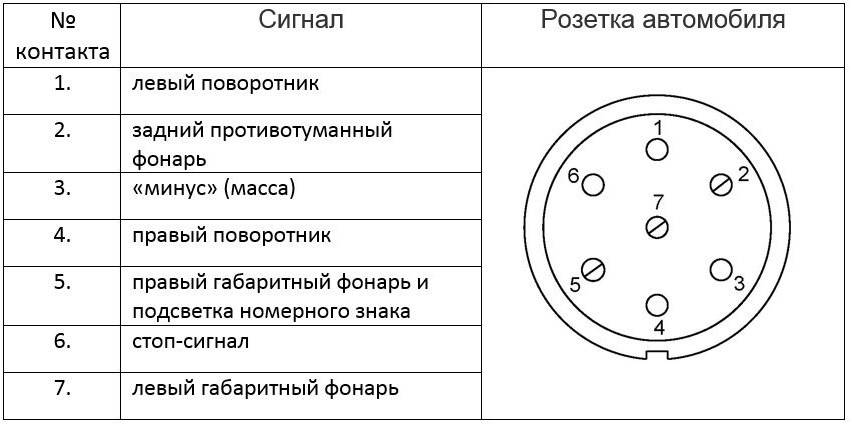

Распиновка семиконтактной розетки фаркопа

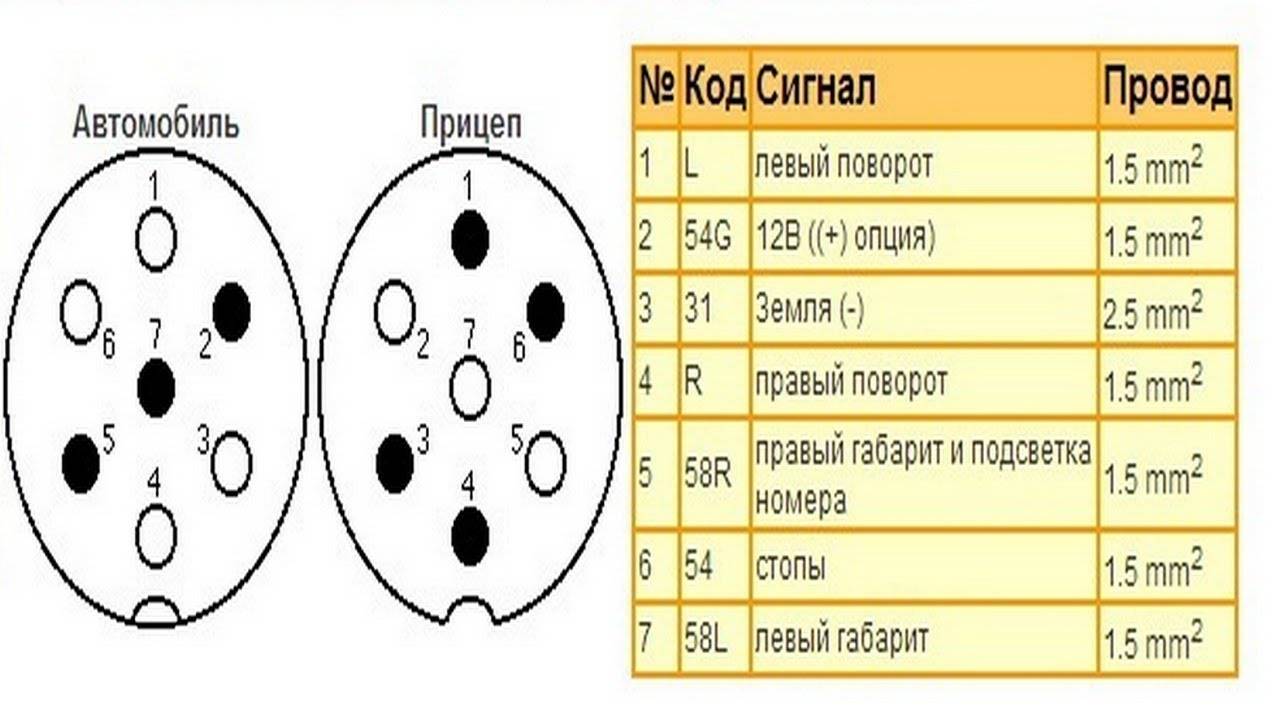

Таблица контактов и сигналов:

КодСигналСечение провода
1LСигнал левого поворота1,5 mm2
254G12В, противотуманный фонарь1,5 mm2
331Земля (масса)2,5 mm2
4RСигнал правого поворота1,5 mm2
558RПодсветка номера и правый габарит1,5 mm2
654Стоп-сигналы1,5 mm2
758LЛевый габарит1,5 mm2

Данный тип разъема отличается тем, что и приемная, и ответная его части имеют оба вида контактов («папа»/«мама»). Это сделано для того, чтобы случайно или в темноте не перепутать. Закоротить контакты будет практически невозможно. Как видно по таблице, каждый провод имеет сечение 1,5 mm2, кроме массы 2,5 mm2.

Семиконтактный разъём американского типа

Американский тип 7-pin разъема отличается наличием контакта заднего хода, также отсутствует разделение на правый и левый габаритные огни. Они объединены в один общий. В некоторых моделях в один контакт объединяются стоп-сигналы и габаритные огни. Часто провода имеют соответствующее сечение и цвет для облегчения процесса подключения.

На рисунке ниже можно увидеть схему 7-pin американского типа.

Распиновка семиконтактной розетки американского типа

Тринадцатиконтактный разъем

Разъем 13-pin имеет соответственно 13 контактов. Особенность данного типа в том, что имеются резервные соединения, несколько контактов для плюсовой и минусовой шин и возможность подключения дополнительных устройств, таких как камера заднего вида и другие.

Такая схема наиболее популярна в США и некоторых других странах, где распространены «дома на колесах». Через данную схему могут протекать большие токи, чтобы питать электрооборудование на передвижном «доме-прицепе», аккумулятор и другие потребители.

На рисунке ниже можно рассмотреть схему 13-контактной розетки.

Распиновка розетки 13-pin

Схема 13-pin розетки фаркопа:

ЦветКодСигнал
1ЖелтыйLАварийное включение сигнализации и левый сигнал поворота
2Синий54GПротивотуманные огни
3Белый31Земля, минус подключается на кузов
4Зеленый4/RПравый сигнал поворота
5Коричневый58RПодсветка номера, правый габаритный огонь
6Красный54Стоп-сигналы
7Черный58LЛевый габаритный огонь
8Розовый8Сигнал заднего хода
9Оранжевый9Провод «плюс» 12В, идет от аккумулятора для питания потребителей при выключенном зажигании
10Серый10Обеспечивает питание 12В только при включенном зажигании
11Черно-белый11Минус для питающего контакта 10
12Сине-белый12Резервный
13Оранжево-белый13Минус для питающего контакта 9

Традиционное подключение

Современные автомобили упрощают задачу распиновки. Достаточно найти провода со штекером, который совместим с разъемом на фаркопе. Это один из рекомендованных методов, так как он исключает потерю гарантии на транспортное средство.

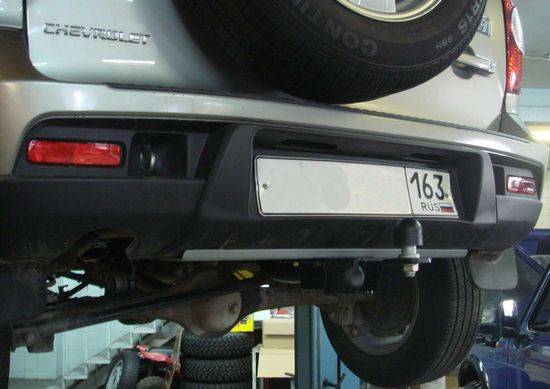

Монтаж фаркопа

Сам процесс установки покупного ТСУ довольно прост и состоит из двух этапов:

  1. Непосредственного монтажа силовых элементов;
  2. Подключения штепсельной розетки к электрической схеме проводки автомобиля Нива Шевроле.

Установка силовых элементов

  1. Устанавливаете автомобиль на яме (эстакаде или подъемнике);
  2. Очищаете от грязи и пыли места крепления;
  3. Срываете заводской скотч, закрывающий резьбовые отверстия;
  4. Прикладываете фаркоп;
  5. Покрываете болты, идущие в комплекте графитной смазкой;
  6. Затягиваете их, надежно устанавливая и фиксируя фаркоп к кузову автомобиля.

Подключение электрики

Более сложным этапом работ будет интеграция электрических компонентов фаркопа со штатной проводкой. Поскольку цена ошибки может быть слишком высока – от короткого замыкания и выхода из строя электрических деталей, до воспламенения изоляции проводки .

Для работы вам потребуется схема электропроводки на Ниву Шевроле, например, из заводской инструкции, а также схема распиновки штепсельной розетки.

Порядок подключения розетки будет следующим:

  1. Отключаете аккумуляторную батарею;
  2. Снимаете заднюю блок-фару;
  3. Определяете по электрической схеме нужный вам цвет провода;
  4. Зачищаете изоляцию;
  5. Прикручиваете и тщательно пропаиваете с помощью паяльника соединительный провод;
  6. Свободный конец присоединяете к нужному контакту штепсельной розетки;
  7. Повторяете операцию для остальных 6-ти контактов;

  1. Изолируете с помощью изоленты место врезки;
  2. Устанавливаете обратно блок-фару;

Как заменить щетки стартера на ВАЗ 2107

Щетки на стартере также могут изнашиваться и служить причиной отказа устройства. В этом случае их необходимо заменить. На автомобилях семейства «классики»стартеры бывают немного отличающиеся друг от друга. Но особой разницы по замене щеток не будет. Необходимо будет либо снять заднюю крышку, под которой они находятся, предварительно открутив пару болтов. Либо же открутить всего лишь один болтик, который стягивает защитную скобу, под которой как-раз и находятся щетки:

А вот так все выглядит после:

Всего здесь располагаются 4 щетки, каждая из которых доступна для снятия через отдельное окошко. Достаточно лишь открутить один болтик ее крепления:

А затем отжав пружинный фиксатор, поддеть ее отверткой, и она легко вынимается:

Все остальные вынимаются точно так же, и менять их нужно сразу все. Установка проводится в обратной последовательности.

О способах подключения и видах разъёмов прицепа

Для транспортировки грузовых прицепов используется специальное тяговое сцепное устройство выполненное из мощной силовой стальной конструкции, крепится сзади на стальную платформу автомобильным механизмом.

Требуется схема подключения фаркопа, которая обеспечит безопасность и соблюдение правил ДТП. Многие автомобили предусматривают в дополнительных опциях к автомашине разъёмный узел: розетку фаркопа и электрические провода соединяющие питание, управление машиной с дополнительным тяговым устройством.

В основном автотранспортные механизмы оснащаются данными устройствами как дополнительный сервис при приобретении авто. Розетка фаркопа может быть подключена самостоятельно к автомобилю, распиновка розетки фаркопа и монтаж электрической проводки выполнить своими руками не представляет большого труда. Рассмотрим схемы подключения прицепа распиновку розетки фаркопа.

Существуют следующие схемы подключения розетки фаркопа:

  • Обычный Российский стандарт с розеткой на семь групп соединительных контактов;
  • Европейский и Американский стандарт на тринадцать разъемных соединений;
  • Специальный разъём.

Кстати, в России и Америке тоже применяют на семь и тринадцать разъёмов способ на подключение фаркопа. Тринадцать соединений применяют в основном присоединении электропроводки в перевозных домах-прицепах.

При проведении монтажа и соединения цепи управления задними габаритными приборами автомашины следует соблюдать правила подключения розетки для прицепа легкового автомобиля, правильность и последовательность операций при включении.

Не следует выполнять такие операции методом «тыка» в контакты световых приборов, может произойти КЗ или срабатывание автоматики защиты блока управления автомобилем. И нельзя соединять проводники методом скрутки, может некачественное соединение создать не верную команду, и устройства будут заблокированы на включение.

Современные схемы автомобиля комплектуются разными электронными приборами, которые в работе использует электронику, модули, блоки согласования. Поэтому в комплектность устройств включается ещё дополнительный особенный разъём.

В распиновке розетки прицепа грузового автомобиля используются проводники из проводников сечением 1,5 или 2мм, точнее по 1,5мм всего будет — 6 проводников, по 2мм будет один провод.

Розетка фаркопа на семь разъёмов имеет состав распиновки следующий:

  1. сигнал на левый поворот;
  2. задний ход;
  3. масса 12В;
  4. сигнал на правый поворот;
  5. правый габаритный сигнал;
  6. Стоп сигнал;
  7. левый габаритный сигнал.

Разъёмная розетка фаркопа на тринадцать пинов состоит из следующей комплектации:

  1. указатель левого поворота;
  2. противотуманные задние фонари;
  3. масса в цепи 1,2,4-8;
  4. указатель правого поворота;
  5. сигнал правый габаритный;
  6. Стоп сигнал;
  7. сигнал левый габаритный;
  8. сигнал заднего хода;
  9. +12 В постоянно;
  10. +12В при включении зажигания;
  11. масса в цепи 10;
  12. Резервный пин;
  13. масса в цепи 9.

Для разъёмов из 13 контактов характерно присутствие дополнительных контактов с минусовой и плюсовой полярностью, позволяющие соединять дополнительные приборы к примеру камеры, осветительные приборы и прочее.

Разъёмное подключение электропроводов фаркопа на семь и тринадцать разъёмных соединений состоит из двух соединительных узлов: розетка «мама» и вилка «папа». Розетка фаркопа монтируется на автомобиле рядом с местом крепления фаркопа.

Вилка для прицепа устанавливается с удлинённым жгутом из соединительных проводников на прицепе с целью создания свободной стыковки прицепа и свободного монтажа электропроводки.

В случаях применения специального разъёма в машинах с бортовым компьютером и прочими электронными устройствами, лучше в монтаже электрической части сигнального управления прицепного механизма применять электронный блок согласования, в других же случаях можно провести монтаж ручной электросети для прицепа.

Европейская и отечественная разводка

В случае, когда речь идет не о штатном оборудовании, а о приобретенном дополнительно фаркопе или прицепе, то чаще всего требуется более сложное подключение. Есть два варианта выполнить подсоединение: Штатным способом. Спасибо за ответ.
Места возможного протекания влаги помечают и заделывают силиконом после окончательной сборки и монтажа. Электронный блок согласования Если речь идет о современном автомобиле со сложной электронной начинкой, первый вариант подключения прицепа будет не самым лучшим выбором.

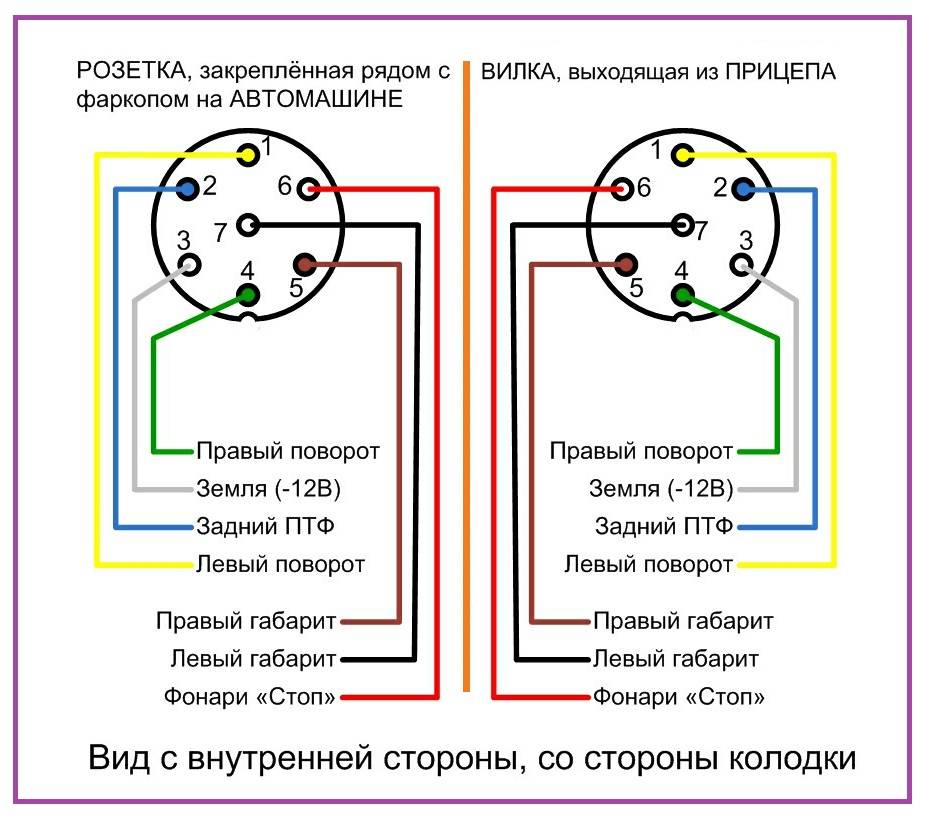

Распиновка 7-пин розетки фаркопа А и соответствующего штекера В прицепа Пояснение к рисунку: Сигнал управления поворотником левого борта.
Места возможного протекания влаги помечают и заделывают силиконом после окончательной сборки и монтажа. В США, Японии и Австралии свои стандарты и, например в американском, помимо физической разницы в разъемах, которых существует несколько типоразмеров, есть важный нюанс — в ряде случаев питание для указателей поворотов и стоп-сигналов подаются по одним и тем же проводам.
Габаритные огни правого борта На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Преимущества использования меньшего количества проводов очевидны: проще монтаж жгутов и распиновка контактов.
Список лучших производителей: Bosal. Подключение проводки розетки фаркопа к автомобилю в соответствии с требованиями безопасности эксплуатации автомобиля Схему можно назвать универсальной и рекомендовать к широкому применению.
Некачественное оборудование приведет к серьезным последствиям — если отключатся поворотники на прицепе, то возможно образование дорожно транспортного происшествия. Соответственно, розетка, состоящая из семи контактов, должна подключаться к семиконтактной вилке.
ВАЗ 2110 ПОДКЛЮЧЕНИЕ РОЗЕТКИ ПРИЦЕПА

https://youtube.com/watch?v=G_q633ejyys

Основные способы подключения

Подключение прицепа к авто может происходить двумя способами, это: универсальный и штатный.

Штатный способ

Для этого способа на фаркопе предусмотрен специальный кронштейн, благодаря чему розетка фаркопа находится в зафиксированном положении. Розетка и вилка, как правило, идентичны, следовательно, подключение не составит никаких трудностей, достаточно придерживаться инструкции.

Разница между европейским и американским вариантом может заключаться в схеме разъемов, что легко решается перепайкой, но следует учесть, что такое вмешательство влечет лишения гарантии. Лучшим вариантом является применение специального переходника, который продается в авто магазинах.

Универсальный способ подключения

Данная ситуации чаще всего возникает в случае, когда отсутствует розетка фаркопа или если она не подключена непосредственно к электричеству авто. Решение следующее:

  1. Можно воспользоваться специальным блоком (согласования) если авто оснащено бортовым компьютером и блоком управления. Таким образом можно запретить перераспределение электрического тока на прицеп не по нормам. В случае, если будет ошибка блок управления устранит некорректный расход электричества.
  2. Если у автомобиля отсутствует бортовой компьютера можно прибегнуть к ручному монтажу электросети. Но для этого необходимо обладать определенными знаниями в области автомобильных электрических схем и иметь некоторые инструменты, а также расходный материал.

Распиновка 7 пиновой розетки

Классификация, касающаяся цвета и номеров контактов обусловлена стандартами РФ:

  • Жёлтый – (L) левый поворот;
  • Зелёный – (R) правый поворот;
  • Контакт плюс — (54G) задний противотуманный фонарь;
  • Серый – (31) контакт минус, масса;
  • Коричневый – (58R) правый габарит, подсветка номера;
  • Красный – (54) стоп-сигналы;
  • Чёрный – (58L) левый габарит.

Распиновка 13 пиновой розетки

Розетка фаркопа на 13 пин имеет следующие разъемы:

  • Жёлтый – левый поворот;
  • Зелёный – правый поворот;
  • Синий – задний противотуманный фонарь;
  • Белый – контакт-минус с 1 по 8;
  • Коричневый – правый габарит;
  • Красный – сигнал-стоп;
  • Чёрный – левый габарит;
  • Розовый – фонарь заднего хода;
  • Оранжевый – контакт-плюс (постоянный);
  • Серый – контакт-плюс при зажигании;
  • Чёрно-белый – сигнал-минус для 10 контакта;
  • Бело-синий – контакт (резерв);
  • Бело-оранжевый – сигнал-минус для контакта 9.

Распиновка 15 контактного разъема

Такая распиновка розетки часто встречается в прицепах грузового автомобиля.

  • Жёлтый – левый поворот;
  • Зелёный – правый поворот;
  • Голубой – задние противотуманные фары;
  • Белый – контакт-минус;
  • Чёрный – левый габарит;
  • Коричневый – правый габарит;
  • Красный – фонари стоп-сигналов;
  • Розовый – фонарь заднего хода;
  • Оранжевый – контакт-плюс;
  • Серый – тормозные колодки;
  • Чёрно-белый – пружинные тормоза;
  • Бело-голубой – сигнал подъёмного моста;
  • Бело-красный – контакт (общий);
  • Бело-зелёный – Can-H;
  • Бело-коричневый – Can-L.

Как избежать ошибок при подключении распиновки на 7 пин

Чтобы не совершить ошибок, следуйте схемам.

Ниже представлен рисунок на 7 пин. Расцветка стандартная и используется на автомобилях российской сборки, например, на ВАЗ 2107. Но иногда встречаются и некоторые отклонения по цветам. Если используется европейской автомобиль, вроде Рено Дастер, то разъемы могут быть задействованы не все.


Рисунок 2. Схема по цветам

Пояснение по цветам:

  1. Управление левыми поворотниками.
  2. ПТФ. На иностранных автомобилях обычно этот контакт не используется.
  3. Масса.
  4. Управление правыми поворотниками.
  5. Левые габаритные огни.
  6. Стоп-сигналы.
  7. Правые габаритные огни.

Семиконтактный разъем на современных иностранных автомобилях чаще всего не используется. Там подключают 13 пин. Но в том случае, если на прицепе установлен старый образец штекера, то его необходимо подключать к новому евроразъему при помощи проводника. Это гораздо проще, чем заменять разъём на автомобиле целиком.


Рисунок 3. Альтернативный вариант схемы

Распиновка 13 пиновой розетки

Преимущество в усиленной электропроводке и количестве разъёмов:

  • 1 – жёлтый – сигнал левого указателя поворота;
  • 2 – синий – сигнал задних противотуманных фонарей;
  • 3 – белый – минусовой сигнал для контактов с 1 по 8;
  • 4 – зелёный – сигнал правого указателя поворота;
  • 5 – коричневый – сигнал габаритов с правой стороны;
  • 6 – красный – стоп-сигнал;
  • 7 – чёрный – сигнал габаритов с левой стороны;
  • 8 – розовый – сигнал огней заднего хода;
  • 9 – оранжевый – постоянный плюсовой контакт;
  • 10 – серый – плюсовой контакт при зажигании;
  • 11 – чёрно-белый – минусовой сигнал для 10 контакта;
  • 12 – бело-синий – резервный контакт;
  • 13 – бело-оранжевый – минусовой сигнал для контакта 9.

Распиновка розетки фаркопа на 7 pin

Распиновка розетки прицепа (от англ. pin – «вывод, ножка») – это схема разводки электрических разъемов, необходимая для самостоятельного подключения автоприцепа к автомобилю. Подключение требуется для обеспечения безопасной эксплуатации несамоходной прицепной техники. Соединение происходит с использованием розетки (расположена у фаркопа) и соответствующего штекера, подключенного к проводке прицепа. Используя соединительные разъёмы, можно объединить электрические схемы технических средств: электрический ток, подаваемый от автомашины, будет задействовать поворотные сигналы, габаритные огни и подсветку номерного знака автоприцепа. Также может потребоваться смарт-коннект, согласующий работу проводки автомобиля с прицепом (на некоторых современных автомобилях с электронными схемами управления).

Схема подключения розетки 7 к 7

Наиболее распространённая на данный момент схема подключения с «вилкой» на 7 контактов («европейский» разъем). Она применяется при подсоединении большинства прицепов для легковых машин. Схема подключения изображена ниже:

Обратите внимание: приемная и ответная часть устройства имеют гнезда обоих типов («папа» и «мама»). Такое решение – залог безопасности при соединении круглого разъема в условиях плохой видимости: взаимное расположение гнезд исключает вероятность их неверного соединения или коротких замыканий. Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов

Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком

Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов. Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком.

Распиновка розетки фаркопа 7 пин в легковых автоприцепах

Для синхронизации световых сигналов необходима распиновка розетки прицепа 7 пин и ее подключение к электропроводке машины. Оптимальные места для расположения розетки – технологические проемы для смены ламп (в них есть доступ к колодкам). Если на фаркопе установлен подрозетник, на который выведены все сигналы, достаточно купить «вилку» на 7 контактов, соединив в соответствии со схемой разъема, обозначенной в руководстве по эксплуатации. Указанный метод называется штатным. В противном случае используют универсальный способ подключения: проводку подсоединяют прямо к сигнальным цепям при отсутствии в автомобиле бортового компьютера. Провода, идущие от разъема, соединяют с электроцепями задних фонарей.

Универсальный метод подключения разъема прицепа и распиновки

Для подключения универсальным способом, используя разъем фаркопа, поочередно соединяют провод левого поворотного сигнала машины с левым поворотником прицепа, задний противотуманный огонь авто и противотуманку прицепной техники и т.д. Внимательно изучите схему проводки машины, чтобы безошибочно найти нужные цепи (для проверки используйте тестер).

Подключая провода через разъем фаркопа, примените обжимные клипсы или спаяйте провода, предварительно зачистив изоляцию. Для подключения к машине с бортовым компьютером необходима не только вилка прицепа 7 pin, но и блок согласования – устройство, подключаемое к бортовой схеме и не воспринимаемое компьютером. Даже при увеличенном потреблении тока ввиду работы светового оборудования автоприцепа бортовой компьютер не будет сигнализировать о неисправностях.

Распиновка 7-контактной розетки прицепа: важные особенности

Упрощенная схема подключения розетки 7 к 7 предполагает самостоятельное определение трассировки проводов, а наибольшую трудность вызывает определение места включения соответственных проводников. Настоятельно не рекомендуется делать это наугад, последовательно соединяя разъемные контакты автоприцепа с индикаторной лампой – при наличии цифровых схем управления световыми приборами такой метод небезопасен.

Перед подключением проверьте электронные цепи в разъеме прицепа на предмет отгнившей проводки в зоне паек и контактов, на короткие замыкания на участках трущихся элементов. После этого составьте схему трассировки с обозначением цветов, способов и мест соединения проводов. Если электрические соединения расположены вне салона, их следует покрыть термоусаживаемым кембриком (специальным изолятором), а по завершении работ проверить электросвязи мультиметром, удостоверившись в отсутствии замыканий.

Американские соединительные фишки

Многие американские стандарты отличаются от европейских, и распиновка розетки фаркопа прицепа не является исключением. Приведем для ознакомления два вида: 7 и 4 контактные разъемы.

7-ми контактная розетка, используется в модельном ряде HOPKINS, а также в других автомобилях (рис 8), отличается от европейского стандарта, практически, только конструкцией, что позволяет при необходимости произвести замену на европейский аналог.

Американская розетка фаркопа на 7 контактов

Обозначения:

  1. Подключение габаритных огней.
  2. +12 V.
  3. Поворотные огни правого борта.
  4. Управление стоп-сигналами.
  5. Масса.
  6. Поворотные огни левого борта.
  7. Сигнал заднего хода.

Теперь рассмотрим более сложный вариант – 4-х контактный разъем (см. рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.

4-х пиновый разъем

Обозначения:

  1. Масса.
  2. Управление габаритными огнями.
  3. Поворотник левого борта и управление стоп-сигналом.
  4. Поворотник правого борта и управление стоп-сигналом.

Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:

  1. Не совсем правильный, на зато самый простой способ: подключиться, непосредственно, к стопам и поворотникам. Заметим, что в некоторых автомобилях проводка может не выдержать дополнительной нагрузки, поэтому решить проблему лучше другим способом.
  2. Этот вариант несколько сложнее, зато более корректный: необходимо полностью протянуть проводку под европейский разъем. Например, в Шевроле Тахо для этого нужно снять приборный щиток, найти провода с отдельными сигналами на поворотники и стоп-огни, подключиться к ним, протянув электрические провода от фаркопной розетки через весь салон автомобиля. Можно немного облегчить задачу, если взять сигнал для стоп-огней с заднего крыла, он там выведен практически на всех автомобилях. В этом случае понадобится тянуть только два провода.

Основная проблема, с которой сталкиваются владельцы легковых автомобилей при подсоединении прицепа, — это неисправности в работе светотехники. Даже если разъемы розетки и вилки полностью совпадают,могут не гореть или неправильно срабатывать габаритные огни, поворотники или стоп-сигналы. Это связано с различиями в стандартах, которые используются производителями при разводке электрики.

Существуют несколько основных схем подключения прицепа к фаркопу в зависимости от числа контактов розетки и стандартов стран. В России наиболее распространены 7-пиновые (европейские и американские) и 13-пиновые разъемы. Если автомобиль не оснащен электронным блоком управления, контакты розетки можно напрямую соединить с установленной проводкой.

Розетка фаркопаВилка прицепа

Для распиновки рекомендуется использовать многожильный медный провод в двойной изоляции с жилами сечением не меньше 1,5 кв.мм, для заземления — 2,5 кв.мм.

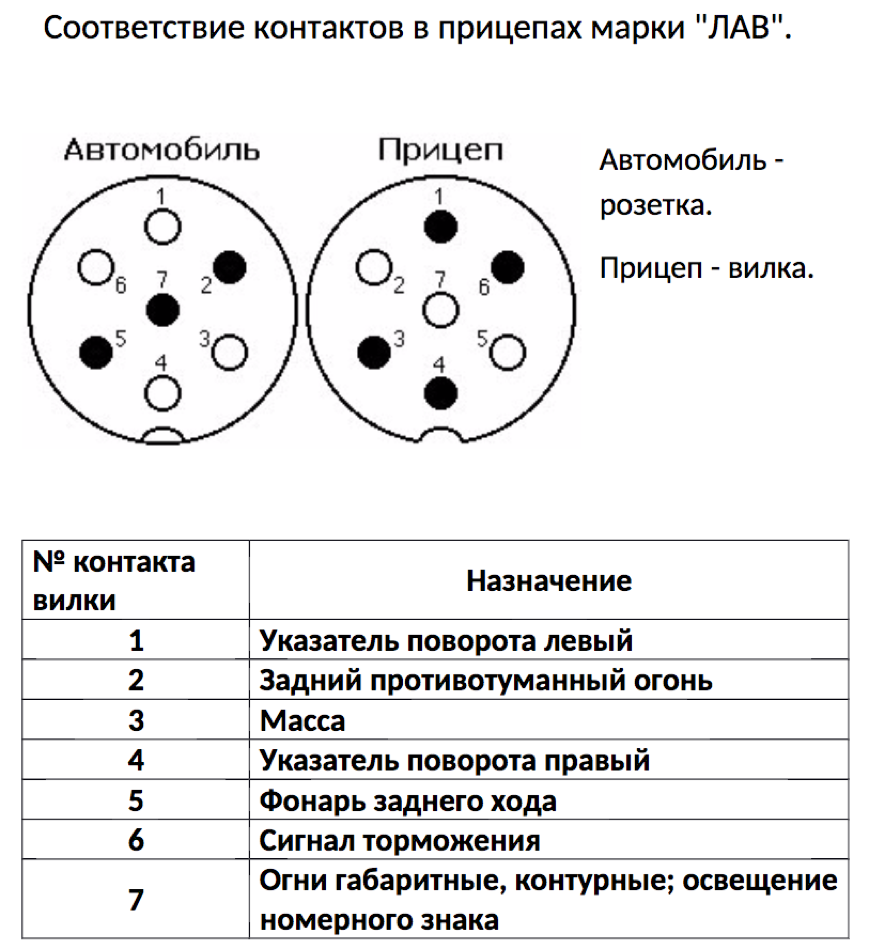

№ контактаКодЦвет провода по ГОСТ 9200-76Цвет некоторых прицепов (Украина)Назначение
1LЖелтыйЗеленыйПоворотник левый
254GСинийКрасно-белыйПротивотуманные огни
331БелыйЧерныйМинус (заземление)
4RЗеленыйЖелтыйПоворотник правый
558RКоричневыйРозово-красныйПравый габарит
654КрасныйБело-голубойСтоп-сигналы
758LЧерныйЧерно-голубойЛевый габарит

Особенности в схеме подключения вилки прицепа МЗСА: к контакту №5 питание не подается, а оба габаритных огня и подсветка номера замкнуты на 7 разъем. Если правый габарит не работает, необходимо в розетке фаркопа перенести черный провод из 7 гнезда к 5 или выполнить обратную процедуру в вилке. Также можно 5 и 7 разъемы замкнуть перемычкой.

13-пиновая схема подключения разъема прицепа

Розетка фаркопаВилка прицепа

Используйте для основных сигналов многожильный провод с двойной изоляцией сечением 1.5 кв.мм, для распиновки заземления и питания — 2.5 кв.мм.

№ контактаЦвет проводаНазначение
1ЖелтыйПоворотник левый и аварийка
2СинийПротивотуманки
3БелыйЗаземление (минус) для клемм 1-8
4ЗеленыйПоворотник правый
5КоричневыйГабарит правый
6КрасныйСтоп-сигнал
7ЧерныйГабарит левый
8РозовыйЗадний ход
9ОранжевыйПитание 12 В (35А) напрямую от аккумулятора
10СерыйПитание 12В (35А) при включенном зажигании
11Черно-белыйЗаземление для № 10
12Бело-синийЗапасное гнездо (резерв)
13Красно-белыйЗаземление для № 9

В некоторых моделях автомобилей даже при точном соблюдении схемы подключения разъема прицепа бортовой компьютер может выдавать ошибку (из-за увеличения нагрузки на сеть). В этом случае необходимо дополнительно установить smart-коннект (блок согласования).

Chevrolet Captiva › Бортжурнал › Подключение электрики фаркопа… 7 или 13 контактов

Когда возникает необходимость транспортировки прицепа, мы сталкиваемся с вопросом установки фаркопа и подключения розетки для подключения электрики фаркопа. Если с железом все более-менее понятно, то с подключением электрики возникают вопросы.

Как подключить розетку фаркопа к электрике автомобиля?

Розетку можно подключить двумя способами:

стандартный; универсальный.

Применение СТАНДАРТНОГО способа

возможно только в том случае, если на автомобиле есть гнездо для подключения электрики фаркопа. В таких случаях схема подключения прицепа вообще не понадобится, нужно только приобрести оригинальный комплект проводов (один конец втыкаем в в предназначенное для гнездо, а второй конец заканчивается розеткой фаркопа, устанавливаем розетку и все) Очень часто распиновка розетки фаркопа (при условии использования штатного оборудования) присутствует в инструкции по эксплуатации машины. Это идеальный вариант, так как он не сопровождается внесением изменений в электрическую систему транспортного средства.

Но это достаточно редко встречающийся вариант.

Как правило применяют УНИВЕРСАЛЬНЫЙ способ подключения.

УНИВЕРСАЛЬНЫЙ способ 1: Автомобиль не оснащен современным электронным блоком управления.

Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.

УНИВЕРСАЛЬНЫЙ способ 2: Автомобиль оснащен мультиплексной шиной.

Блок управления тестирует заднюю оптику. Когда он определит, что она потребляет больше тока (в результате соединения с оптикой прицепа), водитель получит сообщение об ошибке. В таких случаях следует применять «блок согласования». Блок согласования подключается к штатной электрике машины, после чего уже сам блок передает соответствующие сигналы на светотехнику прицепа. Блок управления автомобиля не «видит» это устройство, поэтому проблем с подключением фаркопа уже не возникает.

Читать также: Для чего нужны винтовые компрессоры

При подключении электрики фаркопа, мы узнаем, что бывают различные варианты розеток для подключения электрик фаркопов.

Наиболее распространенные виды розеток имеют 7 и 13 контактов. На легковых прицепах для перевозки различных грузов и техники, как правило применяют 7-контактные устройства, а вот на прицепах-домах используются 13-контактные розетки. По сути, разница заключается в применении дополнительных контактов, необходимых для активации фонарей заднего хода, другой электрической начинки домов-прицепов (автохолодильник, зарядка доп.аккумулятора и т.д.)

Распиновка 7 контактной розетки — Европа ( DIN / ISO 1724 )

1 Левый поворотник 2 +12В (опция) или Задний противотуманный фонарь 3 Масса 4 Правый поворотник 5 Правый габарит и подсветка номера 6 Тормозные огни 7 Левый габарит

Распиновка 13 контактной розетки — Европа (DIN / ISO 11446)

1. Левый поворот (Желтый) 2. Задний противотуманный фонарь (Синий) 3. Земля для контактов с 1 по 8 (Белый) 4. Правый поворот (Зеленый) 5. Левая сторона габаритов и подсветки номера (Коричневый) 6. Стоп-сигналы (Красный) 7. Правая сторона габаритов и подсветки номера (Черный) 8. Задний ход (Розовый) 9. +12В с аккумулятора (Оранжевый) 10. +12В при наличии зажигания (Серый) 11. Земля для контакта 10 (Бело-черный) 12. Сигнальный провод (обычно запасной) (Бело-синий) 13. Земля для контакта 9

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
