Замена рулевых тяг и наконечников: что нужно знать

Какой способ реставрации лучше

• Резьбовая заглушка выглядит предпочтительнее, поскольку нет температурного воздействия на опору. Однако для такого способа требуется толстое дно, что не всегда присутствует на компактных деталях.
• Стакан с резьбой — золотая середина. Сварка происходит без воздействия на пластик, однако прочностные характеристики металла ухудшаются.
• Сварка — самый простой, но малоэффективный способ. После обработки высокой температурой новые полимерные вставки теряют свойства и срок их эксплуатации снижается.
• Развальцовка — идеальный с точки зрения качества способ. Вы получаете фактически новую шаровую опору, изготовленную по заводским технологиям. Однако в домашних условиях такая методика не работает.

( 2 оценки, среднее 4.5 из 5 )

Как проводится замена

Подготовьте домкраты для обоих передних колес. Лучше всего поднимать не одну сторону, а сразу обе, чтобы у вас было больше пространства для работы. Производится ремонт в соответствии со следующей инструкцией:

1. Поднимите переднюю ось при помощи домкратов и жестко зафиксируйте. Снимите колеса.
2. Удалите шплинты, удерживающие гайки плоскогубцами.
3. После того как гайки были освобождены, открутите их накидным ключом.
4. Трудность может возникнуть в отсоединении наконечника от тяги. Возьмите ключ на 27 и попытайтесь открутить удерживающую гайку.
5. Из посадочного отверстия извлечь рулевые наконечники вам поможет специальный съемник. С его помощью они впрессовываются со своих мест. Обычно проблем на этом этапе не возникает.
6. В момент выкручивания наконечника, сосчитайте количество оборотов. Это поможет вам сделать приблизительную настройку развала-схождения, чтобы после ремонта добраться без проблем к пункту СТО.
7. Проведите установку рулевых наконечников и пыльников. Вкручивая новые запасные части, нужно сделать столько же оборотов, как и при разборке.
8. Тщательно проведите сборку.

Но на этом замена еще не окончена, после выполнения ремонта вам нужно обратиться в ближайший автосервис. Способный провести компьютерную настройку развала-схождения. Это очень важная часть для завершения ремонта блока управления.

Можно попытаться выполнить эту настройку самостоятельно, но только в том случае если у вас есть максимально ровная площадка. Чуть ослабьте крепление рулевых тяг и замерьте телескопическим штырем расстояние между колесами передней и задней подвески. Вам нужно настроить тяги так, чтобы эти величины были одинаковы. Если вы делаете настройку своими силами, то будьте готовы к тому, что на развал-схождение уйдет много времени. Лучше всего не скупиться и съездить для этой процедуры к специалистам.

Замена частей рулевого управления вместе с настройкой обойдется вам примерно в 1 500 рублей. Специалисты сервисных центров установят за эту работу цену примерно в два раза больше. Если вы хотите сэкономить, но не решаетесь проводить ремонт по описанию, просмотрите видеоинструкцию.

голоса

Рейтинг статьи

Устройство наконечников

Рулевой наконечник представляет собой конструкцию, предназначенную для передачи тягового усилия на поворотные кулаки. К поворотному кулаку наконечник крепится через шарнирное соединение, имеющее определенную степень жесткости. С другой стороны наконечник устанавливается на рулевую тягу через жесткое резьбовое соединение.

Непосредственно на самой рулевой тяге находится резьба и контровая гайка, за счет которой подбирается оптимальное положение рулевого наконечника. Резьба на рулевой рейке необходима для фиксации наконечника относительно заводских параметров и сохранения углов сход-развала.

Шаровое соединение на наконечнике надежно защищено резиновым пыльником, внутри которого расположена смазка, требуемая для правильной работы шарового соединения. Смазочные материалы снижают нагрузки на трение при работе узла, а так же защищают частично шаровой механизм от ржавчины, так как защитная функция механизма в первую очередь возложена на резиновый пыльник.

Использование шарнирного механизма в конструкции наконечника обеспечивает несколько важных функций при управлении автомобилем, а именно:

• демпфирование ударов от дорожного покрытия;
• снижение вибраций на рулевом колесе;
• улучшение «информативности» рулевого колеса;
• надежное соединение рулевого механизма с поворотными кулаками.

Замена рулевых наконечников на Приоре

Со временем приэксплуатации автомобиля в его подвески появляются различные шумы и это неудивительно, ведь качество нашего дорожного покрытия оставляет желать лучшего.Передвигаясь на автомобиле по неровным и ухабистым дорогам, его ходовая частьиспытывает колоссальные нагрузки.

Часто выводимые из строя элементы ходовой части Приоры:

• Стойкиамортизатора;
• Шаровые опоры;
• Опорныеподшипники;
• Рулевыенаконечники;

В данной статье речьпойдет о диагностике и замене рулевых наконечников на Лада Приора, о том, какправильно и без лишних трат провести данные работы самостоятельно.

Диагностика

Если в вашем автомобилепоявились подозрения на неисправные рулевые наконечники, то их необходимопроверить. Для этого можно записаться на станцию технического обслуживания изаплатить от 200 рублей и провести диагностику наконечников или же провести еесамому.

Процесс проведения самостоятельнойдиагностики

Для самостоятельного определения состояние рулевых необходимо иметь помощника (зовем друга или соседа).

Устанавливаем автомобиль на ровную поверхность и обязательно ставим на ручной тормоз.

Садим помощника за руль и просим качать резкими движениями влево и вправо.

Сами тем временем идем к переднему колесу и просовываем руку между колесом и крылом, охватываем сошку стойки и рулевой наконечник рукой. Если в рулевом наконечнике есть люфты, то вы их непременно почувствуете.

Процедуру проделываем с обеих сторон автомобиля.

Если диагностикапоказала, что рулевые находятся в неисправном состоянии, то приступаем к замене.

Замена

При проведении работ необходимо заранее приобрести комплект рулевых наконечников и их съемник.Стоимость комплекта рулевых от 700 рублей и выше в зависимости от региона.

Новые рулевые

Стоимость съемника неболее 600 рублей, но данный инструмент довольно сильно облегчает и ускоряетпроцесс проведения замены.

Съемник рулевых наконечников

Когда все необходимоекуплено, то можно приступать к подготовке инструмента.

Необходимый инструмент:

• Съемник;
• Молоток имонтировка (необходимо, если нет съемника);
• Рожковый ключ«на 19мм» и «13мм»;
• Смазка WD-40;
• Плоскогубцы;
• Штангель-циркуль(колумбик);

После приступаем к работе

Инструкция по замене

Устанавливаем автомобиль на ровной горизонтальной поверхности без покатов и ям. Фиксируем его стояночным тормозом, поднимаем домкратом и демонтируем колесо.

Следующим этапом будет замер расстояния между наконечником и тягой рулевой рейки. Это необходимо для более точной установки новых наконечников, чтобы колеса вашего авто «не смотрели в разные стороны» пока Вы едите на развал схождение.Замер проводим как показано на картинке и записываем показания шкалы либо запоминаем.

Распыляем смазку «WD-40» на резьбу наконечника, затем вытаскиваем шплинт с помощью плоскогубцев.

Ключом на «13мм» откручиваем стопорный болт рулевого наконечника;

Отворачиваем гайку наконечника ключом на «19мм»

С помощью съемника или монтировки с молотком вынимаем палец наконечника из сошки стойки, как это сделать показано на картинке ниже;

Следующим этапом будем отвинчивание самого наконечника с рулевой тяги. Для этого лучше использовать небольшой рычаг в виде трубки или торцевого ключа

Обратите внимание, что откручивать наконечник необходимо в обратную сторону, т.е.: правый откручиваем – влево, а левый – вправо. Ниже на картинке показан пример с левой или правой стороны. Левый рулевой наконечник откручиваем по часовой стрелке, правый наоборот

Левый рулевой наконечник откручиваем по часовой стрелке, правый наоборот

Далее устанавливаем новый рулевой наконечник, смазав резьбу смазкой, для этого отлично подходит графитовая смазка, она отталкивает влагу и не дает ржаветь резьбовому соединению.

Закручивать новый наконечник нужно до того пока не будет выставлено расстояние между тягой и наконечником, которое замерялось ранее на старом наконечнике.

После чего затягиваем стопорный болт, вставляем палец наконечника в сошку стойки и затягиваем его. Не забывайте зашплинтовать гайку.

Процесс замены спротивоположной стороны аналогичен этому. На станции технического обслуживанияданная работа оценивается в 1000 рублей.

Работы по замене рулевыхнаконечников завершены, не забудьте провести геометрию автомобиля.

Надеемся, наша статьябыла Вам полезна.

Как проверить рулевую рейку Постигаем тонкости ремонта и обслуживания авто

• С помощью СТО: Достаточно просто записаться в очередь, приехать в назначенное время, оставить машину на диагностику. Спустя полчаса, час можно забирать авто с результатами диагностики. При наличии поломок, владелец принимает решение об оперативном их устранении за определенную плату;
• Самостоятельно: Для проведения осмотра достаточно иметь элементарные навыки в ремонте автомобильной техники и немного свободного времени.

• Обязательно необходимо наличие смотровой ямы или эстакады, на которую заехать машиной. Выжать ручной тормоз, включить первую передачу для безопасности, заклинить задние колеса специальными башмаками. Работы можно проводить со стороны капота, но это не всегда удобно;
• В положении «снизу» моторного отсека руками пробовать шатать рулевые наконечники и тяги. Таким путем, определяя возможные дополнительные поломки. Люфт в области тяг свидетельствует о выработке наконечников, которые необходимо менять;
• С помощью монтировки средней длины провести диагностику шаровой опоры. Делать это нужно так: запустить монтировку в проем между креплением и штуцером шаровой опоры. Наличие люфта будет указывать на неисправность узла;
• Переходим непосредственно к самой рулевой колонке. Пробуем рулевые тяги у основания на наличие люфта. На этом диагностика всей ходовой системы окончена.
• Наличие гидро- или электроусилителя немного усложнит проведение работ, но и с ним можно справиться. Достаточно просто отвинтить крепежный болт, крепящий тягу, с помощью ключа на «14» или «17» для каждых машин по-разному. Далее проводить осмотр по алгоритму описанному выше.

• Опять требуется площадка со смотровой ямой;
• Заезжаем, выжимаем ручник, клиним башмаками задние колеса;
• С днища моторного отсека аккуратно расконтрогаиваем гайку зубилом или отверткой с плоским наконечником. Главное чтобы не жалко было ударять молотком;
• Накидным или рожковым ключом на «17» немного подкручиваем центральную гайку ориентировочно на пол оборота;
• Далее следует провернуть рулем в разные стороны. Если хруст исчез, то можно контрогаить, в противном случае еще немного подкрутить гайку до момента полного исчезновения хруста. Помните, что слишком сильная затяжка может привести к заклиниванию руля на поворотах. А это уже аварийная ситуация, как минимум. На большой скорости может закончится гораздо хуже;
• Убедившись в восстановлении работоспособности рейки, начинаем контрогаить центральную гайку так же само с помощью зубила, отвертки;
• Выезжаем машиной, тестируем ее на дороге.

AutoFlit.ru

Особенности конструкции рулевого наконечника

К штоку рулевой рейки тяга крепится с помощью внутреннего наконечника, к средней тяге трапеции – с помощью шарнирного соединения. С рычагом поворотного кулака тяги соединены через внешний рулевой наконечник. Внутренние наконечники и шаровые соединения обеспечивают подвижность тяги в вертикальной плоскости – иначе тяги выламывались бы, когда автомобиль едет по неровному покрытию. Внешний наконечник обеспечивает подвижность тяги и колеса в любой плоскости – так привод может нормально работать на поворотах, ямах без ущерба.

Рулевые тяги и наконечники

Устройство наконечника напоминает строение человеческого сустава: сфера пальца вращается внутри полусферического корпуса с тефлоновой, капролоновой втулкой или смазкой, которая нивелирует трение металлических элементов и позволяет пальцу отклоняться на определенный угол. Весь шарнир защищен резиновым пыльником. Такая конструкция позволяет точно соединить неподвижные и подвижные элементы рулевого привода.

Вообще, рулевой наконечник – надежный, износостойкий элемент: пальцы изготавливают способом литья или штамповки из специальных сталей, шаровые части тщательно шлифуются, в качестве вкладышей используются износостойкие антифрикционные материалы, корпус отливают под давлением и анодируют, чтобы дополнительно защитить от коррозии. О тяге и говорить нечего.

Так почему же эти надежные элементы время от времени вынуждают водителей ехать на СТО?

Схема работы наконечника рулевой тяги

Как и почему ломаются рулевые тяги

Сами по себе рулевые тяги не изнашиваются никогда, ну разве что авто простоит вечность на улице и попросту сгниет. Обычно тягам “помогает” водитель: резко влетел на бордюр на скорости, ударился о камень – тяга погнулась. Собственно, коррозия и деформация – это и все возможные неисправности рулевых тяг.

Однако погнутые тяги становятся причиной других неприятностей – нарушается развал-схождение, угол поворота колес, разрываются пыльники наконечников или вырывает весь наконечник. Поэтому если вы наскочили на что-то внушительное, на всякий случай поезжайте на СТО и проверьте геометрию тяг. Если погнулась одна тяга, заменить придется обе.

Почему разрушаются рулевые наконечники

Состояние рулевых наконечников зависит от одного фактора – водителя: как он ездит, с какой скоростью, насколько тщательно следить за системой рулевого управления. Ну и еще от состояния дорог, потому что от “внезапно влететь в яму в темноте” не застрахован никто.

Поэтому первый враг рулевых наконечников – “прекрасные” дороги и водитель, который по ним ездит. Из-за сильных ударов не только тяги гнутся, но и банально ослабляется фиксирующая гайка – чем это чревато, понятно. Кроме того, сильный удар разрывает пыльники, смещает сферу, и та, в свою очередь, разбивает втулку.

Разорванный пыльник – враг номер два. Да-да, снова пыльник (иногда складывается впечатление, что это вообще самый важный элемент в системе). Через разорванный пыльник в шаровую попадет вода и грязь, металлические элементы ржавеют, грязь действует как абразив, а вода постепенно вымывает смазку.

Как проявляются неисправности наконечников?

Мы уже не раз упоминали, что неисправности разных элементов и узлов рулевого управления могут проявляться одинаково: люфтами, стуком, вибрациями, тугим или разболтанным рулем, биением в руль.

Предположить, что что-то неладно именно с рулевыми наконечниками можно, если:

• при движении “отдает” в педаль газа;
• негромко и дробно стучит в области колес при повороте руля и когда автомобиль едет по неровной дороге;
• руль крутится слишком легко;
• никак не удается отрегулировать развал-схождение.

Способ демонтажа рулевого наконечника без съемника

При езде по некачественным дорогам происходит быстрый износ ходовой части и рулевого управления автомобиля. Некоторые водители ремонтируют свои машины самостоятельно, не обращаясь за помощью к автомеханикам. Для замены рулевого наконечника используется специальный съемник для снятия его с рычага. Как без съемника снять рулевой наконечник с минимальным набором инструментов, знает не каждый владелец автомобиля.

Необходимые инструменты

Для замены наконечника рулевого управления необходимо подготовить следующие инструменты и приспособления:

• домкрат;
• балонный ключ для откручивания крепежных болтов колеса;
• молоток;
• лом или монтировку;
• щетку по металлу для очистки деталей;
• смазку WD-40;
• штангенциркуль;
• набор головок и рожковых ключей;
• графитовую смазку.

Опытные автомобилисты возят этот набор инструментов в багажнике, в дороге он может пригодиться.

Инструкция по снятию без съемника

После подготовки необходимых инструментов нужно провести такую работу:

1. Установить машину на ровной поверхности, подложить под заднее колесо башмак, чтобы она не катилась во время поднятия домкратом.
2. Ослабить болты крепления колеса, с помощью домкрата поднять переднее колесо автомобиля. Для надежности под порог положить надежную подставку и немного отпустить домкрат, чтобы порог уперся на подставку.
3. Открутить крепежные болты колеса и снять его. С помощью щетки по металлу очистить рулевой наконечник от грязи, ржавчины и пыли. Обработать резьбовые соединения жидкостью WD-40, подождать 10 минут для откисания прикипевших гаек.
4. Рожковым ключом ослабить контргайку рулевого наконечника. Вывернуть руль в противоположную сторону и с помощью гаечного ключа или головки открутить рулевой шаровый палец.
5. С помощью специального приспособления снять рулевой наконечник. При отсутствии съемника использовать лом или монтировку, вставив инструмент между тягой и стойкой. Делая упор на рычаг, резкими движениями наносить удары молотком в торец рулевого наконечника.
6. Снимая наконечник, штангенциркулем замерять расстояние от середины детали до отметки рулевой рейки, чтобы правильно установить новую деталь и сохранить развал-схождение колес. Если штангенциркуль отсутствует, можно посчитать обороты при откручивании наконечника или витки резьбы.
7. Открутить запчасть и заменить на новую.

Сборка осуществляется в обратной последовательности. При этом нужно смазывать графитной смазкой все резьбовые соединения.

Что делать при сорванной резьбе на гайке

Если на старой гайке сорвана резьба, необходимо вставить монтировку так, чтобы плотно придавить рулевую гайку к проушине, и с помощью рожкового ключа выкрутить ее. Если попытка не удалась, нужно смазать гайку жидкостью WD-40, обстучать и попробовать снова.

При слизанных гранях на гайке необходимо использовать разводной или газовый ключ.

Если все равно невозможно открутить гайку, на гранях следует сделать надрез болгаркой или ножовкой.

Действия при деформации деталей

В процессе эксплуатации детали рулевого управления быстро изнашиваются и деформируются. Для безопасности движения они подлежат только замене. Если деформированную деталь невозможно демонтировать, ее можно срезать болгаркой и заменить на новую.

Бывают случаи, когда нет доступа для срезания детали. В таком случае ее можно нагреть горелкой и легкими ударами молотка выровнять в исходное положение, после чего ее нужно снять и заменить.

Рекомендации для автовладельцев

Чтобы проверить исправность наконечника, необходимо попросить помощника прокрутить рулевое колесо в разные стороны. В это время нужно прислушаться к исходящим стукам. Можно с помощью монтировки проверить наличие люфта. Если во время проверки слышен стук и есть люфт, надо сразу принимать меры по устранению неисправности.

Опытные владельцы автомобилей, которые не один раз сталкивались с подобной ситуацией, советуют:

• хранить автомобиль в сухом помещении, т. к. при постоянной влажности детали подвергаются разрушению;
• избегать движения по бездорожью и дорогам с плохим покрытием;
• по окончании ремонта, особенно если его проводил другой человек, проверять затяжку болтов колеса и заменяемых деталей;
• покупать оригинальные и качественные запчасти у надежных поставщиков;
• после всех работ, связанных с ходовой частью автомобиля, регулировать развал-схождение колес.

Эксплуатация автомобиля при неисправности рулевого управления может быть опасна для водителя, пассажиров и других участников дорожного движения. Поэтому нужно вовремя ремонтировать транспортное средство и прислушиваться к советам опытных автомобилистов.

рулевое управление, рулевой наконечник

Конструкция

Внешне наконечник — стальной стержень, на одном конце которого шарнир, на втором – резьба, служащая для подсоединения к рейке либо редуктору. Палец наконечника вставляется в специальное отверстие кулака и закрепляется гайкой со шплинтом. Если говорить подробнее, наконечник тяги состоит из:

• металлического цилиндра, закрытого снизу заглушкой;
• поджимной пружины, размещенной между ней и пятой;
• шарового пальца;
• чехла (пыльника) из силикона либо резины;
• пластикового вкладыша.

Последний элемент необходим для того, чтобы палец свободно вращался в любом направлении, а благодаря пружине ликвидируется на какое-то время люфт, образующийся при эксплуатации авто. При выходе наконечника из строя деталь заменяется целиком, т. к. имеет неразборную конструкцию. Есть и составные запчасти, когда-то популярные в Советском Союзе (из-за дефицита запчастей), но они сегодня практически не используются из-за невысокой надежности.

Как проверить наконечники рулевой тяги?

Ввиду особенностей расположения исследуемых элементов, следует обеспечить доступ к пространству под транспортным средством. Для этого автомобиль можно поднять на подъемнике, либо загнать на смотровую яму. Основная диагностика заключается в проведении визуального осмотра деталей рулевого управления, в ходе которого можно определить степень износа наконечников. А для более детального выявления повреждений и их устранения потребуется следующий набор инструментов:

1. Домкрат.
2. Набор гаечных рожковых ключей.
3. Баллонный ключ.
4. Молоток.
5. Динамометрический ключ.
6. Плоскогубцы.
7. Специальный съемник рулевых наконечников.
8. Небольшая монтировка.
9. Железная щетка.

Итак, как проверить рулевые наконечники? Для этого в процессе проведения осмотра необходимо обратить внимание на следующие моменты:

нарушение геометрии корпуса наконечника

Крайне важно, чтобы на нем отсутствовали какие-либо механические повреждения, препятствующие нормальному функционированию детали. В результате этого могут сбиваться настройки развал-схождения

Заметим, что если вовремя не заменить наконечник, корпус которого поврежден, деталь все равно через время выйдет из строя;
состояние резиновых пыльников, которые выполняют функцию защиты шарнирного механизма от влаги и грязи. Наличие трещин на поверхности уплотнителей является прямым свидетельством проникновения внутрь наконечника мелких абразивных частиц и влаги. Помимо этого, через такие трещинки смазка удаляется из шарнира. Подобная неисправность может спровоцировать серьезное ДТП, поскольку негативно влияет на управление автомобилем;
люфт, который является основной предпосылкой к безотлагательной замены рулевых наконечников. Поскольку деталь относится к расходным элементам системы управления транспортным средством, и подлежит обязательной замене примерно после 45 тыс. км пробега, подобная мера никак не должна настораживать автовладельцев.

Так как наконечник может выйти из строя в любой момент, следует научиться замечать любое изменение в управлении автомобилем, и по некоторым косвенным признакам понимать, какая из деталей выработала свой ресурс и нуждается в замене.

Самостоятельная замена – стоит ли ввязываться?

Если у вас современный автомобиль с технологичной системой рулевого управления, намного проще и удобнее будет обратиться к специалистам из проверенной станции и получить приятный быстрый ремонт с минимальными затратами времени и без рисков некачественной работы. Отечественные машины и бюджетные иномарки вполне можно ремонтировать в собственном гараже, если у вас есть яма и опыт в выполнении определенных работ. По инструкциям из первого попавшегося видео ничего сделать не получится, нужен опыт, не лишней будет помощь товарища с опытом в этом деле.

Главные минусы самостоятельного ремонта:

это займет определенное время, порой для замены тяг и наконечников на сервисе уходит около 2-3 часов, в гараже на это может уйти намного больше времени, и это не очень радует владельца машины;
неточности установки вызовут проблемы в рулевом управлении, через пару сотен километров начнутся проблемы, которые обязательно приведут к очередному дорогостоящему ремонту;
вы вряд ли получите удовольствие от данной работы, с большой вероятностью получится ряд неприятностей, связанный с неудобным положением или невозможностью открутить определенный болт;
нужно понимать, как именно устанавливаются детали, в каком порядке необходимо производить разборку оборудования, иначе могут возникнуть неприятности с точки зрения сборки;
после выполнения работы необходимо провести ряд тестов, прежде чем выезжать на дороги общего пользования, это важно делать, даже если вы очень уверены в качестве своей работы.

Менять тяги и наконечники рулевого управления не так просто, как может показаться с первого взгляда. Нужно понимать, что эта процедура очень ответственная, так что лучше обратиться на сервис, если у вас есть любые сомнения. Также в случае возникновения проблем уже в процессе ремонта вам будет непросто вызвать мастера в свой гараж, чтобы закончить сборку оборудования. Так что намного лучше выполнить работу сразу в хорошем сервисе. Но если у вас есть опыт и уверенность в своих силах, то получится сэкономить пару-тройку тысяч рублей без особых проблем.

Предлагаем посмотреть видео с процессом замены тяг и наконечников:

Как проверить исправность рулевого наконечника

Люфт рулевого наконечника проверяется достаточно просто. При сильном износе палец свободно перемещается в корпусе в продольном направлении от усилия руки.

Если такая диагностика вызывает затруднения, можно положить руку на шарнир, попросив помощника покачать в стороны рулевое колесо. Выбирание зазора будет сразу почувствовано рукой. Так проверяются оба наконечника, левый и правый.

Вторым признаком необходимости замены будет нарушение герметичности резиновых чехлов. На них не должно быть следов вышедшей наружу смазки, что хорошо видно на обычно запылённой внешней поверхности гофрированной резины. Тем более недопустимо, если разрывы и трещины хорошо различаются визуально.

Нельзя ограничиваться заменой резиновых пыльников, даже если эта деталь поставляется в качестве запчасти. Отследить момент начала разрыва точно практически невозможно, наверняка пыль и вода уже проникли внутрь шарнира. Удалить это оттуда невозможно, шарнир будет интенсивно изнашиваться даже если заменить пыльник и добавить смазку.

Разборные шарниры, где можно было промывать, менять смазку, вкладыши и пальцы уже давно в прошлом. Современный рулевой наконечник – деталь неразборная, одноразовая и ремонту не подлежит. Стоит она недорого, а меняется без особых сложностей.

Симптомы неисправностей

Если не обращать внимания на износ наконечников рулевых тяг, то шаровой палец разболтается и выскочит из гнезда на первом приличном ухабе. Чем это чревато, долго пояснять не нужно: колесо станет неуправляемым, а водитель потеряет контроль над машиной. Как определить, что с шарнирами возникли проблемы и требуется проверка ходовой части авто:

• первый признак – глухой частый стук при езде по мелким ухабам, особенно в поворотах;
• как правило, посторонние звуки доносятся с одной стороны, но случается и одновременный износ двух наконечников;
• увеличивается свободный ход рулевого колеса;
• преодолевая поворот на неровной дороге, можно ощутить постукивание на руле;
• на последней стадии износа наконечников автомобиль приходится буквально «ловить» на дороге, поскольку из-за люфта шаровых пальцев колеса могут отклоняться на 2–3° от прямой.

Если вы обнаружили на собственном автомобиле один из перечисленных симптомов, не следует тянуть с диагностикой. Особенно если наконечники отслужили более 40 тыс. км пробега. Для выполнения проверки потребуется смотровая канава, вывешивание автомобиля на домкрате не даст возможности раскачивать тягу в нужном направлении.

Чтобы самостоятельно проверить рулевые наконечники, воспользуйтесь пошаговой инструкцией:

• Загоните машину ровно по центру смотровой ямы, чтобы свободно дотягиваться до шарниров. Если канава слишком узкая, автомобиль придется дважды переставлять со смещением в разные стороны.
• Подоприте задние колеса противооткатными средствами.
• Возьмитесь рукой за тягу максимально близко к наконечнику. Раскачивайте шарнир по направлению вверх-вниз, дабы ощутить люфт.
• Небольшое упругое сопротивление указывает на работу пружины и отсутствие критических зазоров. Значительный люфт чувствуется сразу.
• Поверните тягу несколько раз вокруг собственной оси. Если она подается легко, буквально болтается на шаровом пальце, наконечник следует заменить.

Раскачивая тягу, не перепутайте люфт шарнира со свободным ходом рулевой рейки или разбитым подшипником маятника.

Для проверки целостности пыльников смотровая яма не нужна. Достаточно вывернуть колесо и приподнять машину домкратом. Дырка в резиновом чехле обнаруживается благодаря густой смазке, которая выдавливается изнутри через порыв.

Замена рулевого наконечника тоже не составляет большой проблемы, из специальных приспособлений понадобится только съемник для выталкивания шарового пальца из проушины поворотного кулака. Учтите важный нюанс: после замены тяги обязательно корректируются углы развала – схождения колес. Своими руками регулировку вам не выполнить, так что придется посетить автосервис.

ЗАМЕНА ПЫЛЬНИКА РУЛЕВОГО НАКОНЕЧНИКА

Часто случается так, что сами рулевые наконечники находятся в исправном состоянии, но при визуальном осмотре выявлен разрыв пыльника. Если оставить его в таком состоянии, то в скором времени он придет в негодность и его придется менять.

Последовательность работ при замене пыльника рулевого наконечника такая же, как и при полной,
с той лишь разницей, что после его выпрессовки из поворотного кулака стойки, нужно снять кольцо фиксирующее пыльник и поменять поврежденный на новый.

Перед этим рекомендуется удалить остатки старой смазки, а новый пыльник набить литолом

Важно не переусердствовать когда делаете это, иначе новый пыльник может порваться от излишков смазки

Диагностика рулевой части автомобиля – залог безопасной езды не только для водителя и его пассажиров, а также для участников движения. Безопасность и комфорт во время движения зависят от исправности всех элементов этого узла, в том числе и от рулевой тяги с наконечниками. В этой статье я расскажу вам об этих важных элементах, а также рассмотрим, как правильно выполняется замена рулевых наконечников и замена рулевой тяги.

Рулевая тяга – элемент, относящийся к рулевому управлению, основной задачей которого является препятствие скольжению автомобиля при выполнении поворотов. Правильная работа этого элемента способствует правильному повороту ведущих колес. Состоит из средней, правой и левой тяг и рычагов для левого и правого колес. В зависимости от модели автомобиля и вида конструкции существует много видов тяги.

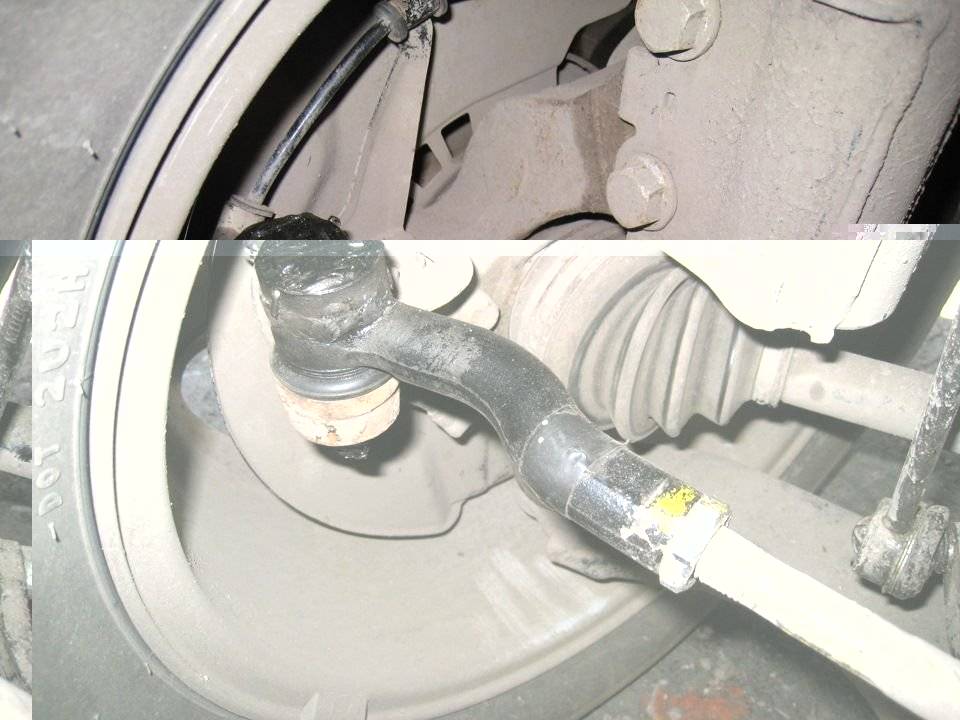

Наконечниками являются конечные элементы, идущие от рулевой тяги к колесу автомобиля. Они имеют еще одно название – шарниры. Эти детали являются частью рулевого управления авто и неотъемлемой частью в работе рулевых тяг. Шарниры имеют вид полусферических пальцев. Основная причина поломки – это их хрупкость. Они не подлежат частичной починке, так как замена выполняется целиком. Наконечник состоит из следующих деталей: корпус с осью, штырь имеющий резьбу, прокладка из тефлона, по которой происходит перемещение пальца, защитный картер (предназначен для защиты наконечника от деформаций и ударов), пластмассовый чехол для защиты рулевого наконечника и корпус, кольцо из силикона для крепления защитного чехла, пружина и гайка.

Чтобы замена рулевой тяги происходила не так часто, нужно следить за некоторыми параметрами. Наконечники должны перемещаться вдоль оси пальцев не более чем на полтора миллиметра. Если показатели немного другие, то наконечник надо заменить вместе с шарниром. Хомут муфты должен держаться на муфте достаточно крепко. Иногда нужно проверять, насколько сильно он затянут

Очень важно чтобы чехлы защиты наконечника были не повреждены. В противном случае шарниры могут прийти в негодность из-за попадания на них пыли

Если на защитных чехлах существуют некоторые дефекты и трещины, то необходимо принять решение о их срочной замене.

Своевременная диагностика позволяет выявить существующие неполадки до того, как они заявят о себе. Чтобы выполнить ее, вам не обязательно приобретать специальный инструмент. Все что нужно, это сесть за руль и покрутить его в разные стороны.

При этом нужно внимательно слушать звуки (при наличии намеков на поломку могут появиться новые звуки). Наличие звуков или заметное плохое реагирование колес на повороты руля – явный сигнал к замене деталей в рулевом управлении, в полнее возможно, что этими деталями являются тяга и наконечники. Если уж такое произошло, то вам нужно заняться срочной их заменой.

Одной из основных поломок рулевого управления считается преждевременный износ или частичное повреждение шарнира наконечника.

Как проверить рулевые наконечники? Визуальный осмотр

Если периодически осматривать узлы рулевого управления, можно заранее предотвратить и устранить поломку. Визуальный осмотр не займет много времени и сил. Как проверить рулевые наконечники? Что нам для этого понадобится?

Так как рулевые наконечники закреплены на днище автомобиля, нам нужна смотровая яма или эстакада. Если такой возможности нет, поддомкрачиваем переднюю часть автомобиля с одной и с другой стороны.

Сперва протираем деталь куском ветоши.
После удаления лишних загрязнений проверяем на наличие дефектов

В первую очередь следует обратить внимание на пыльник – деталь, которая чаще всего выходит из строя (лопается, трескается).
На следующем этапе проверяем люфт механизма. Попросите помощника, чтобы тот покрутил руль в обе стороны

В это время необходимо наблюдать за работой механизмов. Если наконечник имеет люфт вдоль оси пальца более двух миллиметров, значит, он пришел в негодность.
Проверив одну сторону механизма, переходим на другую. Операции аналогичны тем, что мы описали ранее.
