Сайлентблоки автомобильной подвески: как они устроены и как их менять

Принцип работы сайлентблока

Принцип работы сайлентблока

Сайлентблок представляет собой две стальные или алюминиевые втулки, скрепленные посередине гибкой вставкой. Соединяя части подвески автомобиля, сайлентблоки сводят к минимуму вибрации, передающиеся от узлов подвески друг к другу.

В процессе работы уплотнитель между втулками испытывает большие нагрузки. Поэтому инженерами предъявляются жесткие требования к материалу изготовления прокладки. Как правило, используют сырье на основе натурального каучука. Эластичные участки могут быть изготовлены из резины или полиуретана.

На резинометаллический шарнир приходится большая нагрузка со всех деталей подвески, поскольку кроме колебаний и вибраций сайлентблок сглаживает все резкие и неровные движения в нижней части кузова автомобиля.

При установке полиуретановых сайлентблоков езда на автомобиле становится более комфортной, а работа всех деталей подвески становится эффективной и долговечной. Полиуретановые детали служат в 5-6 раз дольше альтернативных. Единственным их недостатком является высокая цена.

Чтобы понимать, когда следует заменить шарнир в автомобиле, необходимо знать долговечность детали согласно регламенту завода-производителя. Резинометаллические шарниры могут прослужить до 100 000 км пробега транспортного средства. Однако при эксплуатации автомобиля в плохих условиях, к которым относят дорожное покрытие России, эксперты советуют проводить диагностику деталей после 50 000 километров.

Точно убедиться в необходимости смены сайлентблока можно, записавшись на станцию технического обслуживания автомобилей для проведения диагностики и наружного осмотра запчасти. Проводя наружный осмотр, специалисты очищают детали и изучают на предмет сколов и разрывов.

Что такое сайлентблок рычага подвески и его функции

В конструкциях автомобиля, где есть вибрации, смещения, радиальные и осевые нагрузки должны быть смягчающие специальные резиновые детали. Они выполняют важную функцию, поэтому их надо часто менять. Резиновые детали, которые подвергаются сжатию, растяжению, смещению, быстро изнашиваются.

Сайлентблок — это резинометаллический шарнир (РМШ) в конструкции подвески машины. Устройство салентблока входят:

  • две металлические трубки;
  • резиновое сосединение этих трубок.

Эту деталь изготавливают методом вулканизации, из-за чего она имеет отличные свойства по виброизоляции. Салентблоки способны гасить все виды нагрузок, которые появляются во время эксплуатации авто.

Если сайлентблоки сильно изношены, то управление автомобилем будет некомфортным, появятся шумы и начнут быстрее изнашиваться места соединения деталей.

Сайлентблоки ставят на передние и на задние подвески. Они устанавливаются на рычагах. Кроме рычагов, сайлентблоки соединяют узлы крепления коробки передач, двигателей и амортизаторов.

Для повышения надежности, необходимо вовремя менять виброизоляционные подушки.

Конструктивные особенности

Итак, две втулки с резиновой прослойкой – казалось бы, все элементарно. Но несложна эта конструкция только на первый взгляд. Как зафиксировать упругий элемент во втулке? Довольно очевидный способ – сильное обжатие (иначе говоря – натяг), правда, в таком случае соединение получится слишком жестким, что отразится на плавности хода.

Есть второй вариант – «склеивание» резины с металлом методом вулканизации – тут обжатия почти нет. Но в таком случае жесткость соединения уже откровенно недостаточная. Возрастает угол скручивания и перекоса (относительно продольной оси сайлентблока), что влечет за собой неблагоприятные изменения углов установки колес во время движения автомобиля. И, соответственно, ускоренный неравномерный износ шин.

Учитывая эти сложности, в конструкции современных сайлентблоков применяют комбинированную схему фиксации: одновременно обжатием (умеренной силы) и вулканизацией.

Далее, сама резиновая часть может быть сплошной, а может – с дополнительными прорезями. Возьмем, к примеру, попавший к нам «под ключ» Polo седан. На нем задний сайлентблок рычага передней подвески (как раз типа МакФерсон) установлен вертикально и в его резиновой части имеются вырезы.

Зачем они нужны? Чтобы ограничить перемещение рычага в продольном направлении, жесткость втулки должна быть максимальна; но нам не нужна максимальная жесткость при перемещении рычага в вертикальной плоскости (при наезде на препятствие, например). Для соблюдения этих свойств, говоря упрощенно, удалили лишнюю резину. Втулка обеспечивает достойную плавность хода и жесткую фиксацию рычага в продольном направлении одновременно.


Volkswagen Passat B5 в конце 90-х «прославился» сложностью и дороговизной подвески, и в том числе — плавающими сайлентблоками Устройство шарнира значительно усложнилось, появились дополнительные элементы: промежуточная втулка (пластиковая), торцовые шайбы, долговечный смазочный материал и боковые уплотнители. Как всегда, усложнение привело к удорожанию. Уплотнения изнашиваются, смазка вытекает, сайлентблоки скрипят, а новые стоят дорого. Как-нибудь мы еще вернемся к плавающим «сайлентам», когда к нам в ремзону попадет машина с такими шарнирами. Сегодня ограничимся обычными.

Сроки замены

Средний ресурс сайлентблоков передних рычагов составляет 100-150 тыс. км. Но срок службы деталей можно увеличить, если эксплуатировать машину более бережно (ездить по ровным дорогам, а все ямы и кочки обминать или проезжать достаточно медленно).


Сроки замены сайлентблока переднего рычага

К сожалению, отечественные дороги не могут похвастаться высоким качеством, поэтому рекомендуется регулярно проводить проверку сайлентблоков на предмет износа. Диагностику желательно выполнять каждые 20 тыс. км., а замену элементов каждые 60-70 тыс. км. Частота замены может немного меняться в зависимости от качества используемого изделия.


Рекомендуемые сроки замены втулок переднего рычага

Замена сайлентблоков реактивных тяг

Реактивные тяги являются неотъемлемой частью задней подвески классических «Жигулей». Они закреплены посредством болтового соединения, а для снижения нагрузок и компенсации ударов от неровностей дорожного полотна используются резиновые втулки. Со временем эти изделия также приходят в негодность и требуют замены. Лучше всего менять их комплексно, а не по отдельности.

Из инструментов и материалов потребуются:

  • ключи на 19;
  • новые сайлентблоки;
  • проникающая смазка;
  • щётка по металлу;
  • монтажная лопатка.

Рассмотрим замену втулок реактивных тяг на примере длинной продольной тяги. Процедура с другими элементами подвески проводится аналогичным образом. Разница заключается лишь в том, что для демонтажа длинной тяги необходимо снять нижнее крепление амортизатора. Работа состоит из следующих шагов:

  • Очищают крепёж от загрязнений при помощи щётки, обрабатывают проникающей жидкостью и ожидают некоторое время.

    Резьбовое соединение обрабатываем проникающей смазкой

  • Откручивают гайку ключом на 19 и вынимают болт.

    Откручиваем гайку крепления втулки и вынимаем болт

  • Переходят к другой стороне тяги и отворачивают крепление нижней части амортизатора, извлекая болты и распорную втулку.

    Чтобы открутить крепление тяги к заднему мосту, снимаем нижний крепёж амортизатора

  • Смещают амортизатор в сторону.
  • Очищают крепёж реактивной тяги с обратной стороны, смачивают жидкостью, откручивают и вытаскивают болт.
  • При помощи монтажной лопатки демонтируют реактивную тягу.
  • Для снятия резиновых втулок нужно выбить внутреннюю обойму из металла, для чего используют подходящую наставку.

    Для выбивания втулки используем подходящую наставку

  • Оставшуюся в тяге резину можно выбить с помощью молотка либо выдавить в тисках.

    Оставшуюся в тяге резину выбиваем молотком либо выдавливаем в тисках

  • Перед установкой новой резинки очищают обойму реактивной тяги от ржавчины и загрязнений.

    Очищаем посадочное место втулки от ржавчины и загрязнений

  • Новую втулку смачивают мыльной водой и забивают при помощи молотка или запрессовывают в тисках.

    Новую втулку перед установкой смачиваем мыльной водой

  • Для установки металлической втулки изготавливают приспособление в виде конуса (берут болт и стачивают головку).

    Для установки металлической втулки изготавливаем болт с конусной шляпкой

  • Втулку и приспособление смачивают мыльной водой и выполняют запрессовку в тисках.

    Смоченную в мыльной воде втулку запрессовываем при помощи тисков

  • Чтобы болт полностью вышел, используют подходящую по размеру муфту и дожимают втулку.

    Для установки болта на место используем подходящую по размеру муфту

После замены сайлентблока тягу устанавливают в обратной последовательности, не забывая смазывать болты, например, «Литолом-24», что в будущем облегчит демонтаж крепежа.

Сайлентблок — это?

Сайлентблок — это резинометаллический шар, который выглядит как две втулки, соединенные между собой вставкой из резины. Во внутренней обойме есть отверстие, через которое детали плотно фиксируются. Подобная система крепления увеличивает ресурс узла.

Свое название деталь получила благодаря тому, что она не издает скрипа. Кроме того, сайлентблок не требует для себя особого ухода. Если элемент ломается, его быстро меняют на новый.

Во время эксплуатации машины сайлентблок не нужно смазывать. Деталь обладает высокой устойчивостью к попаданию пыли и влаги. В конструкции отсутствуют запчасти, которые бы «терлись» друг об друга. Движение происходит за счет изгиба гибкого шара.

Как снять сайлентблок

Выбрать нужный шарнир – это еще полдела, следует произвести его замену. Для этого можно посетить СТО, но поскольку операция не такая уж и сложная, работу можно выполнить самому. Но прежде нужно снять изношенную деталь и для этого необязательно иметь в наличии специальный инструмент, он будет нужен на этапе монтажа сайлентблока.

Выпрессовку можно выполнить подручными средствами. Для этого сначала с одной стороны следует обрезать выступающий резиновый наполнитель, после чего выбить его молотком с использованием металлической наставки.

С рычага можно снять сайлентблок при помощи другого способа. Берется болт, на который надевается шайба меньше диаметра, чем проушина рычага. Затем болт вставляется во втулку изношенной детали, с другой стороны накидывается отрезок трубы с шайбой (ее диаметр должен соответствовать размеру трубы) и накручивать гайку. Потом при помощи одного ключа удерживается сам болт, а другим завинчивается гайка. При этом она начнет выталкивать сайлентблок из проушины в кусок трубы.

Для некоторых изделий подойдет другой метод – выпаивание открытым огнем. Но его лучше не использовать, так как длительное воздействие высокой температуры может принести лишь вред, отрицательным образом сказываясь на структуре металла. Со временем он начнет быстро терять свои свойства, и узел подвески придет в негодность. В связи с этим следует использовать только механический метод.

Что делать, чтобы увеличить срок службы сайлентблоков?

Для начала помните золотое правило установки, о чем уже говорили выше

И это очень важно: сайлентблок не является упругим элементом подвески, его эластичная вставка не должна быть нагружена при среднем состоянии загрузки машины

Не оставляйте машину надолго с перегруженными элементами подвески или с вывешенными колесами – это больше вредит ей. Постарайтесь в холодную погоду не допускать излишней амплитуды раскачки подвески.

При замене устанавливайте сайлентблоки в нужном положении. Часто жесткость блока различается по радиусу, и на нем есть специальные установочные метки или визуально заметные элементы, на которые нужно ориентироваться. Конечно же, нельзя допускать попадания на сайлентблоки масла и топлива, которые быстро разрушают большую часть синтетических каучуков.

Ну и, наконец, общий совет: старайтесь промывать элементы подвески, особенно если у вас внедорожник и вы любите загородные вылазки. Попавшая в микротрещины резины пыль ускоряет износ эластичного элемента, а вода еще и разрывает его при замораживании. И нелишним будет периодическое использование специальных смазок для очистки восстановления поверхностного слоя резинометаллических узлов.

PS: Немного истории вопроса

Резинометаллических шарниров в автомобилях огромное множество. Тут же почти все элементы крутятся, вращаются, вибрируют и перемещаются по сложным траекториям. Причем требования к каждому соединению разные: нужны разная степень свободы по направлениям, разные частотные характеристики, да и ресурс тоже требуется разный и в разных условиях.

Удивительно, но идея сочетать резину и металл в единой конструкции, позволяющей одновременно удерживать детали и гасить перемещения, родилась в голове именно автомобильного конструктора. Это на самом деле редкость, ибо большая часть важных технических идей пришла в автомобилестроение из других областей.

Имя непосредственного изобретателя история утеряла, но доподлинно известно, что идея родилась в коллективе талантливого менеджера и конструктора Вальтера Крайслера, основателя одноименной компании. В конструкции машины New Finer Plymouth, которая вышла в феврале 1932 года, впервые в мире применили резинометаллические шарниры в подвеске двигателя, что позволило получить отличные показатели виброизоляции. Отличные на то время, разумеется.

Идея была оценена всеми автопроизводителями, и очень скоро резинометаллические шарниры прочно прописались в подвеске моторов и коробок передач всех автомобильных марок. Но применения подобной конструкции в подвесках машин пришлось ждать еще добрых двадцать лет. Кстати, первый резинометаллический шарнир по совместительству был и первым сайлентблоком. Он был неразборным, и в нем резиновая прослойка не имела возможности перемещения относительно внешней и внутренней обойм.

Что такое сайлентблок, за что он отвечает

В переводе с английского сайлентблок переводится как тихий блок — «silent block». Как выглядит и как устроен этот элемент автомобиля, знают не все владельцы авто, хотя без них поездка на машине была бы очень некомфортная.

Идея о создании единой конструкции металла с резиной, которая будет уменьшать вибрации и ударные нагрузки при перемещении автомобиля, появилась в голове у Вальтера Крайслера, в честь которого и названа одноимённая фирма. Но имя того, кто разработал деталь, утеряно.

В февраля 1932 года в автомобиле New Finer Plymouth впервые установили резинометаллические шарниры в подвеске мотора, что вызвало немало радости – вибрации стало гораздо меньше. Через 20 лет шарниры уже устанавливали на всех моделях автомобилях повсеместно. Интересно, что самый первый резинометаллический шарнир был и первым сайлентблоком, потому что он был неразборным — резиновая вставка была неподвижна.

New Finer Plymouth 1932 года

В машинах сайлентблок обеспечивает выполнение упругое соединение узлов подвески и защиту кузова при движении, ударах и вибрации. За счёт работы конструктивного элемента повышается комфорт использования транспортного средства для водителя и пассажиров.

Резинометаллические шарниры (РМШ) часто называют сайлентблоками, но если изучить терминологию, это не совсем неверно. Вообще резинометаллические шарниры бывают разборными и неразборными. Так вот, сайлентблок – это неразборный РМШ с двумя металлическими втулками, между которыми находится эластичная резиновая (каучуковая) или полиуретановая вставка-демпфер. Втулку и вставку «садят» на клей или вулканизируют, а затем проводят процедуру прессовки. Деталь получается надёжная, которая может выдержать до 100 тыс. км пробега.

Сайлентблоки устанавливаются между кузовом и элементами подвески, чтобы уменьшить шум и передаваемую вибрацию. Такая технология позволяет увеличить несущую способность и повысить ресурс узла. В этом и состоит различие между сайлентблоками и резинометаллическими шарнирами.

В обычном РМШ неподвижность резины обеспечивается с помощью преднатяга и радикального сжатия в процессе монтажа. Со временем это состояние нарушается, элемент выходит из строя и издаёт характерные звуки — пищание. А состояние сайлентблока невозможно проконтролировать таким образом, он будет «молчать» до последнего. Даже при появлении внешних признаков износа проскальзывания, писки и другие звуки не появляются. В результате происходит моментальный обрыв резинки.

Как выглядит стабилизатор поперечной устойчивости

За что отвечает сайлентблок?

  1. Связывает узлы подвески транспортного средства.
  2. Уменьшает шумность внутри автомобиля во время движения.
  3. Поглощаются вибрации и удары на кузов при езде по плохим дорогам.
  4. Увеличивается устойчивость автомобиля.
  5. Защита дорогих деталей от быстрого износа.

Установка сайлентблоков снижает конечную стоимость автомобилей – благодаря им не такие строгие правила к посадке деталям.

НАЗНАЧЕНИЕ И ОСОБЕННОСТИ КОНСТРУКЦИИ САЙЛЕНТБЛОКА

Есть в конструкции еще одни элементы – сайлентблоки. Эти небольшие по размерам детали с простой конструкцией выполняют достаточно важную роль. Их задача гасить колебания и предотвращать их передачу между составными элементами подвески. Они являются связующими элементами конструкции, соединения ряда деталей выполняются только через сайлентблоки. То есть эти детали принимают непосредственное участие в основной задаче подвески.

Сайлентблок относится к резинотехническим изделиям, использующимся в конструкции автомобиля. При этом он является расходным материалом, который в результате износа просто заменяется, поскольку он ремонту не подлежит.

Конструкция этой детали очень проста и включает она всего две основных составляющих:

  1. металлические обоймы;
  2. и резиновая проставка между ними.

Внешне он похож на массивную втулку, которая садится в специальное посадочное гнездо в элементе подвески, а по сути это просто упругий шарнир, соединяющий детали в один узел. Благодаря отверстию во внутренней обойме осуществляется крепление элемента, в котором он установлен к другой составляющей подвески или кузову.

Есть и сайлентблоки, у которых в конструкции используется только внутренняя обойма, а роль внешней выполняет само посадочное место в элементе подвески.

Замена

С заменой заднего или переднего сайлентблока переднего рычагов способен справиться каждый владелец автомобиля, если у него есть хотя бы начальные знания о внутреннем устройстве собственного транспортного средства. При необходимости можно почитать полезные статьи или литературу, которая поможет разобраться в том, как выглядит рассматриваемая деталь, где она находится и как определить ее поломку.

Совершенно необязательно обращаться на станцию технического обслуживания для проведения диагностики транспортного средства, потому что осуществить замену сайлентблоков можно своими руками. Чтобы выполнить диагностику, необходимо:

  1. Вывесить по очереди обе подвески колес домкратом.
  2. Демонтировать колеса.

Стоит отметить, что если уже на колесах буду обнаружены деформации, дефекты, то в этом случае нужно будет посетить специализированный магазин для покупки новых деталей.

Как выполнить замену сайлентблока переднего рычага?

Последовательность действий по замене сайлентблока представлена ниже.

  1. Сначала потребуется поднять с помощью домкрата автомобиль и снять с него хотя бы одно колесо.
  2. После этого на переднем рычаге потребуется найти болт крепления сайлентблока и с помощью заранее подготовленных инструментов демонтировать его. Дополнительно нужно открутить гайку крепления заднего сайлентблока.
  3. Следующим действием станет демонтаж стойки и непосредственно рычага. Выполняется это путем перетягивания стойки в сторону водителя.
  4. Как только стойка будет вытянута, потребуется открутить болты крепления рычага к опоре и осуществить демонтаж самого рычага.
  5. Только после этого можно приступать к замене сайлентблока. Чтобы это сделать, нужно будет запрессовать задний сайлентблок рычага. На вопрос, как запрессовать сайлентблок рычага, ответ прост – с использованием кувалды, она должна быть небольшой. Также при необходимости можно пустить в ход особое устройство, созданное для замены сайлентблоков, однако при отсутствии денежных средств совершенно не обязательно отправляться в магазин и тратить последние деньги на его приобретение. Кувалда с молотком – верные друзья каждого ремонтника.
  6. Когда замена будет выполнена, потребуется собрать конструкцию в обратной последовательности, тщательно следя за тем, чтобы каждая деталь заняла свое место. При этом также необходимо учесть, что передний сайлентблок можно крепить только в том случае, когда он уже находится на опущенном с домкрата автомобиле.

Окончательным действием станет восстановление развала-схождения автомобильных колес.

Таким образом, никаких сложностей в замене сайлентблока переднего рычага нет, и в этом можно убедиться, прочитав последовательность действий выше. Каждый владелец авто справится с подобным процессом и сэкономит денежные средства, которые могли бы израсходоваться при посещении станции технического обслуживания. Стоит отметить, что замена задних сайлентблоков осуществляется практически так же.

Если же не хочется регулярно производить ремонтные работы по замене столь важной детали, необходимо регулярно осуществлять осмотр транспортного средства, а также заботиться о максимально комфортной его эксплуатации

Устройство подвески

Попадая по невнимательности колесами автомобиля в ямки, выбоины или кочки на дороге, все последствия отражаются на передней подвеске, являющейся основным узлом по управлению транспорта. Она обеспечивает связь между колесами и кузовом.

Подвеска состоит из нескольких элементов:

  • Гасящее устройство, которое обеспечивает снижение колебаний кузова (амортизатор),
  • Упругие — необходимы для обеспечения усилия для перемещения колес. Нагрузка, возлагающаяся на автомобиль при езде по неровной дороге, приходится на металлические и неметаллические элементы (пружины, пневматическая камера, рессоры),
  • Направляющие — обеспечивают следование колес по заданной траектории (рычаги, шаровые опоры, шарниры).

Пружины, играющие немаловажную роль в устройстве подвески, могут иметь различную форму, которая влияет на переменную жесткость. Разумеется, разные типы подвесок имеют отличающуюся структуру — некоторые элементы совмещают в себе не одну функцию.

Передняя подвеска, наиболее распространенной конструкции — это Мак-Ферсон. Данное устройство позволяет использовать нижний рычаг совместно с телескопической вертикальной стойкой. Нагрузка, в основном, приходится на кузов в том месте, где он крепится к телескопической стойке.

Преимуществами данного узла являются небольшое количество деталей, их легкий вес; несложность в обслуживании. Имеются также и недостатки: возможно изменение угла развала, уменьшение или увеличение углов установки колес в случае изменения загрузки машины. Менее популярной в использование считается подвеска на двойных поперечных рычагах. Применяется на более дорогих автомобилях.

Как проверить сайлентблоки

Различают два способа проверки – визуальный и инструментальный. Поводом для них станет обычная профилактика во время регламентного обслуживания, изменение поведения машины или появление посторонних звуков.

Чаще всего шарниры бракуются, если при осмотре в них обнаруживаются трещины резиновой втулки. Иногда это недостаточно обоснованная причина, хотя надо признать, что если резина начала трескаться, то долго она уже не прослужит, даже если люфтов и разрывов пока нет. Жёсткость и нагрузочная способность уже изменились.

Противоположным случаем станет конкретный стук в узле, при этом наглядно заметно, что резина порвана, а внутренняя обойма свободно перемещается относительно наружной. В таких случаях шарнир уже не работает, а от резины скоро вообще ничего не останется.

Промежуточные состояния могут включать в себя появление скрипов, что будет означать обрыв вулканизации. Шарнир превратился в обычную втулку, и его надо заменять.

Достаточно характерно и хорошо заметное смещение внутренней оси относительно наружной, что говорит об износе резины и внутренних разрывах. Люфт можно обнаружить поджимая нагруженный узел на машине с помощью рычага или монтировки.

Вызывающие подозрения РМШ лучше менять сразу, поскольку их износ вызывает изменение геометрии подвески, быстрый износ шин и ухудшение управляемости. Возможно также разрушение соседних деталей.

Как установить новый сайлентблок

Необходимые инструменты

Теперь же без специального «оборудования» не обойтись. Дело в том, что такая деталь в своем посадочном месте сидит очень плотно, и забить ее молотком не удастся. Поэтому самый первый инструмент, который понадобиться – это съемник. Его можно купить в любом соответствующем магазине или сделать своими руками. Для этого стоит найти в своем гараже такие «ингредиенты»:

  • Болт М20 (чем длиннее, тем лучше) с резьбой во весь его рост с гайкой.
  • Металлические шайбы различного лиаметра.
  • Отрезок трубы с толстыми стенками (100 мм), ее диаметр будет зависеть от размера проушины рычага.

Также нужны будут и прочие инструменты:

  • ключи (даже целый набор);
  • новые детали;
  • домкрат, тиски (если есть будут полезны);
  • монтировка.

Еще может понадобиться кувалда, причем не одна, только орудовать ими следует аккуратно, соблюдая точность.

Процесс замены

Если замене подлежит сайлентблок рычага, то выполнить работу не снимая его, не получится. Необходимо предварительно демонтировать узел и лишь после этого начинать процесс замены.

Первым делом с рычага нужно снять изношенную деталь. Как это можно сделать было писано выше. Теперь необходимо запрессовать новый сайлентблок. С этой целью можно использовать ту же методику, которая была описана выше для извлечения сайлентблока при помощи болта, шайбы, гайки и трубы.

Практически в каждом гараже присутствуют тиски, а ведь это тоже подходящее «оборудование» для извлечения и запрессовки сайлентблоков с использованием проставок.

Какой бы способ «упаковки» сайлентблока ни был бы выбран, перед установкой новой детали следует очистить посадочное место от ржавчины и остатков изношенной детали. После этого «гнездо» необходимо смазать мыльным раствором для облегчения монтажа. Масло, солидол и прочие продукты нефтепереработки использовать для этой цели нежелательно, в особенности в отношении изделий с резиновым наполнителем. Можно еще торцевой части сайлентблока на резине сделать небольшого размера фаску. Главное не срезать лишнего.

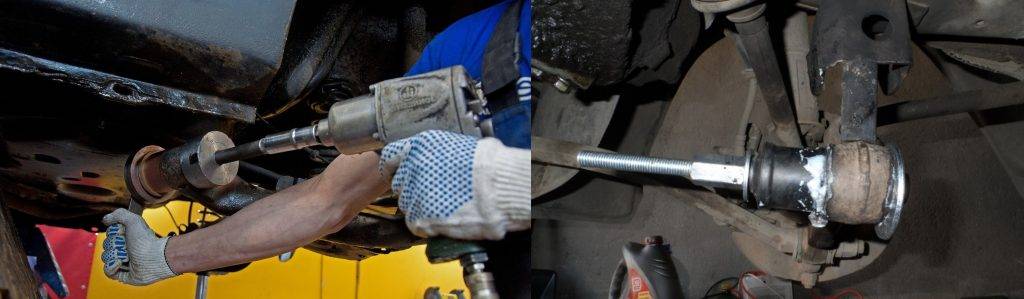

Как заменить сайлентблоки?

Во вре­мя заме­ны неис­прав­но­го сай­лент­бло­ка, осо­бое вни­ма­ние нуж­но уде­лить каче­ству новой зап­ча­сти и нали­чию необ­хо­ди­мо­го инстру­мен­та. Для выпол­не­ния рабо­ты понадобятся:

  • клю­чи для демон­та­жа бал­ки и рыча­гов подвески;
  • моло­ток или кувалда;
  • съем­ни­ки сайлентблоков.

После уста­нов­ки и надеж­но­го закреп­ле­ния на спе­ци­а­ли­зи­ро­ван­ных подъ­ем­ных устрой­ствах, про­из­во­дит­ся раз­бор­ка сопут­ству­ю­щих элементов.

Рас­смот­рим про­цесс заме­ны сай­лент­бло­ка зад­ней балки:

  • демон­таж бал­ки подвески;
  • осво­бож­де­ние от креп­ле­ния тро­са ручника;
  • сня­тие ско­бы креп­ле­ния шлан­гов тор­моз­ной систе­мы, уста­нов­лен­ной на кронштейнах;
  • демон­таж ста­ро­го сай­лент­бло­ка балки;
  • очист­ка места посад­ки от загрязнений;
  • нане­се­ние смаз­ки из гра­фи­та на поса­доч­ное место;
  • уста­нов­ка новой зап­ча­сти, при этом мон­таж выпол­ня­ет­ся без зазо­ров и дыр, а запрес­сов­ка осу­ществ­ля­ет­ся точ­ны­ми уда­ра­ми молотка;
  • мон­таж балок в обрат­ном порядке.

После заме­ны сай­лент­бло­ков, транс­порт­ным сред­ством мож­но сра­зу же поль­зо­вать­ся. Во вре­мя сбор­ки необ­хо­ди­мо кон­тро­ли­ро­вать надеж­ность выпол­нен­но­го мон­та­жа каж­дой зап­ча­сти и толь­ко после это­го начи­нать уста­нав­ли­вать следующую.

Заме­на сай­лент­бло­ков перед­ней бал­ки осу­ществ­ля­ет­ся по тому же принципу:

  • ста­рый рези­но­вый ком­плект сни­ма­ют 3–4 силь­ны­ми уда­ра­ми кувал­дой. Они долж­ны быть чет­ко в центр зап­ча­сти, не откло­ня­ясь в бок от цен­тра оси;
  • заги­ба­ние края обой­мы про­ис­хо­дит зуби­лом для даль­ней­ше­го облег­че­ния демонтажа;
  • сня­тие ста­ро­го сай­лент­бло­ка перед­ней бал­ки. Для выпрес­сов­ки поль­зу­ют­ся отрез­ком труб­ки, при этом её диа­метр дол­жен быть мень­ше, чем место посад­ки. Труб­ку уста­нав­ли­ва­ют до каса­ния к дета­ли и нано­сят уда­ры молот­ком. Выпол­нив несколь­ко уда­ров, демон­ти­ру­е­мая зап­часть снимается;
  • после сня­тия сай­лент­бло­ка перед­ней бал­ки, выпол­ня­ют про­вер­ку места посад­ки на пред­мет нали­чия ско­лов и тре­щин. Если они обна­ру­жи­ва­ют­ся, деталь под­ле­жит замене.

Если сай­лент­блок при­кру­чи­ва­ет­ся бол­та­ми, а не запрес­со­вы­ва­ет­ся, про­цесс демон­та­жа выпол­ня­ет­ся не удар­ным спо­со­бом, а откру­чи­ва­ни­ем. Его мон­таж, соот­вет­ствен­но, будет выпол­нять­ся при помо­щи креп­ле­ния бол­та­ми. Утяж­ка бол­тов под­вес­ки с соеди­не­ни­я­ми через сай­лент­блок, осу­ществ­ля­ет­ся исклю­чи­тель­но тогда, когда авто­мо­биль сто­ит коле­са­ми на зем­ле, для созда­ния усло­вий при­ня­тия рабо­че­го поло­же­ния подвески.

При мон­та­же сто­ит обра­тить вни­ма­ние на пра­виль­ность поло­же­ния сай­лент­бло­ка, так как не все рези­но­ме­тал­ли­че­ские шар­ни­ры мож­но уста­но­вить про­из­воль­но. Если деталь име­ет пере­го­род­ки, у нее стро­го долж­но быть обо­зна­че­но рабо­чее поло­же­ние. В слу­чае игно­ри­ро­ва­ния это­го фак­та, нагруз­ка сил на пере­го­род­ки будет пре­дель­но боль­шая и сай­лент­блок вско­ре ока­жет­ся в неис­прав­ном состоянии.

По сво­им раз­ме­рам сай­лен­бло­ки явля­ют­ся очень ком­пакт­ны­ми дета­ля­ми. Несмот­ря на это, они выпол­ня­ют в транс­порт­ном сред­стве важ­ные функ­ции и явля­ют­ся зна­чи­мым эле­мен­том под­вес­ки. Сай­лен­бло­ки обес­пе­чи­ва­ют тре­бу­е­мый уро­вень ком­фор­та и без­опас­но­сти авто­мо­би­ля в про­цес­се дви­же­ния. Поэто­му к выбо­ру и замене этих дета­лей нуж­но отно­сить­ся вни­ма­тель­но и ответ­ствен­но. Авто­мо­би­ли­стам реко­мен­до­ва­но обра­щать­ся толь­ко к про­ве­рен­ным про­дав­цам авто­зап­ча­стей, что­бы не купить подделку.

Как заме­нить сайлентблоки

Преимущества и недостатки

Основные преимущества вытекают из назначения резинометаллических шарниров:

  • максимально тихая и комфортная работа узла;
  • отсутствие требований к обслуживанию;
  • нет необходимости в применении смазки, которая портится и вырабатывается со временем;
  • простота и дешевизна конструкции;
  • наглядность диагностики, не требующая квалифицированного персонала;
  • несложная замена по окончании срока службы;
  • возможность задания свойств подбором материала упругого элемента.

В конкурентах РМШ выступают всевозможные шаровые и цилиндрические шарниры, где отсутствуют недостатки, присущие сайлентблокам:

  • не всегда полезна излишняя свобода перемещения в шарнире, свойственная РМШ;
  • дешёвые материалы быстро стареют и разрушаются;
  • резиновые втулки плохо работают при слишком высоких и низких температурах;
  • прочность под нагрузкой сильно связана с жёсткостью узла, а попытки реализовать компромисс ведут к росту массы, габаритов и стоимости;
  • ограничены углы работы и способность к относительному перемещению обойм в широком диапазоне.

На автомобилях, где важнее точность управления, чем комфорт и низкая цена подвески, РМШ имеют ограниченное применение. Часто их заменяют на шаровые соединения (ШС) при спортивном тюнинге автомобилей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
