Система вентиляции картера двигателя с клапаном EGR, устройство, принцип работы, проверка, чистка

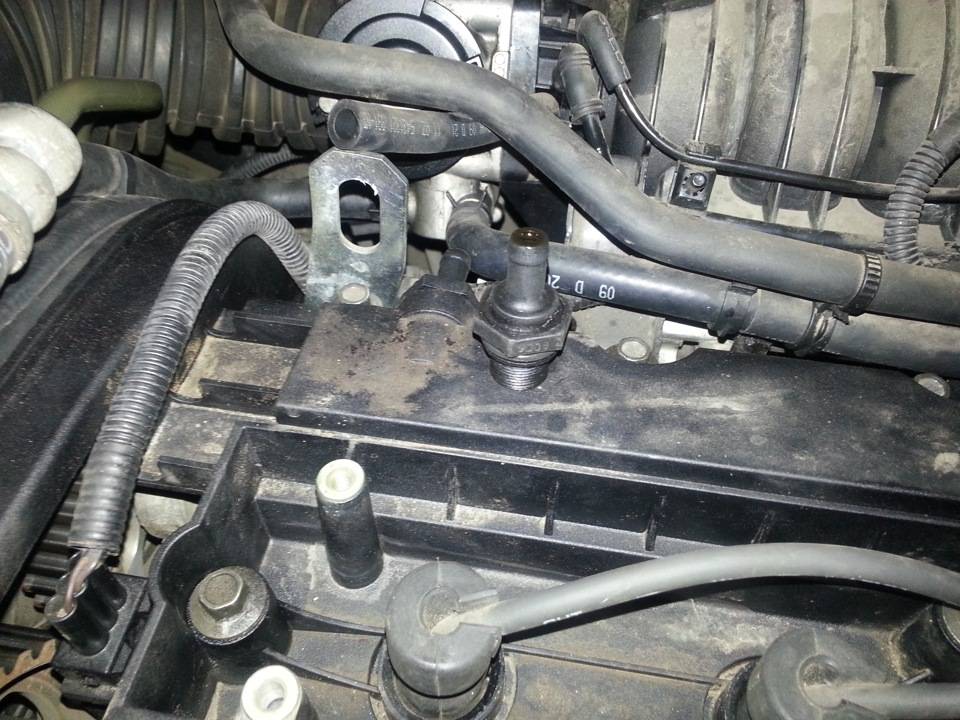

Замена КВКГ

Заменить клапан несложно практически на любом легковом автомобиле, но у каждой модели двигателя СВКГ имеет свои конструктивные особенности. Рассмотрим для примера, как меняется КВКГ на моторе М54 В22, марка машины – BMW пятой серии в кузове E39. Клапан КВКГ находится под впускным коллектором спереди ДВС, и чтобы до него добраться, необходимо снимать:

  • электронную дроссельную заслонку;
  • регулятор холостого хода.

Для удобства можно снять и сам впускной коллектор, но тогда работа получается достаточно трудоемкой, к тому же придется приобретать коллекторные прокладки. После того, как доступ к клапану обеспечен, отсоединяем от КВКГ шланги и демонтируем само устройство. Производим установку нового механизма, устанавливаем все детали на свои места.

Причины неисправного клапана рециркуляции ОГ

В случае загрязнения клапана EGR (ЕГР) наиболее частой неисправностью является застревание механизма клапана в открытом или закрытом положении. И это является вполне естественным процессом. Ведь механизм клапана ОГ расположен в нефильтрованном потоке выхлопных газов, а это неизбежно рано или поздно приведет к его выходу из строя. Обычно клапан отработавших газов имеет достаточно большой ресурс службы. Особенно это касается старых автомобилей. Но что интересно, что в более современных автомашинах этот клапан EGR выходит из строя намного быстрее. Например, в прошлом на автомобилях клапан ОГ мог работать десятилетиями и спокойно прослужить, как минимум 200 тыс. километров. Но вот современные автомобили сегодня получили уже для себя новое программное обеспечение, которое настроено на более низкие уровни вредных веществ в выхлопной системе (в связи с новыми ужесточившимися экологическими нормами, принятыми недавно ЕС).

В итоге программное обеспечение в новых автомобилях способствует ускорению рециркуляции отработавших газов. Это делается для конкретного снижения выбросов оксида азота. Так что друзья запомните, что в современных автомобилях ресурс клапана ОГ стал существенно меньше, чем это было в старых авто.

Кроме того, к неисправности в работе клапана EGR могут привести и неисправные контакты штепселя электрической линии. Также причиной неправильной работы клапана ОГ иногда может стать повреждение внешней линии рециркуляции выхлопных газов. Так, к примеру, труба системы рециркуляции ОГ может просто повредиться и в ней могут появиться небольшие трещины. В том числе могут повредиться и резиновые уплотнения, которые непременно приведут к утечке отработанных газов. В конечном итоге система рециркуляции отработавших газов начнет работать неправильно.

Еще одна частая неисправность клапана ОГ связана с потерей масла в области головки блока двигателя. В этом случае пары масла, возникающие в результате горения, могут привести к загрязнению клапана EGR.

В этом случае очистка старого загрязненного клапана ОГ или его замена на новый целесообразна только в том случае, если причина появления паров масла была устранена. Не стоит забывать и о вакуумных шлангах, которые в случае их повреждения могут привести к неправильной работе клапана отработанных газов. Дело в том, что из-за повреждения шлангов будет происходить утечка вакуума, что приведет к помехе при открывании клапана EGR.

И наконец, неисправность работы клапана ОГ может быть вызвана сломанным датчиком массового расхода воздуха.

Принцип работы

При сгорании смеси из топлива и воздуха происходит резкое и сильное увеличение ее объемов. Это приводит к тому, что в камере внутреннего сгорания создается высокое давление, которое заставляет двигаться поршень к его нижней мертвой точке. Движение же поршня приводит в движение коленвал двигателя.

Некоторая часть образованных при этом газов, проникая через просвет между кольцами и цилиндрическим зеркалом, попадает в полость под картерной крышкой. Здесь происходит их смешивание с масляными парами, что приводит к образованию давления.

Давление оказывает агрессивное влияние на уплотнительные кольца коленчатого вала, а также на прокладку, расположенную между крышкой поддона и каналом щупа масла.

Расширительный такт периодически повторяется в каждом из цилиндров. Это приводит к нагнетанию повторной порции газов. При недостаточно интенсивной вентиляции картера происходит накопление отработанных газов и постепенное выдавливание сальников коленвала.

Если не провести чистку системы вентиляции картера, не исключена возможность того, что газы выдавят масляный щуп и вытеканию масла из картера. Кроме этого, в картере происходит накопление таких элементов:

  • небольшая часть топлива, которое не успело сгореть;
  • мелкие частицы нагара;
  • влага.

Чистка вентиляции картерных газов

В процессе эксплуатации автомобиля система вентиляции картерных газов неизбежно загрязняется. В результате появляются описанные проблемы в работе мотора и снижается его ресурс.

Для устранения проблем нужно время от времени выполнять чистку.

Для начала визуально осмотрите элементы на факт появления течи масла или отложений. Даже при отсутствии явных загрязнений сделайте очистительные работы и проверьте работу вентиляции.

Если негативные факторы не исчезают, придется чистить шток заслонки.

Для выполнения работы подготовьте инструмент:

  1. Ядро. Применяется для изучения каналов на факт появления загрязнений на стенках.
  2. Щеточная машинка. Полезна для удаления загрязнений. В качестве альтернативы можно использовать ручной инструмент.
  3. Гибкая штанга. Необходима для очистки в труднодоступных участках.
  4. Канальный пробойник. Пригодится для удаления засоров. Если нет специального инструмент, подойдет кирпич.
  5. Инструмент (ключи, отвертка, пассатижи и т. д.)

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Тонируем стекло автомобиля – пошаговая инструкция

Далее алгоритм действий такой (характерен для многих современных автомобилей):

  1. Обесточьте автомобиль отбросив клеммы АКБ для безопасности.
  2. Демонтируйте патрубок воздухозаборника.
  3. Снимите кожух заслонки дросселя.
  4. Отсоедините провода от форсунок и отведите их вместе с разъемами в сторону.
  5. Выкрутите болты, крепление щупа для изменения масла и крепежа, удерживающего впускной коллектор.
  6. Достаньте трубку щупа из мотора.
  7. Демонтируйте крышку рампы (поднимите ее).
  8. Отбросьте топливопровод от рампы.
  9. Послабьте крепежный хомут трубки на корпусе заслонки дросселя и отбросьте его.
  10. Послабьте хомут крепежа патрубка клапана ХХ, подсоединенный к корпусу воздухофильтра.
  11. Отбросьте разъем клапана холостого хода и демонтируйте трос заслонки дросселя.
  12. Уменьшите силу затяжки хомута трубки вентиляции картера и стяните шланг со штуцера крышки клапанов.
  13. Выкрутите и достаньте четыре крепежных болта коллектора впуска.
  14. Немного открутите пять крепежных болтов коллектора впуска.
  15. Демонтируйте коллектор в комплексе с рампой и форсунками.
  16. Ослабьте или отбросьте трубки вентиляции картера от маслоотделителя.
  17. Выкрутите пару болтовых соединений и отбросьте маслоотделителя от мотора.
  18. Демонтируете другие патрубки системы вентиляции.

После этого осмотрите все элементы, промойте их и уберите смазку. Обязательно проверьте состояние деталей на факт необходимости замены.

При выявлении закоксованности заслонки дросселя снимите ее и промойте. Перед установкой на место всех элементов поменяйте уплотнительные кольца маслоотделителя и нанесите смазку на уплотнения.

Теперь приступайте к сбору в обратной последовательности.

Общий алгоритм:

  1. Поставьте на место маслоотделитель и закрутите болты до 2.0 кгс*м.
  2. Наденьте трубки на штуцеры маслоотделителя, замените хомуты и затяните их.
  3. Поменяйте прокладку коллектора впуска (если нужно). Для этого выкрутите пять болтов, сделайте замену и верните их на место.
  4. Пропустите вентиляционный шланг между 2-м и 3-м коллекторным каналом.
  5. Установите коллектор впуска на крепежные болты и затяните их с усилием 2.0 кгс*м.
  6. Верните на место топливную систему. Протяните первую ступень с усилием 1.0 кгс*м, а вторую докрутите на 75 градусов.
  7. Закрепите крепежный болт нижнего кронштейна.
  8. Поставьте на место трубку масломерного щупа.
  9. Протяните все патрубки и наденьте трубку на заслонку дросселя.
  10. Затяните хомуты и убедитесь в надежности крепежа.
  11. Вставьте на место все разъемы к форсункам.
  12. Убедитесь в правильности сборки.

Помните, что инструкция по снятию, очистке и замене может отличаться в зависимости от модели авто.

Срок очистки зависит от мотора. В среднем это рекомендуется делать раз в полгода, а при частой эксплуатации раз в четыре месяца. Контроль состояния каждые 10 000 км пробега или во время регулировки клапанов.

Можно действовать и при симптомах загрязнения (о них мы говорили выше).

Причины поломки турбины

Упрощенно влияние избыточного количества картерных газов на работу турбокомпрессора выглядит следующим образом:

Образование нагара на лопастях компрессорного колеса.

Картерные газы у современных двигателей из соображений экологии посредством системы рециркуляции картерных газов (EGR) направляются на дожигание во впускной тракт. Т.е. они попадают на впуск турбины. Поскольку в их составе несгоревшее топливо, сажа прочие несгоревшие частицы, а также пары моторного масла, то при попадании в турбину данные вещества откладываются на ее поверхностях, что негативно влияет на балансировку турбины, а также ухудшает аэродинамические параметры крыльчаток.

Течь масла через уплотнения турбокомпрессора.

Когда у двигателя износ цилиндро-поршневой группы становится существенным, резко возрастает количество картерных газов. Система вентиляции картеры уже не справляется с отводом их во впускной тракт и в картере двигателя начинает повышаться дваление. В некоторых случаях это приводит к возникновению течей, запотеваний масла через стыки, прокладки, сальники.

В отношении же турбины происходит следующий эффект:

Масло в корпус турбины поступает под давлением, равным давлению в системе смазки двигателя. Сливается же в картер двигателя из корпуса турбины самопроизвольно – «самотеком», за счет разности давлений на входе и на выходе из корпуса турбины. Когда же давление картерных газов возрастает, повышается давление на выходе из корпуса турбины и слив масла затрудняется. При этом давление масла в корпусе турбокомпрессора повышается. Уплотнение между масляной полостью и впускной (выпускной) полостью работает по принципу газодинамического затвора. Принцип действия – разность давлений в полостях обеспечивает препятствие для протечки масла.

Говоря простым языком, масло не потечет на впуск, а тем более на выпуск турбины, т.к. там выше давление. Но как только из-за увеличившегося давления картерных газов давление внутри корпуса турбокомпрессора поднимается, турбина начинает «кидать» масло даже будучи исправной. Если же имеется какой-то, пусть незначительный, износ, то этот эффект будет еще более ярко выраженный.

Для выяснения причин, по которым турбина «гонит» масло, рекомендуется выполнить следующее:

  1. Измерить (или оценить по косвенным признакам) количество картерных газов, возникающих при работе двигателя в разных режимах.
  2. Произвести диагностику турбокомпрессора на стенде, что позволит исключить влияние внешних факторов на турбину и дать объективную оценку его состояния.

При отсутствии неисправности турбины потребуется решение вопроса с повышенным количеством – раскоксовывание поршневых колец, либо замена деталей цилиндро-поршневой группы.

При наличии, по результатам диагностики, неполадок турбины, может потребоваться замена ремкомплекта турбины (при небольшом износе), либо картриджа, если повреждения (износ) существенны и многочисленны.

Все запасные части для ремонта турбин у нас имеются в наличии, поэтому ремонт Вашего турбокомпрессора на займет много времени.

Необходимый инструмент

Чтобы почистить сапун на двигателе ВАЗ, проверить и заменить шланги, не нужно особых навыков и специализированного оборудования, достаточно стандартного набора. Для выполнения работы потребуется:

  • набор ключей №№ 7-13;
  • отвертки плоской и крестообразной формы;
  • промывающая жидкость, подойдет керосин;
  • емкость, где будет проходить промывка;
  • ветошь;
  • прокладка для сапуна;
  • термостойкий герметик на основе силикона;
  • при необходимости потребуется набор новых шлангов – отдельно для карбюратора и инжектора.

Данный инструмент можно найти в любом гараже, поэтому с его подбором не возникает никаких проблем. Ветошь лучше брать такую, которая не разделялась бы на отдельные элементы, поскольку при промывке они могут попасть в двигатель.

Какие внутренние и внешние факторы влияют на износ вентиляции

Забитые шланги становятся причиной выдавливания сальников. За счет повышенного давления, масло протекает сквозь уплотнения коленчатого вала и клапанной крышки. Возможно вылетание щупов.

Изношенная вентиляционная система

Когда повреждены шланги, может засасываться воздух. Это приводит к снижению динамических характеристик. Клапан отправляет газы к двигателю, а нагар вместе с маслом засоряет дроссельную заслонку. При ремонте нельзя убирать кронштейны, за счет них шланг фиксируется под наклоном. Иначе конденсат, образующийся зимой, не сможет стекать, а заморозится и забьет магистраль.

Как работает система

EGR — это аббревиатура английского термина «Exhaust Gas Recirculation», что переводится как «рециркуляция выхлопных газов». Основная задача такой системы — отвести часть газов из выпускного коллектора во впускной коллектор. Образование оксидов азота прямо пропорционально температуре в камере сгорания двигателя. Когда выхлопные газы из выхлопной системы попадают во впускную систему, концентрация кислорода, который работает как катализатор во время процесса сгорания, уменьшается. В результате температура в камере сгорания снижается и процент образования оксида азота уменьшается.

Система ЕГР применяется для дизельных и бензиновых двигателей. Исключение составляют только бензиновые автомобили с турбонаддувом, где использование рециркуляционной технологии неэффективно из-за специфики режима работы двигателя. В целом, технология рециркуляции отработавших газов может снизить концентрацию оксида азота до 50%. Кроме того, снижена вероятность детонации, становится более экономичен расход топлива (почти на 3%), а для дизельных автомобилей характерно уменьшение количества сажи в выхлопных газах.

Основной частью системы рециркуляции отработавших газов является клапан рециркуляции, который регулирует поток выхлопных газов во впускной коллектор. Он работает при высоких температурах и подвергается высоким нагрузкам. Может быть создано принудительное снижение температуры, для чего требуется радиатор (охладитель), который устанавливается между выхлопной системой и клапаном. Он является частью общей системы охлаждения автомобиля.

В дизельных двигателях клапан ЕГР открывается на холостом ходу. В этом случае выхлопные газы составляют 50% воздуха, поступающего в камеры сгорания. По мере увеличения нагрузки клапан постепенно закрывается. Для бензинового двигателя система циркуляции обычно работает только на средних и низких оборотах двигателя и доставляет до 10% выхлопных газов в общем объеме воздуха.

Нужно ли чистить клапан ЕГР: первые признаки загрязнений

Несмотря на тот факт, что механизм устанавливается на силовые агрегаты разного типа, признаки значительного загрязнения клапана ЕГР у них практически идентичны. Зачастую источником всех проблем является низкое качество горючего, которым автовладельцы заправляют транспортные средства. Если это приведет к возникновению большого количества сажи и нагара, могут возникнуть следующие ситуации:

  • теряется мощность силовой установки;
  • значительно возрастает расход горючего;
  • транспортное средство теряет динамические характеристики — с трудом разгоняется, плохо управляется даже на небольших оборотах;
  • силовой агрегат начинает работать нестабильно — появляются рывки во время набора скорости и движения, плавают обороты на холостом ходу.

Важно отметить, что чистка клапана EGR не всегда помогает с устранением одного или нескольких из вышеперечисленных проблем. Это связано с тем, что указанные признаки могут касаться других систем и узлов автомобиля, а сам клапан ЕГР будет оставаться сравнительно чистым и работоспособным

Прежде чем почистить клапан ЕГР, автовладельцам рекомендуется провести компьютерную диагностику транспортного средства, чтобы проверить силовую установку на наличие других проблем. После этого вы точно будете знать, нужна ли чистка EGR-клапана в принципе.

Очистка клапана рециркуляции ОГ

Если есть подозрение на неисправность клапана рециркуляции отработанных газов, то его следует проверить в первую очередь на возможное загрязнение. Если внутри клапана будут обнаружены тяжелые отложения сажи, то это явно будет указывать на возможную причину неправильной работы клапана EGR (ЕГР). К нашему с вами счастью, в большинстве случаев очистить клапан и вернуть ему работоспособность можно самому самостоятельно.

 Перед вами клапан ЕГР на автомобиле Lexus IS 220d. Чтобы добраться до клапана ОГ для его очистки достаточно всего снять декоративную крышку сверху двигателя и готово.

Для этого необходимо воспользоваться спреем-очистителем предназначенным специально для очистки клапанов EGR и всей системы впуска двигателей. Как правило, такие очистители распыляются на клапан рециркуляции выхлопных газов и довольно-таки легко очищают его от грязи и сажи. Чаще всего очиститель клапанов ОГ распыляется при работающем двигателе (соблюдайте указания изготовителя!) с помощью шланга во впускной тракт двигателя. Тщательная очистка клапана и системы впуска двигателя обычно помогает решить проблемы неправильной работы системы рециркуляции ОГ.

Прибор для измерения картерных газов

Монометром можно измерить давление, нормальные показатели не должны превышать 60 миллиметров ртутного столба. Вначале убеждаются, нет ли засора в трубке сапуна. Также проверяют уровень масла в двигателе. Модель измерительного прибора подбирают, исходя из мощности и типа двигателя

Важно убедиться, что аппарат подходит по диаметру калиброванного отверстия

В машинах с вентиляционной системой закрытого типа необходимо отсоединить трубку сапуна. На канал внутри впускного коллектора ставят заглушку. Манометр присоединяют к кончику трубки. К самому аппарату подключают датчик давления.

Двигатель должен поработать с нагрузкой и с частотой вращения, при которой достигается номинальная мощность. Нужно дождаться, пока выровняются показания манометра.


Манометр

После стабилизации прибора, записывают результаты. Затем можно снять прибор, вытащить заглушку и заново подсоединить трубку.

Важно учитывать, что на двух моторах с одинаковым рабочим объемом расход газов может отличаться. Такая ситуация возможна, когда у рассматриваемые модели дифференцируются по показателям работы на единицу времени и вращающему моменту

Расход картерных газов в машинах с дизельным двигателем
Мощность двигателяот 280 до 450 литров
Объемный расход картерных газов на режиме холостого хода4-120 л/мин
Объемный расход в режиме номинальной мощности140-130 л/мин
Массовый расход в режиме холостого хода0,7-5 г/ч
Массовый расход на режиме номинальной мощности5-10 г/ч

Самодельный прибор для измерения картерных газов

Используя подручные материалы, можно измерить давление картерных газов, выраженное в литрах в минуту. Операцию удобнее выполнять с помощником. Понадобятся следующие материалы:

  • Часы с секундной стрелкой или секундомер.
  • Большое ведро или таз.
  • Садовый шланг длиной не менее 1,5 метров.
  • Пластиковая канистра для воды объемом 5-6 литров.

Вначале нужно отключить и заглушить продувочные шланги. Далее потребуется набрать немного воды в таз. Канистру заполнить доверху водой и закрыть крышкой. Теперь ее нужно перевернуть, поставить в таз и аккуратно открыть крышку.

Запускается двигатель. Один конец шланга подключают к маслозаливной горловине, другой загибают вверх и опускают в канистру

Когда газы начнут выходить, важно сразу засечь время по секундомеру. Если движок работает нормально, показатели не должны превышать 20л/мин

Очистка и промывка деталей системы вентиляции картера ВАЗ 2108

Общие сведения

Вам потребуются
  • динамометрический ключ
  • отвертка
  • новая прокладка крышки головки блока
  • керосин
  • чистые тряпки
  • емкость для промывки деталей
  • ключи на “8” и “10”

Промывать через каждые 60 000 км или при засорении системы вентиляции.

Если засорена система вентиляции, повышается давление в картере двигателя, из-за чего возможна течь масла через сальники и прокладки.

ПОРЯДОК ВЫПОЛНЕНИЯ1.

Откройте капот. Отверните гайку крепления крышки воздушного фильтра и снимите шайбу.

2.

Отстегните четыре пружинных зажима.

3.

Снимите крышку воздушного фильтра.

4.

Выньте из корпуса фильтрующий элемент.

5.

Ослабьте затяжку хомутов и снимите шланги с патрубков на крышке головки блока цилиндров.

6.

Отверните четыре гайки.

7.

Снимите со шпилек корпус фильтра и сдерните шланг забора теплого воздуха с патрубка. Снимите шланг с корпуса фильтра, предварительно ослабив затяжку хомута.

8.

Отсоедините от шланга пластмассовый держатель, ослабьте затяжку хомута и снимите шланг с патрубка на крышке головки блока цилиндров.

9.

Отверните гайку и снимите кронштейн троса привода акселератора, оставив кронштейн висеть на тросе. Отверните две гайки крепления крышки головки блока.

10.

Снимите крышку головки блока.

11.

Отверните два болта с внутренней стороны крышки.

12.

Снимите корпус маслоотделителя.

13.

Выньте сетку из крышки головки блока цилиндров.

14.

Тщательно промойте все детали в керосине.

15.

Установите все детали в обратном порядке. Перед установкой крышки головки блока обязательно замените прокладку. Гайки крепления крышки го- ловки блока надо затянуть моментом 2,0-4,5 Н·м (0,20-0,45 кгс·м).

Замена КВКГ

Заменить клапан несложно практически на любом легковом автомобиле, но у каждой модели двигателя СВКГ имеет свои конструктивные особенности. Рассмотрим для примера, как меняется КВКГ на моторе М54 В22, марка машины – BMW пятой серии в кузове E39. Клапан КВКГ находится под впускным коллектором спереди ДВС, и чтобы до него добраться, необходимо снимать:

  • электронную дроссельную заслонку;
  • регулятор холостого хода.

Для удобства можно снять и сам впускной коллектор, но тогда работа получается достаточно трудоемкой, к тому же придется приобретать коллекторные прокладки. После того, как доступ к клапану обеспечен, отсоединяем от КВКГ шланги и демонтируем само устройство. Производим установку нового механизма, устанавливаем все детали на свои места.

Неисправность: засорилась система вентиляции картера двигателя

Многие автовладельцы имеют смутное представление о системе вентиляции картера двигателя своего автомобиля. Так как длительное время, пока автомобиль имеет небольшой пробег, она работает незаметно, ни чем не выдавая своего существования. Спустя годы и (или) сотню тысяч пробега система вентиляции постепенно засоряется выдавая первые признаки своей неисправности.

Признаки неисправности: засорилась система вентиляции картера двигателя

Выгоняет моторное масло из двигателя под сальники и прокладки

Так как система вентиляции отвечает за своевременное и эффективное удаление газов из картера двигателя в его впускной тракт, то малейшее сужение ее каналов по причине появления в них отложений приводит к повышению давления в картере и в самом двигателе. Повышенное давление заставляет моторное масло сочиться под сальники коленчатого и распределительного валов, прокладку поддона, прокладку клапанной крышки, пробку маслозаливной горловины. Замена сальников и прокладок в такой ситуации проблемы течи масла не решает.

Масло в корпусе воздушного фильтра двигателя (для карбюраторных двигателей)

По описанной выше причине повышенного давления в картере двигателя находящееся в нем моторное масло начинает активно выбрасываться вместе с газами под клапанную крышку и далее в корпус воздушного фильтра. Забивая фильтрующий элемент и жиклеры карбюратора.

Повышение расхода моторного масла

Так как моторное масло начинает активно выбрасываться во впускной тракт двигателя и догорать в камерах сгорания, соответственно растет его расход. Сначала практически незаметный он постепенно растет по мере засорения системы вентиляции.

Замасливание электродов свечей зажигания

По причине попадания моторного масла во впускной тракт двигателя и далее в камеры сгорания происходит замасливание электродов свечей зажигания. Свечи начинают работать с перебоями, двигатель троит на холостом ходу, появляются провалы и рывки в движении, сизый дым из глушителя.

Причины неисправности: засорилась система вентиляции картера двигателя автомобиля

Большой пробег автомобиля

Рано или поздно система вентиляции картера двигателя перестает эффективно справляться со своими обязанностями так как ей все время приходится иметь дело с картерными газами, несущими в себе частицы масла, сажи и пр. Все это со временем забивает маслоотделитель системы и оседает в виде сажевого налета на стенках ее шлангов и трубок.

Применение некачественных масел

Ускорить процесс засорения системы вентиляции картера может постоянная эксплуатация двигателя автомобиля на низкокачественном и (или) неподходящем для данного двигателя моторном масле. Количество сажевых отложений в таком случае возрастает в разы.

Износ поршневой группы двигателя

Изношенная поршневая группа двигателя автомобиля (кольца, поршни, цилиндры) позволяет большому объему газов из камер сгорания прорываться в картер, повышая в нем давление и способствует наступлению негативных последствий.

Что делать если имеются признаки засорения системы вентиляции картера двигателя?

Сменить моторное масло на соответствующее и качественное.

Проверить компрессию в цилиндрах двигателя, чтобы определить степень износа его поршневой группы.

Примечания и дополнения

На двигателях, у которых позволяет конструкция системы вентиляции, существует практика устранения негативных последствий засорения системы вентиляции и износа поршневой , заключающаяся в выводе основного шланга системы под двигатель. Картерные газы при этом выбрасываются в атмосферу. Так как они ядовиты, то страдает экология.

Для чего нужна система вентиляции картера двигателя? Система предназначена для удаления газов из картера двигателя в его впускной трубопровод, что предотвращает повышение их давления и как следствие течь масла под сальники и уплотнения. Помимо этого дожигание вредных картерных газов приводит к снижению токсичности выхлопа.

Система вентиляции картера закрытого типа. С принудительным удалением газов (за счет разрежения во впускном трубопроводе). Отбор газов производится через маслоотделитель, очищающий их от частиц моторного масла. Удаление газов производится по двум контурам (основного и холостого хода).

Пример: устройство системы вентиляции картера двигателя автомобиля.

1. Картер двигателя.

3. Шланг от сапуна к патрубку клапанной крышки.

4. Маслоотделитель под клапанной крышкой.

5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.

6. Штуцер с жиклером на блоке дроссельной заслонки.

7. Толстый шланг от клапанной крышки к впускной трубе.

Источник

Процесс вывода картерных газов

Выведение отработанных картерных газов имеет некоторое отличие у двигателей карбюраторного и инжекторного типа. Независимо от этого вся процедура имеет стандартную схему:

  1. Выхлопные газы всасываются из картера мотора.
  2. В маслоотделителе происходит очистка газов от примесей масляных паров и иных продуктов сгорания.
  3. Очищенные газы продвигаются к впускному коллектору по воздушным патрубкам.
  4. Картерные газы смешиваются с топливной смесью и сгорают в цилиндрах двигателя.

Не исключена возможность того, что в поддон картера попадает небольшой объем газа. В результате этого процесс отбора картерных газов нарушается.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
