Впускная система двигателя

1.6

LADA VESTA. СИСТЕМА ВПУСКА ВОЗДУХА ДВИГАТЕЛЯ 21129 С КОНТРОЛЛЕРОМ М86 ЕВРО-5

Наружный воздух засасывается через патрубок забора воздуха в резонатор и далее в корпус воздушного фильтра.

Воздушный фильтр (рис. 1.6-01) служит для очистки воздуха от механических частиц. Фильтрующий элемент воздушного фильтра является расходным материалом и имеет ограниченный срок службы. После фильтрующего элемента воздушного фильтра воздух проходит в шланг впускной трубы и дроссельный патрубок.

После дроссельного патрубка воздух направляется в каналы модуля впуска и впускной трубы, а затем в головку цилиндров и в цилиндры.

Дроссельный патрубок с электроприводом системы распределенного впрыска топлива закреплен на модуле впуска. Он дозирует количество воздуха, поступающего во впускную трубу. Поступление воздуха в двигатель дозируется дроссельной заслонкой с электроприводом, управляемой контроллером.

Дроссельный патрубок имеет в своем составе два датчика положения дроссельной заслонки и связанный с ними электропривод.

На модуле впуска двигателя 21129 применяется система изменения длины впускного коллектора, которая позволяет и снизить токсичность отработавших газов.

Регулирование длины впускного коллектора обеспечивает лучшее наполнение камеры сгорания воздухом и соответственно более полное сгорание топливно-воздушной смеси на всем диапазоне оборотов двигателя.

Рис. 1.6-01. Система впуска воздуха двигателя 21129:

1 – электромагнитный клапан управления механизмом заслонок модуля впуска; 2 – модуль впуска; 3 – датчик давления и температуры воздуха; 4 – дроссельный патрубок с электроприводом; 5 – шланг впускной трубы; 6 – воздушный фильтр; 7 – пневмопривод оси воздушных заслонок

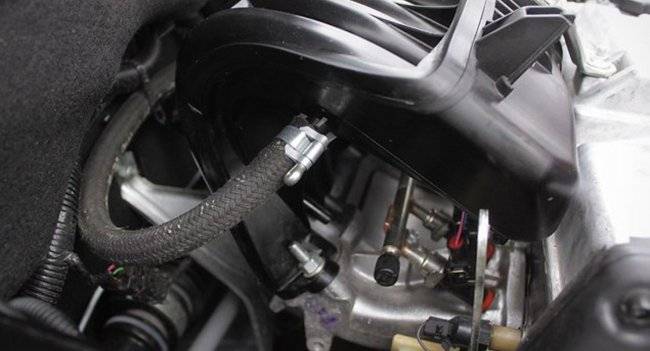

Рис. 1.6-02. Расположение пневмопривода оси воздушных заслонок на двигателе 21129:

1 – пневмопривод оси воздушных заслонок

Переключение с одной длины на другую осуществляется с помощью пневмопривода оси воздушных заслонок (рис. 1.6-02) в зависимости от оборотов двигателя и нагрузки на двигатель.

Управление пневмоприводом осуществляется контроллером ЭСУД по шлангам системы пневмопривода с помощью электромагнитного клапана управления механизмом заслонок модуля впуска (рис. 1.6-03).

Рис. 1.6-03. Расположение электромагнитного клапана управления механизмом заслонок модуля впуска на двигателе 21129:

1 – электромагнитный клапан управления механизмом заслонок модуля впуска

ХОЛОСТОЙ ХОД (ХХ)

Контроллер управляет частотой вращения коленчатого вала на режиме холостого хода. Исполнительным устройством, дозирующим поступающий воздух в двигатель, является дроссельная заслонка, угол открытия которой на холостом ходу задается контроллером в зависимости от температуры охлаждающей жидкости, включенных потребителей (кондиционер, обогрев сидений, вентилятор и др.) Кроме этого для поддержания оборотов ХХ контроллер управляет УОЗ и топливоподачей. Стоит помнить, что при движении автомобиля с отпущенной педалью акселератора на 1, 2 или 3 передаче заданные обороты ХХ отличаются от заданных оборотов стоящего автомобиля и зависят от температуры охлаждающей жидкости двигателя. Состояние работы двигателя на холостом ходу можно определить по параметрам текущей коррекции ХХ (“Желаемое изменение момента для поддержания холостого хода (интегральная часть)” % и Желаемое изменение момента для поддержания холостого хода (пропорциональная часть)” %) и параметра адаптации момента (“Параметр адаптации регулировки холостого хода” %). Параметр адаптации момента определяется только на прогретом двигателе, но используется как аддитивная добавка во всем температурном диапазоне работы двигателя.

Видео по теме “LADA VESTA. СИСТЕМА ВПУСКА ВОЗДУХА ДВИГАТЕЛЯ 21129 С КОНТРОЛЛЕРОМ М86ЕВРО-5”

ЛАДА ВЕСТА ПОЛОМКА ЕСТЬ У ВСЕХ!!!

ПРИОРА с 127 -129 ДВИГАТЕЛЕМ: Настоящий принцип работы 127 ресивера (ч.2)

Впускной коллектор приора 2.самостоятельная установка

Как выгнать воздух из системы охлаждения: 4 способа удаления воздушной пробки

Когда в систему охлаждения ДВС попадает воздух, то при дальнейшей его работе такая неисправность может стать причиной серьезных последствий. Самое безопасное — если будет перегрев и от этого печка будет просто слабо прогревать салон.

Если запустить проблему завоздушивания системы, то от этого могут поломаться другие части системы автомобиля. Именно поэтому следует знать, как можно удалить воздушную пробку своими руками. С этой задачей сможет справиться даже новичок-автомобилист, в этой статье мы подробно разберем тему завоздушивания системы охлаждения.

Признаки завоздушивания системы охлаждения двигателя

Как же понять что с системой охлаждения вашего автомобиля что-то не так? Первым делом следует послушать, как она работает и просто осмотреть ее визуально. Мы выделили основные симптомы неисправностей:

  • Помпа при работе сильно шумит. Если она начинает выходить из строя, и некоторые элементы конструкции ломаются, то она при работе издает громкие звуки.
  • Утечка антифриза. Если где-то есть дефект в системе, то утечку тосола легко обнаружить даже без увеличительного стекла. Осмотрите внимательно движок и ходовую часть машины, на ней будут видны разводы от высохшей или свежей охлаждающей жидкости.
  • Сбой в работе печки. Конечно, имеется огромное количество поводов, по которым печка может слабо работать или перестать вовсе обогревать. Но также сбои в работе могут происходить по причине того, что в системе имеется воздушная пробка. Тут нужен более детальный осмотр.
  • Затруднения в работе термостата. Когда после старта крайне быстро активируется СО (система охлаждения), то вероятнее, это происходит по причине того, что термостат сломан. Почти в 80% случаев нарушения в работе происходят как раз по причине отказа термостата. Также термостат может перестать работать, если патрубки попал воздух. Тогда происходит следующее — клапан из-за небольшой воздушной пробки не постоянно закрыт, и поэтому антифриз циркулирует только по малому кругу. Если вы обнаружили, что двигатель уже сильно прогрелся, то причины всего две: поломался термостат либо он завоздушился.

Основные системы наддува

Независимо от конструкции, воздух в двигатель попадает из атмосферы. Это актуально как для бензиновых, так и дизельных модификаций. В общем случае в схему входят:

  • воздухозаборник;
  • фильтр;
  • впускной патрубок;
  • турбокомпрессор;
  • дроссельная заслонка (для бензиновых двигателей);
  • промежуточный радиатор;
  • впускной коллектор.

Турбокомпрессором (турбиной) оснащают дизельные моторы, но принудительным наддувом оборудуют также и работающие на бензине. Наддув позволяет силовому агрегату развить более высокую мощность за счёт генерации большего давления.

Система подачи воздуха на бензиновых двигателях

Конструкция систем питания воздухом моторов любых моделей принципиальных отличий не имеет. Первый элемент — воздухозаборник, компонент двигателя, который отвечает за сообщение с атмосферой. Его устанавливают под капотом так, чтобы эффективно забирать воздушные массы на всех скоростных режимах. Раструб воздухозаборника закреплён корпусом головной оптики с правой или с левой стороны авто, около радиаторной решётки.

После попадания в заборник поток движется в фильтр. Это обязательный компонент воздушной системы двигателя, отвечающий за очистку потока от пыли. Если мельчайшие частицы из атмосферы будут беспрепятственно поступать в ДВС, начнётся интенсивный износ стенок цилиндров, что приведёт к поломке мотора. Фильтр очистки поступающего воздуха включает фильтрующий элемент и корпус. Устанавливают его в подкапотном пространстве недалеко от воздухозаборника, к корпусу авто крепят через резиновые демпферы.

Миновав фильтр, воздушный поток попадает во впускной патрубок. Это соединительная труба, предназначенная для дистанцирования элементов системы. В нижней части патрубка делают «ловушку» для воды. Это небольшое углубление, куда стекает жидкость, попавшая в устройство для подачи воздуха после преодоления глубоких луж.К сведению! В корпусе фильтра или во впускном патрубке устанавливают датчик, измеряющий скорость движения воздушных масс.

Регулирует обороты коленвала дроссельная заслонка. Механизм напрямую связан с педалью акселератора, при нажатии на которую увеличивается воздушный поток. В корпусе дросселя расположен регулятор холостых оборотов и датчик положения заслонки. Первый отвечает за поддержание минимального вращения коленвала, второй — передаёт информацию блоку управления о степени открытия механизма.

После дроссельной заслонки поток попадает во впускной коллектор. Это последняя деталь в схеме на пути подачи воздуха в цилиндры. Делают его из металла (сплава на основе алюминия) или пластика. Коллектор отвечает за формирование горючей смеси, которая в дальнейшем попадает в камеру сгорания. Впрыск горючего осуществляют инжекторы, установленные непосредственно в корпусе детали.

Система подачи воздуха в дизельный двигатель

Компоновка мотора, работающего на солярке, от бензинового практически не отличается. В схеме питания отсутствует дроссельная заслонка, установлен турбокомпрессор и реализован более сложный принцип формирования топливной смеси. В двигатель с дизельной аппаратурой и турбиной воздушный поток попадает через заборник, который представляет собой полный аналог элемента бензинового мотора. Очистка воздушной массы также происходит в фильтре. Однако для силовых агрегатов, устанавливаемых на спецтехнику, предусмотрена многоступенчатая фильтрация. В условиях сильной запылённости используют инерционный предварительный очиститель и другие подобные решения.

После фильтра воздушные массы попадают в центробежный нагнетатель. Турбина работает за счёт энергии отработанных газов и предназначена для генерации большего крутящего момента. Поток, проходя через нагнетатель, нагревается. Для его охлаждения предусмотрен промежуточный теплообменник — интеркулер. Элемент позволяет незначительно повысить мощность ДВС по сравнению с базовыми характеристиками.

Последний элемент системы — коллектор. В отличие от бензинового, в дизельном нет дроссельного узла, а воздух беспрепятственно попадает в цилиндры. Генерация крутящего момента регулируется количеством впрыскиваемого топлива. Однако в современных моторах заслонка всё же есть, но выполняет она другую функцию. Совместно с клапаном EGR она способна улучшить экологические показатели мотора на переходных режимах работы. Снижение токсичности выхлопных газов происходит за счёт повторного их использования при формировании горючей смеси.

К сведению! Система регенерации выхлопных газов позволяет снизить их токсичность, но в то же время существенно сокращает ресурс силового агрегата. Моторы, оснащённые этой технологией, работают в 4-5 раз меньше до капитального ремонта.

Виды впускных коллекторов

Существуют такие виды впускных коллекторов:

  • стальные;
  • алюминиевые;
  • пластиковые;
  • с изменяемой геометрией;
  • с клапанами контроля выхлопных газов (EGR);
  • с турбонаддувом;
  • с точечным впрыском топлива и др.

На современных двигателях довольно широко распространены коллекторы с точечным впрыском топлива. В такой модификации топливо подается при помощи электромагнитных форсунок, установленных в каждой из его труб-каналов.

Принципиальная схема впускного коллектора с точечным впрыском топлива

Впускной коллектор, как и двигатель в целом, продуктивно работает в определенном диапазоне оборотов. Устройство и тип установленного коллектора зависит от компоновки блока цилиндров, от целевой направленности двигателя и от конструктивных решений в целом.

Все выше перечисленные коллекторы, делятся на две группы:

  • одноплоскостные;
  • двухплоскостные.

Одноплоскостной коллектор подает топливовоздушную смесь через один общий канал, многоплоскостной же изначально делит поток смеси на два потока.

Одноплоскостной коллектор

Как правило, двигатели с двухплоскостным коллектором выдают больше мощности на низких и средних оборотах в пределах 2000-4000 об/мин. На высоких же — из-за образующихся завихрений мощность будет несколько ниже.

Двухплоскостной коллектор

Коллектор с общей камерой без перегородок раскрывает свой потенциал на оборотах от 5000 и выше.

Устройство выпускного коллектора

Задача выпускного коллектора – отведение выхлопных газов. На такте выпуска одноименные клапана открываются, и под воздействием движущегося наверх поршня газы попадают в коллектор.

Он тоже подсоединен через прокладку разветвленной частью к ГБЦ, однако, посадочное место у него свое. Пройдя через коллектор, выхлопные газы попадают в приемную трубу, далее (на современных авто) в катализатор, где оседает значительная часть вредных веществ, потом в резонатор, снижающий громкость выхлопа, затем в глушитель, где звук исчезает полностью, и отводятся в атмосферу. У моторов с турбонаддувом газы после коллектора оказываются в специальном канале и крутят турбину, и только потом уходят в приемную трубу.

У инжекторных двигателей и современных дизелей в конструкции выпускного коллектора предусмотрено место для установки лямбда-зонда – датчика, который контролирует количество различных газов в выхлопе.

Основываясь в том числе и на показаниях лямба-зонда, электронный блок управления двигателем соответствующим образом дозирует подачу топлива, что приводит к возникновению взаимосвязи при работе коллекторов.

Замена впускного коллектора

Если впускной коллектор не может быть очищен или отремонтирован, его необходимо заменить. Впускной коллектор также меняется, если один из неисправных регулирующих клапанов не может быть заменен отдельно. В некоторых автомобилях это довольно просто, в других это требует больше труда.

При замене впускного коллектора важно очистить монтажную поверхность, заменить прокладки и затянуть болты коллектора в рекомендованном порядке в соответствии со спецификациями. Это особенно важно для двигателей V6 / V8. Предыдущая запись Катушка зажигания — виды, как работает, неисправности, как проверить
Следующая запись Предохранители — для чего нужны, как проверить, как заменить

Предыдущая запись Катушка зажигания — виды, как работает, неисправности, как проверить
Следующая запись Предохранители — для чего нужны, как проверить, как заменить

Фильтр нулевого сопротивления

Качественное наполнение цилиндров двигателя рабочей смесью определяет мощность двигателя. Любые преграды на пути воздушного потока снижают мощность. Воздушный фильтр — не исключение.
Если упрощенно, главная функция стандартного воздушного фильтра — очистка воздуха. И, как следствие, защита от попадания частиц пыли в ЦПГ (цилиндро-поршневую группу) двигателя. Но, получая эффективную фильтрацию воздуха, мы теряем в мощности двигателя. Обычные бумажные элементы оказывают большое сопротивление воздушному потоку, потому что материал фильтра очень плотен. Чем больше сопротивление — тем больше потеря мощности. Особенно это заметно, когда фильтр «забивается». Фильтр нулевого сопротивления, выполненный из другого материала, нежели стандартный, и обладающий за счет этого большей пропускной способностью позволяет максимально снизить сопротивление на впуске без снижения фильтрующей способности и увеличить мощность двигателя. При правильном и своевременном обслуживании фильтра, качество очистки воздуха не уступает стандартному фильтру. Фильтр нулевого сопротивления нуждается в периодической промывке и смазке.
Фильтр нулевого сопротивления может устанавливаться как на штатное место, так выполняться в виде фильтра «кругового забора», не нуждающегося в коробке фильтра. Прирост мощности — до 5%. Конструкция и материал этого фильтра обеспечивают минимальное значение сопротивления воздуха, за счет чего достигается наличие максимальной воздушной массы во впускном коллекторе. При таком же положении дроссельной заслонки теперь в цилиндры попадает больше воздуха, и управляющее устройство пропорционально увеличивает подачу топлива. Таким образом, у большинства моторов возникает прибавка мощности и крутящего момента во всем диапазоне.

Обычный бумажный фильтр способен фильтровать воздушный поток непосредственно одной поверхностью. Конструкция же фильтра нулевого сопротивления обеспечивает большую площадь поверхности, а значит, и позволяет задерживать большее количество пыли. Частицы пыли оседают последовательно на слоях перекрещенных хлопковых волокон, обработанных специальной масляной пропиткой. Этот состав обладает высокими адгезионными свойствами, благодаря чему эффективно задерживаются частицы пыли и полностью исключается риск поломки при эксплуатации фильтра.

Как обслуживают фильтр нулевого сопротивления?

Фильтр снимают, с помощью щетки с мягким ворсом осторожно очищают поверхность фильтрующего элемента от крупных частиц грязи. Потом на фильтрующий элемент с обеих сторон наносится средство для очистки Universal Cleaner. Через 10 минут, когда состав пропитает фильтрующий элемент полностью, фильтр промывают в емкости с водой, а затем под слабой струей проточной воды

Сушить его не надо, а нужно несколько раз встряхнуть, чтобы убрать остатки воды. Использовать для просушки нагревательные элементы не рекомендуется — тем более что это может привести к повреждению фильтрующего элемента. При необходимости (если остались светлые пятна на внешней и внутренней поверхностях фильтра) пропитку можно повторить. Затем фильтр устанавливается на место. В жестких условиях эксплуатации (сильная запыленность, горные дороги) рекомендуем производить повторную пропитку фильтра маслом через каждые 5 тыс. км, а в нормальных условиях — через 10 тыс. км. Фильтр рассчитан на 20 промывок

Через 10 минут, когда состав пропитает фильтрующий элемент полностью, фильтр промывают в емкости с водой, а затем под слабой струей проточной воды. Сушить его не надо, а нужно несколько раз встряхнуть, чтобы убрать остатки воды. Использовать для просушки нагревательные элементы не рекомендуется — тем более что это может привести к повреждению фильтрующего элемента. При необходимости (если остались светлые пятна на внешней и внутренней поверхностях фильтра) пропитку можно повторить. Затем фильтр устанавливается на место. В жестких условиях эксплуатации (сильная запыленность, горные дороги) рекомендуем производить повторную пропитку фильтра маслом через каждые 5 тыс. км, а в нормальных условиях — через 10 тыс. км. Фильтр рассчитан на 20 промывок

Что дает фильтр нулевого сопротивления

Повышение мощности без снижения чистоты воздуха
Нет необходимости менять фильтр, достаточно его промыть
После установки такого фильтра под капотом появится чуть больше уникального индукционного шума и несколько дополнительных «лошадей», а также прибавится крутящий момент при средних и низких оборотах

Устройство и принцип работы системы охлаждения двигателя

Нормальное функционирование силовой установки автомобиля возможно только при определенном температурном режиме. Для большинства авто оптимальный диапазон температуры составляет 80-90 град. С. При более низком показателе ухудшается смесеобразование в цилиндрах, а высокая температура приводит к расширению металла, что может стать причиной заклинивания узлов.

Общее устройство системы охлаждения

Чтобы температура силовой установки была в оптимальном диапазоне, в конструкцию мотора включена система охлаждения. Именно благодаря ей обеспечивается отвод тепла от самых разогреваемых элементов — цилиндров.

Доступные методы увеличения подачи воздуха

От количества попадающего воздуха зависит мощность двигателя. Установка турбины – метод радикальный, однако существуют более простые и дешевые способы:

Установка воздушного фильтра нулевого сопротивления

К данному способу относятся скептически, но эффективность ФНС доказана. Оправдана установка подобного фильтра только в случае комплексного тюнинга, но и без того прибавляет скромных 1-3% мощности за счет снижения сопротивления, а значит, увеличения объема воздуха в камере сгорания.

Холодный впуск

Существуют готовые комплекты холодного впуска. Не на всех автомобилях воздухозаборник способен забирать холодный воздух, температура подкапотного пространства не позволяет.

Конструкция холодного впуска дает возможность попадать в коллектор холодному воздуху, а значит в цилиндры попадает больше воздуха – горение смеси будет более эффективно.

Установка впускного коллектора с иной геометрией

Для автомобилей ВАЗ предусмотрены коллектора под разные потребности: с короткими каналами — мотор будет «верховым», с длинными каналами обеспечить достаточный крутящий момент с холостых до средних оборотов.

Продувка цилиндров — скрытая функция в автомобилях, о которой многие не знают. Как её включить?

Современные машины имеют сразу несколько функций, о которых большая часть автомобилистов даже не догадывается.

Одной из таких можно назвать встроенную функцию продувки цилиндров. Каким же образом она активируется, и какой результат получается после использования?

Причины возникновения неисправности. При необходимости совершения поездки в зимний период, немало автомобилистов сталкиваются с такой проблемой, как осложненный запуск мотора. Причиной для этого могут стать несколько факторов, но после осуществления нескольких неудачных попыток запуска двигателя, свечи зажигания попросту оказываются залитыми топливом. В качестве стандартной процедуры устранения подобной неисправности следует демонтировать свечи, хорошо их просушить и установить обратно. Зимой выполнение такого ремонта не слишком удобно, а многие владельцы машин даже не имеют под рукой ключа для свечей.

Производители автомобилей предусмотрели подобный вариант и сумели создать режим, который дает возможность продувки цилиндров без проведения манипуляций в подкапотном пространстве. Эта функция имеется в наличии практически на всех моделях автомобилей, а правила ее использования подробно описаны в руководстве по эксплуатации. Отдельно стоит отметить, что метод активации этого режима для продувки цилиндров не всегда одинаковый, все будет зависеть от производителя.

Важным моментом является то, что такой способ работает только на машинах, где предусмотрена инжекторная система подачи топлива. На отдельных моделях, выпущенных в Японии, она просто может отсутствовать.

Продувка цилиндров и ее виды. Режим продувки цилиндров представляет собой неотъемлемую часть работы мотора. Для того чтобы продукты сгорания заменялись в цилиндрах свежим воздухом, в них предусматриваются окна для продувки, чтобы выпустить отработанные газы и подать в цилиндры свежий воздух.

У различных цилиндров и видов моторов имеются собственные системы продувки:

  • Щелевая;
  • Клапанно-щелевая;
  • Контурная;
  • Прямоточная;
  • Возвратно-петлевая.

Вне зависимости от того, какая схема продувки используется, в стандартном режиме работы она осуществляет полноценную замену уже отработанных продуктов сгорания.

Продувка цилиндров при проведении диагностики. Для того чтобы выяснить причины низкой компрессии в одном или нескольких цилиндрах мотора, также применяется такой метод, как продувка цилиндров. Он заключается в подаче сжатого воздуха под давлением 0,2 -0,3 МПа в требуемый цилиндр. Перед этим выполняется предварительная установка поршня в верхнюю мертвую точку, включение высокой передачи в КПП и ручного тормоза. Это необходимо для того, чтобы исключить проворачивание коленчатого вала.

В цилиндр осуществляется подача сжатого воздуха и наблюдается следующий результат:

  • Если утечка воздуха выполняется из дроссельного узла, тогда неисправность во впускном клапане;
  • При попадании воздуха в расширительный бачок в виде пузырьков, или же попадание их в один из других цилиндров, свидетельствует о том, что неисправна прокладка блока цилиндров.

Активация функции. Для того чтобы активировать функцию, следует выполнить такие действия:

  • Сесть на место водителя и вставить ключ зажигания в замок;
  • Выжать педаль акселератора в пол до упора;
  • Перевести ключ в положение запуска и покрутить стартером от 7 до 10 секунд.

Заключение. При полном выжимании педали газа, блоком управления двигателем будет включаться режим продувки цилиндров, поэтому подача топлива через форсунки выполняться не будет. За счет поступающего воздуха лишний бензин выйдет из цилиндров, и свечи просохнут

Спустя 7-10 секунд можно осторожно отпустить педаль газа для запуска двигателя

Если необходимо, действие можно повторить, но важно принимать во внимание высокое потребление заряда АКБ
