Диагностический адаптер ELM327: что это такое и как использовать автосканер ELM327

Описание стандарта OBD2 на уровне диагностического разъёма

Попытки автоматизировать средства диагностики предпринимались с момента появления бортовых компьютеров в середине 70-х годов. Собственно говоря, компьютерами эти устройства назвать было сложно, этот термин появился гораздо позже. Электронные блоки управления работой силовых агрегатов уже тогда имели примитивные средства самодиагностики, но использовать их могли исключительно специалисты посредством замыкания определённых контактов разъёма ЭБУ. О необходимости унификации обмена данными между автомобильной периферией и блоком управления заговорили в начале 80-х, и именно тогда была предпринята первая попытка реализации этой идеи. Специалисты General Motors разработали протокол обмена данными с использованием интерфейса ALDL собственной разработки, который первоначально использовался только на автомобилях данного бренда

После усовершенствований протокола в 1986 году, направленных на увеличение скорости и объёмов обмена данными, на него обратили внимание другие автопроизводители, а в 1991 году в Калифорнии, где из-за загрязнённости воздуха экологи начали бить тревогу, был введён регламент, согласно которому все продаваемые в этом штате автомобили должны были использовать протокол OBD1

Хотя первоначальная направленность стандарта была экологической (слежение за выхлопом), он был встречен специалистами сервисных центров с энтузиазмом. Но только через пять лет появилось вторая версия протокола, в которой уже регламентировались и стандартизировались и протоколы ошибок, и используемые разъёмы, и месторасположения разъёма. Действие стандарта было распространено на все продаваемые в США автомобили, поэтому европейские и азиатские автопроизводители, желающие продавать в Северной Америке свою продукцию, также были вынуждены принять протокол OBD2. В 2004 году, когда стандарт распространился и на дизельные авто, протокол дополнили спецификациями Controller Area Network, направленными на стандартизацию шины обмена информацией.

Возможности ЕЛМ 327 OBD 2 Scan Tool Pro и инструкция по диагностике

Функционал ЕЛМ327 и список проверяемых параметров:

  1. Сброс ошибок бортового компьютера, таких как Check Engine.
  2. Считывание кодов неполадок с датчиков в двигателе, других узлах, электроники;
  3. Расшифровка показателей, ошибок, отображение их на устройстве приёмнике (телефон, ПК);
  4. Вывод данных и ошибок по состоянию автомобиля в реальном времени:
  1. частота оборотов двигателя, крутящий момент;
  2. нагрузка в двигателе;
  3. температура воздуха, масла;
  4. давление в топливной системе;
  5. состояние датчиков, их значение;
  6. затраты воздуха, топлива;
  7. положение заслонки дросселя;
  8. такт зажигания;
  9. корректирование режимов работы двигателя (лямбда-зонд).

Инструкция по Scan Tool Pro и описание программ (Torque, Auto Doctor, OpenDiag)

Порядок выполнения диагностики через ЕЛМ327 версии 1.5:

  1. Сначала найдите ОБД 2 16 pin разъем у вашего авто (под приборной панелью у руля);
  2. Включите зажигание у машины, далее подсоединяем гаджет, ждем, пока не произойдет соединение, загорится зеленый сигнал;

Совет:

  1. Теперь действуем, исходя из модели вашего адаптера:

3.1 Если вы купили сканер c Bluetooth, тогда включите Bluetооth на смартфоне, проверьте ближайшие устройства. В списке отобразиться устройство с наименованием «Scan Tool Pro» или «OBD2 ELM327». Выбирайте из списка сканер и подключитесь, это длиться 10-30 секунд.

3.2 Если вы выбрали и купили сканер с Wi-Fi , тогда включайте на смартфоне Вай-Фай, сделайте поиск ближайших сетей, в списке отобразиться сканер с названием «Scan Tool Pro» или Smart Scan Tool. Такой адаптер работает по принципу Вай-Фай роутера, поэтому выбирайте эту сеть и подключайтесь.

3.3 Кроме беспроводных моделей, купить автосканеры ELM327 можно и проводные. Подключается сканер через провод USB, который идет в комплекте. Проводной гаджет работает только через ПК, на который установлено приложение. Диск с драйверами на русском языке так же поставляется в комплекте с автосканером.

  1. Следующий этап – это запуск приложения и распознавание ЭБУ и датчиков автомобиля. Когда диагностика производиться через смартфон (iOS, Android или Windows), то потребуется скачать специальное приложение, на Google Play или Apple Store, а именно: Torque, Auto Doctor OBDII или Mobile OpenDiag. Предоставляются приложения бесплатно, на русском языке. Для ПК используют Auto Doctor OBD. Примеры работы приложений на русском языке приведены ниже.

Приложение Torque и виды программ на русском языке

Список программ, а так же описание читайте в подробной обзорной статье об Scan Tool Pro. Перед покупкой автосканера с Блютузом или другой модификаций, скачайте приложение и убедитесь, что оно работает на смартфоне без ошибок.

Приложение Mobile OpenDiag и список параметров на русском языке

  1. Интерфейс программного обеспечения (Torque, Auto Doctor OBDII или OpenDiag) простой и понятный, переведён на русский язык. После запуска программы, в случае правильного подключения сканера к разъёму ОБД, приложение оповестит вас о готовности начать работу.
  2. Далее действия зависят от установленного приложения, так как функционал и интерфейс у них различается.
  • Сделайте сканирование на ошибки, устраните их.
  • Посмотрите текущее техническое состояние авто, посредствам считывания данных автосканера с датчиков.
  • Поддерживается работа и мониторинг показателей в реальном времени.
  • Отслеживание состояние рабочих узлов авто, датчиков: температуру, напряжение, обороты и прочее.
  • Устройство оснащено функцией сохранения с распечаткой отчетов.

Приложение Auto Doctor

Инструкция: ELM327 Вай-Фай для подключения к ПК

Инструкция подойдет для владельцев ноутбуков с Widows 7,8,10.

  1. Включите ваш ноутбук, а затем подсоедините адаптер к диагностическому разъему.
  2. Заведите машину.
  3. Далее нажмите на значок Вай-Вай сети в нижнем правом углу (трей).
  4. В списке доступных сетей найдите соединение под названием WiFi_OBD (или похожее).
  5. Нажмите «Подключиться» и дождитесь пока соединение установится.
  6. Далее требуется зайти в свойства сети (Панель управленияВсе элементы панели управленияСетевые подключения).
  7. Найдите нужную сеть (WiFiOBD), нажмите правой кнопкой мыши, чтобы перейти в «Свойства».
  8. Находим строчку «IP версии 4».
  9. Далее устанавливаем IP адрес: 192.168.0.11~254 (последняя цифра от 11 до 254). Маску подсети 255.255.255.0.
  10. Применяем настройки. Заново подключаемся к WiFi.
  11. Открываем диагностическую программу (например, ScanmasterELM).
  12. Изменяем в настройках IP адрес и маски подсети, согласно пункта 7, как показано на скриншоте.
  13. Приступаем к диагностике.

Что такое ELM327

Обозначение ELM327 хорошо знакомо многим автовладельцам. Это сканер или адаптер, который подключается к бортовому компьютеру машины через разъём OBD-II. Полезный прибор используется для диагностики неисправностей, считывания показателей работы и обнуления ошибок ЭБУ (электронного блока управления).

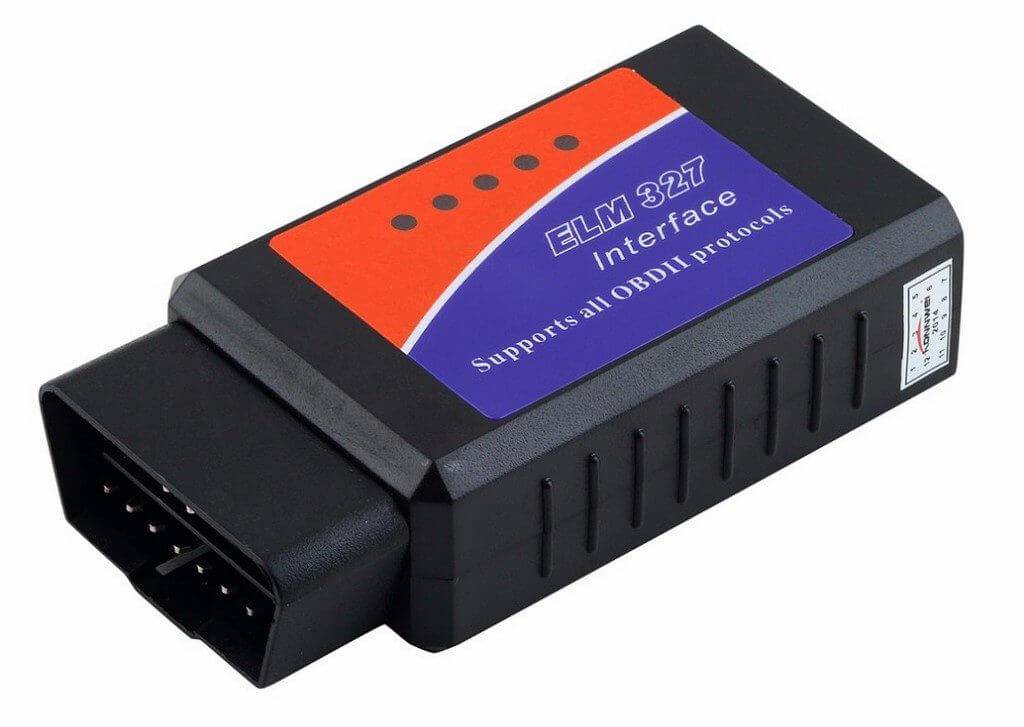

Сканер ELM327 / aliexpress.com

Сканер получил своё название по имени микроконтроллера, который является своеобразным связующим звеном между диагностической шиной автомобиля и компьютером или смартфоном. Этот разработанный канадской компанией чип попал в руки китайских производителей электроники, которые не упустили шанс его скопировать.

Почему ELM327 не подключается к ЭБУ?

Основные причины, по которым пользователю не удается установить связь автосканера ELM327 Bluetooth Mini с авто (OBD2):

  1. Используется некачественный или бракованный адаптер. Если устройство не работает и не находит смартфон, проблема может заключаться в неисправной плате либо ее повреждении в ходе эксплуатации.
  2. Для подключения по USB-каналу используется бракованный либо поврежденный провод, который не соединяется и не связывается с Android-устройством. Если Мини Елм Блютуз «не видит» диагностический выход OBD 2, нужно проверить целостность кабеля и убедиться в отсутствии повреждений на изоляции.
  3. Прошивка «слетела» или устарела. Если версия программного обеспечения не соответствует прошивке программы, использующейся для проверки, то оборудование не только не видит старые, но и не ищет новые устройства.

Для каких автомобилей подходит ELM327?

Работа автомобильных адаптеров ЕМЛ327 ЮСБ возможна на определенных моделях машин:

  • Шевроле Нива;
  • ВАЗ 2105, 2107, 2110, 2114, 111740, Калина;
  • УАЗ Патриот;
  • Лада Гранта, Приора;
  • ТАГАЗ;
  • ГАЗ 31105, 2217;
  • Акура Интегра, RSX, 2.3 DCI;
  • Альфа Ромео 166, 147, Спайдер;
  • Ауди А4, А6, ТТ;
  • БМВ 316, 318, Е46, 325, 328, Е90, 520, 540, 740, 760, Х3, Х5, Z3, 320, 530, Х6;
  • Бьюик Лесабре, Рендезвуз;
  • BYD F3;
  • Шевроле Астро, Аваланс, Камаро, Кавальер, Каптива, Колорадо, Корсика, Импала, Лачетти, С10, Сильверадо, ТрейлБлейзер, Вентур, Старкрафт;
  • Чери Амулет, А13;
  • Крайслер Циррус, Крузер, Гранд Вояжер, Интерпид, Себринг;
  • Ситроен С2, С3, С5, Сксо, Ксара, Пикассо;
  • Дайхатцу;
  • Дэу Ланос, Матиз, Нексия;
  • Додж Караван, Дакота, Интерпид, Неон, Рам;
  • Фиат Добло, Пунто, Мареа, Стило;
  • Форд Кроун, Е350, Эскейп, Эскорт, Эксплорер, Фиеста, Фокус, Фьюжен, Маверик, Мондео, Мустанг, Проб, Ренджер, С-Мак, Скорпио, Таурус, Виндстар, Гэлакси, Т280, Транзит, Турнео;
  • GMC;
  • Хонда Аккорд, Цивик, CR-v, R-v, Фит, Элемент, Одиссей, Паспорт, Прелюд;
  • Хендай Акцент, Элантра, Гетз, Матрикс, I20, Тибурон, СОлярис, Санта-Фе, Гранд Старех;
  • Инфинити;
  • Исузу;
  • Ягуар;
  • Джип Чероки, Гранд Чероки, Вранглер;
  • Киа Церато, Рио, Спектра, Седона, Соренто, Соул, Карнивал, Бонго;
  • Лексус;
  • Мазда Демио, 3, 323, 6, СХ7, МХ-5, RX-8, Кседос;
  • Мерседес;
  • Митсубиси Монтеро Спорт, Каризма, Галант, Диамант, Кольт, Эклипс, Лансер, Аутлендер, Спейс, Паджеро;
  • Ниссан Альтима, Альмера, Жук, Максима, Мурано, Патфайндер, Примьера, Сентра, Вингроад, Тиида, Ноут, Наварра;
  • Опель Астра, Корса, Зафира, Вектра, Омега, Виваро;
  • Пежо 206, 307, 308, 406;
  • Понтиак;
  • Порше;
  • Рено Логан, Дастер, Меган, Сафран, Сандеро, Твинго, Клио, Эспейс, Лагуна, Сценик, Траффик, RX-4;
  • Сааб 9-5, 900;
  • Сатурн;
  • Сеат Толедо, Леон, Ибица, Кордоба, Толедо;
  • Шкода Фелиция, Октавиа, Фабия;
  • Смарт;
  • Ссанг Йонг;
  • Субару Форестер, Импреза, Легаси, Аутбек;
  • Сузуки Игниз, Витара, Вагон;
  • Тойота Аурис, Авенсис, Авалон, Камри, Карина, Корона, Королла, Матрикс, Ланд Крузер, Рав4, Виста;
  • Фольксваген Гольф, Джетта, Пассат, Поло, Сантана, Раббит, Туарег, Кадди, Туаран, Тигуан, Транспортер;
  • Вольво 960, S40, S60, S70, S90, V40, V70, ХС70, ХС90.

Алгоритм диагностики автомобиля

Итак, если все настройки выполнены, можно приступать к собственно диагностике. Первая задача – это подключение автосканера к бортовому компьютеру. Здесь всё просто: используем поставляемый в комплекте OBD-кабель, который подсоединяется к диагностическому разъёму ЭБУ. Если на сканере загорается зелёный светодиод – всё в порядке, если нет – следует искать причину неподачи на вход адаптера питания +12В (за это отвечает 16-й пин диагностического разъёма). Возможно, всё дело в сгоревшем предохранителе, защищающем этот участок цепи, если он цел – возможно, имеется разрыв цепи или её КЗ, которое нужно устранить. Для автономного сканера никаких дополнительных действий предпринимать не нужно. Но при использовании самого распространённого в нашей стране адаптера семейства ELM327 или аналогов потребуется его подключение к смартфону, ноутбуку или любому другому устройству с дисплеем (как настроить OBD2 адаптер к Андроид-устройствам или ноутбуку, работающему под ОС Виндовс, мы уже знаем). После подключения посредством беспроводного соединения (продвинутые сканеры могут иметь и LAN-порт) запускаем на компьютере диагностическую программу. Перечень такого ПО достаточно обширен (см. статью о выборе автосканера).

Первое, что необходимо выполнить – указать марку/модель авто, год выпуска и тип двигателя. После включения зажигания запустится режим самодиагностики (об этом будут свидетельствовать мигающие светодиодные лампочки на панели приборов), после чего запускается режим статического обнаружения неисправностей. Процесс диагностики должен сопровождаться миганием светодиодов на автосканере. По окончании процесса программа запросит у ЭБУ коды обнаруженных ошибок и выдаст их на экран в удобочитаемом виде. Если утилита русифицирована, сообщения будут на русском языке, но китайские производители часто грешат неточностью перевода, поэтому желательно записать также цифровой код ошибок, которые впоследствии следует проанализировать и попытаться устранить неисправность.

Большинство автосканеров имеет режим стирания ошибок из памяти бортового компьютера, этой опцией следует пользоваться после каждого сканирования. Выключаем зажигание и через несколько минут заводим двигатель, даём ему поработать 5 – 8 минут, после чего осуществляем небольшой заезд, сопровождающийся выполнением всех возможных манёвров (поворотов в обе стороны, торможения/ускорения, реверсного движения, включения всех световых приборов и по возможности – прочего электрооборудования). После контрольного заезда опять включаем режим диагностики, сравниваем результаты с предыдущими. Те ошибки, которые остались, и являются активными, требующими реакции со стороны автовладельца. Практически все автосканеры, кроме обнаружения неисправностей, позволяют наблюдать работу отслеживаемых систем в динамике при работающем моторе. Параметры их функционирования отображаются на дисплее в виде символьно-цифровой или графической информации, для интерпретации которой требуются определённые навыки и опыт – обычно это прерогатива профессиональных мотористов или автоэлектриков.

Настройка и подключение ELM327 Wi-Fi

В этой статье более подробно разберем практическое применение адаптера при подключении его через Вай Фай, а так же рассмотрим популярные программы и приложения для работы с устройством.

3 важных первых шага при подключении:

1
Находим OBD2 разъем на вашем автомобиле.

2
Аккуратно подключаем адаптер к разъему (в этот момент зажигание должно выть выключено).

3
Заводим машину.

Инструкция: ELM327 Вай Фай для подключение к Android

Инструкция подойдет для подключения и настройки к ОС Android 6.0, 7.0 и более ранних версий.

  1. Возьмите смартфон и зайдите в настройки W-IFI «WLAN».
  2. Необходимо включить WIFI (WLAN).
  3. Далее в списке ищем сеть WiFi_OBDII (иди другое название, но в нем должно содержаться «OBD2»)
  4. Теперь заходим в контекстное меню, удерживая палец на названии сети.
  5. Устанавливаем напротив «Дополнительно» галочку (Название зависит от версии ANDROID).
  6. Внимательно перепроверяем, и если потребуется, перезаписываем параметры WI-FI соединения:

Настройки

IP адрес: 192.168.0.15 Шлюз: 192.168.0.10Маска подсети: 255.255.255.0Порт: 35000

Внимание:

Представленные параметры – это стандартные для ELM адаптеров, обычно они указаны в инструкции.

Scan Tool Pro – общее описание, преимущества и особенности модели

Устройство ОБД2 ELM327 – это небольшое, прямоугольное по форме, компактное устройство, по размерам оно чуть больше спичечного коробка. Передняя панель сканера obd2 ELM327 Bluetooth оснащена тремя индикаторами различной направленности. Первый сигнализирует о подключенном питании, два других указывают на рабочий режим сканирования.

Кроме того, диагностический адаптер ELM327 дополнен кнопкой включения, которая добавляет дополнительное удобство в работе и экономит заряд аккумулятора. Фактически, диагностический автосканер можно не вынимать из разъема, если изделие используется только в личных целях.

Корпус может иметь разные цвета, но это никак не сказывается на внутреннем наполнении.

Девайс может эффективно выполнять следующие задачи:

  • фиксировать сбои в работе двигателя, осуществлять поиск причин и неисправностей в работе топливной системы
  • определять уровень превышения расхода топлива
  • устанавливать сбои в работе электроники, проблемы и причины
  • вычислять неисправные или вышедшие из строя датчики
  • осуществлять сброс ошибок в электронном блоке управления (БК)

Чтобы разобраться как пользоваться ELM327 автосканером, не понадобится особых знаний и умений. В базе данных ELM327 содержится более 3 тысяч кодов ошибок – гарантия эффективности проведения диагностики!

  1. контроль оборотов двигателя;
  2. контроль скорости движения;
  3. контроль напряжения бортовой сети;
  4. контроль температуры охлаждающей жидкости;
  5. контроль угла опережения зажигания;
  6. контроль положения дроссельной заслонки;
  7. контроль массового расхода воздуха;
  8. контроль соотношения воздух/топливо;
  9. контроль параметров датчивок кислорода;
  10. контроль времени открытия форсунок;
  11. контроль температуры всасываемого воздуха;
  12. контроль разряжения/давления во впускном коллекторе;
  13. контроль температуры катализатора;
  14. контроль рециркуляции отработанных газов;
  15. контроль температуры окружающего воздуха;
  16. контроль абсолютного давления воздуха;
  17. контроль работы топливной системы;
  18. контроль остатка топлива;
  19. расчет нагрузки на двигатель;
  20. расчет времени разгона 0-100 км/ч;
  21. расчет времени разгона 0-200 км/ч;
  22. расчет времени торможения 100-0 км/ч;
  23. время прохождения участка 0-402 метра;
  24. время прохождения участка 0-1000 метров;
  25. расчет мгновенного расхода топлива;
  26. расчет долгосрочного расхода топлива;
  27. расчет пробега с горящей “Check Engine”;
  28. расчет пробега с момента удаления ошибок;
  29. и многие другие параметры, поддерживаеые ЭБУ вашего автомобиля.

К выгодным преимуществам адаптера Scan Tool Pro относится:

  • Совместимость со всеми марками современных автомобилей, конструкцией которых предусмотрена поддержка соединения А это – подавляющее большинство отечественных машин и иномарок.
  • Универсальность.
  • Расширенные функциональные возможности.
  • Практичность и удобство в работе.
  • Экономичность.
  • Высокая точность.

Уникальная модель Scan Tool Pro – безусловно будет полезна всем автовладельцам. Новый автомобиль тоже полезно периодически проверять, ну а машины после 7 лет эксплуатации рекомендуется диагностировать хотя бы 1 раз месяц.

Процесс использования ELM 327 – решаем все задачи

Для начала эксплуатации прибора вам нужно его приобрести вместе со всей документацией. Это довольно нежное оборудование, которое позволяет выполнять сложный сбор данных и их преобразование, поэтому всегда будьте осторожны с оборудованием, не бросайте его на твердую поверхность, избегайте ударов. Также стоит прочитать инструкцию и понять прядок действий для безопасного использования данного средства.

Основные рекомендации будут следующие:

  • аккуратно вставляйте прибор в диагностический разъем, это поможет предотвратить повреждение контактов и корпуса устройства, который часто изготовлен из хрупкого пластика;
  • используйте крышку для группы контактов, которая поставляется в комплекте, а в ином случае храните устройство в герметичном прочном пакете, чтобы избежать попадания влаги и пыли;
  • выберите подходящее мощное устройство для приема сигнала, лучше всего использовать компьютер, но и смартфоны подойдут, только потребуется современный мощный телефон с большим объемом памяти;
  • установите одну из рекомендованных производителем программ, выбирайте также приложение по отзывам пользователей, это позволит вам проще и правильнее определить подходящий софт;
  • изучите функции программы перед использование, так как некоторые приложения довольно сложные в применении, они потребуют предварительного изучения и инструктажа от разработчика.

Есть множество платных программ, и они стоят своих денег. Но начать можно с массы бесплатных приложений. Остановитесь на проверенных программных средствах, которые имеют хорошие отзывы и много скачиваний, так как можно легко занести вирус в телефон и навредить автомобилю при использовании вредоносных приложений. Выбор не будет очень сложным, существуют общепринятые лидеры в виде Scan Master для компьютера и ряда самых популярных приложений для Android или iOS из официальных источников.

Автосканер ELM327: что это такое и как работает

Итак, если в машине есть диагностический разъем OBD2, ELM327 в таком случае вполне можно использовать на авто. Фактически, это сканер-адаптер, устройство подключается к бортовому компьютеру автомобиля через разъем OBD-II. Данное решение позволяет  проводить диагностику неисправностей, считывать показатели работы ДВС и систем авто, сбрасывать ошибки в памяти ЭБУ.

В двух словах, подключить устройство к машине очень просто. Указанный elm адаптер (иногда ошибочно называют eml 327), просто вставляется в диагностический разъем автомобиля (напрямую или через переходник), после чего соединяется со смартфоном, планшетом или ноутбуком-ПК. Как правило, сегодня активно используют беспроводное соединение (например, elm327 bluetooth), что позволяет быстро подключить смартфон или планшет к сканеру.

Название прибор получил благодаря контроллеру, который связывает диагностическую шину автомобиля с ноутбуком, планшетом или смартфоном. Изначально контроллер разработали в Канаде, однако позже чип попал к китайским производителям. В свою очередь, там его удачно скопировали. В результате устройство получилось доступным, с низкой себестоимостью и по ряду причин востребованным и широко распространенным.

Функционал адаптера елм 327 в процессе модернизации был расширен. Однако ряд функций, то есть возможность их использования, будет зависеть от версии адаптера, ЭБУ конкретного авто, а также от того, какая именно программа для elm327 используется.

Дело в том что для диагностики кроме устройства еще нужны елм 327 программы. Среди базовых функций сканера, доступных с простыми версиями программ, следует отметить возможность отображать в реальном времени обороты двигателя, скорость автомобиля, температуру ОЖ, моментальный расход топлива, расход воздуха, положение дроссельной заслонки, давление в системе подачи топлива и т.д.

Также, в зависимости от ПО, доступны функции чтения и расшифровки ошибок, а также функции очистки диагностических кодов ошибок. Еще на некоторых автомобилях при помощи адаптера ELM327 можно настраивать некоторые полезные функции (например, автоматическое закрытие замков, складывание зеркал, отклик на нажатие педали газа, показания на панели приборов и т.п.).

Для чего нужен

Как понятно из названия, этот сканер диагностический, а значит он считывает ошибки, выдает на дисплей ошибки в кодах, например, Р001, а потом по таблице смотришь, что означает эта ошибка.

Многие водители сталкивались с проблемой, когда загорается ЧЕК (CHECK ENGINE). Чтобы не обращаться в сервис, достаточно купить такой прибор и сделать компьютерную диагностику автомобиля своими руками.

Сканер считывает различные параметры характеристик двигателя. Например, какой расход сейчас у него, какое ускорение, разгон, потребление воздуха, какая температура, сколько выхлопных газов и т.д. Многие из них не используются.

Как работает диагностический сканер ELM327

Устройство совместимо с современными гаджетами: смартфонами, ноутбуками и планшетами. Подключение происходит посредством использования Bluetooth. К самым удобным гаджетам относят смартфон и планшет. В случае, если не удается подключиться, то следует использовать USB или Wi-Fi.

Obd2 bluetooth адаптер elm327 инструкция:

  • следует подключить устройство elm327 к специальному разъему в автомобиле obd2;
  • устанавливаем программное обеспечение на используемый гаджет, для этого следует воспользоваться установочным диском или закачать программное обеспечение с интернет-ресурсов;
  • включаем блютуз после того, как активируете программу, гаджет осуществляет поиск и подключение елм327. В большинстве случаев установка связи не требует специальных паролей, если же потребуется пароль, то используют стандартные: «0000», «1234», «9999»;
  • запускаем автосканер и осуществляем диагностику;
  • следующие шаги будут зависеть от версии программного обеспечения.

Если обнаруживается ошибка, то на бортовом компьютере автомобиля высветится надпись Check, что свидетельствует о проблемах в электронике автомобиля. Для их выявления пользователь заходит на гаджете в раздел «Считывания ошибок» и запустить процесс обнаружения неполадок.

Диагностический адаптер elm327 очень прост в использовании

Автосканер elm327 bluetooth вставляется в специальный разъем, который чаще всего находится под крышкой блока предохранителей, в бардачке либо под панелью приборов водителя.

Диагностический адаптер связывается с компьютером автомобиля по протоколу OBD-II, считывание диагностики происходит с помощью гаджета, который визуализирует этот процесс. Программа позволяет найти ошибки, просмотреть показания датчиков, а также исправить возникшую ошибку.

Все нарушения в работе компьютера машины имеют свои шифры, после выявления неполадки, устройство выводит ее на экран. В сети интернет можно, используя шифр, выяснить суть ошибки и с чем она была связана.

Это важно, если ошибка может оказать влияние на работу двигателя или связана с поломкой датчика, то целесообразнее будет обратиться в СТО, где специалисты проведут более детальную диагностику и заменят датчик

Разновидности автосканеров ELM327 и какой лучше купить

Прежде чем купить ELM327 Bluetооth, надо заранее знать его номер прошивки, протокол, а так же через что планируете сканирование автомобиля. Если у вас смартфон на Андройд или iOS, то приобрести можно беспроводной вариант: автосканера elm327 bluetooth или Вай-Фай. Если нет смартфона, то надежнее работать USB устройством через компьютер.

В таблице представлен перечень модификаций диагностических беспроводных адаптеров для автомобилей, а так же вариант с проводом. Ориентироваться в моделях адаптеров OBD II ELM 327 не сложно, названия говорят сами за себя.

№ п/пМодели диагностического автосканера ELM327Функции диагностического автосканера ELM327 BluetoothПередача данных
Список автоПо протоколуПрошивка сканера
1Wi-fi ver 1.5 miniЧитайте далее в статьеOBD2ver 1,5Блютуз
2ver 1.5 mini USBВай Фай
3ver 1.5 mini BluetoothUSB
4Остальные аналоги автосканеров с прошивкой версии ELM327 2.1

Важно знать:

Версия прошивки 2.1 – это модификация микросхемы версии 1.5, но сделана она не разработчиком, поэтому для совместимости работы без ошибок рекомендуется покупать сканер версии 1.5.

ИТОГ

Что в итоге? Полезен ли китайский ELM за примерно 5 баксов (средняя цена) или это банально деньги на ветер? В целом я думаю — ПОЛЕЗЕН, 300 рублей не такие большие деньги, а ту информацию и возможности которые он дает – СТОЯТ реально намного больше (вспоминаем о АКПП). Ведь просто скинуть ошибку и прочитать ее код, на официальном СТО стоит в разы дороже, да и у «неофициалов» отдадите от 500 рублей, за один сеанс.

Есть конечно свои проблемы — не все они нормально работают, качество может хромать (бывает дикий подпольный Китай), можно нарваться на версию 2.1! Поэтому нужно брать у нормальных продавцов, с проверенными отзывами и репутацией, пусть он будет стоять у него немного дороже.

На этом собственно все! Читайте мой АВТОБЛОГ, подписывайтесь на обновления.

Похожие новости

  • На сколько хватает карты памяти в видеорегистраторе
  • Как работает навигатор. Разберем рядовую машину, а также выясним…
  • SHO-ME Combo Slim. Обзор, отзыв, полезно будущим владельцам
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
