Что такое стапеля и как они используются при капитальном ремонт автомобиля

Что понадобится при изготовлении стапеля

Для того чтобы сделать стапель, нам понадобится гараж, в котором он собственно будет находиться. Гараж должен значительно превышать габаритные размеры стапеля. Это нужно не только для свободного перемещения по гаражу, но и для того, чтобы можно было установить гидравлику, и она ни во что не упиралась.

Аппаратура нам понадобится самая разнообразная. Из числа того, без чего нельзя обойтись – это сварочный аппарат. Сварочный аппарат должен быть полуавтоматическим. Таким будет намного проще варить рамы и балки, да и выйдет надежнее. Также понадобятся различные головки больших размеров для крепления болтов и гаек. Еще понадобится болгарка, дрель со сверлами по металлу и пульверизатор.

Итак, приступим. Для начала нам понадобится огромное количество металлического профиля. Перед тем как начинать с ним работу, нужно обработать его металлической щеткой для удаления ржавчины и покрыть антигравием. Делать это нужно с самого начала для того, чтобы потом не осталось необработанных мест.

Изготовление стенда

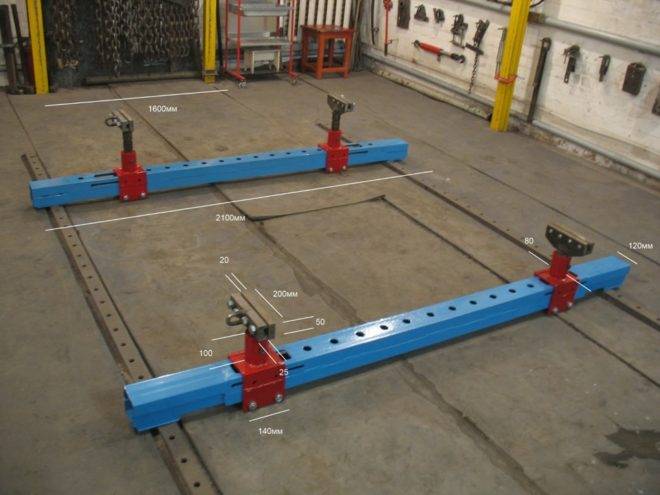

Для основы поперечной балки нам понадобится металлический профиль с сечением не меньше чем 40×80 мм. В длину будет достаточно 150 см. Такой размер будет прекрасно подходить почти для всех типов легковых автомобилей. На поперечной балке будет установлена стойка, на которую будут крепиться захваты для порогов автомобиля, то место, за которое будет держаться кузов автомобиля. Крепление будет осуществляться за счет приваренных уголков к профилю. В этом профиле нужно будет просверлить отверстия под болты. Соединение профиля со стойкой осуществляется непосредственно через уголки – крепление болтами.

Для стоек оптимально подойдет профиль из стали с сечением 20×40 мм. Для создания лучшей надежности можно усилить их накладками или косынками. Косынки можно вырезать из остатков того же профиля. Оптимальная высота стоек 250 мм.

Для повышения прочности возможна установка болтов и гаек иностранных производителей. Во всяком случае на рынке качество комплектующих намного ниже, чем у таких же комплектующих, произведенных по иностранной технологии.

Для долговечности работы необходимо защитить устройство от влияния коррозии. Очистите железной щеткой все соединения, обезжирьте и нанесите антигравий. Сверху желательно покрасить металл из пульверизатора специальной антикоррозийной краской. Это нужно для защиты металла, ведь он будет постоянно находиться в области с повышенной влажностью.

Для установки стойки на профиль-балку используйте болты марки М10. Их запас мощности гарантирует безопасную работу с гидравликой, которая рассчитана на мощность до 4 тонн.

Вытягивание кузова

Стапель готов к установке. Установите стапель и можно начинать монтаж крепежных устройств, таких как цепи и крепление порогов автомобиля.

Если вы создадите еще одно такое устройство и соедините их балками, то получится подкатной стапель. Его плюсы в том, что он не нуждается в жестком соединении с полом.

Итак, изготовить стапель в гаражных условиях не так уж и сложно. Главное, грамотный расчет и аккуратность в обращении с таким мощным инструментом.

Пошаговая инструкция построения

Постройка любых самодельных конструкций начинается с этапа проектирования. Нужно сделать такой стапель, который удобно использовать

Важно, чтобы он не занимал слишком много места, блокируя свободное перемещение

Вторым пунктом всегда идет создание каркаса конструкции. Последний пункт – установка креплений и устройств для стягивания своими руками.

Чертежи и размеры

Сначала нужно сделать подходящие чертежи. Уже готовые варианты можно найти ниже. Разметка делается согласно размерам транспортного средства. После начинается этап приготовления и подбора инструментов и материалов. Также нам понадобится сделать достаточно большую крепежную систему, которая бы подходила для нашего транспорта. Хорошо будет приготовить ее с возможностью смены высоты.

1. Как только все чертежи будут готовы, а материалы подобраны, можно приступать к работе. Сначала придется удалить влагу с материалов и покрыть их грунтовкой. Можно покрасить их сразу, а можно оставить этот шаг напоследок.
2. Теперь приварить к профилю-основе уголки из металла.
3. Приварить профиль (это будет стойкой). Он закрепляется болтами.
4. Теперь привариваются цепи, крюки и выдвижные приспособления.

Изготовление рамы

Рама отвечает за фиксацию автомобиля. Поэтому нужно быть внимательным при ее создании.

1. Перед созданием рамы необходимо создать наружный каркас. Именно к нему будет монтироваться рама.
2. В качестве материала подойдет металлический профиль. На нем крепится стойка и захваты (они нужны для фиксации порога автомобиля).
3. Теперь делаются пороги. Они создаются из металлических уголков.
4. Пороги устанавливаются на балки, закрепляются болтами.
5. После монтажа придется закрепить все элементы сваркой.

Крепление кузова к стапелю

Для крепления нужны зажимные струбцины. Если их невозможно купить, сделайте самостоятельно. Понадобятся железнодорожные площадки (то, чем рельсы крепят к шпалам). Каждая из площадок разрезается пополам, а на внутреннюю часть наваривается металл. Его нарезают на ромбики, используя болгарку.

С наружной частью не нужно ничего делать. Также к внутренней части приваривается пластина – 4 миллиметра в толщину. Она важна, чтобы зажимное устройство фиксировало порог и не сгибалось в процессе использования.

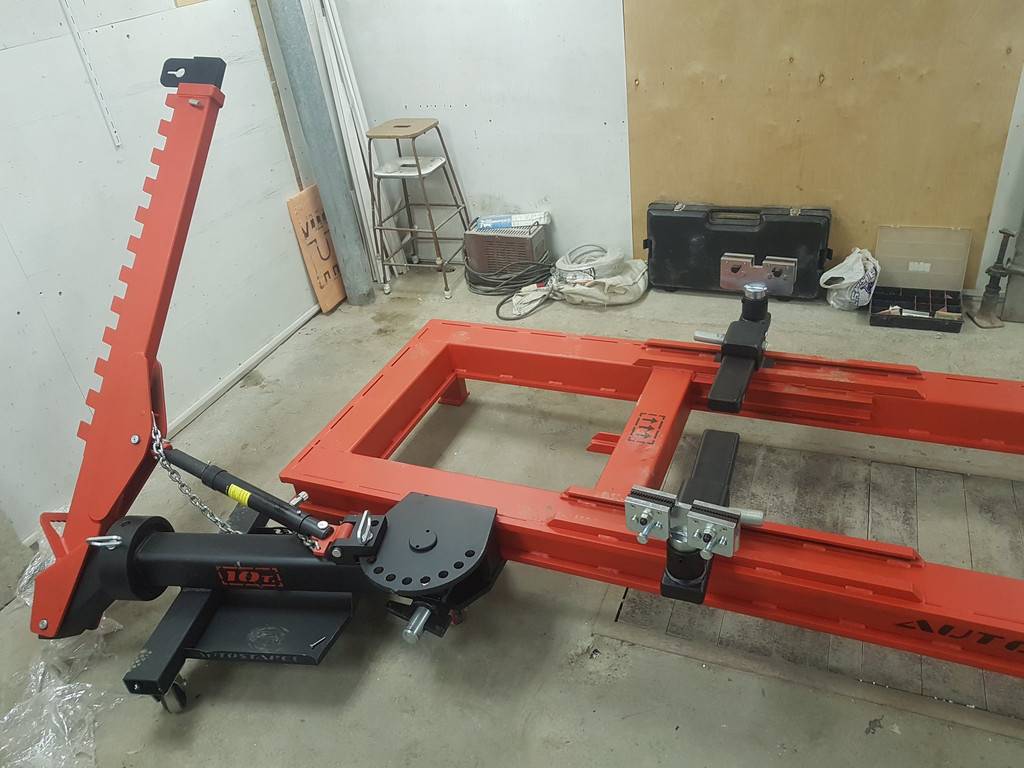

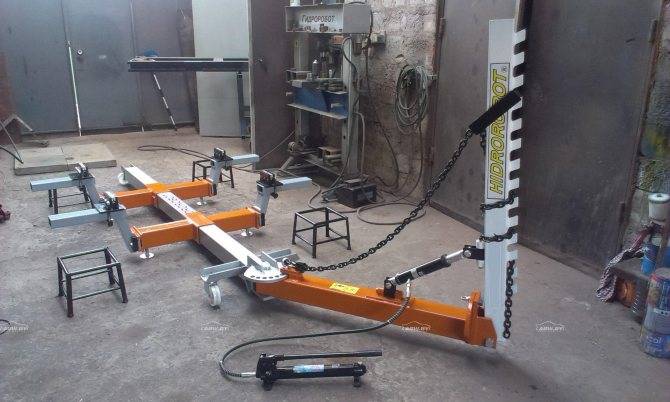

Установка стойки и тянущих устройств

Для стоек и устройств подойдут заводские гидравлические приспособления. Если их невозможно купить, подойдет самодельный механизм. Мощность устройства должна быть от 1 до 2 тонн. Чтобы прикрепить тянущие устройства, нужна накладка. Ее делают из швеллера и устанавливают в каркас стапеля. Чтобы поставить механизм стягивания и цепи в любое место, необходимо проделать отверстия в раме по всему стапелю.

Если стойка сделана самостоятельно, рекомендуется применить башенное устройство. Оно тяжелое, но восстановление машины будет равномерным.

Сделать стапель не так трудно. Если у вас есть базовые знания в строительстве, вы сможете без труда сделать все своими руками. Главное – выбрать правильный материал и сделать правильные чертежи.

Значимость контроля и сохранения геометрии кузова

Так много было сказано о том, что стапели способны восстановить кузовную геометрию. При этом не все до конца понимают, зачем это делать и почему машину нельзя эксплуатировать с какими-либо отклонениями относительно её заводской геометрии.

Геометрией кузова или кузовной геометрией называют точные размеры автотранспортного средства, заданные ещё на этапе производства. К ключевым параметрам относят:

• ширину передней колеи;
• ширину задней колеи;
• длину колёсной базы;
• длину лонжеронов;
• расстояние между лонжеронами.

Кузов состоит из большого количества деталей, которые образуют несущую систему. В процессе обычной эксплуатации детали начинают немного смещаться. Это обусловлено не идеальным состоянием дорожного покрытия, вибрациями, наездами на кочки и ямы, резким вынужденным торможением и пр. Происходит процесс естественного износа, который можно охарактеризовать как усталость металла.

Но при нормальных условиях этот процесс протекает очень медленно. Но бывают ситуации, когда смещение происходит внезапно и резко. Такое возможно при ДТП, серьёзных механических повреждениях, при попадании машины в большую яму на высокой скорости, при столкновениях с препятствиями. В итоге геометрия нарушается, то есть машина уже не соответствует своим заводским стандартам.

В подобных ситуациях помогает качественное восстановление изменённой геометрии кузова автомобиля. Восстановить её можно на стапеле. Такой вид ремонта позволяет после аварий и ДТП восстановить машину и продолжить нормальную эксплуатацию.

Если же проигнорировать необходимость ремонта, это может проявиться в виде следующих проблем:

• плохо закрываются двери;
• неплотно закрывается капот и багажник;
• машина нестабильно ведёт себя на высокой скорости;
• автомобиль заносит, хотя руль стоит прямо;
• авто перестаёт слушаться водителя;
• появляется вибрация;
• постепенно разрушается металл;
• увеличивается нагрузка;
• изнашиваются кузовные элементы и связанные с ним узлы;
• разрушаются крепления.

Насколько всё это опасно, каждый из вас догадывается сам

Потому важно проверять геометрию не только в случае ДТП и разного рода сильных повреждениях, но и после довольно продолжительного срока службы автомобиля

Некоторые автовладельцы с целью профилактики и предотвращения развития проблем проводят диагностику состояния кузова минимум 1 раз в 2 года. Это особенно актуально для тех, кто вынужден передвигаться по плохим дорогам, которые способствуют быстрому износу кузовных элементов, и ускоряет усталость металла.

Кузовные стапели объективно являются порой незаменимым оборудованием в вопросах ремонта автотранспортных средств. Они помогают в восстановлении и продлевают срок службы автомобиля.

Насколько подобная установка нужна в домашних условиях, вопрос крайне спорный. Но каждая автомастерская, которая оказывает услуги по ремонту кузова, просто обязана иметь в своём распоряжении профессиональный и высококачественный стапель.

Этапы изготовления стапеля

Понадобится сварочный аппарат, гидравлическое устройство, болгарка, дрель со свёрлами, краскопульт или малярные кисти. Из материалов необходимо приобрести:

• профильную трубу 40×80 мм (длину подсчитайте в соответствии с чертежом, учитывая и перемычки) толщиной от 4 мм;
• металл для изготовления косынок (толщина 4 мм);
• зажимные устройства (можно купить заводские, но если нет такой возможности, то о том, как их сделать самому, будет описано ниже);
• болты, гайки;
• грунтовку;
• обычную или порошковую краску.

Изготовление рамы

Сначала из профиля сваривается наружный каркас, затем к готовой конструкции присоединяется внутренняя рама. Проваривать необходимо сверху и снизу, переворачивая конструкцию. Не забудьте использовать усилители-косынки по углам конструкции для увеличения её жёсткости. Если у вас есть сомнения в прочности рамы, посередине приварите пару поперечных балок.

Когда каркас будет готов, к нему необходимо прикрепить снизу ножки, чтобы регулировать горизонтальное положение устройства. Для этого можно использовать болты длиной 15 см и гайки на 24, которые привариваются по углам конструкции. Если есть желание, вместо метизов установите колёсики – получится передвижной стапель. Это имеет смысл, если у вас идеально ровный пол или вы поставите конструкцию на рельсы, находящиеся в строго горизонтальном положении.

Читать далее: Балансировка колёс своими руками

Если нет возможности приобрести готовые зажимные струбцины, то их можно сделать самостоятельно из ж/д площадок, посредством которых рельсы крепятся к шпалам. Разрежьте каждую из них пополам и на внутреннюю часть наварите металл, который с помощью болгарки порежьте на ромбики. Наружную сторону оставьте как есть, чтобы при установке на пороги авто их внешняя сторона не повреждалась. Ещё на внутреннюю часть наварите пластину толщиной 4 мм. Это нужно для того, чтобы зажимная часть равномерно фиксировала порог и не перекашивалась.

Сборка рамы выполняется сваркой. То есть навыки работы со сварочным аппаратом необходимы.

Стадии выполнения работ:

• В первую очередь собирается прямоугольник из металлопрофиля расчетной длины и ширины, ровно посередине его нужно укрепить дополнительным профилем. Сборка рамы выполняется так, как посчитает нужным будущий хозяин стапеля. Возможно, он захочет дополнительно укрепить продольные стороны рамы, возможно — поперечные. Какой-то определенной принципиальной позиции по этому вопросу нет.
• Для повышения устойчивости автомобиля на стапеле, в его углах нужно наварить высоты, которые будут препятствовать возможному съезду машины.
• Следующий этап — установка крепежей на продольных сторонах рамы. Крепежи — это зажимы с губками, которые потребуются для надежной фиксации остова автомобиля при воздействии на него нагрузок. Строгого места фиксации крепежей быть не может, они должны иметь возможность передвижения по всей длине рамы. Изготовление зажимов своими руками также возможно, но если они есть в свободной продаже, то особого смысла в этом нет, так как самодельный зажим будет стоить примерно столько же, сколько и заводской.

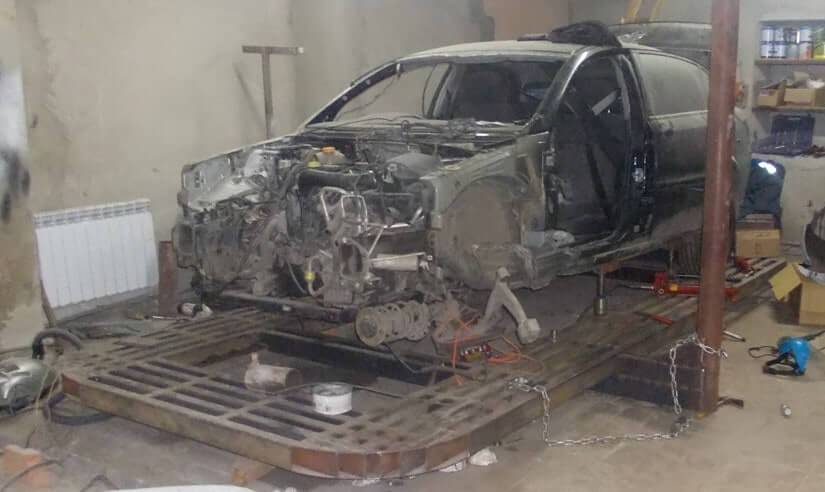

Самодельный стапель

• Далее следуют работы по установке силовой стойки. Силовая стойка — это приспособление в форме перевернутой буквы «Г», которая также должна перемещаться по всей раме и надежно фиксироваться в любом месте. Можно сделать не одну, а две силовые стойки.
• Придание стапелю эстетичного вида. Этот этап заключается в обыкновенной покраске стапеля.
• Ну и в завершении работы самодельный стапель оснащается теми приспособлениями для ремонта, ради использования которых он и создавался: крюками, цепями, гидравликой.

Самодельное оборудование

Создание самодельного стапеля для правки кузова позволит сэкономить деньги, так как они дорогие. При конструировании следует учесть размеры будущего приспособления для ремонта автомобиля и создать чертеж устройства. Его можно заказать у специалистов, или отыскать готовый в интернете. В зависимости от типа вытяжного механизма отличается набор инструментов и материалов, которые понадобятся.

Изготовление передвижного стапеля

Чтобы самому сделать передвижное приспособление для правки кузова потребуется:

1. Из профиля, толщиной более 4 мм, нужно создать раму, с размерами в два раза больше габаритов машины.
2. Конструкция усиливается поперечинами и угловыми элементами. С помощью поперечин будет фиксироваться автомобиль. Также на них закрепляют вытяжные механизмы.
3. Чтобы конструкция стала передвижной, к нижней части прикрепляют четыре колеса.
4. Для получения возможности поднимания авто на раму, конструируют сходни. С одной стороны они будут иметь специальную заглушку, а с другой съемный участок, необходимый для выполнения подъема транспортного средства.
5. Конструкцию оснащают слесарными тисками либо специальными зажимами. Они нужны для осуществления надежной фиксации машины.

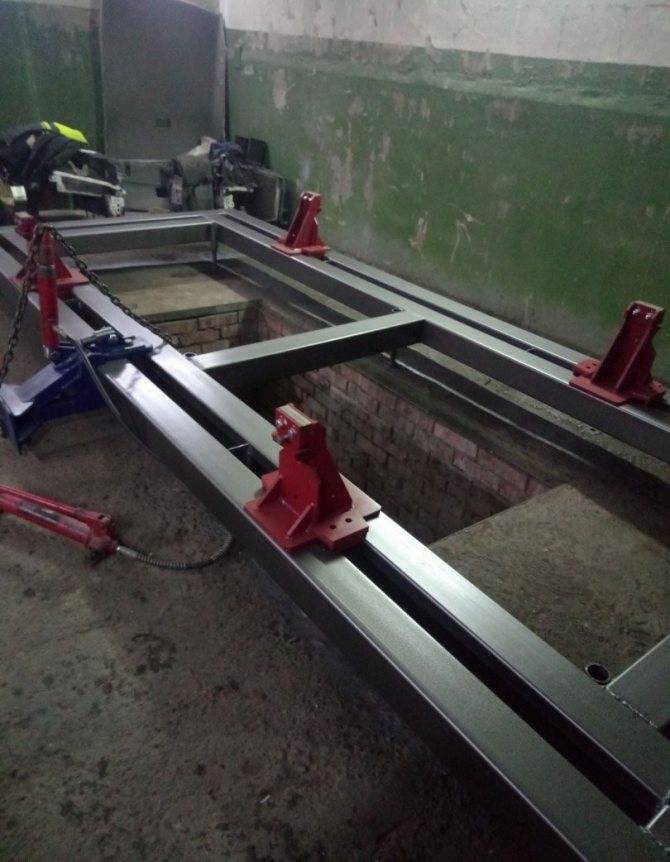

Изготовление стационарного стапеля

При конструировании рихтовочного стенда своими руками, швеллер бетонируют, а также усиливают поперечинами жесткой конструкции. Оптимальным материалом для создания «стационара» является металлический профиль с сечением 40 на 80 мм. Длина определяется в зависимости от габаритов автомобиля.

Далее по периметру рамы устанавливают четыре крепления, которые предназначены для тисков, зажимающих машину. Они двигаются перпендикулярно швеллеру, благодаря чему могут ремонтироваться повреждения любых размеров. Авто устанавливают на стенд для кузовного ремонта с помощью домкрата: сначала поднимают переднюю часть автомобиля, потом заднюю. В гараже или автомастерской потребуется вмонтировать специальные проушины, необходимые для крепления цепи.

Стапель – необходимое оборудование для кузовного ремонта своими руками. Приспособлением устраняют повреждения корпуса авто. При самостоятельном восстановлении корпуса машины, вытяжной механизм также необходим.

Стапель — это специальное устройство (платформа), которое предназначено для кузовного ремонта и восстановления изначальной геометрии кузова с помощью приложения разнонаправленных усилий. Качественный стапель заводского изготовления стоит достаточно дорого и для выполнения немасштабных и редких кузовных работ его приобретение не целесообразно. Сделать его можно и своими руками, причем цена за самодельный стапель будет не такой уж и высокой.

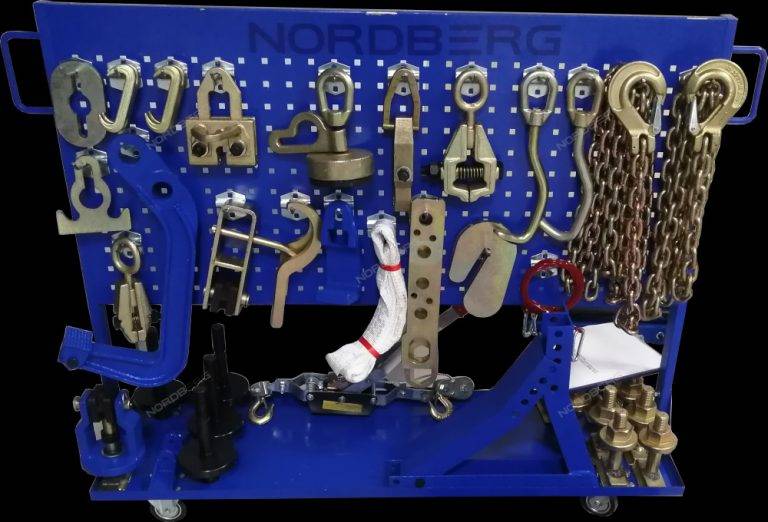

Роль зажимов

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Главная роль зажимов кузовных – создавать тянущие и давящие усилия в процессе вытягивания автомобильного кузова

Если стапель эффективно правит деформации способом вытягивания выбоин кузова, то без особых зажимов он — просто бесполезная штука. И действительно, фиксация и ухват делается при помощи хороших зажимов, как правило, с 4-х сторон. От надежности фиксационного момента зависит практически все. По этой причине для кузовного мастера актуально уметь подбирать правильные зажимы

Главная роль зажимов кузовных – создавать тянущие и давящие усилия в процессе вытягивания автомобильного кузова. Если стапель эффективно правит деформации способом вытягивания выбоин кузова, то без особых зажимов он — просто бесполезная штука. И действительно, фиксация и ухват делается при помощи хороших зажимов, как правило, с 4-х сторон. От надежности фиксационного момента зависит практически все. По этой причине для кузовного мастера актуально уметь подбирать правильные зажимы.

Некоторые стапельные аппараты оснащаются зажимами передвижного типа. Они перемещаются без ограничений, давая легкий доступ ко всем начальным точкам металлического остова, правя его в любом из направлений.

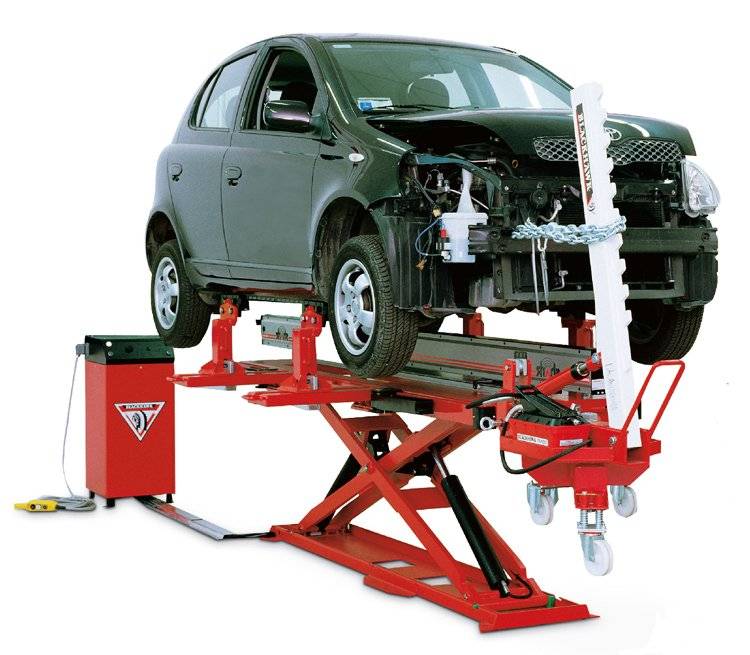

Принцип работы

Как сделать стапель для кузовных работ своими руками

В основном стапели или рихтовочные стенды используются в работе с автотранспортными средствами. С их помощью корректируется кузов машины, которая попала в ДТП, получила разного рода вмятины и дефекты. Используя стапель, можно вытянуть кузов автомобиля и вернуть его заводские параметры.

Для понимания сути и всех особенностей стапеля следует рассмотреть принцип его работы.

1. Перед тем как специалисты вытягивают кузов автомобиля на соответствующем стапеле, они определяют степень и характер повреждений, составляют перечень необходимых работ.
2. Когда предварительная диагностика завершена, машину устанавливают на специальную площадку, где в раме автомобиль прочно фиксируется, чтобы затем вытянуть.
3. Используя предусмотренные на рихтовочном стенде цепи, захваты и измерительные приборы, автотранспорт определяет участок, на котором будут проводиться дальнейшие восстановительные работы.
4. Затем стапель создаёт усилие, контролируемое оператором. Устройство может растягивать или же сжимать металл в разных направлениях, чтобы вернуть ему прежнюю форму, то есть геометрию.
5. Измерительные приборы и возможность моделирования ударов в обратном порядке кузов получает свои прежние формы. При этом структура самого металла практически не повреждается.

Важно учесть тот факт, что существуют разные виды стапелей, принцип работы которых несколько отличается друг от друга. Но все они объединены одной общей задачей. Все разновидности рихтовочных стендов предназначены для вытягивания впадин и втягивания выпуклых элементов кузова с целью возвращения первоначального вида металла

При этом ключевым аспектом является возможность предотвращения повреждений иных деталей

Все разновидности рихтовочных стендов предназначены для вытягивания впадин и втягивания выпуклых элементов кузова с целью возвращения первоначального вида металла. При этом ключевым аспектом является возможность предотвращения повреждений иных деталей.

Стапели способны воздействовать только на определённые точки и зоны, в которых образовались повреждения. Тем самым целый металл, не пострадавший в результате ДТП, не затрагивается. Существуют определённые ситуации, обусловленные полученными повреждениями кузова, когда единственным решением выступает применение стапеля.

Если правильно управлять оборудование, грамотно распоряжаться всеми его возможностями, результат восстановления превосходит самые смелые ожидания. После реставрации восстановленный участок кузова ничем не будет отличаться от остальных элементов. Плюс может даже не потребоваться восстановление лакокрасочного слоя. Но это уже напрямую зависит от характера повреждений.

Необходимо понимать, что некоторые аварии, столкновения и ДТП заканчиваются крайне печальными для целостности кузова последствиями. Не со всеми из них даже самые современные и функциональные стапели могут справиться. Для этого проводится предварительная оценка состояния. Мастер определяет, насколько реально восстановить кузов при его нынешнем состоянии, и не повлечёт ли за собой растягивание или сжатие окончательное разрушение кузова транспортного средства.

Несмотря на объективные преимущества стапеля как средства для восстановления кузова автомобиля, большую роль в качестве выполненной работы играет квалификация и опыт мастера, занимающегося реставрацией

Потому важно выбрать не просто автосервис, где присутствует стапель, но и где работают хорошие специалисты в этой области. Экономить на такой услуге не стоит, если действительно рассчитываете вернуть к жизни свой автомобиль

Окончание работ по изготовлению

Изготовляя стапель своими руками, нужно помнить о том, что на стойки для лучшего сцепления необходимо будет сделать специальные насечки или же приварить гайки. Для крепления элементов рамы необходимо применять гайки и болты с мелкой резьбой. При этом опытные автолюбители советуют брать такие крепежи из ремкомплектов от иномарок.

Работая с гидравликой, имеющей мощность около четырех тонн, стоит использовать болты М10. Именно они позволяют четко зафиксировать стойки на балке и в дальнейшем выдерживать указанную нагрузку.

Смонтировав устройство, обязательно покрасьте его для защиты от коррозии, ведь устанавливаться оно будет в помещении с повышенной влажностью. Для этого необходимо металл зачистить от ржавчины и покрыть его грунтовкой. После этого следует покрасить раму при помощи пульверизатора.

После покраски рама монтируется на место эксплуатации. Место монтажа нужно подготовить заранее, при этом, если планируется производить более широкий круг кузовных работ, имеет смысл изготовить и установить еще один самодельный стапель, укрепленный на поворотной колонне.

Какие бы золотые руки у вас не были, но чтобы рихтовать кузов одних рук будет мало, здесь нужны специальные приспособления. Для того чтобы хорошо восстановить кузов после ДТП не обойтись без стапеля.

Его функция – прочно фиксировать автомобиль в процессе сжатия или растягивания кузова. Стапеля по своей конструкции бывают разные, но их можно объединить на три вида: рамные (в виде железной рамы), платформенные (для работы посложнее) и напольные (эти уже многофункциональные, передвижные, профессиональные).

Кому действительно нужен стапель, а купить его нет возможности предлагаю сделать стапель для кузовного ремонта своими руками а в этом я вам помогу.

Перед тем как начать делать стапель я хорошо прозондировал почву, перечитал много статей и пересмотрел не одно видео, чертежи в интернете.

Мы сделаем рихтовочную раму по принципу работы автомобиля. Рама под авто в форме прямоугольника, к коробам со всех четырех сторон крепятся крепления, они будут выходить на задней части подъёмной платформы, благодаря этому она будет мобильной.

Первым делом измеряем длину от переднего колеса до задней части. По ширине рама должна проходить между колесами. При помощи сварочного аппарата привариваем две металлические трехметровые палки и две палки по 800 мм. Чтобы избежать перекосов, разложим все на ровной поверхности.

Для того чтобы рама получилась ровной, без перекосов, все стороны перепроверяем при помощи уровня. Каркас также должен быть ровным, его проверяем при помощи рулетки, измеряя по диагонали от одного угла к другому накрест, размер должен совпасть.

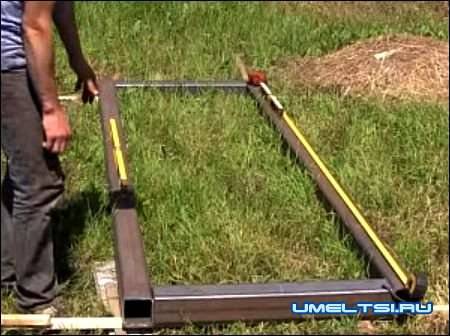

Аккуратненько чтобы не было бугров на стыке, в форме прямоугольника свариваем каркас.

К каждому углу приварим косынки диаметр которых 7мм.

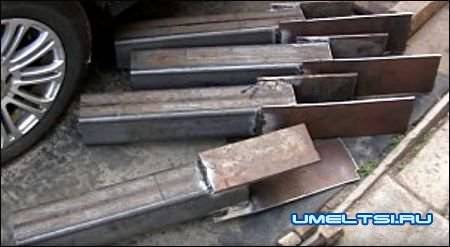

Приварим лапы. Для этого нам понадобятся заготовки: 4 металлических трубы по 550мм и 4 металлических полоски по 10мм.

Когда все детали будут готовы приварим их.

Лапу нужно варить так чтобы она была вставной, поэтому варим ее с полосами по обе стороны. Саму же лапу к каркасу не привариваем. К основе плотно приварим уголки из прочного металла, с другой стороны их приварим к лапе, так лапа не будет сдвигается в бока. Таким же образом привариваем оставшиеся три лапы. Далее перейдем к сверлильному станку.

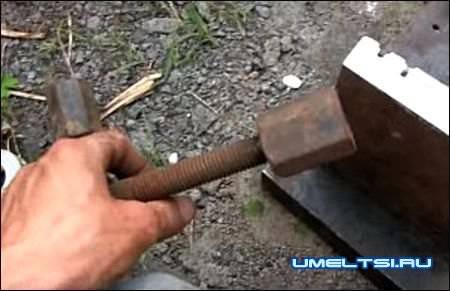

Для стяжного механизма нужно сделать отверстия. Делаем колонки диаметром 30мм, шириной 150мм соответственно чертежам и зажимаем их под короб.

Болты такой конструкции должны выдерживать 10 тонн.

Соответственно схеме собираем базовую плату.

Заготовки базовых и средней плит готовы, теперь переходим к сверлению, также соответственно данной схеме. При сверлении не забывайте поливать сверло водой, чтобы оно не перегрелось и не затупилось.

Когда закончим сверлить заготовки, займемся нанесением рубцов и вырезанием канавок как на чертеже.

Все готовые заготовки собираем в единое целое и свариваем друг с другом. Вот что получается.

Делаем идентично все четыре стороны. На прямоугольною основу монтируем лапы. Затем ставим наш самодельный стапель под машину при помощи домкрата поднимаем ее и подгоняем лапы под пороги авто, Далее медленно опускаем авто на зажимы — затягиваем. И так остальные три стороны.Убираем домкраты, и машина стоит на стапеле, сделанном своими руками.

С тыльной стороны монтируем рычаг.

Установить рычаг можно под любым углом. Сверлим отверстия для крепления рычага.

Для зажима на натяжитель использовали швеллер.

Тянущий элемент находится в разных углах, чтобы ввинтить болт мы перепроверим отверстия на плитах и в трубе.

Для чего нужно сохранять базовую геометрию основания кузова

Достаточно часто бываю ситуации когда водители автомобиля обращаются в автосервисные центры для того чтобы исправить деформации основания кузова разного вида и типа сложности, появившиеся после:

• наезда на разные препятствия;
• столкновения с другими автомобилями;
• после того как автомобиль перевернулся.

Искажение базовой геометрии кузова возможно выявить, проведя замеры кузова по основным контрольным точкам геометрии кузова, точные координаты которых указаны в специально приложенной документации по техническим характеристикам автомобиля. После проведения измерений, определяется несоответствие нормальным значениям, указанным в документах, величин, заключается вывод о том, что кузов перекошен и требует рихтовки.

Восстановление кузова авто

Для того чтобы исправить появившиеся деформации кузова, необходимо применить определенно направленное усилие к самому металлу. Именно для этих целей стапель оборудован специальными гидравлическими приводами, а также разнообразными приспособами для закрепления одной части кузова и дополнительного закрепления остальных частей. Делая вывод из того что, каждый автомобиль деформируется в разной степени, стоит считать каждый вид деформации уникальным по-своему, требующий кузовного ремонта разнообразного уровня сложности. Именно для этих целей существует достаточно большое количество разновидностей стапельных устройств, способных помочь выполнять ремонтные работы, а также правки дефектов кузова с разными уровнями сложности.

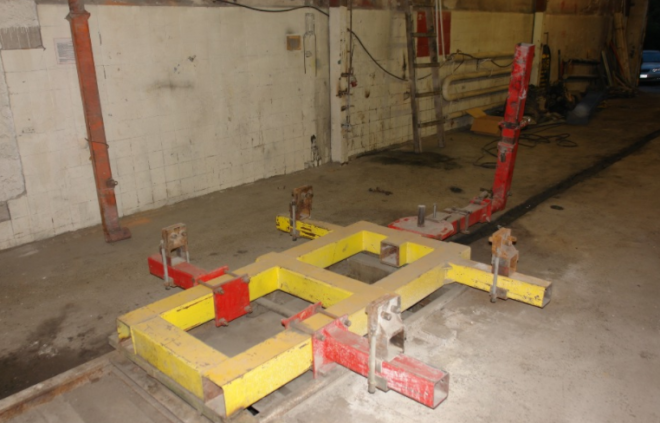

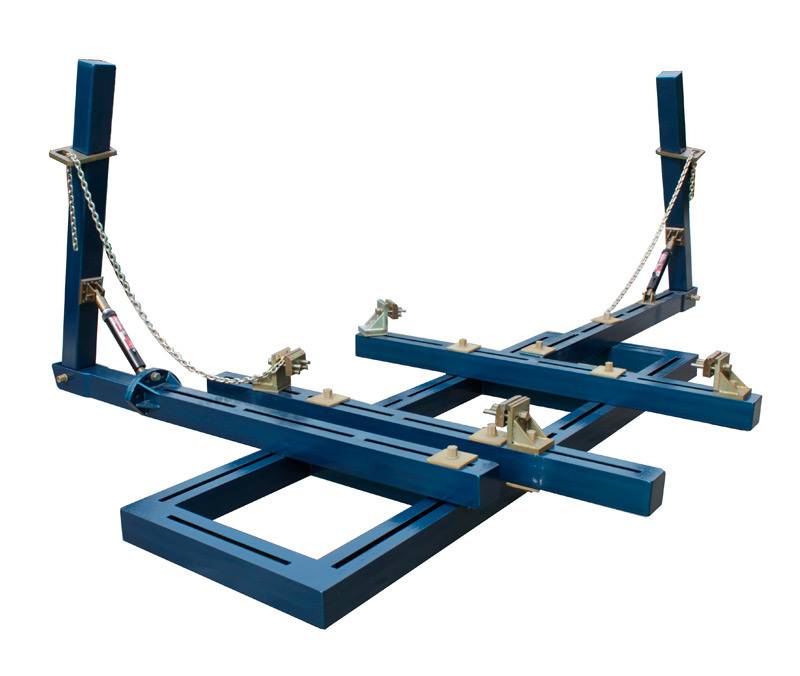

Порядок изготовления рамного стапеля

Для начала следует сделать своими руками чертеж. Это совсем несложно, если ориентироваться на уже существующие примеры. При построении простейшего чертежа стапеля для ремонта кузова нужно учитывать не только допустимые размеры будущей конструкции, но еще и учесть расположение некоторых крепежных деталей и фиксаторов.

Работа начинается со сборки основного каркаса стапеля. Для этого необходимо сначала усилить как продольный, так и поперечный профиль. Как раз здесь и понадобятся куски толстого ненужного металла. Их просто следует хорошо приварить к концам профилей, за счет чего рейки будут в этих частях несколько толще.

К профилю, который будет служить в качестве поперечной балки, необходимо сразу приварить уголки, а в них просверлить отверстия для болтов. Нужно постараться сделать все максимально ровно, чтобы потом не возникало никаких перекосов. Параметры для таких отверстий подбираются в каждом случае индивидуально, что в большей степени зависит от марки и габаритов имеющегося автомобиля.

Продольный профиль также следует усилить и уголками с отверстиями для болтов и кусочками отработанного металла

При этом важно, чтобы высота стойки оставалась на уровне 25 см. Это самый удобный параметр для последующего ремонта кузова. Теперь следует все части для стапеля почистить металлической щеткой, покрыть грунтовкой и покрасить масляной краской

Такие мероприятия надежно защитят приспособление в будущем от коррозии и порчи, стапель в результате будет служить много лет

Теперь следует все части для стапеля почистить металлической щеткой, покрыть грунтовкой и покрасить масляной краской. Такие мероприятия надежно защитят приспособление в будущем от коррозии и порчи, стапель в результате будет служить много лет.

Теперь необходимо основной каркас стапеля собрать. Для этого сначала соединяются между собой посредством болтов и гаек поперечные и продольные планки, а потом поверх такой горизонтальной конструкции устанавливаются и стойки. Для их фиксации лучше всего подойдут болты типа М4. Они смогут выдержать практически любую тягу.

Теперь необходимо сделанную таким способом конструкцию установить на постоянное место в гараже

Очень важно, чтобы она не шаталась. При этом также необходимо учитывать, что автомобиль должен входить на стапель свободно, без каких-либо проблем и ограничений. Целесообразно, если стапель не стоит на поверхности ровно, приварить к низу каркаса в нужных местах небольшие тонкие кусочки металла

Ведь что-то подкладывать под механизм бесполезно, т. к. это результата не даст

Целесообразно, если стапель не стоит на поверхности ровно, приварить к низу каркаса в нужных местах небольшие тонкие кусочки металла. Ведь что-то подкладывать под механизм бесполезно, т. к. это результата не даст.

Напоследок в заранее намеченных по чертежу местах следует надежно укрепить все необходимые захваты и цепь. После того как конструкция будет еще раз проверена на прочность, если она стоит ровно, можно смело приступать к ремонту кузова автомобиля.

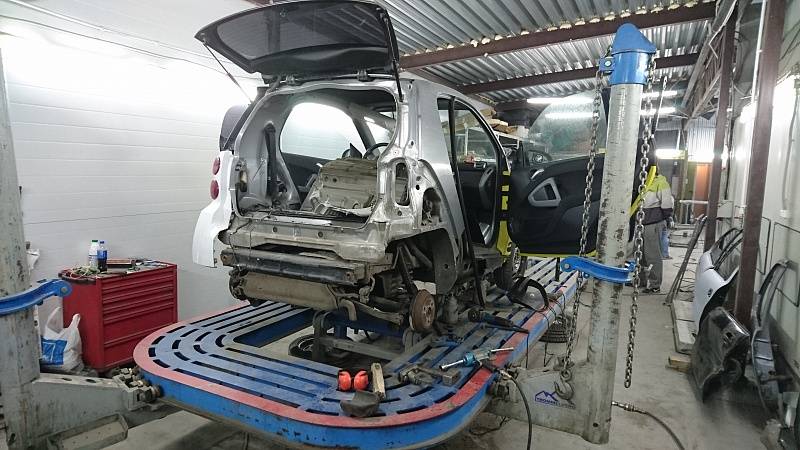

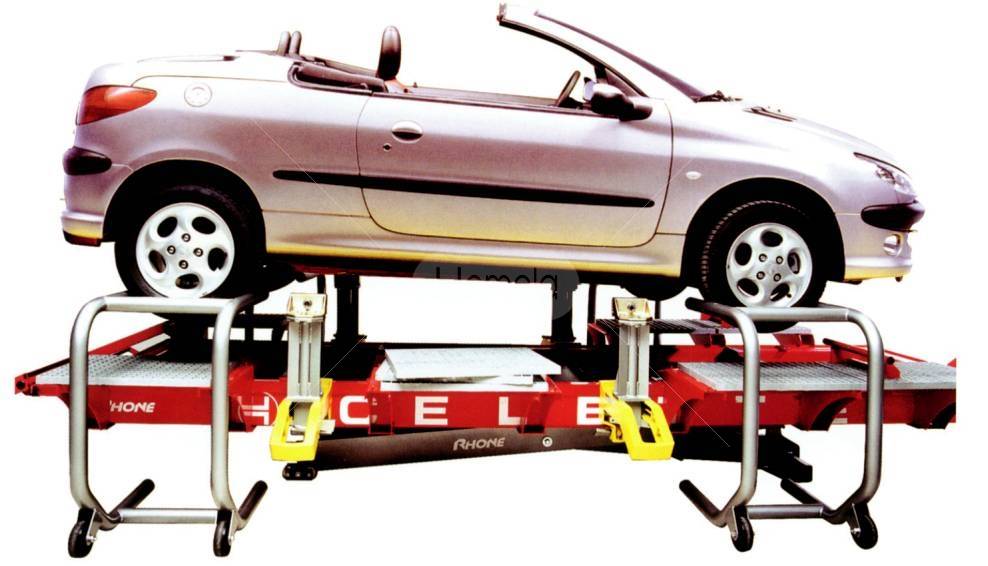

Платформенные устройства

Подобные приспособления, как правило, используются для сложного ремонта. Это металлическая платформа с расположенной на ней надежной системой зажимов и креплений. Такие стапели могут иметь несколько силовых башен. Зачастую к ним прикрепляется ножничный подъемник.

Платформенные устройства более универсальны, чем рамные аналоги. Но по принципу действия они похожи: основной их частью является гидравлическое устройство. Такие стапели подходят для разных типов кузовного ремонта

Особенно ценно, что деформированный фрагмент на них можно вытягивать во всех направлениях. Кроме того, надежная система креплений расширяет спектр ремонтных работ. Минусом подобных устройств является их большой размер.
