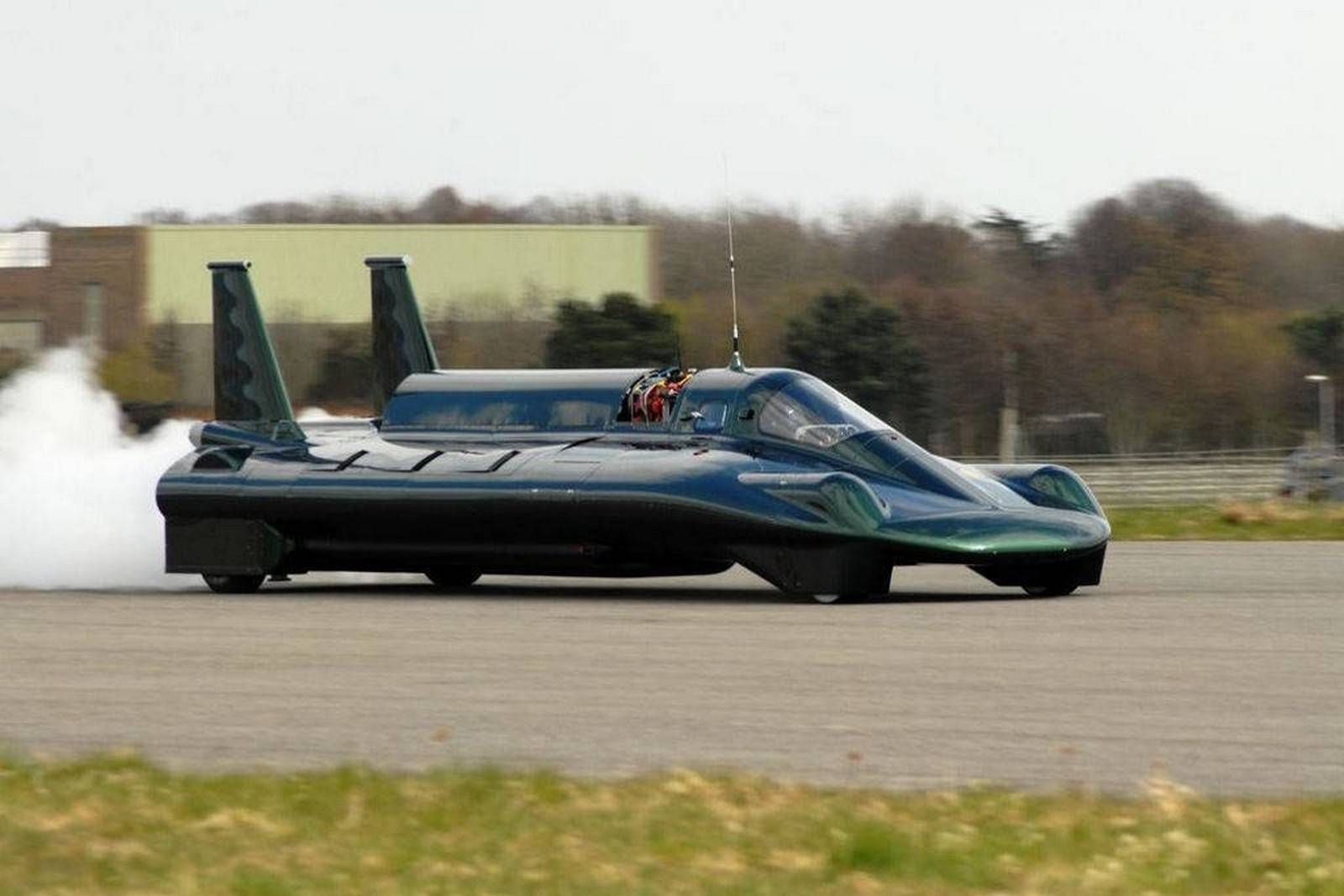

Топи, ребята! Пять недавних автомобилей с паровым двигателем

Процесс развития особи, ее роста, климатической адаптации и приспособления к изменчивым условиям окружающей среды ученые зовут эволюцией. Но подобные процессы происходят повсеместно и в любой области. Если переложить их на язык железа и нефти, получим «технологический прогресс», IT-сфера порадует «цифровой революцией» и так далее. Любое развитие накладывает свой отпечаток на всех. Архаичные рудименты, отработавшие свое, присущи как человеку, так и машине. К примеру, «зубы мудрости», аппендикс, копчик, все еще находящиеся в нас, давно утратили свои первоначальные функции. Один же из рудиментов автомобиля – паровой двигатель. Но если ты, читатель, представляешь себе таковой в виде нелепого монструозного чайника на колесах, то будешь удивлен, насколько «дедушка всех авто» изменился с 1769 года! Ведь «паромобили» по-прежнему существуют, и даже способны кое-чем удивить!

Великолепный Doble

Н а самом деле это относится не столько к автомобильной марке, сколько к людям, ее учредившим. Братьям Добл, Абнеру и Джону, уже в 1910 году удалось совместить древнюю технологию с передовыми стилистическими решениями. Впрочем, технологию эту им тоже пришлось изрядно улучшить. Джон сделал это во время обучения в Массачусетском технологическом – уже тогда талантливый инженер мог позволить себе содержать персональную мастерскую, в которой протестировал уникальный конденсатор собственной разработки. Устройство предназначалось для конденсации отработанного пара и было сделано в виде сотового радиатора. С таким новшеством прототип на 90 литрах воды проезжал до 2 000 километров, превысив стандартный пробег «паромобиля» почти в 20 раз!

Для своего времени это была сенсация. После шумихи в прессе братья тут же обзавелись инвесторами, чьих средств оказалось достаточно, чтобы учредить компанию General Engineering с уставным капиталом в $200 тысяч. Там велись все дальнейшие разработки и усовершенствования автомобилей на пару.

Для концепта Нью-Йоркского автосалона 1917 года Джон Добл, самый головастый участник предприятия, придумал систему электрического зажигания, в которой керосин под давлением проходил через карбюратор и поджигался запальной свечой.

Затем горящая смесь поступала в камеру сгорания, где и нагревала воду в котле. Процесс запускался одним нажатием кнопки, а чтобы достичь нужного уровня давления пара и тронуть машину с места, двигателю хватало лишь 90 секунд! Все эти мифические характеристики сделали паромобиль Доблов едва ли не самой яркой премьерой – уже к концу года в General Engineering поступило более 5 тысяч заказов от покупателей. Если бы не Первая мировая, лишившая компанию железа, кто знает, на чем бы мы передвигались сейчас…

В 1921 году Джон умирает после тяжелой болезни. Однако на его место приходят сразу два других брата – семейство Доблов оказалось необычайно большим. Вскоре Абнер, Билл и Уоренн создают новый бренд, теперь уже имени себя – Doble Steam Motors, и анонсируют усовершенствованный проект – паромобиль Model E. Через три года команда вновь отправляется в Нью-Йорк, на зимнюю выставку, где демонстрирует всем необычайный эксперимент: машина Доблов всю ночь стоит в неотапливаемом гараже, а затем еще час находится на улице, где мороз крепчает сильнее. Затем на глазах у специалистов зажигание активируется, двигатель заводится, и спустя 23 секунды машина может ехать.

Предельная скорость Model E тогда составила 160 км/ч, а до сотни она разогналась всего за 8 секунд! Это произошло благодаря новому четырехцилиндровому мотору, в коем пар сначала доставлялся в два цилиндра высокого давления, а остаточную энергию получали два цилиндра низкого давления, отправлявшие «пустой» пар в конденсатор. Эврика, не иначе!

Паровые двигатели современности

В начале 20-го века актуальность паровых машин начала падать. Одной из немногих компаний, которые продолжили выпуск декоративных мини-двигателей, стала британская фирма Mamod, которая позволяет приобрести образец подобной техники даже сегодня. Но стоимость таких паровых двигателей легко переваливает за две сотни фунтов стерлингов, что не так и мало для безделушки на пару вечеров. Тем более для тех, кто любит собирать всяческие механизмы самостоятельно, гораздо интереснее создать простой паровой двигатель своими руками.

Очень простое. Огонь нагревает котел с водой. Под действием температуры вода превращается в пар, который толкает поршень. Пока в емкости есть вода, соединенный с поршнем маховик будет вращаться. Это стандартная схема строения парового двигателя. Но можно собрать модель и совершенно другой комплектации.

Что же, перейдем от теоретической части к более увлекательным вещам. Если вам интересно делать что-то своими руками, и вас удивляют столь экзотичные машины, то эта статья именно для вас, в ней мы с радостью расскажем о различных способах того, как собрать двигатель своими руками паровой. При этом сам процесс создания механизма дарит радость не меньшую, чем его запуск.

Правила эксплуатации автомобилей с паровым двигателем

Паровая установка может напрямую соединяться с приводным устройством трансмиссии машины, и с началом ее работы машина приходит в движение. Но с целью повышения кпд специалисты рекомендуют использовать механику сцепления. Это удобно при буксировочных работах и разных проверочных действиях.

В процессе движения механик, учитывая обстановку, может изменить скорость, манипулируя мощностью парового поршня. Это можно выполнить, дросселируя пар клапаном, или изменять подачу пара кулисным устройством. На практике лучше использовать первый вариант, так как действия напоминают работу педалью газа, но более экономичный способ – задействование кулисного механизма.

Для непродолжительных остановок водитель притормаживает и кулисой останавливает работу агрегата. Для длительной стоянки отключается электрическая схема, обесточивающая воздуходувку и топливный насос.

Что питало старинный паровой двигатель?

Требуется энергия, чтобы делать абсолютно все, о чем вы только можете подумать: кататься на скейтборде, летать на самолете, ходить в магазины или водить машину по улице. Большая часть энергии, которую мы используем для транспортировки сегодня, поступает из нефти, но это было не всегда так. До начала 20-го века уголь был любимым топливом в мире, и он приводил в движение все: от поездов и кораблей до злополучных паровых самолетов, изобретенных американским ученым Сэмюэлем П. Лэнгли, ранним конкурентом братьев Райт. Что такого особенного в угле? Внутри Земли его много, поэтому он был относительно недорогим и широко доступным.

Уголь является органическим химическим веществом, что означает, что он основан на элементе углерода. Уголь образуется в течение миллионов лет, когда останки мертвых растений закапывают под камнями, сжимают под давлением и варят под действием внутреннего тепла Земли. Вот почему это называется ископаемое топливо. Комки угля – это действительно комки энергии. Углерод внутри них связан с атомами водорода и кислорода соединениями, называемыми химическими связями. Когда мы сжигаем уголь на огне, связи распадаются, и энергия выделяется в форме тепла.

Уголь содержит примерно вдвое меньше энергии на килограмм, чем более чистое ископаемое топливо, такое как бензин, дизельное топливо и керосин – и это одна из причин, по которой паровые двигатели должны сжигать так много.

Современный мир заставляет многих изобретателей снова возвращаться к идее применения паровой установки в средствах, предназначенных для перемещения. В машинах есть возможность использовать несколько вариантов силовых агрегатов, работающих на пару.

Шатун треугольника

Шатун треугольника делается похожим способом, только с одной стороны будет кусок спицы, а с другой трубка. Длина шатуна 75 мм.

Треугольник и золотник

Паровой котёл

Паровым котлом будет служить банка из под оливок с запаянной крышкой. Также я впаял гайку, чтобы через неё можно было заливать воду и герметично закручивать болтом. Также припаял трубку к крышке.Вот фото:

Фото двигателя в сборе

Собираем двигатель на деревянной платформе, размещая каждый элемент на подпорке

Видео работы парового двигателя

Версия 2.0

Косметическая доработка двигателя. Бак теперь имеет свою собственную деревянную площадку и блюдце для таблетки сухого горючего. Все детали покрашены в красивые цвета. Кстати в качестве источника тепла лучше всего использовать самодельную

Мини-сопла

Далее нужно взять кусок медной трубки длиной 15-20 см

Важно, чтобы внутри она была полой, так как это будет наш главный механизм приведения конструкции в движение. Центральную часть трубки оборачивают вокруг карандаша 2 или 3 раза, так, чтобы получилась небольшая спираль

Теперь необходимо разместить этот элемент так, чтобы изогнутое место размещалось непосредственно над фитилем свечки. Для этого придаем трубке формы буквы «М». При этом выводим участки, которые опускаются вниз, через проделанные отверстия в банке. Таким образом, медная трубка жестко фиксируется над фитилем, а ее края являются своеобразными соплами. Для того чтобы конструкция могла вращаться, необходимо отогнуть противоположные концы «М-элемента» на 90 градусов в разные стороны. Конструкция парового двигателя готова.

Бог Кецалькоатль – пернатый змей. Храм Кецалькоатля

7 Чудес света современного мира

Пожалуй нет такого человека, который бы никогда не слышал о Египетских пирамидах, Колоссе Родосском, Висячих садах Вавилона или храме Артемиды в…

Правительственное метро в Москве

Голландский архитектор Рейнир де Грааф предложил рассекретить предположительно существующую ветку правительственного Метро-2. По замыслу архитектора, поскольку эта линия не связана…

Тайна дельфинов. Программа “Галилей”

Каково же было изумление ученых, когда чувствительные радиодетекторы космической станции уловили движение подо льдом спутника Юпитера. При этом звуковые приборы…

Промышленный термоядерный реактор

Скромная канадская компания General Fusion приступила к созданию первого в мире коммерческого термоядерного реактора, испытательный запуск которого планирует осуществить в…

Гормоны человека

Понятие «гормоны» в настоящее время стало объектом пристального внимания исследователей. Постоянно появляются новости о значении какого-то из них в…

Святой Грааль

Святой Грааль — загадочный христианский артефакт, обретённый и утерянный. Слова «Святой Грааль» часто используются в переносном смысле как обозначение какой-либо…

Ядерная крылатая ракета Буревестник – характеристики и перспективы

Зачастую при упоминании “паровых двигателей” на ум приходят паровозы или автомобили Стэнли Стимер, но применение этих механизмов не ограничивается перевозками. Паровые двигатели, которые впервые были созданы в примитивном виде около двух тысячелетий назад, за последние три столетия стали крупнейшими источниками электропитания, а сегодня паровые турбины производят около 80 процентов мировой электроэнергии. Чтобы глубже понять природу физических сил, на основе которых работает такой механизм, мы рекомендуем вам сделать свой собственный паровой двигатель из обычных материалов, воспользовавшись одним из предложенных здесь способов! Для начала переходите к Шагу 1.

Емкость для воды

Теперь необходимо взять еще одну банку из-под краски, но уже меньшего размера. В центре ее крышки сверлят отверстие диаметром в 1 см. Сбоку банки проделывают еще два отверстия — одно почти у дна, второе — выше, у самой крышки.

Берут два корка, в центре которых проделывают отверстие с диаметров медной трубки. В один корок вставляют 25 см пластиковой трубы, в другой — 10 см, так, чтобы их край едва выглядывал из пробок. В нижнее отверстие малой банки вставляют корок с длинной трубкой, в верхнее – более короткую трубку. Меньшую банку размещаем на большой банке краски так, чтобы отверстие на дне было на противоположной стороне от вентиляционных проходов большой банки.

Модель парового двигателя

Звучит важно. На самом деле — забавная штучка

Вот видео работы нашей паровой турбины (39 секунд).

Катя все спрашивала: «А когда она полетит?» Видимо, ей колесо напоминало винт от вертолета. Да и мне эта штука напоминает космический корабль из кинофильма «Кин-дза-дза». Пепелац

Принцип работы паровой турбины практически такой же как у чайника — из-за горения топлива в топке вода в резервуаре закипает, образуется пар, который под давлением вырывается через узенькую трубочку и крутит колесо укрепленной над трубочкой турбины. Энергию вращения турбины можно использовать для получения электричества. Именно так и делают на различного рода электростанциях — тепловых, геотермальных, ядерных. С помощью паровых турбин получается 86% электроэнергии в мире!

Схема работы модели паровой турбины. Рисовал Витя

Дальше мастер-класс по созданию парового двигателя:)

Для паровой турбины нам понадобится:

2 жестяных банки (у нас они были от сгущенки). Одна из них обязательно должна быть еще не открытая, потому что мы будем открывать ее особым способом!
Тонкая трубка или стальной стержень, в котором надо будет просверлить отверстие.
Гайка, шуруп, длинный гвоздь, 2 пластмассовых дюбеля
Сухой спирт, вода.

Сначала рисуем эскиз. Примерно так:

Эскиз модели

Когда все детали продуманы, приступаем к изготовлению. Самый интересный этап: берем целую банку, и в ее крышке пробиваем два диаметрально противоположных отверстия. Через них надо будет вылить содержимое банки. Так как у нас там была сгущенка, Витя очень быстро справился с заданием опустошить банку Банку моем. Наш резервуар для воды готов.

Подготавливаем консервную банку

Вторую банку можно открывать как обычно, мы все равно будем разрезать ее пополам. Из нижней половины будем делать топку. Ножницами по металлу прорезаем отверстие для того, чтобы класть туда топливо. По окружности шилом делаем ряд отверстий, чтобы улучшить доступ кислорода (мы сначала не сделали, и огонь плохо разгорался).

Так выглядит топка паровой турбины

Из оставшихся от второй банки кусков жести надо вырезать колесо-крыльчатку для турбины и ушки-держалки для него. Этим занялся Витя.

Вырезание крыльчатки и держателей для нее

После этого все детали нужно припаять к резервуару. Тут уж Антон Вите помог. Сначала по окружности к дну резервуара надо припаять топку.

С помощью тонкого сверлышка Антон сверлит отверстие в металлическом стержне. А потом припаивает все детали модели.

Затем, к верху резервуара нужно припаять сверху на одно отверстие гайку. Это будет отверстие для наливания воды. Мы его будем закручивать шурупом, чтобы пар выходил только через второе отверстие. А на второе отверстие нужно припаять узкую трубочку и ушки для установки турбины

Модель паровой турбины. Вид сверху без крыльчатки

Подготовленная к установке крыльчатка турбины

С помощью длинного гвоздя устанавливаем турбину на место. Чтобы во время вращения она не съезжала, мы ее зафиксировали кусочками пластикового дюбеля.

Модель паровой турбины с установленной крыльчаткой

Все готово, можно наливать воду (не очень много, примерно 1/3 банки, чтобы закипала скорее), закручивать шуруп, класть в топку сухой спирт и поджигать. Как только вода закипит (где-то минут 3-5), пойдет пар и колесико закрутится.

Модель паровой турбины в действии

Мы не делали ничего, чтобы гасить огонь — таблетки сухого спирта как раз хватает на то, чтобы налюбоваться вращением. Только будьте осторожны — помните, что в банке кипящая вода, а снизу открытый огонь! Используйте прихватки и подставку для горячего из невоспламеняющихся материалов.

Общий вид паровой турбины

А тут можно посмотреть еще всякие научно-технические самоделки, которые делал Витя сам или с помощью Антона: Макет космического аппарата , Пищалка, Модель электрического мотора, Фонарик-пчелка, Прибор для проверки твердости руки, Радистский (телеграфный) ключ, Робот-мышь, Робот-паук, Водяная ракета, Светофор, Перископ.

А этот пост я добавляю в галерею «Мир мальчишек» в блог Женя Ясной

голоса

Рейтинг статьи

Результат

В итоге должна получиться следующая конструкция. В малую банку заливается вода, которая через отверстие в дне вытекает в медную трубку. Под спиралью разжигается огонь, который нагревает медную емкость. Горячий пар поднимается по трубке вверх.

Для того чтобы механизм получился завершенным, необходимо присоединить к верхнему концу медной трубки поршень и маховик. В итоге тепловая энергия горения будет преобразовываться в механические силы вращения колеса. Существует огромное количество различных схем для создания такого двигателя внешнего сгорания, но во всех них всегда задействованы два элемента – огонь и вода.

Кроме такой конструкции, можно собрать паровой но это материал для совершенно отдельной статьи.

Паровой двигатель

Сложность изготовления: ★★★★☆

Время изготовления: Один день

Подручные материалы: ████████░░ 80%

В этой статье я расскажу вам о том, как сделать паровой двигатель своими руками. Двигатель будет небольшой, однопоршневой с золотником. Мощности вполне хватит, чтобы вращать ротор небольшого генератора и использовать этот двигатель в качестве автономного источника электричества в походах.

Телескопическая антенна (можно снять со старого телевизора или радиоприёмника), диаметр самой толстой трубки должен составлять не менее 8 мм
Маленькая трубка для поршневой пары (магазин сантехники).
Медная проволока с диаметром около 1,5 мм (можно найти в катушке трансформатора или радиомагазине).
Болты, гайки, шурупы
Свинец (в рыболовном магазине или найти в старом автомобильном аккумуляторе). Он нужен, чтобы отлить маховик в форме. Я нашёл готовый маховик, но вам этот пункт может пригодиться.
Деревянные бруски.
Спицы для велосипедных колёс
Подставка (в моём случае из листа текстолита толщиной 5 мм, но подойдёт и фанера).
Деревянные бруски (куски досок)
Банка из под оливок
Трубка

Суперклей, холодная сварка, эпоксидная смола (стройрынок).
Наждак
Дрель
Паяльник
Ножовка

Схема двигателя

Цилиндр и золотниковая трубка.

Отрезаем от антенны 3 куска:? Первый кусок 38 мм длиной и 8 мм диаметром (сам цилиндр).? Второй кусок длиной 30 мм и 4 мм диаметром.? Третий длиной 6 мм и 4 мм диаметром.

Возьмём трубку №2 и сделаем в ней отверстие диаметром 4 мм посередине. Возьмем трубку №3 и приклеим перпендикулярно трубке №2, после высыхания суперклея, замажем все холодной сваркой (например POXIPOL).

Крепим круглую железную шайбу с отверстием посредине к куску №3 (диаметр – чуть больше трубки №1), после высыхания укрепляем холодной сваркой.

Дополнительно покрываем все швы эпоксидной смолой для лучшей герметичности.

Как сделать поршень с шатуном

Берём болт (1) диаметром 7 мм и зажимаем его в тисках. Начинаем наматывать на него медную проволоку (2) примерно на 6 витков. Каждый виток промазываем суперклеем. Лишние концы болта спиливаем.

Проволоку покрываем эпоксидкой. После высыхания, подгоняем поршень шкуркой под цилиндр так, чтобы он свободно там двигался, не пропуская воздух.

Из листа алюминия делаем полоску длиной 4 мм и длиной 19 мм. Придаём ей форму буквы П (3).

Сверлим на обоих концах отверстия (4) 2 мм диаметром, чтобы можно было засунуть кусочек спицы. Стороны П-образной детали должны быть 7х5х7 мм. Клеим её к поршню стороной, которая 5 мм.

Шатун (5) делаем из велосипедной спицы. К обоим концам спицы приклеиваем на два маленьких кусочка трубок (6) от антенны диаметром и длиной по 3 мм. Расстояние между центрами шатуна составляет 50 мм. Далее шатун одним концом вставляем в П-образную деталь и шарнирно фиксируем спицей.

Спицу с двух концов подклеиваем, чтобы не выпала.
