Установка парктроника своими руками

Установка парктроника

Установка датчиков на переднем бампере

Блок управления парктроника обычно ставится в багажнике. Монтаж парктроника, конечно, лучше начинать с заднего бампера. Но мы сначала опишем установку датчиков на переднем бампере, а потом на заднем. Рассмотрим, как монтируется парктроник с двумя передними и двумя задними датчиками.

Перед началом монтажа бампер рекомендуется снять с автомобиля. Его, естественно, нужно почистить и помыть. Возможно, что на бампере есть уже заводская разметка установки датчиков парктроника. Если она отсутствует, сделаем разметку сами. Надо учесть, что датчики устанавливаются на высоте не менее 50 сантиметров от поверхности земли. Размечаем места установки датчиков так, чтобы они находились на равном расстоянии друг от друга, от края бампера.

Датчики не должны наезжать на номерной знак и его молдинг. Затем берем дрель с тонким сверлом и делаем отверстия в бампере. Специальной фрезой, она входит в комплект парктроника, расширяем отверстия. Вставляем в отверстия датчики. Провода датчиков закрепляем хомутами. Крепятся они на бампере. Датчики должны стоять по отношению к земле под прямым углом.

Если бампер у машины вогнутый, то используются датчики со специальным корректирующим корпусом. Затем заводим провода в салон. Через двигатель их лучше вести с правой стороны. В салон провода пропускаются через перчаточный блок. К блоку управления провода идут через боковую стойку. Для этого нужно удалить из нее уплотнитель и пропустить провода по образовавшейся полости. В багажнике подключаем провода от передних датчиков к блоку управления. Остатки проводов убираем под обшивку.

Монтаж датчиков на заднем бампере

Действия те же. как и при монтаже датчиков на переднем бампере. Только предварительно в салоне багажника сдвигаем обшивку. Провода, идущие к датчикам, можно пропустить через задние фонари.

Устройство должно быть заземлено. Для этого с обеих сторон багажника есть точки заземления. Оповещающее устройство, например, дисплей, устанавливается в передней части автомобиля. Чаще всего у левой стойки. Надо учитывать, что парктроник работает от сети постоянного тока. Поэтому при монтаже нужно соблюдать схему подключения.

Обычно такая схема идет в комплекте с самим устройством. Нельзя путать «плюс» и «минус» схемы, прибор работать не будет или пойдут искажения. В комплекте не поставляется монтажный провод для разводки по автомашине. Поэтому его придется докупать самому. Купить нужно будет провод для подключения питания, для подключения системы оповещения. Гофру для защиты проводов, изоленту, крепеж, в частности, хомуты.

Примерная схема подключения парктроника приведена на картинке ниже:

Все работы по установке парктроника занимают не более 3 часов.

Тестирование парктроника

Самая надежная проверка работы парктроника – это тестирование его на специальном стенде. В таком тесте можно полностью проверить его работоспособность в самых разных режимах. Если проверять парктроник самому, то лучше это сделать на хорошо изученном маршруте, там, где вы знаете все препятствия, например, при парковке около своего дома. Проверьте, как он реагирует на помеху на различных расстояниях. Как ведет себя при изменении обстановки. Например, при появлении вблизи автомашины. Но лучше не поленитесь, отнесите его в автосервис и погоняйте на стенде.

Подробнее о работе с конкретными парктрониками вы можете ознакомиться по следующим ссылкам: Флэшпоинт, Паркмастер, Кобра).

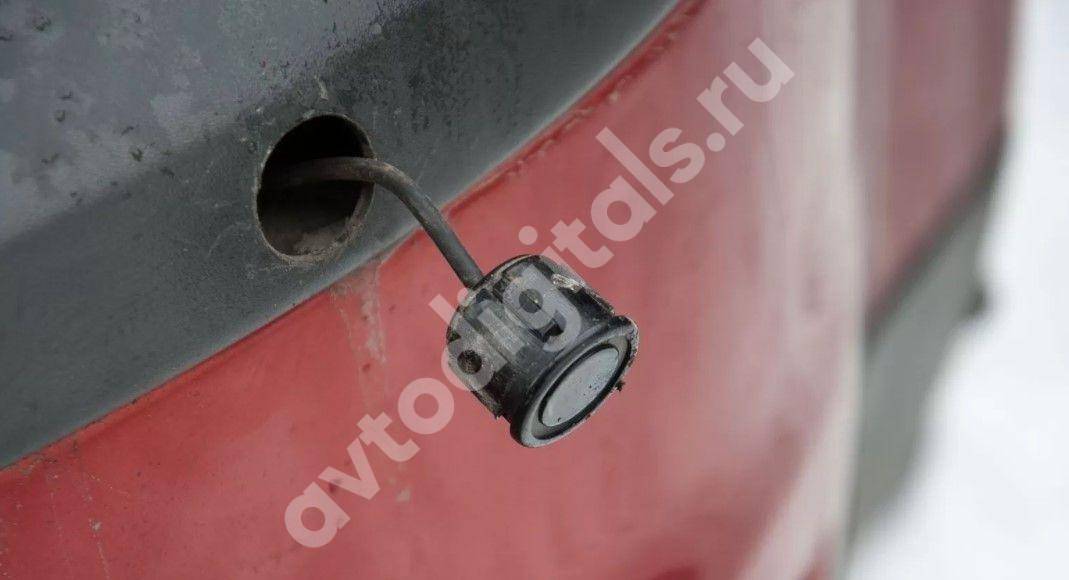

Как демонтировать датчики

Самое сложное в замене датчиков — это снятие бампера, если удалось обойти без него, то это существенно сэкономит время. Для того чтобы снять датчики нужно отсоединить кольцо, которое выполняет функцию стопора. После этого при наличии специальных защелок отсоединить их. Сами парктроники нужно протолкнуть внутрь бампера и достать.

Некоторые датчики можно вытаскивать наружу, их нужно чем-то поддеть. Для этого можно использовать твердые предметы наподобие пластиковых карт, если есть возможность зацепиться, то используют плоскогубцы. Если они вытаскиваются наружу, то защелки на них отсутствуют и скорее всего, используются эластичные упоры.

Конечно, при замене самым идеальным вариантом будет если нет необходимости снимать бампер. Но если парктроники не вытаскиваются наружу и установка производилась на станции технического обслуживания, то лучше всего его снять. Поскольку на станциях технического обслуживания используют нестандартные крепления, чаще всего задействуя хомуты, то при съеме есть большая вероятность повредить проводку. Снятие бампера позволит аккуратно произвести замену, не повреждая проводку, тем самым не добавляя при работе хлопот по замене проводов.

Процесс установки парктроника

Как должен быть подключен

После покупки не спешите бежать к автомобилю и пытаться установить устройство, не прочитав внимательно инструкцию по установке. Только изучив все детали можно вплотную приступать к установке.

Для начала требуется установка электронного блока управления, по-простому ЭБУ. Большинство автолюбителей устанавливают его в багажнике автомобиля, но тут выбор за вами.
Далее нужно подобрать место на бампере, куда будут установлены датчики. Причем устанавливать датчики можно как на переднем, так и на заднем бампере. Возьмем для примера четыре датчика, и сделаем разметку. Предварительно бампер нужно снять с автомобиля и подготовить к установке – ничего сложного, его нужно просто тщательно вымыть и высушить. Саму разметку предпочтительнее делать маркером, она потом просто смывается с помощью спиртового раствора.
В первую очередь, нужно отметить места для самых крайних датчиков, которые будут находиться на радиусных частях бампера. Далее расстояние между двумя пометками, где будут стоять крайние датчики, нужно разделить на три части. В этом промежутке будут установлены оставшиеся два датчика. Если датчиков больше, то участок между крайними разметками делится на равные отрезки по количеству датчиков.
В прилагаемой к устройству инструкции должны быть прописаны параметры расположения датчиков, но в большинстве своем, высота размещения каждого датчика – 50 сантиметров над уровнем земли

Принципиально важно, чтобы все отверстия для датчиков сверлились перпендикулярно по отношению к поверхности заднего или переднего бампера. Потому как, соблюдая это правило, установленные на бампер датчики не будут «косить», а будут смотреть на мир строго горизонтально.

Фреза

  • Далее вам понадобится фреза, чтобы просверлить отверстия в бампере, куда и будут установлены датчики парктроника.
  • Потом с внешней стороны устанавливаются датчики, при этом их провода должны идти вовнутрь. С обратной стороны они крепятся специальными стопорными кольцами. Не забудьте пометить датчики латинскими буквами, при этом соблюдайте их установку слева направо. Для надежности крепления датчика стоит подстраховаться и посадить их на клей или силикон.

Сверлим отверстия

Все провода датчиков следует собрать в жгут, который следует соединить со жгутом штатных проводов, для удобства их собирают и закрепляют изоляционной лентой. Если установка датчиков проводится на бампере, то провода пропускаются вовнутрь багажника. Далее бампер крепится обратно на место.

Как провести провод в салоне

После этого, руководствуясь схемой подключения датчиков, которая, как правило, идентична ко всем устройствам, подключите их к электронному блоку управления, а после этого к монитору. Дисплей лучше крепить в самой удобной для водителя позиции. Закрепить дисплей можно при помощи двухстороннего скотча, который должен быть на опорной части монитора.

Прежде чем выезжать по своему каждодневному маршруту, следует протестировать парктроник и его парковочный радар на предмет того, как и на какие препятствия и объекты реагирует установленное устройство, и на что он срабатывает ложно.

Тянем провода и подключаем

Схема установки парктроника

Подсоединяем, как показано

Отверстие для установки датчика

Монтаж дисплея

Принцип работы и виды парктроников

Принцип работы парктроника заключается в обработке электронным блоком полученных от беспроводных приемо-передающих датчиков, установленных на бампере автомобиля сигналов, и представлении их на дисплее в удобном для водителя виде.

В самых простых парктрониках информация представляет собой прерывистый звуковой сигнал, частота прерывания которого увеличивается по мере приближения автомобиля к препятствию.

В наиболее распространенных парктрониках информирование звуковым сигналом дополнено монитором или дисплеем, на котором в графическом или в графическом и цифровом виде выводится расстояние до препятствия в метрах. Структурную электромонтажную схему такого радара вы видите на фотографии. В дорогих моделях парктроников дополнительно имеется видеокамера, объектив которой постоянно приходится протирать от грязи, что на практике сводит на нет все ее преимущество.

Датчики измерения расстояния в парктрониках применяются двух типов – ленточные и ультразвуковые. Ленточные датчики представляют собой металлическую ленту, закрепленную с внутренней стороны бампера, детектируют препятствие только на расстоянии менее 30 см и плохо работают в условиях влажной среды, поэтому практически не применяются.

Существуют виды беспроводных парковочных радаров, в которых сигнал от электронного блока на монитор передается с помощью радиосигнала. Цена такого парктроника на порядок выше, а кажущаяся простота монтажа обманчива, так как все равно к устройствам необходимо подводить с помощью проводов питающее напряжение, что практически сводит на нет рекламируемое преимущество. В дополнение такая система подвержена радиопомехам, что снижает стабильность работы пароковочного радара в целом. От покупки такого парктроника я сразу отказался.

Устройство и принцип работы ультразвукового датчика парктроника

Ультразвуковые датчики парктроника неприхотливые и способны уверенно обнаружить любое препятствие, находящееся на удалении от автомобиля ближе 2 метров. Ультразвуковой датчик подобен телефонной гарнитуре, только динамик и микрофон установлены в одном корпусе.

Работает датчик следующим образом. С электронного блока на излучатель датчика периодически подается пачка импульсов частотой 40 кГц. Если на пути импульса встречается препятствие, то он отражается и улавливается микрофоном. Далее передается в электронный блок обработки сигнала, который измеряет промежуток времени между моментом излучения импульса и времени его возврата от препятствия. Чем дальше находится препятствие, тем больше нужно времени для возврата сигнала к датчику. Таким простым путем и определяется расстояние. Электронному блоку остается только преобразовать время путешествия импульса в метры и вывести информацию на дисплей.

Расстояние, на котором парктроник может обнаружить препятствие зависит от мощности излучаемого импульса и чувствительности микрофона.

Угол излучения импульсов ограничен, поэтому для полного перекрытия слепой зоны на бампер требуется установить не менее четырех ультразвуковых датчика.

Это интересно: Инструкция по тонировке фар пленкой своими руками (видео)

Установка парктроника на 4 датчика. Особенности монтажа сенсоров

Парктроник с 4 датчиками – одна из наиболее распространённых и востребованных модификаций устройства, помогающего водителю при парковке. В этой статье мы поговорим об особенностях установки эти чувствительных элементов.

О месте установки

Парктроник работает только после правильной установки сенсоров, передающих и принимающих звуковые сигналы. Эти чувствительные элементы встраиваются в передний и/или задний бампер авто. Также называются датчиками. Большинство парктроников поставляются с 4 сенсорами, отвечающими за расчёт расстояния до преграды путём измерения количества времени, за которое звук проходит от датчика к преграде и возвращается в обратном направлении.

Особенности монтажа

Подготовка отверстий под датчики – одна из наиболее сложных работ по установке парктроника. На некоторых машинах необязательно снимать бампер. Однако при демонтаже этого кузовного элемента станет проще решить поставленную задачу.

1.      Сверление отверстий;

Перед сверлением необходимо наметить места отверстий на бампере. Рекомендуется ознакомиться с инструкцией по эксплуатации. В ней будет представлена подробная информация о необходимом расстоянии между сенсорами, оптимальной высоте до земли. После проведённых измерений следует наклеить монтажный скотч на места установки датчиков и обозначить шилом отверстия.

С помощью фрезы подготавливаем монтажные места. Отверстия должны располагаться строго горизонтально. Таким образом, следует сверлить перпендикулярно плоскости кузовного элемента.

2.      Установка датчиков:

Чувствительные элементы устанавливаются сенсорами наружу. Провода должны находиться внутри. В некоторых моделях машин предусмотрена подкладка под пластиковым бампером – демпфер. В этом случае следует просунуть провода за счёт обычного гвоздя. Необходимо предварительно сделать в демпфере отверстие под провод, закрепить кабель на гвозде с помощью изоленты и протянуть внутрь.

После устанавливаем датчики в подготовленные отверстия. Необходимо фиксировать сенсоры с помощью стопорных колец, которые поставляются в комплекте с парктроником.

Большинство датчиков имеют чёрный либо серый цвет. При желании можно перекрасить эти элементы в соответствии с оттенком кузова. Нанесение краски никак не сказывается на долговечности эксплуатации или чувствительности датчиков. При этом установленные сенсоры станут выглядеть незаметно.

  • врезные;
  • ленточные.
  • передний радар подключается отдельно и срабатывает только при малых скоростях, при торможении и имеет обычно два датчика;
  • задний парковочный радар соответственно отвечает за движение без помех при включенной задней скорости;
  • совмещенная система парктроника имеет общий контур и снабжена двумя передними и четырьмя задними датчиками, имеющими различные звуковые сигналы.

Установка переднего парктроника

Установка передних датчиков ничем не отличается от процедуры, проделываемой для задней оси. Разница будет заключаться в подключении питания. Поскольку инсталляция дополнительных приборов является во многом творческим процессом, вариантов того, как подключить передний парктроник к бортовой сети, существует несколько. Самый простой из них – питание от замка зажигания. Передний парктроник будет включаться после перевода ключа зажигания в 3 положение (On). Это метод запитывания один из самых простых.

Вам всего лишь нужно найти у монтажного блока провод, на который будет подаваться питание при включении зажигания. Определить это можно с помощью специальной контрольки. Поскольку система будет всегда включена, в зимнее время при налипании снега и плотного слоя грязи может подаваться ложный сигнал о сближении с препятствием. Это будет доставлять значительные неудобства. Предлагаем ознакомиться с видео процесса монтажа.

Непостоянное питание

  • Запитывание от педали тормоза. Питание к концевику включения тормозов также подается только при включенном зажигании. Но система будет срабатывать лишь в том случае, когда будет нажата педаль тормоза. Поскольку концевики реагируют даже на малейшее прикосновение к педали, активировать передний парктроник можно легким касанием тормозов. Способ подключения будет прежним. Вам лишь необходимо найти плюсовой провод, который будет идти от концевика;
  • от включения первой скорости. Достаточно неординарный метод, суть которого заключается в установке кнопки в месте, где находится крайнее положение ручки МКПП при включении первой скорости. Вам придется соорудить кронштейн, рассчитав положение рычага. Для того чтобы не пришлось постоянно удерживать рычаг прижатым к кнопке, систему необходимо оснастить реле времени. После однократного нажатия на кнопку питание датчиков будет осуществляться на протяжении запрограммированного периода. Соорудить такое реле можно своими руками;
  • вывод на отдельную кнопку, нажатие которой будет провоцировать подачу питания к датчикам. Плюс в таком случае можно взять из любого удобного источника, на котором есть напряжение после включения зажигания. Кнопку также можно установить в любом удобном для вас месте.

Установка парктроника на примере модели BEA 300

Для тех, кто интересуется, как установить парктроник, используя альтернативные методики, существует один такой способ.

Для примера можно взять достаточно популярное, востребованное и недорогое устройство под названием BEA 300. Датчики этого устройства зачастую монтируются в бампер, а сам парктроник обойдется примерно в 6000-7000 рублей.

1. Перед началом работ нужно найти все необходимые инструменты, чтобы потом не отрываться от процесса. Лучше всего держать под рукой специальные фрезы, которые используются для создания специфических отверстий в бампере, сделанном из пластика.

2. Нужно произвести демонтаж бампера. Снятие пластиковых накладок, которые находятся в багажнике, является также достаточно важным этапом. Также следует отогнуть всю мягкую обивку. Это нужно для того, чтобы увидеть болты, которые отвечают за крепление бампера.

3. Затем извлекаем накладку бампера, откручиваем парочку болтов из багажного отделения, а также выкручиваем саморезы брызговиков. Для этого используется специальный ключ-звездочка на 6. Чтобы отметить места, которые предназначены для установки датчиков, можно использовать обыкновенный малярный скотч.

Очень важно соблюдать определенные расстояния: 41 см между каждым отдельным датчиком, 124 см — это расстояние между первым и последним элементом. 4. Нужно тщательно проверить разметку и убедиться, что вы будете сверлить в правильном месте

Для этого нужно использовать специальные сверла. Нужно использовать воду в качестве охладителя, для того, чтобы пластик не повреждался от работы фрезы

Нужно тщательно проверить разметку и убедиться, что вы будете сверлить в правильном месте. Для этого нужно использовать специальные сверла. Нужно использовать воду в качестве охладителя, для того, чтобы пластик не повреждался от работы фрезы

4. Нужно тщательно проверить разметку и убедиться, что вы будете сверлить в правильном месте. Для этого нужно использовать специальные сверла. Нужно использовать воду в качестве охладителя, для того, чтобы пластик не повреждался от работы фрезы.

Лучше всего воспользоваться услугами напарника — он сможет лить воду на пластиковые элементы, в то время, когда вы будете работать дрелью. Минимальный размер отверстий – 18 мм, в противном случае датчик попросту не войдет.

5. Бампер с просверленными отверстиями нужно уложить на мягкую подстилку из ткани, проложить всю необходимую проводку. Поверхность нужно тщательно очистить и просушить. Дальше нужно использовать жидкость из специального пузырька, чтобы обработать места под приклейку.

6. Приклеиваем все датчики. Нужно установить бампер на свое место, провод протягиваем через заранее подготовленные отверстия.

7. Устанавливаем центральный блок управления и подключаем его к электрической цепи вашего транспортного средства. Лучше всего установить пищалку в таком месте, чтобы водитель точно услышал этот звук.

8. После окончания всех работ нужно протестировать всю систему, чтобы убедиться в ее работоспособности.

Видеоинструкция установки парктроника своими руками:

Минимум инструмента

Для выполнения данных работ вам понадобится:

  1. Отвёртка прямая и крестовидная;
  2. Ключи Torx или гаечные ключи разных размеров (зависит от марки вашего автомобиля);
  3. Электрическая дрель или шуруповёрт;
  4. Набор свёрл по металлу размер от 3 до 16 мм;
  5. Нож для зачистки проводов;
  6. Малярный скотч;
  7. Изолента.

Итак, у вас есть парктроник, в комплект, которого входит:

  1. Четыре датчика;
  2. Блок управления;
  3. Индикаторная панель;
  4. Провода;
  5. Фреза для отверстий под датчики;
  6. Двухсторонний скотч для крепления блока управления и индикаторной панели.

Это стандартный набор. У некоторых моделей парктроника он может быть незначительно видоизменён. Но порядок установки при этом остаётся неизменным.

Как снять парктроники с бампера: инструкция

Далее, рассмотрим, как снять парктроник с заднего или переднего бампера автомобиля по шагам. Весь процесс сводится к следующим этапам:

  • Если датчик не выталкивается наружу, первым делом выполняют демонтаж буфера;
  • Сенсор нужно удалить с посадочного места;
  • И отсоединить провода (если проводка идет в комплекте с новым датчиком, старую можно отрезать).

Теперь разберем, как снять датчик парктроника в автомобиле, в зависимости от ситуации.

Если бампер снимать не нужно

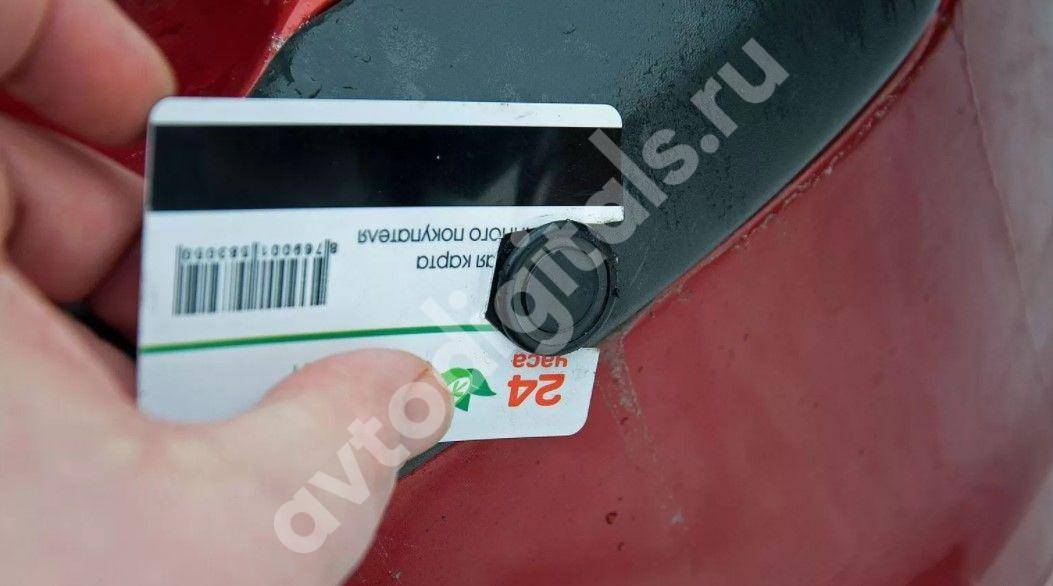

Это самый простой вариант, который займет у вас не более 15 минут. Первым делом, поставьте автомобиль на светлый участок, обеспечьте к нему свободный доступ.

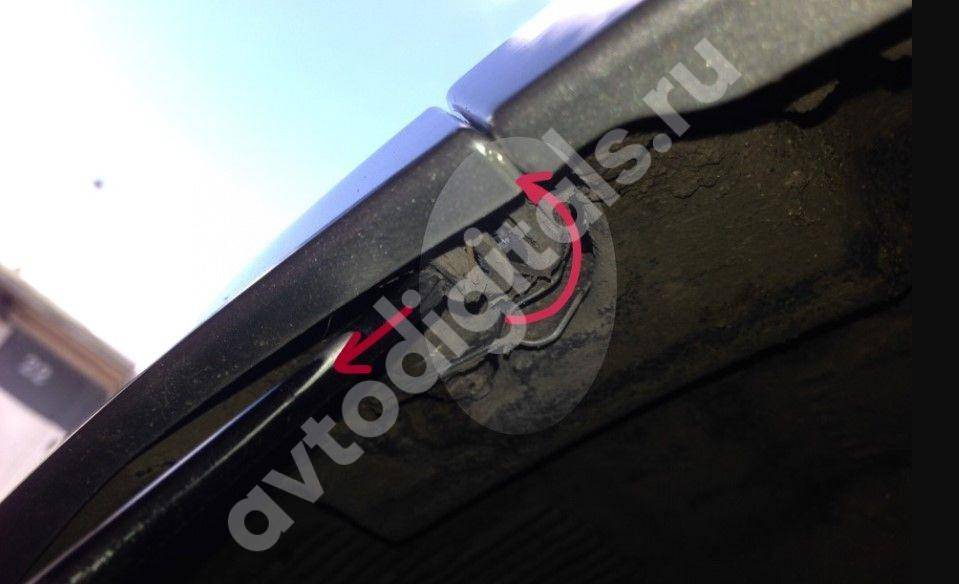

Если сенсоры можно снять наружу, значит они закреплены в гнезде при помощи пластиковой втулки, без защелок или зажимов. Найдите тонкий твердый предмет и аккуратно подденьте метку. Для этой задачи идеально подойдет обычная пластиковая карта.

Далее, аккуратно потяните провод к себе, примерно, на 20 см. На этом расстоянии должен располагаться переходник, от которого датчик следует отсоединить. Если с внутренней стороны кабель прикреплен к буферу хомутом, увы, кузовную деталь придется демонтировать.

Кстати, если комплектация нового датчика включает провода, можете не возиться со старым кабелем. Смело режьте, а новое подключение выполните отдельной линией.

Если кузовной элемент, все же, нужно демонтировать

Если, чтобы вытащить парктроник из бампера, кузовную часть требуется снять, не пытайтесь избежать этой процедуры. Да, придется немного повозиться, зато все сделаете «по уму» и не испортите оборудование.

Особенности крепления кузовных частей у всех автомобилей различаются, но, в целом, процесс везде похожий – при помощи защелок и заглушек.

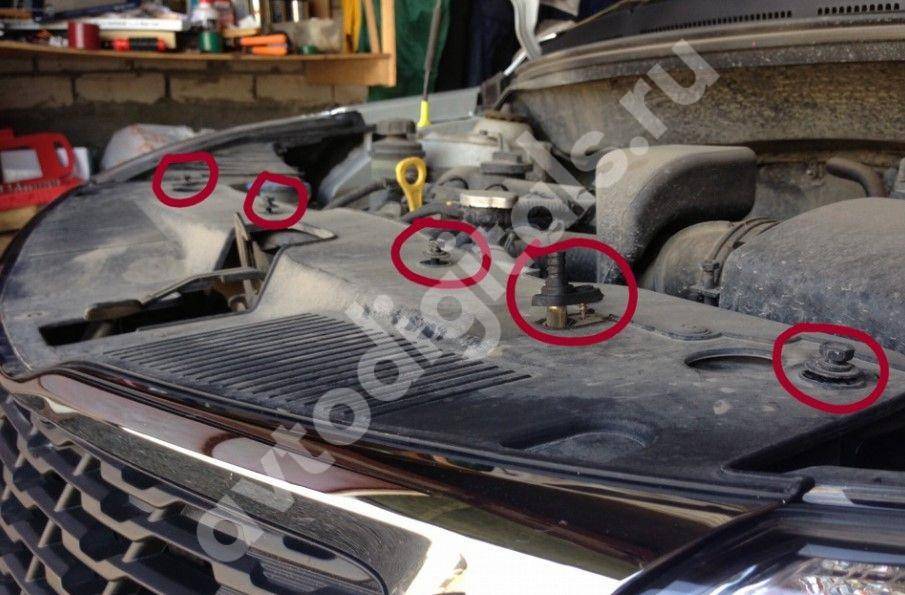

Чтобы снять передний бампер, выполните следующее:

  • Отключите питание автомобиля;
  • Отсоедините решетку радиатора (нужно снять клипсы);
  • Снимите нижние болты, затем боковые, следом — верхние;
  • Зажимы разожмите (только очень аккуратно, не сломайте);
  • Потяните бампер к себе. Если были отсоединены все крепления, деталь без проблем отделится от кузова. В противном случае, ищите забытый зажим.

Чтобы снять задний бампер, нужно:

  • Вытащить фары;
  • Открутить нижние и боковые болты;
  • Выкрутить саморезы на подкрылках;
  • Удалить верхние крепления;
  • Потянуть бампер на себя.

Теперь вам осталось снять датчик парктроника в автомобиле с бампера:

  1. Отсоедините стопорное кольцо (наружное);
  2. Отожмите защелки (с помощью тонкой плоской отвертки);
  3. Протолкните датчик внутрь;
  4. Провод обрежьте или отсоедините от проводника.

Если кабели от всех сенсоров соединены в один «хвост», ненужный следует аккуратно отпутать, не повредив остальные, рабочие.

Вот и все, теперь вы знаете, как вытащить датчик парктроника из бампера. Далее вам осталось только установить новый сенсор и вернуть кузовную часть на место (те же манипуляции, но в обратном порядке). Или провести диагностику демонтированного устройства.

Как заменить

Замена датчика парковки необходима в тех случаях, если деталь была выведена из строя не грязью или водой, а столкновением с камнем или другим тяжелым предметом на высокой скорости. И даже если камень обладает небольшим размером, попадая в зеркало радара, он повреждает его. В таком случае единственным решением остается замена датчиков.

При сложной поломке лучше обратиться в автомастерскую и доверить задачу опытным профессионалам. Однако у такого хода событий есть один минус. Сотрудники сервиса будут предлагать заменить вышедшую из строя деталь оригинальной моделью из США. А это повлечет за собой неоправданные затраты.

Поэтому лучше реализовать замену своими усилиями.

Соблюдая несколько правил и следуя за руководством, можно быстро заменить деталь и восстановить работу системы.

Подключение парктроника своими руками

Установка парктроника своими руками допускается в гаражных условиях. Машина загоняется на смотровую яму или подъемник. Установщик должен изучить схему подключения. В зависимости от того, какой парктроник устанавливаются в машину, выбирается соответствующий план действий.

Схема установки

Состав современного парктроника:

  1. Блок управления — обрабатывает сигналы с датчиков, затем переводит их на дисплей для отображения графической информации.
  2. Парковочные датчики — подают звуковой импульс на препятствие, улавливают отраженный сигнал. По скорости движения сигнала блок управления высчитывает расстояние до объекта.
  3. Информационный дисплей — используется для отображения визуальной информации о расстоянии до препятствия. Может иметь специальную шкалу или цифровые обозначения.
  4. Питающая проводка — для подачи питания на блок управления.
  5. Кнопка включения — применяется исключительно на радарах, устанавливаемых спереди, чтобы отключать устройства во время движения по дорогам.

Составляющие парктроника

Схема установки парктроника с 4 датчиками для всех автомобилей одинакова. Разница лишь в способе запитывания устройства. Задние парктроники включаются по сигналу от фонаря заднего хода, передние — от кнопки или при нажатии на педаль тормоза.

Схема подключения парктроника

Задний парктроник

Необходимо установить машину на яму или подъемник, затем:

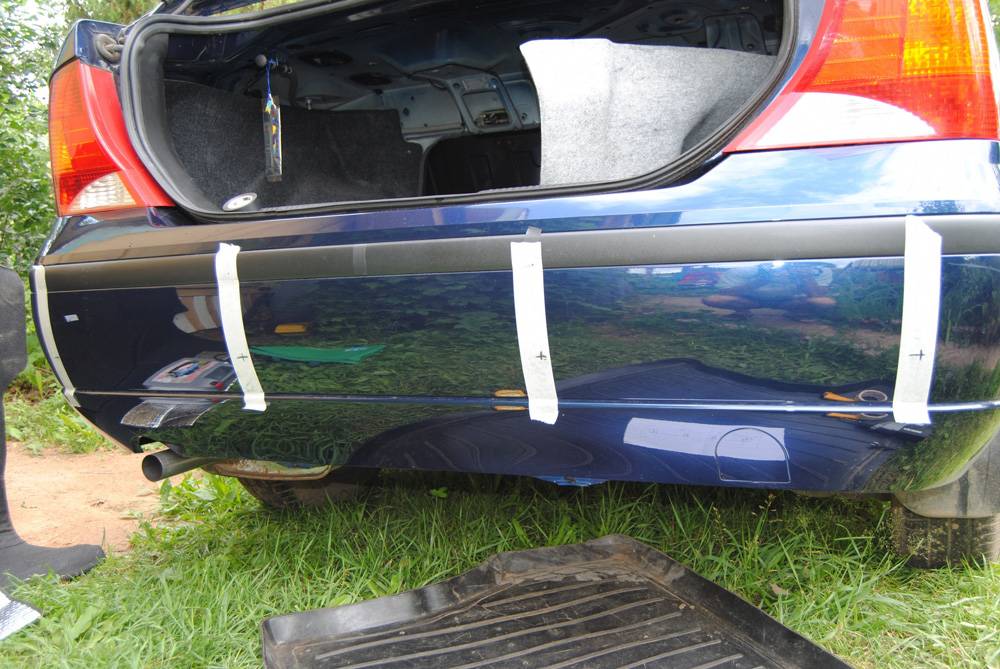

  1. Малярным скотчем наклеить линию примерной установки датчиков на заднем бампере. Если предусмотрены штатные круглые места, то размечать не нужно.
  2. При помощи линейки и карандаша разметить места установки датчиков на бампере. Среднее расстояние между сенсорами — 25 сантиметров. Вначале отмечается середина бампера, затем от нее отмеряется положение датчиков.

Разметка для отверстий на бампере

  1. При помощи насадки в комплекте высверлить круглые отверстия под датчики в размеченных местах.

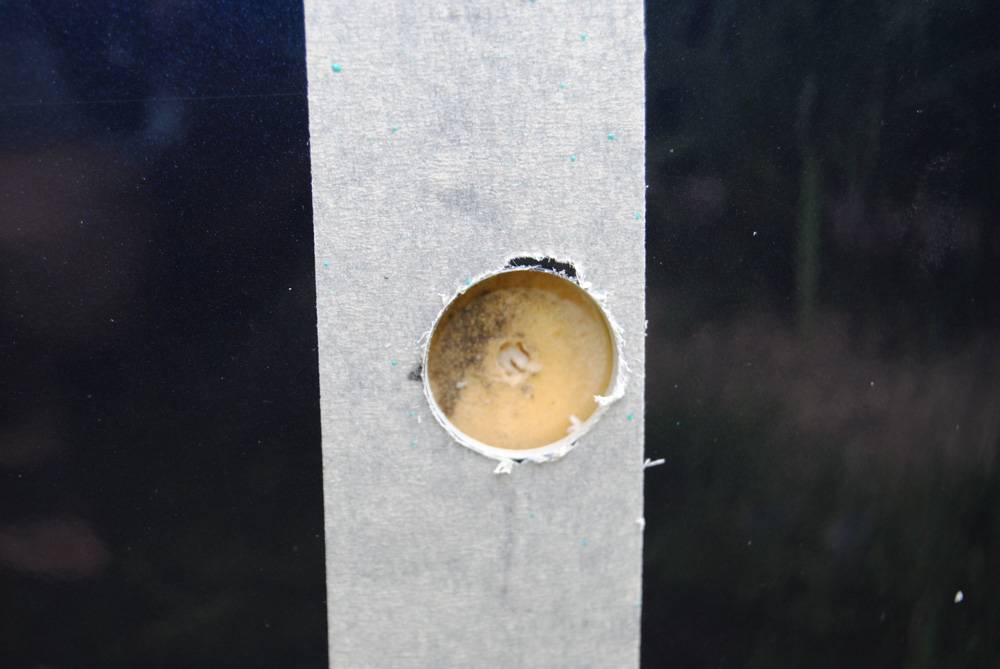

Отверстие под датчик парктроника

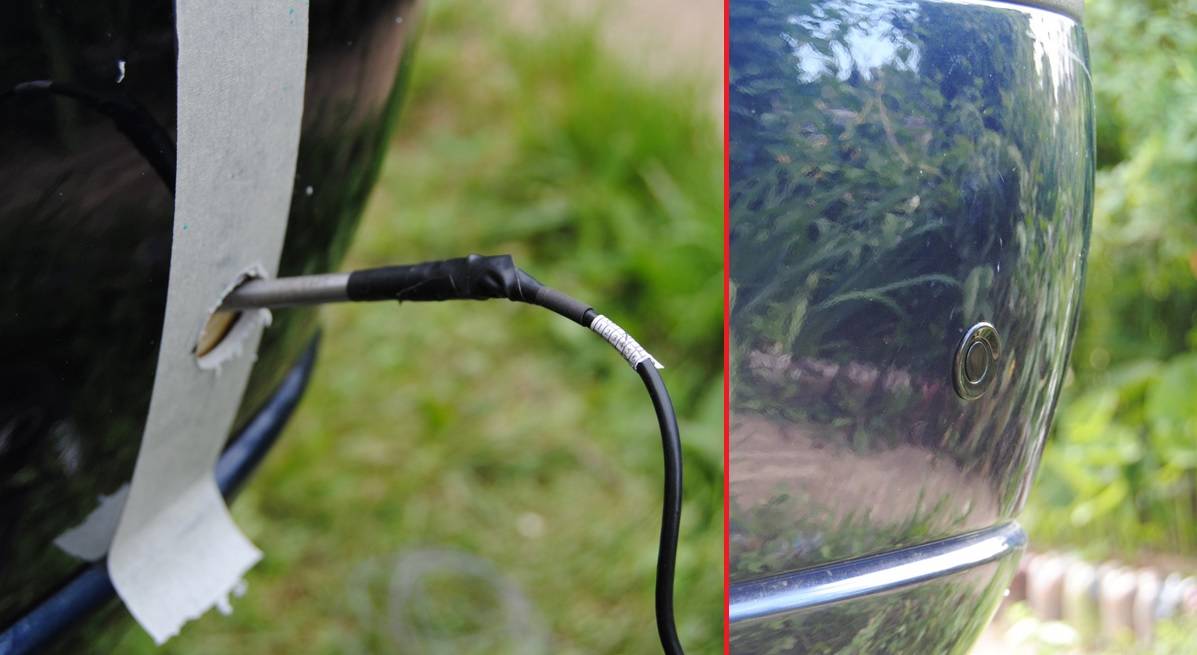

  1. Установить сенсоры, проводку спрятать внутри бампера и пристегнуть хомутами. В некоторых автомобилях можно проложить провода внутри при помощи стальной проволоки. Правильность монтажа сенсора указывается сзади стрелкой или буквой. Стрелка должна смотреть в сторону земли, а буква — стоять ровно.

Установка сенсоров парктроника

  1. Через штатную заглушку в правой части бампера протащить провода от датчиков в багажник и спрятать под обшивкой.

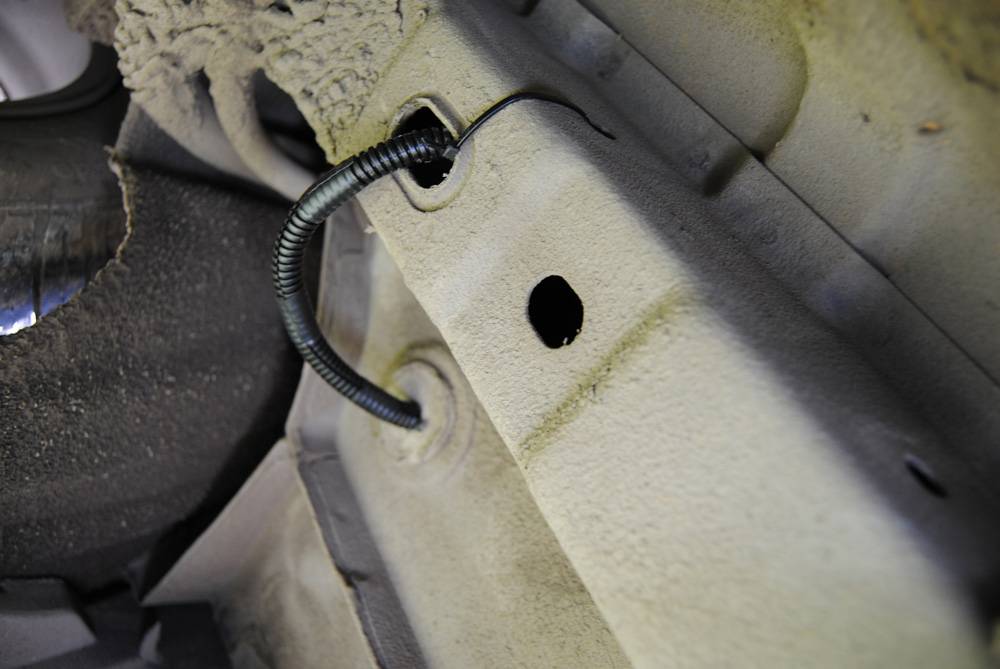

Протаскиваем провода от датчиков в багажник

  1. Питающие провода соединить с «плюсом» заднего хода на фишке фонаря. Там же есть «минус». Вызвонить контрольной лампой — включить задний ход и найти плюс щупами.

Передний парктроник

Установка передних датчиков аналогична задним. Бампер нужно снять. Провода проложить через подкапотное пространство, в штатных резиновых заглушках сделать отверстие, чтобы засунуть провода в салон.

Особенности установки:

  1. Питание парктроника подключить к концевому выключателю педали тормоза. В зависимости от автомобиля может быть «плюс» или «минус». При парковке водитель слегка нажимает на тормоз и готовится остановиться. В этот момент парктроники будут включаться и оповещать о приближении к препятствию.
  2. Чтобы было легче протащить провода в салон, их необходимо смотать изолентой в жгут и смазать силиконовой смазкой.

Монтаж индикаторов узкого сигнала или информационного дисплея

Дисплей радара надо установить в то место, куда водитель смотрит чаще всего при движении назад. Для этого есть две основные точки:

  1. Зеркало заднего вида в салоне. Приклеить дисплей можно прямо на зеркало или закрепить над ним за обшивку потолка при помощи кронштейна. Провода протаскиваются под обшивкой потолка в багажник, если парктроник установлен сзади, или под торпедо, если радар установлен на переднем бампере.

  1. Водительская стойка. Место расположения бокового зеркала заднего вида, но со стороны салона. Провод прокладывается точно так же, как и в случае с монтажом под потолком.

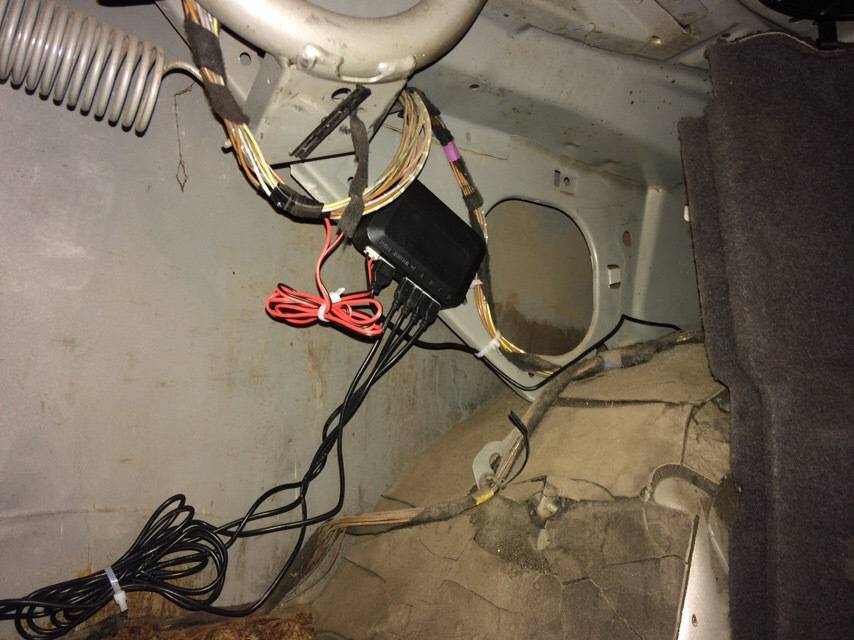

Установка блока управления парктроников

Место монтажа блока следует определить с самого начала и туда тянуть провода. В зависимости от того, на каком бампере стоит парктроник, выбирается следующее место:

под обшивкой багажника;

Установка блока управления парктроников под обшивкой багажника

под торпедо.

Прятать блок после соединения проводов не стоит — сначала нужно отрегулировать систему.

Принципы работы парктроника, виды и комплектность

Работа всех моделей парктроника осуществляется по единому принципу. А именно:

  • Датчики парковки обнаруживают препятствие благодаря специальному ультразвуковому сигналу.
  • После обнаружения препятствия волна идет к датчику.
  • Информация о помехе исходит из электронного блока управления датчика.
  • О возникшем препятствии водитель оповещается с помощью звуковых и световых сигналов. Более новые модели оснащены видеокамерами, выводящими изображение на дисплей.

Парковочные радары разделяются на виды в зависимости от:

  1. Количества ультразвуковых датчиков. Безусловно, чем больше таких датчиков, тем больше будет угол обозрения устройства. Вместе с тем сложность самостоятельной установки такого типа парктроника прямо зависит от количества датчиков: чем больше, тем сложнее. У ленточных парктроников вообще отсутствуют датчики. Их заменяет антенна. Но данный тип устройства не пользуется особой популярностью.
  2.  Способа оповещения водителя о расстоянии к препятствию. У самых простых моделей информирование происходит только посредством звукового сигнала. Более современные модели оснащены световым индикатором или дисплеем. Также возможен вывод визуальной информации на стекло или зеркало.

Система безопасной парковки состоит из:

  1. Электронного блока, обрабатывающего поступающую информацию, диагностирующего систему и оповещающего водителя о том, что парктроник нуждается в ремонте.
  2.  Ультразвуковых датчиков парковки — главных исполнительных устройств, обнаруживающих препятствия и передающих сигналы в блок управления.
  3.  Светового индикатора, информирующего водителя машины о расстоянии на котором находится препятствие.
  4.  Жидкокристаллического экрана с более подробной графической или видеоинформацией.
  5.  В некоторых парковочных системах есть модуль, проектирующий данные на лобовое стекло.
