Дизельные форсунки: особенности конструкции

Начало подачи (перекрытие канала) и начало впрыска

Термин «начало подачи» относится к действительному началу подачи насоса высокого давления. Вместе с началом подачи (FB) действительное начало впрыска (SB) также имеет большое значение для оптимальной отдачи двигателя. Так как начало подачи (перекрытие канала) может быть определено более просто, чем действительное начало впрыска для двигателя при его остановке, то установка (настройка) топливного насоса высокого давления (ТНВД) производится при начале подачи топлива. Это возможно, т.к. между началом подачи и началом впрыска (4) существует определенное соотношение. Начало впрыска определяется с помощью угла поворота коленчатого вала (5) в области верхней мертвой точки (ВМТ) поршня, при котором о ткрывается форсунка и топливо впрыскивается в камеру сгорания. Начало впрыска топлива в камеру сгорания имеет значительное влияние на начало сгорания топливо-воздушной смеси. Максимальная конечная температура сжатия возникает в ВМТ. Если сгорание начинается раньше ВМТ, то давление сгорания резко возрастает и тормозит движение поршня вверх, уменьшая, таким образом, эффективную мощность двигателя. Резкий рост давления сгорания также приводит к «жесткой» работе двигателя. Сгорание, тем не менее, должно закончиться до того, как откроется выпускной клапан. Имеет место также и понижение расхода топлива, если сгорание начинается в области ВМТ.

Если начало сгорания опережается (2), то температура в камере сгорания возрастает, что приводит также и к увеличению выбросов NOx (1). Если начало впрыска слишком запаздывает (3), то это может привести к неполному сгоранию и к выбросу не полностью сгоревших углеводородов.

Мгновенное положение поршня влияет на движение воздуха в камере сгорания, его плотность и температуру. Соответственно, скорость движения и качество смешивания топливо-воздушной смеси зависят от начала впрыска. Таким образом, начало впрыска также влияет на выбросы сажи и продуктов неполного сгорания. Такая взаимная зависимость удельного расхода топлива и выбросов углеводородов с одной стороны и выбросов черного дыма и N0 с другой стороны требует минимально возможных допусков для начала впрыска, чтобы добиться оптимальных величин (а — оптимальное начало впрыска).

Различные периоды задержки воспламенения при различных температурах требуют температурной коррекции начала впрыска. При подаче топлива, время распространения топлива зависит от длины магистрали. При высоких оборотах это имеет результатом задержку впрыска (т.е. время от начала подачи до начала впрыска). Вдобавок к этому, чем выше обороты двигателя, тем выше задержка воспламенения (т.е. время от начала впрыска до начала воспламенения). Оба этих фактора должны быть скомпенсированы, и это является причиной того, почему в систему впрыска топлива должно быть встроено устройство корректировки момента впрыска, зависящего от числа оборотов двигателя опережения и момента начала впрыска. Из соображений шумности и уменьшения выбросов, различные характеристики начала впрыска для режима полной нагрузки (2) требуются чаще, чем для режима частичной нагрузки (3). Характеристика начала впрыска показывает схематически зависимость начала впрыска (4) от температуры, нагрузки и оборотов двигателя (5). (1 — запуск холодного двигателя).

Ремонт форсунок

Текущее обслуживание или капитальный ремонт форсунок дизельных двигателей предпочтительно поручить квалифицированным специалистам — они смогут провести восстановление и регулировку детали на высокоточных автоматизированных стендах. Однако определённый комплекс ремонтных процедур можно провести и в кустарных условиях без использования сложной аппаратуры.

Необходимые инструменты и материалы

Для проведения самостоятельного обслуживания распылителей дизельного мотора автовладельцу потребуются:

  • набор рожковых или накидных ключей;
  • отвёртки под прямой и крестовый шлиц;
  • чистая сухая ветошь;
  • максиметр;
  • промывочная жидкость для ДДВС.

Рекомендуется проводить работы в сухом и освещённом, защищённом от пыли гараже.

Демонтаж форсунки

Диагностика дизельных форсунок и их обслуживание подразумевают снятие распылителей с ДВС. Перед началом работ рекомендуется тщательно вымыть двигатель и моторный отсек, чтобы избежать попадания мусора, инородных частиц. С особым пристрастием нужно промыть ГБЦ. На трубки высокого давления необходимо нанести разметку, которая поможет не запутаться при обратной сборке.

Перед снятием необходимо закрыть штуцеры форсунок (используйте пластиковые колпачки) во избежание загрязнений. Для демонтажа распылителей не рекомендуется использовать обычные рожковые ключи — неопытный ремонтник может сорвать резьбу с форсунок. Если должная квалификация отсутствует, используйте накидные ключи и инструмент — «головку» с длинной ручкой.

Удалив форсунки из отверстий, просушите их и уберите наружные загрязнения ветошью. В отверстия форсунок заложены уплотнительные кольца. При ремонте деталей впрыска они заменяются на новые в обязательном порядке. Не допускайте, чтобы грязь с колечек попадала в систему впрыска во время снятия.

Проверка работоспособности форсунки

Существует несколько методов проверки работоспособности распылителя. Проще всего проверить форсунку на работающем моторе:

  1. Запустите «движок» на холостом ходу.
  2. Начинайте поочерёдно выкручивать распылители один за другим.
  3. Если после снятия работа мотора ухудшилась, то удалённая форсунка исправна и её нужно вернуть на место.
  4. Методом исключения Вы найдете форсунку, демонтаж которой не изменит режим работы ДДВС. Это и будет сломанное устройство.

Можно для диагностики использовать мультиметр. Заранее необходимо скинуть клеммы АКБ и отключить проводку форсунок, после чего «чекнуть» прибором каждую деталь. На форсунках высокого сопротивления значения прибора будут находиться в диапазоне 11 — 17 ом; при низком импедансе мультиметр покажет до 5 ом.

Большим преимуществом будет наличие максиметра. Прибор способен показать текущее давление, при котором срабатывает распылитель. Также поможет выявить дефекты, касающиеся угла распыления и конфигурации струи впрыска.

Это интересно: Устройство, назначение и 6 признаков неисправности ступицы переднего колеса автомобиля

Устранение возможных неисправностей

Неисправную форсунку необходимо осмотреть. Сначала ищем наличие протечек в корпусе детали. Если таковых нет, приступаем к разборке детали. Крепим деталь в тисках и аккуратным простукиванием выбиваем распылитель. Далее нужна тщательная чистка: вымачиваем части форсунки в солярке или растворителе для удаления нагара. Снимаем гарь и отложения мелкой стальной тёркой. После завершения чистки нужно проверить форсунку на максиметре. Если достигнуты оптимальные параметры впрыска, устройство готово к установке в мотор.

В иных случаях необходимо полностью заменить распылитель на дефектной форсунке. При установке новой запчасти тщательно удалите всю заводскую смазку, иначе устройство не будет работать.

Для чистки распылителя пользуйтесь компрессором — напор воздуха выбьет труднодоступную грязь.

Установка форсунки

До демонтажа устройства сделайте метки маркером на всех деталях, чтобы избежать путаницы. Особенно внимательно размечайте шланги высокого давления. Форсунка вкручивается от руки насколько хватит сил. Дальнейшая затяжка выполняется ключом-динамометром. Значения затяжки указываются в руководстве по эксплуатации мотора. Когда установите форсунку, выкачайте воздух из топливной системы. На современных авто для этого достаточно несколько раз крутануть стартер; либо воспользуйтесь насосом ручной подкачки (при наличии).

Common-Rail

На силовых агрегатах с данной системой питания устанавливается два типа форсунок – это электромагнитные, а также пьезоэлектрические. Последние – это очень серьезный механизм, его сравнивают с автомобилями “Феррари”, и аналогия не случайна, учитывая частоту срабатывания. Для того чтобы облегчить диагностику форсунок дизеля в случае неисправностей, следует понимать ее устройство и принцип действия.

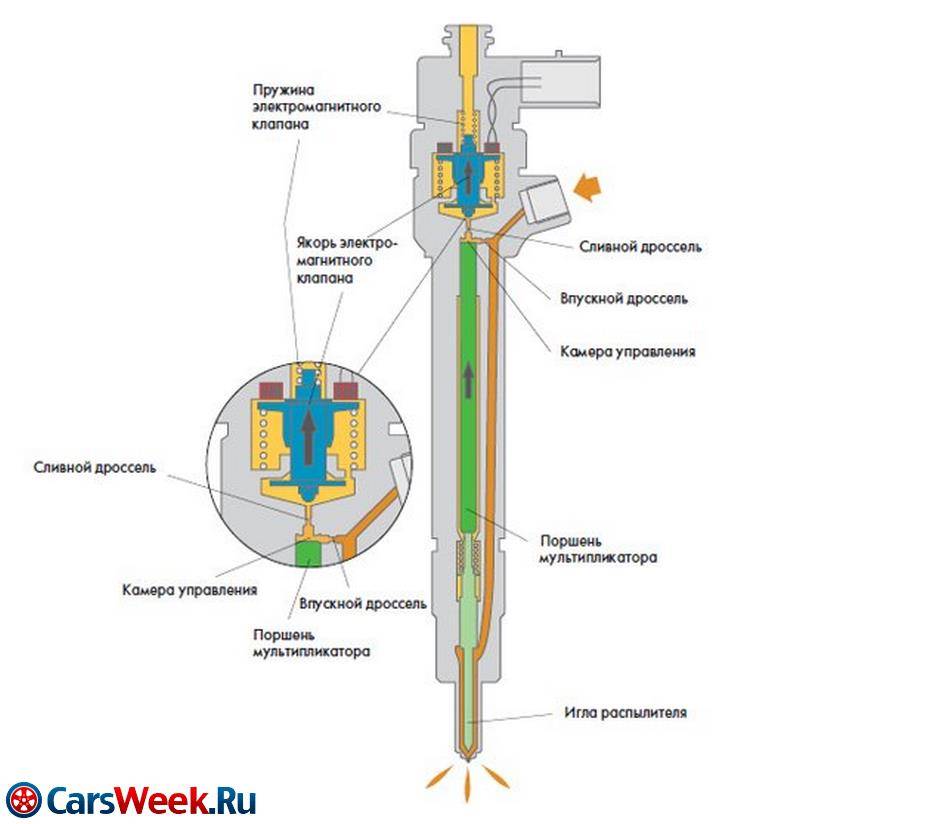

Электромагнитная форсунка представляет собой корпус с соленоидом внутри, мультипликаторным клапаном, плунжером, который воздействует на иглу в корпусе распылителя. Все это дополнено подводящими и отводящими каналами для топлива.

Работает все это следующим образом. Дизельное топливо по каналам высокого давления от рампы подается к игле туда, где она контактирует с распылителем, и в надплунжерную полость. Плунжер за счет этого пожимает иглу к ее посадочному месту. В нужный момент соленоид поднимется и откроет клапан – полость над плунжером соединится со сливным каналом. Так как давление над плунжером снижается, а вокруг иглы растет, то за счет давления игла поднимается и осуществляется впрыск топлива. Стоит только соленоиду вернуться на его законное место, давление над плунжером приходит в норму и игла мгновенно закрывается.

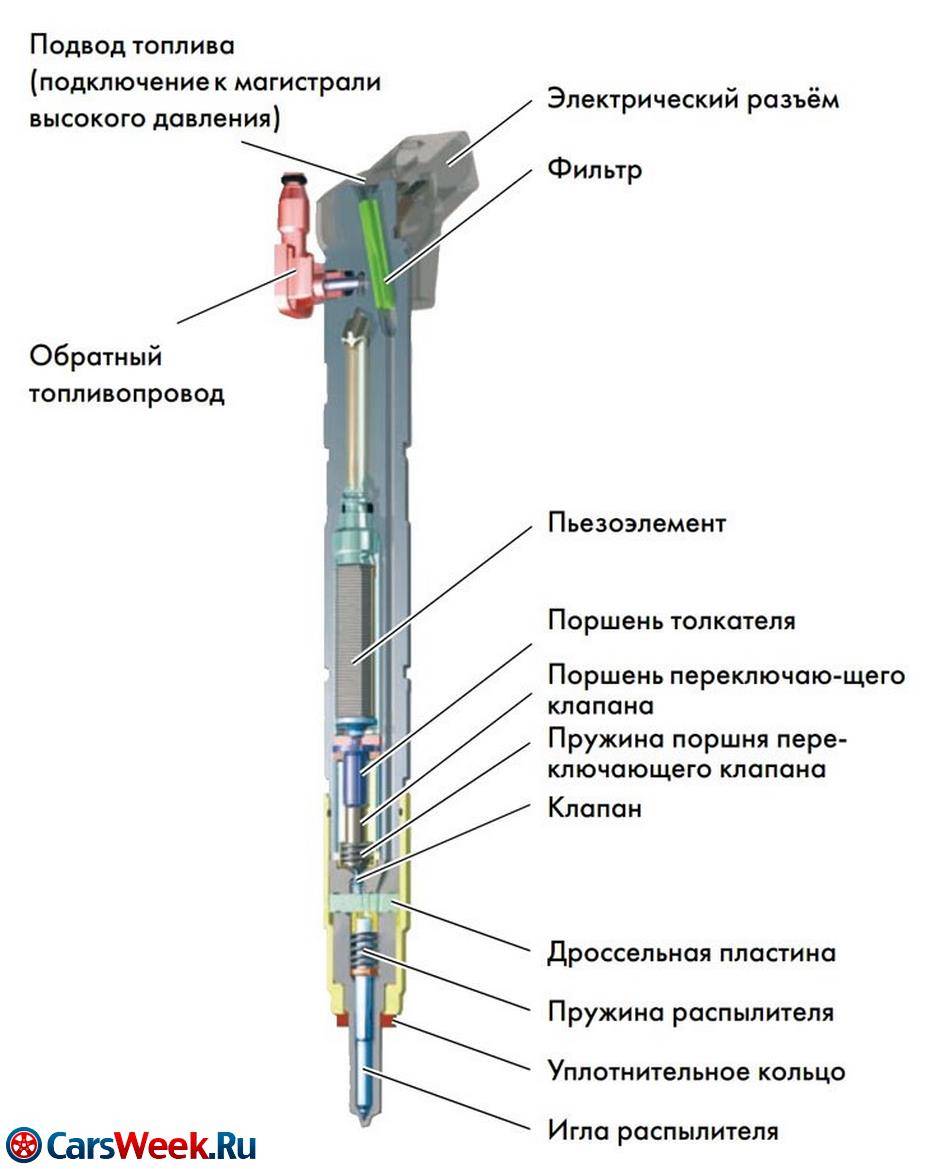

Пьезоэлектрическая форсунка работает примерно так же, но здесь другое устройство. В конструкции механизма имеется дополнительный гидрокомпенсатор – он является посредником между пьезоэлементом и мультиклапаном. В целом детали практически те же, что можно встретить в электромагнитной форсунки.

Вся прелесть в том, что при подаче электричества на пьезоэлемент он меняет свои характеристики и геометрию за какие-то 0,1 мс. Такая скорость работы дает ему возможность делить цикл впрыска на несколько процессов, при этом сохраняется настолько точная дозировка, что даже грамм солярки не прольется зря.

Замена дизельных форсунок

Замена дизельных форсунок производится при полном выходе из строя детали. Процедура, выполненная работниками СТО, достаточно дорогостоящая, но ее можно проделать самостоятельно. Для этого потребуются следующие инструменты:

  1. Динамометрический ключ с удлинителем.
  2. Специальная головка под форсунки.
  3. Рожковый ключ на 17.
  4. Пинцет.

Процедура замены осуществляется в следующем порядке:

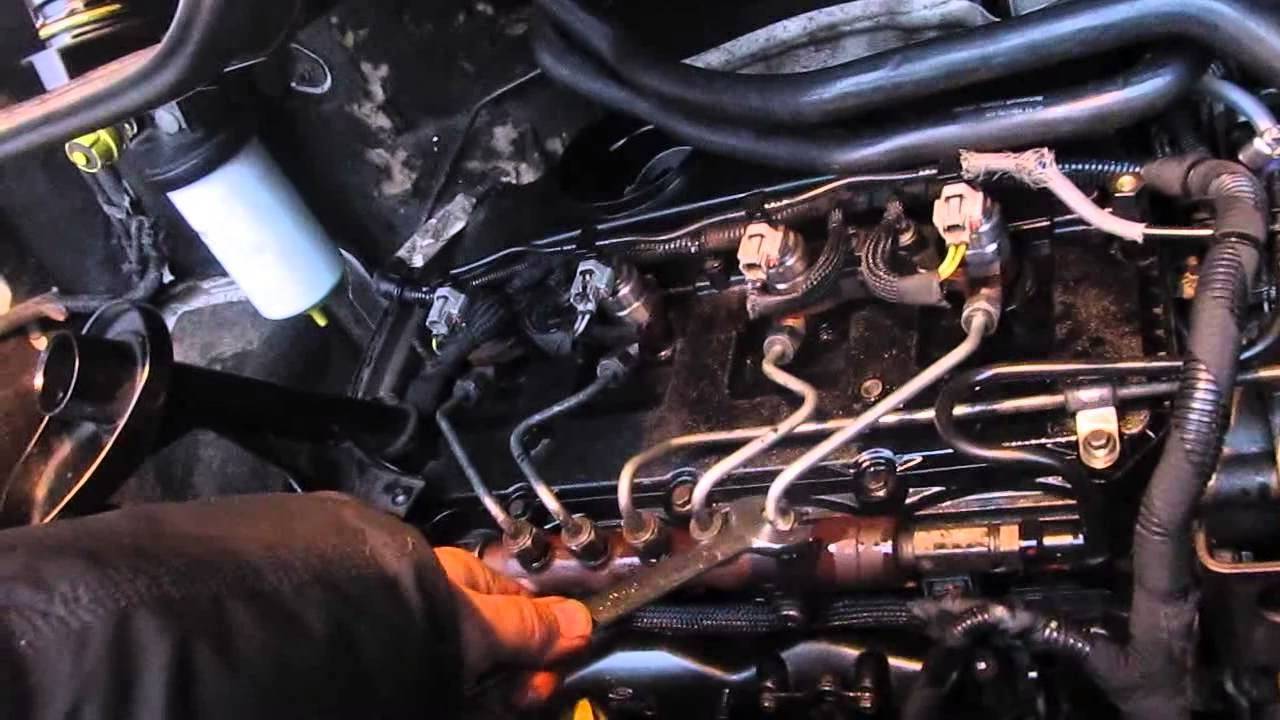

  1. Отвинчивание гаек с трубок высокого давления.
  2. Выкручивание самих форсунок (иногда происходит сложно из-за прикипания резьбы).
  3. Демонтаж пинцетом термоизоляционных шайб или их остатков (повторно старые шайбы устанавливать нельзя).
  4. Установка новых термоизоляционных шайб и новых форсунок, которые ввинчивают с необходимым усилием при помощи динамометрического ключа.
  5. Сборка топливной системы в обратном порядке.

Почему форсунки на дизельном двигателе выходят из строя?

Форсунки на дизельном моторе выходят быстрее, чем на бензиновом моторе. Это обусловлено тем, что у этих моторов разный принцип работы. Но в обоих случаях виной всему является некачественное топливо или несвоевременная замена фильтра очистки топлива. Если обслуживать машину вовремя, то форсунки должны отработать без замены и ремонта не менее 150 000 км. Если же использовать еще и качественное топливо, то заводские форсунки должны ездить 200-300 тыс. км.

Это интересно: Диагностика Passat b3 (пассат б3): как найти неисправности новичку?

Но, как правило, топливо используется не самое качественное, а фильтра меняются редко. Поэтому форсунки в современных дизелях едва ли выхаживают 150 тыс. км. После чего загрязняются и начинают дозировать топливо неправильно. Чтобы это исправить, придется как минимум произвести их механическую очистку от отложений и грязи. Данную процедуру лучше не откладывать в долгий ящик, а работу доверить людям, разбирающимся в этом.

Вероятные неисправности

1. Наиболее частая причина поломки форсунки – нарушение плотности посадки иглы во втулке форсунки. В случае если ее значение несколько уменьшено, через новый зазор протекает много топлива. Обнаружить утечку топлива можно несколькими способами:

  • найти информацию, указывающую какое давление при открытии иглы должно быть в форсунке (для каждого агрегата он будет различным);
  • проверить форсунку на специальном испытательном стенде;
  • создать на форсунке заведомо высокое давление;
  • измерить время (секундомером), через которое давление упадет от рекомендуемого на 50 атмосфер.

2. Если обнаружится износ седла клапана, ремонт бесполезен, поскольку такой ремонт дорогостоящий и обойдется больше половины от стоимости новой форсунки. Иногда дизельный инжектор дает небольшую или очень обильную течь горючего. Во втором случае необходим ремонт или полная замена форсунки, а в первом – проблему можно решить собственными силами.

Течи горючего из топливной форсунки

Также дизельные инжекторы могут давать как незначительную, так и обильную течь. В первом случае потребуется ремонт, во втором можно обойтись способом притирки иглы к седлу. Форсунки текут по причине нарушения уплотнения в области торца иглы, который еще называется уплотняющим конусом.

Проверку плотности притирки торца можно проверить путем плавного и поэтапного наращивания давления горючего. Конец распылителя должен оставаться полностью сухим при достижении такого показателя, который составляет до 10 кгс/см2 меньше, чем необходимое давление впрыска.

В том случае, если замечено подтекание дизельной форсунки, тогда осуществляется аккуратная притирка иглы к седлу. Для этого используется тонкая шлифовальная паста ГОИ, которую дополнительно разводят с керосином. В процессе притирки необходимо избегать попадания пасты в зазор, который присутствует между иглой и направляющей втулкой. По окончании все элементы промываются в керосине или чистой солярке, затем их обтирают соответствующими салфетками. Далее необходимо обдуть все части сжатым воздухом и произвести повторную проверку на наличие течи.

Проверка форсунок с помощью специальных приборов

Более серьезная проверка форсунок дизельного двигателя проводится с помощью прибора под названием максиметр. Под этим названием подразумевается специальная образцовая форсунка с пружиной и шкалой. С их помощью выставляется давление начала впрыска дизельного топлива.

Другой метод проверки — использование контрольной образцовой рабочей форсунки, с которой сравниваются эксплуатируемые в двигателе устройства. Всю диагностику выполняют при запущенном моторе. Алгоритм действий таков:

  • выполняют демонтаж форсунки и топливопровода с двигателя;
  • на свободный штуцер ТНВД подключают тройник;
  • выполняют ослабление накидных гаек на других штуцерах ТНВД (это позволит топливу поступать лишь на одну форсунку);
  • к тройнику подсоединяют контрольную и тестируемую форсунки;
  • активируют декомпрессионый механизм;
  • вращают коленчатый вал.

В идеале контрольная и тестируемая форсунки должны показывать одинаковые результаты в вопросе одновременного начала впрыска топлива. Если есть отклонения — значит, надо регулировать форсунку.

Ремонт дизельных форсунок

Загрязнение каналов внутри форсунки, по которым проходит топливо, способствует ухудшению распыления топлива и нарушению образования воздушно-топливной смеси. Максимально равномерную пульверизацию нарушают смолы, содержащиеся в соляре. Проблему нарушения подачи топлива форсунками помогает устранить промывка. Данная процедура обеспечивает удаление загрязнений внутри топливных каналов. Для ее осуществления применяются следующие способы:

1. Чистка при помощи ультразвука. Эффективный способ удаления грязи, который проводится на специальном оборудовании. Снятые форсунки помещают в специальную жидкость и воздействуют ультразвуковыми колебаниями, при которых грязь в сопле разрушается в течение короткого времени.

2. Промывка топливом, содержащим специальные присадки. Наиболее популярен среди автолюбителей, так как не требует применения дорогого оборудования. Представляет собой добавление присадки в топливо, которое при прохождении через форсунку будет растворять отложения. Эффективность метода не доказана.

3. Промывка на стенде при помощи специальных жидкостей. Очищение происходит при высоком давлении за счет циркуляции. Способ отличается надежностью и высокой эффективностью.

4. Ручная промывка, при которой имитируется работа форсунки. Достаточно эффективный и недорогой способ, не требующий применения специального оборудования. Для его проведения форсунки демонтируют вместе с рейкой и фиксируют над емкостью. Подача очищающей жидкости производится по прозрачной силиконовой трубке. Дозатор форсунки активируют электрическим током, подведенным по проводам от аккумулятора. Полная очистка происходит после 5-10 мин. распыления жидкости. Сам процесс состоит из следующих этапов:

  • С форсунки снимают фильтры и резиновые уплотнители, чтобы под воздействием жидкости они не вышли из строя;
  • Организуют герметичное соединение баллона с жидкостью и форсунок через силиконовую трубку;
  • Подводят электропитание от аккумулятора с помощью пары проводов;
  • К разрыву одного провода подводят кнопку для размыкания цепи, второй провод оставляют целым;
  • При нажатии кнопки происходит впрыск, который продолжается до момента равномерного распыления струй жидкости.

Достаточно часто некачественный впрыск происходит по причине засорения или износа сопел форсунки, что достаточно хорошо видно в процессе диагностики неисправностей. Для устранения поломки корпус детали разбирают и тщательно промывают в керосине, наружный нагар удаляют деревянным скребком, а отверстия прочищают мягкой стальной проволокой, диаметр которой меньше отверстия сопла. При увеличении размера сопла более чем на 10 %, или разнице в диаметре отверстий на 5%, распылитель заменяют на новый.

Иногда форсунка может давать течь, которую возможно устранить притиркой иглы к седлу. Течь может возникать и при нарушении уплотнения в торце иглы (уплотняющем конусе). Притирка производится разведенной в керосине пастой ГОИ, при которой избегают ее попадания в зазор между направляющей и самой иглой. После притирки все делали промывают в керосине или чистом дизтопливе, продувают сжатым воздухом, и после сборки снова тестируют на герметичность.

Что бы ваши форсунки служили долго, используйте фильтр дизельного топлива тонкой очистки.

Замена дизельных форсунок

Замена дизельных форсунок производится при полном выходе из строя детали. Процедура, выполненная работниками СТО, достаточно дорогостоящая, но ее можно проделать самостоятельно. Для этого потребуются следующие инструменты:

  1. Динамометрический ключ с удлинителем.
  2. Специальная головка под форсунки.
  3. Рожковый ключ на 17.
  4. Пинцет.

Процедура замены осуществляется в следующем порядке:

  1. Отвинчивание гаек с трубок высокого давления.
  2. Выкручивание самих форсунок (иногда происходит сложно из-за прикипания резьбы).
  3. Демонтаж пинцетом термоизоляционных шайб или их остатков (повторно старые шайбы устанавливать нельзя).
  4. Установка новых термоизоляционных шайб и новых форсунок, которые ввинчивают с необходимым усилием при помощи динамометрического ключа.
  5. Сборка топливной системы в обратном порядке.

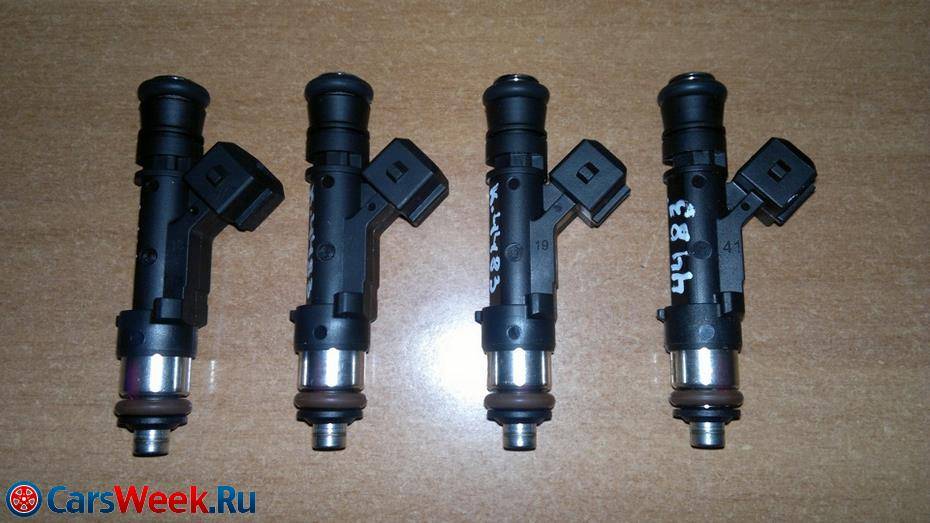

Рабочие параметры и неисправности инжекторов

Одной из основных характеристик форсунки является факел распыла. Для обеспечения корректной работы двигателя топливо должно распыляться под высоким давлением и на большую площадь. При этом размеры капель горючего должны быть как можно меньше. Это позволяет ускорить процесс сгорания и уменьшить расход топлива. Если же подача бензина или дизеля будет осуществляться струей, возникнут провалы в работе мотора, увеличится количество сажи в выхлопе. Происходит это, когда распылитель инжектора загрязняется.

Также важным параметром является время впрыска форсунок, или лаг открытия и закрытия. Он зависит от множества параметров напряжения, уровня давления и типа топлива. Измеряется лаг лабораторным методом, в ходе которого определяется количество пролитого топлива за единицу времени.

Несмотря на сложное устройство, топливные инжекторы имеют длительный срок эксплуатации. В среднем он составляет от 100 до 150 тысяч километров пробега. Основным требованием для обеспечения продолжительности работы форсунок является качество топлива и своевременный технический осмотр автомобиля.

Значение топливной форсунки для дизельного мотора

В современных дизельных моторах топливная форсунка является важнейшим элементом подачи горючего в камеру сгорания каждого цилиндра силовой установки. В зависимости от используемой системы управления впрыском топлива насос-форсунки могут отличаться по модели, форме, размеру и способу управления.

С одной стороны, использование топливных форсунок позволило существенно повысить эффективность сгорания дизельного топлива. Достоинством новой технологии стала оптимизация расхода горючего, увеличение мощности силовой установки, снижение шумности работы и уменьшение уровня вредных веществ в отработанных газах.

С другой стороны, повысились требования к качеству дизельного топлива. Дело в том, что топливная форсунка сильно подвержена загрязнению от различных примесей в низкокачественном топливе. Восстановление работоспособности или ремонт насос-форсунки обходятся недешево.

Несмотря на это благодаря топливным форсункам современные дизельные двигатели стали экономными и выгодными с точки зрения эксплуатации, особенно если речь идет о поездках на дальние расстояния. Благодаря централизации подачи и распределения горючего работа силовой установки стала более эффективной и надежной.

Ремонт

Дизельные форсунки ремонтируют тогда, когда промывка оказалась безрезультатной. Весь ремонт, в сущности, сводится к замене закоксованного распылителя. Если проблема не исчезла, заменяется и обратный фильтр детали. Для работы нам потребуются следующие инструменты:

  • ремкомплект для Common Rail (состоит он из нового распылителя и обратного фильтра);
  • набор рожковых ключей;
  • спецсъёмник для этих деталей.

Последовательность ремонта

  1. Съёмник устанавливается на извлекаемую форсунку.

    Для извлечения форсунок Common Rail лучше всего пользоваться фирменным съёмником

  2. В съёмник вставляется шток, на шток накручивается гайка с левой резьбой (эти штоки и гайки поставляются в комплекте с фирменными съёмниками).

    На форсунку Common Rail устанавливается шток и гайка с левой резьбой

  3. Рожковым ключом на 36 гайка ослабляется. Вместе с ней ослабляется и сам ремонтируемый элемент.
  4. Теперь деталь вручную выкручивается из гнезда.

    Предварительно ослабленная форсунка Common Rail извлекается вручную

  5. На неё со стороны фильтра надевается рожковый ключ на 17, на крышку распылителя надевается ключ на 13. После чего ключ на 17 удерживается, а крышка распылителя ослабляется другим ключом.
  6. Теперь ослабленная ключами крышка распылителя откручивается вручную.

    Предварительно ослабленная ключами крышка распылителя форсунки Common Rail откручивается вручную

  7. Из крышки аккуратно извлекается старый распылитель и заменяется новым.

    С форсунки Common Rail снимается старый загрязнившийся распылитель

  8. Из второй части извлекается обратный клапан.

    Обратный клапан форсунки Common Rail можно снять после извлечения распылителя

  9. Из обратного клапана извлекается возвратная пружина.

    Возвратная пружина форсунки Common Rail извлекается из обратного клапана

  10. Обратный клапан заменяется новым.

    Снятый обратный клапан форсунки Common Rail заменяется новым, из ремкомплекта

  11. После этого производится обратная сборка.

Это интересно: Обгон по встречной полосе

История возникновения инжекторной системы впрыска

Инжектор по сути, форсунка, выступающая распрыскивателем горючего в двигателях. Изготовлен первый инжекторный мотор был в 1916 году российскими конструкторами Стечкиным и Микулиным. Однако воплощена система впрыска топлива в автомобилестроении, была только в 1951 году западногерманской компанией Bosch, которая наделила двухконтактный мотор незамысловатой механической конструкцией впрыска. Примерил на себя новинку микролитражный купе «700 Sport» компании Goliath из Бремена.

По прошествии трех лет задумку подхватил четырехконтактный мотор Mercedes-Benz 300 SL — легендарное купе «Крыло Чайки». Но, так как жестких экологических требований не было, то идея инжекторного впрыска была не востребована, а состав элементов сгорания двигателей не вызывал интереса. Главной задачей на тот момент было повысить мощность, поэтому состав смеси составлялся с расчетом избыточного содержания бензина. Таким образом, в продуктах сгорания, вообще, не было кислорода, а оставшееся несгоревшее горючие образовывало вредоносные газы посредством неполного сгорания.

Установлен инжекторный двигатель

Стремясь увеличить мощность, разработчики ставили на карбюраторы ускорительные насосы, заливавшие горючие в коллектор с каждым нажатием на педаль акселератора. Только в конце 60 х-годов 20 века проблема загрязнения окружающей среды промышленными отходами стала ребром. Транспортные средства заняли лидирующую строчку среди загрязнителей. Было решено для нормальной жизнедеятельности кардинально перестроить конструкцию топливного аппарата. Тут-то и вспомнили за инжекторную систему, которая гораздо эффективнее обычных карбюраторов.Так, в конце 70-го произошло массовое вытеснение карбюраторов инжекторными аналогами, превосходящими во много раз эксплуатационными характеристиками. Испытательной моделью выступил седан Rambler Rebel («Бунтарь») 1957 модельного года. После инжектор был включен в серийное производство всеми мировыми автопроизводителями.

Как промывать форсунки

Доказано, что регулярное использование качественной химии раз в  5000 километров, которая заливается в бак с топливом для промывки топливной системы и удаления нагара обеспечивает длительную бесперебойную работу форсунок и топливной системы в целом, но это справедливо только для новых автомобилей и при регулярном использовании, а когда уже появляются признаки неисправности то прямая дорога в автосервис.

Сегодня в авто сервисах широко используют недорогие одноконтурные установки, которые представляют собой емкости, содержащие сольвент, располагающиеся на передвижной стойке рядом с двигателем или под капотом автомобиля.  Рабочий принцип этой одноконтурной установки следующий.

К топливной рампе на входе присоединяется нагнетательный шланг. Сольвент, который служит и очищающим, и топливным средством, поступает из емкости посредством повышения давления, которое создает воздушный компрессор, присоединенный к емкости с сольвентом. Минус ее заключается в том, что очищающая жидкость минует регулятор давления, тем самым не очищая его запорного клапана и очень поверхностно промывая топливную рампу. Более того нет возможности проверить результат промывки с помощью диагностики, она полностью отсутствует на установках этого класса. Не редкость также применение сольвентов сомнительного происхождения с очень низкими очищающими способностями. Это делается с целью минимизации расходов и получения максимума прибыли. Можно привести в пример случай, когда работники известной СТО выполняли промывку форсунок с помощью самого обычного бензина, выдавая его при этом за специальную очищающую жидкость высокого качества. Естественно, никакой пользы от данной очистки не наблюдалось.

Оптимально применять двухконтурную систему очистки, которая в отличие от примитивного бачка со специальной очищающей жидкостью является высокопрофессиональным оборудованием. Практическое применение данного двухконтурного стенда гарантирует качественную очистку любого двигателя.

В таком стенде присутствует собственный насос который обеспечивает подачу специальной жидкости (сольвента) под давлением прямо в топливную рампу, а ее излишки проходят сквозь регуляторы давления по обратному пути в резервуар установки. Данная схема способствует наиболее эффективному очищению всех частей двигателя, т.е. не только форсунок, но и регулятор давления , и топливную рампу. Более того в электромеханической системе впрыска происходит очищение дозатора-распределителя. Посредством сольвента эффективно удаляются нагары и загрязнения впускных клапанов в двигателе, которые препятствуют движению топливной смеси, а также отложения и нагар на  поршнях и камере сгорания. На двигателях использующих дизель идет эффективная промывка ТНВД (топливный насос высокого давления), в связи с тем, что очищающая жидкость поступает непосредственно на вход ТНВД.

%rtb-4%

Чьи форсунки можно отремонтировать?

С точки зрения возможности ремонта наиболее предпочтительны турбодизели с классическим впрыском Common Rail компании Bosch. С восстановлением форсунок этого типа способны справиться практически все специализированные центры. Но конечный результат зависит от усердия и честности мастера. Электромагнитные форсунки Delphi также поддаются ремонту, но требуют замены наконечника и кодировки форсунки после ремонта. Это увеличивает стоимость ремонта, но без кодировки двигатель будет работать с перебоями. Электромагнитные форсунки Denso одни из самых долговечных, но ремонт возможен лишь при наличии запасных частей. А вот с этим как раз не все хорошо.

Пьезофорсунки Delphi и Bosch считаются неремонтопригодными. В случае с Siemens (Continental) появились наконечники впрыска, позволяющие изменять размер, что позволяет восстановить работоспособность форсунки. Однако, это касается лишь некоторых моделей с двигателями PSA 2.0 HDI 16V. Различные модификации данного турбодизеля применяются в автомобилях Ford Mondeo IV, Focus, Galaxy, S-Max и Volvo S40, S60.

Зачем нужны топливные форсунки

 Электрогидравлические форсунки

 Данный тип форсунок объединил две предыдущие технологии, и полностью приспособлен к использованию на “дизелях”. Большое давление в топливной системе, уравнивается тем, что давление на иглу происходит сверху и снизу. Тем самым, в верхней камере и в нижней образуется одинаковое давление. Но в нижнюю камеру, топливо попадает через узкий канал, увеличивая время на уравновешивание давления в двух камерах. На фото: Электрогидравлические форсунки дизельного мотора  При срабатывании электромагнитного клапана, из-за равного давления – большая мощность не требуется, игла открывает доступ к соплу и позволяет топливу из нижней камеры поступить в цилиндр. Но верхняя камера напрямую соединена с топливной магистралью и быстро заполняется, увеличивая давление на иглу. После закрытия, нижняя камера наполняется топливом через узкий канал, и давление уравнивается.  Форсунки показали себя надежным механизмом, эффективным при использовании на любых двигателях, но применяется на современных дизельных двигателях. Так как, на бензиновых системах достаточно и электромагнитных форсунок. Кроме этого, электрогидравлические форсунки применяются в двигателях с системой непосредственного впрыска топлива в цилиндры.

 Пьезоэлектрические форсунки

 Пьезоэлектрические форсунки — это самое современное изобретение, применяющееся на массовом производстве современных дизельных моторах, оснащенных системой непосредственного впрыска в цилиндры. По принципу работы. Они полностью повторяют электрогидравлические форсунки, за единственным исключением — в качестве привода клапана используется не электромагнит, а пьезоэлектрический кристалл. На фото: Пьезоэлектрические форсунки дизельного мотора  Уже давно известен эффект, при котором, некоторые кристаллы способны менять свою форму под воздействием электрического разряда. Этот же эффект наблюдается и в обратную сторону. Если воздействовать на такой кристалл механическим способом — то вырабатывается электрический разряд. При конструировании, были использованы кристаллы, способные увеличивать свою длину под воздействием электричества, приводя в действие механизмы клапана в форсунке.  Основным преимуществом новой технологии, стала быстрота срабатывания клапана, что позволило производить многократный впрыск за один такт. Современные системы способны срабатывать до девяти раз за один такт. Это значительно улучшило качество топливной смеси, и позволяет еще больше улучшить характеристики дизельных агрегатов.  Но к сожалению, даже современные технологии не застрахованы от поломок, а новые форсунки данного типа обходятся потребителю в круглую сумму. Поэтому, ремонт пьезоэлектрических форсунок — это целесообразное решение, а для ознакомления с ремонтными мастерскими, можно посетить данный сайт www.spbparts.ru.

Как найти причину поломки?

Это делается при помощи специального тестера, вначале проверяют подаваемое напряжение на форсунки (нормальное давление от 0 до 2-3В), если напряжение есть, значит с форсункой всё в порядке. Далее осуществляется проверка обмотки клапанов форсунок. При нормальной работе форсунок они имеют сопротивление 12-16 Ом, в системах с турбонаддувом – 4-5 Ом, а в системах с моноинжектором – 4-5 Ом. Подвижность электроклапана форсунки определяется моментальным подключением клемм форсунки к источнику электропитания, например, к аккумулятору двигателя. Нормально работающий инжектор будет слегка щёлкать, это будет говорить о нормальной работе клапана, при этом, если клапан работает, а цилиндр нет, значит, форсунка очень сильно загрязнена.На станциях техобслуживания уровень загрязнения форсунок проверяют при помощи мультитестеров по продолжительности импульсов, которые ЭБУ подаёт для открытия клапана. Если форсунка загрязнена, то время импульса увеличивается.Также, если в работе двигателя обнаружены нарушения, то можно проверить токсичность отработавших газов. Их токсичность повышается при переобогащении смеси, ухудшении смесеобразования, при невозможности воспламенения горючей смеси.Если в машине установлен трёхкомпонентный катализатор, то здесь показателем ухудшения работы форсунок может служить увеличение содержания окислов азота. При этом, если иномарка новая, то не отработанное топливо в виде газов может быстрее вывести катализатор из строя.

Порядок разборки инжекторов

После дефектовки пора приступать к ремонту. Чтобы разобрать форсунку рекомендуем использовать накидные ключи из-за лучшего захвата граней. Иначе повредите гайку, а  найти ее отдельно считается большой проблемой .
Чтобы правильно разобрать форсунку, ее следует поместить в гаечный ключ и зажать его в тисках. Потом при помощи головки отвинтите гайку. Когда гайка ослабится, открутите ее от руки. Она может вывернуться вместе с прикипевшим к ней распылителем. В этом случае распылитель необходимо обработать препаратом облегчающим отвинчивание закисших резьб.
Потом распылитель аккуратненько извлекается из гайки.
Можете, например, поместить гайку на дюралевую пластинку с отверстием чуть больше диаметра распылителя. Пластинку расположить на приоткрытых тисках. На торец распылителя наставить медный либо алюминиевый пруток, и легкими ударами по проставке выбить его из гайки.
После того как распылитель снят, должна быть выполнена самостоятельная чистка дизельных форсунок. Все составляющие надлежит кропотливо очистить от нагара и отложений при помощи щетки с небольшой металлической щетиной и очистителя карбюратора ( можно применять чистую солярку либо ацетон ). Промойте все части после окончания операции чистой соляркой. Для просушки деталей отлично подойдет сжатый воздух. Это поможет убрать мелкую грязь из стыков сопрягаемых деталей и не даст попасть внутрь частицам ткани от используемых тряпок.
