Раздаточная коробка: что это такое и как работает

Какие бывают раздаточные коробки?

Назначение и устройство раздаточной коробки неразрывно связаны. Не во всех автомобилях установлены одинаковые РК. Чаще всего эти механизмы отличаются друг от друга своим типом и структурой. Существует три основных критерия, по которым один такой механизм отличается от другого.

  • Типы приводных валов. В понижающих коробках они могут быть несоосными и, наоборот, соосными.
  • Месторасположения приводных валов.
  • Число наличествующих передач. Это количество определяет ступенчатость коробки. Они бывают одно-, двух- и трёхступенчатыми.

Сам механизм «раздатки» может отличаться. Способов её сбора существует несколько. Однако есть составляющие, без которых не обойдётся устройство раздаточной коробки.

Во-первых, это ведущий вал. При использовании одной передачи он отвечает за приём крутящего момента.
Во-вторых, это четыре приводных вала. Они ставятся на оси сзади и спереди. Они связаны попарно.
В-третьих, в таком механизме обязательно присутствует зубчатая либо цепная передача крутящего момента.
В большинстве полноприводных авто есть также понижающая передача

Однако обращаем ваше внимание на то, что она присутствует не во всех раздаточных коробках. Так, это звено цепи механизма отсутствует, например, в кроссоверах, которые, хоть и обладают полным приводом, для езды по сложным ландшафтам не созданы.
Также в коробках некоторых авто с полным приводом есть дифференциал, который устанавливается между осями, и блокиратор под дифференциал.

УСТРОЙСТВО И РАЗНОВИДНОСТИ

Для примера рассмотрим устройство самой простой раздатки – шестеренчатого типа. Такие агрегаты уже несколько вытеснились иными типами, но при этом считаются одними из самых надежных и «настоящих» раздаточных коробок. Состоит шестеренчатая раздаточная коробка из 4-х валов, размещенных в корпусе – ведущего, ведомого, промежуточного вала и привода второго моста. На всех валах расположены шестерни, взаимодействующие между собой.

Ведущий и ведомый валы установлены на одной оси и имеют постоянное зацепление между собой. Это дает постоянную передачу вращения на один из мостов, то есть одна ведущая ось на автомобиле работает все время.

Промежуточный вал в раздатке посредством своих шестерен, зацепленных одновременно с шестеренками ведущего вала и привода второго моста, обеспечивает передачу крутящего момента на последний, поэтому вторая ось тоже получает вращение и является ведущей.

Принцип работы такого редуктора очень прост – ведущий вал получает вращение от коробки передач, сразу отдает его на ведомый вал и через промежуточный передает крутящий момент на вал привода второго моста. Но эксплуатация машины с таким типом раздатки и постоянной подачей вращения на оба моста затруднительна, поскольку из-за жесткого соединения валов управляемость авто падает, и возникает сильная нагрузка на элементы трансмиссии.

Конструкторы решают эту проблему двумя путями – установкой дифференциала (межосевого) и оснащением узла механизмом отключения одного ведущего моста.

Дифференциал в конструкции раздатки выполняет ту же роль, что и в главной передаче – возможность вращаться валам с разными угловыми скоростями. Его наличие снижает проходимость авто из-за возможного переброса всего крутящего момента на одну ось, если вторая потеряла сцепление с дорогой, но положительно сказывается на управляемости. Для повышения же внедорожных качеств дифференциал дополнительно оснащается блокировкой.

В агрегатах же с механизмом отключения, авто в обычном режиме эксплуатации имеет один ведущий мост, а второй задействуется при надобности.

Дополнительно шестеренчатая раздаточная коробка может иметь понижающую передачу, которая повышает тяговое усилие за счет изменения передаточного соотношения в раздаточной коробке. Реализуется понижающая передача установкой дополнительных шестерен на валы. То есть, на каждом валу размещено по две шестерни разных диаметров. При введении в зацепление одних из них передаточное соотношение в агрегате равно 1:1, никакого понижения нет, но если задействовать вторую группу шестеренок, то соотношение меняется. На одних автомобилях оно составляет 2:1, на других – 2,5:1. В результате скорость движения машины снижается, но пропорционально возрастает тяговое усилие. Примечательно, что понижающую передачу используют только при включении полного привода.

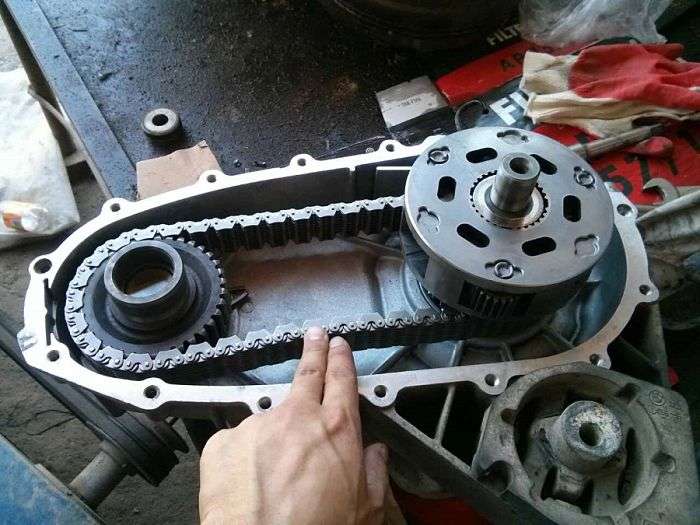

Помимо шестеренчатых раздаток на машинах применяются также и цепные. В них промежуточный вал отсутствует, а вращение на приводной вал второй оси осуществляется цепью. Такая конструкция отличается меньшей металлоемкостью узла, но и по надежности уступает шестеренчатому типу.

В современных конструкциях отказались от использования дифференциалов, а их место заняли муфты – механические (синхронизаторы), фрикционные, электромагнитные, вискомуфты. На ряде авто применяются дифференциалы Torsen.

Как работает коробка и нужна ли она?

Как работает?

В автомобиле коробка робот и автомат: в чем разница, что надежнее, лучше, дешевле? чем отличается коробка робот от коробки автомата и вариатора в автомобиле: сравнение визуальное и в принципе действия Для начала разберёмся, как работает раздаточная коробка. Принцип работы раздаточной коробки заключается в том, что дифференциалы, которые бывают двух типов (симметричные и несимметричные) делят крутящий момент на оси. Первый вид механизма распределяет крутящий момент поровну, а второй — не поровну, в зависимости от заданных показателей. Так или иначе, благодаря этому прибору приводные валы могут работать с разной скоростью, что увеличивает манёвренность и устойчивость машины при повороте и при езде по бездорожью.

Принцип действия раздатки:

Также под дифференциалом может быть установлен блокиратор. Это устройство помогает заблокировать дифференциал, распределяющий крутящий момент. После такой блокировки колёса будут вращаться строго с одинаковой скоростью. Управлять этой функцией можно самостоятельно из салона автомобиля либо можно настроить автоматическую блокировку. Такая функция востребована на тех машинах, которым приходится ездить, например, по длинным полям.

У раздаточной коробки существует несколько режимов работы. Она может функционировать:

  • при двух активных мостах и блокировке дифференциала, которая осуществляется в автоматическом режиме;
  • при двух активных мостах, но на понижающей передаче с условием перманентной блокировки дифференциала;
  • при двух работающих мостах и с условием перманентной блокировки дифференциала;
  • при двух работающих мостах;
  • при условии работы только заднего моста.

Если коробка не работает

Неисправности раздаточной коробки бывают разными. Однако существует несколько наиболее часто встречающихся недугов прибора:

  • Сложно включаются передачи. Если у вас наблюдается такая проблема, проверьте штоки и вилки прибора. Они могли износиться в результате долгой эксплуатации. Если это так, следует заменить их как можно скорее. Также причиной могут стать задиры, образовавшиеся на зубчатых колёсах. Если ни одна из указанных причин не касается вас, остаётся лишь проверить фиксаторы. Возможно, указанная проблема вызвана их расхлябанностью.
  • Передачи автоматически выключаются на ходу. Скорее всего, необходимо заменить шестерни. Их зубья наверняка уже успели износиться. Если шестерни в порядке, проверьте целостность креплений вилок. Они могут соскакивать.
  • Коробка ужасно шумит. Для начала вспомните, какие смазывающие вещества вы используете? Возможно, их вязкости недостаточно и нужно подобрать что-то более густое. Зубчатые колёса могли прийти в негодность. Тогда их нужно заменить. Эта же причина может быть вызвана проблемами при работе сцепления или стиранием подшипников.
  • Вытекает масло из РК. Если вы определили, что масло течёт именно из неё — просто купите новые прокладки и попросите мастера их установить.

К сожалению, самостоятельно починить коробку любителю почти невозможно. Единственное, что новичок в ремонтном деле сможет сделать своими руками — произвести замену масла. Для всех остальных процедур потребуется помощь специалиста.

Нужна ли раздаточная коробка?

Как и у любого механизма, у РК есть свои преимущества и недостатки.

Начнём, пожалуй, с минусов. Точнее, с одного, но существенного минуса раздаточной коробки. Дело в том, что большинство её деталей довольно дорого стоят. Поэтому их замена обойдётся недёшево. А те детали, которые продаются по приемлемым ценам, сложны в починке, поэтому тоже могут потребовать средств от автовладельца на работу мастера.

  • При работе «раздатки» во время движения автомобиля на низкой скорости крутящий момент передаётся на оси. Это увеличивает проходимость внедорожника.
  • Примечательно, что при работе «раздатки» большой крутящий момент не может потеряться. Это достигается благодаря демультипликатору. Он является помощником машины в сокращении интенсивности кручения валов привода.
  • Также у водителя автомобиля, оснащённого раздаточной коробкой, есть возможность самостоятельно определять число передачи.
  • При езде в сложных условиях РК станет другом и помощником автомобилиста, помогая его «железному коню» эффективно преодолевать ландшафтные препятствия.
  • Ну и, конечно, одно из ведущих преимуществ заключается в том, что работа раздаточной коробки продляет жизнь трансмиссии.

Но не стоит забывать, что никакая раздаточная коробка не умаляет важности мастерства водителя, решившего проехать на внедорожнике по сложным участкам. Ведь даже при управлении самым «навороченным» авто неопытность ездока может сыграть с ним злую шутку

Основные неисправности раздаточных коробок

  • Течь масла. Может быть как сквозь сальники, так и по стыкам корпуса. В случае с сальниками следует не только заменить их, но и проверить целостность посадочных мест под сальники — на них могут быть каверны либо трещины, сквозь которые также может уходить масло, даже если сальник будет исправен. Следует также проинспектировать поверхности, которые облегает губа сальника — если на ней будет выработка или борозды, то новый сальник также придёт в негодность. Люфт подшипников, валов или фланцев также приводит к тому, что губа сальника деформируется и становится неспособной удерживать герметичность. В случае, если течь проходит по стыкам корпуса, раздаточную коробку нужно разобрать вплоть до места течи, стыки зачистить, обезжирить, а затем нанести качественный герметик, пользуясь инструкцией по его применению.
  • Ось сателлита раздаточной коробки NV-242 протёрта абразивом

    Гул, рокот подшипников. Определяется в процессе эксплуатации и при прослушивании отдельных узлов в процессе диагностики автомобиля на станциях тех.обслуживания. Проявляется в движении постоянным воем, могут быть звуки частых лёгких ударов. Изношенные подшипники следует заменить.

  • Результат воздействия абразива на зубья сателлита межосевого дифференциала раздаточной коробки NV-242. Видны раковины и задиры на рабочей поверхности, которая должна быть абсолютно гладкой.

    Растяжение цепи, передающей крутящий момент. Типичные раздаточные коробки имеют прямой вал от коробки передач до заднего кардана, а примерно посередине вала при помощи цепи Морзе крутящий момент передаётся на параллельны вал, ведущий на передний кардан. Растянутая цепь выдаёт себя проскальзыванием относительно зубьев шестерён, на которых она сидит. Лучше всего это можно понять, вывернув до упора колёса в любую сторону и резко тронувшись с места. Звонкий треск из раздаточной коробки даст понять, что цепь растянута. В самых запущенных случаях цепь провисает настолько, что стачивает зубья шестерён, а также начинает протирать корпус раздаточной коробки.

  • Износ межосевого дифференциала. Дифференциал представляет собой планетарную передачу, наибольшую нагрузку в которой испытывают сателлиты. Их поверхности постоянно подвергаются трению, а некачественная смазка или её отсутствие, твёрдые инородные частицы вроде песка или металлических крошек убивают дифференциал за несколько десятков километров пробега. Для улавливания стального абразива в раздаточных коробках используют магнитный вкладыш, который обычно находится на дне раздаточной коробки, возле маслозаборной трубки.
  • Остатки медной оплётки электромагнитной муфты включения полного привода в раздаточной коробке автомобиля Ford Explorer.

    Износ электромагнитного сцепления подключения полного привода. Некоторые раздаточные коробки для удобства пользователя оснащены электромагнитом, который при включении питания сцепляет разомкнутую цепь передачи крутящего момента, и появляется полный привод. Медная оплётка электромагнитов чувствительна к резким нагрузкам, что нередко приводит к выходу из строя механизма подключения полного привода.

  • Износ вискомуфты. Выдаёт себя потерей управляемости в поворотах, неустойчивым прохождением неровностей, «козлением», низкочастотными скрипами в трансмиссии, в тяжёлых случаях самым очевидным становится неравномерный износ покрышек. При снятии одного из карданных валов (если есть такая возможность) симптомы полностью пропадают. Изношенную вискомуфту следует отремонтировать или заменить.

Режимы работы

Раздаточная коробка работает в пяти режимах.

1. Включена нейтраль.

2. Разблокирован дифференциал при включенной повышающей передаче: крутящий момент делится в соотношении 1:2.

3. Заблокирован дифференциал при включенной повышающей передаче: крутящий момент делится в зависимости от сцепления колес с дорожным покрытием.

4. Разблокирован дифференциал при включенной понижающей передаче: крутящий момент раздается в соотношении 1:2.

5. Заблокирован дифференциал при включенной понижающей передаче: передний и задний мосты работают как единое целое. Крутящий момент раздается в зависимости от степени сцепления колес с дорогой. В таком режиме проходимость автомобиля самая высокая.

Видео: раздаточная коробка.

Буду надеяться, что статья получилась интересной и полезной!

Назначение узлов раздаточной коробки

Межосевой дифференциал

Данный узел позволяет распределить межосевой крутящий момент и дает приводным валам вращаться на разных угловых скоростях

Это особенно важно при движении в поворотах, поскольку колеса проходят разное расстояние и, следовательно, должны вращаться с разной скоростью. Если раздаточная коробка не оснащена таким узлом, обеспечить колесам возможность вращаться с разными скоростями можно только путем отключения одной оси. Межосевые дифференциалы бывают симметричными и несимметричными

Первый работает таким образом, что крутящий момент раздается поровну на обе оси, второй делит его в определенной пропорции


Межосевые дифференциалы бывают симметричными и несимметричными. Первый работает таким образом, что крутящий момент раздается поровну на обе оси, второй делит его в определенной пропорции.

Статья в тему: Принцип работы иммобилайзера, что он блокирует и как работает

Классификация раздаточных коробок

Существует в конструктивном исполнении много разных типов и классификаций раздаточных коробок (РК). Поэтому механизмы разделяются на следующие категории:

  1. По способу распределения мощности механизмы могут быть:
    • подключённый постоянный привод на оба моста;
  2. возможность отключения одного из мостов;
  3. возможность отключения и включения любого из мостов.
  4. По числу передач коробки бывают:
    • одноступенчатые;
  5. двухступенчатые;
  6. трёхступенчатые. Это обозначает что передаточное число на колесо равно 1, 2 или 3. Чем больше число, тем больше усилие на колесо.
  7. По типу механизма управления существует следующая классификация раздаточных коробок (РК):
    • РК с автоматическим, электронным подключением с помощью сервопривода или гидропереключателя. Очень эффективна такая система при гололёде, при торможении система отключает задний мост, остаётся тормозная трансмиссия заднего моста, а передний мост продолжает двигать транспорт и держит машину прямолинейно.
  8. Полуавтоматическая РК работает от кнопок управления на машине. Позволяет в необходимый момент принудительно включить или выключить привод РК.
  9. Ручная РК имеет специальные рычаги управления расположенные обычно между передними креслами. Управление выполняется исключительно ручное, механическое, что обеспечивает при рабочем состоянии системы её полную безотказность. Распространена на российских семействах УАЗ, КАМАЗ, МАЗ, а так же на иностранных джипах с ручной коробкой передач.
  10. По расположению валов механизмы делятся на следующие:
    • РК имеют соосные приводные валы к мостам, обеспечивается единое использование главной передачи для обоих мостов.
  11. Привод РК может заблокировать привод моста обеспечивается движение без пробуксовки, мост подключается на труднодоступных участках. При движении по шоссе мост дополнительный отключается. РК имеют дифференциальный привод мостов.
  12. Передний мост постоянно подключён, для прохода трудного участка дороги следует включить дифференциал.

Что это такое

Что такое раздаточная коробка в автомобиле? Это деталь главной трансмиссии с полным приводом, цель которой – изменение раздачи мощности от двигателя внутреннего сгорания между передней и задней осями. Таким образом, эта деталь раздаёт крутящий момент на колёса, когда это необходимо.

Раздаточная коробка всегда устанавливается на полноприводные машины или авто со специальным оборудованием (строительные, сельскохозяйственные, пожарные машины). Таким образом «раздатка» передаёт крутящий момент на это самое оборудование (подъёмный кран, пожарный насос или тросовая лебёдка).

Эта деталь была впервые установлена на легковые авто с начале XX века. Это делалось для участия в гонках по бездорожью. К сожалению, автолюбители не получило популярности. Но позже, когда «раздатку» установили на грузовой автотранспорт, популярность этого нововведения возросла.

С какой целью применяют раздаточную коробку? Важное преимущество раздаточной коробки – это уменьшение нагрузки и износа деталей в условиях бездорожья. Автомобиль легко и равномерно проходит тяжёлые участки пути

Для чего служит? Перечислю важные функции «раздатки»:

  1. Повышение крутящего момента на ведущих осях автомобиля. Это значение, которое показывает, сколько времени надо машине для разгона на максимальной мощности.
  2. В дополнительных модификациях есть функция повышения или понижения передаточного числа. Чем это число выше, тем быстрее мотор раскручивается до максимальных оборотов – следовательно, автомобиль быстрее разгоняется.
  3. Равномерное распределение крутящего момента на все колёса, что эффективно для прохождения сложных участков дорог.
  4. Стабилизация устойчивости автомобиля на максимальной мощности при небольшой скорости движения.

Подробнее рассмотрим, из чего состоит раздаточная коробка.

Это интересно: Датчик массового расхода воздуха (ДМРВ) – симптомы, признаки неисправности — объясняем в общих чертах

Классификация

В целом, конструктивных исполнений раздаток – множество, поэтому и используется классификация их. Она разделяет все существующие виды раздаточных коробок по таким критериям как:

  • Способ распределения мощности;
  • Число передач;
  • Тип механизма управления;
  • Расположение валов.

Распределение мощности

Способ распределения мощности – один из основных критериев, по которым разделяются раздатки. Он характеризует, как именно осуществляется передача вращения между осями.

По этой классификации коробки делятся на обеспечивающие:

  • Постоянный привод на обе оси без возможности отключения какого-либо мостов;
  • Возможность отключения переднего или заднего моста (он в этой компоновке трансмиссии является вспомогательным);
  • «Равноправное» отключение. Такая раздатка позволяет отключать любой из мостов (позволяет на авто сделать любой тип привода – передний, задний, полный).

Трансмиссия с постоянным приводом используется как на легковых авто, так и некоторых внедорожниках. В раздатке таких трансмиссий отсутствует механизм управления, и ведущими являются постоянно все колеса.

Отметим, что в современных конструкциях раздаток полноприводных трансмиссий дифференциал не используется, вместо него устанавливаются разного рода муфты (электромеханические, фрикционные, магнитные). Их особенность заключается в том, что они могут обеспечивать меняющееся соотношение распределения вращения. Управление этими муфтами осуществляется электроникой, что позволяет системе привода быстро реагировать на дорожные условия и направлять больший момент на требуемую ось.

Раздаточные коробки с отключаемым одним из мостов – самая распространенная компоновка для кроссоверов. Ее особенность заключается в том, что водитель самостоятельно решает, когда нужен полный привод. В такой конструкции также нередко используются муфты в качестве межосевого дифференциала. Управление коробкой может быть, как полностью механическим, так и электроприводным.

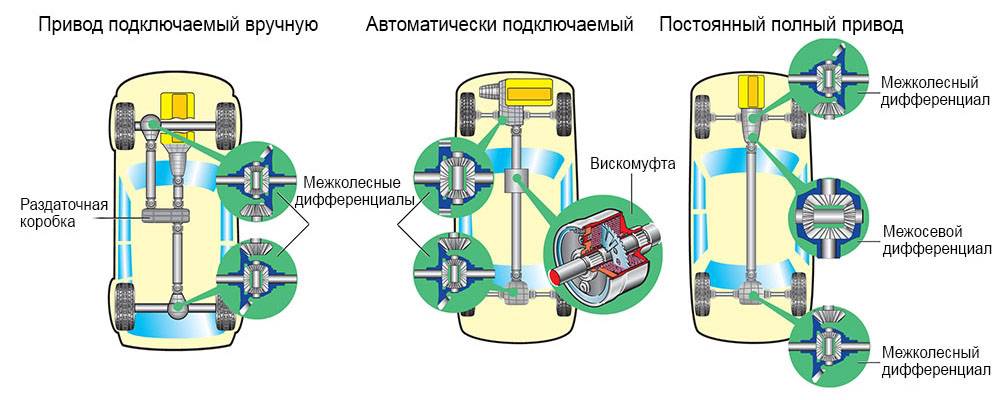

Схема видов полного привода

«Равноправное» отключение мостов встречается нечасто. Обусловлено это более сложной конструкцией самой коробки.

Количество ступеней

По количеству передач существующие типы коробок передач делятся на одно-, двух- и трехступенчатые. На легковых автомобилях и кроссоверах обычно используется одноступенчатая передача. Это означает, что передаточное число раздаточной коробки равно 1, то есть она его не изменяет и на колеса передается тот момент, который задан КПП.

На внедорожниках же часто встречается двухступенчатая раздатка. В ней имеется две передачи, у которых передаточное число равно 1 и 2. Нередко такую коробку еще называют «раздаткой с делителем». Наличие двух передач позволяет при надобности на этом узле изменить передаточное число, повысив тяговое усилие на колесах. Но при этом автомобиль движется вдвое медленнее. В обычной коробке это делается всего лишь наличием дополнительной пары шестерен.

Трехступенчатые раздаточные коробки на автотранспорте обычно не встречаются, их используют на спец. технике.

Механизм управления

Что касается типа механизма управления, то он бывает ручным, полуавтоматическим и полностью автоматическим. Первый вариант – самый надежный, поскольку в конструкции отсутствует какая-либо электроника. В такой раздаточной коробке водитель самостоятельно, при помощи системы рычагов вводит в зацепление шестерни, включая дополнительный мост.

В полуавтоматическом механизме задействование дополнительного моста осуществляется механизмом управления с электронным приводом. То есть, включение и выключение дополнительного моста проходит без участия водителя. Но такая система управления позволяет и самому водителю включать полный привод.

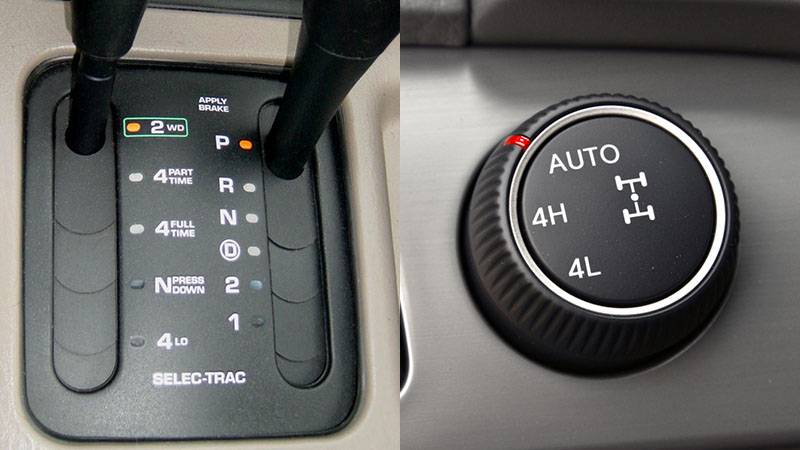

Ручной и полуавтоматический механизм управления раздаткой

Автоматическое же управление подразумевает, что работу раздаточной коробки полностью контролирует электроника. Она на основе показаний датчиков определяет момент, когда нужен полный привод и задействует его.

Положение валов

Последний критерий, по которым делятся раздаточные коробки – положение валов. Оно бывает соосным и несоосным. Первый вариант указывает на то, что ведомый и вал привода переднего моста расположены на одной оси. Ведущий же вал располагается параллельно им.

В несоосной конструкции на одной оси располагаются ведущий и ведомый валы, а вал переднего моста установлен параллельно.

Назначение узлов раздаточной коробки

Межосевой дифференциал

Данный узел позволяет распределить межосевой крутящий момент и дает приводным валам вращаться на разных угловых скоростях

Это особенно важно при движении в поворотах, поскольку колеса проходят разное расстояние и, следовательно, должны вращаться с разной скоростью. Если раздаточная коробка не оснащена таким узлом, обеспечить колесам возможность вращаться с разными скоростями можно только путем отключения одной оси. Межосевые дифференциалы бывают симметричными и несимметричными

Первый работает таким образом, что крутящий момент раздается поровну на обе оси, второй делит его в определенной пропорции


Межосевые дифференциалы бывают симметричными и несимметричными. Первый работает таким образом, что крутящий момент раздается поровну на обе оси, второй делит его в определенной пропорции.

Статья в тему: Принцип работы иммобилайзера, что он блокирует и как работает

Механизм блокировки межосевого дифференциала

Чтобы автомобиль мог полноценно реализовать свои внедорожные возможности, межосевой дифференциал оснащают блокирующим механизмом, назначение которого в том, чтобы принудительно заставить колеса обеих осей вращаться с одинаковой скоростью. Блокирование может происходить либо принудительно, либо вручную, в зависимости от типа механизма. В настоящее время используются следующие виды блокировок:

  • дифференциал самоблокирующийсяTorsen;
  • фрикционная многодисковая муфта;
  • вязкостная муфта (вискомуфта).

Первыми двумя механизмами оснащается раздаточная коробка кроссоверов в силу недостатков, описанных ниже.

Вискомуфта

Это наиболее простое устройство, позволяющее автоматически заблокировать межосевой дифференциал. Принцип ее работы следующий: внутри нее находятся перфорированные диски, погруженные в силиконовую жидкость, часть дисков соединена с корпусом, а остальные со ступицей; во время пробуксовки колес одной из осей одни диски начинают вращаться быстрее других, силиконовая жидкость разогревается и густеет, как бы склеивая ступицу с корпусом.


Основное достоинство такой системы – низкая стоимость. Недостатков гораздо больше: срабатывание происходит с запозданием, в результате чего автомобиль может успеть зарыться буксующими колесами; блокировка дифференциала не полная; от продолжительной работы происходит перегрев; данный узел несовместим с системой ABS.

Самоблокирующийся дифференциал Torsen

Это конструкция, состоящая из набора червячных шестерен – ведущих и ведомых. Принцип работы данного устройства следующий: пока все колеса хорошо «держат» дорогу, дифференциал раздает крутящий момент осям поровну. Как только одна из осей пробуксовывает, момент, благодаря силам трения в червячной передаче, перебрасывается на другую ось, соотношение усилий может доходить до 20:80. Основной минус такого решения – ограничения по прочности конструкции. По этой причине Torsen не устанавливается на внедорожниках, его удел – кроссоверы.

Многодисковая фрикционная муфта

Это набор фрикционных дисков, имеющих контролируемую степень сжатия. Такая муфта позволяет распределять между осями крутящий момент в зависимости от условий местности. В обычных условиях момент делится поровну. Во время пробуксовки одной из осей диски муфты сжимаются, дифференциал полностью или частично блокируется. Для обеспечения работы муфта может оснащаться электрическим или гидравлическим приводом и электронной системой управления. Еще межосевой дифференциал можно заблокировать вручную посредством механического, пневматического, гидравлического или электрического привода. Многие автомобили имеют возможность блокировки дифференциала, как в автоматическом, так и в ручном режиме.

Статья в тему: Основные признаки неисправности датчика дроссельной заслонки

Назначение данного узла заключается в передаче крутящего момента приводному валу передней оси автомобиля для обеспечения работы полного привода. Она состоит из пары зубчатых колес (ведущее и ведомое) и приводной цепи. Помимо передачи цепной, в раздаточной коробке может применяться зубчатая, состоящая из цилиндрических шестерен.

Что такое раздатка. Назначение раздаточной коробки

Раздаточная коробка устанавливается практически на все автомобили с полным приводом (например, Нива, УАЗ) или на автомобили с каким-либо дополнительным оборудованием требующий отдельный привод, и по принципу действия в первую очередь предназначена для разделение крутящего момента по осям автомобиля, отсюда и название — раздаточная коробка. Впервые раздатка была применена в начале прошлого века на легковых автомобилях, которые были предназначены для участие в гонках по бездорожью.

Но большинство потребителей не сразу поняли всю выгоду от «коробки скоростей» (такое название была дано раздаточной коробке после её изобретения) и отнеслись довольно таки скептически к данному новшеству. Но после применения раздатки в полноприводных грузовых автомобилях интерес у производителей и конечных потребителей к нему возрос. Хоть основной функцией данного узла и является распределение крутящего момента, у большинства его модификаций есть и дополнительная функция в виде увеличения передаточного числа.

Опрос: Знаешь ли ты что такое раздоаточная коробка? (Кол-во голосов: 183)

Знаю от и до

Пока не знаю, зашел почитать

Не до конца знаю что это такое

Вообще не знаю

Чтобы проголосовать, кликните на нужный вариант ответа. Результаты

Данная функция позволяет увеличить тяговые характеристики автомобиля, тем самым повышает проходимость транспортного средства, что очень полезно при передвижении по бездорожью.

Основные функций раздаточной коробки можно выделить:

  1. Распределение крутящего момента по ведущим мостам, для обеспечения проходимости транспортного средства по бездорожью, максимально понижая циркуляционную мощность.
  2. Повышение крутящего момента на ведущих мостах для снижения сопротивления качению колес, при эксплуатации автомобиля по бездорожью.
  3. Обеспечение устойчивого движения транспортного средства на малой скорости при работе силового агрегата на максимальных мощностях.

Распространенные неисправности

Ремонт раздаточной коробки связан со значительными вложениями денег, поэтому для минимизации износа комплектующих необходимо бережно эксплуатировать автомобиль и проводить своевременное техническое обслуживание. Основными неисправностями раздатки называют:

  • износ подшипников — характеризуется повышенным шумом и вибрацией узла при движении. в дальнейшем появляются стуки, скрежет, что сигнализирует о скором выходе механизма из строя;
  • образование задиров на зубьях шестерен — влечет затрудненное переключение передач, включение-выключение пониженной передачи;
  • износ фиксаторов механизма переключения — раздаточная коробка самопроизвольно выключается;
  • выход из строя сервопривода включения фрикционной муфты, который ведет к перегреву агрегата из-за его постоянной работы.
