Усилитель тормозов вакуумный: как устроен и работает, неполадки ВУТ

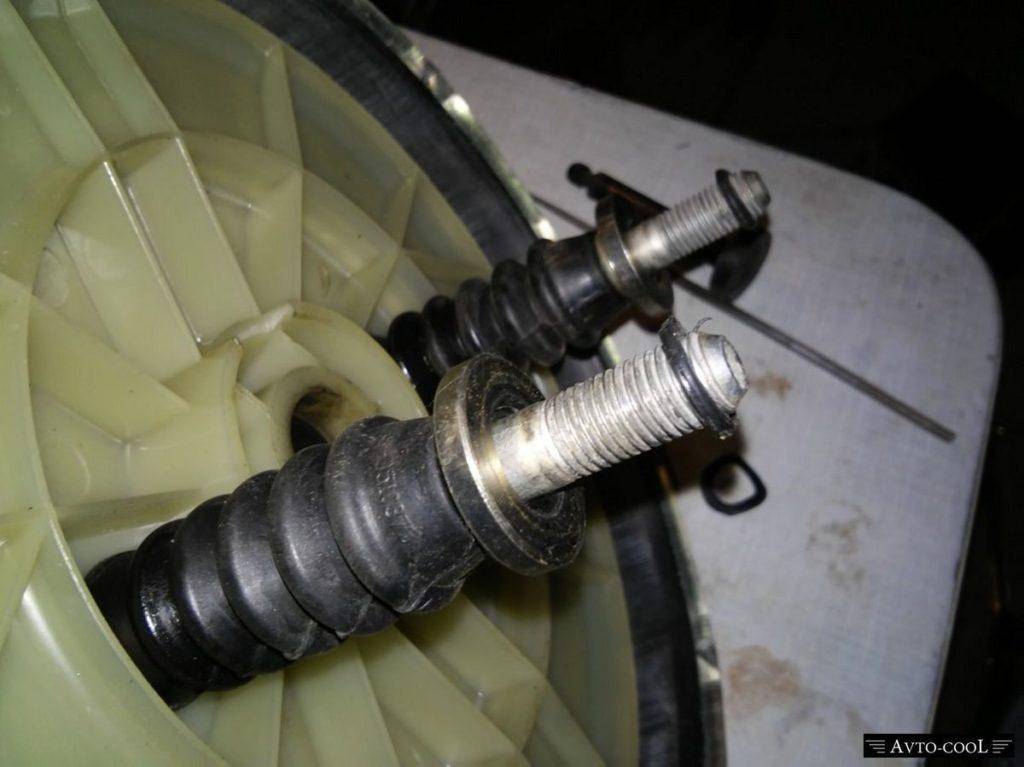

Ремонт вакуумного усилителя

Стоит отметить, что процесс ремонта вакуумного усилителя – задача достаточно простая, так что выполнить все можно и самостоятельно. В то же время, если вы не уверены в своих способностях, обратитесь за помощью к профессионалам. В любом случае, важнее всего тщательно почитать инструкцию о работе устройства на конкретной модели авто. С другой стороны, сам процесс на разных транспортных средствах достаточно сильно похож, так что особых проблем возникнуть не должно.

Из инструментов ничего сверх особенного не нужно, достаточно будет стандартного набора приспособлений. Далее приступаем к поэтапному ремонту:

• читаем инструкцию по ремонту и эксплуатации транспортного средства, определяем ключевые нюансы;
• тяга привода отключается от тормозной педали, что находится неподалеку от рулевого вала;
• проводим демонтаж главного тормозного цилиндра, который находится в подкапотном пространстве;
• выполняем ремонтные работы, исходя из типа поломки. При необходимости, заменяем неисправный элемент.

Неисправности усилителя тормозов

Поскольку замещение тормозного усилия производится с помощью вакуума, большинство неисправностей ВУТ связано с потерей герметичности:

• пробой резиновой диафрагмы вследствие критического износа;
• всасывание воздуха по краю корпуса — на стыке между двумя крышками;
• то же, сквозь сальник на штоке ГТЦ;

• проблемы со шлангом отбора разрежения — трещины либо подсос в местах соединений.

Значительно реже встречается отказ внутреннего перепускного клапана, засорение воздушного фильтра и усадка пружины от естественного износа. В очень редких случаях пружина ломается на 2 части.

Однажды мой знакомец столкнулся с интересным эффектом – «семёрка» намертво затормаживалась после запуска двигателя. Неисправности предшествовал постоянный перегрев тормозных дисков и барабанов на всех колёсах. Оказалось, внутри вакуумного усилителя произошли сразу 2 поломки — вышел из строя клапан и сломалась возвратная пружина. При попытке завести мотор ВУТ автоматически срабатывал от вакуума, самопроизвольно выжимая шток основного цилиндра. Естественно, все тормозные колодки схватывали — сдвинуть авто с места было невозможно.

Иногда между фланцем ГТЦ и вакуум-усилителя наблюдается протечка тормозной жидкости. Но эта проблема не относится к поломкам ВУТ, потому что жидкость подтекает из главного цилиндра. Причина — износ и потеря герметичности уплотнительных колец (манжет) внутри ГТЦ.

Мокрота вокруг посадочного фланца указывает на протечку тормозной жидкости из ГТЦ

Воздух в тормозах как исправить проблему

Вакуум тормозов – наиболее частая причина Другое дело, если фактура звука существенно отличается на слух. То есть шипение получается довольно громким и как бы захлебывающимся.

Одновременно при надавливании на тормозную педаль на холодную ощущаем излишнюю тугость ее хода. А также – плавучесть оборотов движка (а иногда и заглохнуть может)

В подобных случаях следует обратить пристальное внимание на вакуумный усилитель, как возможную причину неполадок

Ну, тугая педаль, конечно, еще может быть и от мороза, к примеру, пока главный не прогреется. Но вот обороты и довольно сильное шипение – это уже прямые указатели, что нужно смотреть под капот! Как его проверить?

Тормозная система автомобиля подвергается постоянным нагрузкам, а при так называемом спортивном стиле езды по городу – еще и перегрузкам. Происходит это регулярно даже при размеренном и неторопливом ритме – от данной проблемы никуда не денешься. Поэтому этот узел должен подвергаться регулярному тестированию, чтобы обеспечивать водителю и пассажирам максимальную безопасность езды. Так и в истории с вакуумом для тормозов. Как правило, неполадки в его работе происходят из-за выхода из строя специальной диафрагмы, расположенной внутри устройства.

Она лопается, трескается, перестает выполнять возложенные на нее обязанности – нагнетать вакуум. Иногда сбои дает и выпускной клапан. Доступная каждому водителю проверка работоспособности вакуума своими силами осуществляется следующим способом. Заводим движок и даем ему некоторое время поработать на холостых, чтобы он достиг ;

1. Глушим мотор;
2. Нажимаем на тормоз;
3. Первое нажатие ничем не будет отличаться от обычного, штатного при работающем агрегате.
4. Педаль нужно выжать максимально: при этом в усилителе идет выдвижение диафрагмы и создается вакуум;

Отпускаем педаль, выжимаем ее повторно. Если с системой нелады, то во время второго подхода вакуум не сможет создаваться, и вы будете тактильно наблюдать нехарактерный малый ход самой педали. Эти перемены говорят о поломке в усилителе тормоза.

Доброго времени! Мужики, подскажите, намаялся. ваз 2115, 2004 г.в. Шипит педаль тормоза при нажатии, ненажатая и выжатая в пол не шипит, теперь о тормозах – все новое, все тормозные цилиндры вкруг новые, новый колдун, новый главный, трещал вакуумник – поменял, новый, не трещит. Поменял шланг на вакумник, один хрен шипит педаль, при том машина хорошо тормозит и главное, не перепускает. В чем причина? Часто езжу с ребенком, очково. Шипит педаль тормоза ваз 2114.

Шипящие звуки во время нажатия на педаль тормоза — причины, устранение проблем

Безопасного вождения можно добиться только в том случае, если все механизмы в автомобиле будут работать исправно. Одним из самых основных элементов в транспортном средстве является тормозная система. С ее помощью водитель может регулировать скорость движения и останавливать машину при необходимости. Работа данной системы влияет на безопасность водителей и пассажиров во время движения.

Очень часто автовладельцы сталкиваются с проблемой посторонних звуков в машине

Важно реагировать на подобное вовремя. Если какой-либо звук раньше тоже присутствовал, но в менее слабом выражении, нужно проводить диагностику и устанавливать причину

Как правило, сопутствующим фактором может выступать сильное проседание педали и отсутствие ее возврата в исходное положение. Можно столкнуться и с такой ситуацией, когда педаль тормоза наоборот становится очень тугой при нажатии. Шипящий звук может сопровождаться неприятным скрипом или вибрацией. Рассмотрим, в чем могут заключаться причины появления звука и как от него избавиться.

Основные причины. Перед этим необходимо напомнить принцип работы системы торможения. В данном механизме встроен вакуумный усилитель, который состоит из элемента для толкания педали, шланга, клапанов и отверстия, ведущего к тормозному цилиндру.

Когда водитель нажимает на педаль тормоза, толкатель воздействует на воздушный клапан, который поднимается и позволяет воздуху поступать в усилитель. Воздушные потоки сжимают диафрагму, которая приводит в действие цилиндр. Шипящий звук может появляться, когда воздух проходит по конструкции.

В процессе эксплуатации диафрагма может лопнуть и не выполнять свои функции. Если такое происходит, то воздух может проникать в конструкцию и пропускать туда тормозную жидкость.

Самая первая причина появления шипящего звука — повреждение усилителя. Однако многие автовладельцы сразу же спешат в сервисный центр при возникновении самого маленького шума. Шипящий звук во время нажатия на тормоз не всегда говорит о наличии каких-либо неполадок. Если он еле слышится, функционированию тормозной системы ничего не угрожает.

Как провести диагностику. Провести проверку автомобиля на наличие данных поломок может каждый автовладелец без обращения в сервис.

Диагностику следует проводить с заглушенным двигателем. Но сперва нужно дать ему набрать обороты и нагреться до максимальной температуры. После этого необходимо заглушить мотор и нажать на тормоз до упора. И сделать это нужно 2 раза, так как первое нажатие не поможет найти проблемы.

Когда водитель нажимает на педаль тормоза второй раз, при этом чувствуется тугой ход, значит проблемы есть — нужно самостоятельно их устранять или обращаться к специалистам.

Как устранить проблему. Как правило, ремонт вакуумного усилителя производится в специализированных сервисах, так как это неразборный механизм. Чаще всего, он даже не подлежит ремонту — требуется полная замена. Чтобы в дальнейшем предотвратить его поломку, можно объединить вместе все части элемента.

Итог. Появление сильно выраженных шипящих звуков при торможении свидетельствует о проблемах в тормозной системе. Автовладелец может самостоятельно продиагностировать автомобиль, но устранение неполадок лучше доверить профессионалам, так как от правильного ремонта зависит безопасность всех пассажиров в автомобиле.

Camp Jeep: когда в одном месте собираются самые крутые внедорожники

Смотреть все фото новости >>

Устройство и принцип действия ВУТ

Вакуум-усилитель представляет собой металлический «бочонок», состоящий из следующих деталей (нумерация в списке совпадает с позициями на схеме):

1. Корпус цилиндрической формы.
2. Шток нажимной главного тормозного цилиндра.
3. Крышка, соединяемая с корпусом путём точечной вальцовки.
4. Поршень.
5. Перепускной клапан.
6. Толкатель педали тормоза.
7. Фильтр воздушный.
8. Буферная вставка.
9. Внутренний пластмассовый корпус.
10. Резиновая мембрана.
11. Пружина для возврата внутреннего корпуса с мембраной.
12. Присоединительный штуцер.
13. Обратный клапан.

14. Вакуумный патрубок.

Буквой «А» на схеме обозначена камера для подачи разрежения, литерами «Б» и «В» – внутренние каналы, «Г» – полость, сообщающаяся с атмосферой. Шток поз. 2 упирается в ответную деталь главного тормозного цилиндра (сокращённо — ГТЦ), толкатель поз. 6 прикреплён к педали.

Агрегат способен функционировать в 3 режимах:

1. Мотор работает, но водитель не нажимает тормоз. Разрежение от коллектора подаётся сквозь каналы «Б» и «В» в обе камеры, клапан закрыт и не пропускает внутрь атмосферный воздух. Пружина удерживает диафрагму в исходном положении.
2. Штатное торможение. Педаль нажата частично, клапан запускает воздух (через фильтр) в камеру «Г», отчего сила вакуума в полости «А» помогает давить на шток ГТЦ. Пластиковый корпус продвинется вперёд и упрётся в поршень, перемещение штока прекратится.
3. Экстренное торможение. В данном случае воздействие вакуума на мембрану и корпус не ограничивается, шток главного цилиндра выжимается до упора.

За счёт разницы давлений в двух камерах мембрана помогает давить на шток главного цилиндра

После отпускания педали пружина отбрасывает корпус и мембрану в исходное положение, атмосферный клапан закрывается. Обратный клапан на входе патрубка служит защитой от внезапного нагнетания воздуха со стороны коллектора.

Прорыв газов во впускной коллектор и далее, в усилитель тормозов, случается на крайне изношенных двигателях. Причина — неплотное прилегание впускного клапана к седлу головки цилиндров. На такте сжатия поршень создаёт давление порядка 7—8 Атм и выталкивает часть газов обратно в коллектор. Если обратный клапан не сработает, они станут проникать в вакуумную камеру, снижая эффективность работы ВУТ.

Проверка вакуумного усилителя: все способы

Известно несколько эффективных способов, как проверять ВУТ. Процедуры несложные, можно справиться самостоятельно, ничего с машины демонтировать не нужно.

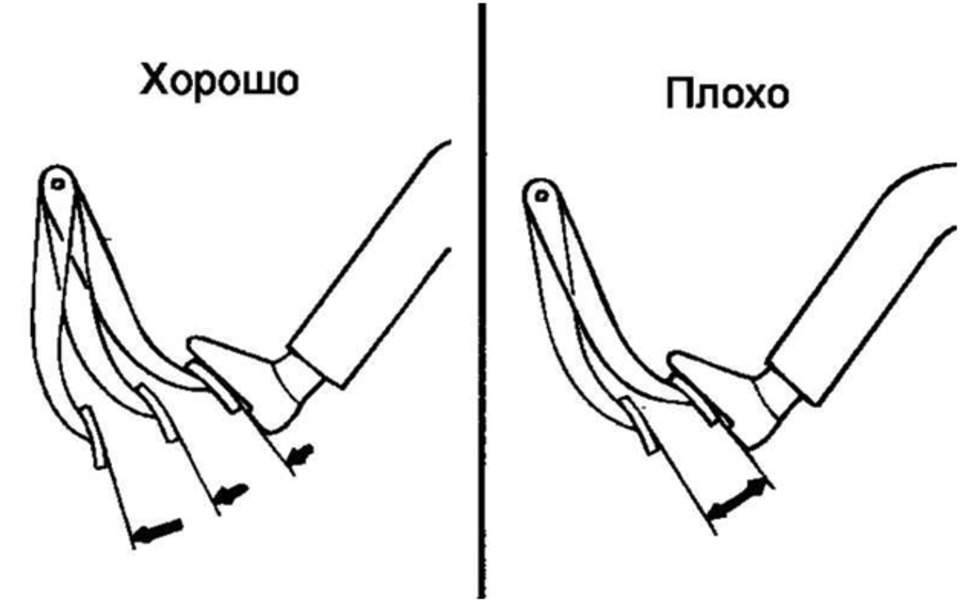

Первый способ

Самый простой вариант:

• запустить мотор, дать поработать ему около 10 минут;
• заглушить двигатель;
• выжать тормоз полностью, создав вакуум в усилителе;
• отпустить педаль, заново выжать.

Уменьшение, утяжеление хода педали при повторном нажатии укажет на проблемы в работе вакуумника. Напротив, если второе нажатие происходит без каких‐либо отличий от первого, можно судить об исправности ВУТ и успешном разряжении.

Второй способ

На этот раз во время диагностики следует выжать педаль уже несколько раз — 6 или 8. В последний раз нажать до предела и завести мотор. Если с системой вакуума всё хорошо, педаль должна опуститься ещё ниже — почти наполовину. Если она не сдвинулась, есть проблемы с клапаном.

Третий способ

Так проверяется герметичность корпуса. Надо завести ДВС, выжать тормоз до упора и заглушить мотор. Если педаль начнёт давить на ногу, пытаясь вернуться в исходное положение, это укажет на неисправность. При утечке воздуха в усилителе давление внутри камеры возрастает.

Четвёртый способ

Вот что ещё можно сделать:

• отсоединить шланг от впускного коллектора;
• штуцер заглушить резиновой пробкой — можно трубку не снимать, а просто пережать рукой;
• завести мотор, дать ему поработать минут 10;
• выжать тормоз.

Если обороты ДВС изменятся — повысятся или понизятся — усилитель травит воздух, нужно ремонтировать. В первую очередь следует проверить пережатый шланг — может, на нём трещины. При тесте лучше его снимать, а штуцер надёжно закрывать.

Повреждение вакуумника требует срочного устранения. Если нужно демонтировать устройство, будьте внимательны — не повредите трубку, соединяющую усилитель с коллектором!

Диагностика неполадок

Первый признак потери герметичности вакуумного усилителя — отнюдь не ухудшение тормозов, как описывают неисправность многие источники в интернете. Когда воздух только начинает просачиваться сквозь прохудившуюся мембрану, ВУТ продолжает исправно функционировать, поскольку мотор успевает поддерживать вакуум в передней камере. Первый симптом — изменения в работе самого двигателя:

• из-за подсоса воздуха в третий цилиндр мотор начинает «троить» на холостом ходу;
• обороты коленчатого вала «плавают», чем сильнее подсос, тем больше амплитуда колебаний;
• работающий двигатель реагирует на педаль тормоза, при резком нажатии глохнет;
• увеличивается расход бензина.

Подсос воздуха в двигатель через ВУТ вызывает отключение III цилиндра — мотор начинает «троить»

Если автолюбитель игнорирует первичные симптомы, ситуация усугубляется — педаль становится жёстче и требует большего физического усилия для замедления и остановки машины. Автомобиль можно эксплуатировать и дальше, поломка ВУТ не ведёт к полному отказу тормозов, но заметно осложняет езду, особенно с непривычки. Экстренное торможение станет проблемой.

Как убедиться в негерметичности вакуум-усилителя:

1. Ослабьте хомут и снимите вакуумный патрубок со штуцера на коллекторе.
2. Заглушите штуцер плотной самодельной пробкой.
3. Заведите двигатель. Если обороты выровняются, проблема явно кроется в усилителе.

4. Снимите провод высокого напряжения и выверните свечу зажигания III цилиндра. При отказе ВУТ электроды будут закопчены чёрной сажей.

По возможности я использую старый «дедовский» метод — попросту пережимаю шланг отбора вакуума пассатижами на работающем двигателе. Если третий цилиндр включается в работу и холостой ход восстанавливается, перехожу к проверке усилителя тормозов.

Аналогичным образом проблему можно временно устранить в пути. Отключите патрубок, заглушите штуцер и спокойно поезжайте в гараж либо СТО — силовой агрегат будет работать ровно, без перерасхода топлива. Но помните, педаль тормоза станет жёсткой и перестанет моментально реагировать на лёгкое нажатие.

Дополнительные способы диагностики:

1. Нажмите 3—4 раза на тормоз и запустите двигатель, удерживая педаль. Если она не провалилась, наверняка вышел из строя клапан.

2. При неработающем моторе отсоедините от штуцера шланг, извлеките обратный клапан и плотно вставьте в отверстие заранее сдавленную резиновую грушу. На герметичном усилителе она сохранит форму, на неисправном — заполнится воздухом.

С помощью груши можно точно определить место дефекта, но вакуумный усилитель придётся снять. Закачивая внутрь камеры воздух, обмыльте края стыков и сальник штока — пузыри укажут место повреждения.

Прокачка системы

После проделывания любых ремонтных работ, которые были связаны с заменой деталей ТС, нужно произвести прокачку. Она проводится с целью ликвидации из магистрали воздуха и выравнивания давления.

Для работы потребуются ключи «8» и баллонный, домкрат, прозрачная емкость, шланг и тормозная жидкость. Автомобиль загоняют на ровную площадку. Гайки крепления отпускают, а затем поднимают кузов с помощью домкрата. Откручиваем гайки и проводим демонтаж колеса.

Со штуцера снимают колпачок, надевая шланг. Второй конец шланга ставят в подготовленную заранее емкость. В это время необходимо попросить кого-то, чтобы тот сел в машину и выжал педаль тормоза 4-6 раз, а затем удерживал ее. После этого нужно открутить штуцер ключом, но не до конца. Ослабление крепления приведет к течи жидкости. Ожидаем, когда тормозная педаль опустится, только потом закручиваем штуцер.

Прокачку делают до момента, пока тормозная жидкость не пойдет без воздуха. Все те же самые действия проводят с другим колесом. Аналогичной работы требуют задние тормоза. Как только процедура завершится, нужно долить тормозную жидкость в бачок и провести проверку тормозов на спокойной дороге.

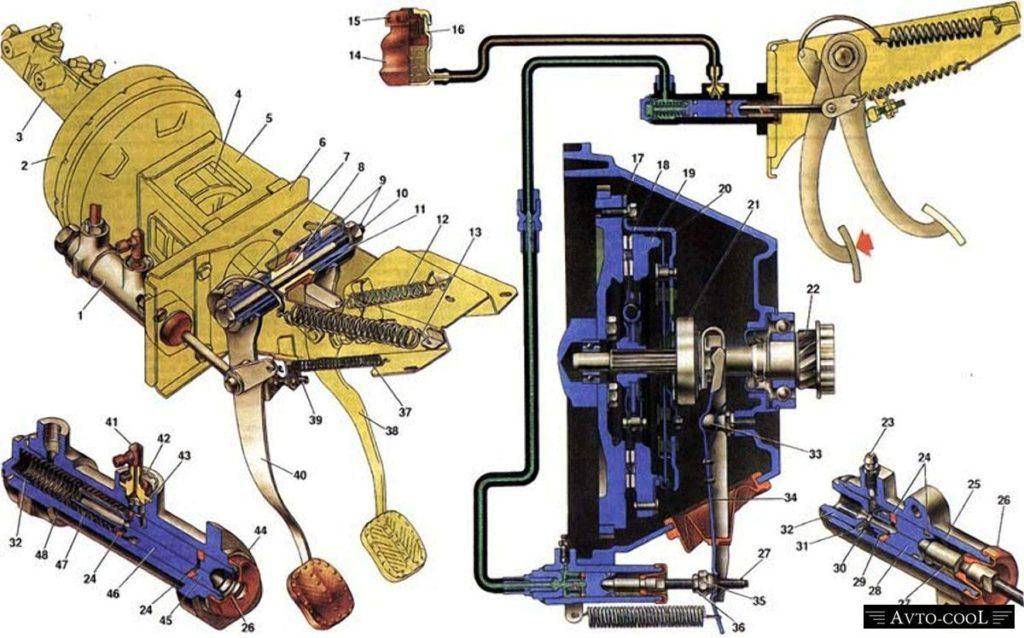

Устройство вакуумного усилителя тормозов

Вакуумный усилитель тормозов предназначен для повышения удобства использования системы торможения. Автомобиль без ВУТ тормозил бы очень тяжело – усилие, передаваемое на педаль, в этом случае было весьма существенным, что отражалось бы на безопасности вождения в худшую сторону.

Расположен ВУТ, как правило, прямо за моторным щитом. Конструктивно этот элемент выполнен в виде неразборного металлического блока, соединенного с главным тормозным цилиндром и бачком тормозной жидкости.

В состав вакуумника входят следующие элементы:

• Корпус.
• Разделительная мембрана (производится из гибкого материала).
• Обратный клапан.
• Толкатель педали тормоза.
• Шток гидроцилиндра.
• Пружина возвратного действия.
• Следящий клапан.

Рекомендуем: Чем отличается стойка от амортизатора

Принципа работы вакуумника основан на разнице атмосферного давления, вследствие чего создается разрежение, обеспечивающее формирование давление (а вместе с тем и передаваемое усилие) в тормозной системе.

Внутри ВУТ расположена диафрагма в виде перегородки. Каждая из разделяемых диафрагмой камер (полостей) герметична. Притом камеры равны друг другу по объему.

Одна из камер свободно сообщается с атмосферой (она так и называется – атмосферная часть), вторая связана со шлангом, ведущим из выпускной трубы двигателя. С этой стороны формируется пониженное, по сравнению с атмосферным, давление. Эта полость называется вакуумной, она расположена со стороны ГТЦ.

Атмосферная камера, находящаяся ближе с тормозной педали, содержит клапан обратного действия. Он призван препятствовать снижению давления во впускном коллекторе мотора. Благодаря этому, топливо не может попадать в механизм ВУТ.

Величина разрежения в этой полости контролируется следящим клапаном. Вакуумная же камера благодаря клапану обратного действия поддерживает давление на одном уровне. Иными словами, мембрана испытывает одинаковые значения давления со стороны обеих камер. Передвижение следящего клапана осуществляется через толкатель, который связан с тормозной педалью. Назначение пружины – обеспечение возврата диафрагмы в обычное состояние после прекращения торможения.

В некоторых ситуациях, когда автомобиль оснащается механизмом экстренного торможения, шток оборудуется специализированным электромагнитным приводом.

Тормозная система предназначена для остановки автомобиля в различных ситуациях на дороге. От степени ее надежности зависит безопасность водителя, пассажиров и других участников дорожного движения. Усилить торможение автомобиля и предотвратить преждевременный износ тормозной системы поможет специальное приспособление – вакуумный усилитель тормозов.

Благодаря этому устройству не требуется прилагать больших усилий на педаль тормоза, что сокращает усталость водителя. Усилитель состоит из нескольких элементов:

• корпус;
• толкатель;
• возвратная пружина;
• диафрагма;
• шток поршня тормозного цилиндра;
• следящий клапан.

Корпус устройства разделяется диафрагмой на два отсека (камеры) – одна называется вакуумная, она расположена с обратной стороны педали тормоза; противоположная камера – атмосферная, устанавливается непосредственно за педалью тормоза.

Для работы вакуумная камера требует источник разряжения. Им, зачастую, выступает область двигателя после дроссельной заслонки. Альтернативой выступает специальный вакуумный насос. Он обеспечивает бесперебойную работу вакуумного усилителя тормозов, даже когда двигатель не запущен.

В зависимости от положения педали, атмосферная камера с помощью клапана соединяется:

• Когда педаль отпущена – с вакуумной камерой.
• Когда педаль выжата – с атмосферой.

Толкатель связан напрямую с педалью тормоза, он передает механическую энергию на следящий клапан.

Вакуумная камера соединена с главным тормозным цилиндром. Разность давления приводит к нагнетанию в него тормозной жидкости.

Возвратная пружина предназначена для возвращения диафрагмы в исходное положение по окончании процесса торможения.

Типичные поломки ВУТ и их признаки

Обычно вакуумник выходит из строя по следующим причинам:

• разрыв рабочей мембраны;
• ссохлась прокладка клапана;
• износ соединения или вакуумного шланга трубопровода;
• поломка обратного клапана;
• потеря герметичности рабочей камеры.

Основная неполадка ВУТа – разрыв диафрагмы из-за естественного износа резины. Характерный свист под капотом и западающий тормоз говорят о том, что произошла разгерметизация, наблюдается подсос воздуха в гидравлическую часть тормозной системы. Это можно проверить по количеству тормозной жидкости. Если уровень упал, значит, она вытекает через порванную внутреннюю манжету главного цилиндра.

Признаки неисправности вакуумного усилителя тормозов и его ремонт

Прежде всего, следует отметить что поломка или полный выход из строя ВУТ не проявляются какими-то явными и характерными лишь для этой ситуации симптомами. Другими словами, причиной того или иного признака поломки ВУТ, может быть и что-то иное. И все-таки, мы перечислим наиболее характерные признаки поломки усилителя тормозов:

• снижение эффективности торможения;
• троение двигателя на холостых оборотах;
• педаль тормоза при нажатии не продавливается или продавливается очень туго;

Что касается троения мотора, то вызывается оно разгерметизацией вакуумного шланга усилителя тормозов, и как следствие этого, не штатным поступлением воздуха во впускной коллектор. Если при нажатии педали тормоза мотор перестает троить, значит нужно проверить все соединения, хомуты, шланги в усилителе тормозов. Соответственно в дизельных автомобилях, такой признак не встречается, ибо, во впускном коллекторе дизеля, разрежение значительно слабее, а потому, там используются вакуумные насосы.

Есть разные способы проверки работоспособности ВУТ. Можно просто внимательно его осмотреть. Если вы обнаружите потеки, повреждения, перекосы и нарушения герметичности, их нужно устранить или же заменить поврежденный узел или сам усилитель. Также можно обратиться на СТО, если вас не устраивает эффективность работы тормозов. Особенно, если вы не очень хорошо разбираетесь в устройстве и работе этой системы.

Существует и достаточно простой способ проверки усилителя тормозов, самостоятельно. Для этого, прокачиваем тормоза, при выключенном двигателе, то есть, несколько раз нажимаем и отпускаем педаль. Далее выжимаем педаль тормоза примерно до середины и запускаем мотор. Если педаль проваливается, с вашим ВУТ все в порядке, если же педаль остается на месте, усилитель нуждается в ремонте или замене.

Снятие ВУТ, если требуется ремонт

Когда после диагностики вы обнаружили, что усилителю нужен ремонт, и вы четко, знаете, его строение, а также всю механику работы с ним, то можно приступать к снятию устройства:

1. Сначала нужно обзавестись ремкомплектом.
2. Ознакомится с мануалом вашего авто, чтобы точно знать конструкцию ВУТ.
3. Если в моторном отсеке имеется обивка, и пластиковая накладка, предохраняющая вакуумник, то снимаем их.
4. Под рулевым валом разъединяем тягу привода усилителя от тормозной педали.
5. Ключом на 17 откручиваем устройство от тормозного цилиндра. Далее, от штуцера убираем трубку, чтобы не получилось изгибов шланг, слегка наклоняем вперед тормозной цилиндр.
6. Убираем провод стоп-сигнала, а потом ключом на 13 снимаем болты, чтобы высвободить ВУТ. Для успешного снятия, палец соединяющий усилитель и педаль вытаскиваем. После чего устраняем две гайки на креплении кронштейна.
7. Теперь приступаем к ремонту вакуумника.

Стоит понимать, если вы неспособны самостоятельно провести ремонт лучше доверить это дело опытному механику или просто заменить, на новое устройство.

Что такое вакуумный тормозной усилитель

Разберемся, что такое ВУТ. Обеспечивая прижатие тормозной педали при торможении, особенно, если это торможение в экстренных ситуациях, необходимо серьёзное усилие, которое равняется 80 кг. Подобное усилие при давлении на педаль тормоза – это приличная физическая нагрузка для водителя.

Вакуумный тормозной усилитель

Вот почему с 70-х годов ХХ в. практически на все машины устанавливается вакуумный усилитель. Он уменьшает необходимое усилие в 3-4 раза. На самом деле, это уменьшение может быть и больше.

Как устроен вакуумный тормозной усилитель

Усилитель – это цилиндрический блок. Посмотрим, как он устроен. В его конструкцию входят:

1. Мембрана.
2. Канал атмосферной камеры.
3. Следящий клапан с толкателем.
4. Шток.
5. Канал вакуумной камеры.
6. Поршень.
7. Пружина возврата.

В усилителе имеется 2 камеры, разделенные между собой мембраной. В центре диафрагмы располагается специальный пятачок, при помощи которого происходит давление по штоку. Шток, со своей стороны, давит по поршню головного цилиндра тормозов. Когда отпускается тормозная педаль, то пружина возврата возвращает мембрану в исходное положение.

Вакуумная камера расположена у центрального тормозного цилиндра, внутри нее всегда сохраняется низкое давление. Атмосферная камера расположена у педали тормоза. Данная камера при помощи следящего клапана соединяется с камерой, в которой создано безвоздушное пространство или со средой, где атмосферное давление находится на определенном и довольно высоком уровне. В ВУТ имеется толкатель, напрямую соединенный с тормозной педалью.

Как работает ВУТ

Отдельный шланг соединяет вакуумную камеру с устройством, которое способно разряжать. Этим устройством может служить сам силовой агрегат (когда речь идет о бензиновом моторе) или это особый насос, который качает вакуум. Он обязателен для автомобилей с дизелем. Но сегодня такие стали устанавливать и вакуумные усилители «бензиновых» автомобилей. Это делается для постоянно высокой и эффективной работы ВУТ в различных режимах работы силового агрегата.

Когда транспортное средство передвигается, не тормозя, внутри камер сохраняется разряженное состояние. Но, когда выжимается тормозная педаль, клапан перекрывает место соединения камер и открывается вход атмосферного бокса для поступления воздуха под необходимым давлением. Именно этот воздух и усилие жмущего на тормоз оказывает воздействие на поршень центрального тормозного цилиндра, обеспечивающего инжекцию тормозной автожидкости в систему. Подытожим, ВУТ обеспечивает использование давления, для увеличения усиления процесса торможения. Но, если говорить о ВУТ с вакуумным насосом, то подобный вариант, помимо стабилизации работы усилителя, неизменно применяется для действия электроники управления транспортным средством. Например, данный насос снабжает функционирование ESP, которая отвечает за устойчивость авто при резких (и не очень) поворотах.

Вакуумный усилитель тормозов

Причины проверки работоспособности вакуумного усилителя тормозов

Тормозная система машины полностью не откажет, даже если сломается усилитель, однако водителю придется приложить намного больше усилий для того, чтобы замедлить движение автомобиля. Явный признак выхода из строя ВУТ – педаль становится «жесткой», а эффективность торможения резко падает. Это приводит к созданию опасной ситуации на дороге.

Кроме того, проявляются и другие признаки:

• свободный ход увеличивается до половины;
• работа силового агрегата становится нестабильной, особенно это заметно на холостом ходу;
• тормоза «заклинивает», то есть автомобиль продолжает замедляться даже тогда, когда педаль тормоза уже отпущена.

Важно. Проверку ВУТ необходимо проводить исключительно тогда, когда двигатель автомобиля заведен, поскольку правильно работать усилитель может только при подаче разрежения от мотора.. Рассмотри причины, по которым могут возникнуть указанные выше повреждения вакуумного усилителя:

Рассмотри причины, по которым могут возникнуть указанные выше повреждения вакуумного усилителя:

• соединение шланга отбора вакуума неплотное, или происходит подсос воздуха через повреждение в шланге;
• потеря герметичности из-за износа диафрагмы;
• поломка воздушного клапана;
• разгерметизация корпуса;
• снижение упругости пружины.

Уплотнить соединение и заменить патрубок можно самостоятельно, только не забудьте проверить «вакуумник» на работоспособность. Однако если проверка показала, что сломался усилитель, то наверняка придется менять весь механизм.

Как проверить вакуумный усилитель тормозов

Возникает логический вопрос, как определить неисправность вакуумного усилителя тормозов. На самом деле сделать это достаточно просто, причем без использования дополнительного оборудования, проверку можно выполнить в условиях гаража и даже на улице.

Простейшая проверка выполняется по следующему алгоритму:

• При заглушенном двигателе необходимо накачать вакуумный усилитель (тормозную систему). Делается путем нажатия на педаль тормоза примерно 4…5 раз.
• В конце последнего нажатия педаль нужно зафиксировать в нажатом положении.
• Запустить двигатель на холостых оборотах.
• Если «вакуумник» работает исправно, то в него при запуске двигателя сразу пойдет разрежение, в результате чего педаль тормоз немного опустится вниз, что будет явно ощущаться поставленной на нее ногой.
• Соответственно, если педаль не двигается и не реагирует на запуск двигателя, то имеет место разгерметизация в системе.

Другую проверку имеет смысл выполнить в случае, если тормозная система работает, вроде бы, исправно, но при нажатии на педаль тормоза наблюдается изменение в режиме работы ДВС. Так, проверка выполняется по следующему алгоритму:

Отсоединить трубопровод от впускного коллектора.

• Его штуцер необходимо герметично «заглушить». Для этого можно воспользоваться хомутом или перетянутой резиновой трубкой с хомутом.
• Запустить двигатель и дать ему немного прогреться.
• Несколько раз нажать на педаль тормоза.
• Если в момент нажатия на соответствующую педаль в режиме работы двигателя не произошло изменений (его обороты не повысились и не понизились), значит, в системе вакуумного усилителя тормозов имеет место разгерметизация.
• Соответственно, если при нажатии педали двигатель начинает «захлебываться», значит, «вакуумник» и его система работают нормально.

Обратите внимание, что выполнение описанной проверки необходимо проводить при стоящем автомобиле, поскольку в таком режиме у него не будет работать вакуумный усилитель тормозов со всеми вытекающими последствиями.

Если проверка выявила наличие разгерметизации, то следующим шагом будет локализация места повреждения. Сделать это не всегда просто, поскольку трещина или место утечки может быть очень маленьким и порой находиться в самых неожиданных местах. Однако в качестве проверки и профилактики необходимо проверить следующие элементы системы вакуумного усилителя:

• затяжка и общее состояние хомутов трубопровода ВУТ;
• трубка герметичности ВУТ в местах зажимов и по всей длине (по возможности), зачастую причиной разгерметизации является появление трещины именно в упомянутой трубке;

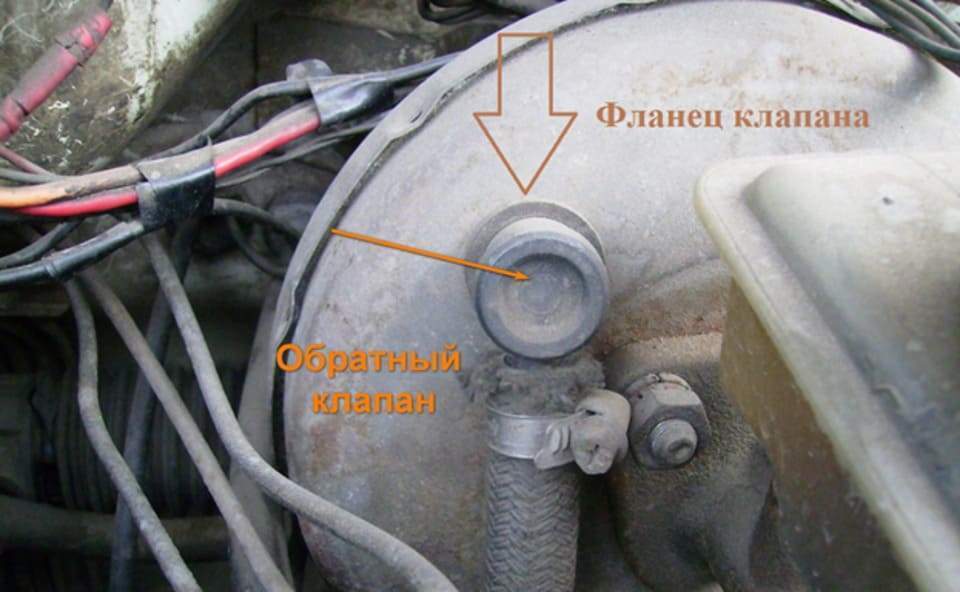

• состояние уплотнителя обратного клапана вакуумного усилителя, это также распространенная причина, особенно на старых автомобилях (например, ВАЗ-классика).

Если проверка не дала результатов, то имеет смысл попросту заменить все трубки вакуумного усилителя с хомутами.

Проверка обратного клапана

Проверить обратный клапан ВУТ можно с помощью одного из двух методов. Первый из них подразумевает демонтаж указанного элемента, а второй — на запущеном двигателе зажав педаль тормоза.

Как проверить снятый вакуумный усилитель тормозов

После того, как клапан снят, необходимо просто ртом или при помощи воздушного компрессора подуть в штуцер, который был подсоединен к усилителю. Если клапан исправен, то воздух должен проходить беспрепятственно. Следующий шаг в данном случае — втянуть воздух из того штуцера. Лучше всего ртом. Соответственно, обратно воздух клапан пропускать не должен. В противном случае обратный клапан частично или полностью вышел из строя и подлежит замене. Вместо рта можно воспользоваться плотной резиновой грушей, например, от ареометра.

Однако демонтировать обратный клапан — не лучшее решение, поскольку в процессе его снятия можно повредить герметичность системы вакуумного усилителя тормозов. Лучше проверять обратный клапан вакуумного усилителя тормозов на авто самым простым способом. В соответствии со вторым методом проверки рекомендуется действовать следующим образом:

• запустить двигатель и дать поработать около одной-двух минут;
• до упора нажать на педаль тормоза и заглушить двигатель;
• если обратный клапан исправен, то он закроется, поскольку со стороны коллектора нет разрежения, а в камере сохранится вакуум, соответственно, педаль не будет давить вверх (не надо будет оказывать дополнительного усилия для ее удержания);
• в противном случае (если педаль резко потянется вверх) имеет место повреждение обратного клапана ВУТ.

Как и в случае с трубопроводом, проще и быстрее заменить обратный клапан на новый, поскольку обычно этот агрегат является неразборным и неремонтопригодным, а цена его относительно невелика.

Подведем итоги

Как видно, вакуумник ВАЗ или любой другой машины является важным и ответственным элементом. От качества его работы напрямую будет зависеть усилие, которое водитель должен прикладывать при торможении. Само собой, любые неполадки в системе тормозов требуют немедленной диагностики и устранения. Также признаки, рассмотренные выше, позволяют определить возможные проблемы ВУТ, что позволяет вовремя выявить неисправность.

Только такой подход позволяет утверждать, что тормозная система обслужена и находится в исправном состоянии. Также исключительно в сочетании с правильно подобранной резиной/дисками и полной работоспособностью всех дополнительных систем (например, ABS) водитель получает полный контроль над авто и максимальную безопасность при езде и торможении.

Педаль тормоза мягкая после замены тормозных колодок: почему тормоза ватные, нужно ли прокачивать тормозную систему

На какие нюансы обратить внимание

Почему направляющие тормозного суппорта нужно смазывать, какую смазку лучше использовать для направляющих суппортов

На что обратить внимание, советы

Почему на машине тормоза скрипят, слышен скрежет тормозов, свист или писк при торможении: основные причины. Скрипят тормозные колодки, что делать водителю.

Педаль тормоза слишком тугая, не продавливается или стала мягкой, тормоза проваливаются: основные неисправности, диагностика и способы устранения неполадок.

Как правильно подобрать тормозные колодки для авто: устройство тормозной колодки, классы колодок передних и задних. Выбор лучших тормозных колодок, советы.

Смазка для подшипников ступиц: чем смазывать ступичные подшипники. Особенности выбора смазки, тонкости и нюансы, как смазать ступичные подшипники самому.
