Подшипник выжимной: признаки неисправности и замена выжимного

Процедура замены подшипника

Если подшипник вышел из строя внезапно, в первую очередь нужно предпринять определенные меры, направленные на то, чтобы доехать до ближайшего СТО или до личного гаража.

Добраться до места назначения можно двумя способами: посредством буксира или своим ходом, но без задействования сцепления, то есть без нажатия педали.

В процессе перемещения своим ходом нужно следовать специальной инструкции:

1. Включается первая скорость.
2. Запускается стартер.
3. После начала движения нужно сбросить газ и перевести рычаг коробки в положение 2-го скоростного режима.
4. После небольшого разгона можно переключиться на 3-ю скорость. При этом нужно ловить момент, когда скорость работающего двигателя и вала будут примерно равными.

Использование данного метода разрешается только в крайнем случае. Есть риск «убить» корзину сцепления и даже коробку передач. Желательно найти возможность организовать эвакуатор.

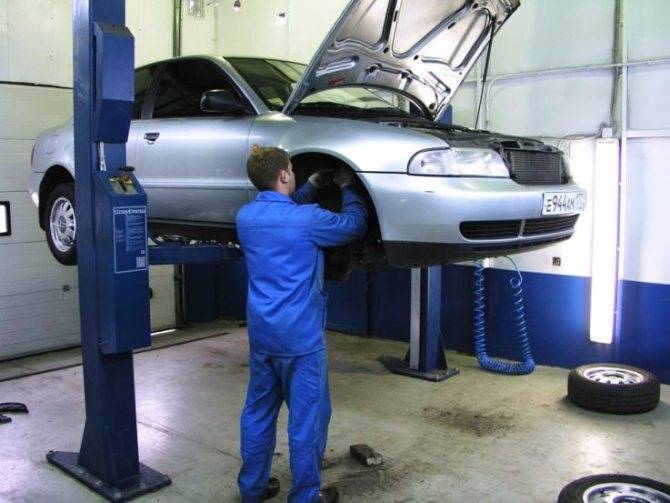

Как только водитель оказывается в СТО, автомобиль отправляется на диагностику, а далее проводятся необходимые ремонтные работы.

Если есть определенные знания по автомобильной тематике, если нет желания тратить средства на помощь профессионалов, можно провести замену своими силами. Чтобы осуществить данный процесс, потребуется иметь в распоряжении необходимые инструменты, специальное место в гараже с ямой и эстакадой. Порядок действий при самостоятельно замене подшипника следующий:

1. Транспортное средство загоняется на яму, ставится на ручной тормоз и устанавливаются противооткатные упоры.
2. Снимаются клеммы с аккумулятора, после чего он полностью убирается, чтобы не мешал работе. Одновременно с этим нужно отсоединить провод, который соединяет массу картера сцепления.
3. Требуется открутить все винты и болты, которые надежно крепят защиту автомобильного двигателя. Защита отсоединяется. Это создает беспрепятственный доступ ко многочисленным узлам системы сцепления.
4. Откручивается тяга привода КПП, то есть кулиса. Для этой цели ключом на 13 нужно открутить болт хомута и развести его в стороны. После этого привод отсоединяется от основной коробки передач.
5. Отсоединяется датчик, осуществляющий включение фонарей заднего перемещения, а также трос системы сцепления.
6. Ослабляются гайки ступиц и поднимаются передние колёса. Их нужно снять и полностью открутить гайки ступиц. После этого откручиваются шаровые опоры и выворачиваются ступицы так, чтобы открылась возможность демонтировать такие элементы, как пыльники, хомуты.
7. Под двигатель нужно обязательно поставить опору, чтобы после снятия КПП он не упал. После этого откручиваются все винты, при помощи которых крепится коробка передач к двигателю, а также откручиваются кронштейны для крепления коробки. Данную работу желательно выполнять вдвоём, так как это достаточно весомая деталь автомобиля. В процессе вытаскивания устройства нужно проследить за тем, чтобы первичный вал не задевал лепестки.
8. Требуется вывести концы пружинного фиксатора при помощи отвёртки. После этого вытаскивается муфта сцепления.
9. Отводятся лепестки немного назад и снимается старый подшипник.
10. Обратной последовательностью действий нужно установить новую деталь на место. Подшипник при этом должен быть установлен на муфту так, чтобы все выступающие компоненты были направлены в сторону муфты.
11. Проводится фиксация новой детали при помощи держателя сцепления с одновременным использованием такого состава, как смазка для выжимного подшипника сцепления.

Это интересно: Автосигнализация «Шериф»: 7 моделей системы и подробная инструкция по эксплуатации

После проведённой замены подшипника устанавливается сама коробка передач, также в обратной последовательности. Нужно вставить на место шаровые опоры, ШРУС, закручивается гайка ступицы. Затем осуществляется установка колёс, затягиваются специальные колёсные болты, автомобиль опускается на поверхность. Как только машина установлена на пол, нужно затянуть их вместе с гайками ступицы.

В завершение работ нужно залить масло обратно в коробку передач, а еще лучше заменить его на совершенно новый продукт.

Менять старый подшипник нужно также исключительно на новый

При этом нужно обратить внимание на производителя детали. Если многочисленные элементы сцепления будут от разных компаний, может появиться небольшой дисбаланс в процессе эксплуатации

Подобрать полный комплект системы сцепления относительно несложно. Главное — ориентироваться на популярность среди покупателей, на отзывы, оставленные водителями, на репутацию производителя и поставщика. Оптимальным вариантом будет приобретение цельного комплекта о одной фирмы.

Выжимной подшипник сцепления: принцип работы, признаки неисправности и проверка

Сегодня наиболее распространены системы сцепления с двумя дисками – ведущим, жестко сцепляемым с коленчатым валом и ведомым, передающим крутящий момент на КПП.

Для переключения передач или перевода автомобиля на холостой ход требуется разъединение дисков сцепления, которое осуществляется с помощью выжимного подшипника, оттягивающего ведомый диск от ведущего.

Местоположение выжимного подшипника

Это важный элемент системы сцепления, и одновременно одна из наиболее уязвимых деталей.

Выжимной подшипник сцепления в процессе движения автомобиля находится в состоянии покоя, включаясь в работу только при переключении передач.

Стоит деталь от 300 до 1500 и более рублей в зависимости от производителя и модели автомобиля.

Замена подшипника на СТО обойдется в 3000-7000 рублей, поэтому при наличии желания, возможности и нормального комплекта автоинструментов есть смысл сделать это самостоятельно и хорошо сэкономить.

Виды выжимных подшипников

Сейчас распространены два типа выжимных подшипников:

• роликовые или шариковые – механические узлы, передающие усилие на подшипник через жесткую связку тяг;
• гидравлические – здесь усилие создается гидравликой, благодаря чему педаль сцепления выжимается гораздо легче.

Гидравлический выжимной подшипник

Роликовый выжимной подшипник

Механический выжимной подшипник сцепления можно назвать деталью из прошлого, ведь им оборудовались «Москвичи», «ВАЗы» и прочие старые авто. На новых машинах, даже бюджетных, применяются преимущественно гидравлические системы. Хотя ряд отечественных производящихся сейчас авто все еще комплектуются механикой, с целью удешевления и упрощения.

Принцип действия

Задача выжимного подшипника заключается в обеспечении соединения и разъединения сцепления при нажатии на педаль в салоне автомобиля. Принцип работы детали довольно прост:

• ведомый диск нажимным диском поджимается к маховику, за счет чего и обеспечивается сцепление;
• давление на нажимной диск обеспечивается диафрагменной пружиной, на внутренние лепестки которой и воздействует выжимной подшипник сцепления;
• передвижение подшипника, инициирующее разъединение дисков обеспечивается вилкой сцепления.

Выжимной подшипник в системе сцепления автомобиля

Причины и признаки поломки выжимного подшипника

Причиной поломки данной детали являются неравномерные нагрузки на нее в момент, когда сцепление выжато, и она уходит назад вместе с ведомым диском.

По этой причине долго удерживать педаль сцепления при включенной передаче строго не рекомендуется.

В принципе, это надежная и долговечная деталь, а выходит из строя она чаще всего у автомобилистов-новичков.

Самый главный симптомы износа подшипника – появление легкого стука при выжимании педали сцепления.

Если звук появился летом, это почти гарантия грядущих проблем, если же он пришел вместе с морозами, может иметь место элементарное изменение линейных размеров стакана подшипника из-за падения температуры на улице. Выжимной подшипник в большинстве автомобилей обладает неоспоримым достоинством – высокой прочностью, поэтому даже при появлении шума вы можете себе позволить некоторое время ничего не предпринимать, а понаблюдать за тем, не усиливается ли он.

Как проверить выжимной подшипник

Проверка выжимного подшипника сцепления проводится на слух при выжимании педали, когда он в работе (вращается).

В зависимости от стадии и характера износа (малое количество смазки или пошла выработка) звук будет отличатся, он может как просто гудеть, так и шуметь или издавать другие неприятные звуки в районе коробки.

Но не стоит путать эти звуки с теми, что могут возникать когда педаль сцепления даже не выжата, поскольку такой признак будет указывать на подшипник первичного вала.

Понятие ведёт сцепление

Как такового четкого определения такому понятию не существует. Отсутствует конкретная неисправность, когда на автомобиле начинает вести сцепление. Под этим термином принято понимать различные неисправности, которые могут привести к неполному выключению сцепления. Как результат, возникают пробуксовки и хруст во время переключения передач. Однако, если автовладелец игнорирует такие симптомы неисправностей, это приводит к быстрому износу дисков, в последующем появляются существенные удары при включении передач, а, в конечном счете, требуется выполнять дорогостоящий капитальный ремонт механической коробки передач.

Начинать вести сцепление, то есть отмечается его неполное выключение, при износе выжимного подшипника или сточенных дисков. В отдельных случаях проблема кроется в сбившейся регулировке педали сцепления. Также неполное выключение сцепления может отмечаться в тех случаях, когда в гидравлической системе появляется воздушная пробка. В каждом конкретном случае технология ремонта будет отличаться, например, для регулировки педали или подтягивания тросика не требуется проводить сложную и трудоемкую процедуру демонтажа механической коробки передач с автомобиля. Тогда как, если износился выжимной подшипник или стальные диски, в подобном случае требуется использовать подъемник, демонтировать МКП и после этого менять вышедшие из строя запчасти.

Автовладельцу уже при первых признаках таких поломок необходимо обращаться в сервис, однако мастерскую следует выбирать исключительно с учётом отзывов других водителей. Если в сервисе позволяют находиться в ремонтной зоне, предлагают соответствующие гарантии на выполненные работы, а автовладелец может контролировать мастеров, ему наглядно демонстрируют имеющиеся на его машине неполадки, то в подобном случае можно быть полностью уверенным в качестве проведённого ремонта. Помните о том, что своевременно обратившись в мастерскую, можно устранить имеющиеся неисправности, что называется малой кровью, а вот если игнорировать такие неисправности, то, в конечном счете, потребуется полностью менять сцепление или проводить капитальный ремонт АКПП.

Подведём итоги

Под понятием ведёт сцепление принято понимать различные неисправности, при которых отмечается неполное выключение сцепления во время смены ступеней. Возникает характерный хруст, может отмечаться пробуксовка колес. КПП при подобных проблемах потребует серьезного ремонта, вплоть до капитального восстановления автомобиля. Автовладельцу уже при первых признаках неисправностей необходимо обращаться в сервис, выполнять грамотную диагностику и устранять поломки, что позволит избежать серьезных неисправностей со сцеплением и механической коробкой передач.

13.10.2019

Устройство выжимного подшипника

В системе сцепления выжимной подшипник играет очень важную роль. Дело в том, что воспринимая множество нагрузок, значения которых иногда просто огромны, он в то же время служит своеобразным исполнителем включения и выключения сцепления. Находясь в центре диска и будучи жестко связан с педалью сцепления, выжимной подшипник воспринимает усилие от нажатия на педаль и таким образом нажимает на лепестки корзины.

В настоящее время применяется в основном два вида выжимных подшипников: обычный роликовый либо шариковый и гидравлический. Обычный фактически является механическим устройством, которое передает усилие только посредством жесткой связи тяг. Гидравлический работает по принципу создания усилия с помощью гидросистемы, которая не требует приложения водителем больших усилий к педали.

Точно и единогласно сказать какой из подшипников лучше нельзя. Оба вида служат довольно долго, а при правильной и аккуратной технической эксплуатации скорее уступят преждевременный ремонт корзине или дискам. Дело в том, что большинство современных производителей автомобилей оборудуют свои авто гидравлическими выжимными подшипниками. Но на моделях автомобилей отечественного автопрома преобладают обычные подшипники, которые устанавливаются, во-первых, с целью экономии и повышения надежности.

Схема работы выжимного подшипника на примере сцепления автомобиля Москвич – 411

Но, как известно, на Москвич – 412 установлено однодисковое сцепление. Основной отличительной особенностью такого сцепления является то, что диск от кожуха оттягивается шестью пружинами, которые сжимаются тремя рычагами. На рычаги и действует тот самый выжимной подшипник, который имеет жесткую связь с педаль сцепления в кабине.

Некоторые, в основном малоопытные автолюбители, заблуждаются, когда считают, что выжимной подшипник вращается во время движения автомобиля. На самом деле это не так. Дело в том, что привод крутящего момента на обойму подшипника подводиться лишь тогда, когда диски не соединены, то есть когда сцепление выжато. При этом он уходит назад, увлекая, фактически, за собой и ведомый диск. Таким образом, при долгом удерживании педали сцепления и включенной передаче, подшипник испытывает неравномерную равно распределённую нагрузку, что и является одним из факторов быстрого износа этой детали.

Что касается второго вида выжимного подшипника, то бишь гидравлического, то его конструкция несколько сложнее, нежели обычного. Дело в том, что для активации выжимного усилия, в гидравлическом выжимном подшипнике используется давление жидкости, которая поступает под поршень. Жидкость поступает под нижнюю часть поршня, и таким образом буквально выталкивает его из цилиндра.

Схема работы гидравлического выжимного подшипника

Основными техническими и конструктивными данными данного устройства, на которые следовало бы обратить внимание при его покупке, являются такие характеристики как ход поршня, давление, рабочая площадь поршня, его рабочий ход и набор сальников, которые обеспечивали бы бесперебойную и надежную работу устройства. Для ориентации при выборе, следует указать следующие характеристики

Они приведены в таблице

Для ориентации при выборе, следует указать следующие характеристики. Они приведены в таблице.

Рабочая площадь поршня	10 см2
Вес (не учитывая подшипник)	Порядка 0,2 – 0,3 кг
Максимальный ход поршня	8 – 17 мм
Максимальное рабочее давление	30 – 45 бар

Но следует учитывать, что данные, которые приведены в таблице могут расходиться в зависимости от модели выжимного подшипника, его марки и непосредственно транспортного средства. Многое так же зависит и от того, какой насос установлен в гидросистеме автомобиля. Дело в том, что нужно учесть: если рабочее давление ТН будет ниже нежели рабочее давление хода поршня, то при поступлении жидкости через золотники в камеру под поршнем, усилия жидкости просто будет не достаточно что бы преодолеть силу затяжки пружин. При такой эксплуатации диски будут не полностью разъединяться, что приведет к их быстрому износу.

Основные неполадки после замены сцепления

Что входит в понятие замены сцепления? Под заменой сцепления подразумевают полную замену диска сцепления. Довольно часто после таких манипуляций появляются ранее не существующие побочные эффекты.

Если задуматься над этой проблемой, то никаких особых предпосылок для возникновения таких отрицательных моментов не очень много. Как показывает практика это:

• неграмотная работа мастеров – непрофессионалов;
• заводской брак новой запчасти;
• неверная диагностика проблемы, из-за которой проведена замена не тех элементов, или не всех комплектующих, требующих ремонта. Как правило, после такого скрытые дефекты проявляют себя в полной мере.

В общем, проблема возникновения новых неполадок и дефектов в работе автомобиля весьма непростая, и индивидуальная в каждом конкретном случае. Но все же общие характеристики существуют.

Автомобиль после смены сцепления дергается при езде

Например, авто до проведенных ремонтных работ плохо набирало скорость, наблюдалась пробуксовка, педаль сцепления начинала срабатывать только вверху. Также наблюдались все признаки изношенности диска. После его замены появились рывки. Что же могло произойти?

Причина первая – заводской брак новой детали. К сожалению, это довольно распространенная практика, особенно если речь идет о не оригинальных запчастях. Для отечественного автопрома такая ситуация тоже довольно часто встречаемая. По-простому – ведомый диск искривлен. Корзина сцепления имеет разноуровневые нажимные лепестки, из-за чего полный выжим происходит некорректно и автомобиль при движении дергается.

Причина вторая – неверно отрегулированное сцепление. В этом случае речь идет о ее отсутствии, после того как был проведен текущий ремонт автомобиля. Новая деталь намного больше, поэтому педаль сцепления работает не так как положено. В момент, когда автомобиль набирает ход, начинаются рывки, при переключении передачи слышен неприятный хруст.

Причина номер три – неквалифицированный подход к работе, замена не всех изношенных деталей. Часто причиной рывков является очень изношенная поверхность маховика. Если его не заменить, то авто может буксовать и двигаться рывками.

После смены сцепления появились гул или шум

Очень часто, после замены сцепления появляется шум и другие посторонние звуки, которые ранее не наблюдались. Каковы причины данного явления и что с этим делать.

1. Новая деталь выжимного подшипника может иметь заводской брак или в ней не хватает смазки. В этом случае посторонние звуки появляются именно в тот момент, когда водитель выжимает педаль сцепления. Ошибочно утверждение, что шум подшипника возникает только при выключенном сцеплении. Это не только неверно, но и нелогично. В выключенном состоянии деталь не несет на себе абсолютно никакой нагрузки.
2. Корзина сцепления может иметь неровные и шероховатые лепестки. Как правило, таким дефектом страдают запчасти отечественного производителя. Стоит отметить, что в процессе притирки, посторонний шум постепенно пропадет. При необходимости шум можно временно устранить. Для этого лепестки смазывают литолом.

1. Вполне вероятно, что во время проведения текущего ремонта владелец авто не обратил внимания на посторонние звуки, так как в будущем времени сам планировал провести технический осмотр автомобиля. Но в случае, когда после ремонта звуки никуда не пропали, приходиться задуматься о причине их появления. Также очень часто причиной такой неполадки является коробка передач. Когда выжимая сцепление, появляется неприятный звук, а затем постепенно утихает, то, скорее всего, износился подшипник вала коробки передач.
2. Ведомый диск может иметь неровности и шероховатую поверхность. Чуть слышное шуршание будет наблюдаться каждый раз, когда происходит переключение скоростей. Обе детали притрутся друг к другу, и шум пройдет.
3. Издавать неприятные звуки может подшипник в коленчатом валу. Работники СТО обязательно должны провести осмотр детали. Если она сухая – нанести литол или другую соответствующую смазку. Если деталь очень изношена ее лучше заменить полностью.

Почему после ремонта сцепления слышен стук

Очень часто причиной этой неисправности является дефект запчастей. Особенно это касается болтающихся демпферных пружин

Поэтому очень важно, прежде чем смонтировать новую деталь, очень внимательно осмотреть ее

Если слышны посторонние звуки, то вероятнее всего во втулке появилась трещина или люфт. Это тоже приводит к появлению стука и шума.

Сломанные лепестки корзины – довольно редкая причина посторонних шумов, но, к сожалению, это тоже имеет место.

Заключение

Итак, мы выяснили, какие имеет выжимной подшипник сцепления признаки неисправности. Как видите, основной симптом — это посторонние звуки в районе коробки и сцепления, а также сложности при переключении передач. Кстати, проверяется этот элемент просто — достаточно взяться одной рукой за его основание, а второй вращать его по оси. Если вы производите замену диска или корзины, не поленитесь сделать такую диагностику. Ведь возможно, через пару сотен километров вам заново придется снимать все навесное либо ехать в сервис, где с вас запросят немалую сумму.

Поломка сцепления – одна из неприятностей, которая может подстерегать водителя в дороге. Обычно при этом автомобиль просто прекращает свое движение, притом, что мотор нормально работает. Не всегда такая поломка происходит внезапно, часто пред этим можно наблюдать некоторые признаки скорой поломки.

Признаки неисправности сцепления

Вообще же, основными признаками неисправности сцепления считаются пробуксовка сцепления и неполное его выключение.

При неполном выключении (педаль нажата) наблюдается затрудненное включение передач при работающем двигателе, шумы и треск при переключении передач, большой свободный ход педали сцепления. При «пробуксовке» сцепления (педаль отпущена) может ощущаться запах гари в салоне от горения накладок диска сцепления, ухудшится динамика автомобиля, мотор может перегреваться, .

Хорошо, если подобные признаки неисправности сцепления водитель заметит вовремя, в таком случае можно добраться до автосервиса даже без посторонней помощи, нужно просто ехать медленно, не газовать и аккуратно переключать передачи, желательно применяя так называемый «двойной выжим сцепления» и «перегазовку» при переключении.

При этом для переключения на высшую передачу, выжимается педаль сцепления, рычаг КПП задерживается в нейтральном положении, педаль сцепления отпускается, потом снова нажимается, после чего включается соответствующая передача.

Для переключения с высшей передачи на низшую, рычаг КПП также задерживается в нейтральном положении, отпускается педаль сцепления и немного нажимается педаль газа, после чего сцепление опять выжимается, и включается нужная передача. Освоив такое переключение передач, можно не только снизить нагрузку на детали сцепления, но и заметно продлить «жизнь» коробке передач.

Причины и основные неисправности сцепления

Чаще всего, причиной поломки сцепления является неправильная эксплуатация автомобиля. Например, если машина «села» в снегу, а вы продолжаете усилено газовать или вы очень любите трогаться с пробуксовкой – все это сокращает срок службы сцепления.

Кроме самого диска сцепления, может «полететь» и выжимной подшипник – он служит для плавного включения и выключения сцепления. Обычно, перед «смертью» выжимного подшипника можно услышать характерный визг – это верный признак того, что подшипник нужно менять.

В принципе, при внезапной поломке выжимного подшипника, можно продолжать движение, правда, при этом пользоваться сцеплением не получится, ведь оно будет постоянно включенным. По этой причине трогаться с места придется либо с буксира, либо, включив стартер и первую передачу (при этом машина сразу же начнет двигаться, а потом заведется), конечно, если хватит «сил».

Как только машина заведется и наберет скорость на первой передаче, сбросьте газ, сразу же включите вторую передачу, и таким же образом переключайтесь на третью. При переключении главное ловить нужный момент, когда скорость вращения вала КПП и мотора совпадут, иначе при переключении будет слышен хруст.

Конечно, прибегать к такому методу нужно лишь в крайнем случае и если нет возможности доставить машину на сервис другим, более щадящим для неё способом.

Кстати, при замене выжимного подшипника, на СТО вам могут посоветовать заменить также и диск сцепления. На самом деле, это не всегда нужно делать, если диск сцепления находится в нормальном состоянии.

Причиной отказа сцепления может быть также поломка в механизме его привода, например, обрыв или заедание троса привода сцепления, поломка рычажной системы, утечка из гидропривода, если сцепление гидравлическое, или другие подобные поломки в приводе.

Видео:
поломка сцепления, как добраться до автосервиса или домой своим ходом (такое иногда возможно).

Как видите, продолжить в некоторых случаях движение возможно даже при неисправном сцепление. Все эти рекомендации пригодятся для владельцев автомобиля с механической коробкой передач. Удачи!

Выжимной подшипник сцепления – это механическая часть трансмиссии автомобиля, предназначенная для отделения диска сцепления от корзины. Проще говоря, он включает и выключает сцепление.
